MODE D'EMPLOI ACR 3231 BLAUPUNKT
Sécurité routière 15
Montage/branchement 15
Fonctionnement de la radio 15
Sélection de la gamme de fréquence ... 15
Recherche des stations 15
Accord manuel des stations 15
Réglage de la sensibilité de la recherche des stations 15
Commutation stéréo - mono 16
Mémorisation des stations 16
Mémorisation automatique des émetteurs les plus puissants 16
Appel des stations mémorisées 16
Lecture des cassettes 17
Introduction de la cassette 17
Éjection de la cassette 17
Bobinage rapide de la bande 17
Notice d'entretien 17
Annexe 17
Données techniques 17
Légende
① Marche/Arrêt
Tourner le bouton.
Marche
Arrêt
Réglage du volume :
Tourner le bouton.
Marche/arrêt : exercez une légère pression sur la touche.
- Éjection de la cassette
Exercez une forte pression sur la touche.

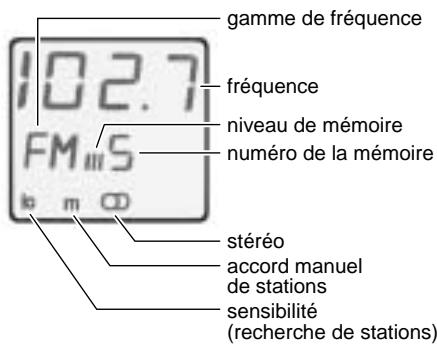

④ Affichage
Sélection des émetteurs
automatique ou manuelle ("m" s'affiche). Commutation en appuyant sur lo · m
⑥ lo·m
lo apparaît sur l'affichage - sensibilité normale de la recherche des stations
lo n'est pas affiché - haute sensibilité de la recherche des stations
m s'affiche - accord manuel des stations
Fonction supplémentaire
Commutation stéréo/mono : laisser le doigt appuyé sur lo • m pendant plus de 2 secondes.
(7) M·L
Commutateur petites ondes/grandes ondes.
Appuyez à plusieurs reprises sur cette touche pour commuter.
⑧ 1·5
Mémorisation et appel de stations
⑨ FM-T (modulation de fréquence)
Commutateur pour les niveaux de mémoire FM I, II, III et
"T" (Travelstore) -
Mémorisation et appel des six stations puissantes les plus proches.
Mémorisation "T" :
Appuyer sur FM•T jusqu'à voir défiler la recherche sur l'affichage.
Appel "T" :
Appuyer sur FM-T jusqu'à ce que T s'affiche.
Appuyer ensuite brièvement, et éventuellement plusieurs fois, sur la touche de station.
10 TONE
Réglage de la tonalité
Augmentation des graves
Augmentation des aigus
Indications importantes
Sécurité routière
Tout conducteur de véhicule doit concentrer toute son entière attention sur la conduite. En ce sens, il n'utilisera son autoradio que dans la mesure où il reste apte à faire face aux conditions de circulation auxquelles il se trouve confronté.
Nous déconseillons l'utilisation de l'autoradio dans les situations critiques. En roulant à 50 km/h seulement, un véhicule parcourt presque 14 m en une seconde ; pensez-y.
Lorsque vous réglez le volume, veillez bien à ce que l'autoradio ne couvre pas les signaux acoustiques du dehors afin de pouvoir réagir à temps aux signaux avertisseurs.
Montage/branchement
Si vous souhaitez monter ou compléter vous-même l'autoradio, n'omettez pas de lire au préalable la notice de montage et de branchement ci-jointe.
Ne mettez pas les sorties de haut-parleur à la masse!
N'utilisez que les accessoires et pièces de rechange homologuées par Blaupunkt.
Fonctionnement de la radio
Sélection de la gamme de fréquence
Il est possible de sélectionner les gammes de fréquence suivantes:
PO 531 - 1602 kHz et
GO 153 - 279 kHz.
- Sélectionnez la gamme de fréquence désirée à l'aide des touches FM·T ou M·L.
Pour commuter entre PO/GO:
Recherche des stations
m ne doit pas apparaître sur l'affichage, si c'est le cas commuter en appuyant sur lo·m
Appuyer brièvement sur la touche basculante vers la gauche ou vers la droite.
L'autoradio recherche automatiquement la station la plus proche.
Si l'on maintient le doigt appuyé sur la touche basculante, la recherche continue rapidement.
Accord manuel des stations
« m » (manuel) doit apparaître sur l'affichage ; si ce n'est pas le cas, commuter en appuyant sur « lo · m ».
Appuyer brièvement sur la touche basculante vers la gauche ou vers la droite.
La fréquence change progressivement par ordre croissant/décroissant.
Si l'on maintient le doigt appuyé sur la touche basculante, les fréquences défilent plus rapidement.
Réglage de la sensibilité de la recherche des stations
Il est possible de modifier la sensibilité de la recherche automatique des stations, en
appuyant sur « lo · m ».
Lorsque « lo » s'affiche, la recherche ne s'effectue que sur les stations pour lesquelles la réception est bonne (faible sensibilité).
Lorsque « lo » n'est pas affiché, la recherche touche également les stations pour lesquelles la réception est moins bonne (sensibilité plus élevée).
Commutation stéréo - mono
Si vous souhaitez commuter entre une émission stéréo et mono :
- Appuyez pendant env. 2 secondes sur lo·m.
Lorsque l'émission est restituée en stéréo, le signe stéréo s'efface de l'affichage.
À chaque fois que vous allumez l'autoradio, les émissions sont réglées sur stéréo.
En cas de mauvaise réception, l'autoradio passe automatiquement en mono.
Mémorisation des stations
Il est possible de mémoriser cinq stations par niveau (I, II, III, T) dans les mémoires 1 à 5.
- En FM, sélectionnez le niveau de mémoire en appuyant sur FM•T. Pour chaque gamme de fréquence PO/GO, la mémoire dispose d'une capacité de 5 stations.
- Sélectionnez le numéro de mémoire attribué à la station à mémoriser en appuyant sur les touches 1-5.
- Réglez une station en appuyant sur < (automatique ou manuel).
- Gardez le doigt appuyé sur une des touches 1-5 jusqu'à réentendre le programme après disparition du son.
La mémorisation de la station est terminée. Le niveau et le numéro de mémoire apparaissent alors sur l'affichage.
Remarque :
Si vous réglez une station déjà mémorisée, le niveau et le numéro de mémoire s'afficheront en clignotant après 5 secondes environ.
Mémorisation automatique des émetteurs les plus puissants
(Travelstore)
Il est possible de mémoriser automatiquement les émetteurs FM les plus proches de votre zone d'émission, classés en fonction de leur fréquence.
Cette fonction est particulièrement utile en voyage.
- Maintenez le doigt appuyé sur FM·T pendant au moins 2 secondes.
L'autoradio recherche les stations FM les plus proches et les mémorise au niveau de mémoire "T" (Travelstore). Une fois la procédure terminée, il se règle sur la première station.
Si besoin est, il est également possible de mémoriser manuellement les stations dans le niveau de mémoire Travelstore.
Appel des stations mémorisées
Il est possible d'appeler les stations mémorisées par simple pression d'une touche.
- Sélectionnez le niveau de mémoire.
Pour ce faire, appuyez sur FM•T jusqu'à ce que I, II, III ou T apparaissent sur l'affichage.
- Sélectionnez la station en appuyant sur une des touches 1-5, à plusieurs reprises si nécessaire.
Lecture des cassettes
Introduction de la cassette
- Mettre l'autoradio en marche
- Introduire la cassette, bobine vide vers l'avant, côté ouvert vers la gauche.
La lecture de la cassette commence.
Lorsqu'il parvient à la fin de la bande, l'autoradio passe automatiquement en mode radio.
Éjection de la cassette
Exercez une forte pression sur ▶▶▲. La cassette est éjectée.
Bobinage rapide de la bande
Pour lancer ou arrêter le bobinage rapide
Exercez une faible pression sur ▶≜
Notice d'entretien
Nous vous recommandons d'utiliser exclusivement des cassettes C60/C90. Protégez vos cassettes des salissures et poussières, ne les exposez pas à une température supérieure à 50°C. Si vos cassettes ont été exposées au froid, laissez-les revenir à température normale avant de les utiliser afin d'éviter toute perturbation du déroulement de la bande. Après environ 100 heures de fonctionnement, le galet presseur et la tête de lecture peuvent être sujets à des perturbations de défilement et de restitution.
Pour les salissures d'ordre normal, le nettoyage du lecteur de cassette s'effectuera par cassette de nettoyage ; pour les encrassements plus importants, on utilisera un coton-tige imbibé d'alcool à brûler.
Annexe
Données techniques
Amplificateur
Puissance de sortie : 2 x 6,5 W sinusoïdal conformément à DIN 45324/3.1/4 Ω
FM :
Sensibilité : 1,3 μV pour un rapport signal/bruit de 26 dB
Gamme de
fréquence : 35 - 15 000 Hz (-3 dB)
Cassette :
Gamme de
fréquence : 40 - 14 000 Hz (-3 dB)
