WT-AV 1 - Émetteur audio/vidéo sans fil GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur/récepteur audio/vidéo sans fil
Marque	GRUNDIG
Modèle	WT-AV 1
Dimensions (L × H × P)	170 × 40 × 130 mm (émetteur et récepteur)
Poids	270 g (émetteur), 270 g (récepteur)
Alimentation	Bloc d'alimentation 9 V DC (fourni pour chaque unité)
Nombre de canaux	4 canaux sélectionnables (2,414 / 2,432 / 2,450 / 2,468 GHz)
Portée extérieure	Jusqu'à 300 m sans obstacle
Portée intérieure	Jusqu'à 30 m dans les bâtiments
Puissance d'émission (vidéo/audio)	10 mW
Fréquence du signal de télécommande	433,92 MHz
Connecteurs AV (émetteur)	1 entrée vidéo (Cinch jaune), 2 entrées audio (Cinch rouge/blanc)
Connecteurs AV (récepteur)	1 sortie vidéo (Cinch jaune), 2 sorties audio (Cinch rouge/blanc)
Impédance d'entrée vidéo	75 Ω
Impédance d'entrée audio	10 kΩ
Signal d'entrée vidéo/audio	1 Vpp (typique)
Modulation	FM
Transmission infrarouge	Oui, via module IR fourni pour commander la source
Entretien et nettoyage	Essuyer avec un chiffon sec ; éviter l'humidité et les produits abrasifs
Sécurité	Ne pas ouvrir ; protéger des liquides ; éloigner des micro-ondes/WLAN/DECT
Pièces détachées et réparabilité	Contacter le service après-vente ; ouverture annule la garantie
Informations générales	Conforme aux directives CE 89/336/CEE et 73/23/CEE ; norme de sécurité DIN EN 60065

FOIRE AUX QUESTIONS - WT-AV 1 GRUNDIG

Comment installer l'émetteur WT-AV 1 ?

Connectez le câble Cinch/EURO-AV (marqué 'for Transmitter') à la source (lecteur DVD, satellite) et à l'émetteur. Branchez le module IR sur la prise IR de l'émetteur et collez-le sur l'œil infrarouge de la source. Sélectionnez un canal via les sélecteurs DIP, branchez l'alimentation 9V et placez l'antenne verticalement.

Comment installer le récepteur WT-AV 1 ?

Utilisez le câble Cinch/EURO-AV marqué 'for Receiver'. Connectez-le au téléviseur et au récepteur (jaune vidéo, rouge/blanc audio). Réglez le même canal que l'émetteur via les sélecteurs DIP, branchez l'alimentation et dressez l'antenne.

Quelle est la portée maximale du système ?

Jusqu'à 300 mètres en extérieur sans obstacle, et environ 30 mètres à l'intérieur des bâtiments. Les murs et matériaux réduisent la portée.

Comment changer le canal de transmission ?

Sur l'émetteur et le récepteur, déplacez un sélecteur DIP sur 'ON' pour choisir le canal (1 à 4). Les deux appareils doivent être sur le même canal. Utilisez des canaux différents si vous installez plusieurs systèmes.

La télécommande de ma source ne fonctionne pas via le WT-AV 1, que faire ?

Vérifiez que le module IR est correctement branché à l'émetteur et collé sur l'œil infrarouge de la source. Assurez-vous qu'une distance d'au moins 3 mètres sépare l'émetteur du récepteur. Essayez un autre canal.

Pourquoi l'image ou le son est de mauvaise qualité ?

Les interférences peuvent provenir d'appareils micro-ondes, WLAN, téléphones DECT ou Bluetooth. Éloignez ou éteignez ces appareils. Vous pouvez aussi déplacer l'émetteur/récepteur de quelques centimètres ou changer de canal.

Puis-je utiliser plusieurs systèmes WT-AV 1 simultanément ?

Oui, jusqu'à 4 systèmes indépendants en choisissant des canaux différents (1 à 4) pour chaque paire émetteur/récepteur. Les canaux sont sélectionnés via les sélecteurs DIP.

Que faire si aucune transmission d'image ou de son n'a lieu ?

Vérifiez que l'émetteur et le récepteur sont sous tension, que les canaux sont identiques, que les câbles sont bien connectés, et que la distance n'est pas excessive. Consultez le tableau de dépannage dans la notice.

Comment nettoyer et entretenir le WT-AV 1 ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs. Protégez l'appareil de l'humidité et de la poussière.

Où trouver les coordonnées du service après-vente Grundig ?

La notice liste des centres en Allemagne, Belgique, Suisse, France, etc. Par exemple pour la France : Grundig France S.A., 5 Boulevard Marcel Pourtout, F-92563 Rueil Malmaison Cedex, tél. [phone].

MODE D'EMPLOI WT-AV 1 GRUNDIG

24 Equipement fourni

Caractéristiques techniques

25 Vue d'ensemble

51 Service

27 Raccordements

33 Funzione

39 Fonctionnement

34 Sicurezza

Informations

34 Volume de signe

41 Datas technicas

35 In breve

51 Service

37 Connexion

42 De functie

48 Gebruik

43 Veiligheid

49 Informatie

Le système de transmission radio WT-AV 1 permet la transmission de signaux vidéo et audio ainsi que de signaux émis par des télécommandes infrarouges jusqu'à une distance maximale de 300m sans obstacle et de 30m à l'intérieur de bâtiments. La portée est limitée dans les bâtiments en fonction des matériaux de construction utilisés.

Grâce au système de transmission radio WT-AV 1, vous pouvez transmettre des signaux audio et vidéo à partir d'appareils qui sont raccordés au téléviseur installé dans votre salon en direction d'un écran LCD ou d'un second téléviseur qui se trouverait par exemple dans une autre pièce.

L'appareil émettant ces signaux peut être par exemple un lecteur de DVD, un récepteur satellite ou un magnétoscope.

Transmission des signaux de télécommande

A l'aide de la télécommande de l'appareil émettant les signaux (par ex. un lecteur de DVD), vous pouvez commander cet appareil par l'intermédiaire du WT-AV 1.

Pour la transmission des signaux de télécommande, les signaux infrarouges de la télécommande sont transformés en signaux radio par le récepteur.

L'émetteur reconvertit les signaux radio en signaux infrarouges et les transmet, par l'intermédiaire du module infrarouge, à l'appareil correspondant qui émet également les signaux vidéo et audio.

Afin de garantir une parfaite transmission des signaux de la télécommande, une distance minimum d'environ 3m est indispensable entre l'émetteur et le récepteur.

Sécurité

Le système de transmission radio WT - AV 1 est donc pour l'émission et la réception de signaux vidéo et audio ainsi que pour l'émission et la réception de signaux de télécommande. Toute autre utilisation est formellement exclue.

Ne posez pas de récipients contenant des liquides (vases ou autre) sur l'émetteur ou le récepteur. Les récipients peuvent se renverser et les liquides s'en écouleront et pourraient endommager le système électrique.

Veillez à ce qu'aucun corps étranger ne pénétre à l'intérieur des appareils (danger de court-circuit).

Veillez à ce que le système soit toujours à l'abri de l'humidité (pluie et projections d'eau).

Les orages sont une source de danger pour tout appareil électrique. Même débranchés, les appareils peuvent être endommagés si la foudre tombe sur le réseau électrique. Par temps d'orage, débranchez les câbles secteur des appareils.

Les appareils à micro-ondes et l'utilisation de la fonction "Blue Tooth" (WLAN) sur téléphones ou ordinateurs portables (DECT) peuvent affecter la qualité de transmission. Le cas échéant, éteignez ces appareils.

N'ouvrez tout pas le WT-AV1. La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.

Lors de l'installation de votre appareil, tenez compte du fait que la plupart des meubles sont vernis, peints ou recouverts de matière plastique et comportent donc en surface des additifs chimiques. Ces additifs peuvent entre autres attaquer le matériel des pieds de votre appareil et laisser ainsi sur les meubles des traces indélébiles ou difficiles à enlever.

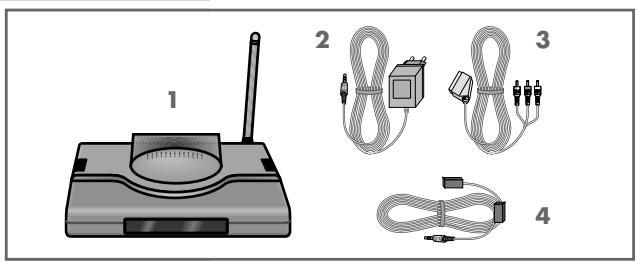

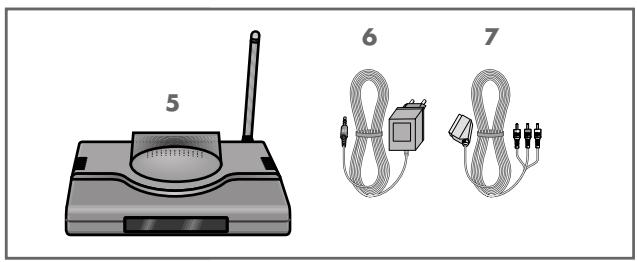

Equipment FOURNI

1 émetteur WT-AV 1 2 blocs d'alimentation (adaptateur C. A. WT-AV 1) 3 Câble Cinch/EURO-AV avec inscription de "for Transmitter" (émetteur) 4 module infrarouge 5 récepteur WT-AV 1 6 bloc d'alimentation (adaptateur C. A. WT-AV 1) 7 Câble Cinch/EURO-AV avec inscription du "for Receiver"(récepteur)

L'émetteur (Transmitter WT-AV 1)

1 ANT

Antenne,

reçoit les signaux (de la télécommande de l'appareil) qui sont émis par radio par le récepteur. Les signaux sont transmis à l'appareil raccordé (par ex. un lecteur de DVD) par l'intermédiaire du module infrarouge.

Pendant le fonctionnement, l'antenne doit être en position verticale.

Affichage - sur la face avant.

S'éclaire lorsqu'elmetteur est en service.

3 IR

Douille destinée à la fiche du module infrarouge.

4 R-AUDIO-L IN

Entrée de signal audio pour les signaux audio de l'appareil utilisé.

5VIDEO IN

Entrée de signal vidéo pour le signal vidéo de l'appareil utilisé.

6 CH

Sélecteurs de canaux

permettant de sélectionner le canal d'émission.

Quatre réglages différents sont disponibles.

Ceci permet d'utiliser jusqu'à 4 systèmes indépendants les uns des autres.

Le sélecteur du canal Choisi doit être placé sur « DIP ON ».

7 DC 9V ⊕

Prise d'alimentation électrique externe (9 V).

Touche marche/arrêt.

1 ANT

Antenne,

transmet à l'émetteur les signaux de la télécommande de l'appareil reçus par infrarouges.

Pendant le fonctionnement, l'antenne doit être en position verticale.

Affichage - sur la face avant.

S'éclaire lorsque le récepteur est en service.

Oeil infrarouge du récepteur - sur la face avant.

Tenez la télécommande en direction de l'œil infrarouge.

4 R-audio-l OUT

Sortie de signal audio pour les signaux audio de l'appareil utilisé.

5VIDEO OUT

Sortie de signal vidéo pour le signal vidéo de l'appareil utilisé.

6 Ch

Sélecteurs de canaux

permettant de sélectionner le canal d'émission.

Quatre réglages différents sont disponibles.

Ceci permet d'utiliser jusqu'à 4 systèmes indépendants les uns des autres.

Le sélecteur du canal choisi doit être placé sur «DIP ON».

7 DC 9v

Douille pour alimentation électrique externe (9 V).

Touche marche/arrêt.

Remarque :

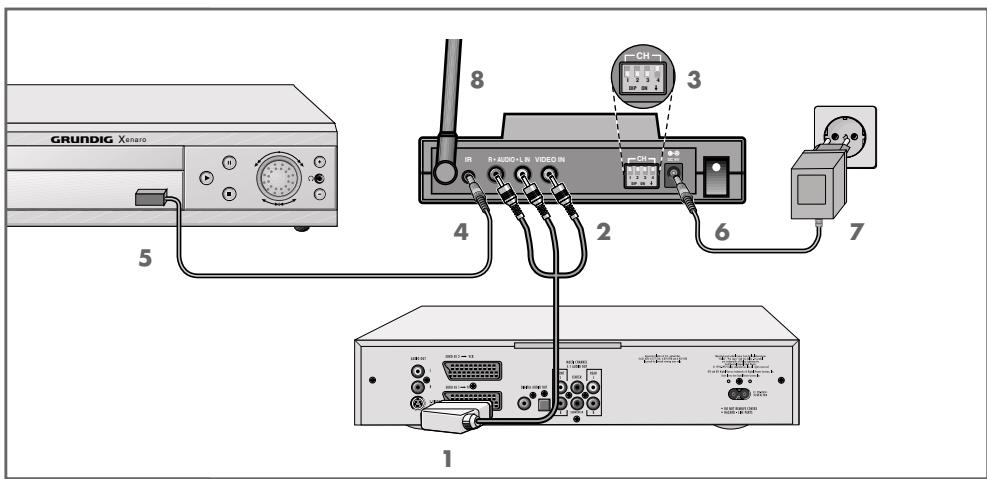

Utilisez le cable Cinch/ EURO-AV portant la désignation "for Transmitter" (émetteur).

Enforcez la fiche EURO AV du cable dans la douille EURO AV de la source du signal (par ex. lecteur de DVD). 2. Enforcez la fiche Cinch des cables dans les douilles Cinch de l'émetteur. - Jaune : signal vidéo, rouge : signal audio droit, blanc : signal audio gauche. 3. Sélectionnez sur les sélecteurs de canaux «CH» un canal de transmission en poussant l'un des sélecteurs sur «DIP ON». Les autres sélecteurs doivent être en haut. 4. Enforcez la fiche jack du module infrarouge dans la douille IR. 5. Retirez le film protecteur de la bande adhésive du récepteur infrarouge et collez le récepteur infrarouge sur l'œil infrarouge de la source du signal (par ex. lecteur de DVD).

Remarques :

Pour connaître la position de l'œil infrarouge de la source du signal, veuillez consulter la notice de la source de signal utilisée.

Lorsque vous mettez en place le récepteur infrarouge, veillez à ce que l'œil infrarouge de la source de signal ne soit pas entièrement recouvert, sans quoi la commande directe de l'appareil par sa télécommande risquerait de ne plus fonctionner.

Le deuxième récepteur infrarouge permet l'utilisation d'un second appareil.

6 Enforcez la fiche de l'adaptateur secteur dans la douille » DC 9V ⊕ → «. 7 Enforcez l'adaptateur secteur dans la prise secteur. 8 Placez l'antenne à la verticale.

Remarque :

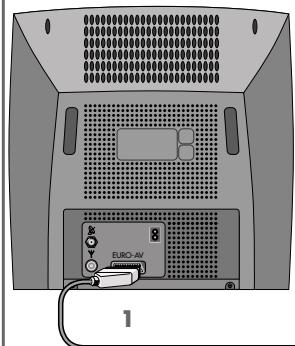

Utilisez le cable Cinch/ EURO-AV portant la désignation "for Receiver" (récepteur).

Enforcez la fiche EURO AV du cable dans la douille EURO AV du téléviseur. 2 Enforcez la fiche Cinch des cables dans les douilles Cinch du récepteur. -Jaune : signal video, rouge : signal audio droit, blanc : signal audio gauche. 3 Sélectionnez sur les sélecteurs de canaux « CH » un canal de transmission en poussant l'un des sélecteurs sur « DIP ON ».

Les autres sélecteurs doivent être en haut.

Remarque :

Vous doivent avoir le même canal de transmission que celui doit pour l'émetteur.

4 Enforcez la fiche de l'adaptateur secteur dans la douille « DC 9V ⊕ → ». 5 Enforcez l'adaptateur secteur dans la prise secteur. 6 Placez l'antenne à la verticale.

Raccordement du récepteur (receiver WT-AV 1) à un lcd-tv.

Le LCD-TV Tharus 38 de GRUNDIG est fourni avec un cable Cinch que vous pouvez aussi utiliser à la place d'un cable Cinch/EURO-AV.

Le LCD-TV Tharus 51 de GRUNDIG est fourni avec un adaptateur AV et un cable Cinch que vous utiliserez à la place d'un cable Cinch/EURO-AV.

Utilisation avec un système wt-av 1

1 Mettez en marche l'émetteur et le récepteur en plaçant la touche marche/arrêt sur » © «. 2 Mettez la source de signal (par ex. le lecteur de DVD) en marche. 3 Mettez le téléviseur en marche et sélectionnez sur le téléviseur le numéro de chaine AV . 4 Sélectionnez la fonction de votre besoin (par ex. lecture) à l'aide de la télécommande de la source de signal (par ex. le lecteur de DVD).

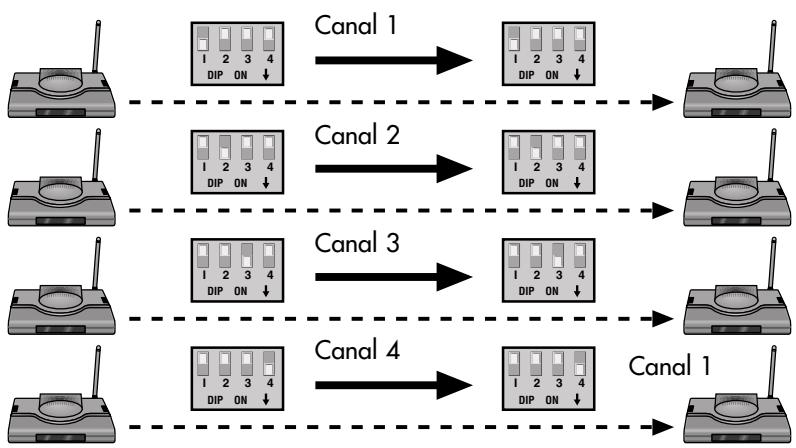

Utilisation avec plusieurs systèmes

Grâce aux différents canaux de transmission, vous pouvez utiliser simultanément jusqu'à 4 systèmes même proches les uns des autres.

Les sélecteurs de canaux CH de l'émetteur et du récepteur correspondant doivent être réglés sur le même canal de transmission (de 1 à 4).

Aide en cas de dysfonctionnement

En cas de dysfonctionnement, veillez d'abord à observer les indications suivantes avant d'envoyer votre appareil à réparer.

Si, malgré ces indications, vous ne pouvez pas résoudre le problème, adressez-vous à votre revendeur ou à votre service après-vente.

N'essayez en aucun cas de réparer vous-même l'appareil, vous perdriez le bénéfice de votre garantie.

PROBLEME	CAUSE POSSIBLE	SOLUTION
Aucune transmission d'image/de son	Les canaux de transmission ne sont pas les mêmes sur l'émetteur et sur le récepteur.	Changez le canal de transmision de l'émetteur/du récepteur.
	Distance de transmission exces-sive.	Réduisez la distance.
	Câbles de connexion.	Contrôlez les fiches EURO-AV et Cinch.
	Émetteur ou récepteur étant.	Mettez en marche l'émetteur ou le récepteur.
Mauvaise qualité de l'image/du son.	Réflexions.	Déplacez l'émetteur ou le récepteur de quelques centimètres.
		Changez le canal de transmision de l'émetteur/du récepteur.
	Les apparciels à micro-ondes et l'utilisation de la fonction "Blue Tooth" (W LAN), ainsi que les téléphones portables et télé-phones sans fils (DECT) affectent la qualité de transmis-sion.	Eteignez ces apparciels.
La télécommande de la source de signal ne réagit pas.	Module infrarouge.	Contrôlez le raccordement et la position du module infrarouge.
	Un émetteur radio en 433 MHz (par ex. un babyphone) per-turbe la transmission.	Eteignez cet apparéil.

C€ 0682

Le WT-AV1 est antiparasite conformément aux directives européennes en vigueur. Ces produits sont conformes aux directives européennes 89/336/CEE et 73/23/CEE.

Cet appareil correspond aux consignes de sécurité DIN EN 60065 (VDE 0860) et donc à la réglementation internationale de sécurité IEC 60065.

La plaque signalétique indiquant la tension secteur et les informations concernant les autorisations en matière d'ondes radio se trouve sur la face inférieure de l'appareil.

Émetteur

Tension de service : bloc d'alimentation 9 V DC

Émetteur: 4 canaux

canal 1 2,414 GHz

canal 2 2,432 GHz

canal 3 2,450 GHz

canal 4 2,468 GHz

Puissance d'émission : 10 mW

Portée : jusqu'à 300 m sans obstacles

jusqu'à 30 m à l'intérieur

Récepteur : 433,92 MHz

Connecteurs AV : 1 x vidéo, 2 x audio (Cinch)

Modulation : FM

Signal d'entrée video : 1 Vpp (type)

Signal d'entrée audio : 1 Vpp (type)

Impédance d'entrée vidéo: 75Ω

Impédance d'entrée audio: 10 kΩ

Dimensions (L× H× I) 170× 40× 130 mm

Poids: 270g

Récepteur

Tension de service : bloc d'alimentation 9 V DC

Émetteur: 4 canaux

canal 1 2,414 GHz

canal 2 2,432 GHz

canal 3 2,450 GHz

canal 4 2,468 GHz

Connecteurs AV: 1 x vidéo, 2 x audio (Cinch)

Signal de sortie vidéo : 1 Vpp (type)

Impédance de sortie vidéo: 75Ω

Signal de sortie audio : 1 Vpp (type)

Impédance de sortie audio : 600 Ω

Transmission du

signal de la télécommande : 433,92 MHz, puissance d'émission 1 mW

Dimensions (L× H× I) 170× 40× 130 mm

Poids: 270g

GRUNDIG Kundendienst Nord Kolumbusstraße 14 D-22113 Hamburg +49/40-7 33 31-0	GRUNDIG Kundendienst West Horbeller Straße 19 D-50858 Köln +49/22 34-95 81-2 51	GRUNDIG Kundendienst Mitte Dudenstraße 45-53 D-68167 Mannheim +49/6 21-33-76-70	GRUNDIG Kundendienst Süd Beuthener Straße 65 D-90471 Nürnberg +49/9 11-7 03-0	GRUNDIG Kundendienst Ost Wittestraße 30e D-13509 Berlin +49/30-4 38 03-21
		GRUNDIG BELUX N.V. Deltapark, Weihoeck 3, Unit 3G B-1930 Zaventem +32/2-7 16 04 00	GRUNDIG SCHWEIZ AG Steinacker Straße 28 CH-8302 Kloten +41/1-8 15 81 11	GRUNDIG OY Luoteisirinne 5 SF-02271 Espoo +3 58/9-8 04 39 00
		GRUNDIG UK LTD. Elstree Way, Borehamwood, Herts, WD6 1RX GB Großbritannien/ Great Britain +44/1 81-3 24 94 00	GRUNDIG PORTUGUESA Comércio de Artigos Electrónicos, Lda. Rua Bento de Jesus Caraca 17 P-1495 Cruz Quebrada, Lisboa +3 51/1-4 19 75 70	GRUNDIG SVENSKA AB Albygatan 109 d, Box 4050 S-17104 Solna +46/8-6 29 85 30
		Technical Service Unit 35, Woodside Park, Wood Street Rugby, Warwickshire, CV21 2NP Großbritannien/ Great Britain +44/1 78-8 57 00 88	GRUNDIG ESPANA S.A. Solsonés, 2 planta bajo B3 Edificio Muntadas (Mas Blau) E-08820 El Prat De Llobregat (Barcelona) +34/93-4 79 92 00	GRUNDIG POLSKA SP.Z.O.O. Ul. Czestochowska 140 PL-62800 Kalisz +48/62-7 66 77 70
		GRUNDIG IRELAND LTD. 2 Waverley Office Park, Old Naas Road EIR Dublin 12 +3 53/1-4 50 97 17	GRUNDIG NORGE A.S. Glynitveien 25, Postboks 234 N-1401 Ski +47/64 87 82 00	GRUNDIG AUSTRIA Ges.m.b.H. Breifenfurter Straße 43-45 A-1120 Wien +43/1-81 11 70
		GRUNDIG FRANCE S.A. 5 Boulevard Marcel Pourtout F-92563 Rueil Malmaison Cedex +33/1-41 39 26 26	GRUNDIG DANMARK A/S Lejrevi 19 DK-3500 Værlose +45/44 48 68 22	GRUNDIG NEDERLAND B.V. Gebouw Amstelvee Joan Muyskenweg 22 NL-1096 CJ Amsterdam +31/20-5 68 15 68
				GRUNDIG ITALIANA S.P.A. Via G.B. Trener, 8 I-38100 Trento +39/4 61-89 31 11
