MPIXX VP 6200/30GB - Lecteur mp3 GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur multimédia portable (MP3, vidéo, radio FM)
Marque	GRUNDIG
Modèle	MPIXX VP 6200/30GB
Capacité de stockage	30 Go (disque dur 1,8 pouce)
Écran	3,5 pouces TFT LCD
Dimensions (L x H x P)	116 x 78 x 23 mm
Poids	Environ 220 g
Alimentation	Adaptateur secteur 5V DC et batterie Li-Polymère 3,7V intégrée
Formats audio	MP3, WMA
Formats vidéo	AVI, DivX, XviD, ASF
Formats image	JPEG, GIF, BMP
Radio FM	Oui (ondes métriques)
Enregistrement vocal	Oui (microphone intégré)
Caméra intégrée	Oui (objectif)
Connectivité	USB 2.0 High Speed, Line in/out, prise écouteurs
Haut-parleur intégré	Oui (2 x 250 mW)
Puissance de sortie écouteurs	2 x 6 mW (16 Ω)
Gamme de fréquences audio	20 Hz - 20 kHz
Rapport signal/bruit audio	≥ 90 dB
Débit binaire MP3	16 - 320 kbps, VBR
Contenu de la livraison	Lecteur, CD d'installation, écouteurs, notice, câble USB, adaptateur secteur, câble audio-vidéo, cordon, câble Y, socle/station de charge, housse
Entretien	Nettoyer avec une peau de chamois propre, sèche et sans produits
Sécurité	Ne pas ouvrir le boîtier, éviter chutes, humidité, chaleur et objets magnétiques
Conformité	CE (directives 89/336/CEE, 73/23/CEE, 93/68/CEE)
Recyclage	Ne pas jeter aux ordures, déposer dans un point de collecte DEEE

FOIRE AUX QUESTIONS - MPIXX VP 6200/30GB GRUNDIG

Comment réinitialiser le lecteur en cas de dysfonctionnement ?

Utilisez le bouton RESET (repère 12) pour rétablir les réglages par défaut et initialiser l'appareil.

Comment charger la batterie ?

Branchez l'adaptateur secteur fourni sur la prise DC 5V (22) et sur le secteur. Le témoin (4) s'allume en rouge pendant la charge, devient orange à 80 % et passe au vert quand la charge est complète.

Quels formats vidéo sont supportés ?

Les formats vidéo supportés sont : AVI, DivX, XviD et ASF.

Puis-je utiliser des écouteurs autres que ceux fournis ?

Oui, vous pouvez brancher vos propres écouteurs sur la douille prévue (19). La puissance de sortie est de 2 x 6 mW sous 16 Ω.

Comment verrouiller les touches pour éviter des pressions involontaires ?

Utilisez le commutateur HOLD (repère 11) pour verrouiller ou déverrouiller toutes les touches.

Comment faire un enregistrement vocal ?

Appuyez sur le bouton REC (14) après avoir sélectionné le mode d'enregistrement. Le microphone intégré (13) capte le son.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée ou branchez l'adaptateur secteur. Si le problème persiste, appuyez sur le bouton RESET (12) pour réinitialiser l'appareil.

Comment agrandir une image en mode photo ?

Lors de la lecture d'une image, appuyez sur la touche A-B (8) pour activer le zoom.

Est-il possible d'utiliser l'appareil comme radio FM ?

Oui, sélectionnez le mode radio FM dans le menu. La gamme de fréquences est celle des ondes métriques (FM).

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec une peau de chamois propre, sèche et qui retient la poussière. N'utilisez jamais de produits de nettoyage.

MODE D'EMPLOI MPIXX VP 6200/30GB GRUNDIG

Contenu de la livraison

1 Lecteur Media MPixx VP 6200/30GB
2 CD d'installation
3 Ecouteurs stéréo
4 Notice d'utilisation abrégée
5 CD pour conversion de format
6 Câble USB
7 Adaptateur secteur
8 Câble audio vidéo
9 Cordon
10 Câble Y
11 Socle et station de chargement
12 Housse

Attention :

Vous trouverez des instructions détaillées concernant votre lecteur sous forme de fichier pdf sur le CD d'installation ci-joint.

Vous avez besoin du programme Adobe Reader sur votre ordinateur pour pouvoir ouvrir ce fichier pdf. Si vous ne l'avez pas installé, vous pouvez télécharger gratuitement Adobe Reader à partir du site www.adobe.com.

Recommandations et sécurité

Cet appareil est prévu pour l'enregistrement et la lecture de fichiers de musique, vidéo, image et voix et peut aussi servir de radio FM (ondes métriques). Toute autre utilisation est formellement exclue.

Ne laissez pas tomber l'appareil. Evitez toute pression sur l'afficheur de l'appareil. Ne placez pas l'appareil à proximité d'objets magnétiques.

Tenez toujours l'appareil à l'abri de l'humidité (gouttes et projections d'eau), des rayons du soleil et de la chaleur.

Ne posez pas de récipients contenant des liquides (vases ou autres) sur l'appareil. Ne posez pas d'objets produisant une flamme nue, comme des bougies, sur l'appareil.

N'utilisez que l'adaptateur secteur fourni pour recharger.

N'ouvrez jamais le boîtier de l'appareil. La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.

Entretien

Nettoyez l'appareil à l'aide d'une peau de chamois propre, sèche et piégeant la poussière. N'utilisez pas de produits de nettoyage !

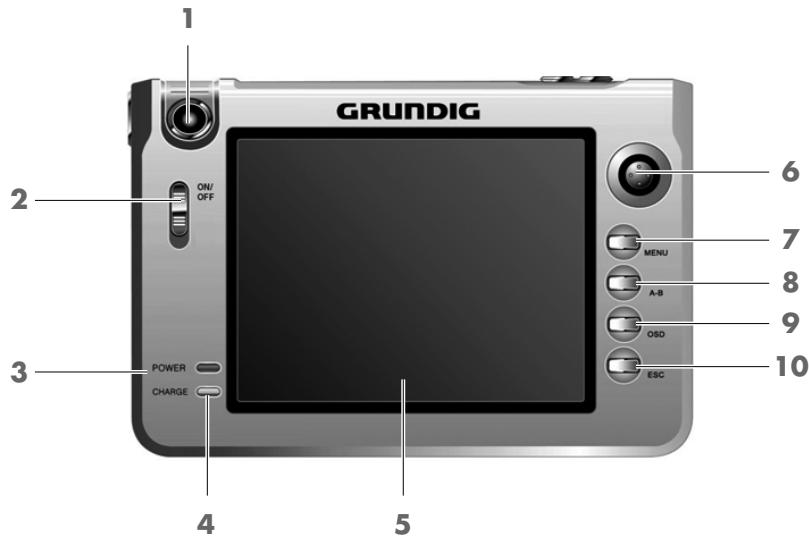

Eléments de commande

GRUNDIG 1 2 ONU OFF 3 POWER CHARGE 4 5 6 7 MENU A-B OSD ESC 8 9 10

1	Camera	Objectif de la caméra intégrée.
2	ON/OFF	Permet d'activer et de désactiver le lecteur. Allume et éteint l'écran LCD.
3	LED	Témoin de marche. S'allume en bleu quand la lecture se fait à partir du HD ; s'éteint quand la lecture se fait à partir du RAM ; clignote quand l'écran LCD est éteint.
4	LED	Témoin de recharge. S'allume en rouge pendant la recharge, devient orange quand la recharge a atteint quatre-vingt pour-cent, passe au vert quand la recharge est complète.
5	Screen	Ecran LCD.
6	Jog Button	Touche multifonction. Navigue dans les menus vers le haut ou le bas ou bien vers la gauche ou la droite. Une pression active les options du menu.
7	MENU	Régresse d'un niveau dans les menus. Ouvre la page du menu principal, une pression prolongée active les options de réglage dans les sous-menus.
8	A-B	Marque un segment qui est ensuite répété à l'infini. Agrandit des images lors de la lecture de fichiers d'image (zoom).
9	OSD	Affiche et masque les informations sur l'écran.
0	ESC	Appelle le menu principal.

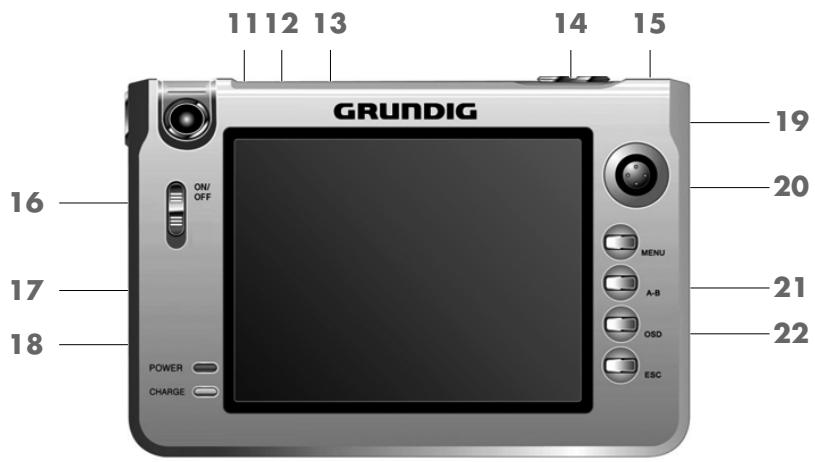

Eléments de commande

1112 13 14 15 GRUNDIG ON/OFF 16 17 18 MENU A-B OSD ESC 19 20 21 22 POWER CHARGE

11 HOLD Verrouille et déverrouille les touches.
12 RESET Rétablit les réglages par défaut du lecteur et l'initialise en cas de dysfonctionnement.
13 MIC Microphone pour enregistrements vocaux.
14 REC Démarre l'enregistrement de formats audio et vidéo.
15 O Œillet pour accrocher le cordon.
16 Speaker Haut-parleur intégré.
17 LINE IN Entrée audio vidéo.
18 LINE OUT Sortie audio vidéo.
19 Douille pour le raccordement des écouteurs.
20 Speaker Haut-parleur intégré.
21 USB Port USB.
22 DC 5V Prise de raccordement pour le câble de l'adaptateur secteur.

Remarque relative à l'environnement

Ce produit a été fabriqué à partir de matériaux et pièces de grande qualité qui peuvent être recyclés.

Ce produit ne doit donc pas être éliminé dans les déchets normaux à la fin de sa vie. Il doit être évacué à un point de collecte spécialisé dans le recyclage d'appareils électriques et électroniques. Ceci est indiqué par le symbole ci-contre sur le produit, dans le mode d'emploi ou sur l'emballage.

Veuillez vous informer sur les points de collecte locaux auprès de votre commune.

En recyclant les vieux appareils, vous apportez une contribution importante à la protection de l'environnement.

Caractéristiques techniques

Cet appareil est antiparasité conformément aux directives européennes en vigueur.

Ce produit est conforme aux directives européennes 89/336/CEE, 73/23/CEE et 93/68/CEE.

Cet appareil satisfait aux consignes de sécurité DIN EN 60065 (VDE 0860) et donc à la réglementation internationale de sécurité IEC 60065.

Audio

Canaux :

Stéréo gauche/droite

Gamme de fréquences :

20 Hz ... 20 kHz

Puissance de sortie :

Ecouteurs : 2 x 6 mW (16 Ω)

Haut-parleur : 2 x 250 mW (8 Ω)

Ecart de tension psophométrique :

≥ 90 dB

Tuner FM

Gammes de fréquences :

Ecart de tension psophométrique :

≥ 50 dB (A Filter)

Mémoire

1,8" / 30 Go HDD

USB

2.0 High Speed

Formats de fichiers

Vidéo (Décodeur) :

AVI, DivX, XviD, ASF

Audio (Décodeur) :

MPEG 1/2/2.5 Layer 3, WMA

Image (Décodeur) :

JPEG, GIF, BMP

Fichiers (Encodeur) :

Audio : MP3

Vidéo: ASF (640 x 480, 320 x 240)

Texte :

supporte TXT

Débit binaire :

MP3 : 16 kbps ... 320 kbps, VBR (variable)

WMA : 32 kbps ... 320 kbps

Balise :

balise ID3 V1, balise ID3 V2

Généralités

Alimentation électrique :

Adaptateur secteur CC 5 V ⊕-∅-∅

Accu Li-Polymère 3,7 V intégré

Ecran :

3,5" TFT LCD

Dimensions et poids :

l x h x p : 116 x 78 x 23 mm

Poids : environ 220 g
