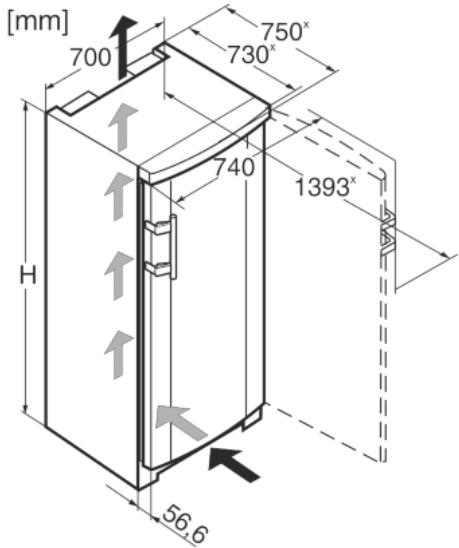

Domaine d'utilisation de l'appareil Conformité Dimensions hors tout de l'appareil Economiser l'énergie Plaque isolante Affichage de la température
5 5 Mise en place de l'appareil Inversion du sens d'ouverture de la porte Insertion entre deux éléments de cuisine Eliminer l'emballage Brancher l'appareil Enclencher l'appareil Congeler des aliments Dégivrer les aliments Régler la température SuperFrost Tiroirs Tablettes Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*). Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

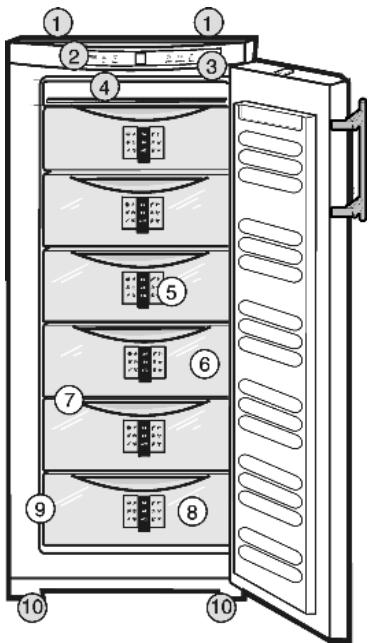

(2) Eléments de commande et de contrôle (3) Éclairage (4) Dispositif NoFrost (5) Système d'information L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation - les cuisines du personnel, les pensions de famille, - les clients de maisons de campagne, hôtels, motels et autres hébergements, - les traiteurs et services semblables dans le commerce de gros. N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. Usage inadéquat prévisible Les usages suivants sont expressément interdits : - Stockage et réfrigération de médicaments, de plasma sanguin, de préparations de labora* selon le modèle et l‘équipement
- Utilisation dans des zones exposées au risque d'explosion Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. Classes climatiques En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique. Remarque uRespectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue. Classe clima- pour températures ambiantes tique SN, N
La préparation et le contrôle des appareils doivent être effectués en prenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.
- La consommation en énergie dépend des conditions d’installation comme la température ambiante. (voir 1.2) . - Ouvrir l'appareil aussi brièvement que possible. - Plus la température est réglée basse, plus la consommation en énergie est élevée. - Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil). - Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée. - Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante. Des dépôts de poussière augmentent la consommation d'énergie : - Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

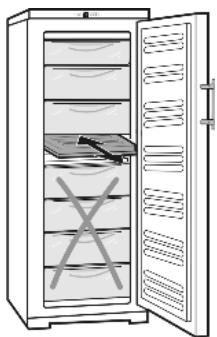

La plaque isolante est en vente dans le commerce spécialisé en tant qu'accessoire pour la marche à charge partielle.
être reliés à un appareil principal (par ex. dans la cuisine) et commandé par celui-ci grâce au système HomeDialog. Vous trouverez de plus amples informations sur l'utilisation, les conditions et le principe de fonctionnement sur Internet sous www. liebherr.com.
Selon le modèle et l’équipement, votre appareil est prêt pour la technologie "SmartGrid" du futur.
Pour plus d´information sur les avantages, les exigences et le principe de fonctionnement, consultez le site web de votre fournisseur d’énergie ainsi que le site www.liebherr.com.
Dangers pour l'utilisateur : - Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance. - Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble. - En cas d'erreur, débrancher la prise ou couper le fusible. 4
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié. - Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions. - Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil. - Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l’appareil servent à éclairer l’espace intérieur et ne sont pas adaptées à l’éclairage de la pièce. Risque d'incendie : - Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. • Ne pas endommager les tubes du circuit frigorifique. • Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil. • Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.). • En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente. - Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques. - Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu. - Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques. Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc.
Danger d'intoxication alimentaire : - Ne pas consommer d'aliments périmés. Risque de gelures, d'engourdissement et de douleurs : - Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons). Risque de blessures et de dommages matériels : - De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants. - Ne pas enlever la glace avec des ustensiles tranchants. Respecter les indications spécifiques des autres sections :

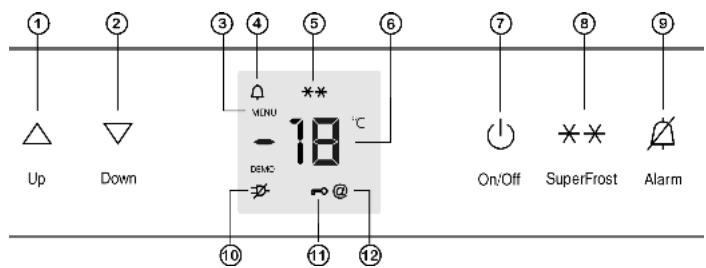

3.1 Eléments de commande et de contrôle
(1) Touche de réglage Up (2) Touche de réglage - la température de congélation la plus chaude L'affichage de la température clignote :
- après l'enclenchement, la température n'est pas encore suffisamment froide
Des traits clignotent à l'affichage : - la température de congélation est supérieure à 0 °C. Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire. u L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
Lorsque les câbles de raccord / fiches de l´appareil se trouvent en contact avec la partie arrière d´un autre appareil, ils peuvent être endommagés à cause des vibrations de l´appareil et par la suite causer un court-circuit. u Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d´alimentation. u Ne pas brancher d´appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l´appareil.
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer. u Veiller à ne pas endommager les tubes du circuit frigorifique.

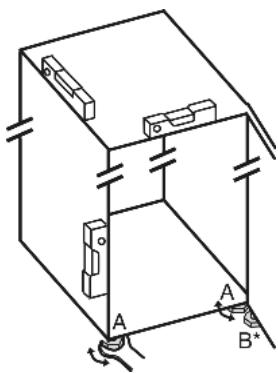

Enlever le câble de raccord de la paroi arrière de l'appareil. u Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent ! u Enlever tous les auxiliaires de transport. Pour atteindre la consommation énergétique déclarée, les pièces d'écartement fournies avec certains appareils doivent être utilisées. Cela augmente la profondeur des appareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pièces d'écartement, mais présente une légère augmentation de sa consommation énergétique. u Pour un appareil accompagné de pièces d'écartement mural, monter ces pièces d'écartement sur la face arrière de l'appareil, en haut à gauche et à droite.
à micro-ondes, grille-pain, etc.) sur l'appareil !
ATTENTION Risque d'endommagement dû à l'eau de condensation ! u Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.

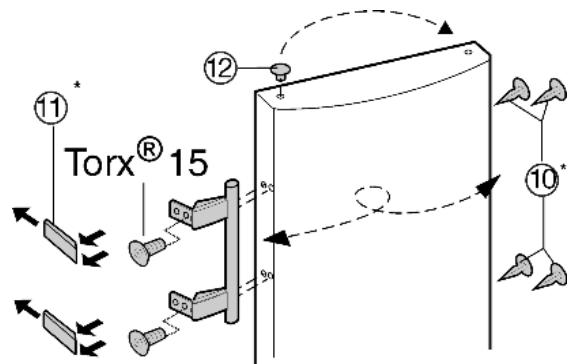

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte : Assurez-vous d'avoir l'outillage suivant à portée de main : q Torx 25 q Torx 15 q Clé à fourche SW 6 q Tournevis q Clé à fourche jointe q Si nécessaire, demander de l’aide à quelqu'un pour le montage

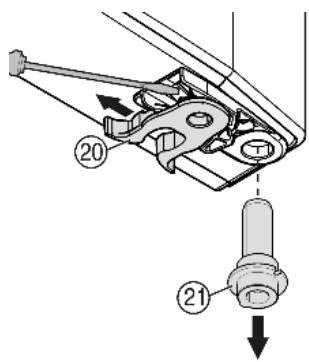

ATTENTION Risque de blessures lorsque la porte culbute ! u Bien tenir la porte. u Déposer la porte prudemment. u Dévisser la vis de blocage du support d'appui Fig. 4 (1) en bas à droite. u Ouvrir la porte. u Maintenir la porte du côté de la poignée et en bas et soulever. w Le pivot d'appui Fig. 4 (21)se desserre du support d'appui Fig. 5 (2). u Si le pivot d'appui Fig. 4 (21) ne Fig. 4 se débloque pas poussez-le par le bas. u Faire pivoter la porte en bas vers l'extérieur et la retirer.

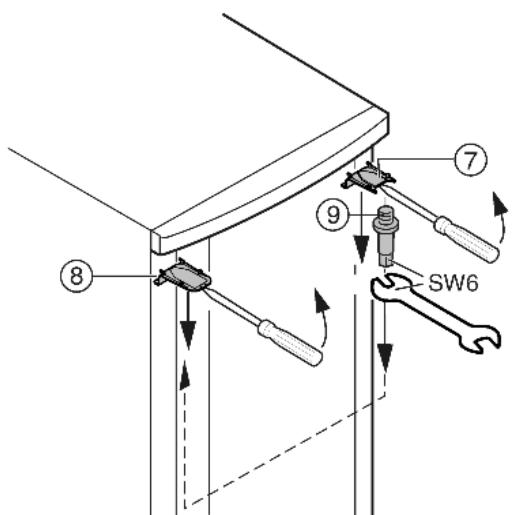

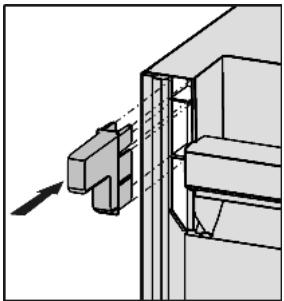

Fig. 6 (8) avec un tournevis devant et l'enlever diagonalement vers le bas. u Dévisser le pivot d'appui Fig. 6 (9) et le visser du côté opposé (avec 4 Nm). u Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l’insérer par l’arrière et l’encliqueter sur l’avant. u Monter le cache Fig. 6 (8) sur le côté opposé: l’insérer par l’arrière et l’encliqueter sur l’avant.
Fig. 8 doit indiquer vers la paroi intérieure de la porte, l'encoche vers la paroi extérieure. u Accrocher la porte dans le pivot d’appui Fig. 6 (9) supérieur. u Pivoter la porte vers le bas et mettre en place le pivot d'arrêt Fig. 8 (21) dans le support d'appui. Event. tourner le pivot d'arrêt de sorte qu'il puisse encliqueter. u Visser la vis d'arrêt Fig. 4 (1) en bas dans le pivot d'arrêt et la serrer à fond (avec 4 Nm). u Aligner éventuellement la porte par rapport aux deux trous oblongs du support d'appui inférieur pour qu'elle affleure avec l'habillage de l'appareil. Pour cela, dévisser la vis centrale. AVERTISSEMENT Risque de blessure si la porte tombe ! Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l’appareil ne pas refroidir convenablement. u Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm). u Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis.
- colliers de serrage en polypropylène - cadres en bois cloués avec plaque de polyéthylène* u Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
ATTENTION Risque d'endommagement du système électronique ! u Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économes d'énergie.

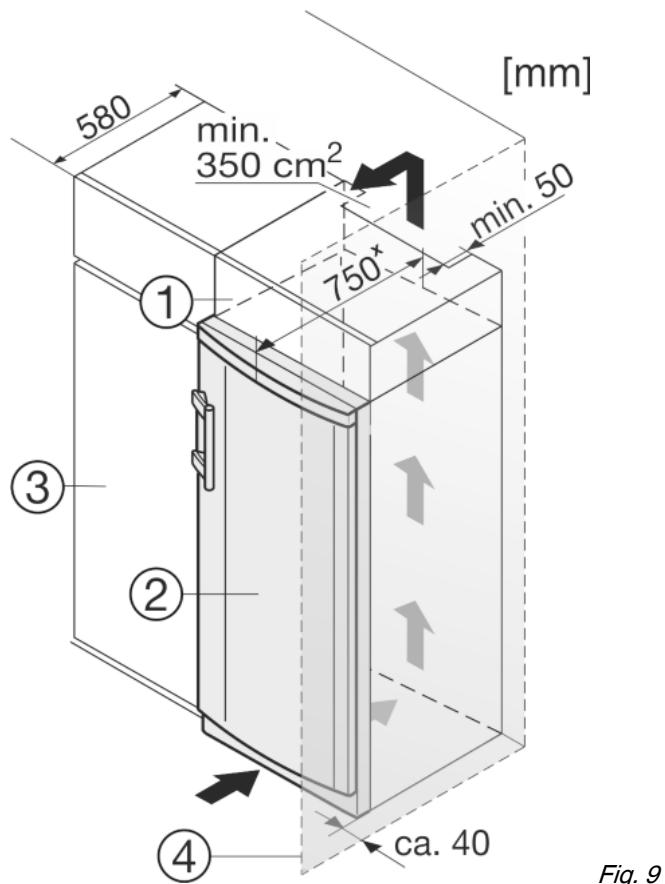

Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut être placé directement à côté du placard. L'appareil dépasse latéralement de 150 mmx et de 170 mmx au centre de l'appareil par rapport à la face avant du placard de cuisine.
La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A. La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l´appareil. u Vérifier l'alimentation électrique. u Enficher la prise de courant.
- Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute. - La fente d'aération sous le plafond doit être de 350 cm2 minimum. - Plus la section de ventilation est grande, plus l'appareil marche de manière économique. Si l'appareil est installé avec les charnières à côté d'un mur Fig. 9 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
AVERTISSEMENT Risque d'étouffement avec les films et matériaux d'emballage ! u Ne pas laisser les enfants jouer avec les matériaux d'emballage.
5.1.1 Régler la luminosité
L'affichage de la température clignote en même temps que le symbole Alarme Fig. 3 (4). Une température trop élevée peut être due :
- à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
- l'appareil est défectueux L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 3 (4) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide. Si l'état d'alarme persiste (voir Dysfonctionnements). Remarque Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer. u Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés.
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide. u Appuyer sur la touche Alarme Fig. 3 (9). w L'avertisseur sonore s'arrête.
Lorsque l'affichage indique c0: u appuyer brièvement sur la touche SuperFrost Fig. 3 (8) pour désactiver la sécurité enfants. w Le symbole Sécurité enfants Fig. 3 (11) s'éteint. L'affichage c clignote. u Désactiver le mode de réglage : appuyer sur la touche On/Off Fig. 3 (7). ATTENTION Risque de blessure dû aux débris de verre ! Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées. u Ne pas congeler de bouteilles ni de canettes !
L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 secondes. L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée. - Viande jusqu'à 2,5 kg u Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
Au micro-ondes Dans le four/le four à chaleur tournante A température ambiante Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
L'appareil a été réglé en série pour un service normal. La température est réglable entre -14 °C et -28 °C. Recommandation : -18 °C. u Augmenter la température : appuyer sur la touche de réglage Up Fig. 3 (1) jusqu'à ce que la température clignote dans le display. Relâcher le bouton. u Baisser la température : appuyer sur la touche de réglage Down Fig. 3 (2) jusqu'à ce que la température clignote dans le display. Relâcher le bouton. w L'affichage de température indique la valeur jusqu'ici obtenue. u Modifier la température en pas de 1 °C : Appuyer brièvement sur la touche. -ouu Modifier la température progressivement : Maintenir la touche appuyée. w Pendant le réglage, la valeur affichée clignote. w Env. 5 secondes après la dernière pression sur la touche, la température effective est affichée. La température adopte lentement à la nouvelle valeur.
« Capacité de congélation ... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique. Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l´avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d´une quantité maximale de denrées à congeler. Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas. N'activez pas la fonction SuperFrost dans les cas suivants : - lorsque vous introduisez des aliments déjà congelés - Lors d´une congélation de denrées fraiches allant jusqu´à environ 2 kg par jour

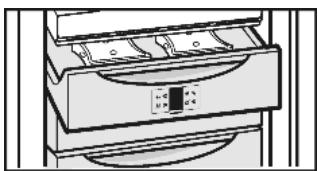

à sa puissance frigorifique maximale. Pour une petite quantité de produits à congeler : u attendre env. 6 h. u Déposer les aliments conditionnés dans les bacs profonds inférieurs. En cas de quantité maximale de produits à congeler : u attendre env. 24 h.
6.1 Dégivrer avec le mode NoFrost Le système NoFrost dégivre l'appareil automatiquement. L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement. u Il n'y a pas besoin de le dégivrer manuellement.

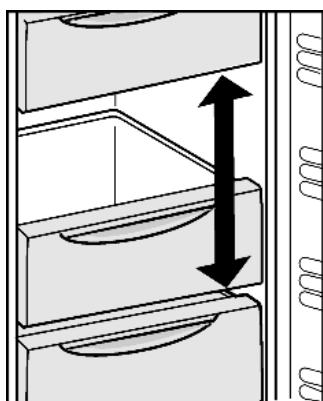

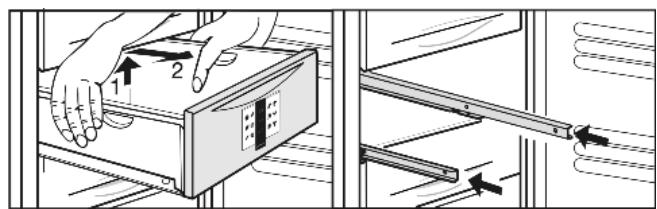

écarter le rail coulissant en le poussant vers le côté (2), puis vers l’arrière (3). u Pour monter le rail coulissant : accrocher l’arrière du rail (1) et encliqueter l’avant (2).
AVERTISSEMENT Risque de blessures et d'endommagement émanant de la vapeur très chaude ! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. u Ne pas utiliser d'appareils de nettoyage à la vapeur !
Lorsque la température est suffisamment froide : u remettre en place les aliments.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressezvous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.

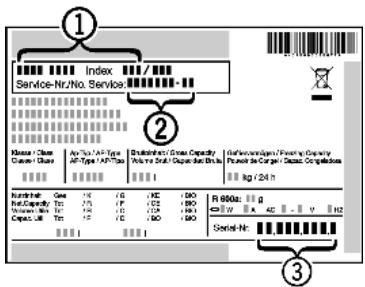

Fig. 13 (1), le n° de service Fig. 13 (2) et le n° de série Fig. 13 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes : L'appareil ne fonctionne pas. → L'appareil n'est pas enclenché. u Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. u Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. u Vérifier le fusible. Le compresseur fonctionne lentement.
économise de l'énergie. u Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperFrost est activée. u Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le compresseur). → L'inverseur est équipé d'un diagnostic d'erreurs à LED. u Il est normal qu'il clignote. Les bruits sont trop forts. → Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. u Ce bruit est normal.
Bruits de vibrations.
u Ce bruit est normal.
L'affichage de température indique : F0 à F9. → Il y a un dysfonctionnement. u S'adresser au S.A.V. (voir Entretien) Le symbole panne de courant clignote dans l'affichage de . L'affichage de température indique la température température la plus élevée atteinte lors de la panne de courant. → La température de congélation est trop élevée suite à une panne de courant ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température. u Effacer l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 3 (9). u Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés. Ne pas recongeler d'aliments décongelés. L'affichage de la température est allumé : DEMO. → Le mode démonstration est activé. u S'adresser au S.A.V. (voir Entretien) Les parois extérieures de l'appareil sont chaudes*. → La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. u Ceci est normal. La température n'est pas assez froide. La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. La température ambiante est trop élevée. Solution : (voir 1.2) . l'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'ellemême. Sinon, adressez-vous au S.A.V. (voir Entretien) → De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. u Solution : (voir 5.8) → la température est mal réglée. u Régler la température sur plus froid et vérifier au bout de 24 h. → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). u Changer l'emplacement de l'appareil ou de la source de chaleur. L'éclairage intérieur ne fonctionne pas. → L'appareil n'est pas mis en marche. u Mettre l'appareil en marche. → La porte est restée ouverte plus de 15 min.
→ u L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M. Lorsque le recouvrement est défectueux : u Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.
8.1 Couper l'appareil u Appuyer sur la touche On/Off Fig. 3 (7) jusqu'à ce que le display s'obscurcisse. Relâcher le bouton. w S'il est impossible de couper l'appareil, cela signifie que la sécurité enfant est active (voir 5.2) . Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement. u Rendre l'appareil inopérant. u Débrancher l'appareil. u Sectionner le câble de raccord.
