MODE D'EMPLOI GP 1366 LIEBHERR
Manual de'utilisation
Congelador
Kullanim kilavuzu
Derin dondurucu
D
GB
NL
F
1
E
P
TR
7080 920-01
GP (es)14../13.. 0111
Protection de l'environnement
Les matériaux d'emballage sont fabriqués à partir de matières recyclables.
- Carton ondulé/carton
- Pièces moulées en polystyrene
- Feuilles en polyéthylène
- Colliers de serrage en polypropylène
- Les matériel d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
- Veuillez apporter les matériaux d'emballage dans une déchetterie publique.
Votre ancien apparéil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.
- Mettez votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la serrure pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l'appareil.
- Veillez à ne pas déterminer le circuit frigorifique de votre ancien apparéil lors de son enlèvement ou de son transport dans une déchetterie appropriée.
- Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique.
- L'élimination des ancients appareils doit être effectuee dans les regles de l'art selon les prescriptions et les legislations locales applicables.
Economiser l'énergie
- Toutjours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiente.
- Ouvrir l'appareil aussi brievement que possible.
- Plus la température est réglée basse, plus la consommation en énergie est élevée.
- Trier les aliments pour les ranger.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Ne sortir les alimentés que le temps dont vous en avez besoin pour qu'ils ne se rechauffent pas.
- Entreposer des alimentes chauds: les laisser refroidir d'abord à température ambiente.
- Lorsque l'appareil présente une couche épaisse de qivre: dégiverr l'appareil.
Des dépôts de poussière augmentent la consommation d'énergie:
- Dépoussierer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.
Sommaire
Protection de l'environnement, Economiser l'énergie, Recommendation et consignes de sécurité,
Classe climatique 14
Mise en place, Raccordement électrique, Dimensions
Réglage de la température, Éléments de contrôle 15
Sécurité enfants, Congélation, conservation,
Conseils pour la congélation et la conservation, Equipement... 16
Dégivrage, Nettoyage, Arrêt prolongé, Pannes eventuelles

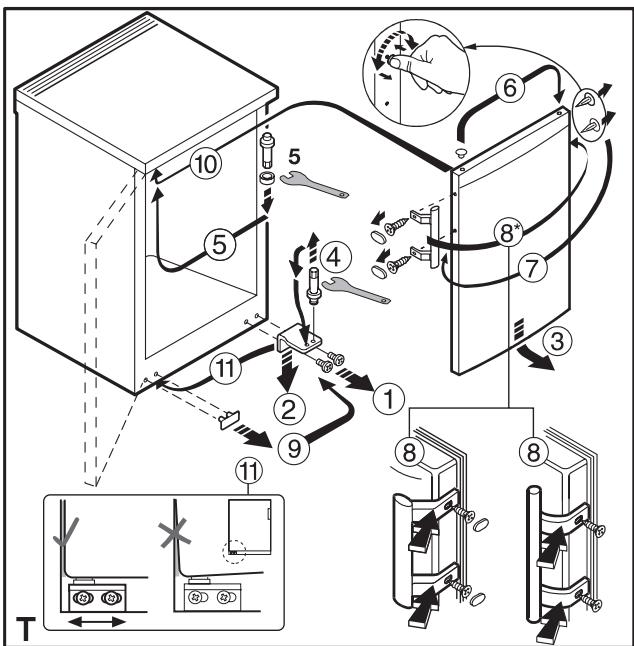

Inversion du sens d'ouverture de la porte 17
Page
Recommendations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer etmettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou oter le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne past tirer sur le cable.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectues que par un Service Àpres Vente agrée. Cette consigne s'applique également au remplacement du cable d'alimentation.
- Ne pas manipulier de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tener l'appareil éloigné de toute source de chaleur et bien aérer lapiece.
- Ne pas utiliser le socle, les tiroirs, les portes, etc... comme marchepied ou comme support.
- Cet apparéil ne s'adresse pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigerés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
- Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congelateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- L'appareil convient exclusivement au refroidissement des denrées alimentaires. En cas de refroidissement industriel des denrées alimentaires, les dispositions légales correspondantes doivent être respectées. L'appareil ne convient pas à l'entreposage et au refroidissement des médicaments, du plasma sanguin, des préparations en laboratoire ou autres matières et produits de ce type, soumis à la directive sur les produits Médicaux 2007/47/CE. Toute'utilisation abusive de l'appareil peut entraîner des endomagements voiré la perte des substances entrepriseses. En outre, l'appareil ne doit pas être utilisé en zone explosive.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparueil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d' éléments électriques de vous apparueil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
Ce mode d'emploi est valable pour plusieurs apparèils, des différences sont par conséquent possibles.

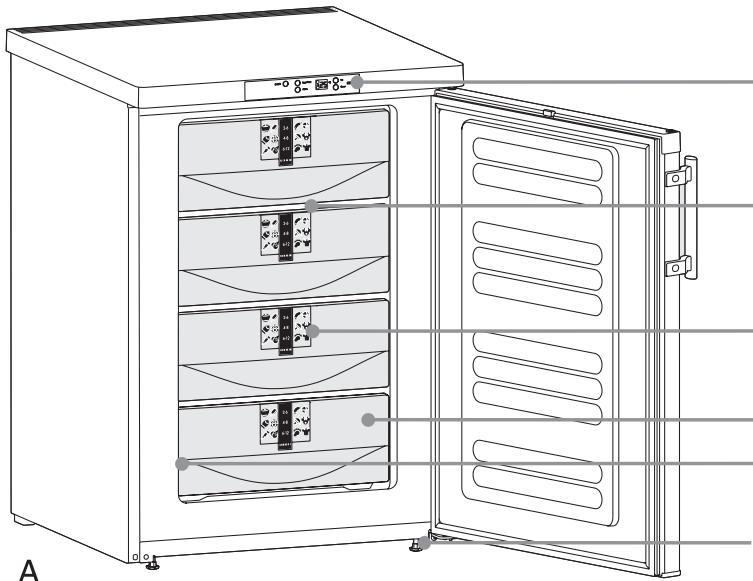

Eléments de contrôle
VarioSpace
Système info
Tiroirs
Plaquettesignaletique
Pieds réglables
L'appareil est concu pour fonctionner a certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas etre depassées.La classe climatique de votre apparéil est indiquée sur la plaquette signalétique:
Classe climatique Température ambiente
SN +10^ a +32^
N +16^ a +32°C
ST +16^ a +38^
T +16°a+43°C
Remarque
- A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
Mise en place
- Le sol doit être horizontal et plan. Pour compenser les éventuelles irregularités du sol, régler la hauteur des pieds de l'appareil à l'aide de la clé fournie.
- Toujours monter l'appareil contre un mur.
- Ne pas déplacer les grilles de ventilation.
- Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre apparéil.
- Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.
- Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de melange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
- Risque d'incendie du à l'humidité! L'humidité aux éléments conducteurs ou au cable de raccord au réseau peut provoquer un court-circuit.
- L'appareil a eté concu pour être installé dans des locaux fermés. Ne pas exploiter l'appareil à l'extérieur ou dans des endroits exposés à l'humidité et aux projections d'eau.
- PRUDENCE! Risque de blessure et d'endommagement du à un transport incorrect!
- Transporter l'appareil emballe.
- Transporter l'appareilABOUT.
- Ne pas transporter l'appareil seul.
- Ne déplacer l'appareil qu'a vide.
Raccordement électrique
Assurez-vous que le courant (courant alternatively) et la tension correspondant bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur du congelateur à gauche). Le fusible de protection doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
- Ne pas connecter l'appareil à la même prise de courant que d'autres apparèils - dangere de surchauffe.
- Ne brancher l'appareil qu'à une prise de courant conforme avec mise à la terre.

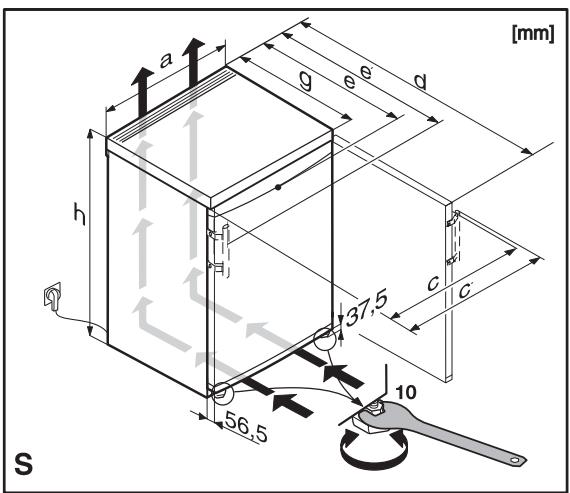

Dimensions (mm)
| h | a | g | e | e' | d | c | c' |
| GP 1366 | 851 | 553 | 611 | 624 | 653 | 1129 | 563 | 592 |
| GP 1466 | 851 | 602 | 611 | 628 | 657 | 1174 | 613 | 640 |
| GPesf 1466 | 851 | 602 | 611 | 610 | 657 | 1174 | 597 | 644 |

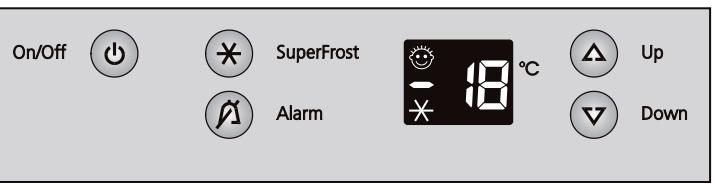

Mise en marche et arrêt de l'appareil
Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails). Brancher l'appareil afin de lemettre en service.
- Deux segments de l'affichage digital s'allument avant que la température n'atteigne 0^ .
- Pour une température inférieure à 0^ , l'affichage indiquera la température à l'intérieur de l'appareil.
- Arrêt: appuyer sur l'interrupteur ON/OFF pour êtreindre l'affichage de température.
- Mise en marche: appuyer sur l'interrupteur ON/OFF pour que l'affichage de température s'allume.
Réglage de la température
Cet appareil est régèle d'usine pour un régime de fonctionnement normal (-18^)
- Elever la températur: appuyer sur la touche du haut.
- Abaisser la température: appuyer sur la touche du bas.
- Lors du réglage de température, la valeur de réglage clignote à l'affichage.
- Par de brèves pressions répétées sur la touche, le réglage change par paliers de 1^ ; une pression prolongée fait défilier les valeurs en continu.
- Environ 5 secondes après toute dernière pression sur une touche, l'electronique de l'appareil passé automatiquement à l'affichage de la température instantanée.
Eléments de contrôle Affichage de la température
L'affichage de la température indiquera la température la plus élevé des produits congelés. Celui-ci est concu de telle sorte qu'il n'indiquera que les Températures dont la valeur sera inférieure à 0^ .
Fonction alarme de l'affichage de la températe
Le clignotement de l'affichage de la températe indique qu'il s'est produit une élevation anormale de la températe. Dans ce cas, l'alarme sonore fonctionne simultanément et pourrait être arrêtée en appuyant sur la touche "ALAR".
Dès que la température aura baisse pour atteindre environ -13 °C, le clignotement s'arrête et l'affichage de la température restera permanent.
Si l'affichage indique F4 ou F5, l'appareil est en panne. La tempé
rature sera néanmoins maintainue grâce à une fonction de sécurité.
Adressez-vous alors à votre S.A.V.
Éléments de contrôle
s'allume lorsque la fonction "SUPERFROST" est en marche, ici pour la congélation de grandes quantités de produits frais (voir chapitre "Congélation").
Coujure de courant/affichage "frost-control"
Le message nA, indiqué par l'affichage signifie que la température du congelateur a subi une élevation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant.
Sivouz appuyez sur la touche "ALARM" alors que le message nA apparait à l'affichage, ce dernier indiquera la température la plus élevé atteinte pendant la coupure de courant. Selon l'élevation de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation.
La température "la plus élevé" sera affichée pendant environ 1 mn. Ensuite, l'électronique indiquera la temperature instantée du congélateur. En appuyant à nouveau sur la touche "ALARM", l'affichage peut être effacé immédiatement.
Alarme sonore
L'alarme sonore vous aide à protéger vos denrées alimentaires, congelez et à economiser de l'énergie.
- Elle retentira lorsque la température du compartment congestion ne sera pas assez bajo. L'affichage de la température clignotera simultanément;
- si une quantité excessive d'air chaud pénétre dans l'appareil, par ex. lorsque vous triez vos produits congeles ou lorsque vous sortez ou placez des alimentes. L'alarme sonore s'éteint en appuyant sur la touche "ALARM". L'affichage de la temperature clignotera tant que l'incident détecté par l'alarme ne sera pas élimmé.
Sécurité enfants
La sécurité enfants vous permet d'empêcher tout arrêt intempestif de l'appareil.
Activation de la sécurité enfants
La sécurité enfants est activée.

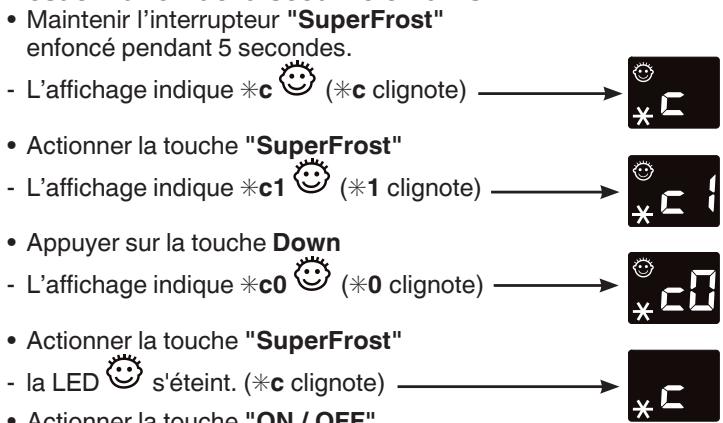

Déactivation de la sécurité enfants
La sécurité enfants est désactivée.
Les produits frais doivent être congelés en profondeur le plus rapidement possible. Cette opération est possible grâce au sys
treme Superfrost. Valeur nutritive, aspect et saveur des produits seront ainsi conserved dans les autres conditions.
La plaquette signalétique vous indique la quantité maximale d'aliments ④ (en kg) que vous pouvezCongeler en l'espace de 24 heures. Cette valeur maximale varie suivant le type d'appareil et sa classe climatique.
Congélation en régime Superfrost
Actionner la touche Superfrost. Levoyant correspondant s'allume.
- Attendre environ 6 heures pour conçeler une petite quantité de produits. Pour conçeler la quantité maximal (voir valeurindiquée sur la plaquette signalétique) attendre environ 24 heures!
- Introduire alors les produits frais à congeler. Le mode Superfrost s'arrête automatiquement au bout de 30 (au plus tard 65) heures en fonction des paramètres requis. L'appareil repasse au régime de fonctionnement pilote par le thermostat.
Attention: en raison du retardateur intégré à l'appareil, il peut s'écouler une période pouvant aller jusqu'à 8 minutes entre la pression sur la touche Superfrost et la mise en marche effective du compresseur. Ce dispositif permet d'augmenter la durée de vie du compresseur.
Remarque: Pour économique de l'énergie, vous pouvez arrêté la fonction Superfrost avant écoulement de la période prévue de 30 heures. Pour cela, appuyez à nouveau sur la touche SF. Veillez cependant à ce que la température soit inférieure à -18°C.
Le mode Superfrost n'estpas nécessaire si :
- vous introduizez des surgelés dans votre conGPLateur,
- vous souhaitez congener jusqu'à 2 kg de produits frais par jour.
Conseils pour la congélation et la conservation
- Durées de conservation recommendées pour les différents alimentés dans le congélateur:
| Glaces | De 2 à 6 mois |
| Charcuterie, jambon | De 2 à 6 mois |
| Pain, pâtisseries | De 2 à 6 mois |
| Gibier, porc | De 6 à 10 mois |
| Poisson, gras | De 2 à 6 mois |
| Poisson, maigre | De 6 à 12 mois |
| Fromage | De 2 à 6 mois |
| Volatile, bœuf | De 6 à 12 mois |
| Légumes, fruits | De 6 à 12 mois |
- Emballez toujours les alimentes que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
- Les légumes doivent être blanchis après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidirrapidement en les passant sous l'eau froide).
- Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement salés et épices. Certaines épices perdent de leur saveur lors de la congélation
- N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, écipients recyclables en plastique, métal et aluminium.
- Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congelant.
- Indiquer le contenu et la date sur les paquets à congéler et respecter scrupuleusement la date limite de conservation.
- Ne jamais placer de bouteilles ou cannette contenant une boisson gazeuse dans le congelateur, car elles pourraient exploser.
- Les soins apportés à la décongélation sont aussi importants que lors de la conjugation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussirapidement que possible les alimentents venant d'être décongelés.
Les alimentés congélés peuvent être décongelés de la manière suivante :
-dans le four a chaleur tournante,
-dans le four a micro-ondes,
- à température ambiente,
- dans le réfrigérateur; le froid dissipé est utilisé pour la réfrégération des autres alimentés.
Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation.
Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).
Equipment

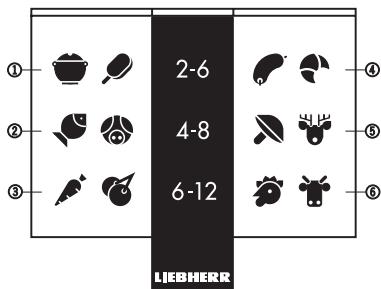

Système info
Les alimentés congeles doivent être consommés dans la limite des délais de conservation recommends.
Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.
Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des alimentés gras, respecter les valeurs ci-après.
① plats cuisine, crème glacée
(2) poisson, porc
③ légumes, fruits
(4) saucisses, pain
⑤ championons, gibier
⑥ volailles, boéuf/veau
Les accumulateurs de froid
En cas de coupure de courant, les accumulateurs de froid fournis
avec votre apparéil évitant une remontée trop
rapide de la température interne et corbuent de ce fait à moins préserver la qualité des alimentés stockés. Pour ob
tener la "durée de conservation maximale en cas de panne", placez les
accumulateurs de froid directement dans
le tiroir supérieur, sur les alimentes congelez.
Dégivrage
- Le jour du dégivrage, arrêté l'appareil. Appuyer sur l'interrupteur ON/OFF pour éteindre l'affichage de température.
- Retirer les tiroirs et les tablettes en verre.
- Envelopper les denrées congelées dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible.
- Pour accélérer le dégivrage, placer un recipient contenant de l'eau chaude sur le sol de la cuve.
- Laisser la porte ouverte pendant le dégivrage. Eponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.
Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiens que ceux qui sont recomman-dés par le fabricant.
Nettoyage
Avant de procéder au nettoyage, arrêter impératifement l'appareil. Débrancher la prise de l'appareil ousterolir le fusible.
Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser enaucun cas des détergents contenant des abrasifs, de l'acide ou des solvants chimiques.
Ne pas employerer d'appareils de nettoyage à la vapeur : risque de dommages matériels et de blessures.
- Nettoyez les appareils en version acier inox à l'aide d'un produit nettoyant pour acier inox disponible dans le commerce.
- Pour obtenir une protection maximale, appliquez seulement sur la porte un produit d'entretien spécial acier inox après le nettoyage, uniformément et dans le sens du polissage. Au début, il est normal de constater des taches plus sombres ainsi que des zones où la couleur de surface de l'inox est plus intense.
- N'utilise pas d'éponges à récurer ou abrasives, de produits de nettoyage concentrés ni de détergents ou de solvants chimiques abrasifs ou à base de chlorure ou d'acide; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
- Nous conseillons l'utilisation de chiffons doux et d'un nettoyant multi-uses au pH neutre. A l'intérieur de l'appareil, utilisez uniquement des nettoyants alimentaires.
- Eviter que l'eau de nettoyage ne s'infiltrre dans les parties électriques et par la grille de ventilation.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-venture.
Arrêt prolongé
Lorsque votre apparéil doit rester longtemps sans fonctionner, débrancher la prise ou-retirer/dévisser les fusibles situés en amont. Nettoyer l' apparéil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
L'étanchéité du circuit réfrigérant est éprouvée.
Cet apparéil est conforme aux prescriptions de sécurité applicables ainsi qu'aux directives CE 2006/95/CE et 2004/108/CE.
Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.

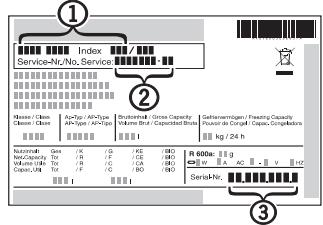

Pannes évientuelles
Votre apparéil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors consulter votre Service Àpreès Vente le plus proche. Vérifiez tout de même au préalable si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront factures, même pendant la garantie).
Vous pouvez remedier vous-même aux pannes suivantes en contrôlant les causes possibles:
- L'appareil ne fonctionne pas, les voyants de contrôle sont eteints:
-L'appareil est-il en position marche?
-La prise de courant est-elle bien enfoncée?
- Le fusible de la prise est-il en bon état?
- L'appareil est trop bruyant:
-L'appareil est peut-etre mal calé.
- Les meubles ou les objets se trouvant à proximé sont peut-être soumis aux vibrations du groupe compréseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
- La température n'est pas assez bajo:
- Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
- Une quantité excessive de produits frais a peut-être été introduite dans l'appareil; vérifie l'affichage 24 heures plus tard.
- Le thermomètre supplémentaire place dans l'appareil indiquet-il la bonne température?
- La ventilation est-elle correctement assurée?
- L'appareil a-t-il été installé trop après d'une source de chaleur?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuilles alors consulter toute S.A.V. le plus-Proche en lui indiquant
la designation de l'appareil 1, le numero S.A.V. 2
et le nombre de l'appareil ③ figurant sur la plaquette signalétique (voir fig.). Vous trouvezce cette plaquette sur la paroi interrieure gauche de votre apparéil, en regard du tiroir du haut. En cas
de panne, maintenez toujours la porte de votre apparéil fermée.
Vous retarderez ainsi l'élévation de la température et la décongénéation eventuelle des produits.
Inversion du sens d'ouverture de la porte
Fig. T: si nécessaire, vous pouvez changer le sens d'ouverture de la porte.
Pour cela, suivre les instructions des fig. T dans l'ordre indiqué.
