GN 2956 - Congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur armoire posable
Capacité nette	261 litres
Classe énergétique	A+
Consommation annuelle	313,9 kWh
Système de froid	NoFrost (ventilation forcée)
Dimensions (H x L x P)	164,4 x 66 x 68,3 cm
Classe climatique	SN-T (de +10 à +43 °C)
Puissance de congélation	20 kg / 24 h
Autonomie en cas de panne	57 heures
Nombre de tiroirs	6
Classement étoiles congélation	4 étoiles (****)
Fonction SuperFrost	Oui
Alarme de température	Oui

FOIRE AUX QUESTIONS - GN 2956 LIEBHERR

Comment activer la fonction SuperFrost sur le LIEBHERR GN 2956 ?

Appuyez sur le bouton SuperFrost du panneau de commande : le voyant s'allume pour confirmer l'activation. Cette fonction abaisse rapidement la température afin de congeler jusqu'à 20 kg d'aliments frais par 24 heures sans altérer les produits déjà stockés. Elle se désactive automatiquement après quelques heures une fois la température cible atteinte.

Pourquoi l'alarme de température se déclenche-t-elle ?

L'alarme s'active lorsque la température intérieure dépasse le seuil réglé, généralement au-dessus de -15 °C. Cela survient souvent après l'ajout d'une grande quantité d'aliments, une porte laissée entrouverte ou une coupure de courant. Vérifiez que la porte ferme correctement et que le joint est intact. Si l'alarme persiste, activez la fonction SuperFrost et contactez un technicien agréé Liebherr.

Comment fonctionne le système NoFrost du GN 2956 ?

Le système NoFrost utilise une ventilation forcée qui fait circuler l'air froid de manière uniforme dans toute l'enceinte. Ce procédé empêche la formation de givre sur les parois et les tiroirs : vous n'avez jamais à dégivrer manuellement ce congélateur. La ventilation produit un léger bruit de soufflerie continu, tout à fait normal.

Combien de temps les aliments restent-ils conservés en cas de panne de courant ?

Le LIEBHERR GN 2956 offre une autonomie de 57 heures en cas de coupure électrique, à condition que la porte reste fermée. Plus le congélateur est chargé, mieux il maintient le froid. Au-delà de ce délai, vérifiez l'aspect et l'odeur des aliments avant de les reconsommer ou de les recongeler.

Quelle température régler pour une conservation optimale ?

La température recommandée est -18 °C, conforme à la classification 4 étoiles (****). Utilisez les touches + et - du panneau de commande pour ajuster le réglage. Pour congeler de grandes quantités, activez d'abord la fonction SuperFrost 24 heures à l'avance afin de préparer l'enceinte.

Dans quelle plage de température ambiante peut-on installer ce congélateur ?

Le GN 2956 est de classe climatique SN-T, ce qui lui permet de fonctionner dans une pièce dont la température ambiante est comprise entre +10 et +43 °C. Il convient aussi bien à une cuisine, un garage chauffé qu'une buanderie. En dessous de +10 °C, les performances de réfrigération peuvent être altérées.

Comment nettoyer l'intérieur du congélateur sans l'endommager ?

Éteignez l'appareil et retirez tous les aliments. Nettoyez les parois et les tiroirs avec un chiffon humide légèrement additionné de bicarbonate de soude dilué dans de l'eau tiède. Évitez les produits abrasifs, les solvants et les nettoyants en spray. Séchez soigneusement avant de remettre l'appareil sous tension.

Le congélateur ne refroidit plus suffisamment : que vérifier ?

Commencez par contrôler que la porte se ferme bien et que le joint de porte n'est pas abîmé ou déformé. Vérifiez également que l'appareil dispose d'un espace de ventilation d'au moins 5 cm sur les côtés et à l'arrière. Si le compresseur fonctionne mais que la température reste trop haute, le circuit frigorifique peut être défaillant : contactez un technicien agréé Liebherr.

Peut-on introduire des aliments chauds dans le GN 2956 ?

Il est déconseillé de placer des aliments encore chauds directement dans le congélateur, car cela élève la température intérieure et peut dégrader les produits déjà congelés. Laissez refroidir les plats à température ambiante avant de les congeler. Activez la fonction SuperFrost 24 heures à l'avance si vous prévoyez une congélation en grande quantité.

Comment sont organisés les 6 tiroirs du congélateur ?

Les tiroirs coulissants permettent de séparer les catégories d'aliments : viandes et poissons en bas (zone la plus froide), légumes et fruits surgelés au milieu, produits transformés et pains en haut. Notez la date de congélation sur chaque emballage pour respecter la règle premier entré, premier sorti et éviter les pertes.

Le moteur du congélateur s'arrête et repart fréquemment, est-ce normal ?

Oui, le compresseur fonctionne par cycles courts et réguliers : il s'arrête une fois la température atteinte, puis redémarre quand elle remonte légèrement. Ce fonctionnement est normal. Des cycles très fréquents ou un fonctionnement quasi continu peuvent indiquer un problème de joint de porte, un thermostat défectueux ou une ventilation insuffisante autour de l'appareil.

Où trouver des pièces détachées pour le LIEBHERR GN 2956 ?

Les pièces courantes (joints de porte, tiroirs, ventilateur NoFrost, thermostat) sont disponibles chez des spécialistes comme Sogedis. Munissez-vous de la référence complète GN 2956 et du numéro de série figurant sur la plaque signalétique à l'intérieur de l'appareil pour commander la pièce exacte.

MODE D'EMPLOI GN 2956 LIEBHERR

Consignes d'utilisation

Congélateur NoFrost

7082 300-03

GN/SGN/es..6 0506

LIEBHERR

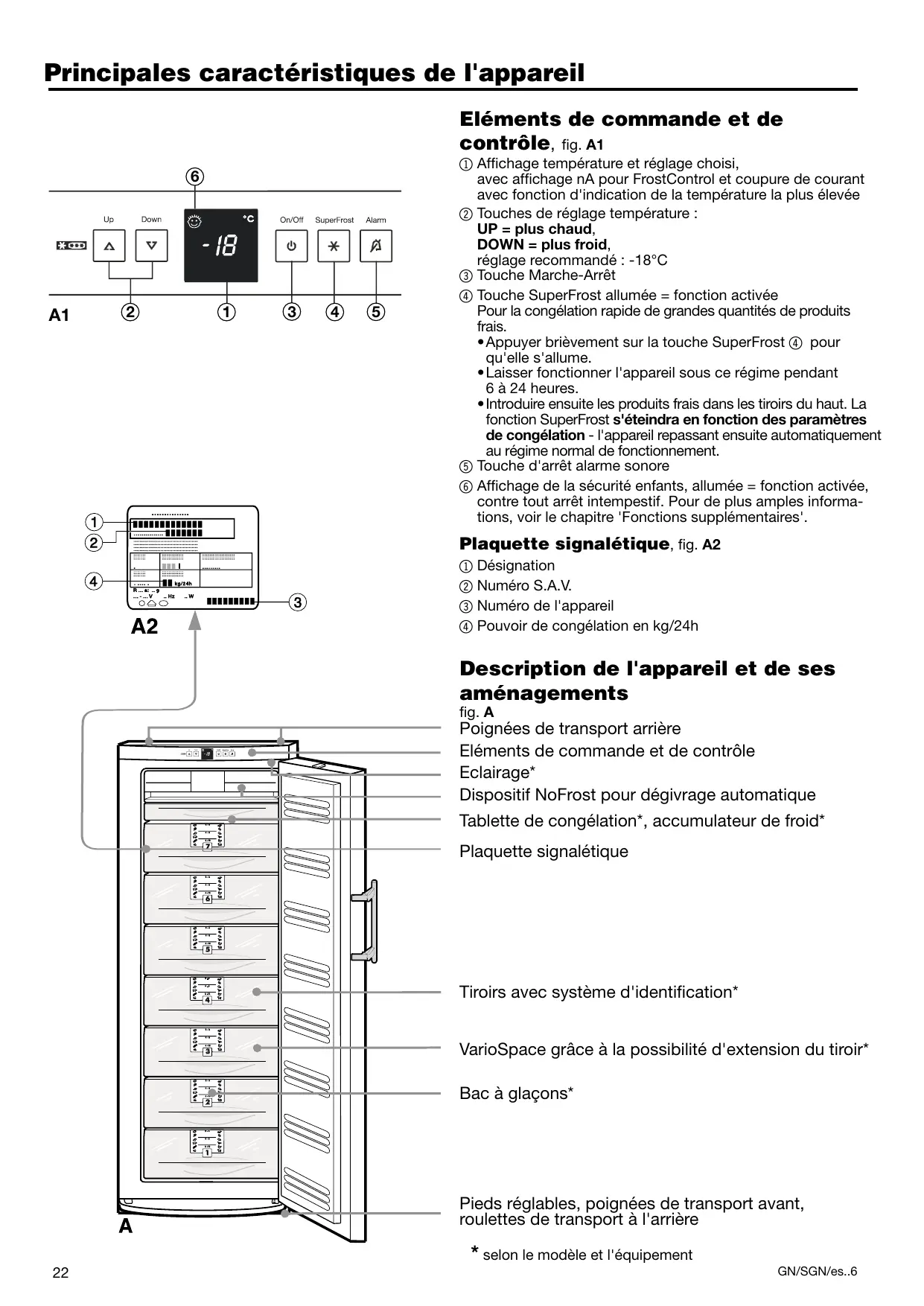

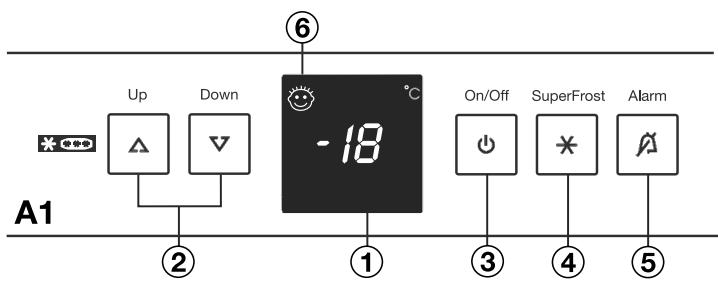

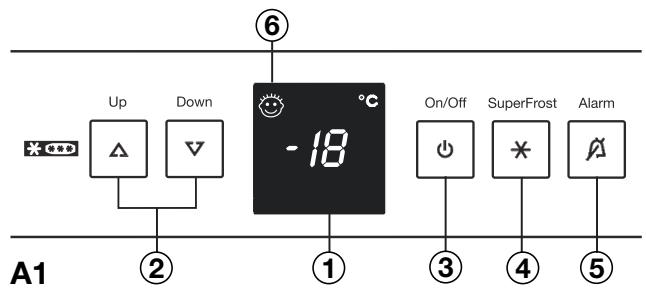

Éléments de commande et de contrôle, fig. A1

① Affichage température et réglage choisi, avec affichage nA pour FrostControl et coupure de courant avec fonction d'indication de la température la plus élevé

② Touches de réglage température : UP = plus chaud, DOWN = plus froid, réglage recommandié : -18°C

③ Touche Marche-Arret

④ Touche SuperFrost allumée = fonction activée Pour la congélation rapide de grandes quantités de produits frais.

• Appuyer brievement sur la touche SuperFrost ④ pour qu'elle s'allume.

• Laisser fonctionner l'appareil sous ce régime pendant 6 à 24 heures.

• Introduire ensuite les produits frais dans les tiroirs du haut. La fonction SuperFrost s'éteindra en fonction des paramètres de congélation - l'appareil repassant ensuite automatiquement au régime normal de fonctionnement.

⑤ Touche d'arrêt alarmé sonore

⑥ Affichage de la sécurité enfants, allumée = fonction activée, contre tout arrêt interpestif. Pour de plus amples informations, voir le chapitre 'Fonctions supplémentaires'.

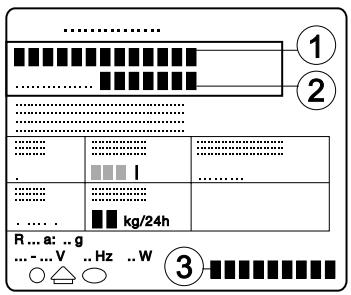

Plaquette signalétique, fig. A2

① Désignation
② Numéro S.A.V.
③ Numéro de l'appareil
(4) Pouvoir de congélation en kg/24h

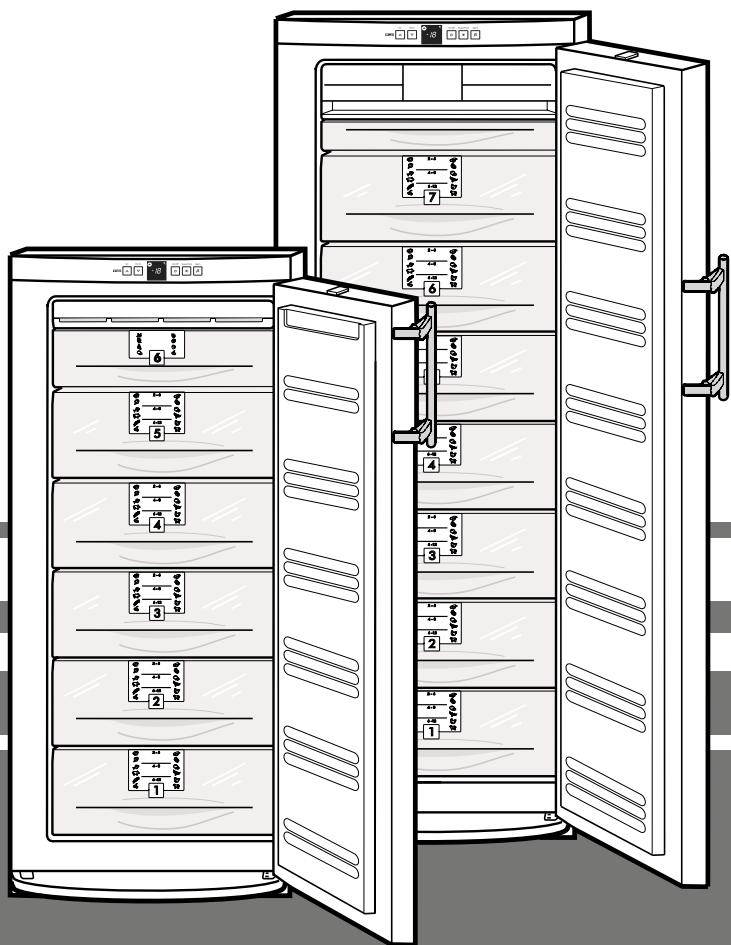

Description de l'appareil et de ses aménagements

fig.A

Poignées de transport arrêté

Éléments de commande et de contrôle

Eclairage*

Dispositif NoFrost pour dégivrage automatique

Tablette de congélation, accumulator de froid

Plaquette signalétique

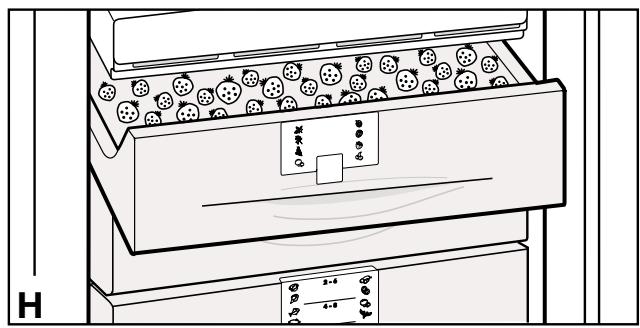

Tiroirs avec système d'identification*

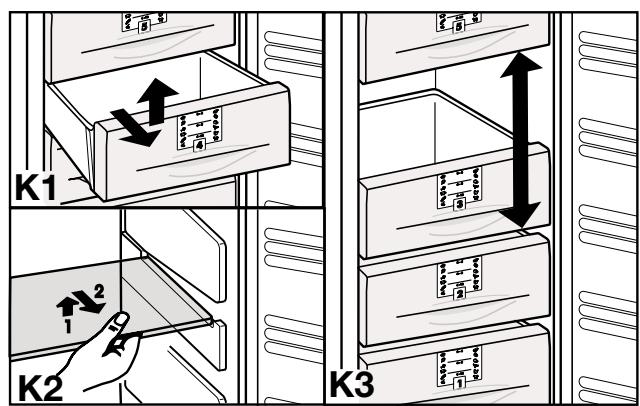

VarioSpace grâce à la possibilité d'extension du tiroir*

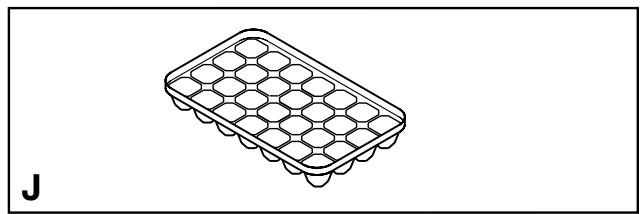

Bac à glaçons*

Pieds réglables, poignées de transport avant, roulettes de transport à l'arrière

• selon le modèle et l'équipement

Vouvas avez fait l'acquisition d'un nouvel apparéil et nous vous en félicitons. Notre choix s'est porté sur un apparéil bénéficiant des techniques du froid les plus évoluées, qui garantissant à votre apparéil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipment de votre apparéil vous offre un niveau de comportment très élevé.

Par l'acquisition de cet appariel, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel apparéil, veuillez tire attentivement les consignes d'utilisation.

Nous espérons que votre nouvel apparéil vous donnera entière satisfaction.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquireur de l'appareil si le dernier est cédé à une pierce personne.

Ce mode d'emploi est valable pour plusieurs années, des différences sont par conséquent possibles.

Sommaire

Page

Consignes d'utilisation

Principales caractéristiques de l'appareil 22

Sommaire 23

Prescriptions 23

Recommandations pour I'ecomme d'énergie. 23

Recommendations et consignes de sécurité 24

Protection de I'environnement 24

Mise en place 24

Raccordement electrique. 24

Mise en service et éléments de contrôle. 25

Mise en marche et arrêt de l'appareil 25

Réglage de la température 25

Affichage de la températe 25

Alarmesonore 25

Coupure de courant/affichage FrostControl..... 25

Fonctions supplémentaires - sécurité enfants... 25

Intensité lumineuse de l'affichage* 25

SuperFrost 26

Conseils pour la congélation et la conservation 26

Equipment 27

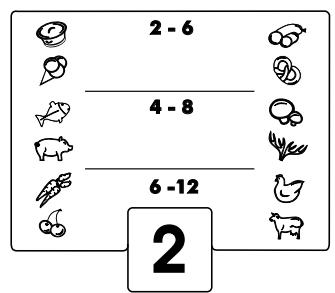

Système d'identification 27

Tablete de congélation 27

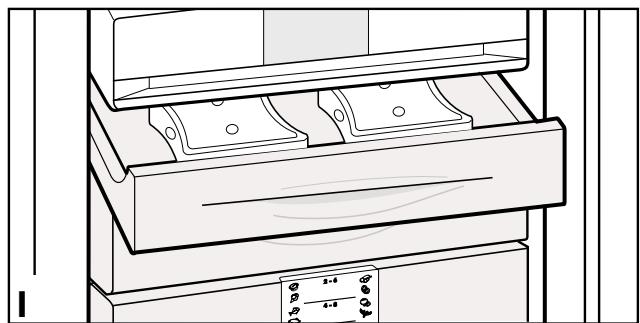

Accumulateurs de froid 27

Pannes eventuelles - problèmes 28

Plaquette signalétique et S.A.V. 29

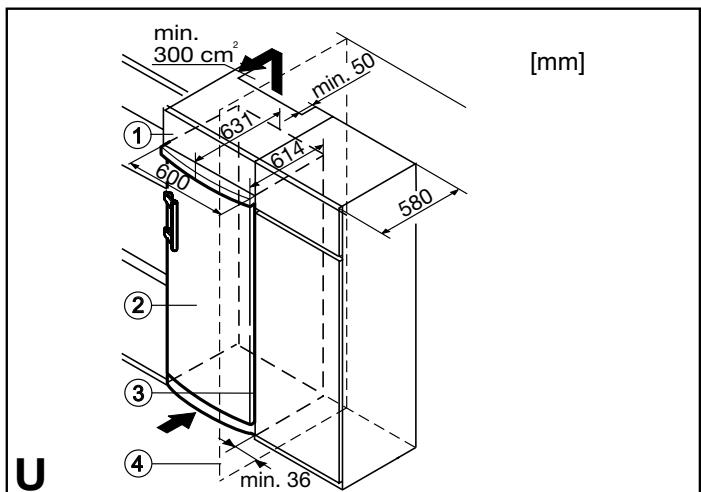

Mise en place et instructions de montage

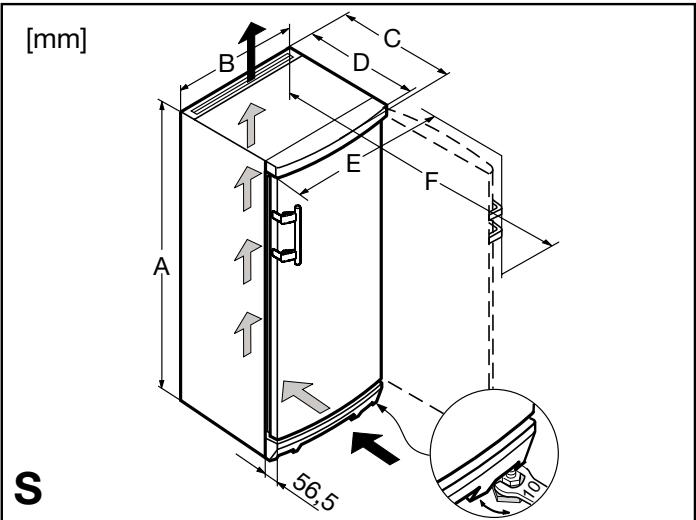

Dimensions 30

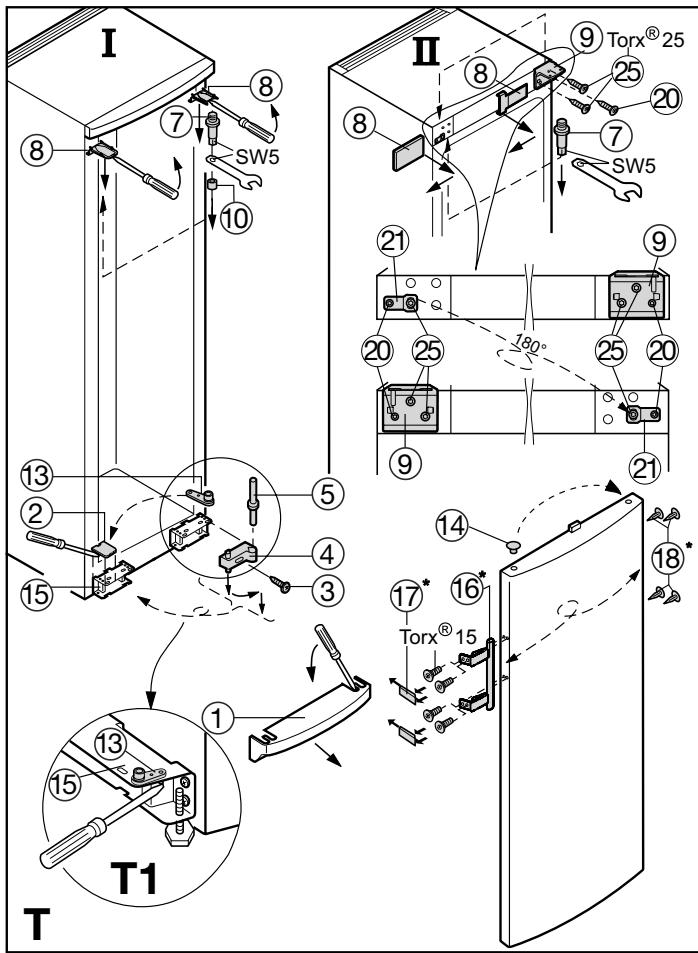

Inversion du sens d'ouverture de la porte ....30-31

Prescriptions

• Cet apparéil est conçu pour la congélation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'autre utilisation, il ne sera accordé aucune garantie pour le fonctionnement irréprochable de l'appareil.
  L'appareil est concu pour fonctionner a certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas etre depassées.La classe climatique de votre apparéil est indiquée sur la plaquette signalétique: Classe Température ambiente climatique

SN, N

jusqu'a +32°C

ST

jusqu'a +38°C

T

jusqu'a +43°C

• Le bon fonctionnement de cet apparéil est garantie pour une température ambiente minimale limitée à +5^ .
• L'étanchéité du circuit réfrigerant est éprouvée.
• Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Recommendations pour

l'économie d'énergie

• Veiller à ne pas obstruer les orifices de ventilation.
• Eviter les ouvertures prolongées de la porte.
• Classer vos alimentés par groupes de produits et ne pas dépasser la date limite de conservation.
• Bien emballer ou couvrir vos aliments avant de les conserver ; vous évitez ainsi la formation de givre.
• Laisser refroidir les alimentés chauds à température ambiante avant de les ranger dans l'appareil.
  Faire decongeler vos denrées dans le réfrigérateur.
• Maintenir la porte de votre apparéil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.

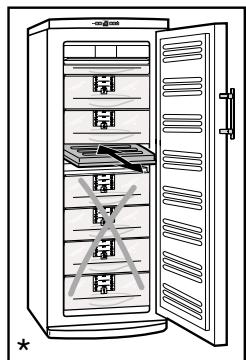

La plaque isolante pour régime de charge partielle

est disponible chez votre revendeur spécialisé comme accessoire.

Lorsque vous ne conservez qu'une faible quantite de denrées congelées dans votre apparéil, la plaque isolante permet une réduction de la consommation d'énergie, pouvant aller jusqu'à 50%.

• Vous pouvez "arrêté" au besoin 1, 2, 3, ou même, selon le modulo, jusqu'à 5 tiroirs. Au moins 2 tiroirs sont nécessaires pour assurer la réfrigération.

Pour plus d'information voir les instructions de la plaque isolante.

Protection de l'environnement

Les matéiaux d'emballage, de protection de l'ap-pareil et des pieces isolées sont fabriqués à partir de matières recyclables.

• Carton ondulé/carton
• Pièces moulées en polystyrene sans CFC
• Feuilles et sachets en polyéthylène
• Colliers de serrage en polypropylene
• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matérielaux d'emballage dans la déchetterie la plus proche pour qu'ils puisent être réutilisés ou recyclés.

Votre ancien apparéil

contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

• Mettez immédiatement votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique.
• Veuillez retarder la fermetre à ressort ou à verrou pour éviter que les enfants, en jouant, ne restent enfermés à l'intérieur de l'appareil : ils risqueraient d'étouffer.
  Veillez à ne pas détiériorer le circuit frigorifique de votre ancien apparéil jusqu'à son enlèvement ou son transport dans une déchetterie mise en place par les communes. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne s'échépent accidentellement.
  Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante: PU au pentane.
• Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre commune.

Consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pourmettre en place l'appareil.
• Le réfrigerant R 600a utilise ne présente pas de danger pour l'environnement mais est inflammable.
• Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'en-flammer.
• En cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la piece.
• En cas de dépréciation de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les consignes de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne,mettre l'appareil hors service en débranchant I'appareil (sans tirer sur le cable) ou en étantou devissant) le fusible.
• Afin d'eviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avres Vente agreeé. Cette consigne s'applique également au remplacement du cable d'alimentation.

Recommendations d'utilisation

• Ne pas conserver de matieres explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammier au contact d'éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
  Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalement.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.

• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, appar兼ls de chauffage, appar兼ls à glace, etc.).
• Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
• Cet apparéil ne s'adresse pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas été laxés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
• Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigerés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
• Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glacons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Mise en place

• Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
• Caler solididement l'appareil installé à l'emplacement youlu, en réglant la hauteur des pieds à l'aide de la clé 10 fournie.
• Evitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, pres d'une cusinière, d'un chiffage ou de tout autre apparéil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau. La cave, par exemple, est un endroit idéal.
• Le site d'installation de votre apparéil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m³ pour 8 g de fluide réfrigerant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
• Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Respecter les instructions du chapitre "Mise en place et instructions de montage".
• Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigérateur ou congélateur!
• Oter toutes les securités de transport.

Raccordement électrique

Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, voir fig. A.

• Ne branchier l'appareil qu'à une prise de courant conforme avec mise à la terre.
  Le fusible de protection de la prise doit etre au moins de 10 A. S'assurer egalement que la prise de courant n'est pas située derriere l'appareil et qu'elle est facilement accessible.
• Ne pas
• raccarder l'appareil à des onduleurs*,
• utiliser l'appareil avec les "prises économique d'énergie": l'électronique pourrait être endommagée,
• raccorder sur une ballonge avec d'autres apparéils - danger de surchauffe.
• En detachant le cable secteur noué au dos de l'appareil, veiller à 0ter le serre-cable de l'appareil pour éviter toute vibration de ce dernier.

Mise en marche et arrêt de

l'appareil

• Mise en marche : appuyer sur l'interrupteur Marche-Arret ③ pour que l'affichage de température s'allume/clignote.
• A la mise en service et lorsque l'appareil est chaud, l'affchage indique des traits tant que la température n'est pas descendue en dessous de 0^ .
• L'éclairage* est allumé lorsqu'la porte est ouverte.
• Arrêt : appuyer pendant env. deux secondes sur l'interrupteur Marche-Arrêt pour que l'affichage de température s'éteigne.

Réglage de la température

Cet apparéil est réglé d'usine pour un régime de fonctionnement normal. Nous recommendons une température de -18^ .

• Abaisser la température :
  appuyer sur la touche de réglage DOWN ② .
• Elever la température :
  appuyer sur la touche de réglage UP ② .
• Lors du réglage de la température, la valeur de réglage clignote à l'affichage.
• Àprous une première pression sur la touche de réglage, l'affichage indique le réglage actuel, à savoir la dernière valeur réglée (= valeur théorique).
• Par de brèves pressions répétées sur la touche, le réglage change par paliers de 1^ ; une pression prolongée fait défilier les valeurs en continu.
• Environ 5 secondes après toute dernière pression sur une touche, l'électronique de l'appareil passag automatique à l'affichage de la température instantanée (= valeur réelle).
• La température peut être régée sur une plage allant de -14^ à -28^ .

En fonction du lieu d'installation de l'appareil, il n'est pas toujours possible d'obtenir la température la plus BASSE (par ex. lorsque la température ambiente est élevé).

Affichage de la température

En régime de fonctionnement normal, la température affichée est celle des denrées congelezes les plus chaudes ① . L'affichage clignote lorsque vous

• modifiez le réglage de la température et lorsque
• la température a augmente de plusieurs degrés, pour vous avertir qu'il y a perte de froid. Une brève augmentation de la température peut survenir, par exemple, lorsque vous introduisez des alliments frais "chauds", ainsi que lorsque vous sortez ou rangez des produits congelés, en raison d'une entree d'air chaud dans l'appareil. Lorsque la porte est refermée, l'électronique règle la température automatiquement sur la dernière valeur régée. Une brève augmentation de la température n'influe pas sur la qualité des produits congelés.
• Si l'affichage indique "F 1" à "F 5", l'appareil est en panne. Adressez-vous alors à votre Service Àpres Vente le plus proche, en indiquant l'affichage que vous avez observé; l'intervention en sera facilitée et d'autant plus rapide.

Alarme sonore

L'alarme sonore vous aide à préserver la qualité de vos denrées congelezés et à economiser de l'énergie.
L'alarme sonore s'eteint

• en appuyant sur la touche d'arrêt alarmé (5),
• automatiquement lorsque la température de conservation atteinte est suffisamment BASSE ou en refermant la porte.

Alarme porte ouverte

• Cette alarme retentit toujours si la porte est restée ouverte plus de 60 s environ. Vous pouvez l'éteindre tant que la porte est ouverte. En referment la porte, vous réactive la fonction d'alarme.

Alarme élevation de température

• L'alarme sonore retentit toujours lorsque la température du congelateur n'est pas assez BASSE (dépend du réglage de température sélectionné).
• Simultanément, l'affichage de la température clignote.

Causes possibles :

des produits frais ont ete introduits dans le congelateur alors qu'ils etaient enore chauds,
- une quantité excessive d'air chaud ambient s'est introduite dans le congélateur pendant que vous rangiez ou sortiez vos produits.

L'affichage de la température clignotera tant que l'incident détesté par l'alarme ne sera pas éliminé. L'affichage arrête ensuite de clignoter et sera permanent, reactivant automatiquement la fonction d'alarme sonore.

Coupure de courant/affichage FrostControl

Le message nR indiqué par l'affichage signifie que la température du congélateur a subi une élevation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant.

• Si vous appuyez sur la touche d'alarme ⑤ alors que le message nR apparait à l'affichage, ce dernier indiquera la température la plus élevé atteinte pendant la coupure de courant.
• Selon l'élévation de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation.
• La température "la plus élevée" sera affichée pendant environ 1 mn. Ensuite, l'électronique indiquera la température instantanée du congelateur. En appuyant à nouveau sur la touche d'alarme, l'affichage peut être effacé immédiatement.

Au terme de la coupure de courant, l'appareil fonctionne à nouveau en fonction des derniers régages de température sélectionnés.

Fonctions supplémentaires

Au moyen du mode de réglage, vous pouvez avoir recours à la sécurité enfants et modifier l'intensité lumineuse de l'affichage*:

Activer le mode de réglage :

• Appuyer pendant env. 5 sec. sur la touche SuperFrost - la touche SuperFrost clignote - l'écran affiche c pour sécurité enfants.
  Note : la valeur à modifier clignote.
• En appuyant sur la touche Up/Down, Sélectionner la fonction désirée :

c = sécurité enfants ou h = intensité lumineuse.

• En appuyant brievement sur la touche SuperFrost, selec-tionner/confirmer la fonction :

• Pour c = sécurité enfants en appuyant sur la touche Up/Down, sélectionner c1 = sécurité enfants ON ou c0 = sécurité enfants OFF et confirmer avec la touche SuperFrost. Lorsque le symbole ⑥ luit, la sécurité enfants est activ

• Pour h = intensité lumineuse en appuyant sur la touche Up/Down, Sélectionner h1= intensité lumineuse minimale jusqu'à h5 = intensité lumineuse maximale et confirmer avec la touche SuperFrost.

Quitter le mode de réglage :

• En appuyant sur la touche On/Off, vous terminez le mode de réglage. ÀpRES 2 min. le système électronique commute automatiquement.
• Le service de réglage standard est de nouveau actif.

SuperFrost

fig.A1

Les produits frais doivent être congélés à cœur le plusrapidement possible. Pour cela, les produits déjà stockés dansvotre congélateur doivent obtenir une "réserve de froid".

Cette opération est possible grâce au mode SuperFrost et permet de préserver au moins valeur nutritive, aspect et saveur des denrées congelezés.

• La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation ... kg/24h", voir fig. A2/④ . Cette valeur maximale varie selon le mode et sa classe climatique.

Congélation en mode SuperFrost

• Appuyer brièvement sur la touche SuperFrost ④ pour qu'elle s'allume.

La température de congélation s'abaisse, l'appareil passé à sa puissance maximale.

• Pour congeler une petite quantité de produits, attendre environ 6 heures. C'est généralement suffisant. Pour congeler la quantité maximal de produits (voir plaquette signalétique), attendre environ 24 heures.
• Introduire ensuite les produits frais de préférence dans les tiroirs du haut.

Pour congelever la quantité maximale de denrées,sterol les tiroirs et placer les produits emballés directement sur les plaques. Avec condélation, remettre les tiroirs et y ranger les produits.

• Le mode SuperFrost s'arrête automatiquement au bout de 30 (au plus tard 65) heures en fonction des paramètres requis. La congélation est alors terminée. La touche

SuperFrost est étéeinte. L'appareil fonctionné à nouveau en régime normal, très économique.

Remarque : en mode SuperFrost, l'appareil fonctionne à sa puissance maximale, ce qui peut faire augmenter provisoirement le niveau de bruit du compresseur.

Le mode SuperFrost n'est pas nécessaire si :

• vous introduizez des surgelés dans votre conGPLateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation et la conservation

• Aliments pouvant être congeles : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés.

Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses.

• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, écipients recyclables en plastique, métal et aluminium.
• Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.

• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préserverz ainsi toute la qualite de vos aliments.

• Emballez toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :

• fruits et légumes : paquets de 1 kg maximum,
• viandes : paquets de 2,5 kg maximum.
• Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidirrapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération).
• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement salés et épicides. Certaines épices perdent de leur saveur lors de la congélation.
• Ne jamais placer de bouteilles ou cannettes contenant une boisson gazeuse dans le congélateur, car elles pouraient explodeer. Dans le cas d'une réfrigération rapide de boissons,steroler les bouteilles au bout d'une heures maximum.
• Pour la conservation : chaque tiroir/plaque résiste à une charge maximale de 25 kg de produits congelés.
• Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à con-geler directement sur les plaques.
• Seul le tiroir du bas doit toujours rester dans l'appareil.
  Pour sortir les tiroirs : tirer jusqu'à la butée et soulever par l'avant.
• Si vous retirez les tiroirs, ne cachez pas les fentes de ventilation de la paroi arrêté, c'est important pour un fonctionnement sans problème.
• Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum de l'énergie.
• Ne pas dépasser la date limite de conservation indiquée.

• Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner le plusrapidement possible les alimentés venant d'être décongelés.Les alimentés congelés peuvent être décongelés de la manière suivante :
• au four/au four à chaleur tournante
• au micro-ondes
• à température ambiente
• dans votre réfrigérateur ; le froid dissipé est utilisé pour la réfrigération des autres alimentés.
• Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation.
• Les légumes peuvent être cuits alors qu'ils sont encore congeçelés (temps de cuisson réduit de moitié).

plats cuisinés
crème glacée
poisson
porc
légumes
fruits

saucisses
pain
championons
gibier
volailles
bœuf/veau

G

Le système d'identification des tiroirs*

Les alimentés congélés doivent être consommés dans la limite des périis de conservation recommendés. Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.

Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des alimentés gras, respecter les valeurs inférieures indiquées.

La tablette de congélation*

La tablette de congélation permet de congeler des fruits (baies, morceaux de fruits), fines herbes et légumes sans qu'ils ne se collent entre eux. Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

• Etaler les produits à congeler sur la tablette de congélation, fig. H.
• Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir.
  Pour décongeler, étaler à nouveau les produits congelés les uns à côté des autres.

Les accumulateurs de froid*

En cas de coupure de courant, les accumulateurs evitant une remontée trop rapide de la température du congelateur, réservant ainsi au moins la qualité des alimentés stockés.

• Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. I.
• Pour obtenir la "durée de conservation maximale en cas de panne", placez les accumulateurs de froid congeles directement dans le tiroir supérieur, sur les alimentés congelés.

Préparation de glacons

• Remplir d'eau le bac à glaçons.
• Placer le bac à gaçons dans l'appareil et laisser geler.
• Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passé un court instant sous l'eau courante.

VarioSpace*

• En-retirant un tiroir et sa plaque de support, vous obtenez de la place disponible, correspondant à la hauteur de 2 tiroirs, pour congeler des denrées volumineuses. Vous pouvez ainsi congeler des volailles, des viandes, de gros morceaux de gibier, sans les découvert et les servir "en entier".Vous pouvez également stocker les gros gâteaux et les grands bacs de glace.
• Pour-retirer un tiroir (fig. K1), tirer jusqu'à la butée et soulever par l'avant.
• Pourzheimer une plaque (fig. K2), la soulever par l'avant etzheimer.
• Pour la remetre, proceder dans le sens inverse; insérer simplement la plaque support jusqu'à la butée.

Eclairage*

Si la porte est restée ouverte, L'éclairage s'eteint automatiquement au bout d'environ 15 mn. Si L'éclairage ne s'allume pas lors d'une courte ouverture de porte, alors que l'affichage de la température fonctionne, il est probable que l'ampoule d'éclairage soit défectueuse.

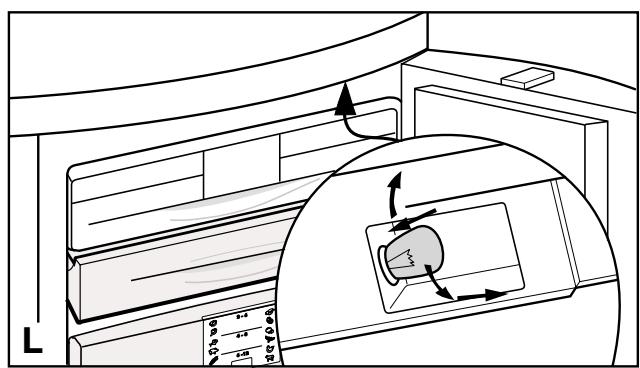

Remplacement de l'ampoule :

• Charactéristiques des ampôules : puissance maximale 15 W. Nature du courant et tension applicables à l'ampôule doivent coïncider avec les indications de la plaquette signalétique de votre apparéil. Utiliser seulement des ampôules de même dimension ; douille : E14.
• Arrête l'appareil. Débrancher la prise ou oter (ou dévisser) le fusible de la prise.
• Remplacer l'ampoule située sous le bandeau de commande comme indiqué sur la figure.

Conseils pour le dégivrage

Le système NoFrost assure le dégivrage automatique de l'appareil.

L'humidité produit se condense sur l'évaporateur, où elle gèle. Gráce au dégivrage automatique et périodique de l'appléil, la glace fond et s'évapore ensuite grâce à la chaleur dégagée par le compréseur.

Le principe du dégivrage automatique assure que le conge-lateur reste toujours exempt de glace ; il supprime les pertes

de temps dues au dégivrage manuel.

Nettoyage

• Avant d'effectuer le nettoyage, arrêté impératifement l'appareil. Débrancher la prise de l'appareil ou oter (ou dévisser) le fusible.
  Nettoyer à la main l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à visselle. Ne pas utiliser d'appareil de nettoyage à vapeur - risque de dommages matériels et corporels!
• Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre. N'utilisez pour l'intérieur de l'appareil que des nettoyants et des produits d'entretien non nocifs pour les alimentés.
• Nettoyer les apparèils en version acier inox* avec un produit nettoyant pour acier inox vendu habituèlement dans le commerce.
• Pour obtenir une protection maximale, veuillez appliquer un produit d'entretien spécial pour acier inox après le nettoyage, uniformement et dans le sens du polissage. Au début, il est normal de constater des emplacements plussons et des zones où la couleur de la surface de l'inox est plus intense.
• N'utilise jamais d'éponce abrasive/grattoir, de produits de nettoyage concentrés, de détergents sableux, fortement chlorures ou acides ou de solvants chimiques ; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
• Eviter que l'eau de nettoyage ne s'infiltrre dans les parties électriques et par les grilles de ventilation. Essuyer l'ap-pareil.
• Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
  Nettoyer, depoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil). L'accumulation de poussière provoque une surconsommation d'énergie.
  Veiller à n'arracher, tordre ou déterminer aucun cable, ni aucune partie de l'appareil.
• Rebrancher et remetre ensuite l'appareil en marche. Activer la fonction SuperFrost et charger l'appareil lorsque la température est assez BASSE.

Si vous appeareil doit rester longtemps sans fonctionner, le vider, le débrancher, le nettoyer comme décrit ci-dessus et laisser la porte ouverte pour éviter la formation de mauvaises odeurs.

Votre apparéil est conçu et construit de sorte à assurer laffective sécurité d'emploi et une grande longévité.

Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Voussouspoucezremediervous-memeauxpannessuivantesencontrolantlescausespossibles：

Panne -Cause possible et remede

L'appareil ne fonctionne pas, l'affichage est eteint

• L'appareil est-il enonne position marche?
• La prise de courant est-elle bien enforcée?
• Le faisible de la prise est-il en bon etat?

L'éclairage* ne fonctionne pas

• L'appareil est-il en marche?
• La porte est-elle restée ouverte pendant plus de 15 mn ?
• L'ampoule est-elle défectueuse? Contrôler et replacer l'ampoule en vous référant au chapitre "Eclairage*".

L'appareil est trop bruyant

• L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximité entrent-ils en vibration lorsque le comprésseur fonctionne?

Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds régables, écarter les bouteilles et les réciPIents pour éviter tout contact.

• Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigerant.

Un clc à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenché ou s'arrête automatiquement.

Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenché. L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance de refroidissement.

Le compresseur fonctionne trop longtemps

• Pour les modèles superisolés, il s'agit d'un fonctionnement normal. En cas de faibles besoin en froid, le comprésseur à vitesse variable* passes à une vitesse de rotation basse. Bien que le temps de course s'en trouve augmenté jusqu'à presque fonctionner en marche continue, des économies d'énergie sont réalisées.

L'alarme retentit, la tempétaire n'est pas assez froide

• Des quantités trop importantes de produits frais ont-elles été stockées sans SuperFrost ? (voir chapitre "SuperFrost")
• La porte de l'appareil ferme-t-elle correctement ?
• La ventilation (admission et évacuation de l'air) est-elle bien réalisée ?

Libérer eventuèlement les grilles de ventilation obstruées.
- La température ambiente est-elle trop chaude ? (voir chapitre "Prescriptions")
- L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert ?
- Eventuèlement attendre que la température nécessaire se rétabillisse d'elle-même.

L'affichage indique le message nR

• Il y a eu une coupure/interruption passagère de l'alimentation électrique. Proceder en se référant au chapitre "Coupure de courant/affichage FrostControl".

Par endroits, la carrosserie de l'appareil peut être chaude

• Cela est tout à fait normal. La chaleur dissipée par le circuit frigorifique est utilisé pour éviter la condensation de l'eau.

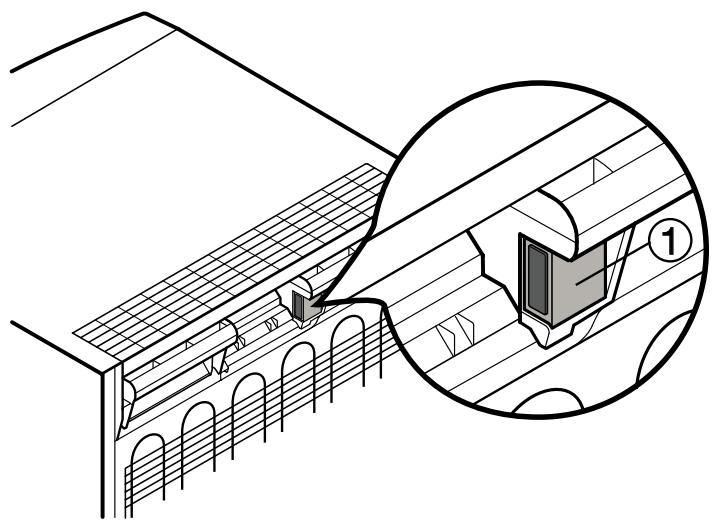

Plaquette signalétique et S.A.V.

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remedier vous-même à la panne, ou lorsque l'affichat température indique "F 1" à "F 5", alors l'appareil panne. Veuillez alors consulterer vos S.A.V. le plus pro (liste des adresses ci-jointe) en indiquant l'affichage vous avez observé, ainsi que

la désignation ①

le numero S.A.V. ② et

le numero de l'appareil ③

figurant sur la plaquette signalétique, fig. A2. Gráce à ces informations, le S.A.V. interviendra rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur du congélateur, à gauche.

Laissez l'appareil fermé jusqu'à ce que le Service Àprous Vente intervienne, afin d'éviter toute déperdition de froid.

Selon le modele et l'équipement, l'appareil peut être équipé d'une connexion supplémentaire pour un module Net@Home en option.

Vous pouvez raccorder au besoin un module TeleSafe ou un module esclave pour bus domestique. Vous pouvez vous procurer les modules auprès de votre revendeur spécialisé. Vous pouvez vérifier sur la paroi arrêté de l'appareil en haut si votre apparéil est équipé d'une connexion appropriée ① :

Module TeleSafe

Avec le module TeleSafe, vous pouvez être averti immédiatement en cas de défaillance.

En cas de déclenchement d'une alarme de température, de coupure de courant ou d'une autre signalisation de défaut (F1 à F5), l'état de défaut est directement signalé au contact d'alarme.

Le contact d'alarme peut être raccordé aux unités d'évaluation suivantes :

• installations téléphoniques avec entrée de signal correspondante,
• un système d'alarme domestique / de gestion technique du bathtub,
• un dispositif automatique de numérotation et d'anneces sonores.

En cas de déclenchement d'une alarme, un numéro prédéterminé est appelé et uneannounce enregistrée est activée.

Module pour bus domestique

Avec le module esclave pour bus domestique, vous pouvez intégrer votre apparéil dans une interconnexion privée existante (EHS-Powerline). Avec un apparéil de contrôle conforme, vous pouvez

• commander à distance toutes les fonctions de l'appareil ou
• afficher l' état de l'appareil, par ex. averissement en cas de porte ouverte ou la température de réfrigération/congélation actuelle, ou
• monter le HomeDialogSystem de Liebherr.
  Un congelateur situé dans la cave peut donc être commandé via l'affichage du combiné réfrigérateur-congelateur situé dans la cuisine (réglage de la température, activation de la fonction SuperFrost ou DuraFrost). Toutes les fonctions d'affichage (température, alarme de porte, coupure de courant) peuvent également être appelées.

Pour de plus amples informations, veuillez consulter le site Internet www.liebherr.com

Dimensions

Les dimensions hors tout sont indiquées dans la fig. S et dans le tableau suivant :

Appareil, volume brut [I] (voir plaquette signalétique)		Dimensions extérieures [mm]
		A	B	C	D	E	F
162	(18.)	1250	600	631	614	644	1179
200	(21.)	1447	600	631	614	644	1179
238	(25.)	1644	600	631	614	644	1179
276	(28.)	1841	600	631	614	644	1179
188	(20.)	1250	660	683	662	704	1287
233	(24.)	1447	660	683	662	704	1287
279	(29.)	1644	660	683	662	704	1287
324	(33.)	1841	660	683	662	704	1287

Mise en place

• Ne pas installer cet apparéil directement à côte d'un autre réfrigerateur ou congélateur. Ceci est important pour éviter tout dommage suite aux écoulements d'eau de condensation.
• Cette consigne ne s'applique pas aux modèles Side-by-Side (SBS). Ceux-ci sont en effet concus pour l'installation Side-by-Mode avec un réfrigérateur/congélateur. Les "Instructions de montage pour les combinés Side-by-Mode" sont fournies dans le sachet accessoires du congélateur SBS ou de l'appareil avec congélateur.

Inversion du sens d'ouverture de la porte

Sur les appareil prévus pour l'installation libre, vous pouvez inverser le sens d'ouverture de la porte.
Sur les appareils SBS en version acier inox, le sens d'ouverture de la porte ne peut pas etre inversé.

• Toujoures effectuer l'inversion du sens d'ouverture de la porte lorsque la fiche de secteur est tirée!
• Fig. T: Porte ouverte, désenclipser la plinthe ① côté charnière à l'aide d'un tournevis et la tirer vers l'avant.
• Désenclipser le cache ② à l'aide d'un tournevis. Fermer la porte.
• Dévisser la vis M5 ③.
• Tirer vers le bas l'élement pivotant ④ avec son pivot ⑤, basculer l'ensemble et le déposer.
• Ouvrir la porte, la basculer par le bas et la retirer. Veiller à ne pas perdre les rondelles d'écartement ⑩.
• Poser tous les éléments de charnière sur le côte opposé :
• En haut, procéder comme suit en fonction de la variante : Variante I (bandeau de commande visible) : désenclipser les caches ⑧ avec un tournevis à l'avant et les enlever de biais vers le bas. Dévisser le pivot ⑦ et le visser du côté opposé en utilisant l'embout à six pans creux de la clef plate fournie (clef de 5). Remonter les caches ⑧ : les remettre en place à l'arrière et les encliqueter à l'avant. Variante II (bandeau de commande couvert) : soulever le cache ⑧ côté poignée, le déplacer vers l'extérieur ; soulever le cache côté charnière et l'enlever.
• Dévisser la tôle de mise à la terre 21 : d'abord la vis de mise à la terre 20, ensuite la vis de fixation interieure 25.
• Dévisser le support ⑨ : desserrer d'abord la vis de mise à la terre ②0, ensuite les vis de fixation ②5. Placer le support ⑨ du côté opposé : pour facilititer le montage, placer le support par le haut et le serrer à fond d'abord avec la vis de fixation supérieure ②5 M5, puis avec la vis ②5 et enfin avec la vis de mise à la terre ②0 M4.
• Tourner sur 180^ la tôle de mise à la terre (2) et la revisser

sur le nouveau côté de la poignée : placer d'abord la vis de fixation ⑤ et ensuite la vis de mise à la terre ②0.

• Placer le pivot ⑦ dans l'autre trou de fixation en utilisant l'embout à six pans creux de la clef plate fournie (clef de 5).
• Remonter les caches ⑧ : glisser le cache côté charnière vers l'extérieur et l'encliqueter ; glisser le cache côté poignée de l'extérieur et l'encliqueter.
• Charnière inférieure : soulever la piece d'écartement (13) et la poser sur le côte opposé.
  Pose de la porte :
• Extraire les bouchons (14) des paliers de porte et les poser sur le côté opposé.
• Accrocher la porte dans le pivot ⑦. Veiller à ne pas perdre les rondelles d'écartement. Fermer la porte.
• Tourner l'élément pivotant ④ de 180^ , extraire le pivot ⑤ et assembler l'ensemble à l'envers. Monter l'ensemble sur le support ⑤ : pour cela, engager le pivot à travers le support dans le palier de porte, rabattre l'élément pivotant, le pousser vers le haut et le prémonter à l'aide de la vis ③ .
• Aligner à fleur la porte à la carrosserie de l'appareil à l'aide du trou oblong du support (19), puis serrer à fond la vis (3).
• Mettre en place la plinthe ① et appuyer pour l'enclipseir.
• Porte ouverte, poser le cache ② dans la plinthe à l'avant, l'enclipser à l'arrière.
• Déplacer la poignée (15) et les bouchons (18). Lorsque la porte est ouverte, déboîter doucement les plaques d'appui (17) à l'avant et les pousser sur le côté ; dévisser la poignée.

Faire l'inverse lors du montage : insérer les plaques et penser à bien les enclencher.

Insertion entre deux éléments de cuisine

Fig. U. Les apparèils largeur 600 mm autorisent une intégration entre les éléments de cuisine. Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.

Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élement haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élement et le mur, sur toute la largeur de l'élement. L'ouverture d'aération disponible sous le plateau de la cuisine devra partager une section minimale de 300 cm². Plus la ventilation est performante, plus la consommation électrique de l'appareil est réduite.

• Lorsque l'appareil est enchâssé entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être placé directement à côté du meuble de cuisine. La porte de l'appareil, située sur le côté à 34 mm et en son centre à 51 mm de la façade du meuble, peut ainsi s'ouvrir et se fermer très facilement.
• Lorsque l'appareil est placé pres d'un mur ④ , laisser un espace de 36 mm minimum côte charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).

① Élement haut

③ Paroi du meuble

② Réfrigérateur/Congélateur

(4) Mur

Montage des panneaux décors

pour les apparèils blancs d'une largeur de B = 600 mm et d'une hauteur de A = 1841 mm :

Les panneaux décors et les cadres d'habillage vous permettent d'assortir la façade de votre apparéil à vos éléments de cuisine ou de la dette en valeur.

Voussoupvezyouspucraridespanneauxdecorschezvotrefournisseurede meublesde cuisine.Lescadresd'habillage sontdisponibleschezvoretrevendeurspecialised.

Si vous souhaitez réaliser vous-même le montage des pan-neaux décors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Les poignées de portes doivent être remplacées par les poignées rigides livrées avec le kit optionnel des cadres d'habillage.

Pour toute autre instruction de montage ou indication de cotes, veuillez consulter le mode d'emploi fourni avec le kit de montage.

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipment et les caractéristiques techniques de ses apparéils.
