CEF 3525 - Réfrigérateur-congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec congélateur
Caractéristiques techniques principales	Technologie NoFrost, classe énergétique A++, volume total de 319 litres
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 186 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	75 kg
Compatibilités	Compatible avec les accessoires Liebherr
Fonctions principales	Contrôle électronique, éclairage LED, compartiment à légumes BioFresh
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage automatique du congélateur
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CEF 3525 LIEBHERR

Que faire si mon réfrigérateur LIEBHERR CEF 3525 ne refroidit pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ventilations ne sont pas obstruées et que les joints de porte sont en bon état. Nettoyez les serpentins à l'arrière de l'appareil.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement du réfrigérateur, comme le bruit du compresseur ou des ventilateurs. Si le bruit est inhabituel ou très fort, vérifiez que l'appareil est niveau et qu'il n'y a pas d'objets qui vibrent à l'intérieur.

Comment dégivrer mon réfrigérateur LIEBHERR CEF 3525 ?

Débranchez l'appareil et laissez la porte ouverte pour permettre au givre de fondre. Vous pouvez placer des serviettes ou un récipient en dessous pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever le givre.

Y a-t-il une fonction d'alarme sur le LIEBHERR CEF 3525 ?

Oui, le réfrigérateur est équipé d'une alarme qui se déclenche si la température intérieure dépasse un certain seuil. Vérifiez les réglages et assurez-vous que la porte est bien fermée.

Comment puis-je nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. Assurez-vous de bien sécher après le nettoyage avant de remettre des aliments à l'intérieur.

Mon réfrigérateur a une odeur désagréable, que faire ?

Vérifiez les aliments pour tout produit périmé ou avarié. Nettoyez les étagères et les bacs avec un mélange de vinaigre et d'eau pour éliminer les odeurs. Vous pouvez également placer un bol de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Comment régler la température de mon réfrigérateur LIEBHERR CEF 3525 ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour régler la température. Consultez le manuel d'utilisation pour des instructions spécifiques sur le réglage des températures.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée, car la lumière s'éteint automatiquement lorsque la porte est fermée.

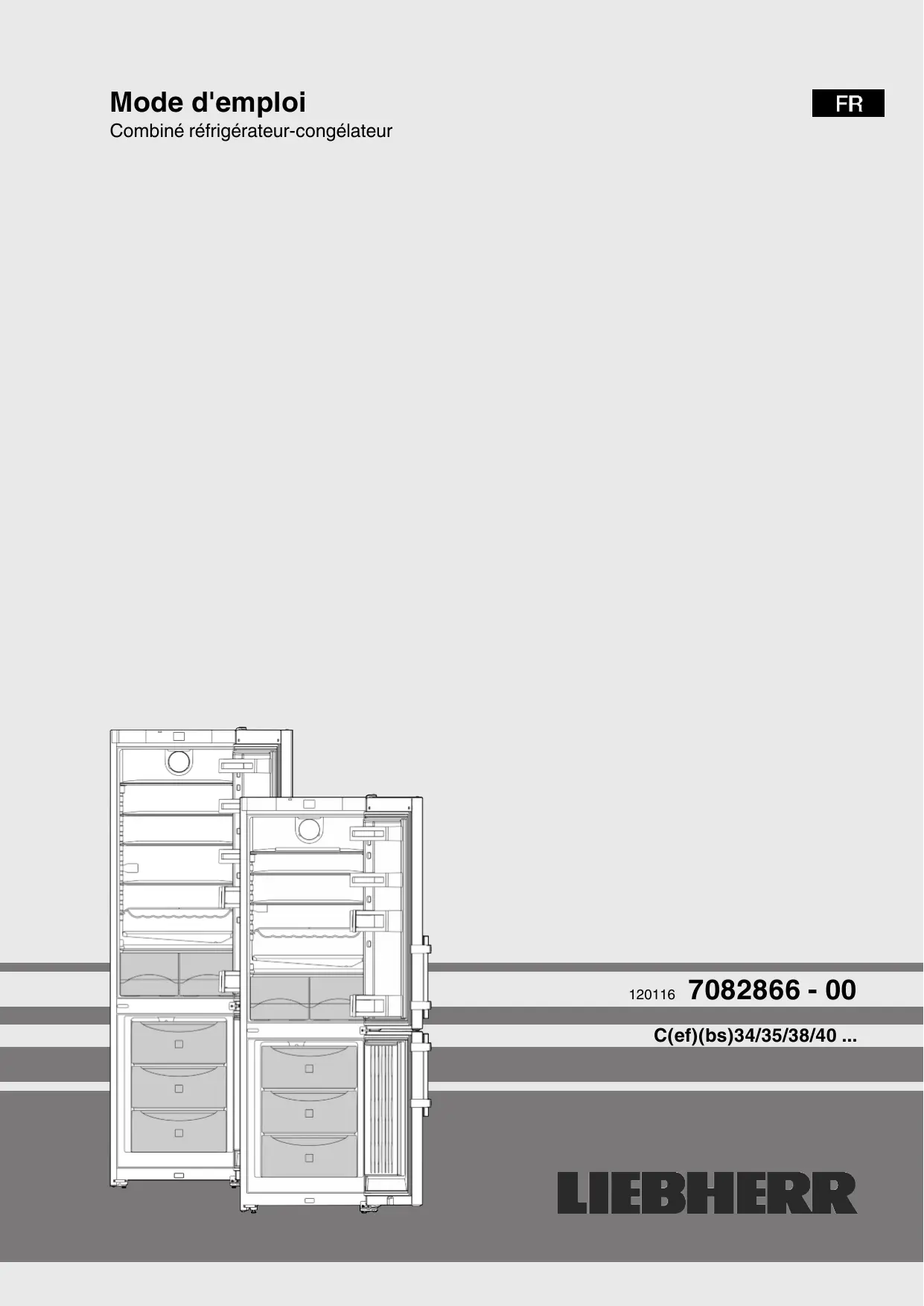

MODE D'EMPLOI CEF 3525 LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Description de l'appareil et de son équipement.... 2

1.2 Domaine d'application de l'appareil 3

1.3 Conformité 3

1.4 Dimensions 3

1.5 Economiser de l'énergie 3

1.6 SmartDevice 4

2 Consignes de sécurité générales 4

3. Éléments de commande et d'affichage. 5

3.1 Écran d'accueil 5

3.2 Structure de commande 5

3.3 Navigation 5

3.4 Symboles d'affichage 6

3.5 Options de l'appareil 6

4 Mise en service. 6

4.1 Transport de l'appareil 6

4.2 Mise en place de l'appareil 6

4.3 Inversion du sens d'ouverture de la porte 7

4.4 Insertion entre deux éléments de cuisine 9

4.5 Éliminer l'emballage 9

4.6 Brancher l'appareil. 9

4.7 Enclencher l'appareil 9

5 Commande 10

5.1 Modification de l'unité de température 10

5.2 Verrouillage des enfants 10

5.3 Mode Sabbath 10

5.4 Réfrigérateur 10

6.1 Dégivrer manuellement 14

6.2 Nettoyage de l'appareil 15

6.3 SAV 15

7 Dysfonctionnements 16

8 Messages 16

9 Mise hors service 17

9.1 Arrêt de l'appareil 17

9.2 Mise hors service 18

10. Eliminer l'appareil. 18

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un, les résultats de manipulation par un.

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

Fig. 1

(1) Éléments de commande et de contrôle (2) Balconnet de contrepartie, modulable (3) Porte-bouteilles, décalable (4) Balconnet à bouteilles (5) Surface de rangement, divisible (6) Compartiment à œufs

(7) Surface de rangement, modulable (8) Compartiment à bouteilles (9) Zone la plus froide

(10) Bacs à légumes (11) Plaque signalétique (12) Tiroir de congélation (13) VarioSpace (14) Bac à épluchures (15) Pieds réglables à l'avant, roulettes de transport à l'arrière (16) Poignées de transport (17) Orifice d'écoulement

Utilisation conforme

L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion
• Utilisation sur des supports mobiles tels qu'en avires, trains ou avions Stockage d'animaux vivants

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe clima-tique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon la consigne des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectués en tenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

1.4 Dimensions

Fig. 2

	h	a	g	e	d	c	c'
C(ef)(bs)3425	1817	600	625x	665x	1172x	600	644
Cef3405	1817	600	625x	665x	1172x	600	644
C(ef)3525	1817	600	625x	665x	1172x	600	644
C(ef)3825	2011	600	625x	665x	1172x	600	644
C(ef)4025	2011	600	625x	665x	1172x	600	644

Dans le cas d'appareils dotés des entreprises murales fournies, les dimensions augmentent de 35 mm (voir 4.2).

1.5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambience (voir 1.2).
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les denrées alimentaires en les triant (voir Vue d'ensemble de l'appareil).
• Conserver tous les aliments dans leur emballage et couverts. Ceci permet d'éviter la formation de givre. Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Pour ranger des alimentés chauds : les laisser refroidir à la température régnant dans la pièce.
• Décongeler les produits congelés dans le réfrigérateur.
• En présence d'une couche de givre épaissie : dégivrer l'appareil.
• En cas d'absence prolongée pendant les vacances, vider le compartiment réfrigération et l'éteindre.

Les dépôts de poussière augmentent la consommation d'énergie.

• Une fois par an, dégivrez le réfrigérateur avec l'échangeur de chaleur - grille en métal au dos de l'appareil.

1.6 Smartdevice

L'appareil est prêt pour l'intégration dans un SmartHome et des prestations de service avancées. D'autres options peuvent être activées grâce à une SmartDeviceBox. L'activation a lieu via le portail clients MyLiebherr.

De plus amples informations sur la disponibilité, les conditions et les différentes options sont données sur le site www.smartdevice.liebherr.com.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilitaire ne doit pas être réalisés par des enfants sans surveillance.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S. A. V ou tout autre technicien qualifié.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie:

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbettières, etc.).
• ité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évitément échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs:

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Risques de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir

recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants. - Ne pas enlever la glace avec des ustensiles tranchants.

Risque d'écrasement :

• Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3.1 Écran d'accueil

Fig. 3

(1) Champ du compartiment réfrigérateur (2) Champ du compartiment congélateur

(3) Champ de menu (4) Écran

L'écran d'accueil est l'écran initial qui se présente à l'utilisateur. Tous les réglages s'effectuent à partir de cet écran.

Les fonctions peuvent être appelées et les valeurs modifiées en appuyant sur l'écran.

Champ du compartiment réfrigérateur

(2) Affichage de la température du compartiment réfrigérateur Fig. 4

Symbole du compartiment réfrigérateur

La température régée pour le compartiment réfrigérateur s'affiche.

Les réglages suivants peuvent être effectués :

• Réglages de la température
• Mise en marche et arrêt du compartiment réfrigerateur

Champ du compartiment condensateur

(2) Affichage de la température du compartiment congélateur Fig. 5

Symbole du compartiment congélateur

La température du compartiment congélateur s'affiche dans le champ du compartiment congélateur.

Les réglages suivants peuvent être effectués :

• Réglages de la température
• Mise en marche et arrêt du compartiment Congélateur

Lorsque le compartment congélateur est éteint, le compartment réfrigerateur s'éteint lui aussi.

Champ de menu

Menu principal Option activée

Le champ de menu donne accès aux options et aux réglages de l'appareil. Les options activées sont également représentées.

3.3 Navigation

Vous avez accès aux différentes options en appuyant sur le menu. Un signal sonore retentit après avoir confirmé une option ou un réglage. L'affichage passe à l'écran d'accueil.

L'appareil s'utilise à l'aide des symboles suivants :

Standby (veille) :

Mettre en marche l'appareil ou la zone de température.

Appeler les options.

Modifier le réglage (par exemple, régler la température).

Flèche de navigation à gauche / droite :

Choisissez les options et naviguez dans le menu.

Il est possible de parcourir les différentes options à l'aide des flèches de navigation. À propos de la dernière option, la première s'affiche de nouveau.

Interrompre la sélection.

L'affichageonneau niveau suivant ou à l'écran d'accueil.

Confirmer le choix.

Après la confirmation, l'affichage passe à l'écran d'accueil.

Activer / désactiver les options.

Après l'activation ou la désactivation d'une option, l'affichage passe à l'écran d'accueil.

Remettre le timer à zéro.

Accès au service après-vente

Remarque

Rarement doit n'est effectué en l'espace d'une minute, l'affichage retourne à l'écran d'accueil.

3.4 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'état de l'appareil.

Flèches vers le haut :

Augmentation de la température.

Flèches vers le bas :

Diminution de la température.

Standby (veille) :

L'appareil ou la zone de température s'éteint.

Des messages d'erreur actifs et des rappels apparaisent.

3.5 Options de l'appareil

Les options suivantes peuvent être activées ou régler, explications et possibilités de montage (voir Commande):

Option

SuperCoolx

SuperFrost

Ventilaturerx

Mode Shabbat

Sécurité enfants

Unité de température

Si l'option est activée, son symbole s'affiche dans le champ de menu.

Le symbole se désactive si l'option est terminée ou désactivée.

Attention

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballé. Ne pas transporter l'appareil seul.

Avertissement

Risque d'incendie du à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

Avertissement

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrière d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni autres dispositions sur les prises de courant situées sur la partie arrière de l'appareil.

Avertissement

Risque d'incendie du fluide réfrigérant!

Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

Veiller à ne pas endommager les tubes du circuit frigorifique.

Avertissement

Risque d'endommagement et d'incendie!

Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil!

Avertissement

Risque d'incendie et d'endommagement du à blocage des ouvertures d'aération! Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

Attention

Risque d'endommagement du à l'eau de condensation !

Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.

En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents. Toujours placer l'appareil avec la face arrêtée et avec les pièces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur. Ne déplacer l'appareil qu'à vide. Ne pas mettre en place l'appareil sans avoir recours à une aide. Plus l'appareil contient de réfrigérant R 600a, plus grand doit être le local dans lequel il se trouve. Dans de petits locaux, une fuite pourrait entraîner la formation d'un mélange gaz-air combustible. Selon la norme EN 378, le local d'installation doit être par 11 g de réfrigérant R 600a d'au moins 1m³. La quantité de réfrigérant de votre appareil figure sur la plaque signalétique à l'intérieur de l'appareil. Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgiront! Retirer les films de protection des cornières. Enlever tous les auxiliaires de transport.

Pour atteindre la consommation énergétique déclarée, les pièces d'écartement fournies avec certains appareils doivent être utilisées. Cela augmente la profondeur des appareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pièces d'écartement, mais présente une légère augmentation de sa consommation énergétique.

Pour un appareil accompagné de pièces d'écartement mural, monter ces pièces d'écartement sur la face arrière de l'appareil, en haut à gauche et à droite.

Éliminer l'emballage (voir 4.5).

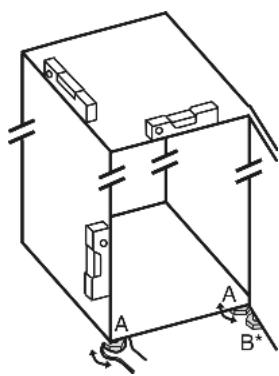

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau. Ensuite, étanconner la portepé: dévisser le pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol; ensuite tourner de

Remarque

Nettoyer l'appareil (voir 6.2). Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil. Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :

Assurez-vous d'avoir l'outillage suivant à portée de main :

Torx® 25 Torx® 15 Tournevis Évén. visseuse sans fil Si nécessaire, demander de l'aide à quelqu'un pour le montage

Remarque

Pour empêcher qu'elles ne tombent, sortez les denrées des bacs des contre-porte avant d'enlever la porte.

Fig. 7

Fermer la porte du haut. Enlever le cache Fig. 7 (1) vers l'avant et vers le haut. Retirer le cache Fig. 7 (2).

Attention

Risque de blessures lorsque la porte culbute!

Bien tenir la porte. Déposer la porte prudemment.

Dévisser le support d'appui supérieur Fig. 7 (3)(2 Torx® 25) Fig. 7 (4) et retirer vers le haut. Soulever la porte supérieure vers le haut et la mettre de côté.

4.3.2 Enlever la porte inférieure

Fermer la porte du bas. Retirer le pivot central Fig. 8 (11) de sa charnière et de la porte inférieure. Retirer le capuchon en plastique Fig. 8 (10).

Attention

Risque de blessures lorsque la porte culbute!

Bien tenir la porte. Déposer la porte prudemment.

Ouvrir la porte du bas. Dévisser le support d'appui du milieu Fig. 8 (13) (2 Torx® 25). Enlever la porte par le haut et la mesure de côté.

4.3.3 Inverser les éléments pivotants du milieu

Fig. 8

Retirer avec précaution le panneau-cache Fig. 8 (12). Visser le support d'appui du milieu Fig. 8 (13) avec le support pivoté Fig. 8 (14) sur le nouveau côté charnière (avec 4 Nm). Encliqueter de nouveau le panneau-cache Fig. 8 (12) tourné sur le nouveau côté poignée.

4.3.4 Inverser les éléments pivotants inférieurs

Fig. 9

Dévisser le pivot Fig. 9 (22) complètement avec le disque Fig. 9 (23) et le pied réglable Fig. 9 (24) vers le haut. Enlever le bouchon Fig. 9 (21). Dévisser Fig. 9 (26) le support d'appui Fig. 9 (25). Dévisser l'élément pivotant Fig. 9 (28) et le permuter dans le trou opposé du support d'appui. Soulever le cache côté poignée Fig. 9 (27) avec précaution et le positionner sur le côté opposé. Revisser à fond le support d'appui Fig. 9 (25) sur le nouveau côté charnière en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm. Replacer le bouchon Fig. 9 (21) dans l'autre trou. Replacer le pivot Fig. 9 (22) complètement avec le disque et le pied réglable. Faire attention à ce que les ergots d'encliquetage soient tournés vers l'arête.

Respectivement sur la porte supérieure et inférieure :

Permuter la pince élastique Fig. 10 (31) : appuyer sur l'ergot puis retirer la pince élastique. Insérer la pince élastique sur le nouveau côté charnière jusqu'à l'encliquetage.

Fig. 10

Fig. 11

Enlever le bouchon Fig. 11 (30) du coussinet de la porte et le permuter de l'autre côté. Démonter la poignée de porte Fig. 11 (32), les bouchons Fig. 11 (33) et les plaques d'appui Fig. 11 (34) et les permuter sur le côté opposé. Lors du montage des plaques d'appui, veillez à un encliquetage correct de l'autre côté.

4.3.6 Assembler la porte du bas

Placer la porte supérieure par le haut sur le pivot inférieur Fig. 9 (22). Fermer la porte. Remettre le capuchon en plastique Fig. 8 (10) sur le support d'appui central Fig. 8 (13). Placer le pivot du milieu Fig. 8 (11) sur le nouveau côté charnière à travers le support d'appui central Fig. 8 (13) dans la porte inférieure.

4.3.7 Assembler la porte du haut

Placer la porte supérieure sur le pivot du milieu Fig. 8 (11). Placer le support d'appui supérieur Fig. 7 (3) sur le nouveau côté charnière de porte. Visser le support d'appui supérieur à fond (avec 4 Nm) (2 Torx® 25) Fig. 7 (4). Percer les trous de vissage ou utiliser une visseuse sans fil. Faire encliqueter le cache Fig. 7 (1) et le cache Fig. 7 (2) du côté opposé.

4.3.8 Mettre les portes à niveau

Aligner éventuellement les portes à la carrosserie grâce aux deux trous longitudinaux dans le support d'appui inférieur Fig. 9 (25) et le support d'appui central Fig. 8 (13). Pour cela, dévisser la vis centrale du support d'appui inférieur Fig. 9 (25).

Avertissement

Risque de blessures lorsque la porte culbute! Si les éléments du support d'appui et de charnière ne sont pas serrées avec le bon couple de serrage, la porte peut culbuter.

Visser les supports d'appui avec un couple de serrage de 4 Nm. Vérifier la bonne fixation de chaque vis. Si nécessaire, desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

(1) Rehausse (2) Appareil

(3) Buffet de cuisine

(4) Mur

Dans le cas d'appareils avec pièces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2).

L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 12 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 12 (1) au-dessus de l'appareil.

En cas de réaménagement avec des buffets de cuisine, l'appareil peut être installé à côte d'un buffet. Pour pouvoir ouvrir complètement les portes, l'appareil doit déborder d'au moins 65mm^× par rapport à la façade du buffet. L'appareil peut déborder encore plus en fonction de la profondeur des buffets et de l'utilisation de cales d'épaisseur.

Attention

Risque de dommage par surchauffe suite à une ventilation insuffisante.

En cas de ventilation trop faible, le compresseur risque d'être endommagé.

Veiller à une ventilation suffisante. Respecter les exigences de ventilation.

Exigences de ventilation :

• Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
• La section de ventilation sous plafond doit être de 300 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 12 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

Avertissement

Risque d'étouffement avec les films et matériaux aux emballage! Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène* Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

Attention

Raccordement incorrect!

Détérioration de l'électronique. Ne pas utiliser d'onduleurs filaire. Ne pas utiliser de prise économique d'énergie.

Avertissement

Raccordement incorrect!

Incendie.

Ne pas utiliser de rallonge électrique. Ne pas utiliser de barres de distribution.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

Vérifier l'alimentation électrique. Enficher la prise de courant.

Remarque

Le mode démo est activé : Mode démo active ! apparait à l'écran. Désactiver le mode DEMO (voir Dysfonctionnements).

Remarque

Recommandation du fabricant :

Introduire les aliments congélés à une température de -18 °C ou plus basse.

Brancher et allumer l'appareil 2 heures avant d'introduire des aliments pour la première fois.

Si le symbole standby s'affiche sur tout l'écran :

Appuyer sur le symbole Standby. L'appareil est allumé. L'affichage passe à l'écran d'accueil. L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

Si le symbole standby s'affiche dans le champ des compartments réfrigérateur et congélateur :

Appuyer sur le symbole Standby dans le champ du compartiment congélation ou réfrigération. L'appareil est allumé. L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

Si l'écran est noir :

Appuyer sur l'écran. Le symbole veille apparait sur tout l'écran. Appuyer sur le symbole Standby. L'appareil est allumé. L'affichage passe à l'écran d'accueil. L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

4.7.2 Mise en marche du compartiment réfrigérateur

Le symbole Standby s'affiche dans le champ du compartiment réfrigérateur.

Appuyer sur le symbole Standby du champ du réfrigérateur. Le compartiment réfrigérateur est allumé. Le compartiment réfrigérateur se règle sur la température affichée. Ceci est représenté par les flèches vers le bas.

5.1 Modification de l'unité de température

L'affichage de la température peut être modifié de °C à °F.

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que °C s'affiche. Appuyer sur °F. La températe s'affiche en °F.

La procédure est la même pour passer de °F à °C.

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Activation du verrouillage enfants

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche. Appuyer sur ON. Le verrouillage enfants est activé.

5.2.2 Désactivation du verrouillage enfants

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche. Appuyer sur OFF. Le verrouillage enfants est désactivé.

5.3 Mode sabbath

Cette fonction respecte les croyances religieuses lors du sabbat et les traditions de la foi juive. Si le mode sabbat est activé, certaines fonctions de l'électronique de commande sont désactivées. Après le réglage du mode sabbat, vous ne devez plus vous soucier des voyants, des chiffres, des symboles, des affichages, des messages d'alarme et des ventilateurs. Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tenir compte de l'utilisation du réfrigerateur. Après une coupure de courant, l'appareil se remet automatiquement en mode sabbat.

Avertissement

Risque d'intoxication alimentaire!

Ce message n'est pas enregistré en cas de coupure de courant pendant le mode Sabbat. Une fois la coupure de courant terminée, l'appareil continue de fonctionner en mode Sabbat. Lorsque ce mode prend fin, le système n'édite pas de message relatif à la coupure de courant dans l'écran d'affichage de la température.

En cas de coupure de courant pendant le mode Sabbat :

vérifier la qualité des aliments. Ne pas consommer d'aliments décongelés!

• Toutes les fonctions sont bloquées jusqu'à l'extinction du mode Sabbat.
• Si les fonctions SuperFrost, SuperCool, la ventilation etc. sont activées lorsque le mode Sabbat est en marche, elles restent actives.
• L'appareil n'émet pas de signal sonore et n'affiche pas d'avis de réglement dans l'écran d'affichage de la température (par ex. alarme de température, alarme porte ouverte) L'éclairage intérieur est désactivé.

5.3.1 Activation du sabbathmode

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le SabbathMode s'affiche. Appuyer sur ON. Le SabbathMode est activé. Seul le symbole SabbathMode s'affiche à l'écran.

Le SabbathMode s'éteint automatiquement après 120 secondes, s'il n'a pas été préalablement désactivé manuellement. L'affichage passe à l'écran d'accueil.

5.3.2 Désactivation du sabbathmode

Appuyer sur l'écran. Appuyer sur OFF. Le SabbathMode est désactivé.

5.4 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintenir les fentes d'aération du ventilateur dégagées.

Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil) Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des pièces fermés ou couverts. Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreposer ensemble des tomates avec des kiwis ou du chou. Utiliser la surface avant du fond du réfrigerateur uniquement pour entreposer temporairement des aliments réfrigerés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisés à l'avance et d'autres alimentés facilement périssables, qui réagissant de manière sensible en cas d'interruption de la chaîne du froid, nécessitent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des alimentés.

Respect de la température

• Entreposer les alimentés les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Eviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des alimentés.

Règles relatives à l'hygiène des aliments

Sortir les alimentés de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaours). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers. Avoir recours aux instructions de service, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.4.3 Régler la température

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• La température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

La température est réglable de 9°C à 1°C.

Valeurs recommandées pour le réglage de la température : 5°C

Appuyer sur le champ du compartiment réfrigérateur. L'écran suivant s'affiche :

Fig. 13

Régler une température plus élevée :

Appuyer sur plus.

Régler une température plus basse :

Appuyer sur moins.

Lors de la sélection de la température la plus basse, le symbole moins est inactif.

Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche.

Confirmer la température désirée avec OK. L'affichage passe à l'écran d'accueil. La température sélectionnée s'affiche. Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.

5.4.4 SuperCool

Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.

Lorsque SuperCool est allumé, le ventilateur* peut fonctionner. L'appareil fonctionne à sa puissance de refroidissement maximale, le groupe frigorifique peut de ce fait être temporairement plus bruyant.

SuperCool entraîne une consommation d'énergie un peu plus élevée.

Activation de la fonction supercool

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool s'affiche. Appuyer sur le symbole SuperCool. L'écran suivant s'affiche :

Fig. 14

La durée peut être réglée sur quatre niveaux.

Régler durée:

Appuyer sur plus ou moins.

Lors de la sélection du niveau le plus bas, le symbole moins est inactif.

Lors de la sélection du niveau le plus haut, le symbole plus est inactif.

Confirmer la durée désirée avec START. L'affichage passe à l'écran d'accueil.

SuperCool est activé. La durée résiduelle et le symbole SuperCool s'affichent dans le champ du compartiment réfrigérateur. La diminution de température est représentée par les flèches vers le bas. L'appareil se remet en mode de fonctionnement normal à l'expiration de la durée résiduelle. La température returne à la valeur préréglée. Les flèches vers le haut représentent l'augmentation de température.

Arrêt prématuré de la fonction supercool

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool et la durée résiduelle s'affichent. Appuyer sur la durée résiduelle. Appuyer sur STOP. SuperCool est désactivé. La température retourne à la valeur prévue. Les flèches vers le haut représentent l'augmentation de température.

5.4.5 Ventilateur

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommandé :

• à température ambiante élevée (supérieure à 33 °C)
• en cas d'humidité de l'air élevée

Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

Enclencher le ventilateur

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le ventilateur s'affiche. Appuyer sur ON. Le ventilateur est activé.

Couper le ventilateur

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi long-temps que nécessaire pour que le ventilateur s'affiche. Appuyer sur OFF. Le ventilateur est désactivé.

Déplacer ou retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

Fig. 15

Soulever la tablette de rangement et la tirer un peu vers l'avant. Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.

Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. Les aliments congelés ne collent pas à la paroi arrière.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

Attention

Risque de coupures!

La tablette peut casser. Risque de coupures aux débris de verre. Uniquement retirer des tablettes vides.

Fig. 16

La tablette de verre avec butée (2) doit être derrière. La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas. Régler en hauteur : Sortir une à une les tablettes de verre par l'avant. Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue. Utiliser les deux surfaces d'appui : Soulever la tablette de verre supérieure, tirer en avant celle inférieure.

5.4.8 Balconnets de contre-porte

Fig. 17

Démonter les balconnets de contre-porte

Fig. 18

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

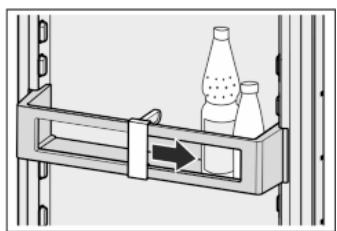

5.4.9 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.

5.5.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous « capacité de congélation... kg/24h »

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.

Un vide se constitue après fermeture de la porte. APRÈS la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.

Attention

Risque de blessure par des débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées. Ne pas congeler de bouteilles ni de canettes!

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.5.2 Durées de conservation

Durées de conservation des alimentés au concélateur (à titre indicatif) :
Glaces	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pains, pâtisseries et viennoisi-ries	2 à 6 mois

Durées de conservation des alimentés au congélateur (à titre indicatif) :
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Fruits, légumes	6 à 12 mois

Ces durées de conservation sont données à titre indicatif.

5.5.3 Dégivrer les alimentés

• Dans le compartiment réfrigérateur Au micro-ondes
• Dans le four / le four à chaleur tournante
• À température ambiante. Utiliser uniquement la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.

5.5.4 Réglage de la température

La température dépend des facteurs suivants :

• de la fréquence d'ouverture de la porte
• de la température de la pièce dans laquelle se trouve l'appareil
• du type, de la température et de la quantité d'aliments

Valeurs recommandées pour le réglage de la température : -18 °C

Appuyer sur le champ du compartiment congélateur. L'écran suivant s'affiche :

Fig. 19

Régler une température plus élevée :

Appuyer sur plus.

Régler une température plus BASSE : Appuyer sur moins.

Lors de la sélection de la température la plus BASSE, le symbole moins est inactif.

Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche.

Confirmer la température désirée avec OK. L'affichage passe à l'écran d'accueil. La température sélectionnée s'affiche. Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.

5.5.5 Superfrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à cœur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelées plus longtemps lorsque vous dégèleZ l'appareil.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la « Capacité de congestion... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.

Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrées à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelés en contact de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraîches allant jusqu'à environ 1 kg par jour

Activation de la fonction superfrost

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperFrost s'affiche. Appuyer sur ON. SuperFrost est activé. La température de congélation baise, l'appareil marche à une puissance frigorifique Tmaxale. En cas de petite quantité d'aliments congelés : Attendre 6 h environ. Placer les alimentés emballos dans les tiroirs du bas. En cas de quantité maximale d'aliments congelés plaque signalétique): Attendre 24 h environ. Sortir le tiroir du bas et placer les alimentents directement dans l'appareil de manière à ce qu'ils soient en contact avec le fond ou les parois laterales. SuperFrost s'eteint automatiquement après 65h environ. Le symbole SuperFrost s'eteint. Mettre les alimentés dans les tiroirs et les insérer de nouveau. L'appareil marche de nouveau en mode normal.

Arrêt de la fonction superfrost

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperFrost s'affiche. Appuyer sur OFF. SuperFrost est désactivé.

5.5.6 Tiroirs

Pour déposer les produits à conserver directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

Attention

Risque d'encourir des coupures! La dépose peut se briser. Risque de coupure aux débris. Bien tenir la dépose.

Retirer la tablette de rangement : la soulever devant et la tirer en dehors. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

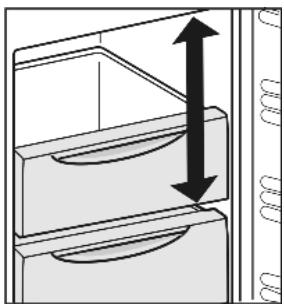

5.5.8 Variospace

Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent être congelés sans problème puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.

Compartment réfrigérateur :

Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrêtées sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2).

Compartment congélateur :

Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartment congélateur.

La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Attention

Risque de blessures et d'endommagement du à la vapeur chaude!

Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes dues ou des aerosols spéciaux dégivrage. Ne pas enlever la glace avec des ustensiles tranchants.

Un jour avant le dégivrage, enclencher le mode SuperFrost. Les denrées congélées auront ainsi une « réserve de froid supplémentaire. » Couper l'appareil. Débrancher l'appareil du réseau ou couper le fusible. Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais. Placer un récipient contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.

Le dégivrage est accéléré. L'eau de dégivrage est collectée dans les tiroirs.

Laisser la porte ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon. Nettoyer l'appareil (voir 6.2).

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur!

Attention

Un nettoyage incorrect endommage l'appareil! Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chloré ou de l'acide. Ne pas utiliser de solvants chimiques. Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces internes et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.

Attention

Risque de détérioration du au produit d'entretien pour acier inoxydable!

Les portes en acier inoxydable et les parois latérales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité.

Les produits d'entretien pour acier inoxydable attaquent les

Surfaces.

Les surfaces des portes et des parois latérales revêtues ainsi que les surfaces des portes et des parois latérales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détergent neutre. Un chiffon en microfibre peut également être utilisé en alternative.

Ne pas nettoyer l'inscription sur la surface de porte peinte avec des produits abrasifs et agressifs. En présence de saleté, passer un chiffon moelleux légèrement imbibé d'eau ou de produit nettoyant neutre.

Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. Éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.5.5). Lorsque la température est suffisamment froide : remettre en place les aliments.

6.3 SAV

Vérifier d'abord si vous pouvez remédier personnellement à l'erreur (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au service après-vente. L'adresse figure dans le répertoire du service après-vente ci-joint.

Avertissement

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien) que par le S. A. V.

Appeler la désignation de l'appareil (modèle et index), n° de service (service) et n° de série (n° série) à l'écran :

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Informations sur l'appareil s'affiche. Appuyer sur le symbole Informations sur l'appareil. Les informations sur l'appareil s'affichent. Prendre note des informations sur l'appareil. Pour accéder à l'écran d'accueil, appuyer sur le symbole Retour.

Fermer la porte. Informer le service après-vente et communiquer les informations nécessaires sur l'appareil. Ceci permet un service rapide et précis. Suivre les autres consignes du service après-vente.

Consulter la désignation de l'appareil Fig. 20 (1), le N° de service Fig. 20 (2) et le N° de série Fig. 20 (3) sur la plaque signalétique. La plaque signalétique se trouve à l'intérieur de l'appareil, sur le côté gauche.

Fig. 20

Accords de licence :

Les licences utilisées peuvent être consultées sous ©.

Appuyer sur ⋅

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devant cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le comprateur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED. Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillancement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.

Bruit de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Aligner l'appareil à l'aide des pieds de réglage. Espacer les bouteilles et les récipients.

DEMO s'affiche dans l'angle supérieur droit de l'écran.

Le mode de démonstration est activé. Débrancher le cordon d'alimentation.

Le rebrancher.

DEMO s'affiche à l'écran. Un laps de temps s'écoule. Appuyer sur STOP.

Les parois extérieures de l'appareil sont chaudes*

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération et la nettoyer. La température ambiente est trop élevé. Solution: (voir 1.2) L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir Entretien) De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution: (voir 5.5.5) L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas mis en marche. Mettre l'appareil en marche. La porte est restée ouverte plus de 15 min. L'éclairage interne s'éteint automatiquement après 15 min. lorsquela porte est ouverte. L'éclairage à DEL est défectueux ou le recouvrement est endommagé:

Avertissement

Risque de blessure du à un choc électrique!

Des pièces sous tension se trouvent sous le cache. Faire replacer ou réparer l'éclairage intérieur LED uniquement par le S. A. V. ou par un technicien qualifié spécialement formé.

Risque de blessures dû à la lampe à DEL!

L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.

Le joint de porte est défectueux ou doit être remplaçé pour d'autres raisons.

Sur certains appareils, le joint de porte peut être replacé. Son remplacement ne nécessite aucun outil. S'adresser au S. A. V. (voir Entretien).

L'appareil est givré ou de l'eau de condensation se forme.

Le joint de la porte est susceptible de glisser hors de la rainure. Vérifier le bon positionnement du joint de porte dans la rainure.

8 Messages

Les erreurs et les rappels sont signalés par un signal sonore et un message à l'écran. Le signal sonore s'intensifie en cas de message d'erreur et retentit plus fort. Il s'arrête uniquement lorsque le message est confirmé.

En présence de plusieurs messages simultanés, ceux prioritaires s'affichent en premier. Chaque message doit être acquitté individuellement.

Tant qu'un message est actif ou tant que l'erreur n'est pas éliminée, il persiste dans le champ de menu.

Remarque

Les détails du message peuvent être affichés via le champ de menu.

Appuyer sur le menu.

Appuyer sur le symbole Messages. En appuyant sur un message, l'affichage passe à celui suivant. Après le dernier message actif, l'affichage passe à l'écran d'accueil.

Remarque

Les détails du message peuvent être de nouveau affichés sur l'écran d'accueil. Appuyer sur le symbole Messages

En présence de plusieurs messages actifs, la barre de navigation indique le nombre et la position actuelle dans les messages.

Pour afficher le message suivant, appuyer sur OK.

Après le dernier message actif, l'affichage passe à l'écran d'accueil.

Alarme de porte

Si la porte reste ouverte plus de 60 secondes, l'avertisseur sonore retentit. Le symbole Alarme de porte affiche. L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. L'arrêt du signal sonore est actif tant que la porte est ouverte.

Appuyer sur le symbole Alarme de porte. L'avertisseur sonore s'arrête. L'affichage passe à l'écran d'accueil.

Alarme de température

L'avertisseur sonore retentit si la température n'est pas suffisamment froide. Le symbole Alarme de température s'affiche.

La température a trop augmenté pendant les dernières heures ou les derniers jours. Une fois l'anomalie éliminée, l'appareil marche selon le dernier réglage de la température.

Les causes à l'origine d'une température trop élevée peuvent être les suivantes :

• Des aliments frais chauds ont été introduits dans l'appareil
• Lors du choix et du prélèvement d'aliments, une quantité excessive d'air chaud ambiant a pénétré à l'intérieur de l'appareil
• Une coupure de courant prolongée s'est produite
• L'appareil est défectueux. Appuyer sur le symbole Alarme de température. L'avertisseur sonore s'arrête. La température la plus chaude ayant été atteinte pendant le dysfonctionnement s'affiche. Appuyer sur l'écran ou attendre 30 secondes. L'affichage passe à l'écran d'accueil. Les flèches et le symbole Alarme de température apparaisent dans le champ de température concerné . Le symbole Messages s'affiche dans le champ du menu Vérifier la qualité des aliments. Ne pas consommer les aliments avariés. Ne pas recongeler des aliments décongelés. Les symboles se désactivent lorsque la température théorique est atteinte. Si l'état d'alarme persiste ou si la température ne se règle pas de nouveau d'elle-même :

(voir Dysfonctionnements).

Panne de secteur

Un signal sonore retentit. Le symbole Panne de secteur s'affiche.

La température a trop augmenté à cause d'une panne de secteur ou d'une coupure de courant pendant les dernières heures ou les derniers jours. Lorsque le courant est rétabli, l'appareil marche de nouveau selon le dernier réglage de température. Les rappels actifs restent intacts.

Appuyer sur le symbole Panne de secteur. L'avertisseur sonore s'arrête. La température la plus chaude ayant été atteinte dans le compartiment congélateur pendant la panne de secteur s'affiche. Appuyer sur l'écran ou attendre 30 secondes. L'affichage passe à l'écran d'accueil. Les flèches et le symbole Alarme de température apparaissent dans le champ de température concerné _. Le symbole

Messages s'affiche dans le champ du menu

Vérifier la qualité des aliments. Ne pas consommer les aliments avariés. Ne pas recongeler des aliments décongelés. Les symboles se désactivent lorsque la température théorique est atteinte.

Dysfonctionnements de l'appareil

Un signal sonore retentit. Le symbole Panne de l'appareil avec son code d'erreur s'affiche.

Un composant de l'appareil s'avère défectueux.

Prendre note du code d'erreur. Appuyer sur le symbole Panne de l'appareil. L'avertisseur sonore s'arrête. L'affichage passe à l'écran d'accueil. S'adresser au service après-vente (voir Entretien).

Si l'erreur concerne une zone de température précise, le symbole Panne de l'appareil s'affiche dans le champ de température de la zone et non pas la température.

Remarque

Si l'appareil ou le compartiment réfrigérateur ou le compartiment congélateur ne s'éteint pas, le verrouillage enfants est actif. Désactiver le verrouillage enfants (voir 5.2.2).

9.1.1 Éteindre l'appareil via le menu

L'appareil est complètement éteint. L'écran devient noir.

Appuyer sur le menu. Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Standby s'affiche. Appuyer sur OK. Le symbole Standby apparait sur tout l'écran. L'appareil est complètement éteint. Le symbole Standby s'éteint après 10 minutes.

9.1.2 Éteindre l'appareil via le champ du compartiment congestion

L'arrêt du compartiment congélateur entraîne automatiquement l'arrêt du compartiment réfrigération ! L'écran reste allumé. Appuyer sur le champ du compartiment congélateur. Appuyer sur plus.

Avec avoir sélectionné la température la plus élevée, en exerçant une nouvelle pression, le symbole plus est inactif. Le symbole Standby s'affiche. Appuyer sur OK. Le symbole Standby s'affiche dans tous les champs de température. Les compartments congélateur et réfrigerateur sont éteints.

9.1.3 Arrêt du compartiment réfrigérateur

Le compartiment réfrigérateur peut être éteint séparément en cas de nécessité.

Appuyer sur le champ du compartiment réfrigérateur. Appuyer sur plus. Avec avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche. Appuyer sur OK. Le symbole Standby s'affiche dans le champ du réfrigérateur. Le compartiment réfrigérateur est éteint.

9.2 Mise hors service

Vider l'appareil. Couper l'appareil (voir Mise hors service). Sortir la fiche. Enlever la fiche de l'appareil si nécessaire : La sortie et la déplacer simultanément de gauche à droite. Nettoyer l'appareil (voir 6.2). Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

10 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant y contenu (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.
