ICS 3214 COMFORT - Réfrigérateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ICS 3214 COMFORT LIEBHERR au format PDF.
| Type de produit | Réfrigérateur avec compartiment congélateur intégré |
| Marque | LIEBHERR |
| Modèle | ICS 3214 COMFORT |
| Classe climatique | SN (10°C à 32°C), N (16°C à 32°C), ST (16°C à 38°C), T (16°C à 43°C) |
| Alimentation électrique | 220-240 V, 50 Hz |
| Température recommandée réfrigérateur | 5 °C |
| Température recommandée congélateur | -18 °C |
| Fonctions spéciales | SuperCool, SuperFrost, Ventilation (optionnel), Alarme de température, Verrouillage enfants |
| Éclairage intérieur | LED |
| Type de dégivrage | Réfrigérateur automatique, congélateur manuel |
| Matériau des tablettes | Verre |
| Compartiment à légumes | Oui, avec plateaux roulants (optionnel) |
| Range-bouteilles | Oui |
| Tiroir de congélation | Oui |
| Nettoyage | Intérieur à l'eau tiède et détergent neutre ; orifice d'écoulement à nettoyer |
| Sécurité enfants | Oui (activation via menu) |
| Alarme de température | Oui, sonore et visuelle |
| Fluide réfrigérant | R600a (inflammable) |
| Réparations | Réservées au SAV agréé |
FOIRE AUX QUESTIONS - ICS 3214 COMFORT LIEBHERR
Questions des utilisateurs sur ICS 3214 COMFORT LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice ICS 3214 COMFORT - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ICS 3214 COMFORT de la marque LIEBHERR.
MODE D'EMPLOI ICS 3214 COMFORT LIEBHERR
1 Vue d'ensemble de l'appareil.... 2
1.1 Description de l'appareil et de son équipement...... 2
1.2 Domaine d'utilisation de l'appareil.... 2
1.3 Conformité.... 3
1.4 Economiser l'énergie.... 3
2 Consignes de sécurité générales.... 3
3 Eléments de commande et d'affichage.... 4
3.1 Éléments de commande et de contrôle.... 4
3.2 Affichage de la température.... 5
4 Mise en service.... 5
4.1 Activer l'appareil.... 5
5 Commande.... 5
5.1 Verrouillage enfants.... 5
5.2 Alarme de température.... 5
5.3 Réfrigérateur 6
5.4 Compartiment congélateur.... 7
6 Entretien.... 9
6.1 Dégivrer manuellement.... 9
6.2 Nettoyage de l'appareil.... 9
6.3 S.A.V. 10
7 Dysfonctionnements.... 10
8 Mise hors service.... 11
8.1 Arrêt de l'appareil.... 11
8.2 Mise hors service.... 11
9 Eliminer l'appareil.... 11
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).
Les instructions de manipulation sont indiqués par un ▶, les résultats de manipulation par un ▷.
1 Vue d'ensemble de l'appareil

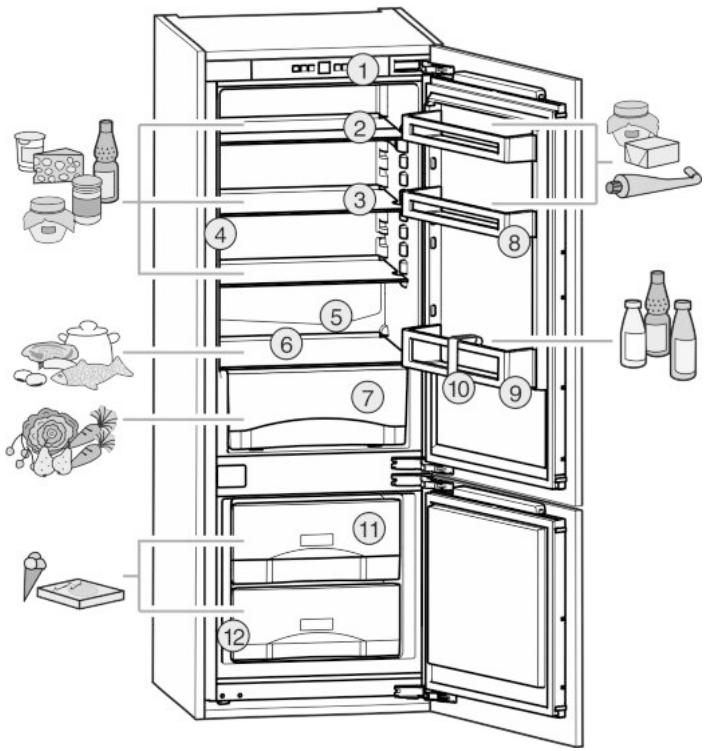

1.1 Description de l'appareil et de son équipement
(1) Éléments de commande et de contrôle

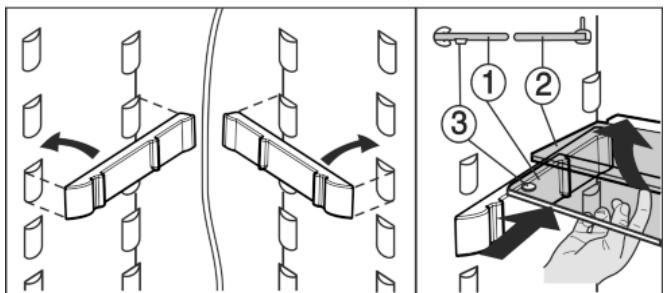

(2) Tablette de rangement, en deux parties*
(3) Surface de rangement
(4) Éclairage intérieur LED
(5) Orifice d'écoulement
(6) Zone la plus froide
(7) Compartiment à légumes
(9) Porte-bouteilles
(10) Range-bouteilles*
(11) Tiroir de congélation

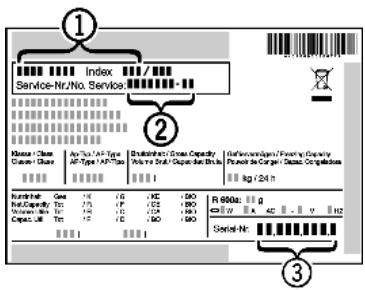

(12) Plaquette signalétique
Remarque
▶ Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille,
- les clients de maisons de campagne, hôtels, motels et autres hébergements,
- les traiteurs et services semblables dans le commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou
autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.
Remarque
▶Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.
| Classe clima-tique | pour températures ambiantes de |
| SN | 10 °C à 32 °C |
| N | 16 °C à 32 °C |
| ST | 16 °C à 38 °C |
| T | 16 °C à 43 °C |
1.3 Conformité
L'étanchéité du circuit réfrigérant est contrôlée. Installé, l'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.
Remarque pour les instituts de contrôle :
Effectuer les contrôles selon la consigne des normes et directives en vigueur.
La préparation et le contrôle des appareils doivent être effectués en prenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.
1.4 Economiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Dégager les fentes de ventilation.*
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiante. (voir 1.2).
- Ouvrir l'appareil aussi brièvement que possible.
- Plus la température est réglée basse, plus la consommation en énergie est élevée.
- Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
- Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
- Décongeler des aliments dans le réfrigérateur.
- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.
- En cas d'absence prolongée telle que vacances, vider et arrêter le compartiment réfrigérateur.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
- Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- En cas d'erreur, débrancher la prise ou couper le fusible.
- Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié.
- Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
- Uniquement exploiter l'appareil à l'état monté.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
- Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.
Risque d'incendie :
- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'en-flammer.
- Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).
- En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
- Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Risque de blessures et de dommages matériels :
- De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants.
- Ne pas enlever la glace avec des ustensiles tranchants.
Respecter les indications spécifiques des autres sections :
| DANGER | indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée. | |
| AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée. | |
| PRUDENCE | indique une situation dangereuse susceptible d'entraîner des bles- |
| sures corporelles moyennes ou légères si elle n'est pas évitée. | ||
| ATTENTION | indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée. | |
| Remarque | indique les remarques et conseils utiles. |
3 Eléments de commande et d'affichage

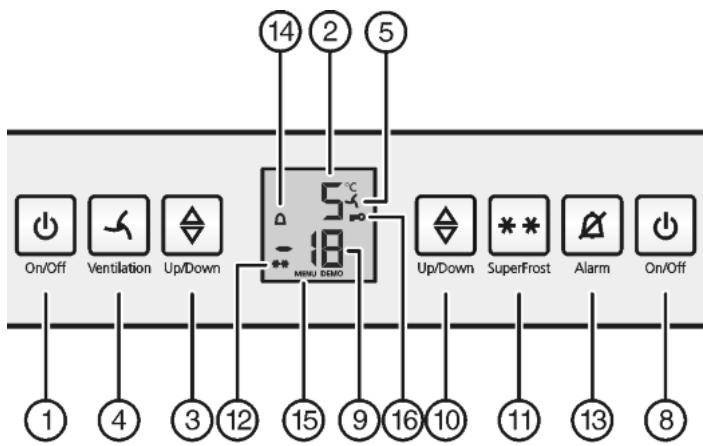

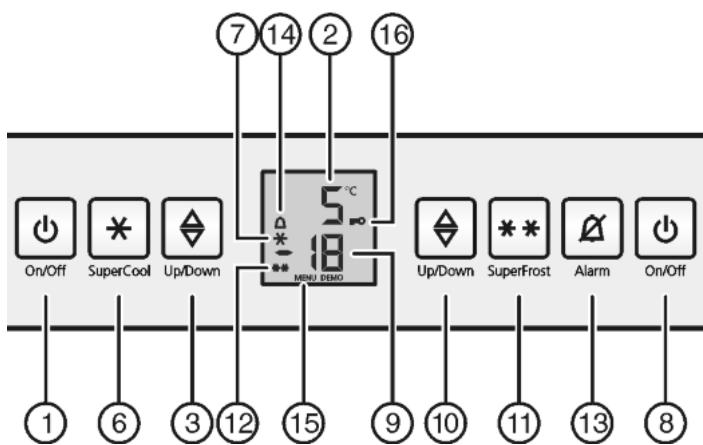

3.1 Éléments de commande et de contrôle
(1) Touche On/Off du compartiment réfrigérateur
(2) Affichage de température du compartiment réfrigérateur
(3) Touche de réglage du compartiment réfrigérateur
(4) Touche ventilation*
(5) Symbole ventilation*
(6) Touche SuperCool*
(7) Symbole SuperCool*
(8) Touche On/Off du compartiment congélateur
(9) Affichage de température du compartiment congélateur
(10) Touche de réglage du compartiment congélateur
(11) Touche SuperFrost
(12) Symbole SuperFrost
(13) Touche alarme
(14) Symbole alarme
(15) Symbole menu
(16) Symbole sécurité enfant
3.2 Affichage de la température
Sont affichés en service normal :
- la température paramétrée de congélation
- la température paramétrée de réfrigération
L'affichage de la température du compartiment de congélation clignote :
- le réglage de la température est modifié
- après l'enclenchement, la température n'est pas encore suffisamment froide
- la température a augmenté de plusieurs degrés
Des traits clignotent à l'affichage :
- la température de congélation est supérieure à 0 °C.
Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).
- F0 à F9
4 Mise en service
4.1 Activer l'appareil
Remarque
Lorsque le compartiment réfrigérateur est enclenché, le compartiment congélateur s'enclenche également automatiquement.
4.1.1 Enclencher le compartiment congélateur
Mettez l'appareil en service env. 4 h avant le premier chargement de produits congelés. Placez ces produits à l'intérieur une fois que le congélateur est froid.
▶ Appuyer sur la touche On/Off du congélateur Fig. 2 (8).
Les affichages de température s'allument. L'éclairage intérieur s'allume dès l'ouverture de la porte du réfrigérateur. Les compartiments réfrigérateur et congélateur sont enclenchés.
▷ Lorsque le display "affiche DEMO," le mode de démonstration est activé. S'adresser au S.A.V.
4.1.2 Enclencher le compartiment réfrigérateur
Lorsque le réfrigérateur était éteint (par ex. pendant une longue absence, telles que les vacances), il est possible de l'allumer à nouveau séparément.
▶ Appuyer sur la touche On/Off du réfrigérateur Fig. 2 (1).
Les affichages de température s'allument. L'éclairage intérieur s'allume dès l'ouverture de la porte du réfrigérateur. Le réfrigérateur est à nouveau enclenché.
5 Commande
5.1 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
5.1.1 Réglage de la sécurité enfants
Pour activer cette fonction :
▶ Activer le mode de réglage : appuyer sur la touche Super-Frost Fig. 2 (11) pendant env. 5 secondes.
▷ Le symbole Menu Fig. 2 (15) apparaît dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (11).
Dans l'affichage apparaît cl.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (11).
▷ Le symbole Sécurité enfants Fig. 2 (16) s'allume dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ La fonction Sécurité enfants est activée. Pour mettre fin au mode de réglage :
▶ Appuyer brièvement sur la touche On/Off du compartiment congélateur Fig. 2 (8).
-ou-
▶ Attendre 5 min.
▷ La température réapparaît dans l'affichage correspondant.
Pour désactiver cette fonction :
▶ Activer le mode de réglage : appuyer sur la touche Super-Frost Fig. 2 (11) pendant env. 5 secondes.
▷ Le symbole Menu Fig. 2 (15) apparaît dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (11).
▷ Dans l'affichage apparaît c0.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (11).
▷ Le symbole Sécurité enfants Fig. 2 (16) s'éteint.
▷ Dans l'affichage, c clignote.
▶ La fonction Sécurité enfants est désactivée. Pour mettre fin au mode de réglage :
Appuyer brièvement sur la touche On/Off du compartiment congélateur Fig. 2 (8).
-ou-
▶ Attendre 5 min.
▷ La température réapparaît dans l'affichage correspondant.
5.2 Alarme de température
Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.
L'affichage de la température clignote en même temps que le symbole Alarme Fig. 2 (14).
Une température trop élevée peut être due :
- au rangement d'aliments chauds dans l'appareil
- à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
- le courant a été coupé un certain temps
- l'appareil est défectueux
L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 2 (14) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.
Si l'état d'alarme persiste (voir Dysfonctionnements).
Remarque
Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer.
▶ Vérifier la qualité des aliments. Ne pas consommer d'ali-ments avariés.
5.2.1 Arrêter l'alarme de température
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.
▶ Appuyer sur la touche Alarme Fig. 2 (13).
▷ L'avertisseur sonore s'arrête.
5.3 Réfrigérateur
La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.
5.3.1 Refroidir des aliments
Remarque\*
Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.
▶ Toujours maintenir les fentes d'aération du ventilateur dégagées.
▶ Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des récipients fermés ou couverts.
Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreposer ensemble des tomates avec des kiwis ou du chou.
▶ Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différemment). Ne pas y laisser les denrées réfrigérées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte.
▶ Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.
5.3.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments
La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.
Respect de la température
▶ Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
▶ Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
▶ Eviter d'ouvrir la porte trop fréquemment.
▶ Respecter les règles relatives à l'hygiène des aliments
Règles relatives à l'hygiène des aliments
▶ Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts).
▶ Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
▶ Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers.
▶ Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
5.3.3 Réglage de la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
Valeurs recommandées pour le réglage de la température : 5 °C
La température peut être modifiée en continu. Lorsque le réglage 1 °C est atteint, il est possible de recommencer avec 9 °C.
Appeler la fonction de température : appuyer sur la touche de réglage du compartiment réfrigérateur Fig. 2 (3).
▷ La valeur réglée jusqu'ici apparaît en clignotant dans l'affichage de température.
▶ Modifier la température par incrément de 1 °C : appuyer sur la touche de réglage du compartiment réfrigérateur Fig. 2 (3) jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.
▶ Modifier la température en continu : maintenir la touche de réglage enfoncée.
▷ Pendant le réglage, la valeur clignote.
▷ Env. 5 secondes après la dernière pression sur la touche, le nouveau réglage est adopté et la température réglée est à nouveau affichée. La température à l'intérieur adopte lentement à la nouvelle valeur.
5.3.4 SuperCool\*
Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.
Lorsque la fonction SuperCool est activé, le ventilateur* fonctionne. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.
SuperCool entraîne une consommation d'énergie un peu plus élevée.
Rafraîchir des aliments avec la fonction SuperCool\*
▶ Appuyer brièvement sur la touche SuperCool Fig. 2 (6).
▷ Le symbole SuperCool Fig. 2 (7) s'allume dans l'affichage.
▷ La température de réfrigération descend à sa valeur la plus basse. La fonction SuperCool est activée.
La fonction SuperCool se désactive automatiquement après 12 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.
Désactiver prématurément la fonction SuperCool\*
▶ Appuyer brièvement sur la touche SuperCool Fig. 2 (6).
▷ Le symbole SuperCool Fig. 2 (7) s'éteint dans l'affichage.
▷ La fonction SuperCool est désactivée.
5.3.5 Ventilateur\*
Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.
Le refroidissement par ventilation est recommandé :
- à température ambiante élevée (supérieure à 33 °C)
- en cas d'humidité de l'air élevée
Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.
Enclencher le ventilateur\*
▶ Appuyer brièvement sur la touche Ventilation Fig. 2 (4).
▷ Le symbole Ventilation Fig. 2 (5) est allumé.
▷ Le ventilateur est activé. Il se met en marche automatiquement si le compresseur lui-même se met en marche.
Couper le ventilateur\*
▶ Appuyer brièvement sur la touche Ventilation Fig. 2 (4).
▷ Le symbole Ventilation Fig. 2 (5) s'éteint.
▷ Le ventilateur est coupé.
5.3.6 Tablettes de rangement

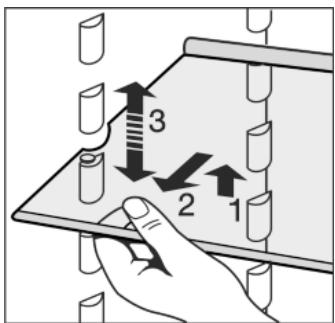

Décaler les tablettes de rangement
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.
▶ Soulever la tablette de rangement et la retirer par devant.
▶ Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
Les aliments congelés ne collent pas à la paroi arrière.
Démonter les tablettes de rangement
Les tablettes de rangement peuvent être démontées pour le nettoyage.
5.3.7 Utiliser la tablette de rangement composée de deux parties\*
▶ La tablette de verre avec butée (2) doit être derrière.
La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.
5.3.8 Balconnets de contre-porte

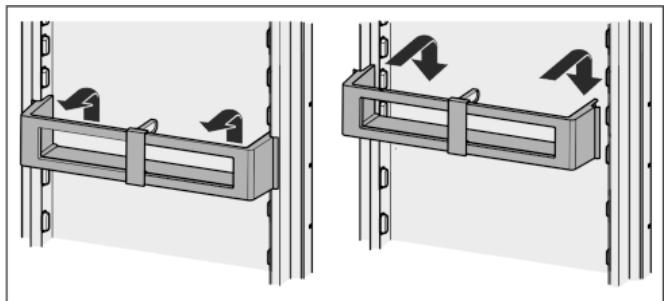

Déplacer les balconnets de contre-porte\*

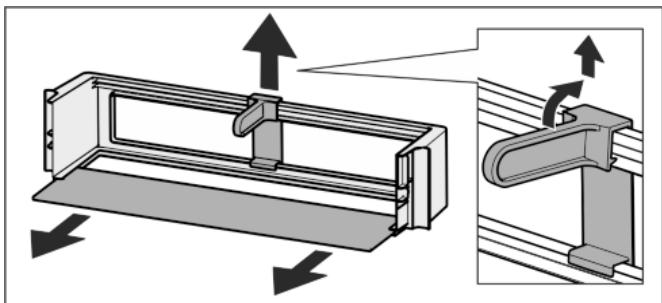

Démonter les balconnets de contre-porte
Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

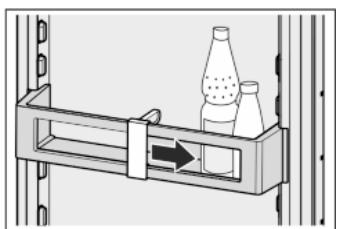

5.3.9 Utiliser le range-bouteilles.\*
▶ Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

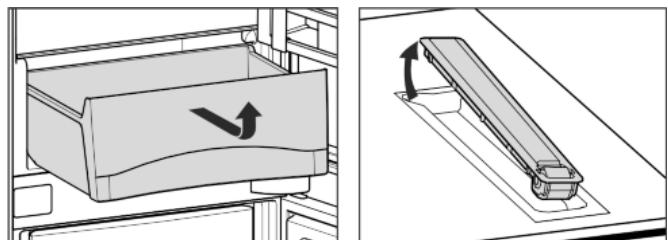

5.3.10 Bacs à légumes sur plateaux roulants\*
Les plateaux roulants peuvent être retirés pour le nettoyage.
5.4 Compartiment congélateur
Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.
5.4.1 Congeler des aliments
PRUDENCE
Risque de blessure dû aux débris de verre !
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.
▶ Ne pas congeler de bouteilles ni de canettes !
Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
- Viande jusqu'à 2,5 kg
Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
5.4.2 Durées de conservation
| Durées de conservation des aliments au congélateur (à titre indicatif) : | |
| Glaces | 2 à 6 mois |
| Charcuterie, jambon | 2 à 6 mois |
| Pains, pâtisseries et viennoise-ries | 2 à 6 mois |
| Gibier, porc | 6 à 10 mois |
| Poisson gras | 2 à 6 mois |
| Poisson maigre | 6 à 12 mois |
| Fromage | 2 à 6 mois |
| Volaille, bœuf | 6 à 12 mois |
| Fruits, légumes | 6 à 12 mois |
Ces durées de conservation sont données à titre indicatif.
5.4.3 Dégivrer les aliments
- Dans le compartiment réfrigérateur
- A température ambiante
- Au micro-ondes
- Dans le four/le four à chaleur tournante
▶ Uniquement retirer la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible.
▶ Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
5.4.4 Réglage de la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
Valeurs recommandées pour le réglage de la température : -18 °C
La température peut être modifiée en continu. Lorsque le réglage -26 °C est atteint, il est possible de recommencer avec -15 °C.
▶ Appeler la fonction de température : pousser une fois sur la touche de réglage du congélateur Fig. 2 (10).
▷ La valeur réglée jusqu'ici apparaît en clignotant dans l'affichage de température.
▶ Modifier la température par incrément de 1 °C : appuyer sur la touche de réglage du congélateur Fig. 2 (10) jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.
▶ Modifier la température en continu : maintenir la touche de réglage enfoncée.
▷ Pendant le réglage, la valeur clignote.
▷ Env. 5 secondes après la dernière pression sur la touche, le nouveau réglage est adopté et la température réglée est à nouveau affichée. La température à l'intérieur adopte lentement à la nouvelle valeur.
5.4.5 SuperFrost
Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.
Les denrées déjà stockées obtiennent en plus une "réserve de froid". Elles restent donc congelées plus longtemps lorsque vous dégelez l'appareil.
Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la "Capacité de congélation ... kg/24h" indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.
Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.
Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se déconglèlent pas.
N'activez pas la fonction SuperFrost dans les cas suivants :
- lorsque vous introduisez des aliments déjà congelés
- Lors d'une congélation de denrées fraiches allant jusqu'à environ 1 kg par jour
Congeler avec la fonction SuperFrost
▶ Appuyer une fois brièvement sur la touche SuperFrost Fig. 2 (11).
▷ Le symbole SuperFrost Fig. 2 (12) s'allume.
La température de congélation baisse, l'appareil passe en puissance frigorifique maximale.
Pour une petite quantité de produits à congeler :
▶ attendre env. 6 h.
Déposer les aliments conditionnés dans les tiroirs inférieurs. En cas de quantité maximale de produits à congeler :
▶ attendre env. 24 h.
▶ Retirer le tiroir le plus bas et poser les aliments directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois latérales.
▶ La fonction SuperFrost se désactive automatiquement après 65 heures.
▷ Le symbole SuperFrost Fig. 2 (12) s'éteint quand la congélation est terminée.
Déposer les aliments dans le tiroir et reinsérer celui-ci.
▷ L'appareil continue de fonctionner en mode normal d'économie d'énergie.
5.4.6 Tiroirs

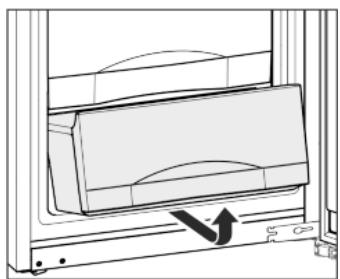

Remarque
La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.
Aux appareils avec NoFrost :
▶ laisser le tiroir inférieur dans l'appareil !
▶ Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur !
Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

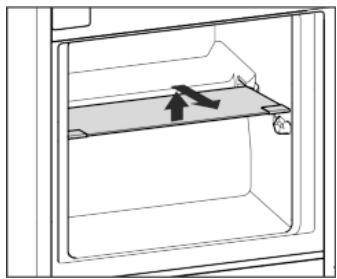

5.4.7 Tablettes de rangement
▶ Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
▶ Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

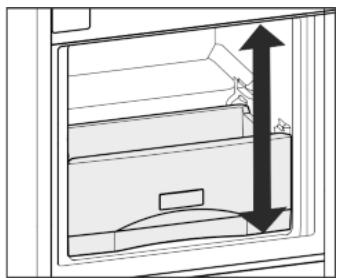

Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent congelés sans problème puis de nouveau préparés.
Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.
6.1 Dégivrer manuellement
Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.
Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2).
Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartiment congélateur.
La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.
PRUDENCE
Risque de blessures et d'endommagement dû à la vapeur chaude !
Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes nues ou des aérosols spéciaux dégivrage.
▶ Ne pas enlever la glace avec des ustensiles tranchants.
▶ Un jour avant le dégivrage, enclencher le mode SuperFrost.
▷ Les denrées congelées auront ainsi une " réserve de froid supplémentaire.".
▶ Couper l'appareil.
▷ L'affichage de la température s'éteint.
▷ Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.1) est active.
▶ Débrancher l'appareil du réseau ou couper le fusible.
▶ Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais.
▶ Placer un récipient contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.
-ou-
Remplir à moitié d'eau tiède les deux tiroirs inférieurs et les placer dans l'appareil.
▷ Le dégivrage est accéléré.
▷ L'eau de dégivrage est collectée dans les tiroirs.
▶ Laisser la porte ouverte pendant le dégivrage.
▶ Retirer les morceaux de glace détachés.
▶ Veiller à ce que l'eau de dégivrage ne coule pas dans l'encadrement de meuble.
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon.
▶ Nettoyer l'appareil (voir 6.2) et le sécher.
6.2 Nettoyage de l'appareil
PRUDENCE
Risque de blessures et d'endommagement émanant de la vapeur très chaude !
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.
▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION
Un nettoyage incorrect endommage l'appareil !
▶ Ne jamais utiliser de produits de nettoyage concentrés.
▶ Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
▶ Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons rêches.
▶ Ne pas utiliser de solvants chimiques.
▶ Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V.
▶ Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
▶ Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
▶ Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
▶ Vider l'appareil.
▶ Débrancher la prise.
Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.
▶ La plupart des éléments d'équipement peuvent être démontées pour le nettoyage : voir dans le chapitre correspondant.
▶ Laver les plateaux à roulettes du bac à légumes dans le lave-vaisselle.*
Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.
Après le nettoyage :
▶ Frotter l'appareil et les éléments d'équipement pour les sécher.
▶ Rebrancher l'appareil et l'enclencher de nouveau.
▶ Enclencher la fonction SuperFrost (voir 5.4.5) . Lorsque la température est suffisamment froide :
▶ remettre en place les aliments.
6.3 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.
AVERTISSEMENT
Risque de blessures dû à une réparation incorrecte !
▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.
▶ Relever la désignation de l'appareil Fig. 8 (1), le n° de service Fig. 8 (2) et le n° de série Fig. 8 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
▶ Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 8 (1), le n° de service Fig. 8 (2) et le n° de série Fig. 8 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
▶ Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
▷ Les aliments resteront plus longtemps frais.
Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
7 Dysfonctionnements
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
→ L'appareil n'est pas enclenché.
▶ Enclencher l'appareil.
→ La fiche secteur n'est pas correctement enfoncée dans la prise.
Contrôler la fiche secteur.
→ Le fusible de la prise n'est pas correct.
▶ Vérifier le fusible.
Le compresseur fonctionne lentement.
→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie.
▶ Ceci est normal pour les modèles avec économie d'énergie.
→ La fonction SuperFrost est activée.
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
→ La fonction SuperCool est activée.*
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.*
Une LED clignote toutes les 5 secondes\* plusieurs fois en bas à l'arrière de l'appareil (vers le compresseur).
→ Il y a un dysfonctionnement.
▶ S'adresser au S.A.V. (voir Entretien).
→ Il y a un dysfonctionnement. ▶ S'adresser au S.A.V. (voir Entretien).
Les bruits sont trop forts.
→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
▶ Ce bruit est normal.
→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. ► Ce bruit est normal.
Un gargouillement et un clapotis.
→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
▶ Ce bruit est normal.
→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. ► Ce bruit est normal.
Un léger clic.
→ Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
▶ Ce bruit est normal.
Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.
→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
▶ Ce bruit est normal.
→ L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.*
▶ Ce bruit est normal.*
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2)
Un grondement sourd.\*
→ Le bruit est dû à la circulation de l'air du ventilateur.
▶ Ce bruit est normal.
→ Le bruit est dû à la circulation de l'air du ventilateur. ▶ Ce bruit est normal.
Bruits de vibrations.
→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.
▶ Vérifier le montage et aligner éventuellement à nouveau l'appareil.
▶ Espacer les bouteilles et les récipients.
→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. ▶ Vérifier le montage et aligner éventuellement à nouveau l'appareil. ▶ Espacer les bouteilles et les récipients.
L'affichage de température indique : F0 à F9.
→ Il y a un dysfonctionnement.
▶ S'adresser au S.A.V. (voir Entretien).
→ Il y a un dysfonctionnement. ▶ S'adresser au S.A.V. (voir Entretien).
L'affichage de la température est allumé : DEMO.
→ Le mode démonstration est activé.
▶ S'adresser au S.A.V. (voir Entretien).
→ Le mode démonstration est activé. ▶ S'adresser au S.A.V. (voir Entretien).
Les parois extérieures de l'appareil sont chaudes.
→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau.
▶ Ceci est normal.
→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. ► Ceci est normal.
La température n'est pas assez froide.
→ La porte de l'appareil n'est pas fermée correctement.
▶ Fermer la porte de l'appareil.
→ L'aération et la ventilation sont insuffisantes.
▶ Dégager la grille d'aération.
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2) .
→ l'appareil a été ouvert trop souvent ou trop longtemps.
▶ Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir Entretien).
→ De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
▶ Solution : (voir 5.4.5)
→ la température est mal réglée.
▶ Régler la température sur plus froid et vérifier au bout de 24 h.
→ L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).
▶ Changer l'emplacement de l'appareil ou de la source de chaleur.
→ l'appareil n'a pas été installé correctement dans la niche.
▶ Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.
L'éclairage intérieur ne fonctionne pas.
→ L'appareil n'est pas mis en marche.
▶ Mettre l'appareil en marche.
→ La porte est restée ouverte plus de 15 min.
L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.
→ L'éclairage à DEL est défectueux ou le recouvrement est endommagé :
AVERTISSEMENT
Risque de blessure dû à un choc électrique !
Des pièces sous tension se trouvent sous le cache.
Faire remplacer ou réparer l'éclairage intérieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.
AVERTISSEMENT
Risque de blessures dû à la lampe à DEL !
L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M.
Lorsque le recouvrement est défectueux :
▶ Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.
8 Mise hors service
8.1 Arrêt de l'appareil
Remarque
Pour couper l'ensemble de l'appareil, il suffit de couper le compartiment congélateur. Le réfrigérateur se débranche alors automatiquement.
▶ Le réfrigérateur peut être coupé séparément (par ex. pour une absence prolongée, telles que les vacances), le compartiment congélateur continue, quant à lui, de fonctionner.
S'il est impossible de couper l'appareil ou le réfrigérateur, cela signifie que la sécurité enfant est active (voir 5.1).
8.1.1 Eteindre le compartiment congélateur
▶ Appuyer sur la touche On/Off compartiment congélateur Fig. 2 (8) pendant env. 2 secondes.
▷ Un long bip sonore retentit. Les affichages de température sont foncés. L'appareil (réfrigérateur et congélateur) est coupé.
8.1.2 Eteindre le compartiment réfrigérateur
▶ Appuyer sur la touche On/Off du compartiment réfrigérateur Fig. 2 (1) pendant env. 2 secondes.
▷ L'affichage de température du compartiment réfrigérateur est foncé. Le compartiment réfrigérateur est coupé. Le compartiment congélateur reste en service.
8.2 Mise hors service
▶ Vider l'appareil.
▶ Débrancher la prise.
▶ Nettoyer l'appareil (voir 6.2) .
▶ Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
▶ Rendre l'appareil inopérant.
▶ Débrancher l'appareil.
▶ Sectionner le câble de raccord.
