ICBS 3156 - Réfrigérateur-congélateur intégré LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Réfrigérateur combiné encastrable
Capacité totale	315 litres
Dimensions approximatives	Hauteur : 177 cm, Largeur : 56 cm, Profondeur : 55 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	Classe énergétique A++
Niveau sonore	39 dB
Fonctions principales	Fonction SuperCool, éclairage LED, contrôle électronique de la température
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage automatique du réfrigérateur
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les cuisines encastrées standard
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - ICBS 3156 LIEBHERR

Comment régler la température de mon LIEBHERR ICBS 3156 ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour sélectionner la température désirée. La température recommandée pour le réfrigérateur est de 4°C et pour le congélateur de -18°C.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée et que les joints sont en bon état. Assurez-vous également que l'appareil est bien ventilé et qu'il n'y a pas d'obstruction à l'arrière. Si le problème persiste, vérifiez les réglages de température.

Comment nettoyer l'intérieur de mon LIEBHERR ICBS 3156 ?

Débranchez l'appareil et retirez tous les aliments. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Évitez les nettoyants abrasifs qui pourraient endommager les surfaces.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits normaux peuvent provenir du compresseur ou du ventilateur. Si le bruit est inhabituel, vérifiez si l'appareil est de niveau et qu'il n'y a pas d'objets à l'intérieur qui pourraient vibrer.

Quel est le niveau sonore de l'appareil ?

Le LIEBHERR ICBS 3156 a un niveau sonore d'environ 38 dB, ce qui est considéré comme silencieux pour un réfrigérateur.

Comment dégivrer le congélateur ?

Pour dégivrer le congélateur, retirez tous les aliments et laissez la porte ouverte. Vous pouvez également placer des récipients d'eau chaude pour accélérer le processus. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon LIEBHERR ICBS 3156 est-il économe en énergie ?

Oui, cet appareil a une classe énergétique A++, ce qui signifie qu'il est conçu pour consommer moins d'énergie tout en offrant de bonnes performances de refroidissement.

Où puis-je trouver des pièces de rechange ?

Vous pouvez trouver des pièces de rechange auprès des revendeurs agréés Liebherr ou sur le site internet de Liebherr dans la section des pièces de rechange.

Comment réinitialiser mon LIEBHERR ICBS 3156 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

MODE D'EMPLOI ICBS 3156 LIEBHERR

Consignes d'utilisation et d'encastrement

Pour combiné réfrigérateur/congélateur BioFresh, porte de droite.

7082 538-00

ICBS...6 0507

LIEBHERR

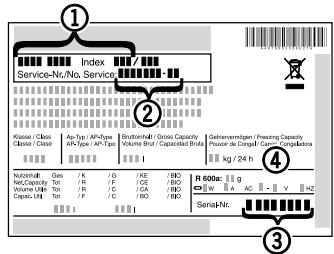

Plaque signalétique, voir fig. A3

① Désignation de l'appareil ② Référence ③ Numéro de série ④ Capacité de congélation en kg/24h

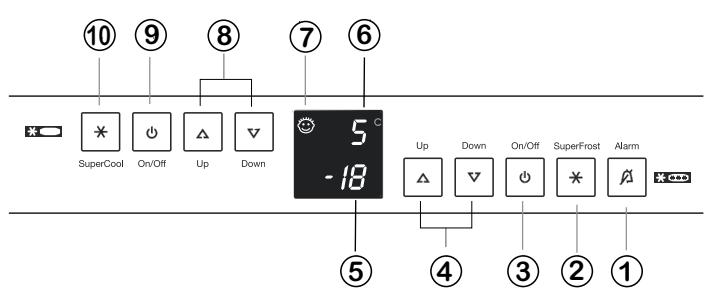

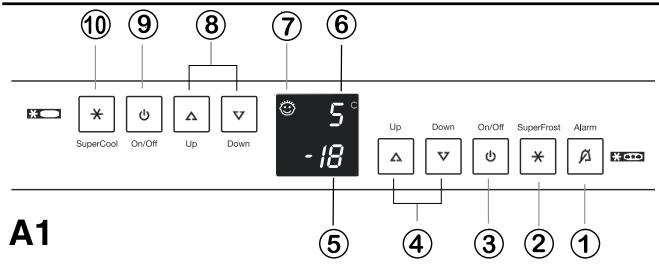

Éléments de commande et de contrôle, fig. A1 Congélateur

① Touche de désactivation de l'alarme sonore. ② Touche SuperFrost, avec voyant lumineux (LED), allumé = fonction activée. ③ Touche principale Marche/Arrêt de l'appareil. ④ Touche de réglage de la température : Touche gauche = plus chaud, Touche droite = plus froid, réglage recommandé : -18 °C. ⑤ Voyants de température et de réglage.

Réfrigérateur

⑥ Voyants de température et de réglage. ⑦ Sécurité enfants (voyant réfrigérateur et congélateur). ⑧ Touche de réglage de la température : Touche gauche = plus chaud,

Touche droite = plus froid. Réglage recommandé : 5 °C.

⑨ Touche Arrêt du réfrigérateur. ⑩ Touche SuperCool, avec voyant lumineux, allumé = fonction activée.

Réglage du taux d'humidité dans le tiroir BioFresh.

Fig. A2 : Vers la gauche = sec, vers la droite = humide.

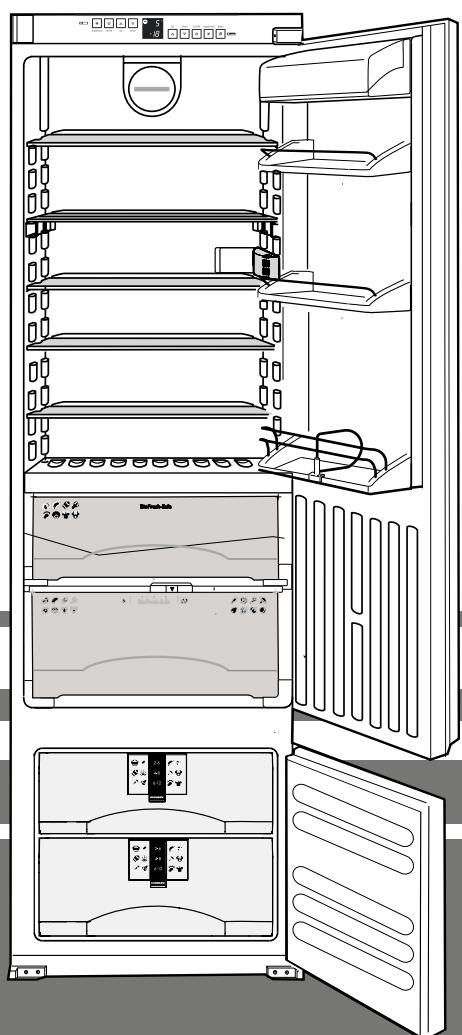

Vue d'ensemble de l'appareil et de ses équipements, Réfrigérateur, env. 5 °C

① Éléments de commande et de contrôle (2) Compartiment fromage et beurre (3) Ventilateur ④ Surface de rangement modulable ⑤ Compartiment à œufs ⑥ Surfaces de rangement modulables ⑦ Boîtier lumineux diffusant (8) Balconnet maxi-bouteilles et boissons ⑨ Rangement pour bouteilles ou plaque de verre intégrés, modulable.

Biofresh, légèrement au-dessus de 0 °C

Écoulement de l'eau de dégivrage. Tiroir pour aliments secs ou emballés. Tiroir avec taux d'humidité réglable. Plaque signalétique.

Congélateur, env. -18 °C

14 Accumulateurs de froid* 15 Tablette de congélation, Tiroirs avec système d'information*

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquéreur en cas de cession de l'appareil.

Cette consigne est valable pour plusieurs modèles d'appareils.

Par conséquent, vous pourrez remarquer certaines différences par rapport au type de votre appareil.

Sommaire

Principales caractéristiques de l'appareil 26

Prescriptions

Remarques relatives à l'économie d'énergie 27

Recommandations et consignes de sécurité 27

Remarque relative à la mise au rebut.

Consignes techniques de sécurité 27

Sécurité lors de l'utilisation

Consignes d'encastrement et de ventilation

Raccordement électrique

Mise en service et éléments de contrôle 28

Mise en marche et arrêt de l'appareil 28

Réglage de la température 28

Voyant de température 29

Alarmenone 29

SuperCool 29

Voyants de panne d'alimentation / FrostControl 29

Fonctions supplémentaires 29

Net@Home 29

Réfrigérateur

Rangement des aliments

Conseils pour la réfrigération

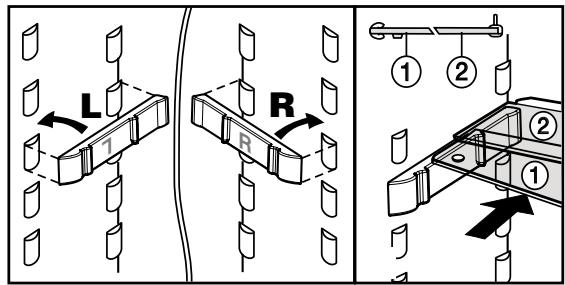

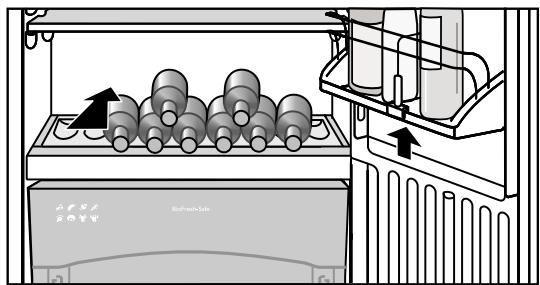

Changement d'équipement

Durées de conservation recommandées 31

Congélateur 31

SuperFrost 31

Congélation avec la fonction SuperFrost 31

Remarques relatives à la congélation et à la conservation

Système d'informations 32

Tablette de congélation 32

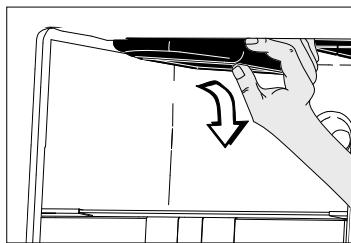

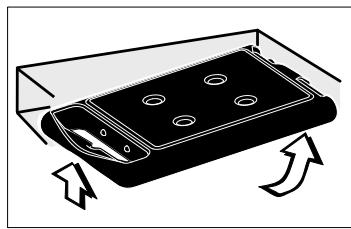

Les accumulateurs de froid 32

VarioSpace* 32

Dégivrage, nettoyage 33

Conseils pour le dégivrage

Nettoyage 33

Pannes et problèmes éventuels 34

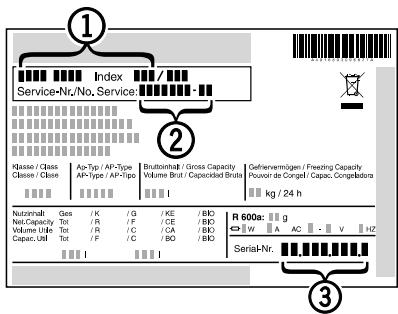

Plaque signalétique et S.A.V.

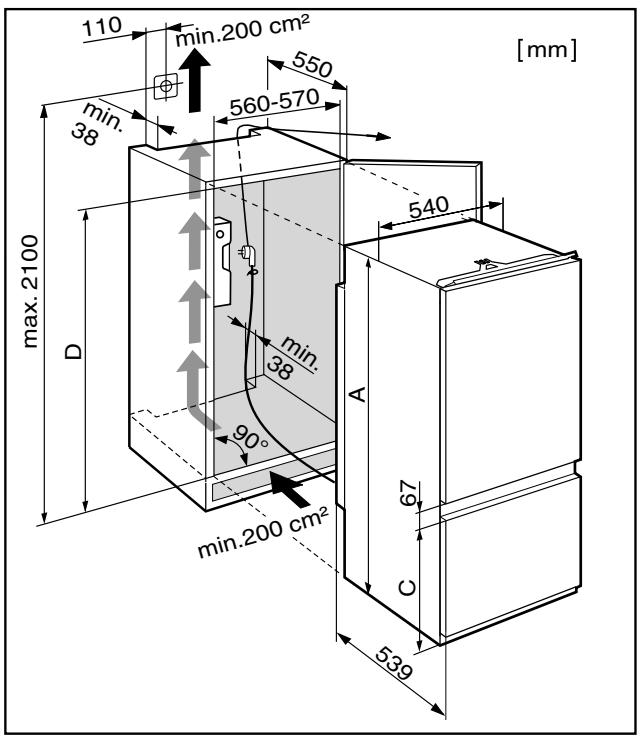

Consignes d'encastrement 35

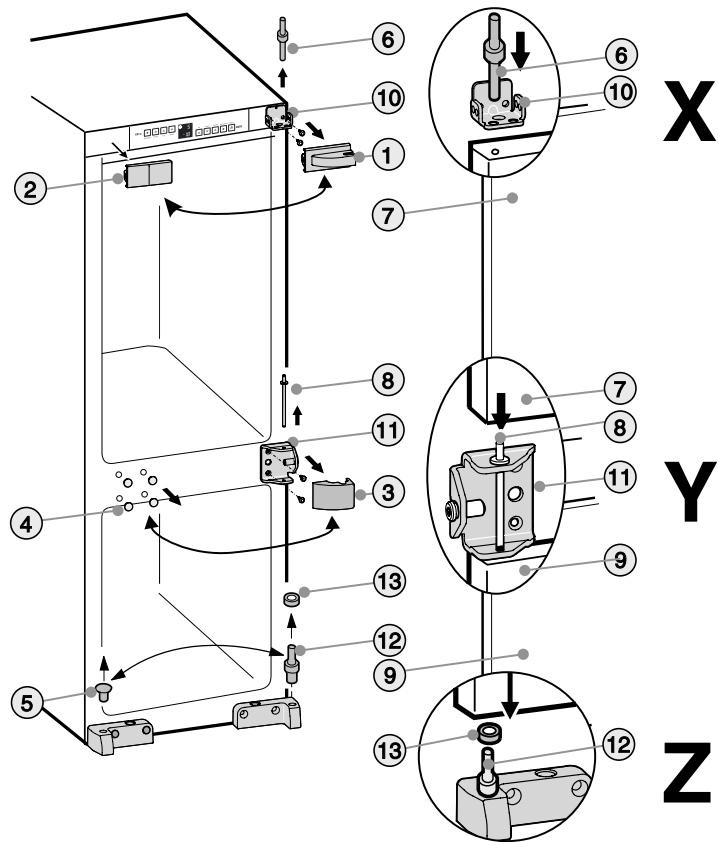

Inversion du sens d'ouverture de la porte 35

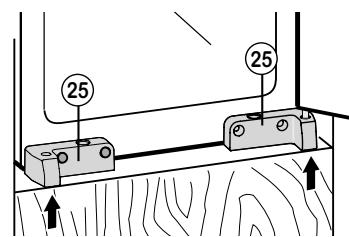

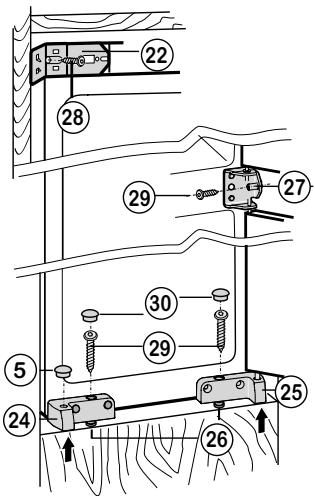

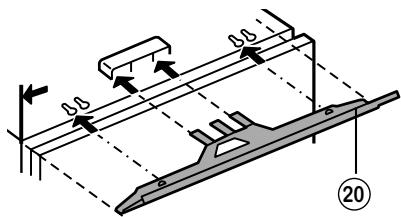

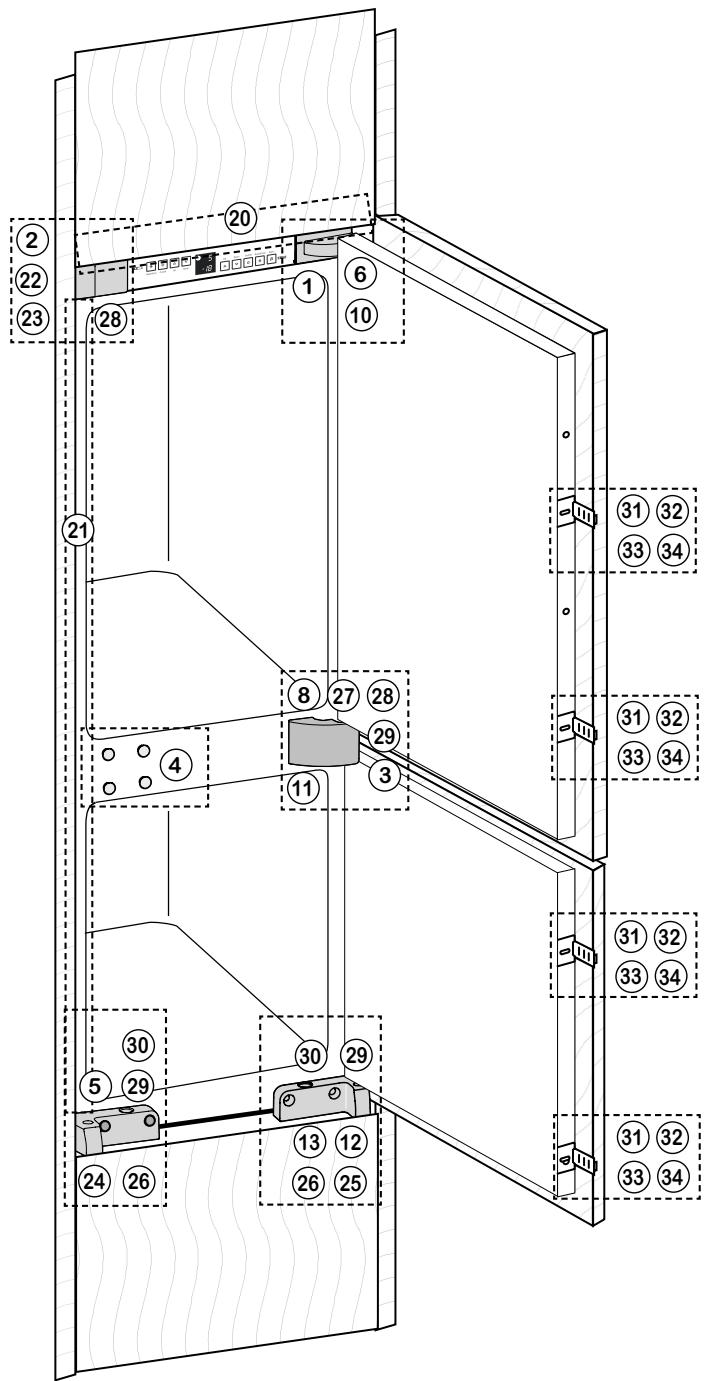

Fixation et montage 36

Prescriptions

• Cet appareil est conçu pour la réfrigération, la congélation et la conservation des aliments, ainsi que pour la préparation de glaçons. Il est réservé à l'usage domestique. Nous ne pouvons garantir le bon fonctionnement de l'appareil en cas d'utilisation autre.
• En fonction de sa classe climatique, l'appareil est conçu pour fonctionner à certaines températures ambiantes. Celles-ci ne doivent en aucun cas être dépassées ! La classe climatique de votre appareil est indiquée sur la plaque signalétique. Signification :

Classe clima-tique	pour les températures ambantes
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à +43 °C

• L'étanchéité du circuit réfrigérant est éprouvée.
• L'encastrement de cet appareil est conforme aux prescriptions de sécurité applicables et satisfait aux exigences des directives 2006/95/CE et 2004/108/CE (EMC).

Remarque relative à la mise au rebut

L'emballage est fabriqué à partir de matériaux recyclables.

• Carton ondulé / carton
• Pièces moulées en polystyrène expansé
• Films en polyéthylène
• Colliers de serrage en polypropylene
• Les matériaux d'emballage ne sont pas des jouets pour les enfants. Risque d'étouffement avec les films plastique!
• Veuillez déposer l'emballage dans un point de collecte agréé.

Votre appareil hors d'usage contient encore des matériaux de valeur. Ces composants doivent être triés.

• Tout appareil hors d'usage doit immédiatement être mis hors service. Pour ce faire, débranchez-le, coupez le câble de l'alimentation électrique et retirez la fermeture afin d'éviter que les enfants ne restent enfermés à l'intérieur. Veillez à ce que le circuit frigorifique ne soit pas endommagé lors du transport vers l'un des points de collecte de la commune.
• Vous trouverez des informations relatives au fluide réfrigérant utilisé sur la plaque signalétique. La mise au rebut des appareils usagés doit respecter scrupuleusement les prescriptions et réglementations locales.

Consignes techniques de sécurité

• Afin d'éviter tout risque de blessure ou d'endommagement du matériel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pour l'installer.
• Le réfrigérant R 600a utilisé est non polluant mais est inflammable.
• Veillez à ne pas endommager les conduites du circuit frigorifique. Toute projection de réfrigérant peut causer des blessures ophtalmiques ou être source d'incendie.
• En cas de fuite de réfrigérant, éloignez toute flamme vive ou source d'ignition à proximité de la fuite, débranchez le câble d'alimentation électrique et aérez convenablement la pièce.
• En cas de détérioration de l'appareil, contactez immédiatement le fournisseur avant même de procéder au branchement.
• Pour garantir un fonctionnement fiable de l'appareil, respectez scrupuleusement les consignes relatives au montage et au raccordement figurant dans ce manuel.
• En cas de panne, mettez l'appareil hors tension en débranchant le connecteur secteur (sans tirer sur le câble) ou en retirant (ou en dévissant) le fusible.
• Afin d'éviter tout risque pour l'utilisateur, les réparations et interventions sur l'appareil doivent exclusivement être réalisées par le service après-vente. Cette consigne s'applique également au remplacement du câble d'alimentation.

Sécurité lors de l'utilisation

• Ne conservez jamais de matières explosives ni d'aérosols contenant des produits gazeux, tels que le butane, le propane, le pentane, etc., dans l'appareil. En cas de fuite, ces gaz risquent en effet de s'enflammer au contact des éléments électriques de votre appareil. Pour reconnaître ces produits en bombe, reportez-vous à l'étiquette indiquant leur composition ou recherchez le symbole représentant une flamme.
• Veillez à ce que les bouteilles d'alcool fort soient bien fermées et conservez-les verticalement.
• Ne manipulez aucune flamme vive ou source d'ignition à l'intérieur de l'appareil. N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
• N'utilisez pas le socle, les tiroirs, les portes ou composants analogues comme marchepied ou comme support.
• Cet appareil ne s'adresse pas aux personnes (et enfants) présentant des handicaps physiques, sensoriels ou mentaux, ni aux personnes ne disposant pas d'une expérience et de

connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil.

• Évitez tout contact prolongé de la peau avec les surfaces froides ou les produits réfrigérés/surgelés. Dans le cas contraire, vous vous exposez à des risques de douleurs, de sensations d'engourdissement ou de gelures. En cas de contact prolongé avec la peau, prévoyez les mesures de protection adéquates, par exemple l'utilisation de gants.
• Ne consommez pas la glace alimentaire, et notamment la glace à l'eau ou les glaçons, directement après sa sortie du congélateur, afin d'éviter toute « brûlure » susceptible d'être causée par les très basses températures.
• Pour éviter tout risque d'intoxication alimentaire, ne consommez pas les aliments stockés au-delà de leur date de conservation.

Consignes d'encastrement et de ventilation

• Lors de l'installation ou de l'encastrement, veillez à ne pas endommager les conduites du circuit frigorifique.
• Ne déplacez pas les orifices de ventilation. Assurez-vous toujours que la ventilation est suffisante !
• Conformément à la norme EN 378, le lieu d'installation de votre appareil doit être suffisamment spacieux : 1 m³ pour 8 g de fluide réfrigérant de type R 600a afin d'éviter la formation d'un mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la quantité de réfrigérant sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Respectez les instructions de l'annexe relative aux consignes d'encastrement.
• Après l'encastrement, retirez tous les éléments destinés à protéger l'appareil pendant le transport.
• Retirez les scotchs ou éléments de séparation des surfaces de rangement et réglez la hauteur des différents tiroirs comme vous le souhaitez.
• Retirez tous les films de protection sur les baguettes et façades des tiroirs.

Le type de courant (alternatif) et la tension

du lieu d'installation doit correspondre aux indications de la plaque signalétique. Elle se situe sur la paroi intérieure gauche de l'appareil, fig. A.

• Ne branchez l'appareil qu'à une prise de courant conforme aux prescriptions avec mise à la terre.
• La prise doit être équipée d'un fusible de protection d'au moins 10 A, elle ne doit pas être située derrière l'appareil et doit être facilement accessible. L'appareil ne doit pas
• être raccordé à un onduleur isolé,
• Fonctionner avec une prise d'économie d'énergie risquerait d'endommager le système électronique.
• Ne pas être raccordé avec d'autres appareils à l'aide d'une rallonge. Risque de surchauffe.
• Lorsque vous détachez le câble secteur accroché au dos de l'appareil, démontez également le support de câble. Vous éviterez ainsi les bruits de vibration.

Remarques relatives à l'économie d'énergie

Veillez à ne pas obstruer les orifices de ventilation. - Évitez les ouvertures prolongées de la porte. - Classez les aliments par groupes de produits. - Ne dépassez pas la date limite de conservation indiquée. - Emballez et couvrez correctement tous les aliments pour les conserver. Vous éviterez ainsi la formation de givre. - Laissez refroidir les plats chauds à température ambiante avant de les ranger dans l'appareil. - Faites décongeler les produits surgelés dans le réfrigérateur. - En cas de coupure de courant, maintenez la porte de l'appareil fermée. Ainsi, vous retarderez les déperditions de froid et vous conserverez plus longtemps la qualité des aliments congelés.

Mise en service et éléments de contrôle

Il est recommandé de nettoyer l'appareil avant la mise en service. Mettez l'appareil en service environ 2 heures avant le premier chargement de produits congelés. Placez ces produits à l'intérieur une fois que l'affichage indique au moins une température de -18 °C.

Mise en marche et arrêt de l'appareil

Utilisez la touche principale Marche/Arrêt ③ pour mettre en marche ou arrêter l'ensemble de l'appareil,

c'est-à-dire à la fois le congélateur et le réfrigérateur.

• Mise en marche : Appuyez sur la touche Marche/Arrêt ③ de manière à ce que les voyants de température s'allument ou clignotent.
• Compartiment de réfrigération avec BioFresh : L'éclairage intérieur se déclenche dès que la porte est ouverte.
• Congélateur : Lors de la mise en service et lorsque l'appareil est chaud, des hachures apparaissent au niveau de l'affichage du congélateur tant que la température ne passe pas au-dessous de 0 °C.
• Arrêt : Maintenez la touche principale Marche/Arrêt ③ enfoncée pendant environ une seconde de manière à ce que les voyants de température s'éteignent.
• Si vous ne voulez arrêter que le réfrigérateur/le compartiment BioFresh (et que le congélateur demeure en marche, ce qui est appréciable par exemple pendant que vous êtes en vacances), utilisez la touche Marche/Arrêt ⑨ de manière à ce que le voyant de température du réfrigérateur ⑥ et l'éclairage interne s'éteignent. Le voyant de température du congélateur ⑤ doit rester allumé.

Réglage de la température

Dans sa version de série, l'appareil est réglé en mode normal sur les valeurs recommandées, à savoir +5°C pour le réfrigérateur et -18°C pour le congélateur.

Abaissement de la température/plus froi Down de gauche pour le réfrigérateur : ⑧, de droite pour le congélateur : ④.

Augmentation de la température/plus chau Up de gauche pour le réfrigérateur, de droite pour le congélateur.

• Pendant le réglage, la valeur de réglage clignote.
• Lorsque vous appuyez pour la première fois sur les touches de réglage de la température, la valeur de réglage actuelle (= valeur prévisionnelle) est affichée.
• Si vous appuyez de nouveau brièvement sur la touche, la valeur de réglage est incrémentée de 1°C. Appuyez plus longuement pour poursuivre le réglage.
• Environ 5 secondes après la dernière activation de touche, le système électronique commute et la température de refroidissement effective du congélateur ou du réfrigérateur (= valeur réelle) est affichée. La température est réglable dans le réfrigérateur de 9°C à 4°C, et dans le congélateur de -16 °C à -26 °C. Il n'est pas toujours possible d'atteindre la température la plus basse. Tout dépend du lieu d'installation et de la température ambiante.
• Dans le compartiment BioFresh, la température est automatiquement réglée sur une valeur comprise entre 0 et 3°C. Pour obtenir une température plus chaude ou plus froide, par exemple pour du poisson, vous pouvez modifier la température de réglage du compartiment BioFresh. Pour plus d'informations, reportez-vous à la section « Fonctions supplémentaires ».

Voyant de température

En mode normal :

• la température interne du réfrigérateur ⑥ et
• la température de congélation la plus élevée ⑤ sont affichées.

Le voyant clignote lorsque

modifiez le réglage de la température ou que

• la température augmente de plusieurs degrés, indiquant une déperdition de chaleur. Par exemple, lorsque vous venez de ranger des aliments chauds, que vous sortez des aliments congelés ou que vous réorganisez l'agencement de votre congélateur, la circulation d'air chaud qui en résulte peut faire augmenter temporairement la température. Une fois que vous avez terminé tout rangement, le système électronique rétablit automatiquement la température sur le dernier réglage. Une augmentation temporaire de la température n'a aucune incidence sur les aliments congelés.
• Les messages F0 à F5 signalent une erreur au niveau de l'appareil. Adressez-vous à votre service après-vente et indiquez-lui le contenu de l'affichage. Grâce à ces informations, le S.A.V. sera en mesure d'intervenir rapidement et de manière ciblée.

Alarme sonore

L'alarme sonore vous aide à protéger les aliments congelés que vous stockez et à faire des économies d'énergie.

• L'alarme cesse lorsque vous appuyez sur la touche de désactivation de l'alarme ①.
• automatique si la température est de nouveau suffisamment basse ou
• lorsque la porte est fermée.

Alarme de porte (réfrigérateur/compartiment BioFresh et congélateur) - Cette alarme retentit à chaque fois que la porte reste ouverte pendant plus de 60 secondes. Elle reste active tant que la porte est ouverte. Lorsque la porte est fermée, la fonction d'alarme se réinitialise automatiquement.

Alarme de température (pour le congélateur)

• Cette alarme se déclenche lorsque la température du congélateur n'est pas suffisamment froide (sur la base du réglage de température).
• Parallèlement, le voyant de température clignote.

Les causes possibles sont les suivantes :

• Des aliments chauds viennent tout juste d'être placés dans le congélateur.
• De l'air trop chaud a pénétré dans le congélateur pendant que vous réorganisiez ou sortiez vos aliments congelés.

Le voyant de température clignote jusqu'à ce que l'alarme soit désactivée. Il reste ensuite allumé de manière fixe. L'alarme sonore est ainsi automatiquement de nouveau prête à fonctionner.

Supercool

Grâce à la fonction SuperCool, le réfrigérateur assure un refroidissement optimal.

Cette fonction est particulièrement recommandée lorsque vous souhaitez refroidir très rapidement d'importantes quantités d'aliments, de boissons, de pâtisseries ou de plats sortant tout juste du four.

• Mise en marche : Appuyez brievement sur la touche SuperCool ⑩ allume. La température de réfrigération chute de manière à atteindre la valeur la plus froide. Remarque : La fonction SuperCool augmente quelque peu la consommation d'énergie. Toutefois, après 6 heures, le système électronique repasse automatiquement en mode normal, lequel est plus économique. Au besoin, vous pouvez également arrêter la fonction SuperCool prématurément.
• Arrêt : appuyez de nouveau brièvement sur cette touche éteigne.

Voyants de panne d'alimentation / FrostControl

L'affichage de la mention nA indique les éléments suivants :

La température de réfrigération a augmenté de manière excessive.

suite à une coupure d'alimentation survenue dans les derniers jours ou heures.

• Si, pendant que l'affichage d'alarme est actif, vous appuyez ①, la température maximale atteinte pendant l'incident est affichée. En cas de hausse de la température ou de décongélation, vous devez vérifier la qualité des aliments afin de savoir si vous pouvez les consommer.

• Cette température maximale reste affichée pendant environ une minute. Le système électronique affiche ensuite à nouveau la température actuelle du congélateur. Si vous appuyez de nouveau , la température maximale disparaît immédiatement.

Une fois la coupure d'alimentation terminée, l'appareil fonctionne à nouveau sur la base du dernier réglage de température.

Fonctions supplémentaires

Le mode de réglage vous permet d'utiliser la sécurité enfants, de modifier l'intensité lumineuse de l'affichage* et de régler la température du compartiment BioFresh sur une valeur légèrement plus froide ou plus chaude.

Activation du mode de réglage

• Maintenez la touche SuperFrost enfoncée pendant environ 5 secondes. La touche SuperFrost clignote et l'affichage indique "c", ce qui correspond à la sécurité enfants.

Remarque : La valeur à modifier clignote.

• Pour sélectionner la fonction souhaitée, appuyez sur la touche Haut/Bas.

c = Sécurité enfants,

Intensité lumineuse

h = Intensité lumineuse ou b = Température du compartiment BioFresh.

• Appuyez maintainant brievement sur la touche SuperFrost pour sélectionner/confirmer la fonction :
• Lorsque la fonction Sécurité enfants est sélectionnée, appuyez sur la touche

c1 = Sécurité enfants activée

c0 = Sécurité enfants désactivée. Confirmez votre choix à l'aide de la touche SuperFrost.

Lorsque le symbole ⑥ est allumé, la sécurité enfants est active.

• appuyez sur la touche

Utilisez les touches Haut/Bas pour régler l'intensité lumineuse de h1 (intensité minimale) à h5 (intensité maximale) et confirmez votre choix à l'aide de la touche Superfrost.

• Lorsque la température du compartiment

BioFresh, appuyez sur la touche Up/Down pour sélectionner une valeur comprise entre b1 et b9, où b1 correspond à la à la température la plus chaude.

b1 = température la plus froide et b9 = température la plus chaude.

et confirmez votre choix à l'aide de la touche SuperFrost. La température du compartiment BioFresh modifiée est lentement réglée sur la nouvelle valeur.

Remarque : b5 = Pré-réglage. Si vous choisissez une température plus froide, de b4 à b1, il est possible d'atteindre des températures négatives et les aliments du compartiment BioFresh sont légèrement congelés.

Désactivation du mode de réglage

• Appuyez sur la touche On/Off pour quitter le mode de réglage. Après 2 minutes, le système électronique bascule automatiquement.
• Le mode normal est à nouveau actif.

Net@Home

Selon le modèle et l'équipement, l'appareil peut être par la suite doté d'un module Net@Home par le biais d'un raccordement supplémentaire.

Vous souhaitez raccorder un module TeleSafe ou Hausbus. Vous les obtiendrez auprès de votre revendeur spécialisé.

Pour des raisons de garantie, le module ne peut être raccordé que par le S.A.V.

Pour plus d'informations à ce sujet, visitez le site www.liebherr.com

Rangement des aliments

Les zones les moins froides sont le haut du compartiment (à l'avant) et la porte.

Conseils pour la réfrigération

• Répartissez les aliments de manière à garantir une bonne circulation de l'air, en d'autres termes, placez-les à une distance suffisante les uns des autres. Ne couvrez pas les orifices de ventilation de la paroi arrière qui sont déterminants pour la puissance frigorifique !
• Conservez toujours dans des récipients fermés ou couverts les aliments qui dégagent des odeurs ou s'imprègnent facilement des autres odeurs ou goûts, comme les liquides.

Changement d'équipement

• Vous pouvez déplacer le balconnet à conserves. Tous les balconnets de contre-porte sont amovibles pour faciliter le nettoyage : poussez le balconnet vers le haut et démontez-le en tirant vers l'avant. Pour le remettre en place, suivez l'ordre inverse des opérations.

• ien pour bouteilles et conserves. Cette cloison peut être démontée pour le nettoyage : tirez le bord inférieur de la cloison vers l'avant et déclipsez-la.
• Vous pouvez modifier les surfaces de rangement/plaques de verre* en fonction de la hauteur des produits réfrigerés:
• Dé placez-la vers le haut ou vers le bas.
• Les plaques de verre* sont équipées d'une sécurité qui empêche leur basculement accidentel.
• Poussez la plaque de verre courte sur le dessus, toujours devant le ventilateur, sous le compartiment de congélation.

• Dans la partie inférieure du compartiment de réfrigération, vous pouvez au besoin utiliser le compartiment à bouteilles pour ranger des boissons supplémentaires ou la plaque de verre pour disposer d'une surface de rangement supplémentaire.
• Lorsque vous utilisez le compartiment à bouteilles, vous pouvez ranger la plaque de verre au-dessous du compartiment afin de gagner de la place.

Si les bouteilles se trouvant dans le compartiment à bouteilles intégré dépassent à l'avant, faites remonter le balconnet de contre-porte inférieur.

Rangez les bouteilles de manière à ce que les culs de bouteille soient orientés vers la paroi arrière. N'utilisez la surface avant du fond du réfrigérateur que pour le stockage temporaire des produits, par exemple, pendant que vous réorganisez ou sortez le contenu de votre réfrigérateur. Cela simplifie la manipulation. Cependant, n'y laissez pas de produits car ils risqueraient d'être déplacés et renversés au moment de la fermeture de la porte.

• Le fait que les plaques de verre soient en deux parties permet de bénéficier de plus d'espace pour ranger les récipients hauts : placez les plaques à la hauteur souhaitée par rapport aux butées et en veillant aux parties droite (R) et gauche (L) ! Poussez les plaques de verre ① / ②. La plaque de verre ② dotée du bord de butée doit se trouver à l'arrière !

Le compartiment BioFresh permet de conserver la qualité de divers aliments frais pendant une durée d'une à trois fois plus longue qu'avec une réfrigération ordinaire. Les qualités gustatives, le degré de fraîcheur et la valeur nutritive (teneur en vitamines, groupes C et B) ne sont quasiment pas altérés. Grâce à une température réglée constamment et automatiquement sur une valeur légèrement supérieure à 0°C et à un taux d'humidité réglable, les divers éléments peuvent être conservés dans des conditions optimales.

Le tiroir du haut

Fig. A, convient parfaitement au stockage d'aliments secs ou emballés (par exemple, produits laitiers, viande, poisson, charcuterie). Dans ce compartiment, l'air est relativement sec.

Le tiroir réglable

Fig. A, convient tout particulièrement au rangement des aliments à forte teneur en eau, comme la salade, les légumes ou les fruits. Lorsque le tiroir est bien plein, l'air devient humide pouvant atteindre un taux de 90%.

Selon vos besoins, vous réglerez au besoin le taux d'humidité de ce compartiment sur une valeur faible ou élevée.

Réglage de l'humidité, fig. A2

• Sec : Déplacez le petit symbole représentant le taux d'humidité vers la gauche. Vous ne déposerez ensuite dans le compartiment que des aliments nécessitant une conservation à sec.
• Humide : Pour obtenir un taux d'humidité élevé, pouvant atteindre 90 %, déplacez le symbole représentant l'humidité jusqu'à l'extrémité droite. Ce réglage conviendra tout particulièrement aux aliments non emballés présentant une haute teneur en eau, tels que les salades.

Remarque

• Le taux d'humidité du tiroir est indépendant de la teneur en eau des produits réfrigérés, ainsi que de la fréquence d'ouverture de la porte.
• Au moment de l'achat, soyez vigilant quant à la fraîcheur des aliments. Le niveau de fraîcheur et la qualité déterminent la durée de conservation.
• Les aliments d'origine animale et végétale non emballés doivent être conservés à part et rangés par catégorie dans les tiroirs. Lorsque, pour des raisons de gain de place, vous devez les ranger ensemble, emballez-les ! Faites en sorte que les divers types de viande ne soient pas en contact direct les uns avec les autres. Emballez-les afin de les séparer. Vous éviterez ainsi qu'elles ne s'abîment prématurément à cause de la transmission des germes.
• N'oubliez pas que les aliments riches en albumine s'abîment plus rapidement. Par exemple, les crustacés se conservent moins longtemps que le poisson, qui se conserve lui-même moins longtemps que la viande.

• Retirez les éléments des tiroirs un moment avant de les consommer. En effet, à température ambiante, les arômes et saveurs se ravivent, ce qui augmente les qualités gustatives.
• Ne doivent pas être placés dans le compartiment BioFresh : les légumes sensibles au froid, comme les concombres, les poivrons, les aubergines, les avocats, les tomates non arrivées à maturité, les haricots, les courgettes et tous les fruits méridionaux.

Conservation à sec

Beurre	à	30 jours
Fromage, constance molle	à	30 jours
Lait, frais	à	7 jours
Charcuterie	à	7 jours
Poisson	à	4 jours
Crustacés	à	3 jours
Volaille	à	5 jours
Porc détaillé en gros morceaux	à	7 jours
détaillé en petits morceaux	à	5 jours
Boeuf	à	7 jours
Gibier	à	7 jours

Légumes, santé

Artichaut	à	21 jours
Céleri	à	30 jours
Chou-fleur	à	21 jours
Brocoli	à	14 jours
Endive	à	30 jours
Chou chinois	à	14 jours
Laitue d'hiver, chicorée, mâche	à	21 jours
Petits.POIS	à	10 jours
Fenouil	à	21 jours
Chou vert	à	14 jours
Carotte	à	150 jours
Ail	à	180 jours
Chou-rave	à	14 jours
Chou	à	180 jours
Laitue pommée	à	10 jours
Fines herbes	à	30 jours
Poireau	à	60 jours
Ciboule	à	7 jours
Champignons	à	7 jours
Barbe de capucin	à	21 jours
Radis	à	14 jours
Chou de Bruxelles	à	30 jours
Asperge	à	14 jours
Epinard	à	7 jours
Chou de Milan	à	60 jours

Fruits

Abricot	à	14 jours
Pomme	à	180 jours
Poire	à	120 jours
Mûre	à	8 jours
Datte (fraîche)	à	60 jours
Fraise	à	5 jours
Figue (fraîche)	à	7 jours
Myrtable	à	14 jours
Framboise	à	5 jours
Grosseille	à	21 jours
Cerise	à	14 jours
Kiwi	à	120 jours
Pêche	à	30 jours
Prune	à	21 jours
Coing	à	90 jours
Rhubarbe	à	21 jours
Grosseille à maquereau	à	21 jours
Raisin	à	90 jours

SuperFrost

Les produits frais doivent être congelés à cœur le plus rapidement possible et les produits surgelés doivent emmagasiner une « réserve de froid ». Grâce au dispositif SuperFrost, ces conditions sont remplies. Celui-ci permet en effet de préserver au moins la valeur nutritive, l'aspect et la saveur des aliments congelés.

• La quantité maximale (en kg) d'aliments frais que vous pouvez congeler en 24 heures est indiquée sur la plaque signalétique, sous la mention « Capacité de congélation ... kg/24h », Fig. A3, Pos. ④. Ce volume maximal varie en fonction du modèle et de la classe climatique de l'appareil.

Congélation avec la fonction SuperFrost

• Appuyez brièvement sur la touche SuperFrost ② de manière à ce que le voyant s'allume. La température de congélation baisse, l'appareil fonctionne à la puissance frigorifique la plus élevée.
• Si vous n'avez qu'une quantité limitée d'aliments à congeler, patientez 6 heures. En règle générale, cela suffit. En cas de quantité maximale (quantité indiquée sur la plaque signalétique sous la mention Capacité de congélation), patientez environ 24 heures.
• Puis, placez les aliments frais dans le congélateur, de préférence dans les compartiments du haut.
• La fonction SuperFrost se désactive automatiquement. Au besoin, vous pouvez définir une durée comprise entre 30 et 60 heures. Le processus de congélation est terminé. Le voyant SuperFrost s'éteint et l'appareil repasse en mode de fonctionnement normal.

Remarque : n'activez pas la fonction SuperFrost.

• si vous mettez dans le congélateur des produits déjà surgelés,
• si vous congelez jusqu'à 2 kg de produits frais par jour.

Remarques relatives à la congélation et à la conservation

• Aliments appropriés à la congélation : Viande, gibier, volaille, poisson frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés. Aliments inappropriés à la congélation : Laitue, radis, raisin, pommes et poires entières, viande grasse.
• Pour emballer vos aliments, les récipients réutilisables en plastique, métal et aluminium sont parfaitement adaptés, ainsi que les sacs de congélation disponibles dans le commerce.
• Ne placez pas de produits frais à congeler au contact de produits déjà congelés. Veillez également à ce que les paquets soient secs, afin d'éviter qu'ils ne se collent les uns aux autres lors de la congélation.
• Indiquez le contenu et la date sur les paquets à congeler et respectez scrupuleusement la date limite de conservation du produit. Cela évite toute perte de qualité.
• Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, ne dépassez pas les quantités suivantes dans chaque paquet :
• Fruits, légumes jusqu'à 1 kg,
• Viande jusqu'à 2,5 kg.
• Faites blanchir les légumes après les avoir lavés et répartis en portions (plongez-les 2-3 minutes dans l'eau bouillante, puis refroidissez-les rapidement en les passant sous l'eau froide). Lorsque vous utilisez pour cela un autocuiseur ou un four à micro-ondes, respectez bien les consignes correspondantes.
• Ne salez et n'é s peuvent être légèrement salés et épicés. Certaines épices perdent de leur saveur lors de la congélation.
• Ne placez jamais de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur. Elles pourraient exploser. Pour rafraîchir rapidement les boissons, vous pouvez placer les bouteilles au congélateur à condition de ne pas les y laisser plus d'une heure
• Rangez toujours les mêmes produits ensemble afin d'éviter de tenir la porte ouverte trop longtemps et d'économiser de l'énergie.
• Ne dépassez pas la date limite de conservation indiquée.
• Ne décongelez que la quantité nécessaire à votre consommation. Cuisinez ou utilisez aussi rapidement que possible les aliments que vous venez de décongeler.

Les aliments congelés peuvent être décongelés de la manière suivante :

Au four / four à chaleur tournante. Au micro-ondes. À température ambiante. Dans le réfrigérateur ; le froid dissipé est utilisé pour la réfrigération des autres aliments.

Système d'informations

Les aliments congelés doivent être consommés avant la date limite de conservation recommandée.

Pour de nombreuses catégories d'aliments congelés, les chiffres entre parenthèses indiquent en mois.

Les durées de conservation indiquées sont des valeurs nominales calculées pour des produits frais à congeler. La durée de conservation réelle dépend de la qualité de l'aliment et de son prétraitement jusqu'à la congélation. Pour les aliments riches en matière grasse, appliquez minimale.

Tablette de congélation*

Elle permet de congeler du raisin, des herbes, des légumes et d'autres aliments de ce type. Elle évite qu'ils ne se collent les uns aux autres. Les aliments congelés conservent leur forme, ce qui facilite ensuite la constitution de portions.

• Répartissez de manière espacée les aliments sur la tablette de congélation.
• Laissez congeler les aliments de 10 à 12 heures, placez-les dans des sacs de congélation ou des récipients, puis rangez-les dans un tiroir.
• Pour décongeler les aliments, tenez-les encore à distance les uns des autres.

Les accumulateurs de froid

Ils empêchent la température d'augmenter trop rapidement lors d'une coupure de courant. La qualité des aliments est ainsi mieux préservée.

Vous pouvez congeler et ranger les accumulateurs de froid sur la tablette de congélation ou dans le couvercle du compartiment congélateur*.

Mise en place des accumulateurs de froid :

Retirez le tiroir du haut. Poussez vers le haut et l'arrière l dans le couvercle du compartiment congélateur et insérez-les à l'avant.

Retrait des accumulateurs de froid

Retirez le tiroir du haut. Prenez l par les côtés et faites-les sortir vers le bas.

VarioSpace*

• Lorsque vous retirez un tiroir et la plaque de rangement, vous obtenez 2 fois plus de place en hauteur pour les aliments de grande taille. Vous pourrez par exemple congeler sans les découper une volaille, de la viande ou de gros gibiers pour pouvoir ensuite les préparer entiers. De même, vous pourrez ranger les pâtisseries hautes et les bacs de glace.
• Retirez le tiroir jusqu'en butée et soulevez-le vers l'avant.
• Retirez en la soulevant vers l'avant.
• Pour procéder à l'insertion : Suivez l'ordre inverse des opérations. Repoussez simplement jusqu'à ses butées.

Dégivrage

Le compartiment réfrigérateur est à dégivrage automatique. L'eau de dégivrage s'évapore ensuite grâce à la chaleur dégagée par le compresseur.

Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé sur la paroi arrière, derrière les compartiments à légumes.

Dans le compartiment congélateur

Au fil du temps, une couche de givre se forme plus ou moins rapidement selon la fréquence à laquelle vous ouvrez la porte et les aliments chauds qui y sont entreposés. Ceci est tout à fait normal.

Cependant, si la couche de givre devient trop épaisse, cela occasionne une consommation d'énergie plus importante. Par conséquent, l'appareil doit être dégivré régulièrement :

• La veille du dégivrage, activez la fonction SuperFrost. Les produits congelés emmagasinent une réserve de froid.
• Pour le dégivrage : débranchez le connecteur secteur ou appuyez sur la touche d'activation/désactivation du compartiment de congélation de manière à ce que le voyant de température s'éteigne. Si le voyant ne s'éteint pas, cela signifie que la sécurité enfants est active.
• Emballez les produits congelés dans le tiroir, avec des accumulateurs de froid, dans du papier journal ou une couverture, et conservez-les dans un endroit frais.
• Pour accélérer le processus de dégivrage, vous pouvez placer une casserole remplie d'eau chaude (non bouillante) sur une tablette.

Pour le dégivrage, n'utilisez jamais d'appareil chauffant électrique, de nettoyeur vapeur, de bombe dégivrante, de flamme vive ni d'objet métallique. Risque de blessure et d'endommagement de l'appareil !

• Lors du processus de dégivrage, laissez les portes de l'appareil ouvertes.

Essuyez l'eau de dégivrage au fond de l'appareil à l'aide d'une éponge ou d'un chiffon. Nettoyez ensuite l'appareil et frottez pour sécher.

Nettoyage

• Avant de procéder au nettoyage, mettez systématiquement l'appareil hors tension. Débranchez le connecteur secteur ou retirez (ou dévissez) les fusibles.
• Nettoyez à la main l'intérieur et les équipements de l'appareil en utilisant de l'eau tiède mélangée à un peu de liquide vaisselle. N'utilisez jamais de nettoyeur vapeur. Risque de blessure et d'endommagement de l'appareil !
• Nous conseillons l'utilisation de chiffons doux et d'un nettoyant multi-usages au pH neutre.
• N'utilisez pas d'éponges à récurer ou abrasives, de produits de nettoyage concentrés, ni de détergents ou solvants chimiques abrasifs ou à base de chlorure ou d'acide.
• Évitez que l'eau de nettoyage ne s'infiltre dans la goulotte d'évacuation, les grilles d'aération et les composants électriques. Essuyez l'appareil.
• Prenez garde à ne pas endommager ni retirer la plaque signalétique située sur la paroi intérieure de l'appareil. Le service après-vente doit pouvoir consulter cette plaque.
• Lavez à la main , les plaques de verre et autres composants intérieurs.
• Retirez conformément à la figure :
• Démontez la plaque de verre, tirez l'évidement au-dessus du support, inclinez-la sur le côté et retirez-la ainsi à l'oblique. Lors du remontage des surfaces de rangement, veillez à ce que le bord des butées arrière soit orienté vers le haut. Dans le cas

Dans le cas contraire, les aliments risquent de coller à la paroi arrière.

• Si vous voulez sortir le balconnet de contre-porte supérieur (compartiment fromage et beurre), retirez-le toujours avec le couvercle ! Une fois la partie latérale du balconnet retirée avec précaution, le tenon est libéré et le couvercle peut être retiré sur le côté.
• Les surfaces de rangement et les balconnets de contre-porte peuvent être démontés à des fins de nettoyage. Retirez les baguettes et les parties latérales des plaques de verre.
• Retirez les films de protection de toutes les baguettes (Fig.).
• Les compartiments BioFresh ① peuvent être sortis de leur logement et soulevés à des fins de nettoyage (Fig. L). Attention : pour éviter tout endommagement, les rails retirés ③ doivent être immédiatement remis en place.
• Pour procéder à la mise en place, placez les tiroirs sur les rails et poussez (Fig. M).

• Quand les tiroirs sont sortis, avec précaution, tirez le couvercle du tiroir représentant les règles d'humidité (2) vers l'avant et enlevez-le vers le bas.

Pour procéder à la mise en place, appliquez la procédure inverse : insérez les tiges des couvercles dans les supports et verrouillez-les.

Nettoyez régulièrement l'orifice d'écoulement situé sur la paroi arrière, derrière le 2e bac BioFresh (flèche dans la Fig.). Le cas échéant, nettoyez-le à l'aide d'un instrument fin tel qu'un coton-tige ou un objet analogue.

Puis, rebranchez l'appareil et remettez-le en marche.

Si l'appareil doit rester hors service pour une période prolongée, il est nécessaire de le vider, de débrancher le connecteur secteur, de le nettoyer comme indiqué ci-dessus et de laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène alimentaire

La consommation croissante de plats cuisinés et d'autres denrées périssables, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maîtrise de la température de transport et de stockage de ces produits.

Dans les foyers, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.

Maîtrise de la température

• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
• Attendre le complet refroidissement des plats avant de les conserver (ex. soupe).
• Limiter la fréquence d'ouverture de la porte.

Respect des règles d'hygiène alimentaire

• Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
• Emballer systématiquement la nourriture pour éviter toute contamination entre les denrées.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
• Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
• Nettoyer fréquemment l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques.

(1) Chaîne du froid : maintien ininterrompu de la température de conservation requise pour un produit depuis son élaboration et son conditionnement jusqu'à son utilisation par le consommateur.

Pannes et problèmes éventuels

Votre appareil a été conçu et fabriqué pour vous garantir un fonctionnement irréprochable et une durée de vie accrue. Si une panne venait à se produire en cours de fonctionnement, vérifiez que le dysfonctionnement ne provient pas d'une erreur de commande. Dans ce cas, les frais occasionnés vous seront facturés, même au cours de la durée de validité de la garantie.

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

Panne - cause possible et solution : l'appareil ne fonctionne pas, les voyants sont éteints

• L'appareil a-t-il été correctement mis en marche ?
• Le connecteur secteur est-il bien enfoncé dans la prise ?
• Le fusible de la prise est-il en bon état ?

L'éclairage intérieur ne fonctionne pas

• Le réfrigérateur est-il en marche ?
• La porte est-elle restée ouverte pendant plus de 15 minutes ?
• L'ampoule est défectueuse.

Tension du secteur

Attention ! Afin d'éviter tout risque de blessure ou d'endommagement du matériel, confiez le remplacement de l'éclairage intérieur au S.A.V.

Précaution - Rayonnement laser de classe 1M. Lorsque l'habillage est ouvert, ne regardez pas l'intérieur directement avec des instruments optiques.

L'appareil est trop bruyant.

• L'appareil est-il bien calé sur le sol ? Les meubles et les objets environnants se mettent-ils à vibrer lorsque le compresseur fonctionne ?

Écartez éventuelles bouteilles et récipients les uns des autres.

• Les bruits d'écoulement (gargouillis ou clapotis) sont tout à fait normaux ; ils proviennent du fluide réfrigérant qui circule dans le circuit frigorifique.

En outre, un léger clic se fait entendre à chaque fois que le compresseur (moteur) se met en marche ou s'arrête automatiquement.

Le bruit de ronflement du moteur est légèrement plus fort lorsque le compresseur se met en marche. Lorsque la fonction SuperFrost est activée, lorsque vous venez de ranger des aliments dans le réfrigérateur ou encore après une ouverture prolongée de la porte, la puissance frigorifique augmente automatiquement. Un ronflement sourd est généré par le bruit de la circulation d'air au sein du ventilateur.

L'alarme se déclenche quand la température n'est pas suffisamment basse.

• De grandes quantités d'aliments frais ont-elles été rangées sans que la fonction SuperFrost soit activée ? (voir section « SuperFrost »)
• La porte de l'appareil se ferme-t-elle correctement ?
• La ventilation est-elle suffisante ?

Le cas échéant, dégagez les grilles d'aération.

• La température ambiante est-elle trop élevée ? (voir section « Prescriptions »)
• La porte de l'appareil a-t-elle été ouverte trop fréquemment ou trop longuement ?
• Le cas échéant, attendez que la température se régule.

• Une coupure d'alimentation est survenue. Suivez la procédure indiquée dans « Voyants de panne d'alimentation / FrostControl ».

Le compresseur fonctionne longtemps.

• Sur les modèles avec économie d'énergie, selon la fonction, ceci peut être normal. Si vous n'avez pas besoin que votre appareil soit si froid, le compresseur règle le nombre de tours passé à un nombre de tours inférieur. Cela augmente la durée de fonctionnement, quasiment jusqu'à la durée de vie, et cela économise de l'énergie.

Plaque signalétique et S.A.V.

Si le problème ne provient d'aucune des causes susmentionnées et que vous ne parvenez pas vous-même

à le résoudre ou si un voyant du type F0 ou F5 s'affiche, cela indique ce qui suit : Une erreur s'est produite. Adressez-vous au service après-vente le plus proche (liste des adresses ci-jointe). Indiquez-lui le contenu de l'affichage, ainsi que

La désignation de l'appareil ① et l'index ②,

Numéro de série ③

Grâce à ces informations, le S.A.V. sera en mesure d'intervenir rapidement et de manière ciblée. La plaque signalétique se trouve sur la face intérieure gauche de l'appareil.

En attendant l'arrivée du service après-vente, maintenez l'appareil fermé afin d'éviter toute perte supplémentaire de froid.

Conseils relatifs à l'encastrement et dimensions

• Vérifiez les dimensions d'encastrement :

	A	C	D
ICBS 31	1769,5	523	1772-1788

• Réglez la position du meuble et des portes avec un niveau à bulle et un étrier. Au besoin, utilisez une cale pour compenser. Le palier intermédiaire et la paroi latérale du meuble doivent être à angle droit.
• Installez le réfrigérateur/congélateur dans un meuble stable. Respectez systématiquement les espaces de ventilation.
• L'espace d'aération à l'arrière du meuble doit mesurer au moins 38 mm.
• Les orifices de ventilation du socle et des éléments de façade du meuble en haut doivent être d'au moins 200 cm². Par principe : plus les orifices de ventilation sont importants, plus l'appareil est économique en énergie.

Avant de débuter le montage :

• Retirez le crochet de câblage à l'arrière.
• Déplacez le cordon d'alimentation à l'aide du crochet.

Nous vous prions de conserver soigneusement ces consignes d'encastrement et, le cas échéant, de les remettre au nouvel acquéreur en cas de cession de l'appareil.

Ces instructions sont valables pour plusieurs modèles d'appareils. Par conséquent, vous pourrez remarquer certaines différences par rapport au type de votre appareil.

L'encastrement nécessite l'utilisation des outils supplémentaires suivants : tournevis Torx® T15, T20, T25, T30, ciseaux, tournevis sans fil.

Inversion du sens d'ouverture de la porte

Si nécessaire, vous pouvez changer le .

Sinon, passez directement à la fixation dans un buffet.

• Pour faciliter le montage, poussez l'appareil aux 3/4 dans son futur emplacement.

• Soulevez les caches ①, ②, ③, ④ et ⑤.
• Retirez les boulons ⑥ de . Attention : veillez à ce que les portes du réfrigérateur ne basculent pas.
• Faites basculer légèrement la porte du réfrigérateur ⑦ vers l'avant et soulevez-la vers le haut.
• Retirez les boulons du milieu (8). Attention : Veillez à ce que ne bascule pas.
• Soulevez (9).
• Dévissez le support de palier (10) et celui du milieu (11). Revissez-les ensuite de l'autre côté en utilisant les mêmes vis.
• Changez les boulons du bas ⑫ avec la rondelle ⑬.
• Remontez ⑨ : placez-la sur le boulon ⑫ et la rondelle ⑬, Détail Z. Remettez en place et vissez le boulon du milieu ⑧ à travers le support de palier du milieu ⑭, Détail Y.
• Remontez la porte du réfrigérateur ⑦ : placez sur le boulon du milieu ⑧, Détail Y. Placez et vissez le boulon du dessus ⑥ à travers le trou externe du support de palier ⑩ de la porte du congélateur ⑦, Détail X.
• Placez les habillages de l'autre côté en procédant à une inversion.

Aperçu de tous les éléments de fixation et de leur utilisation sur l'appareil

20 1x			22 1x
21 1x	23 Torx®25 2x Ø 4,8 x 16		28 Torx®15 1x Ø 4 x 19
	31 4x	←	32 Torx®15 4x Ø 3,9 x 9,5
	33 4x	←	34 Torx®15 12x Ø 4 x 14
29 3x Torx®15 ø 4 x 36		30 2x	5 1x

Fixation dans un buffet

• L'appareil est livré avec tous les éléments de fixation.
• Insérez l'appareil jusqu'aux 3/4 dans le buffet.

Montez les volets d'équilibrage ② de manière à les aligner avec insérez-les dans le logement et accrochez-les dans les trous.

• Collez la baguette de recouvrement ② sur la paroi latérale de l'appareil : Retirez le film de protection et collez le bord. Au besoin, raccourcissez le bord à la taille du logement. Mettez en place le bord précisément au-dessous de l'étrier ②.

• Retirez l'habillage ②. Lors du premier montage, retirez l'habillage ③ du support de palier du milieu (1).

• Vissez l'étrier ② à l'aide des vis ③.
• Insérez l'appareil dans son logement. Veillez à ce que les raccordements soient corrects.

• Réglez l'appareil en profondeur.
• Les bords avant 5 et ②6 et de l'étrier ②2 doivent être alignés avec les bords avant du fond du meuble et la paroi latérale du meuble.

• Réglez l'appareil en hauteur sur les vis de réglage (5) des supports de palier (4) et (5).

• Placez les vis de réglage (2) du support de palier du milieu (1) en butée avec la paroi latérale du meuble.

Attention : tournez avec précaution ans la position souhaitée afin d'éviter d'endommager la paroi du meuble.

Stabilisez l'appareil dans son logement à l'aide de vis longues pour panneaux de particules 23/29.

Sur le haut, appuyez l'appareil contre la paroi du meuble à l'aide de l'étrier ②.

Au milieu, utilisez des vis de fixation 27 avec des vis 29.

En bas, utilisez les vis de réglage 26 des supports de palier 24 et 29.

• Veillez à ce que toutes les vis soient bien en place !

• Dans le cas de grandes portes ou de portes partagées, montez éventuellement un autre couplage de porte.

• Au besoin, réglez la position du volet d'équilibrage (2) en le déplaçant parallèlement au fond du meuble. Il ne doit pas dépasser.

Repliez la partie latérale de l'étrier ②

• Réinsérez l'habillage ②
• Comblez tous les trou .

• Sur le support de palier du milieu (1), insérez l'habillage (3)
• Montez la partie de couplage de la porte ③1 en fonction de la hauteur de la poignée et de la porte partagée en utilisant la vis ③2.
• En ouvrant la porte en plein, poussez le rail de couplage ③ et vissez-l extérieur de la porte du meuble, d = épaisseur de la paroi du buffet.
• Ré nière à ce qu'elle soit alignée.

de manière à ce que la porte du meuble ne touche pas le corps du meuble (environ 1 mm d'écart).

Le fabricant travaille constamment à l'amélioration de tous les types et modèles d'appareils. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils. Merci pour votre compréhension.
