Réglage du panier supérieur Chargement de la vaisselle Information pour les tests laboratoire Chargement du produit de lavage Types de produits de lavage Chargement du produit de rinçage Nettoyage des filtres Quelques conseils pratiques Entretien et nettoyage courants Description de la machine Données techniques Sélection du programme et functions particulières Watercontrol Liste des programmes Identification des anomalies mineures
4 ■ Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine.
■ L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités.
■ En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le Service Après-vente de votre revendeur en lui précisant bien le type de votre appareil. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.
■ Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance.
■ Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité.
Coupez le cordon d’alimentation après l’avoir retiré de la prise murale.
■ S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son basculement. 3
Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre.
Avant de brancher la machine sur le circuit électrique s'assurer:
Directives Européennes 73/23/EEC and 89/336/EEC, remplacé par 2006/95/EC et 2004/108/EC, et les amendements successifs.

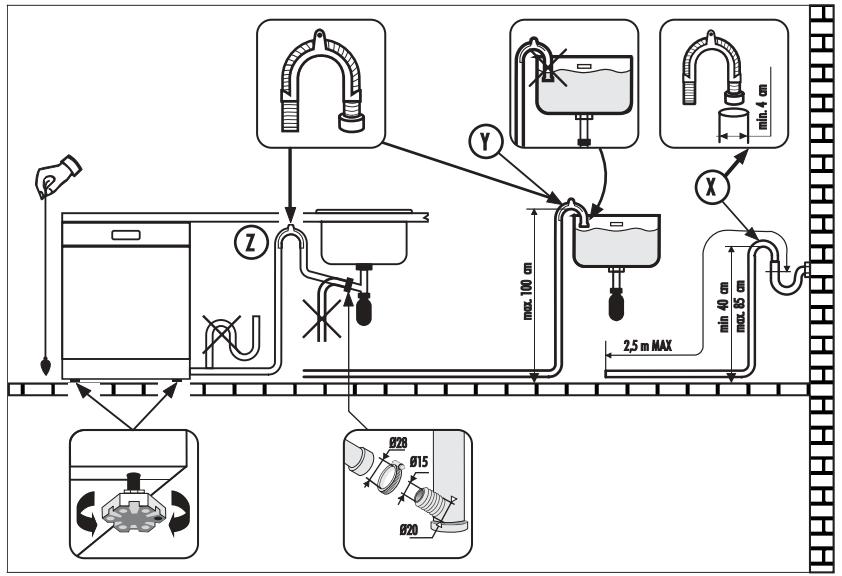

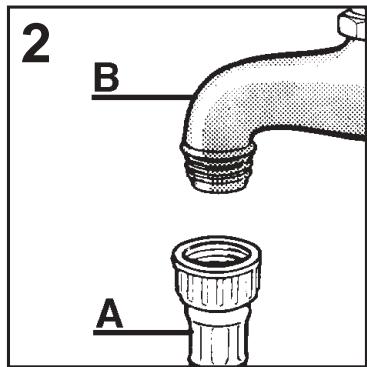

■ Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche. IMPORTANT Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C. ■ La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. ■ Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig. 1B). ■ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig. 2). ■ Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente. ■ Si des saletés ou du sable sont présents dans l’eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig. 3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". ■ Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.
■ Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm.
éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X).
Cette rallonge de tube est disponible auprès du service après-vente.
Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.
IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint. 1. Lave-vaisselle éteint, OUVRIR la porte. 2. Maintenir enfoncées simultanément la PREMIERE et la TROISIÈME touche "PROGRAMME’’ (à partir de la droite), tout en appuyant sur la touche "MARCHE/ARRÊT".
L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 90°fH Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interrompre automatiquement les fonctions préétablies.
Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.
"MARCHE/ARRÊT" et recommencer depuis début (POINT 1).
Ouverture de la porte
■ Il est important de n’utiliser que le sel spécifiquement prévu pour les lavevaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur.

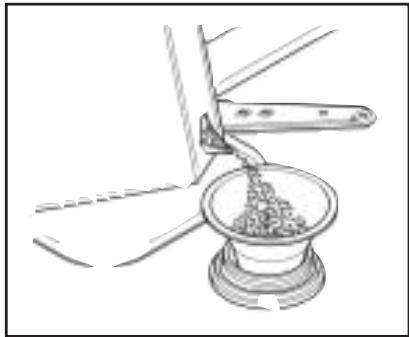

■ Pour introduire le sel, dévisser le bouchon du bac.
Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.
Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’adoucisseur d’eau.
électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. IMPORTANT La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.
■ Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte. 10
IMPORTANT Le panier inférieur possède un dispositif d’arrêt automatique permettant son extraction en toute sécurité, très utile aussi lors du chargement complet du lave-vaisselle. L’extraction total du panier inférieur est nécessaire afin de charger le sel ainsi que pour le nettoyage du filtre et de l’entretien ordinaire de la machine.

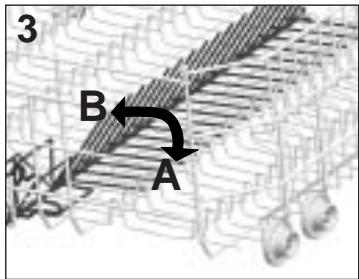

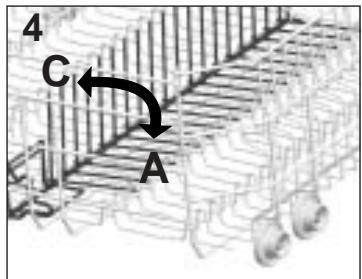

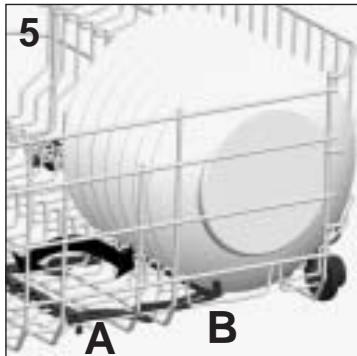

Si les petites assiettes sont positionnées sans avoir mis les supports mobiles dans la bonne position, le bras de lavage inférieur peut alors être bloqué par ces assiettes.
Le couvercle du panier à couverts peut être retiré pour permettre différentes possibilités de chargement. 11
(voir liste des programmes de lavage)
2. Chargement normalisé 3. Réglage du produit de rinçage sur index: 6
- 9,5 g pour le prélavage; - 28 g pour le lavage.

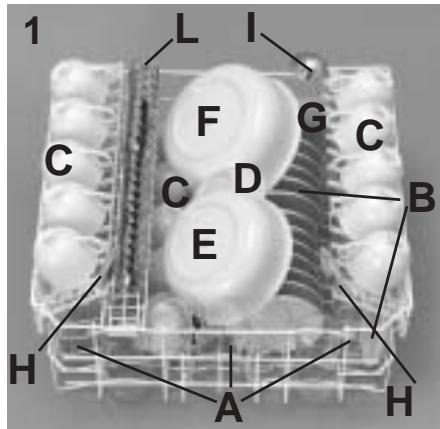

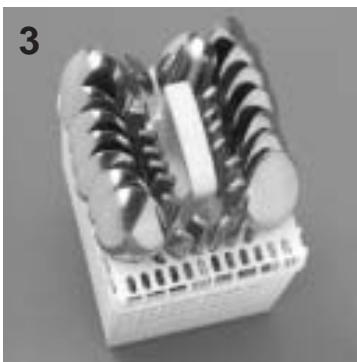

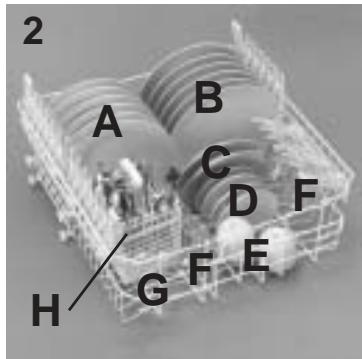

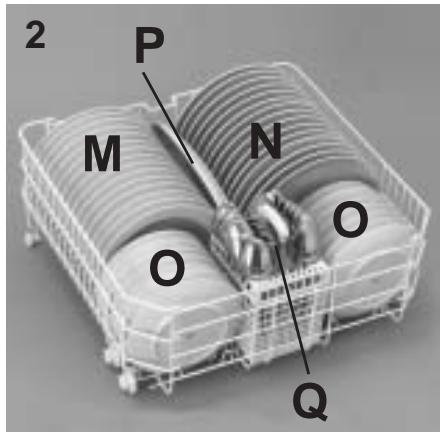

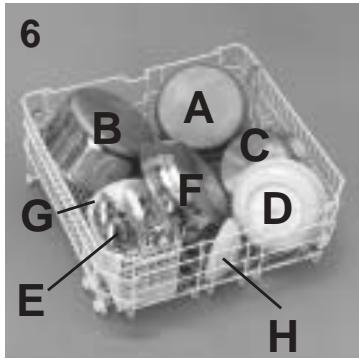

Le rangement correct du chargement est indiqué dans la fig. 1 pour le panier supérieur, dans la fig. 2 pour le panier inférieur et dans la fig. 3 pour le panier à couverts.
Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.

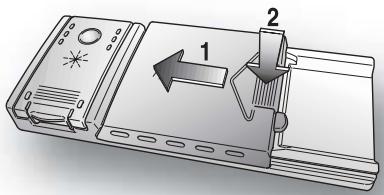

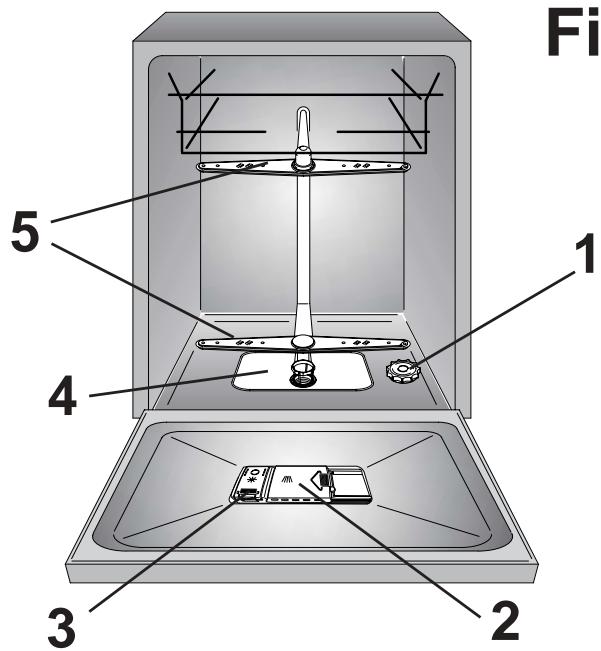

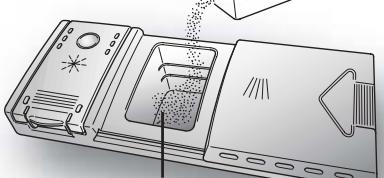

La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
Q = couverts Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).
Si vous envisagez d’utiliser des produits lessiviels combinés, par exemple ceux composés de sel et/ou d’ agents de rinçage, nous vous conseillons de: ■ lire attentivement et de suivre les instructions du fabricant, notées sur les emballages; ■ la performance de certains produits lessiviels composés de sel/adoucisseur d’eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l’échelle de performance donnée sur l’emballage du produit lessiviel.
Les produits de lavage en tablettes des différents producteurs se dissolvent à des vitesses différentes. Donc dans les programmes rapides, certaines tablettes, ne se dissolvant pas complètement, peuvent ne pas être totalement efficaces. Avec les tablettes, il est donc conseillé de sélectionner des programmes plus longs afin de garantir la dissolution complète du produit de lavage.
être introduites dans le bac à produit de lavage et PAS directement dans la cuve.
■ dépots de calcaire sur la vaisselle ou dans le lave-vaisselle; ■ une réduction des performances lors du lavage et du séchage.
Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres.

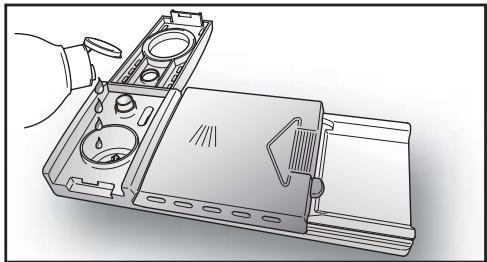

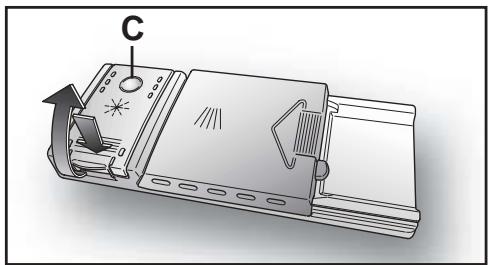

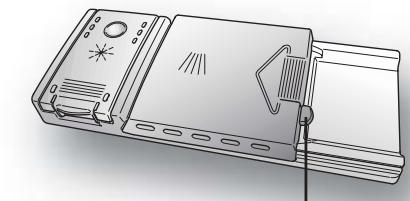

A la gauche du bac à lessive se trouve le réservoir du produit de rinçage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique (C) placé sur le distributeur.
Les produits de lavage concentrés, à alcalinité réduite et avec enzymes naturelles, combinés à des programmes de lavage à 50°C, permettent de réduire l’impact sur l’environnement tout en respectant la vaisselle et le lave-vaisselle. Les programmes de lavage à 50°C ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d’obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65°C.
(présents seulement sur certains modèles). En cas de problème de lavage et/ou de séchage, il est conseillé de reprendre l’utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage). Dans ce cas, il est recommandé de: ■ remplir de nouveau les bac à sel et à produit de rinçage; ■ exécuter un cycle de lavage normal à vide.
Les produits de lavage qui contiennent aussi le produit de rinçage doivent être introduits dans le bac à produit de lavage. Le bac à produit de rinçage doit être vide (dans le cas contraire, régler le dosage du produit de rinçage sur le minimum avant d’utiliser des produits de lavage combinés).

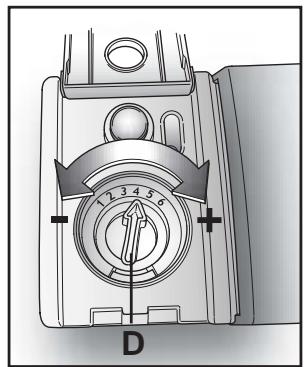

Le réglage (D) est situé sous le couvercle et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 4. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.
15 éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet. ■ En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
■ Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.
■ Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.
(fig.1). ■ Pour un entretien facilité, le réservoir central est amovible (fig.2).
Ce qu'on ne doit pas laver
■ Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. ■ Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.
■ Si possible, éviter que les différentes pièces se touchent; une installation correcte donnera de meilleurs résultats de lavage.
Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.
■ Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.
Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle.
■ Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
■ Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. ■ Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage. ■ Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmateur sur lavage délicat. ■ Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres.

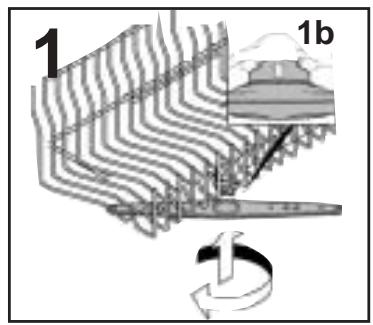

(pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d’une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2). 2. Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté. 3. Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop. ■ La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. ■ Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins.
Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes: 1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine. 2. Débrancher la prise électrique. 3. Fermer le robinet d'eau. 4. Remplir le réservoir du produit de rinçage. 5. Laisser la porte légèrement ouverte. 6. Laisser l'intérieur de la machine propre. 7. Si la machine est laissée dans des pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine. 18
Lorsque vous refermez la porte, le cycle repart de l’endroit où il s’était interrompu sans devoir appuyer sur une touche.
Si vous ouvrez la porte pendant que le lave-vaisselle effectue son cycle de séchage, un signal sonore vous alerte que le cycle n’est pas achevé.
■ Ouvrez la porte et rangez la vaisselle à laver. ■ Appuyez sur la touche "MARCHE/ARRÊT"
Pour modifier ou annuler un programme en cours, procédez de la manière suivante: ■ Ouvrez la porte. ■ Enfoncez la touche du programme en cours (avec le voyant éclairé fixement) sans la lâcher pendant au moins 5 secondes. Les voyants des programmes (sauf celui du programme "RAPIDE") clignotent.
Vous pouvez sélectionner ou désélectionner la touche option DANS UN DÉLAI de 2 minutes après le début du programme.
"conseillé" commence à clignoter. ■ Vous pouvez alors nouveau programme.
"TREMPAGE" enfoncez en même temps la touche du programme "RAPIDE" et celle de l’option "3 en 1".
DANS UN DELAI de 2 minutes après le début du programme, vous pouvez choisir un autre programme, simplement en appuyant sur la touche correspondante.
Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment.
"TREMPAGE" appuyez en même temps sur la touche du programme "RAPIDE" et sur celle de l’option "3 en 1". Seul le témoin du bouton d’option sera allumé.
"Rinçage" et "Séchage") s’éclairent séparément et en séquence pour indiquer la phase en cours.
Cette touche permet de retarder le démarrage du cycle de lavage de 3, 6 ou 9 heures.
5 secondes, répété 3 fois toutes les 30 secondes. Les voyants de visualisation "PHASES DU CYCLE" s'éteint et celui correspondant au programme “conseillé” commence à clignoter. Vous pouvez alors sortir la vaisselle propre et éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" ou effectuer un nouveau chargement pour un nouveau cycle de lavage.
(à chaque pression correspond respectivement la configuration retardée de 3, 6 ou 9 heures et le voyant correspondant au retard choisi s’éclaire fixement). ■ Pour démarrer le décompte, appuyez sur la touche du programme choisi (le voyant correspondant s'éclaire fixement, tandis que celui de la durée configurée cesse d’être éclairé fixement et commence à clignoter).
Cette option permet l'utilisation optimale de produits de lavage combinés ("3 en 1"/ "4 en 1"/"5 en 1"). En appuyant sur cette touche, le programme de lavage sélectionné est modifié, de façon à obtenir les meilleurs résultats des produits combinés.
Si le décompte n’est pas achevé et que le programme n’est donc pas encore parti, vous pouvez modifier ou annuler le départ différé, choisir un autre programme ou sélectionner/désélectionner la touche option, en procédant de la manière suivante:
Avant d’utiliser des détergents combinés type "3 en 1"/ "4 en 1" / "5 en 1", pensez TOUJOURS à sélectionner cette option. Lorsque cette option est activée, le voyant de sel peut être allumé. Le remplissage du sel (et du liquide de rinçage) est requis SEULEMENT dans le cas d’une utilisation des détergents conventionnels. Il est recommandé de prendre connaissance des informations du paragraphe "Produits de lavage combinés (“3 en 1”/“4 en 1”/“5 en 1”)" du chapitre "TYPES DE PRODUITS DE LAVAGE".
■ Le programme choisi s'annule et le voyant correspondant au programme "conseillé" commence à clignoter. ■ Appuyez sur la touche "Départ différé", pour configurer un autre horaire de départ retardé (le voyant correspondant au temps choisi s’éclaire fixement). 21
Si un dysfonctionnement ou une anomalie se manifeste pendant le déroulement d’un programme, le voyant correspondant au cycle choisi (pour le programme "TREMPAGE", seul le témoin du bouton d’option) clignote très rapidement et un signal sonore est émis. Dans ce cas, éteignez le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT". Contrôlez si le robinet d’eau est ouvert, si le tuyau de vidange n’est pas plié, si le siphon et les filtres ne sont pas colmatés et configurez à nouveau le programme choisi. Si l’anomalie se répète, adressez-vous au Service Après-Vente.

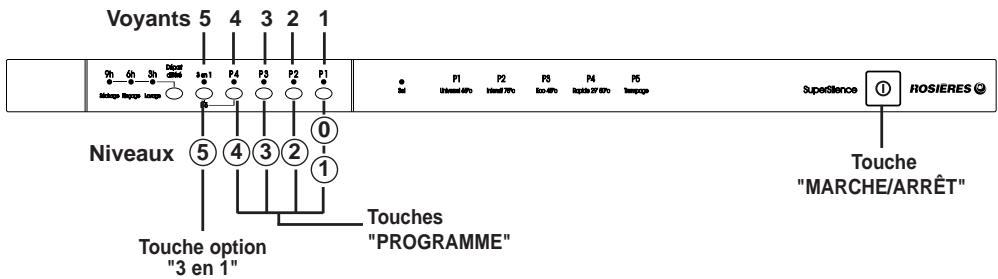

■ Après avoir éteint le lave-vaisselle, enfoncez pendant quelques instants la touche "3 en 1" tout en appuyant sur la touche "MARCHE/ARRÊT", en les relâchant seul après le signal acoustique.
éclairé fixement (sonnerie activée) et commence a clignoter (sonnerie désactivée).
■ Pour réactiver la sonnerie, suivez la même procédure.

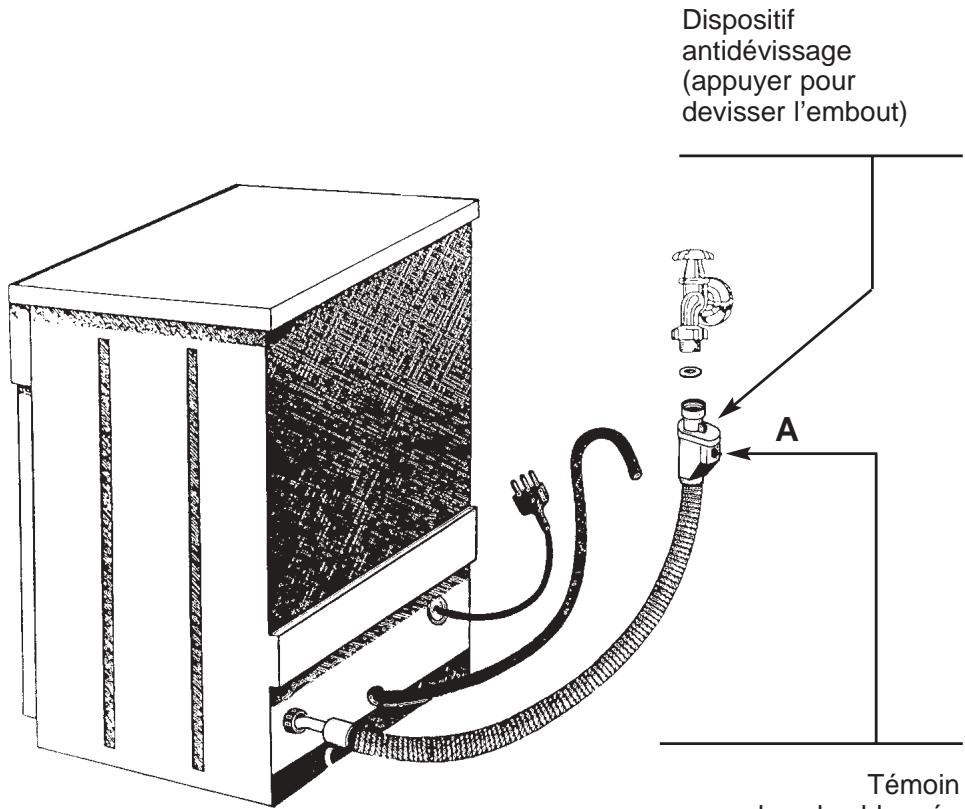

Dans le cas où le tuyau se détériorerait (usure naturelle ou surpression), l’eau s’écoulerait dans la gaine et actionnerait le dispositif de blocage de l’eau directement au robinet. Cet incident serait alors signalé par un témoin rouge situé dans la petite fenêtre “A”. Dans ce cas, fermez le robinet d’eau et changez le tuyau. Si le tuyau n’est pas assez long pour permettre un branchement correct, il doit être remplacé par un tuyau plus long. Le tuyau peut être fourni par votre service après-vente.
(appuyer pour devisser l’embout)
Le filtre du tuyau d’alimentation est bouché
La rallonge du tuyau de vidange n’est pas la bonne
4 - La machine vidange en permanence
Ne pas trop serrer la vaisselle
Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles. 27
équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
