MODE D'EMPLOI GR 2 ROSIERES
NOTICE D'EMPloi ET D'ENTRETIEN
GROUPES D'ASPIRATION
GR 1
GR2
S.A.USINES DE ROSIERES-B.P.4418001 BOURGES Cedex
NO Siret 553 720 053 00014
44868A
ATTENTION
Pour bénéficier de la garantie ROSENCE, ne plus que le client ne sauraient pas autrement installé.
ometre de faire dater et signe, par voire ouvive a
teur, le certificat de garantie que voos tivee.
la derniere page de cette notice.
Pieces de rechange
En cas de réclamation, ou pour commander une pièce de rechange, indiquer:
1. à la plaque signalétique située sur le caisson.
2. à la plaque signalétique située sur le caisson.
(1)Le type delappareletie la n
2) La désignation de
Ouiuresser?
Pays commander une piece de rechange.
En cas de reclamation:
A VOTRE REVENDEUR
S.A DES IUSINES DE ROSIERES
S.A. DELO CONSULTS Co.,LTD.
Correspondence Assistance Technique
Service Assistance 18400 SAINT-FLORENT-SUR-CHER
ROSTERES-18400 SAMYI TEL(48)55.00.93-(48)55.01.95
Tel.: 405-862-1399 Fax: 405-862-1399
e aie e t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d
Toutes ccaatnques nontnne. RPOISRES pour apporper a ses appareils des modications note du 1978.
sa production, ROSTERLOPOAAP
technique, en respectant les conditions initiales.
Sommaire
Pages
Partie destinée à l'utilisateur
Generalités 4
Utilisation
-Le boltier de commande. 4
Fonctionnement
- Evacuation directe -Preparation de I'appareil 5
-En recyclage d'air -Preparation de I'appareil 6
Entretien - Accessibilité des filtres 7
Partie destinée à l'installateur
Encastrement de l'appareil 8
Cacteistiques techniques 9
GENERALITES:
Ces Groupes d'Aspiration sont concus pour etre utilisés dans tous les domains de l'évacuation des émanations de cuisine, comme groupes d'aspiration à encastrer.
Les Groupes d'Aspiration sont utilisables aussi bien en évacuation directe qu'en recyclage.
Nous you conseillons l'evacuation directe, car il est possible de cette facon d'évacuer en plus grande partie, les vapeurs et les odeurs qui se dégagent pendant la cuisson des alliments.
Le filtre anti-graisse incorpore absorbhe au cours du fonctionnement les risidus de vapeur contenant de la graisse, evitant ainsi aux meubles et aux murs de toute cuisine, d'être impregnnes de graisses et d'odeurs.
LORSQUE LE GROUPE EST UTILISE EN RECYCLAGE D'AIR, ON Y INCORPORE UN FILTRE A CHARBON ACTIF.
Lair aspire contenant les vapeurs et les odeurs degagees par la cuisson passa a travers le filtre anti-graisse et ensuite le filtre a charbon actif, qui les fixe en grande partie. (Voir fonctionnement page 8).
UTILISATION:
La mise en marche doit tous jours se faire quelques minutes avant l' apparition des premières vapeurs et oedeurs à eliminer, et se poursuivre quelques minutes après la fin de ciisson.

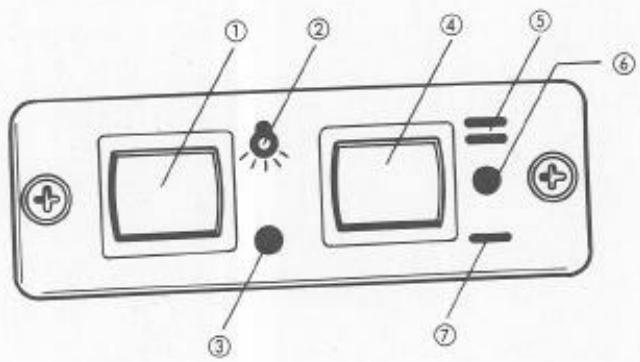

LE BOITIER DE COMMANDE:

① Commutateur à bascule pour l'éclairage (couleur jaune)
② Position: marché éclairage
3) Position: arrêt éclairage
Commutateur a bascule pour laerateur (couleur rouge)
Position: grande vitesse
4 Position:arrt turbine
7 Position: petite vitesse
FONCTIONNEMENT:
1 - Evacuation directe dans le conduit extérieur
Aperessonpassagedansleftiltreanti-graisse,laird'évacuationestrejetedansunconduitextérieur: soitpar l'intermediareid'unecheminee,soit directementatraversleurmurextérieur.
Le groupe GR 1 possede 2 orifices de sortie d'air: un vers le haut, un vers l'armere.
Le groupe GR 2 possede 4 orifices de sortie d'air, 2 vers le haut, 2 vers l'armere.
Pour l'un ou l'autre de ces raccordements, nous vous recommandons d'utiliser un tuyau d'évacuation lisse et difficultement inflammable.
ATTENTION:L'efficacite du bloc aérateur est fonction de la longueur du tuyau d'évacuation et du nombre de coudes installés.
Lorsque le tuyau est extrémement long,CHOISIR un tuyau de 120 mm afin d'eviter les pertes de charges importantes.
De même, lorsque le tuyau est posé horizontally, il faut veiller à ce que pour chaque mètre de tuyau, une pente ascendante, d'au moins 5 cm soit respectée.
Preparation de l'appareil:
L'appareil est premonté en usine pour l'utilisation de l'orifice de sortie vers le haut.
Pour le fonctionnement en évacuation directe, les tubulures jointes sont fixées par 4 vis de fixation sur les orifices.
L'acheminement de l'air d'évacuation peut pour chaque aérateur s'effectuer séparément.
Voupez égallement raccorder les 2 aérateurs avec le raccord joint afin d'assurer la junction entre
les aérateurs et l'extérieur (avec toute fois une sortie agrandie: 150 mm de diamètre).
Au cas cependant ou l'on utilise sais les prizides de

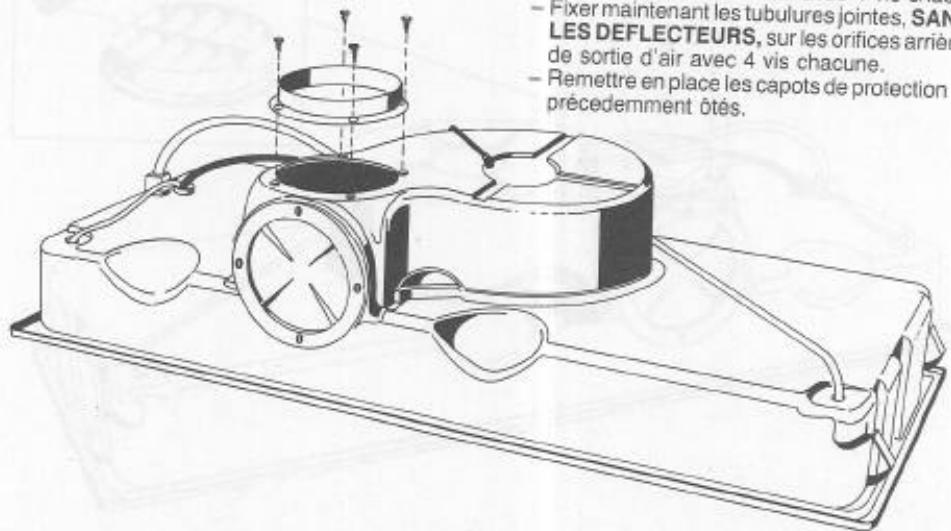

sortie d'air situés à l'arrière, effectuer les opérations de montage suivantes:

Oter le couvercie et les deflecteurs d'air.
-Poser les couvercles sur les orifices supérieurs de sortie d'air et les fixer avec 4 vis chacun
-Fixer maintenant les tubulures jointes, SANS LES DEFLECTEURS, sur les orifices arrieres de sortie d'air avec 4 vis chacune.
- Remetre en place les capots de protection precedement otés.

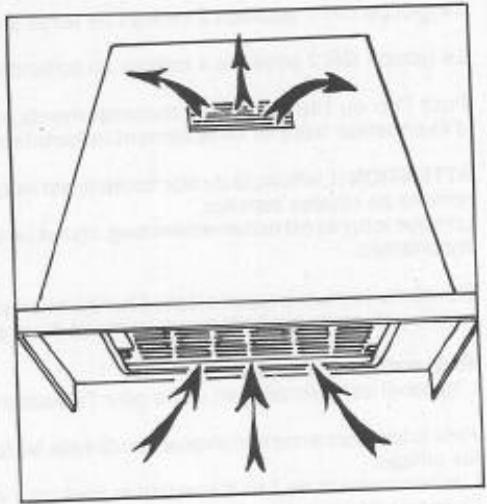

2 - Fonctionnement en recyclage d'air:
Siles vapeurs de cuisine ne peuvent pas etre evacuées a l'air libre, un filtre a charbon actif doit etre monte en supplément.
Lorsque I'encastrement a lieu dans une hotte, un orifice de sortie d'air doit etre aménagedans la partie supérieure de cette hotte.

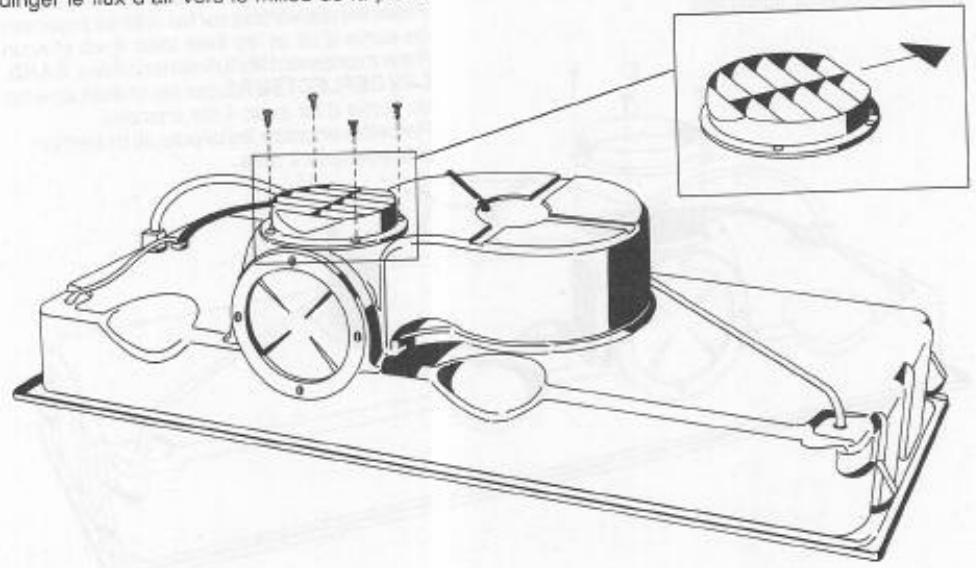

Preparation de l'appareil:
Fixer sur les orifices de sortie supérieurs a laide de 4 vis les embouts circulaires munis de lamelles, en dirigeant celles-civers I'avant. (Voir fig. ci-contre).
Lorsque I'encastrement a lieu dans un meuble, un orifice de sortie d'air doit'être aménagedans la partie supérieure du meuble. Aprese le montage du bloc aerateur, I'embout circulaire joint a I'appareil doitetre fixe sur cet orifice.L'inclinaison des lamelles doitetre orientee versI'avant afin de diriger le flux d'air vers le milieu de la piece.

ENTRETIEN ET ACCESSIBILITE DES Filtres
Le Filtre anti graisse:
L'efficacite du bloc aérateur dépend en grande partie de l'état du filtré anti-graisse. Sa capacité d'absorption est cependant limite.
ATTENTION: La trame du filtre anti-graisse est en matière difficilement inflammable. Pourtant, lorsque celui-ci est fortement sature l'inflammabilité augmente.
Il suffit donc de prendre la précaution de changer le filtré anti-graisse des que celui-ci est sale. Le laps de temps peut varier en fonction de l'utilisation.

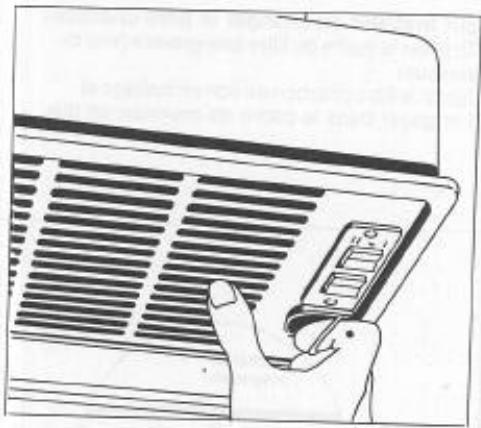

Pour changer le filtré:
- Enlever la grille. Pour cela;
-mettre en position verticale les 2 circlips qui se trouvent de chaque coté et tirer la grille d'un coup sec. (Vols croquis ci-contre).

-Libér le cadre support de ses attaches de retenue.
- Enlever le filtré anti-graisse et nettoyer le support du filtré et la grille dans de l'eau savonneuse.
- Àpèrs la pose du nouveau filtre, remonter la grille.

ATTENTION: EVITER DE FLAMBER DES METS AL'ALCOOL SOUS LA HOTTE AFIN DE NE PAS DETRUIRE LE FILTRE ANTI-GRAISSE.
Le Filtre charbon
(Pour le fonctionnement en recyclage d'air).
Il doit etre change tous les 18 mois a 2 ans, en fonction de la frquence avec laquelle il est utilise.

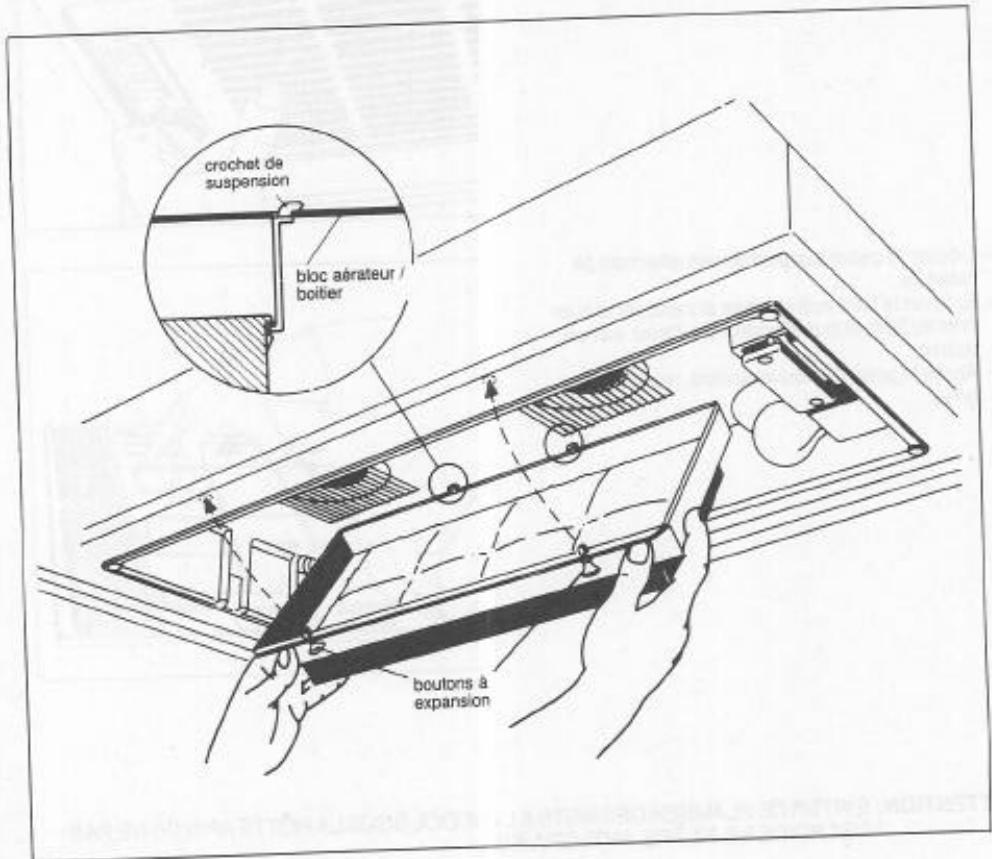

Pour installer ou changer le filtre charbon:
Enlever le cadre du filtre anti-graisse (voir ci-dessus).
Sortir le filtre charbon de son emballage et I'engager dans le cadre de maintien en tôle.
-
Emboiter le cadre de maintain dans les trous de positionnement du boitier (voir dessin ci-contre), Presser le filtre charbon contre le boitier et bloguer avec les 2 boutons à expansion.
-
Remetre le cadre du filtré anti-graisse en place.

ENCASTREMENT DE L'APPAREIL:

GR1


2

GR2
1 Filtre antigraisse
2 element de commande
3 éclairage
4 Fixations pour cadre du livre
5 Tubulere de sortie ou au choix, en recyclage diair, embout circulaire
6 Brides de relation pour la fixation dans le maubie

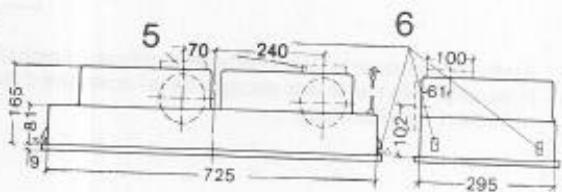

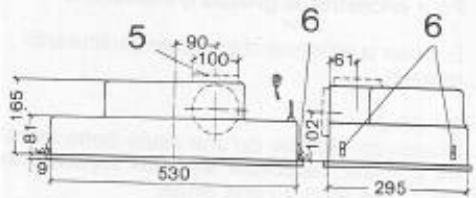

INDICATIONS IMPORTANTES POUR L'ENCASTREMENT:
pour GR 1: Largeur x Profondeur = 532 + 1 x 301 ± 1 mm pour une épaisseur de 15 à 20 mm pour GR 2: Largeur x Profondeur = 727 + 1 x 301 ± 1 mm pour une épaisseur de 15 à 20 mm
Attention: Le bloc aérateur doit toujours être fixé au-dessus du plan de travail. (Une distance de 60 à 70 cm doit être respectée).
L'AIR D'EVACUATION NEDOIT PASETRE ENVOYE DANS UNE CHEMINEE'DEVAOCUATION DES FUMEES OU DE GAZ BRULES.
Pour encastrer le groupe d'aspiration:
Déposer la grille (voir changement du contrôle anti-graisse).
En GR 2:

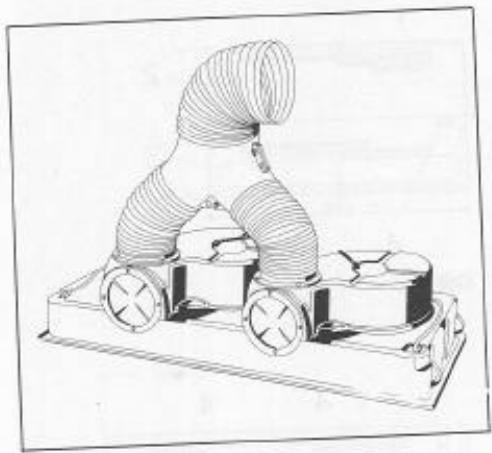

Lorsqu'on n'utilise qu'une seule boite murale de jonction, raccorder les deux sorties d'air pour n'en faire qu'une seule. Poser sur chacun des orifices de sortie d'air prevus, un tuyau flexible d'évacuation de l'air et les réunir avec le raccord pour joint. Pour l'acheminement il faut un tuyau d'évacuation d'air de 150 mm de diamètre.

Après avoir assurer le raccordement électrique et l'emboitement du tuyau flexible d'évacuation d'air sur le raccord, enforcer le bloc aérateur dans l'ouverture d'encastrement jusqu'à ce que l'on entende nettement l'encliquetege.

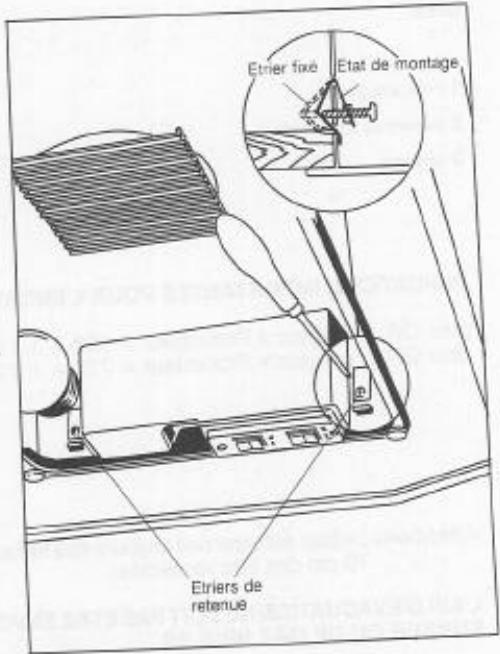

L'appareil est maintainant fixe en vissant a l'aide d'un tournevis les vis qui se trouvent sur les etriers de retenue. (Voir fig. ci-contre). Afin de faciliter le vissage des vis se trouvant sur les etriers arrirées, il convient de retarder les deux ampoules. Remetre le cadre du filtre anti-graisse en place. Agres l'encliquetag, rabatte les 2 circlips.

CHARACTERISTIQUES TECHNIQUES:
Attention: Avant de commencer toutes interventions électriques ou mécaniques et de déposser les capots, débrancher votre apparéil.
Le groupe d'aspiration fonctionne sous une tension de 220 V. Le branchement se fait a l'aide du cordon sur une prise comportant obligatoirement une prise de terre (prise a 3 broches). NOTE: Notre société ne ser le responser et ne ser responsable.
NOTA: Notre responsabilité ne saurait etre engagee pour un apparieil non relié à la terre.
On peut employerer soit une prise de courant a fusibles incorpore, soit une prise simple mais dans ce
les apparuils sont livres avec un cable de raccordement electrique de 1,20m environ, munid'une prise
normalisée.
| Poids | Moto-Turbine | Nombre de vitesse de la turbine | Débit des turbines | ||
| Evacuation Directe | Recyclage d'air | ||||
| GR 1 | 7 kg | 95 watts | 2 | 195 m3/h-345 m3/h | 150 m3/h-265 m3/h |
| GR 2 | 10,5 kg | 2 x 95 watts | 2 | 395 m3/h-610 3/h | 275 m3/-370 m3/h |
Sortie d'air: en haut et à l'arrière
Turbulure 0 100
Eclairage: 2 x 60 watts
Appareils conformes à l'arrêté du 14 janvier 1980 (J.O. du 17 janvier 1980) relatif à la limitation des perturbations radio-électriques.
