Intitulé	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Consommation d'eau	9,9 litres par cycle
Consommation d'énergie	0,92 kWh par cycle
Niveaux de bruit	44 dB
Programmes de lavage	6 programmes, incluant Eco, Intensif, Rapide, etc.
Fonctions spéciales	Départ différé, sécurité enfant, indicateur de sel et de rinçage
Dimensions (HxLxP)	81,8 x 59,6 x 55 cm
Poids	37 kg
Alimentation électrique	230 V
Matériaux	Acier inoxydable et plastique
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien des bras gicleurs
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, réparabilité facilitée
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ESL5360LA ELECTROLUX

Pourquoi ma lave-vaisselle ELECTROLUX ESL5360LA ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

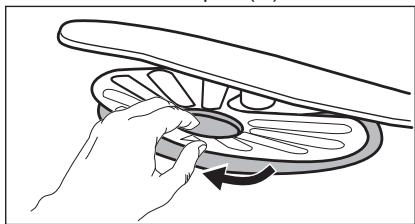

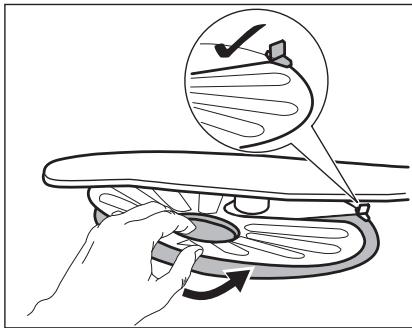

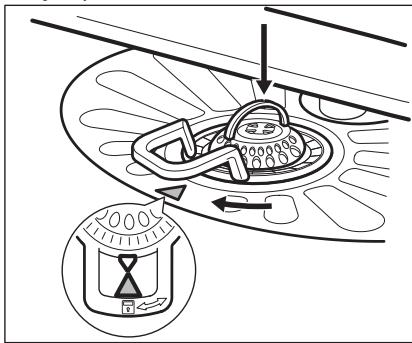

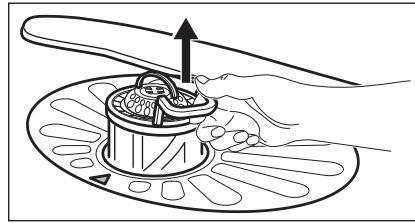

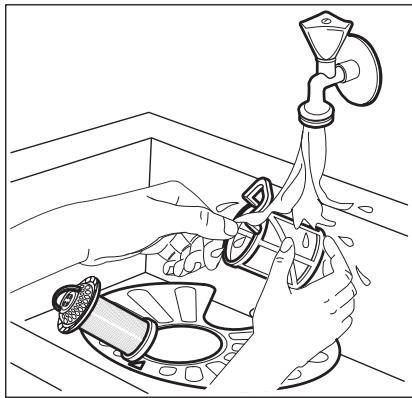

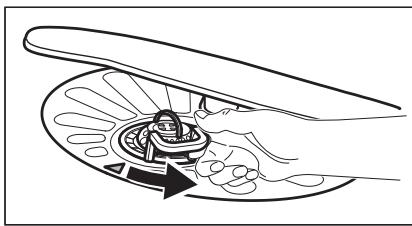

Comment nettoyer le filtre de mon lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis replacez-le correctement.

Pourquoi y a-t-il des traces sur la vaisselle après le lavage ?

Cela peut être dû à un chargement incorrect, à l'utilisation d'un détergent de mauvaise qualité ou à des réglages inadéquats de la dureté de l'eau. Assurez-vous de respecter les instructions de chargement et d'utiliser un détergent adapté.

Mon lave-vaisselle fait un bruit étrange pendant le cycle de lavage, que faire ?

Vérifiez si des objets bloquent les bras gicleurs. Si le bruit persiste, il peut être nécessaire de faire inspecter la pompe ou le moteur par un professionnel.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Cela se fait généralement en tournant un bouton ou en utilisant un menu sur l'écran de contrôle.

Que faire si l'eau ne s'écoule pas de mon lave-vaisselle ?

Vérifiez le tuyau de vidange pour voir s'il est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Pourquoi mon lave-vaisselle ne chauffe pas l'eau ?

Cela peut être dû à un élément chauffant défectueux ou à un problème avec le thermostat. Il est recommandé de faire appel à un technicien pour un diagnostic approfondi.

Comment réinitialiser mon lave-vaisselle ELECTROLUX ESL5360LA ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Puis-je utiliser des pastilles de détergent pour mon lave-vaisselle ?

Oui, vous pouvez utiliser des pastilles de détergent, mais assurez-vous qu'elles sont compatibles avec les lave-vaisselles et suivez les instructions d'utilisation.

Comment savoir si le lave-vaisselle est en phase de lavage ou de séchage ?

Vérifiez les indicateurs lumineux sur le panneau de contrôle. Ils vous indiqueront l'état actuel du cycle.

Y a-t-il une garantie pour mon lave-vaisselle ELECTROLUX ?

Oui, votre lave-vaisselle est généralement couvert par une garantie de deux ans. Consultez votre manuel d'utilisation pour plus de détails.

MODE D'EMPLOI ESL5360LA ELECTROLUX

Notice d'utilisation

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 3
2. CONSIGNES DE SECURITÉ 4
   3.DESCRIPTION DE L'APPAREIL 6
   4.BANDEAU DE COMMANDE 7
   5.PROGRAMMES. 7
3. RÉGLAGES 9
   7 OPTIONS 12
4. AVANT LA PREMIÈRE UTILISATION 13
5. UTILISATION QUOTIDIENNE 14
6. CONSEILS 16
7. ENTRETIEN ET NETTOYAGE 18
8. EN CAS D'ANOMALIE DE FONCTIONNEMENT 19
   13.CARACTERISTIQUES TECHNIQUES 23

NOUS PENSES À VOUS

Merci d'avoir besoin ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été besoin sur mesure pour vous. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pieces d'origine.

Avant de contacter le service après-vente, assurez-vous de/disposer des informations suivantes : Modèle, PNC, numéro de série.

Voutrouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations generales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. !INFORMATIONS DE SECURITÉ

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés résultat d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacities sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l' apparéil et qu'ils comprendnent les risques encourus.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• Cet apparéil est conçu uniquement pour un usage domestique et des situations telles que :

• batiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifiez pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)

• Respectez le nombre maximal de 13 couverts.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.

• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontal.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisé pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si prênts) ne doivent pas été obstrués par de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens apparèils.

2. CONSIGNES DE SECURITÉ

2.1 Installation

• Retirez l'intégrality de l'emballage.
  N'installez pas et ne branchez pas un apparéil endommagé.
• N'installez pas l'appareil ou ne l'utilise pas dans un endroit où la température ambiente est inférieure à 0^ .
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

2.2 Connexionélectrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre

réseau. Si ce n'est pas le cas, contactez un électricien.

Utilisez toujours une prise de courant de sécurité correctement installée.
N'utilisez pas d'adaptateurs multiprises ni de rallonges.
Veillez à ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente agrée.
- Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
- Cet apparéil est conforme aux directives CEE.
- Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche

électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

2.3 Raccordement à l'arrivée d'eau

Veillez à ne pas endommager les tuyaux de circulation d'eau.
- Avant d'installer des tuyaux neufs, des tuyaux n'avant pas servi depuis longtemps, lorsqu'une réparation a été effectue ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.
- Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.
Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour replacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre apparéil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximate de l'appareil, ni sur celui-ci.

2.5 Maintenance

• Contactez votre service après-ventepour faire réparer l'appareil. N'utilisezque des pieces de rechange d'origine.
• Avant de contacter le service, assurez-vous de dispose des informations suivantes (qui se trouvent sur la plaque signalétique). Modèle :

PNC:

Numero de série :

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

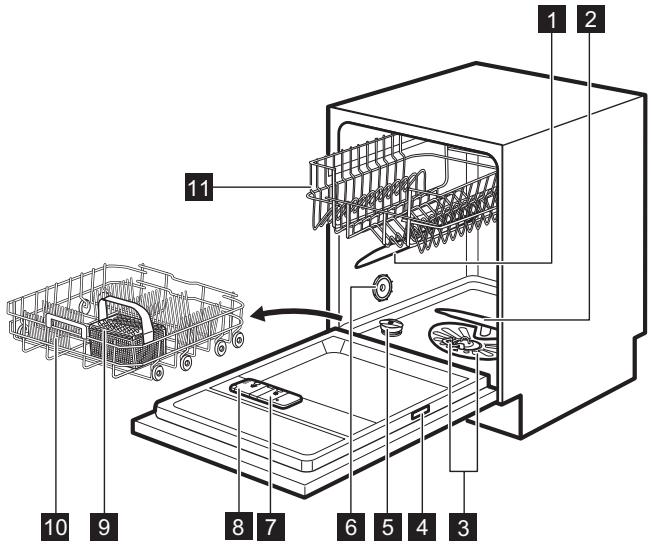

3. DESCRIPTION DE L'APPAREIL

1 Bras d'aspersion intermédiaire
2 Bras d'aspersion inférieur
3 Filtres
4 Plaque de calibrage

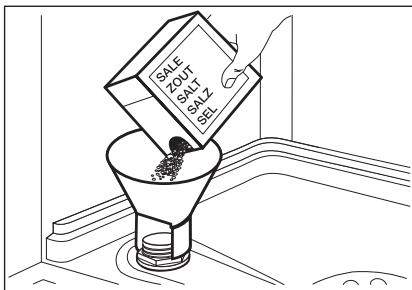

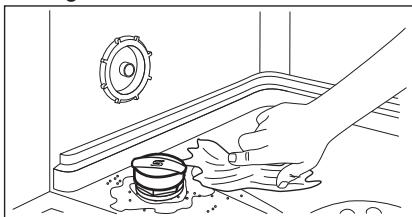

5 Réservoir de sel régencerant
6 Fente d'aération

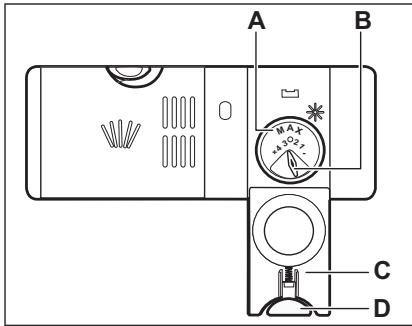

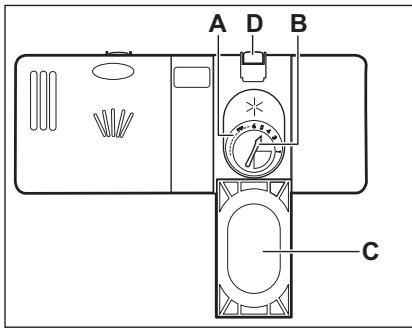

7 Distributeur de liquide de rinceage

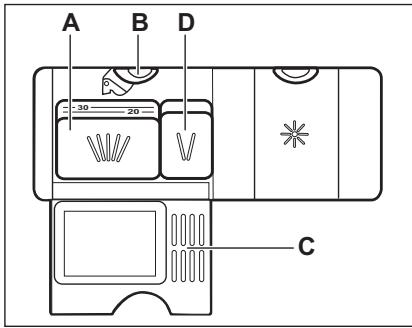

8 Distributeur de produit de lavage
9 Panier à couverts
10 Panier du bas
Panier du haut

3.1 Beam-on-Floor

Le faisceau Beam-on-Floor est une lumière projetée sur le sol, sous la portede l'appareil.

Lorsque le programme démarre, le faisceau rouge s'allume et reste allumé pendant toute la durée du programme.
Lorsque le programme est terminé, le faisceau devient vert.
- En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.

Le faisceau Beam-on-Floor s'eteint lorsque vous arrêtez l'appareil.

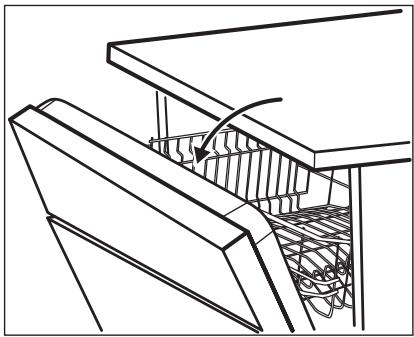

Durant la phase de séchage, lorsque l'option AirDry est activée, il est possible que la projection sur le sol ne soit pas totalement visible. Pour vérifier si le cycle est terminé, consultez le bandeau de commande.

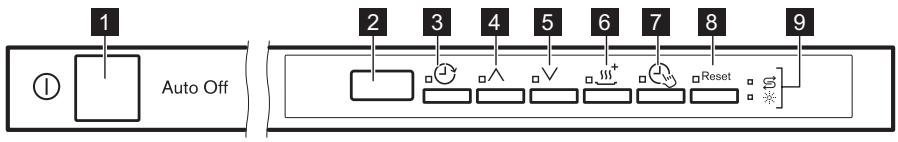

4. BANDEAU DE COMMANDE

1 Touche Marche/Arrêt
2 Affichage
3 Touche Delay
4 Touche Programme (haut)
5 Touche Programme (bas)

6 Touche XtraDry
7 Touche TimeManager
8 Touche Reset
9 Voyants

4.1 Voyants

Indicateur	Description
•	Voyant du réservoir de liquide de rinçage. Cevoyant est toutjours étéint pendant le déroulement du programme.
••	Voyant du réservoir de sel régéranger. Cevoyant est toutjours étéint pendant le déroulement du programme.

5. PROGRAMMES

Programme	Degré de salissu-re Type de vaiselle	Phases du programme	Options
P1 ECO 1)	• Normalement sale • Vaisselle et couverts	• Préavage Lavage à 50 °C • Rçages • Séchage	• TimeManager • XtraDry
P2 AUTO 2)	• Tous • Vaisselle, cou- verts, plats et casseroles	• Préavage Lavage de 45 °C à 70 °C • Rçages • Séchage	• XtraDry
P3 ½	• Très sale • Vaisselle, cou- verts, plats et casseroles	• Préavage Lavage à 70 °C • Rçages • Séchage	• TimeManager • XtraDry
P5 ½a 3)	• Vaisselle fraî- chement salie • Vaisselle et couverts	• Lavage à 60 °C ou 65 °C • Rçages	• XtraDry
P4	• Normalement ou légèrement sale	• Lavage à 45 °C	• XtraDry
		• Rincages
		• Séchage
	• Vaissselle fragile et verres
P6	• Tous	• Préavage

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaissele et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
2) L'appareil détecte le degré de salissure et la quantité de vaisse dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.
3) Ce programme permet de laver une charge de vaisse la fraîchement salie. Il offre de bons résultats de lavage en peu de temps.
4) Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus alimentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil. N'utilise pas de produit de lavage avec ce programme.

5.1 Valeurs de consommation

Programme 1)	Eau (I)	Consommation électrique (kWh)	Durée (min)
P1 ECO	9.9	0.832	240
P2 AUTO	7 - 12	0.7 - 1.5	45 - 160
P3 Α	13 - 15	1.4 - 1.6	140 - 160
P5 30'	9	0.8	30
P4 Α	13 - 14	0.9 - 1.1	70 - 85
P6 11/12"	4	0.1	14

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisse l'charge ainsi que des options sélectionnées.

5.2 Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

6. RÉGLAGES

6.1 Mode Programmation et mode Utilisateur

Lorsque l'appareil est en mode
Programmation, il est possible de
s'électionner un programme et d'entre en
mode Utilisateur.

En mode utiliser, vous pouvez modifier :

Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.
L'activation ou la désactivation du signal sonore de fin de programme.
- L'activation ou la désactivation de la notification du distributeur de liquide de rincege vide.
- L'activation ou la désactivation de l'options AirDry.

Ces réglages seront sauvégardés jusqu'à ce que vous les changiez à nouveau.

Comment régler le mode Programmation

L'appareil est en mode Programmation lorsque le numero de programme P1 s'affiche.

[e-mail]

Notez le numero du produit (PNC) indiqued sur la plaque signaletique.

Lorsque you allumez l'appareil, il est généralement en mode Programmation. Cependant, si ce n'est pas le cas, vous pouvez regler le mode Programmation de la façon suivante :

Maintenez la touche Reset enfoncée jusqu'à ce que l'appareil passe en mode Programmation.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre région. Voiture compagnie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajustat pour vous garantir de bons résultats de lavage.

Durete eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol/l	Degrés Clarke	Niveau de l'adou-cisseur d'eau
47 - 50	84 - 90	8.4 - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22	33 - 39	3.3 - 3.9	23 - 27	5 1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
<4	<7	<0.7	< 5	1 2)

1)Réglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 (avec ou sans sel régénérant), réglez le niveau de durété de l'eau approprié afin d'activer levoyant de remplissage du sel régénérant.

Les pastilles tout-en-1 contenant du sel regénérant ne sont pas assez efficaces pour adoucir un eau dure.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit'être en mode Programmation.

1. Pour entrer en mode utiliseur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants (一 ) , , et 1 ^ 山 se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur

Les voyants A, V et s'eteignent.
Levoyant continueaclignoter.
L'affichage indique le réglage actuel: Par ex., S L = niveau 5.

1. Appuyez sur la touche à plusieurs reprises pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.3 Notification du réservoir de liquide de rincege vide

Le liquide de rincege permet à la vaisselle de secher sans traces ni taches.

Le liquide de rinceage est automatiquement libre au cours de la phase de rinceage chaud.

Lorsque le réservoir du liquide de rinceage est vide, l'indicateur du liquide de rinceage apparaît pour vous indiquer qu'il doit être rempli. Si vous utilisez des pastilles tout en 1 contenant un agent de rinceage et que vous étés satisfait des résultats du séchage, vous pouvez désactiver la notification de replissage du liquide de rinceage. Cependant, pour garantir des performances de séchage optimes, nous vous recommendons de toujours utiliser du liquide de rinceage.

Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rinçage, activez la notification pour que levoyant Remplissage du liquide de rinçage resté actif.

Comment désactiver la notification du distributeur de liquide de rincege vide

L'appareil doit etre en mode Programmation.

1. Pour entrer en mode utiliseur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants , , et ^+

se mettent a clignoter et que plus rien ne s'affiche.

1. Appuyez sur la touche

Les voyants , et s'eteignent.
Levoyant continuea clignoter.
L'affichage indique le réglage actuel.

• I_d = notification du distributeur de liquide de rincege vide activée.

• d = notification du distributeur de liquide de rincege vide désactivée.

• Appuyez sur pour modifier le réglage.

• Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.4 Signaux sonores

Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produit. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit etre en mode Programmation.

1. Pour entrer en mode utiliseur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants (一 , , et ^+ se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur

Les voyants , et s'eteignent.
Levoyant continuea clignoter.
L'affichage indique le réglage actuel :

• b = Signal sonore désactivement.

• = Signal sonore activé.

• Appuyez sur ∨ pour modifier le réglage.

• Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.5 AirDry

L'option AirDry améliore les résultats de sechage en utilisant moins d'énergie.

i

Durant la phase de séchage, un dispositif ouvre la portede l'appareil. Elle est alorsmaintenue entrouverte.

!

ATTENTION!

Ne tentez pas de referrer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueries d'endommager l'appareil.

L'option AirDry est automatiquement activée avec tous les programmes, à

l'exception des programmes et PLATE

WARMER (si disponible).

Pour améliorer les performances de séchage, reportez-vous à l'option XtraDry ou activez l'option AirDry.

Comment désactiver l'option AirDry

L'appareil doit'être en mode Programmation.

1. Pour entrer en mode utiliseur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants (一 , , et + se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur Les voyants , ∧ et ∨ s'eteignent.

Levoyant continuaclignoter.
L'affichage indique le réglage actuel : /口 = AirDry activé.

1. Appuyez sur la touche pour modifier le réglage: = AirDry désactivement.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

7 OPTIONS

i Voudevezactiverles optionssoushaiteesa chaque foisavant delancer unprogramme. Voune ne pouvez pas activer ni-dessactiver d'options pendantle déroulementd'unprogramme.
i Certainly options ne sont pas compatibles entre elles. Si vous avez besoin des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.

7.1 XtraDry

Activez cette option lorsque vous pouze améliorer les performances de séchage. En utilisant cette option, la durée de certains programmes, la consommation d'eau et la température du dernier rincege peuvent être affectés.

L'option XtraDry est une option permanente pour tous les programmes, à l'exception du programme ECO pour lequel elle doit être sélectionnée à chaque cycle.

Pour les autres programmes, l'option XtraDry est permanente et automatiquement utilisée pour les cycles suivants. Vous pouvez changer la configuration à tout moment.

Activer l'option XtraDry désactive l'option TimeManager et inversement.

Comment activer l'option XtraDry

Appuyez sur .Levoyant correspondant s'allume. Si cette option n'est pas compatible avec le programme,levoyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'eteint.

L'affichage indique la durée du programme réactualisée.

7.2 TimeManager

Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites.

La durée totale du programme diminuè d'environ 50 %.

Les résultats de lavage seront les mêmes qu'avac la durée normale du programme. Les résultats de sechage peuvent être moins satisfaisants.

Comment activer l'option TimeManager

Appuyez sur 念 ; le voyant correspondant s'allume.

Si cette option n'est pas compatible avec le programme, levoyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'éteint.

L'affichage indique la durée du programme réactualisée.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régissant.
3. Remplissez le distributeur de liquide de rincege.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilise pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera repétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du sel régénérant concu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage enutilisation quotidienne.

Comment remplir le réservoir de sel régencerant

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).
3. Remplissez le réservoir avec du sel régérangerant.

1. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régérangerant.

1. Tournez le couvercle du réservoir de Sel regénérant vers la droite pour reférer le réservoir de Sel régénérant.

ATTENTION!

De l'eau et du sel peuvent sortir du réservoir de sel régéranger lorsque vous le replissez. Àpès avoir rempli le réservoir de sel régéranger, lancez imédiatement un programme pour éviter la corrosion.

8.2 Comment replir le distributeur de liquide de rençage

ATTENTION!

Utilisez uniquement du liquide de rincage spécialement concu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincegage dans le distributeur (A) jusqu'à ce qu'ilatteigne le niveau « max »
3. Si le liquide de rinceage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tourné le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

Si levoyant du réservoir de Sel regénérant est allumé, remplissez le réservoir.
Si levoyant du liquide de rincage est allumé, remplissez le distributeur de liquide de rincage.

1. Chargez les paniers.
2. Ajoutez le produit de lavage.
3. Reglez et lancez le programme adapté au type de vaisse lè et au degré de salissure.

9.1 Utilisation du produit de lavage

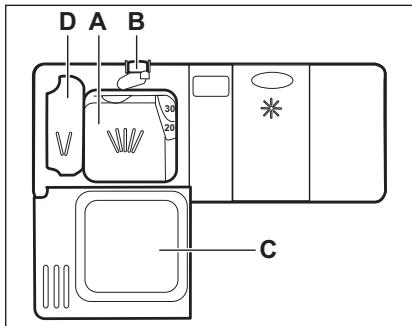

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9.2 Réglage et départ d'un programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme de lavage.
  Au bout de 5 minutes si le programme n'a pas demarré.

Départ d'un programme

1. Laissez la porte de l'appareil entrouverte.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
3. Appuyez à plusieurs reprises sur la touche ∧ ou ∨ jusqu'à ce que l'affichage indique le numéro du programme que vous souhaitez

lancer. Le numero du programme s'affiche pendant environ 3 secondes, puis la durée du programme s'affiche.

1. Sélectionnez les options compatibles.
2. Fermez la porte de l'appareil pour démarrer le programme.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.
2. Appuyez sur à plusieurs reprises jusqu'à ce que l'affichage indique le déliai besoin pour le départ différé (de 1 à 24 heures).

Levoyant du depart différé s'allume.
3. Fermez la porte de l'appareil pour démarrer le décompte.

Pendant un décompte, il est possible d'allonger le début du départ différé, mais pas de changer le programme et les options.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.

i

Ne tentez pas de referrer la
porte dans les 2 minutes
suivant son ouverture
automatique par la fonction
AirDry car vous pourriez
endommager l'appareil.
Si par la suite vous refermez
la portependant 3 minutes,
le programme en cours se
termine.

Annulation du départ différé au cours du décompte

Lorsque you annulez le depart differé,
youdevezreglerde nouveau le
programme et les options.

Appuyez sur Reset jusqu'à ce que l'appareil soit en mode de seLECTION du programme.

10. CONSEILS

10.1 Raccordement

Les conseils suivants vous garantissant des résultats de lavage et de séchage optimaux au quotidien, et vous aidont à protégger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou selectionnez un programme avec une phase de prélavage.
  Utilisez toujours tout l'espace des paniers.
  Lorsque you chargez l'appareil,
  veillez à ce que l'eau libérée par les
  embouts des bras d'aspersion puisse
  atteindre parfaitement les plats pour
  qu'ils soient parfaitement lavés.
  Vérifiez que les plats ne se touchent
  pas ou ne se recouvent pas les uns
  les autres.
• Vous pouvez utiliser du dédTangent, du liquide de rincage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez

Annulation du programme

Appuyez et maintenez enforcée la touche Reset jusqu'à ce que l'appareil soit en mode Sélection de programme. Assurez-vous de la présence de produit de lavage dans le distributeur de produit de lavage avant de lancer un nouveau programme.

Fin du programme

Lorsque le programme est terminé, 0:00.

1. Pour eteindre l'appareil, appuyez sur la touche Marche/Arret ou attendez que la fonction Auto Off I'eteigne automatiquement.
2. Fermez le robinet d'eau.

les instructions indiquées sur l'emballage.

• Sélectionnez le programme en fonction du type de vaisse et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisse et les couverts normalement sales.

10.2 Utilisation de sel régénérant, de liquide de rincege et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Dans les régions où l'eau est dure ou très durable, nous recommendons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinceage et de sel régénérant pour des résultats de lavage et de séchage optimaux.
Au moins une fois par mois, effectuez un cycle en utilisant un nettoyant spécifique jusqu'à partir cet apparéil.

• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidues de produit de lavage ne se déposent sur la vaiselle, nous recommendons d'utiliser des pastilles de détergent avec des programmes longs.
• N'utilise que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne poulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rincage séparément, effectuez la procédure suivante.

1. Reglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rinceage sont pleins.
3. Lancez le programme le plus court avec une phase de rinçage. N'utilise pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincage libérée.
6. Activez la notification du distributeur de liquide de rincege vide.

10.4 Chargement des paniers

Utilisez uniquement cet apparéil pour laver des articles qui peuvent passer au lave-vaiselle.
- Ne mettez pas dans le lave-vaiselle des articles en bois, en corne, en aluminium, en etain et en cuivre.
- Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
- Enlevez les restes d'aliments sur les articles.
- Laissez tremper les casseroles contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses, verres et cassetoles) en les retournant.
  La vaisse et les couverts ne doivent pas etre insere les uns dans les autres ni se chevaucher. Melangez les cuilleres avec d'autres couverts.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissant pas se returner.
  Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

10.5 Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés.
  Le bouchon du réservoir de sel régissant est visse.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régénérant et du liquide de rincage (sauf si vous utilisez des pastilles tout en 1).
• La vaisse est bien positionné dans les paniers.
• Le programme est adapté au type deVAisselle et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

10.6 Déchégement des paniers

1. Attende que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

i

À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtrés sales et les bras d'aspersion obstrués diminuents les résultats de lavage. Contrôlez-les régulierement et nettoyez les si nécessaire.

11.1 Nettoyage des filtres

Le système de filtres est composé de 3 parties.

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtré (C) du filtré (B).
2. Retirez le filtré plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtre plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des

bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

11.3 Nettoyage extérieur

Nettoyez l'appareil avec un chiffon doux humide.
Utilisez uniquement des produits de lavage neutres.
- N'utilise pas de produits abrasifs, de tampon à récurer ni de solvants.

11.4 Nettoyage interieur

Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
- Si vous utilisez regulierement des programmes de courte durée, des dépôts deGRAISSÉ et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommendons de lancer un programme long au moins 2 fois par mois.
Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrêté en cours de programme. Avant de contacter le service après-vente agrée, vérifie si vous pouvez résoudre le problème par vous-même à l'aide des informations du tableau.

AVERTISSEMENT!

Des réparations mal entreprises peuvent entrainer un grave danger pour l'utiliser. Toute réparation ne doit être effectuee que par un technicien qualifié.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent être résolus sans avoir recours au service après-venture/agréé.

Problème et code d'alarme	Cause et solution possibles
L'appareil ne s'allume pas.	Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.
Le programme ne démarre pas.	Vérifie que la porte de l'appareil est fermée.Si vous avez scélectionné un départ différé, annulez-le ou attendez la fin du décompte.L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique , /0.	Assurez-vous que le robinet d'eau est ouvert.Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASSE. Pour obtenir cette information, contactez votre compagnie des eaux.Assurez-vous que le robinet d'eau n'est pas obstrué.Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni pié.
L'appareil ne vidange pas l'eau.L'affichage indique ,/0.	Assurez-vous que le siphon de l'évier n'est pas obs-trué.Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué.Assurez-vous que le système du filtre interieur n'est pas obstrué.Assurez-vous que le tuyau de vidange n'est pas tor-du ni pié.
Le système de sécurité an- ti-débordement s'est dé-clenché.L'affichage indique ,/0.	Fermez le robinet d'eau et contactez le service après-vente agréé.
L'appareil s'accêté et redé-marre plusieurs fois en cours de fonctionnement.	C'est normal. Cela vous garantit des résultats de la-vage optimaux et des économies d'énergie.
Le programme dure trop longtemps.	Sélectionnez l'options TimeManager pour raccourcir la durée du programme.Si vous avez scélectionné un départ différé, annulez-le ou attendez la fin du décompte.
Le temps restant sur l'affichage augmente et passepresque instantanément àla fin du programme.	Ceci est normal. L'appareil fonctionne correctement.
Petite fuite au niveau de laporte de l'appareil.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglibles (si disponibles).La portede l'appareil n'est pas centrefee avec la cuve.Réglez le pied arrérique (si disponible).
Laporte de l'appareil estdifficile à fermer.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglibles (si disponibles).De la vaiselle dépasse des paniers.
Bruit de cliquetis ou debattement à l'intérieur de l'appareil.	La vaiselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargementdu panier.Assurez-vous que les bras d'aspersion peuvent tour-ner librement.
L'appareil déclenchéledisjoncteur.	L'ampérage n'est pas suffisant pour alimenter tousles appareils en cours de fonctionnement simultané-ment. Vérifiez l'ampérage de la prise et la capacitédu mètre, ou éteignez l'un des appareils qui sont encours de fonctionnement.Défaut électrique interne de l'appareil. Faites appel àun service après vente agréé.

Reportez-vous aux chapitres

« Avant la première utilisation», « Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente/agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agreé.

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème	Cause et solution possibles
Résultats de lavage insatis-faisants.	• Reportez-vous aux chapitres « Utilisation quotidiennè », « Conseils » et au manuel de charge-ment du panier.• Utilisez un programme de lavage plus intense.• Nettoyez les jets des bras d'aspersion et le filtré.Reportez-vous au chapitre « Entretien et nettoya-ge » .
Résultats de séchage insa-tisfaisants.	La vaisse est restée trop longtemps à l'intérieur de l'appareil, porte fermée.II n'y a pas de liquide de rincege ou le dosage du liquide de rincege n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rincege.Les articles en plastiques peuvent avoir besoin d'être essuyés.Pour de更好地 performances de séchage, acti-vez l'options XtraDry et réglez AirDry.Nous vous recommendons de tous jours utiliser du li-quine de rincege, même si vous utilisez déjà des pastilles tout-en-1.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisse.	La quantité de liquide de rincege libérée est trop importante. Placez le sélectionur de dosage du liqui-de de rincege sur le niveau le plus faible.La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisse.	La quantité de liquide de rincege libérée n'est pas suffisante. Placez le sélectionur de dosage du liquide de rincege sur le niveau le plus élevé.II se peut que la qualité du liquide de rincege soit en cause.
La vaisse est mouillée.	Pour de更好地 performances de séchage, acti-vez l'options XtraDry et réglez AirDry.Le programme ne contient pas de phase de sécha-ge ou une phase de séchage à basse température.Le distributeur de liquide de rincege est vide.II se peut que la qualité du liquide de rincege soit en cause.II se peut que la qualité des pastilles tout-en-1 soit en cause. Essayez une marque différente ou acti-vez le distributeur de liquide de rincege et utilisez du liquide de rincege avec les pastilles tout-en-1.
L'intérieur de l'appareil est humide.	Ce n'est pas un début de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	Utilisez uniquement des produits de lavage pour la-ve-vaisse.II y a une fuite dans le distributeur de liquide de rincege. Faites appel à un service après vente agréé.
Traces de rouille sur les couverts.	Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucis-seur d'eau ».Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côte des autres.
Il y a des résidus de produit de lavage dans le distribu­teur de produit à la fin du programme.	• La pastille de détergent est restée coincée dans le distributeur de produit de lavage et n'a donc pas été entièrement éliminée par l'eau. • L'eau ne peut pas éliminer le produit de lavage du distributeur. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. • Assurez-vous que la vaisse dans les paniers ne bloquent pas l'ouverture du couvercle du distribu­teur de produit de lavage.
Odeurs à l'intérieur de l'ap­pareil.	• Reportez-vous au chapitre « Nettoyage inter­ieur » .
Dépôts calcaires sur la vais­selle, dans la cuve et à l'inté­rieur de la porte.	• Le niveau de sel régénérant est bas, vérifie levoyant de replissage. • Le bouchon du réserve de sel régénérant est dé­vissé. • Youre eau est dure. Reportez-vous au chapitre « Adoucisseeur d'eau ». • Mème si vous employez des pastilles tout en 1, utilisez du sel régénérant et procédez à une régénération de l'adoucisseeur d'eau. Reportez-vous au chapitre « Adoucisseeur d'eau ». • S'il reste des dépôts de tartre, nettoyez l'appareil avec un produit nettoyant pour appar­eil spécialie­ment conçu à cet effet. • Essayez différents produits de lavage. • Contactez le fabricant du produit de lavage.
Vaissselle ternie, décolorée ou ébréchée.	• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. • Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du panier. • Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres

« Avant la première

utilisation , Utilisation

quotidienne ou

« Conseils » pour connaitre

les autres causes probables.

13. CARACTERISTIQUES TECHNIQUES

Dimensions	Largeur / hauteur / profon-deur (mm)	596 / 818-898 / 550
Branchement électrique 1)	Tension (V)	200 - 240
	Fréquence (Hz)	50 / 60
Pression de l'arrivée d'eau	Min. / max. bar (MPa)	0.5 (0.05) / 8 (0.8)
Arrivée d'eau	Eau froide ou eau chau-de 2)	max. 60 °C
Capacité	Couverts	13
Consommation électrique	Mode « Veille » (W)	5.0
Consommation électrique	Mode « Éteint » (W)	0.10

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
