MODE D'EMPLOI

SP 150 RICOH

Branchement de l'imprimante sur une prise de courant.

Démarrage de l'imprimante

Installation des pilotes d'imprimante et du logiciel « RICOH Printer »..

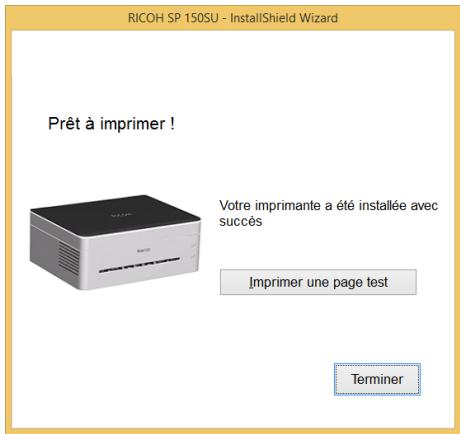

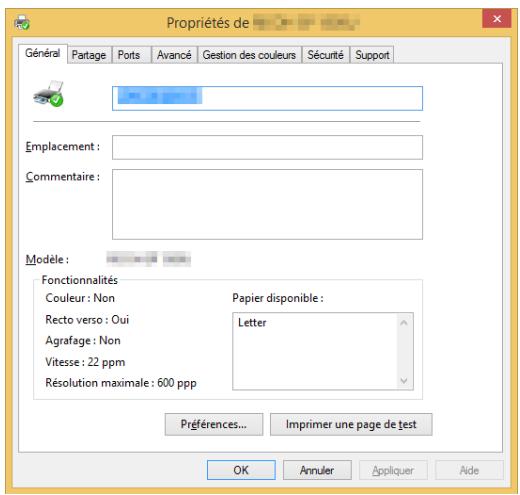

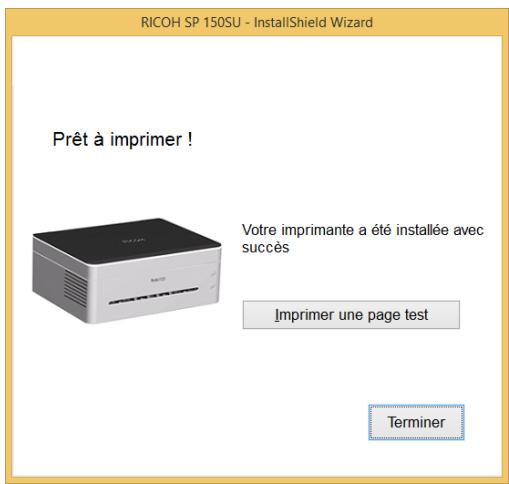

Imprimer une page test.

Impression d'une page de configuration …

Entretient de la cartouche de toner

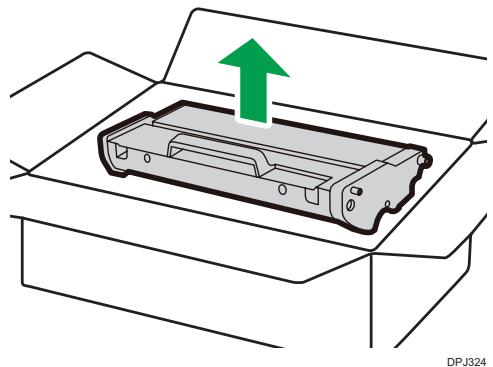

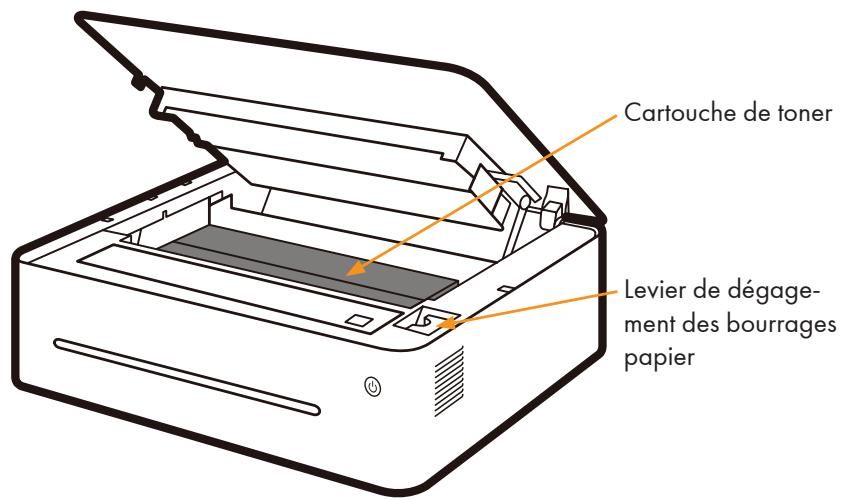

Remplacement de la cartouche de toner.

Nettoyage de l'imprimante …

État des témoins à DEL pour les erreurs et guide d'utilisation

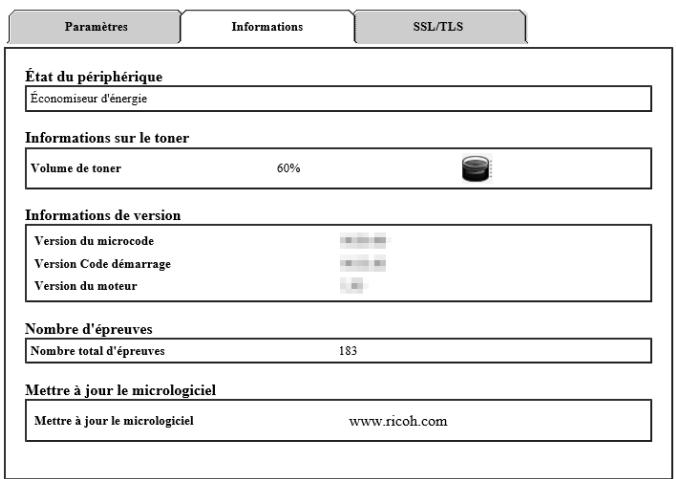

10. Configurations de l'imprimante (page WEB)

Spécifications de l'appareil...

Les symboles utilisés dans le manuel ont la signification suivante.

La liste précédente est fournie à titre d'exemple et n'est pas exhaustive. Nous n'assumons aucune res- ponsabilité quant à son exhaustivité et à sa précision. Si vous avez des questions relatives à la légalité de la copie ou de l'impression de certains éléments, consultez votre conseiller juridique.

Cet appareil est équipé d'une fonction qui empêche de réaliser des contrefaçons de billets de banque.

En raison de cette fonction, il est possible que les images originales des billets de banque ne soient pas copiées correctement.

Dans la mesure autorisée par la loi, en aucun cas le fabricant ne peut être tenu responsable des dom- mages ou autres découlant de pannées de cet appareil, de pertes de données enregistrées ou de l'utilisation ou de la non utilisation de ce produit et des modes d'emploi fournis avec celui-ci.

Veillez a toujours disposer de copies ou de sauvegardes des données enregistrées sur cet appareil. Les documents ou données peuvent être effacés en raison d'erreurs vous incombant ou de dysfonctionne- ments de l'appareil.

En aucun cas le fabricant ne peut être tenu responsable des documents créés par vous à l'aide de cet appareil ou des résultats des données que vous avez exécutées.

Pour une bonne qualité d'impression, le fabricant recommande d'utiliser du toner authentique du fabri- cant.

Le fabricant ne peut être tenu responsable des dommages où dépenses pouvant résulter de l'utilisation de pièces autres que les pièces authentiques du fabricant avec vos produits de bureau.

Deux types de notation de taille sont employées dans ce manuel.

Certaines illustrations ou explications dans ce guide peuvent différer de votre produit en raison d'amé liorations ou de modifications apportées au produit.

Nos produits comportent des composants de haute qualité et sont conçus pour faciliter le recyclage.

Nos produits ou leur emballage comportent le symbole ci-dessous.

Il indique que le produit ne doit pas être traité comme un déchet domestique. Il doit être mis au rebut séparément, via un renvoi et les systèmes de collecte appropriés disponibles. En vous conformant à ces instructions, vous vous assurez que ce produit est correctement traité et contribuez à réduite l'impact potentiel sur l'enivrement et la santé humaine, qui pourraient sinon en être affectés suite à un gestion inappropriée. Le recyclage des produits permet de préserver les ressources naturelles et de protéger l'environnement.

Pour de plus amples informations sur les systèmes de collecte et de recyclage pour ce produit, prenez contact avec la boutique où vous l'avez acheté, votre distributeur local ou vos représentants commer- ciaux/de service après-vente.

Tous les autres utilisateurs

Si vous souhaitez mettre ce produit au rebut, prenez contact avec les autorités locales, la boutique où vous avez acheté ce produit, votre distributeur local ou vos représentants commerciaux/de service après-vente.

Conseil environnemental à l'attention des utilisateurs

Utilisateurs en E.U., Suisse et Norvège

Rendement des consommables

Consultez le mode d'emploi pour ces informations pour l'emballage du consommable. Papier recyclé

L'appareil peut utiliser du papier recyclé produit conformément à la norme européenne EN

12281:2002 ou DIN 19309. Pour les produits utilisant la technologie d'impression, l'appareil peut imprimer sur du papier de 64g/m?, lequel comporte moins de matériaux bruts et représente une réduction appréciable de l'utilisation des ressources.

Impression recto verso [le cas échéant)

Le toner et les cartouches d'encre à recycler renvoyés par les utilisateurs sont acceptés sans frais, conformément aux réglementations locales.

Pour plus de détails sur le programme de renvoi, reportez-vous à la page Web ci-dessous ou consultez un membre le personnel du service.

https://wwwricoh-return.com/

Dans ces modes, l'appareil consomme moins de puissance (Watts). Si l'appareil doit imprimer à nouveau, il faut un peu plus longtemps pour sortir du mode d'économie d'énergie que du mode Prêt.

Pour une économie maximale d'énergie, nous vous recommandons d'utiliser le réglage par défaut de gestion de l'alimentation.

Les produits conformes aux exigences Energy Star sont toujours efficaces sur le plan énergétique.

Remarques à l'attention des utilisateurs des USA concernant les exigences de

la FFC Partie 15 des règles FCC Avertissement

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément aux Règles FCC, partie 15. Ces limites sont conçues pour permettre une protection raisonnable contre les interférences nuisibles dans le cadre d’une installation résidentielle. Cet équipe- ment génère, utilise et peut rayonner de l'énergie radiofréquence et peut engendrer des interférences nuisibles aux communications radio s'il nest pas installé et utilisé conformément aux instructions. Ce- pendant, il n'existe aucune garantie d'absence totale d’interférences pour une installation en particu- lier. Si cet équipement cause effectivement des interférences nuisibles à la réception radio ou télévision, chose qui peut être déterminée en éteignant puis allumant l'équipement, il est conseillé à l'utilisateur de supprimer l'interférence en prenant l'une ou plusieurs des mesures suivantes :

+ Réorienter ou déplacer l'antenne réceptrice.

Ce périphérique est conforme à la partie 15 des règles de la FCC. L'utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles. (2) Cet appareil doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif. Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la révo- cation du droit d'utilisation de ce produit. Attention

Toute modification non autorisée par les autorités responsables de la conformité peut entraîner la révo- cation du droit d'utilisation de ce produit.

Cet équipement est conforme aux limites d'exposition aux radiofréquences de la FCC établies pour un environnement non contrôlé et se conforme aux exigences de conformité pour l'exposition aux RF de la FCC. Cet équipement présente de très faibles niveaux d'énergie RF jugés conformes sans évaluation de l'exposition permise maximale (MPE). Néanmoins, il est souhaitable de l'installer et de l'utiliser en metlant le radiateur à une distance d'au moins 20 em du corps [à l'exclusion des extrémités : mains, poignets, pieds et chevilles].

économes en énergie.

Le programme soutient le développement et la propagation des produits dotés de fonctions d'éco- nomie d'énergie.

Il s'agit d'un programme ouvert auquel les fabricants paricipent volontairement.

Les produits ciblés sont les ordinateurs, les moniteurs, les imprimantes, les télécopieurs, les copieurs, les scanners et les appareils multifonctions. Les normes et les logos Energy Star sont uniformisés au niveau mondial.

Cet appareil est doté des modes d'économie d'énergie suivants :

L'appareil sort du mode d'économie d'énergie lorsqu'il reçoit un travail d'impression ou qu'une touche est enfoncée.

Cet appareil entre automatiquement en Mode d'économie d'énergie environ 60 secondes après la fin de la dernière opération.

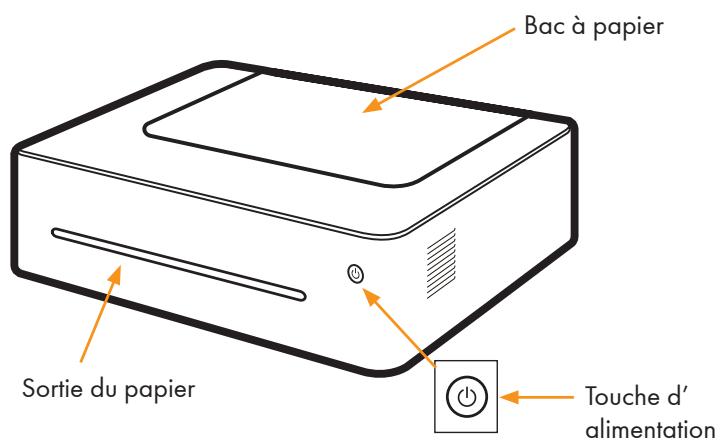

Cette section présente le nom des pièces à l'avant, à l'arrière et à l'intérieur de l'appareil.

Utilisez une surface plane telle qu'un bureau pour égaliser le bord des feuilles.

+ Ne poussez pas le guide papier trop loin. Cela pourrait le courber.

+ Ne pas régler le guide papier pourrait provoquer un bourrage papier.

+ Si vous devez ajouter du papier dans le dispositif de chargement du papier pendant l'impression, retirez préalablement le papier restant dans le dispositif de chargement du papier, puis ajoutez le nouveau papier. Ajouter de nouvelles feuilles de papier dans le bac à papier alors qu'il reste du papier pourrait provoquer des bourrages de papier ou le chargement de plusieurs feuilles en même temps.

2. Branchez l'autre extrémité du câble d'alimentation sur une prise d'alimentation secteur correctement mise à la terre.

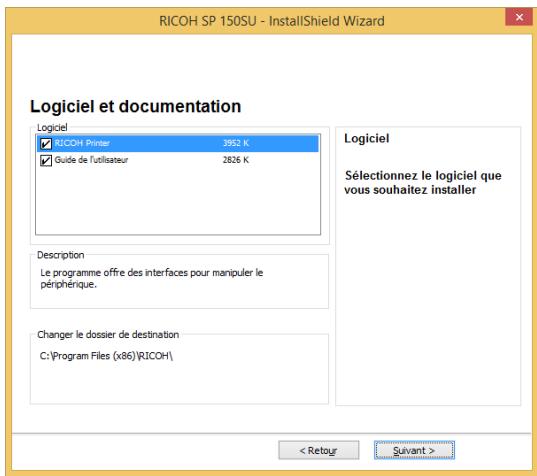

Les pilotes et le logiciel « RICOH Printer » sont répertoriés ci-dessous.

Pilote d'imprimante v v

Ricoh] et cliquez sur [Suivant].

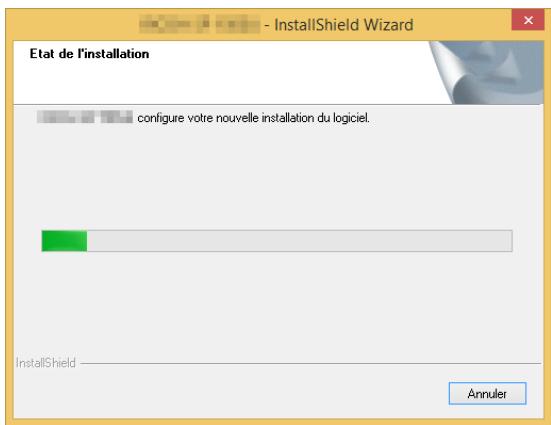

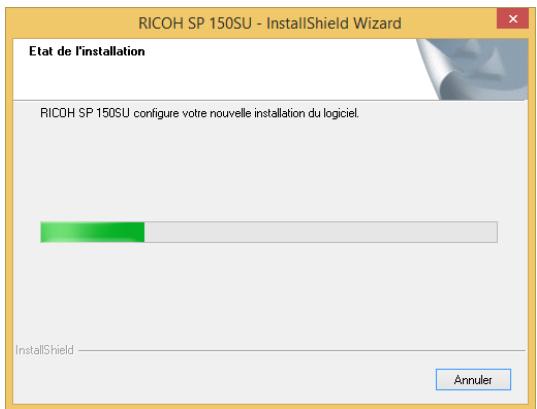

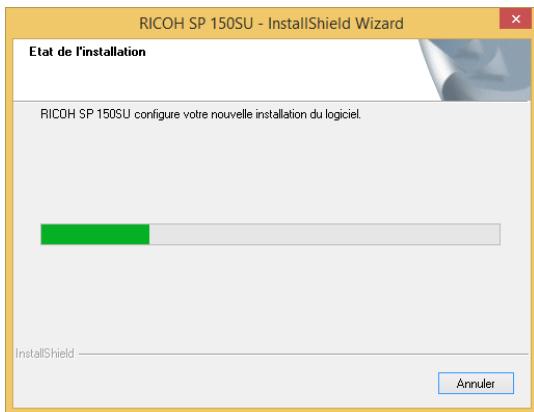

6. Le programme démarre automatiquement l'installation.

Etat do linstalation

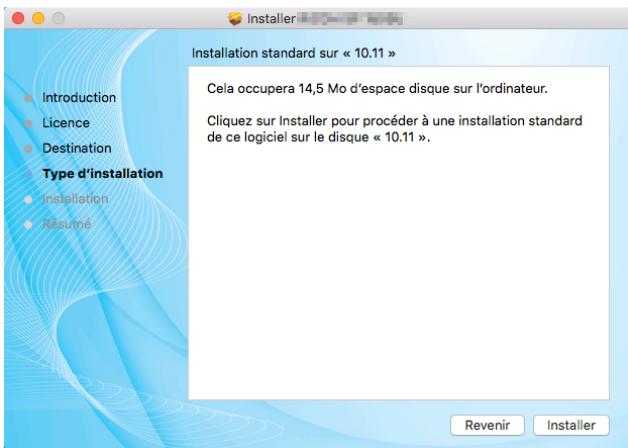

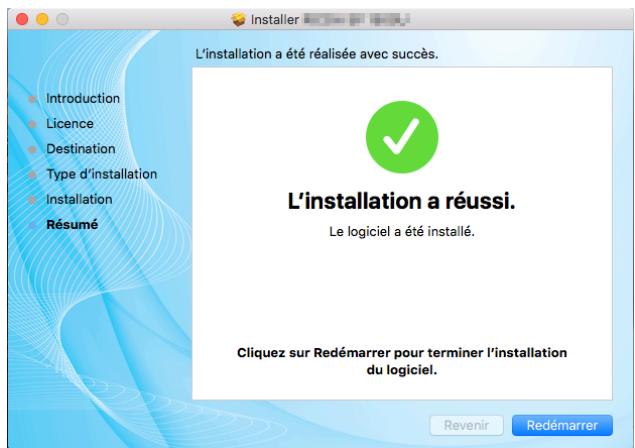

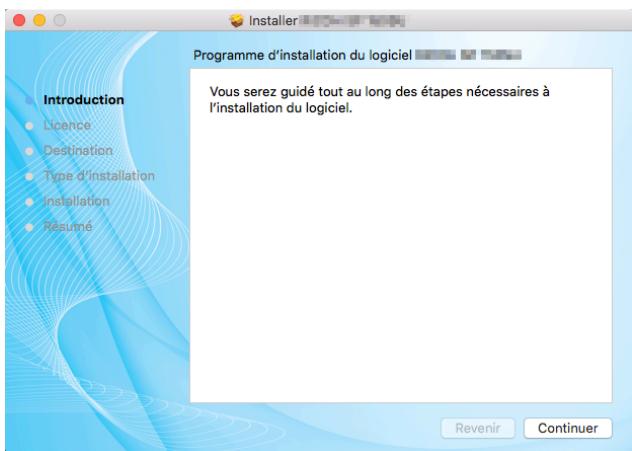

Double-cliquez sur l'icône du CD sur le bureau de l'ordinateur.

Double-cliquez sur l'icône Installer. Une fenêtre s'ouvre comme illustré sur l'écran ci-dessous.

‘ee 2 instaler DDR me

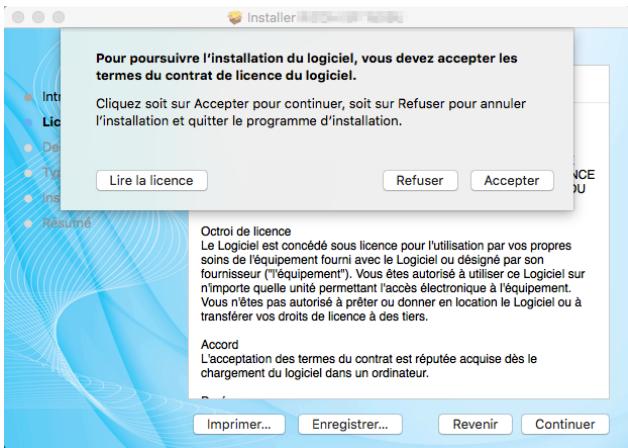

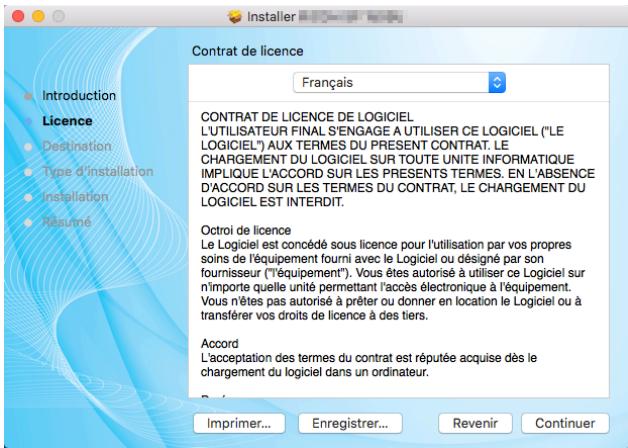

Cliquez sit sur Accepter pour continuer sit sur Refuser pour annuler Finstalatian et quittr lu programme d'istalatior

icence er ter | JE Ure lan Re accepter |}

(Onrai de leence Le Log! et concédé sou Icerce pour (Usaion par vo propres sons a 'oqupoment our avc 1 Sn par

NS as 6 pr ù Sn EMA ÉD à

Aaraérer os Gr Ge lconce à de Bus.

d des larmes du contrat es répuèe acquise dès le cnargement Qu lgll dans un raraleur

+ En ce qui concerne les configurations et les fonctions propres à un modèle, reportez-vous à « Dif- férents modèles ».

+ En ce qui concerne l'installation d'un pilote d'imprimante sans fil, reportez-vous à « 6. Impression en Wi-Fi ».

+ En ce qui concerne les configurations et les fonctions propres à un modèle, reportez-vous à « Dif- férents modèles ».

+ En ce qui concerne l'installation d'un pilote d'imprimante sans fil, reportez-vous à « 6. Impression en Wi-Fi ».

Mise à jour des pilotes d'imprimante

Vous pouvez mettre à jour le pilote d'imprimante installé en suivant les étapes.

Dans le menu [Démarrer], sélectionnez [Panneau de configuration] et cliquez sur [Matériel et Audio]-[Imprimante] + Windows 8/8.1/10, Windows Server 2012/2012 R2 : Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante que vous souhaitez modifier, puis sur [Propriétés de l'imprimante].

+ Windows Vista, Windows Server 2003/2008 :

Cliquez sur l'icône avec le bouton droit de la souris, puis sur [Propriétés].

Cliquez sur l'onglet [Avancé].

Cliquez sur [Nouveau pilote], puis sur [Suivant]. Cliquez sur [Je possède un disque...]. Cliquez sur [Parcourir...] et sélectionnez l'emplacement du pilote d'imprimante. Cliquez sur [OK] et spécifiez le modèle d'imprimante. Cliquez sur [Suivant].

Cliquez sur [Terminer].

10. Cliquez sur [OK] pour fermer la fenêtre Propriétés de l'imprimante.

1. Redémarrez l'ordinateur.

2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante que vous souhaitez supprimer, puis sur [Supprimer le périphérique].

+ Windows Vista, Windows Server 2003/2003 R2/2008 :

8. Sélectionnez [Supprimer le pilote et le package de pilotes], puis cliquez sur

9. Cliquez sur [Oui]. 10. Cliquez sur [Supprimer]. 11. Cliquez sur [OK].

12. Cliquez sur [Fermer] pour fermer la fenêtre Propriétés du serveur d'impression.

1. Cliquez sur [Démarrer], puis [Périphériques et imprimantes]. Cliquez avec le bouton droit de la souris et sélectionnez [Propriétés de l'imprimante] pour affi- cher la boîte de dialogue des propriétés (comme illustré ci-dessous).

prises dans les 1,5 secondes et observez l'éclairage du témoin. Es

Le témoin d'alimentation alterne entre

vert et éteint toutes les secondes

Les étapes nécessaires pour imprimer peuvent être différentes pour d'autres logiciels ou environne- ments.

Reportez-vous au logiciel que vous utilisez pour imprimer pour les véritables étapes que vous devez suivre.

1. Vérifiez que l'imprimante est connectée.

2. Ouvrez le fichier que vous souhaitez imprimer.

3. Sélectionnez Imprimer dans le menu Fichier.

La boîte de dialogue d'impression s'affiche. (Le boîte de dialogue peut être différentes pour d'autres logiciels.)

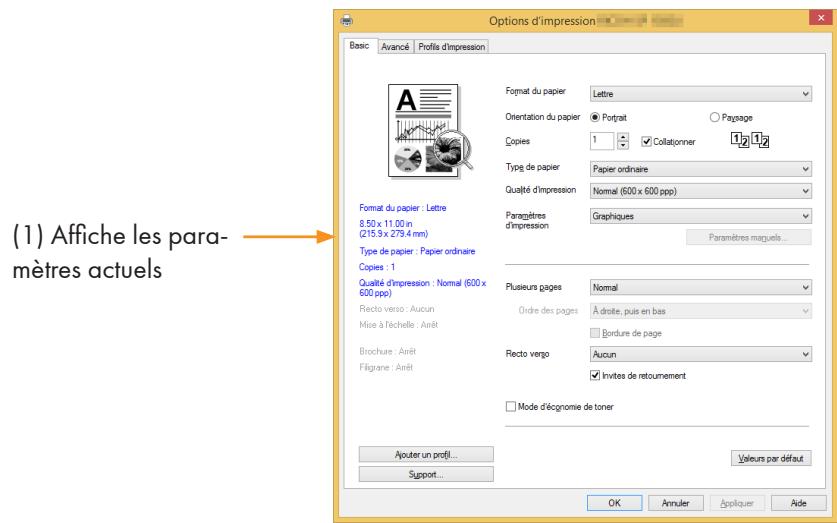

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue d'impression.

Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

Si aucune autre option n'est nécessaire, cliquez sur [Impression] pour lancer l'impression.

Si vous souhaitez que votre imprimante utilise toujours les paramètres, suivez les étapes ci-dessous :

1. Cliquez sur le bouton [Démarrer] de Windows.

2. Sélectionnez [Périphériques et imprimantes] pour ouvrir la fenêtre. 3. Sélectionnez votre imprimante, cliquez avec le bouton droit de la souris et sélectionnez [Options d'impression]. 4. Configurez les paramètres de l'imprimante ici et cliquez sur [OK]. Ces paramètres seront effectifs pour toutes les impressions sur cet ordinateur. + Reportez-vous à « 5. Pilotes » à propos des paramètres de l'imprimante.

+ Reportez-vous à « 8. Entretien de l'appareil » pour plus de détails sur les fonctions clés et la ma- nière dont les témoins affichent l'état de l'imprimante.

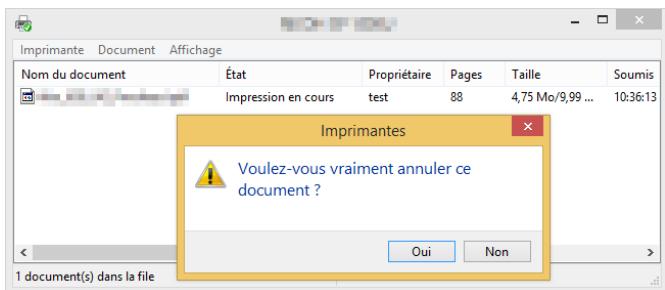

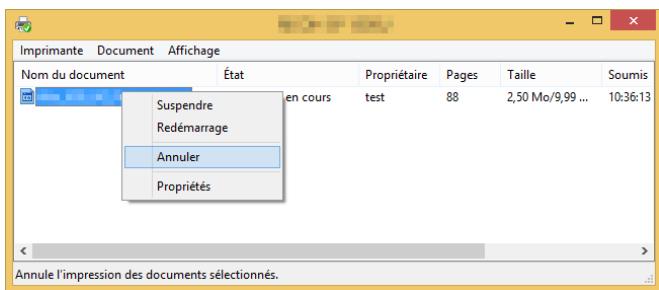

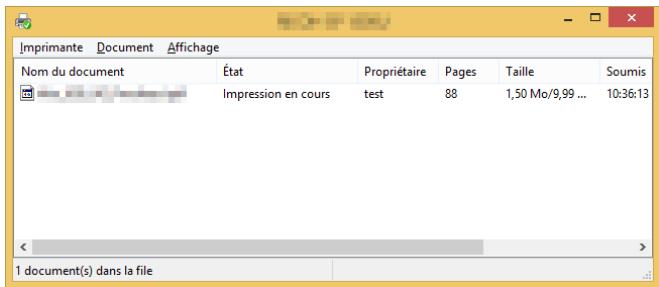

1. Double-cliquez sur l'icône de l'imprimante dans la barre de tâches, en bas à droite du bureau de l'ordinateur. La file d'attente d'impression s'affiche.

Impamonte_ Document _fichege

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue Impression. Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

3. Cliquez sur [Propriétés]. Modifiez les paramètres d'impression dans la boîte de dialogue Propriétés.

Sélectionnez le format de papier requis dans la liste déroulante.

Formats de papier pris en charge : Lettre/A4/A5/A6/B5/B6/Executive/16K/AS(LEF)/B6(LEF)/

Légal/Format de papier personnalisé/A3/B4/11x17 po/5,5x8,5 po/8K Le format de papier personnalisé prend en charge la plage suivantes de formats de papier :

+ Largeur Env.76,2-216 mm (3-8,5 pouces)

+ Lorsque vous choisissez l'option N en 1, l'option Mise à l'échelle de l'onglet Avancé n'est pas disponible.

+ Lorsque vous sélectionnez l'option 1 en NxN Pages, le mode recto-verso n'est pas disponible. Un message d'avertissement apparaît.

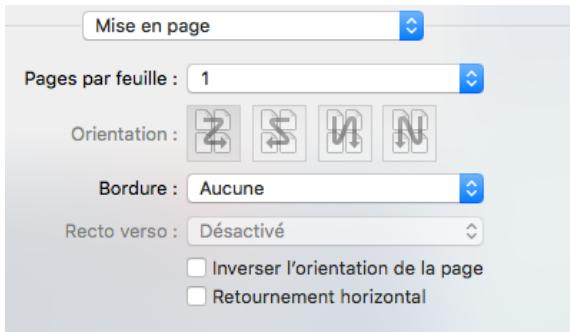

Lorsque l'option N en 1 est sélectionnée, vous pouvez sélectionner l'ordre des pages souhaité dans la liste déroulante.

Lors de l'impression de plusieurs pages sur la même feuille, vous pouvez choisir d'ajouter des bordures pleines ou d'imprimer sans bordures.

Imprimer les marques de rognage

Lorsque l'option 1 en NxN Pages est sélectionnée, vous pouvez sélectionner l'option Imprimer les marques de rognage pour ajouter de fines marques de rognage dans la zone d'impression.

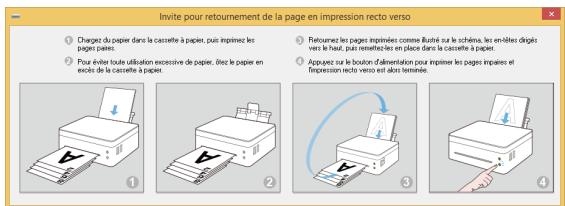

3. Une fois le recto imprimé, vous devez manuellement recharger le papier pour imprimer le verso en fonction des instructions de la boîte de dialogue.

+ Aucun + Grand bord + Petit bord

En Mode d'économie de toner, le document imprimé est plus pâle, mais la densité d'impression est la même.

Cette option est désactivée par défaut.

+ La vitesse d'impression et l'utilisation de la mémoire ne sont pas affectées en Mode d'économie de toner.

Réglage de la densité

Ignorer les pages blanches

Imprimer le texte en noir

Les options suivantes sont disponibles dans la boîte de dialogue Brochure. Paramètres de création de brochure

Sélectionnez l'option Diviser en jeux pour imprimer une brochure sous la forme de jeux de bro- chures plus petites.

Les pages sont automatiquement mises en ordre. Il vous suffit de plier les pages imprimées.

Vous pouvez configurer le nombre de pages de chaque brochure entre 1 et 15. Cette option est très pratique lors de l'impression de brochures comportant de nombreuses pages.

Décalage de la reliure

Lorsque Décalage de la reliure est sélectionné, vous pouvez affecter une valeur de décalage de reliure en millimètres ou en pouces.

+ Lorsque Impression de brochure est sélectionné, une boîte de dialogue d'avertissement apparaît et la fonction Grand bord est activée.

+ Lorsque Impression de brochure est sélectionné, la fonction Numéro de la page du mode Impres- sion de l'en-tête/pied de page n'est pas disponible.

[Utiliser un filigrane] et cliquez sur [Paramètres].

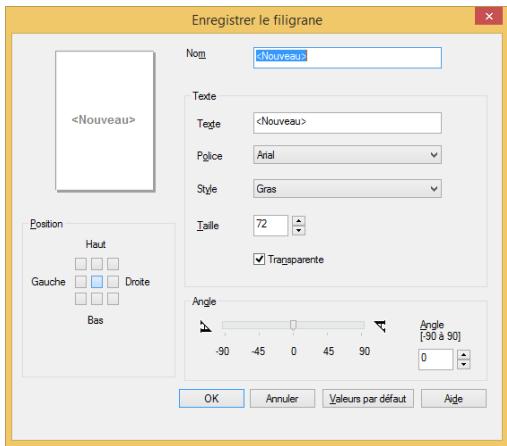

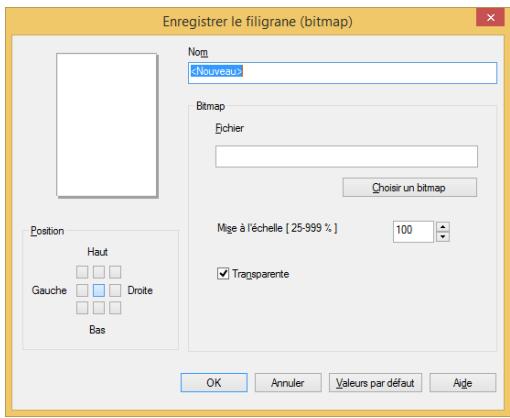

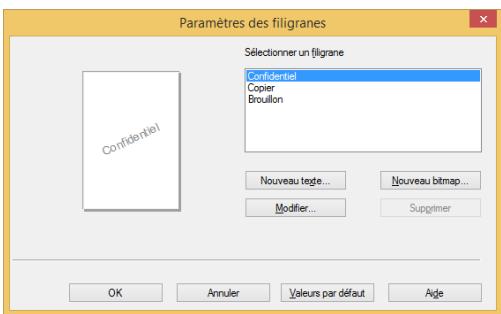

Paramètres des filigranes

Changez la taille de l'image sélectionnée.

Définissez la position du filigrane sur la page.

Cochez cette case pour rendre le filigrane transparent afin que le texte ou les images en dessous du filigrane demeurent visibles.

Laissez cette case décochée pour rendre le filigrane complètement opaque afin que le texte les images en dessous soient complètement recouverts.

Cliquez sur [OK] après avoir créé un nouveau texte ou bitmap et le nouveau filigrane est créé.

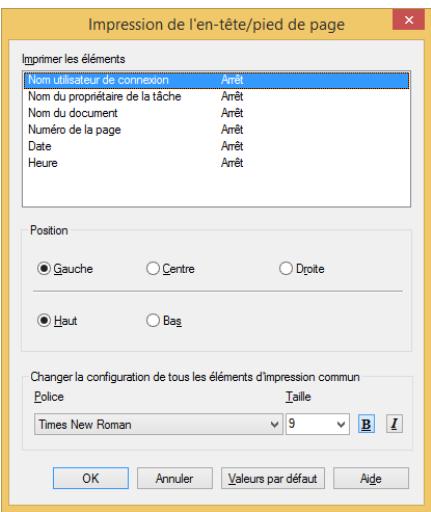

Cochez la case Impression de l'en-tête/pied de page et cliquez sur [Paramètres] pour configurer les paramètres.

Les paramètres comprennent :

+ Nom utilisateur de connexion + Nom du propriétaire de la tâche + Nom du document

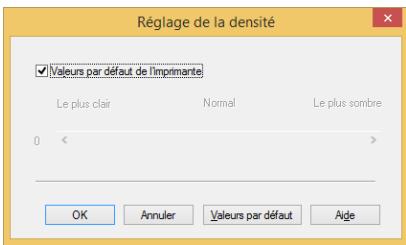

Pour régler la densité d'impression, cochez la case Réglage de la densité et cliquez sur [Paramètres].

Ignorer les pages blanches

Si l'option Ignorer les pages blanches est cochée, le pilote d'imprimante détecte automatiquement les

_ 5] tâches blanches et les exclut de l'impression.

+ Cette option ne fonctionne pas lorsque les options suivantes sont sélectionnées :

+ Uïiliser un filigrane + Impression de l'en-tête/pied de page + Plusieurs pages + Recto verso

+ Ilest possible que certains caractères ne s'affichent pas correctement avec cette option.

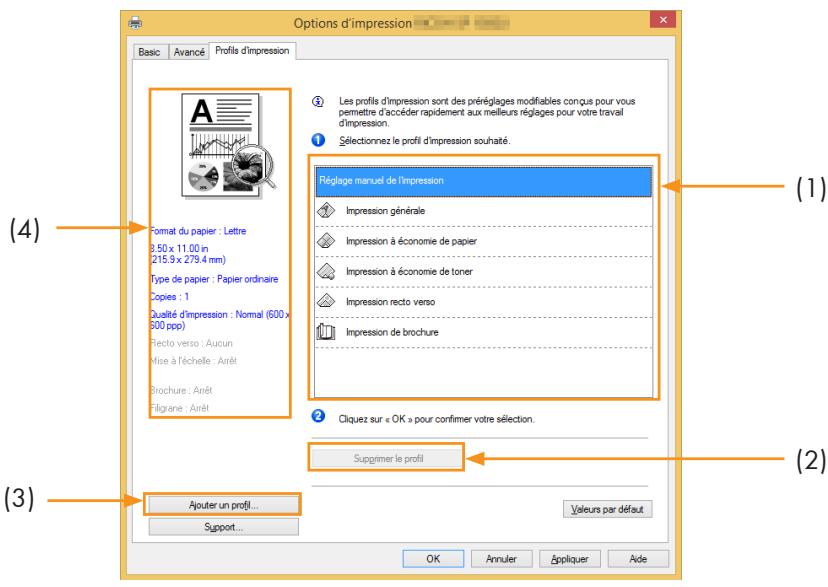

1. Sélectionnez le profil requis dans la zone des profils.

2. Cliquez sur [OK] pour appliquer le profil sélectionné.

Cliquez sur [Ajouter un profil] pour ouvrir la boîte de dialogue.

1. Saisissez le nom du profil.

2. Sélectionnez l'icône que vous souhaitez utiliser dans la liste des icônes et cliquez sur [OK].

3. Les paramètres sélectionnés s'affichent à gauche de la fenêtre du pilote d'impri- mante.

Uïilisez cette option pour supprimer un profil.

1. Sélectionnez le profil à supprimer dans la liste [Profils d'impression].

2. Cliquez sur [Supprimer le profil].

3. Cliquez sur [OK].

4. _ Le profil sélectionnait va être supprimé.

Sélectionnez le format de papier requis dans la liste déroulante.

Formats de papier pris en charge : US Lettre/A4/A5/A6/11S B5/JIS B6/Executive/16K/Lé- gal/Format de papier personnalisé

3. Sélectionnez Format de papier personnalisé dans le menu contextuel Format du papier.

4. Cliquez sur le bouton [+].

5. Double-cliquez sur le nom du format de papier et saisissez un nouveau nom.

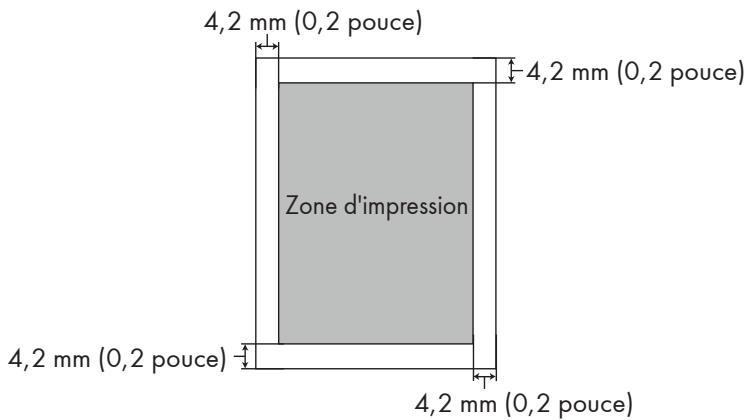

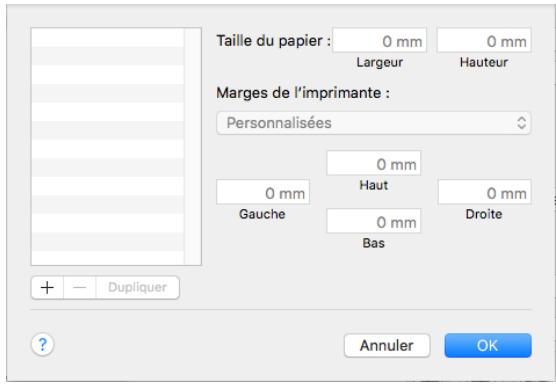

Saisissez les dimensions requises dans Format du papier et Zone non imprimable et cliquez sur

Cet appareil prend en charge les types suivants de support d'impression. Pour une qualité d'im- pression optimale, sélectionnez le support d'impression approprié.

Lorsque l'option N en 1 est sélectionné, vous pouvez sélectionner la direction de la mise en page et la positon des pages sur la même feuille.

5. L'imprimante continue à imprimer sur le verso.

Balance des couleurs

Vous pouvez régler l'obscurité de l'épreuve en réglant la densité du toner.

Mode d'économie de toner En mode d'économie de toner, la consommation de toner est réduite et le document imprimé est plus estompé. Rotation de l'image Vous pouvez faire pivoter l'image de 180 degrés avant l'impression.

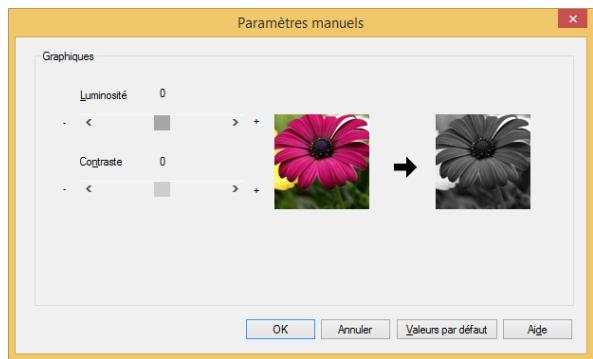

Vous pouvez régler la luminosité de l'image de -100 à 100. Ignorer les pages blanches

Si l'option Ignorer les pages blanches est cochée, le pilote d'imprimante détecte automatiquement les tâches blanches et les exclut de l'impression.

+ Cette option ne fonctionne pas lorsque les options suivantes sont sélectionnées :

2. Appuyez de manière prolongée ©) sur la touche d'alimentation pendant 1 se- conde pour activer la connexion Wi-Fi.

3. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM de votre ordinateur.

4. Connectez l'imprimante au PC à l'aide d'un câble USB.

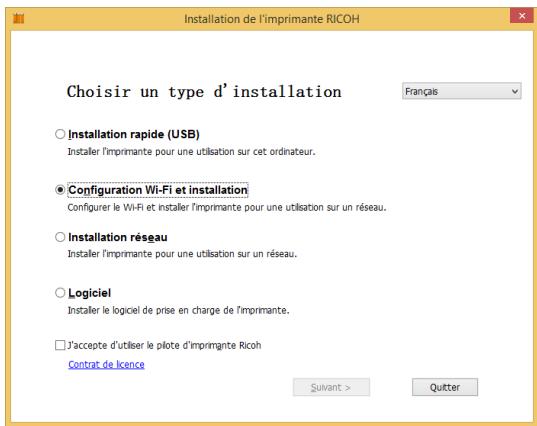

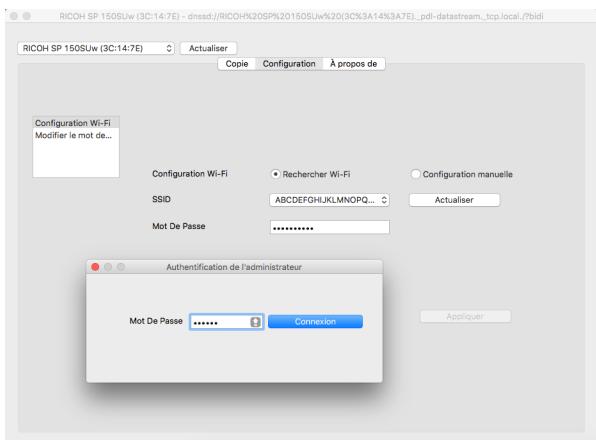

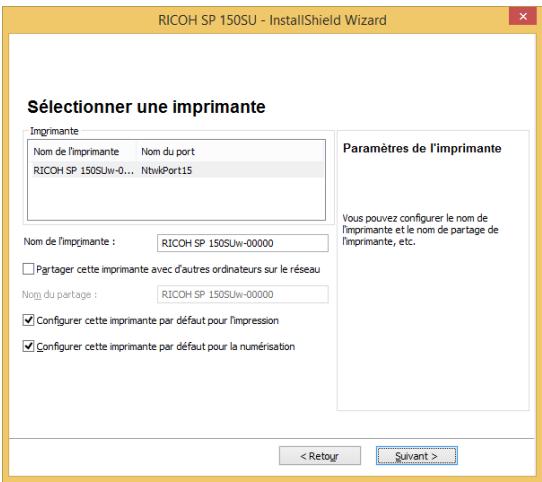

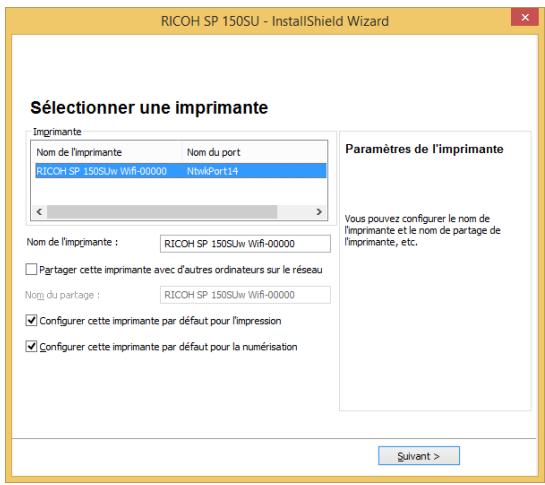

5. Sélectionnez [Configuration Wi-Fi et installation] et lisez soigneusement le contrat de licence. Si vous acceptez le contrat de licence, cochez la case en re- gard de [J'accepte..] et cliquez sur [Suivani].

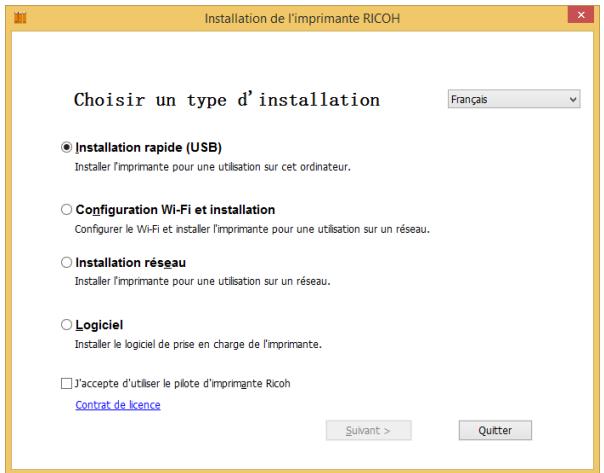

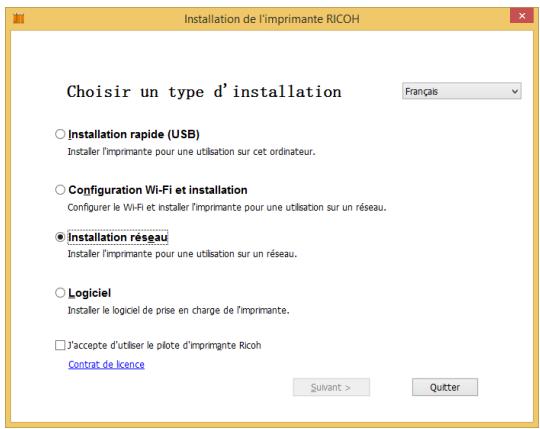

Choisir un type d'installation Es

Pinstiition mate (USE) a gt or nn a rt

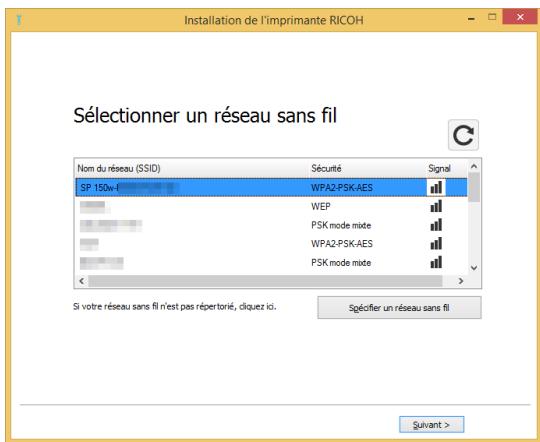

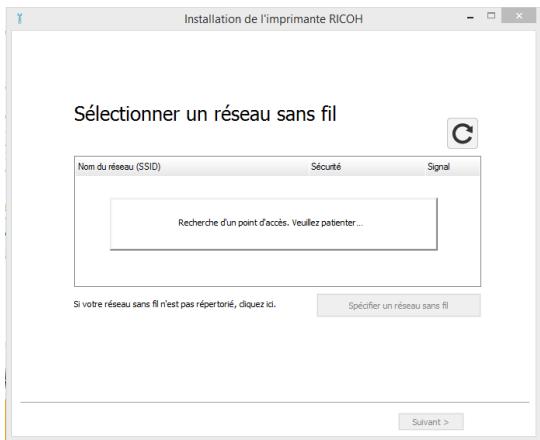

Sélectionner un réseau sans fil

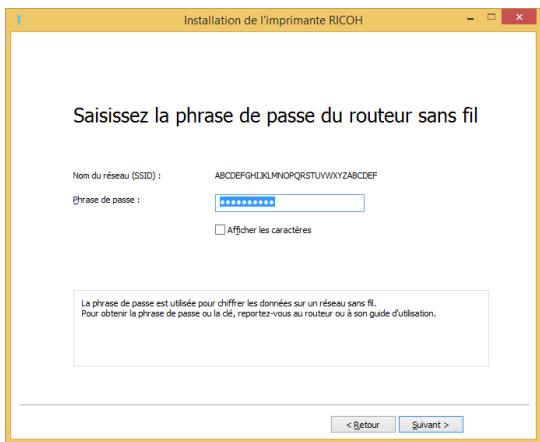

Sélectionner un réseau sans fil

Meme ren ecrr de ET Pr cn nm ec des crains res Be

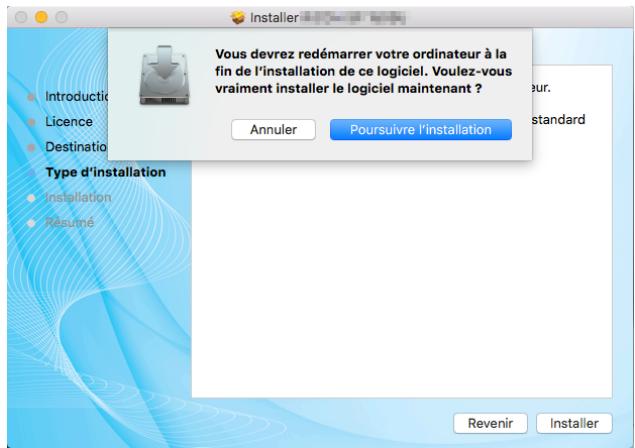

10. Patientez pendant l'installation du programme.

2. Insérez le CD-ROM fourni avec ce produit dans le lecteur de CD-ROM.

3. Sélectionnez [Installation réseau] et lisez soigneusement le contrat de licence. Si vous acceptez le contrat de licence, cochez la case en regard de [J'accepte...] et cliquez sur [Suivant].

Choisir un type d'installation En Ü

Instaltion rapide (US8) ae réa pour tn a rt

+ Si l'imprimante n'apparaît pas dans la liste après l'actualisation, passez à l'étape 5.

5. Cliquez sur [Ajouter une imprimante] et la fenêtre ci-dessous s'ouvre. Saisissez les « Nom du port » et « Adresse IP », puis suivez les instructions affichées à l'écran. Cliquez sur [Suivant].

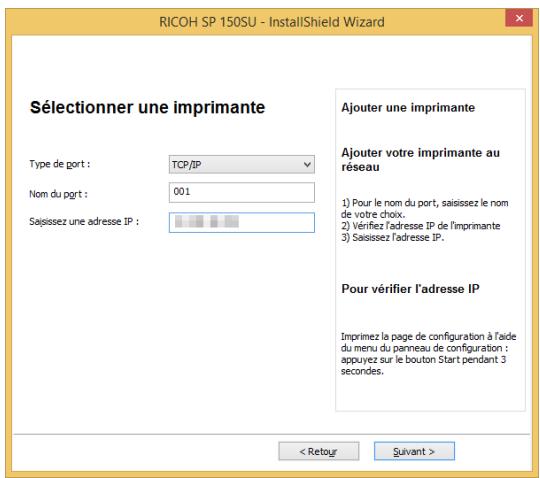

Sélectionner une imprimante Ajouter une imprimante

Ajouter voie imprimante au

Sélectionner une imprimante

Pandefrgmee londuent Paramètres de l'imprimante

à installer, et cliquez sur « Suivant ». Logiciel et documentation get ÉCERCE ““* PTS bi Sectonnez te og que Fer manier pen Ajoutez une imprimante USB dans « Imprimantes et Scanners ».

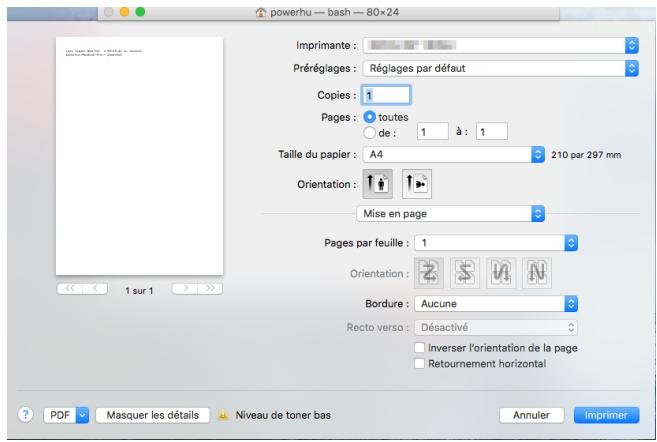

Sélectionnez les paramètres d'impression de base dans la boîte de dialogue Imprimer.

Les paramètres comprennent le nombre d'exemplaires, le format de papier et l'orientation.

Si aucune autre modification n'est nécessaire, cliquez sur [Imprimer] pour lancer l'impression.

Le témoin d'alimentation clignote en vert.

Initialisation/veille/

Le témoin d'alimentation alterne entre rouge et bleu toutes les 0,5 seconde.

Annulation de la tâche en cours

Le témoin d'alimentation clignote alterna- tivement en rouge et en vert toutes les 0,5 seconde.

La cartouche de toner n'est pas installée /

Bourrage papier/Erreur de décodage/

Dépassement mémoire PDL/

L'appareil est en cours de refroidissement/

En attente de l'impression du verso en mode recto verso manuel

Le témoin d'alimentation clignote en rouge.

Toner proche de la fin

Le témoin d'alimentation clignote lentement en rouge.

Erreur du contrôleur

Le témoin d'alimentation rouge clignote rapide- ment une fois, puis le témoin vert clignote une fois.

Erreur de l'unité de fusion

Le témoin d'alimentation rouge clignote rapide- ment deux fois, puis le témoin vert clignote une fois.

Défaillance du moteur principal

Le témoin de démarrage est éteint. Désactiver SoftAP * Le témoin d'alimentation bleu clignote trois fois très rapidement.

Recherche d'une connexion Wi-

Fi ou connexion au Wi-Fi Le témoin d'alimentation clignote en bleu.

Le témoin de démarrage est éteint.

Wifi connecté © Le témoin d'alimentation est bleu.

Imprimer une page de

Attente . configuration

Appuyez de manière prolongée

Appuyez sur une touche où Veille Sortie de veille débranchez puis rebranchez le cäble USB. Suivez les étapes de suppression Bourrage papier Supprimer le bourrage des bourrages du chapitre 10 Dépannage. Fin de papier Continuer l'impression Chargez du papier et cliquez une

fois sur la touche d'alimentation.

En attente de l'impression du verso en mode recto verso Continuer l'impression manuel

Appuyez une fois sur la touche d'alimentation.

Appuyez de manière prolongée sur la touche d'alimentation pen- dant au moins une seconde.

Veille et Wi-Fi est activé

Activer SofAP Appuyez de manière prolongée sur la touche d'alimentation pen- dant au moins une seconde.

Veille et Wi-Fi est activé

Désactiver SohAP Appuyez de manière prolongée sur la touche d'alimentation pen- dant au moins une seconde.

+ Ne rechargez pas les cartouches de l'imprimante.

+ La garantie de l'imprimante est annulée si vous utilisez des cartouches rechargées.

+ Entreposez la cartouche dans un environnement similaire à l'endroit où se trouve l'imprimante. La cartouche doit être entreposée à l'ombre.

+ Pour éviter d'endommager la cartouche, ne l'exposez pas à la lumière du soleil pendant plus de quelques minutes.

Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier utilisé et de conditions environnementales telles que la température et l'humidité.

_ 8] + Le nombre moyen de pages imprimables varie en fonction de la cartouche de toner fournie avec l'imprimante :

+ 700 pages pour les modèles européen et nord-américain + 1500 pages pour le modèle asiatique

+ L'utilisation de papier non recommandé peut réduire la durée de vie de la cartouche et des pièces de l'appareil.

+ La fréquence de remplacement de la cartouche varie en fonction du type de document imprimé, du support d'impression et de la couverture d'impression.

Recyclage de la cartouche

+ Séparez les cartouche usagée des déchets ménagers et mettez-les au rebut conformément aux lois et réglementations locales.

Pour plus d'informations, contactez votre agence de traitement locale des déchets. Scellez à nou- veau la cartouche avant de la mettre au rebut pour éviter de répandre accidentellement du toner.

+ Placez les cartouche usagée sur un papier propre afin d'éviter de répandre ou de diffuser acci- dentellement de l'encre.

Il est possible de prolonger la durée de vie de la cartouche en sélectionnant cette option.

Le coût d'impression par page est réduit, mais la qualité d'impression est compromise.

Si l'image imprimée est plus claire ou floue, nous vous recommandons d'utiliser le logiciel € RICOH Printer » qui surveille la quantité restante de toner. Envisagez le remplacement de la cartouche de toner.

Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier et de conditions environne- mentales telles que la température et l'humidité. La qualité du toner se dégrade avec le temps.

Pour une bonne qualité d'impression, nous vous recommandons d'utiliser un toner authentique de

RICOH ne peut être tenu responsable des dommages où dépenses pouvant résulter de l'utilisation de pièces autres que les pièces authentiques de RICOH avec vos produits de bureau.

Si l'indicateur d'alimentation clignote lentement en rouge, remplacez la cartouche d'impression en suivant la procédure indiquée ci-dessous.

Entreposez les cartouches d'impression dans un endroit frais et sombre.

Le nombre réel de pages imprimables varie en fonction du volume de la densité de l'image, du nombre de pages imprimées à la fois, du type et du format du papier et de conditions environne- mentales telles que la température et l'humidité.

La qualité du toner se dégrade avec le temps.

Pour une bonne qualité d'impression, le fabricant recommande d'utiliser du toner authentique du fabricant.

Le fabricant ne peut être tenu responsable des dommages où dépenses pouvant résulter de l'utili- sation de pièces autres que les pièces authentiques du fabricant avec vos produits de bureau.

Ouvrez le capot de l'imprimante.

Tenez la poignée de la cartouche et soulevez-la en la tirant hors de l'imprimante.

À Attention aux surfaces chaudes.

De l'eau chaude ferait pénétrer le toner dans le tissu et rendrait plus difficile son élimination.

5. Insérez la cartouche dans l'imprimante jusqu'à ce qu'elle se verrouille en posi- tion.

6. Fermez le capot de l'imprimante.

N'utilisez pas d'agents de nettoyage [tels que de l'essence, des solvants ou produits insecticides à pulvériser) pour essuyer l'appareil.

Essuyez l'appareil à plusieurs reprises à l'aide d'un chiffon humide jusqu'à ce que la tache ait disparu, puis séchez-le à l'aide d'un chiffon sec.

Ne touchez pas le rouleau de transfert [sous la cartouche de toner] lors du nettoyage de l'intérieur de l'imprimante.

Des mains grasses pourraient altérer la qualité d'impression.

Utilisez un chiffon sec pour essuyer la saleté ou les taches à l'intérieur de l'appareil

Vous devez débrancher la fiche de la prise murale au moins une fois par an. Essuyez la poussière et les encrassements de la fiche et de la prise avant de la rebrancher. l'accumulation de poussière et d'encrassement est à l'origine d'un risque d'incendie.

Ne laissez pas tomber d'attaches trombone ou de petits objets à l'intérieur de l'imprimante.

Nettoyage de l'extérieur de l'imprimante

Nettoyez l'extérieur de l'imprimante à l'aide d'un chiffon propre et sec non pelucheux.

Nettoyage de l'intérieur de l'imprimante

Lors de l'impression, il est possible que des chutes de papier, du toner et des particules de poussière tombent à l'intérieur de l'imprimante et s'y accumulent. Avec le temps, les débris peuvent entraîner une mauvaise qualité d'impression, des taches de toner, des taches et bourrages papier. Le nettoyage de l'intérieur de l'imprimante permet d'éliminer ou de réduire ces problèmes.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation. Atten- dez jusqu'à ce que l'imprimante ait refroidi.

2. Ouvrez le capot de l'imprimante et retirez la cartouche de toner.

3. Essuyez la poussière et le toner sur la cartouche et à l'intérieur de l'imprimante à l'aide d'un chiffon sec non pelucheux.

4. Remettez en place la cartouche et fermez doucement le capot.

5. Branchez le cordon d'alimentation et mettez l'imprimante sous tension.

Les pages ne sont pas imprimées.

Le câble USB n'est pas correc- tement connecté.

Reconnectez le câble USB.

« 3. Support d'impression » pour les types de papier pris en charge.

Chargez le papier correctement en vous assurant que les guides papier sont

Le papier n'est pas chargé correctement ajustés. Reportez-vous à « 2. Installation de l'imprimante » pour de manière fluide. le chargement du papier.

Si le papier est écomné, redressez-le.

Sortez la papier du bac et aérez-le. Puis, inversez le haut et le bas du papier et mettez-le dans le bac.

S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.

Évitez d'imprimer des deux côtés du papier lors de l'impression d'images qui comportent de grandes zones de couleur pleine, ce qui consomme beaucoup

Bourrages fréquents. de toner.

Uïilisez uniquement les types de papier pris en charge. Reportez-vous à

« 3. Support d'impression » pour les types de papier pris en charge.

Chargez le papier uniquement jusqu'aux repères de la limite supérieure sur le guide papier.

Aérez bien la pile de papier avant de la charger dans le bac. Assurez-vous que les bords sont égalisés en tapant la pile sur une surface plane telle qu'un bureau.

Assurez-vous que les guides papier sont dans la position appropriée.

Uïilisez uniquement les types de papier pris en charge. Reportez-vous à

Plusieurs feuilles de papier | {3 Support d'impression » pour les types de papier pris en charge.

sont chargées en même temps.

Le papier est humide. Utilisez uniquement du papier qui a été correctement stocké.

Le papier est trop mince. Reportez-vous à « 3. Support d'impression » pour les

Le papier se froisse. types de papier pris en charge.

S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.

Chargez le papier à l'envers dans le bac d'alimentation.

Le papier est humide. Utilisez uniquement du papier qui a été correctement stocké.

Le papier imprimé est

Les images sont imprimées en diagonale sur les pages.

S'il existe un intervalle entre le papier et les guides papier, ajustez ces derniers pour éliminer l'intervalle.

DEL de l'imprimante.

+ Lorsqu'un bourrage papier se produit, le chargement du papier peut être forcé. Suivez l'une des procédures suivantes :

+ Ouvrez le capot et refermez-le.

+ Mettez hors tension puis de nouveau sous tension.

+ Le capot est ouvert pendant l'impression.

+ Le papier utilisé n'est pas conforme aux spécifications requises.

Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.

+ Le papier est trop grand ou trop petit.

Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.

+ Lorsque le papier est coincé, les témoins à DEL s'allument de la manière suivante :

© | Le témoin d'alimentation est rouge.

+ Si la zone de bourrage du papier n'est pas immédiatement visible, vérifiez l'intérieur de l'impri-

+ De l'eau chaude ferait pénétrer le toner dans le tissu et rendrait plus difficile son élimination.

+ Si le témoin d'alimentation demeure rouge, cela signifie que du papier est encore coincé dans l'imprimante. Vérifiez l'intérieur de l'imprimante.

+ N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez la cartouche d'une feuille de papier après l'avoir retirée de l'impri- mante.

trer le toner dans le tissu.

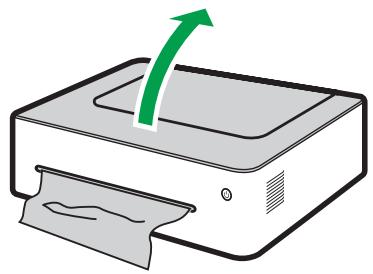

1. Ouvrez le capot de l'imprimante.

2. Retirez la cartouche de toner.

+ N'exposez pas la cartouche à la lumière du soleil pendant plus de quelques minutes afin d'éviter d'endommager. Recouvrez la cartouche d'une feuille de papier après l'avoir retirée de l'impri- mante.

5. Fermez bien le capot.

L'imprimante reprend l'impression.

Ne surchargez pas le plateau d'alimentation.

N'essayez pas de retirer le papier du plateau d'alimentation lorsque l'imprimante est en train d'imprimer.

Recourbez les feuilles d'avant en arrière, aérez la pile et aplanissez le papier avant de le charger.

N'utilisez pas de papier ondulé, plié, humide ou écomé.

Ne mélangez pas différents types de papier dans le même bac d'alimentation.

Utilisé uniquement le support d'impression recommandé. Reportez-vous à « Chargement du pa- pier » dans « Installation de l'imprimante ».

Entreposez le support d'impression dans un environnement approprié.

Sélectionnez le bon type de papier à partir du pilote d'imprimante.

Ne retirez pas le papier du bac lors de l'impression.

+ La feuille de papier coincé sera probablement couverte de toner inutilisé. Veillez à ne pas en mettre le sur les mains ou les vêtements.

Le toner sur des épreuves effectuer juste après avoir retiré un bourrage de papier peut avoir subi une fusion insuffisante et faire des traces. Effectuez des impressions test jusqu'à ce que les traces n'apparaissent plus.

Ne tirez pas de force un bourrage papier hors de l'imprimante car le papier pourrait se déchirer.

Les morceaux déchirés qui restent à l'intérieur de l'appareil provoqueront d'autres bourrages et pourraient endommager l'appareil.

Les bourrages papier peuvent être à l'origine de pages manquantes. Vérifier s'il manque des pages dans le travail d'impression et, le cas échéant, réimprimez les pages manquantes.

Du toner non fixé peut être présent sur le papier coincé. Veillez à ne pas tacher vos vêtements et vos mains lors du retrait du papier coincé.

Ne forcez pas pour retirer le papier coincé. Le papier coincé pourrait se déchirer et rester à l'inté- rieur de l'appareil.

Essayez d'ouvrir puis de fermer le couvercle de maintenance ou de mettre l'appareil sous tension puis hors tension. La machine peut éjecter automatiquement le papier coincé.

Assurez-vous que l'appareil se trouve sur une surface de niveau. Placez l'appareil à un endroit où il n'est pas soumis à des vibrations ni à des chocs.

Des types de papier non pris en charge ont été u

Assurez-vous que le papier utilisé pris en charge par l'appareil.

Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.

Paramètres de type de papier incorrect.

Assurez-vous que la configuration du type de papier du pilote d'impri- manie correspond au type de papier chargé. Reporiez-vous à « Papier pris en charge ».

Une cartouche de toner non au- thentique a été utilisée.

Une cartouche de toner non authentique a été utilisée. Une cartouche de toner non authentique peut réduire la qualité d'impression et même provoquer des dysfonctionnements. Ufiliser des cartouches de toner authentiques.

Il'existe un délai considérable entre la commande de début d'im- pression et le déclenchement de l'impression.

Le temps de traitement dépend du volume des données. Un volume de données élevé, tel que des documents comportant beaucoup de gra- phiques, prend davantage de temps à traiter. Patientez un moment.

Pour accélérer l'impression, réduisez la résolution d'impression à l'aide du pilote d'imprimante.

La totalité des épreuves est floue.

Le papier est humide. Utilisez uniquement du papier qui a été correcte- ment stocké.

Reportez-vous à « 3. Support d'impression » pour les types de papier pris en charge.

que Si vous avez activé [Mode d'économie de toner], l'impression est généralement moins dense.

l'est possible que de la condensation ait été captée. En cas de chan- gement rapide de température ou de l'humidité, utilisez cet appareil uniquement après qu'il se soit acclimaté.

Impossible d'imprimer correctement lors de l'utilisation d'une applica- tion particulière aux, impossible d'imprimer correctement des données d'image.

Les cartouches de toner doivent être ouvertes avant la date d'expiration et utilisées dans les six mois qui suivent l'ouverture.

L'appareil doit être nettoyé.

Paramètres de mise en page ne Vérifiez que les paramètres de mise en page sont correctement configu- sont pas correctement configurés. rés dans l'application.

Les paramètres du format de papier ne correspondent pas au papier chargé.

Vérifiez si le format de papier spécifié dans le pilote d'imprimante correspond à celui du papier chargé.

Vous pouvez également utiliser le logiciel « Ricoh Print » pour configurer l'imprimante pour des usages plus pratiques.

1. Utilisez le navigateur réseau pour vous connecter à l'imprimante.

{1} Connectez l'imprimante et le périphérique terminal sur le même réseau sans fil.

(2) Appuyez sur le bouton d'alimentation à trois reprises en une seconde et l'imprimante imprime- ra les informations de configuration.

(3) Saisissez « htip://adresse IP du périphérique » dans l'URL du navigateur réseau, par exemple, http://192.168.1.2/. Si votre ordinateur est connecté sans fil à l'imprimante via un réseau sans fil, l'« Adresse IP » dans « Paramètres réseau » de la page « Paramètres système » est l'adresse IP du périphérique. Si votre ordinateur est connecté à l'imprimante via SoftAP, l'adresse IP du périphérique est 192.168.5.1.

(4) Aucun mot de passe n'est nécessaire pour ouvrir le système d'administration réseau de base de l'imprimante.

2. Vérifiez les informations sur l'imprimante.

Cliquez sur l'onglet « Informations» pour consulter les informations sur l'état du périphérique, sur l'encre restante, la version et le nombre d'impressions.

« Paramètres de Bonjour (mDNS] ». Cliquez sur le bouton « Appliquer » pour activer les modifica- tions des paramètres de l'imprimante.

Paramètres Bonjour (mDNS)

Hôte EC Nom RICOH SP 150SUw [# Fr « Paramètres sans fil ». Cliquez sur le bouton « Appliquer » pour activer les modifications des paramètres de l'imprimante.

Type de réseau Infiastruture

tions des paramètres de l'imprimante.

Vous pouvez activer ou désactiver le point d'accès de l'imprimante en cochant l'option « Activée ».

Vous pouvez configurer le mot de passe du SSID et du réseau du point d'accès de l'imprimante.

Paramètres SoftAP SoftAP [] Activée sn

Paramètres du mot de passe de l'administrateur

Confirmer mot de passe

+ Si l'image imprimée devient brusquement plus claire ou floue, remplacez la cartouche de toner.

Remballez l'appareil dans ses matériaux d'emballage d'origine si vous devez déplacer l'appareil sur une distance.

Veillez à débrancher tous les câbles de l'appareil avant de le transporter.

L'appareil est une machine de précision. Veillez à la manipuler soigneusement lorsque vous la déplacez.

Veillez à déplacer l'appareil à l'horizontale. Soyez particulièrement vigilant lors du transport de l'appareil dans les escaliers.

Ne retirez pas la cartouche de toner pendant le déplacement.

Veillez à conserver l'appareil bien droit lorsque vous déplacez. Déplacez soigneusement l'appa- reil pour éviter de renverser du toner.

Veillez à suivre la liste de contrôle ci-dessous :

+ L'alimentation est coupée. + _Le cordon d'alimentation est débranché de la prise murale.

+ Tous les autres cadres ont été déconnectés de l'appareil.

Remballez correctement l'appareil s'il est nécessaire de le transporter sur de longues distances.

Veillez à ne pas incliner l'appareil pendant le transit.

Lorsque vous déplacez l'appareil, le toner pourrait se répandre à l'intérieur de l'appareil si vous ne le maïntenez pas de niveau pendant le transit.

Pour plus d'informations à propos du déplacement de l'appareil, contactez vos représentants commerciaux/de service après-vente.

Pour les informations sur la mise au rebut appropriée de l'appareil, contactez vos représentants com- merciaux/de service après-vente.

Contactez votre représentant commercial ou de service après-vente pour plus d'informations à pro- pos des rubriques du présent manuel ou pour vous renseigner à propos d'autres rubriques qui ne s'y trouvent pas.

+ La qualité de la cartouche de toner diminue avec le temps. Il est par conséquent nécessaire de les remplacer plus tôt que ce qui est indiqué ci-dessus.

+ _Les cartouches de toner ne sont pas couvertes par la garantie. Toutefois, si des problèmes sur- viennent, contactez la boutique où vous les avez achetées.

Spécifications des fonctions générales
