GP-1 - Accessoire photo RICOH - Notice d'utilisation et mode d'emploi gratuit

Type d'accessoire	Module GPS avec boussole électronique
Compatibilité appareils	RICOH G700SE, RICOH G800SE
Précision GPS	5 m (2D RMS, ciel dégagé)
Satellites suivis simultanément	Jusqu'à 48
Format données GPS	NMEA 0183
Fréquence de mise à jour GPS	1 seconde
Temps d'acquisition à froid	Environ 40 secondes
Temps d'acquisition à chaud	Environ 5 secondes
Boussole électronique	Précision +/- 6° (nord magnétique)
Résistance aux chocs	Chutes jusqu'à 1,2 m
Indice de protection (avec appareil)	IP64
Alimentation	Batterie de l'appareil photo (aucune pile séparée)
Contenu de la boîte	Module GP-1, 2 vis de montage, clé Allen
Référence pour G700SE	174533
Référence pour G800SE	174534

FOIRE AUX QUESTIONS - GP-1 RICOH

À quoi sert le RICOH GP-1 ?

Le GP-1 est un module GPS avec boussole électronique qui se fixe sur l'appareil photo RICOH G700SE ou G800SE. Il enregistre automatiquement les coordonnées géographiques et l'orientation de prise de vue dans les métadonnées EXIF de chaque photo ou vidéo.

Avec quels appareils photo le GP-1 est-il compatible ?

Le GP-1 est conçu exclusivement pour les appareils industriels RICOH G700SE (référence 174533) et RICOH G800SE (référence 174534). Il n'est pas compatible avec d'autres modèles.

Faut-il des piles ou une batterie séparée pour faire fonctionner le GP-1 ?

Non. Le GP-1 est alimenté directement par la batterie de l'appareil photo auquel il est connecté. Aucune pile ni batterie supplémentaire n'est nécessaire.

Quelle est la précision du positionnement GPS du GP-1 ?

La précision est d'environ 5 m (2D RMS) dans des conditions optimales : ciel dégagé, sans obstacles au-dessus d'un angle d'élévation de 30°. Les performances peuvent varier en environnement urbain dense ou sous couvert végétal.

Combien de temps faut-il pour obtenir un signal GPS ?

Le temps d'acquisition est d'environ 40 secondes au démarrage à froid (premier allumage ou longue inactivité) et d'environ 5 secondes au démarrage à chaud (redémarrage rapide après une courte pause).

Combien de satellites le GP-1 peut-il suivre simultanément ?

Le récepteur GPS du GP-1 peut suivre jusqu'à 48 satellites en même temps. Ce nombre élevé améliore la fiabilité et la précision du positionnement, notamment dans des conditions de réception difficiles.

La boussole électronique est-elle précise ?

La boussole électronique offre une précision de +/- 6° par rapport au nord magnétique. Elle permet d'inscrire l'orientation exacte de la prise de vue dans les métadonnées EXIF de chaque image.

Le GP-1 est-il résistant aux chocs et à l'eau ?

Le GP-1 résiste aux chutes jusqu'à 1,2 m. Une fois monté sur l'appareil, il ne compromet pas la certification IP64 de l'appareil photo (protection contre la poussière et les projections d'eau).

Comment le GP-1 se fixe-t-il sur l'appareil photo ?

Le GP-1 se fixe mécaniquement à l'aide des 2 vis de montage et de la clé Allen incluses dans la boîte. Il se branche ensuite au port dédié de l'appareil pour la communication et l'alimentation.

Quel format de données GPS utilise le GP-1 ?

Le GP-1 utilise le protocole standard NMEA 0183 pour les données de navigation. Les coordonnées sont intégrées automatiquement dans les métadonnées EXIF des fichiers image et vidéo, avec une mise à jour toutes les secondes.

Comment choisir la bonne référence selon mon appareil ?

La référence 174533 correspond au GP-1 pour le RICOH G700SE. La référence 174534 correspond au GP-1 pour le RICOH G800SE. Vérifiez le modèle exact de votre appareil avant de commander.

MODE D'EMPLOI GP-1 RICOH

Mode d'emploi du périmètre GPS GP-1

1/Etape1

2/Etape2 3/Etape3

Attention : Attention de ne pas déplacer la pile de l'horloge (entourée d'un cercle) lors de la connexion ou de la déconnexion du GP-1.

ce mode d'emplissement neufzte utilisation et garider celder er de portec de main lorsque vous utilisezeout. Ce périperique GPS est destiné exclusively à être utilisé avec les appareels photo RICOH G700SE. Lorsqu'il est connecté à un G700SE, il permet d'enregistrer les données GPS (longitude et latitude) et les caps du compas dans les photos.

Symboles d'avertissement

Divers symboles sont utilisés tout au long de ce manuel et sur le produit lui-même pour prévenir tout risque de blessure ou de dommage aux biens. Ces symboles et leur signification sont détaillés ci-dessous.

Avertissement:	Ce symbole signale des dangers qui peuvent entrainer la mort ou des blessures corporelles sérieues si les instructions correspondantes ne sont pas ou sont mal suivies.
Attention:	Ce symbole signale des dangers qui peuvent entrainer des blessures corporelles ou des dommages aux biens si les instructions correspondantes ne sont pas ou sont mal suivies.

Les symboles suivants peuvent également être utilisés.

Cette icone précise les actions interdites. L'élement représenté à l'intérieur du cercle fait reference à l'action interdite (par ex., l'icone ⊕ indicate que le produit ne doit pas être démontré).

Cette icône précise les actions à effectuer.

Prenez les précautions indiquées ci-dessous pour utiliser ce matériel en toute sécurité.

Avertissement

Ne démontez pas ou ne modifiez pas ce matériel. Le non-respect de cette consigne pourrait entrainer des blessures.

Si le mécanisme interne de l'appareil est exposé suite à un choc ou autre type de dommage, ne touchez aucun composant interne. Le non-respect de cette consigne pourrait entrainer des blessures. Cessez toute utilisation immédiatement et apportez le produit au point de vente ou à l'un des centres de service RICOH répertoriés dans le mode d'emploi de l'appareil photo.

N'utilise pas l'appareil à proximité de gaz inflammables, d'essence, de benzène, de solvants ou de substances du même type pour éviter tout risque d'explosion, d'incendie ou de brûlure. Ne l'utilise pas dans un environnement où la température est élevée, comme à proximité d'un feu ou à l'intérieur d'une voiture ; ne le laissez pas non plus sans surveillance. Le non-respect de cette consigne pourrait provoquer un incendie. N'utilise pas ce produit en avion ou dans tout autre lieu où son utilisation est interdite ou restreinte. Les interférences de fréquences radio émises par ce dispositif pourraient provoquer des accidents. Suivez les instructions du personnel hospitalier lors de l'utilisation de ce dispositif à proximité de matériel médical.

Attention

Gardez hors de portée des enfants. Le non-respect de cette consigne pourrait entraîner des blessures. N'autorisez pas les enfants à utiliser ce produit.

Remarques relatives aux périphériques GPS

• Les conditions atmosphériques et géographiques locales qui bloquent, reviennent les signaux GPS ou interfèrent avec ceux-ci de quelque manière que ce soit, peuvent empêcher ou retarder l'acquisition des données GPS.
• Les satellites GPS changent constamment de position, ce qui peut empêcher ou retarder l'acquisition des données GPS à certaines heures.
• Les périphériques provoquant des interférences radio ou transmettant sur les mêmes fréquences que les périphériques GPS peuvent bloquer ou dégrader les signaux GPS.
• Le périhérique peut prendre du temps à accuprer les données GPS s'il n'a pas été utilisé pendant une période prolongée ou s'il a été fortement déplacé depuis sa dernière utilisation.
• Les périphériques qui produisent ou bloquent des champs magnétiques peuvent interférer avec le compas.

Précautions d'emploi

• Ne faites pas tomber le produit ou ne l'exposez pas à des vibrations ou à des chocs physiques violents. Ceci pourrait l'endommager ou provoquer son dysfonctionnement.
• Des changements rapides de température pourraient provoquer de la condensation à l'intérieur du dispositif, conduisant à la formation de rouille ou d'humidité. Protegez le périphérique en le rangeant dans un étui ou un autre conteneur.
• Ne l'utilise pas dans des zones exposées à de puissants champs magnétiques ou à une radiation électromagnétique. Le périphérique pourrait alors ne pas fonctionner normalement.
• N'utilisez pas le périphérique avec des revêtements composés de métal ou d'autres substances qui bloquent les ondes radio ou les champs magnétiques et interfèrent avec l'acquisition des données GPS et de compas.
• Ce périphérique est considéré comme appartenant à la classe 4 JIS/IEC pour la résistance à l'eau uniquement lorsqu'il est fixé à l'appareil photo. Faites attention lors de la connexion du périphérique, car l'eau peut s'infiltrer s'il n'est pas fixé correctement.
• N'immergez pas le périphérique dans l'eau ou ne l'exposez pas à l'eau lorsqu'il n'est pas fixé à l'appareil photo.
• Ne manipulez pas le périphérique avec les mains mouillées lorsqu'il n'est pas fixé à l'appareil photo.
• Certains pays peuvent en restreindre l'importation et l'utilisation. Conformez-vous à toutes les réglementations locales lors de vos déplacements internationaux.

Contenu de l'emballage

GP-1 Vis × 2 Clé Allen Garantie Mode d'emploi (ce mode d'emploi)

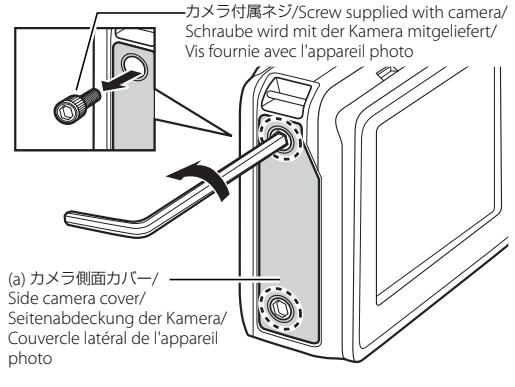

1 Retirez le couvercle latéral de l'appareil photo (a).

A l'aide de la clé Allen, retirez les deux vis qui maintiennent en place le couvercle latéral de l'appareil photo (a). Rangez les vis dans un endroit sûr (Etape 1).

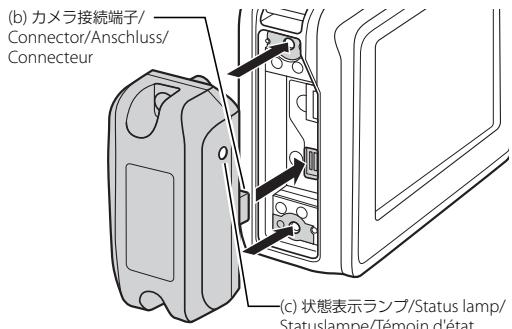

2 Connectez le gp-1.

Insérez le connecteur du GP-1 (b) dans celui de l'appareil photo, de sorte que le témoin d'état (c) soit du même côté que le dos de l'appareil photo (Étape 2).

3 Fixez le gp-1 à l'appareil photo à l'aide des deux vis (d) fournies avec le gp-1.

Insérez la longue extrémité de la clé Allen dans la tête de la vis et tournez la courte extrémité à la main pour serrer les deux vis (Étape 3).

Mises en garde

• Ne serrez pas trop les vis. Si vous serrez les vis alors que l'extrémité courte de la clé Allen est insérée dans les têtes, vous risquez d'arracher les filetages de réception.
• Mettez l'appareil photo hors tension avant de connecter ou de déconnecter le GP-1.
• N'exerçez pas de pression excessive lors de la connexion ou de la déconnexion du GP-1. Le non-respect de cette consigne pourrait endommager l'appareil photo.

1 Mettez l'appareil photo sous tension

Le GP-1 n'est pas équipé de pile ni d'interrupteur marche/arrêt. Lorsque l'appareil photo est sous tension, le GP-1 est alimenté, le témoin d'état (c) devient vert, et l'acquisition des données GPS commence automatiquement.

2 Vérifiez la réception.

Le témoin d'état (c) s'allume en vert lors de la mise à jour des données GPS et clignote en vert une fois la mise à jour terminée. Consultez le tableau ci-dessous pour obtenir les descriptions des différentes significations du témoin d'état.

Témoin d'état	Description
Clignotant(vert)	Détermination de la position
Statique(vert)	• Appareil photo sous tension• Recherche de satellites GPS• Appareil photo connecté à un autre dispositif par USB
Clignotant(rouge)	Compas en cours de calibration
Statique(rouge)	Calibration du compas terminée
Éteint	Appareil photo hors tension

3 Prenez des photos.

Les données GPS apparaisent dans l'écran d'affichage des photos de l'appareil photo et peuvent être enregistrées dans les photos au fur et à mesure de la prise de vue.

Le GP-1 s'éteint lorsque l'appareil photo est mis hors tension.

Pour en savoir plus sur l'affichage des données GPS et le réglage des paramètres associés, consultez le mode d'emploi de l'appareil photo.

Attention

Si elles sont en cours de mise à jour, les données GPS ne sont pas enregistrées dans les photos.

Caracteristiques

Appareils photo compatibles		RICOH G700SE
GPS	Récepteur	Nombre maximal de satellites reçus : 48
	Temps d'acquisition (*)	Démarriage à froid : environ 40 sDémarriage à chaud : environ 5 s
	Taux de mise à jour	1 s
	Format des donnéesées	NMEA 0183
	Précision de la position (*)	2D RMS environ 5 m
Compas électronique	Calibration	Double format manuel/auto
	Précision directionnelle (*)	±6 degrés
	Résolution directionnelle	Résolution d'affichage : 1 degréRésolution d'enregistrement : 0,1 degré
Consommation électrique		300 mW
Dimensions (L × H × P)		28.5 mm × 58.9 mm × 25.5 mm
Poids		42.5 g
Température de fonctionnement		De -10°C à +40°C
Humidité de fonctionnement		20% – 90%
Température de stockage		De -20°C à +60°C

Résistance à l'eau/à la poussière (*)	Classe 4 JIS/IEC pour la résistance à l'eau, classe 6 JIS/IEC pour la résistance à la poussière (IP64)
(*)1 Ciel dégagé (ciel clair sans obstacle au-dessus d'un angle de site de 30°(2) Déviation du nord magnétique.(3) Lorsqu'il est fixé sur l'appareil RICOH G700SE

Service clients

Consultez le mode d'emploi de l'appareil photo pour obtenir les coordonnées.

© 2010 RICOH CO., LTD. Tous droits réservés. Cette publication ne peut être reproduite en tout ou en partie sans l'autorisation express et écrite de Ricoh.

• Ricoh se réserve le droit de modifier le contenu de ce document à tout moment et sans avis préalable.
