Type de produit	Kit de nettoyage pour capteur d'appareil photo reflex numérique
Marque	PENTAX
Modèle	O-ICK1
Composants inclus	Bâtonnet de nettoyage avec capuchon, feuille de nettoyage, mode d'emploi
Matériau du tampon	Élastomère polyuréthane
Utilisation principale	Dépoussiérage du capteur, des objectifs et autres composants optiques des reflex numériques
Compatibilité	Appareils reflex numériques PENTAX
Préparation de l'appareil	Mettre hors tension, retirer l'objectif, puis sous tension et activer le nettoyage du capteur via le menu
Utilisation du bâtonnet	Introduire verticalement jusqu'au repère, presser doucement le tampon contre le capteur (force équivalente au déclencheur à mi-course), ne pas frotter
Nettoyage du tampon	Après chaque contact avec le capteur, nettoyer la surface du tampon avec une zone vierge de la feuille de nettoyage
Durée de vie du kit	Jusqu'à saturation de la feuille de nettoyage (plusieurs utilisations possibles)
Renouvellement	Acheter un nouveau kit une fois toutes les feuilles saturées
Stockage	Ranger le bâtonnet avec le capuchon, à l'abri de la chaleur et de l'humidité
Précautions d'usage	Ne pas appliquer de pression excessive, ne pas laisser le tampon en contact prolongé avec le capteur, ne pas toucher le tampon avec les mains
Sécurité	Tenir hors de portée des jeunes enfants (risque de cécité, suffocation)
Réparabilité	Nettoyage professionnel possible par un centre de réparation PENTAX (payant)
Vérification du nettoyage	Prendre une photo d'un sujet uniforme (ciel, feuille blanche) avec ouverture minimale et vérifier l'absence de poussière sur l'image
Contact fabricant	PENTAX Corporation (Japon) ou filiales européennes

FOIRE AUX QUESTIONS - O-ICK1 PENTAX

Comment utiliser le bâtonnet de nettoyage O-ICK1 ?

Tenez le bâtonnet verticalement et introduisez-le dans le boîtier de l'appareil jusqu'à ce que le repère sur le bâtonnet coïncide avec celui du boîtier. Pressez doucement le tampon contre le capteur avec une force équivalente à celle du déclencheur à mi-course. Ne frottez pas et ne glissez pas le bâtonnet. Retirez-le et nettoyez le tampon sur la feuille de nettoyage avant de répéter l'opération.

Comment préparer l'appareil photo pour le nettoyage du capteur ?

Mettez l'appareil hors tension et retirez l'objectif. Remettez-le sous tension, puis accédez au menu pour activer le nettoyage du capteur. Le miroir se déploie et le rideau de l'obturateur se lève, donnant accès au capteur. Vérifiez que la batterie est suffisamment chargée avant de commencer.

Comment nettoyer la surface du tampon du bâtonnet ?

Détachez une feuille de nettoyage neuve et utilisez une zone vierge. Pressez la surface du tampon contre la feuille, puis inclinez légèrement le bâtonnet pour nettoyer les côtés. Ne touchez pas le tampon avec les doigts. Utilisez exclusivement la feuille fournie.

Que faire si la feuille de nettoyage est saturée ?

Si toutes les zones de la feuille sont utilisées et qu'elle ne permet plus de nettoyer le tampon, jetez-la. Utilisez une feuille neuve du kit. Une fois toutes les feuilles saturées, achetez un nouveau kit de nettoyage pour capteur.

Comment vérifier si le capteur est correctement nettoyé ?

Après le nettoyage, montez l'objectif et prenez une photo d'un sujet uniforme (ciel, feuille blanche) avec une ouverture minimale et une sensibilité basse. Affichez l'image à 100% sur un ordinateur et vérifiez l'absence de taches de poussière. Vous pouvez aussi utiliser l'écran de l'appareil avec un grossissement de 1,8x.

Que faire si des traces de poussière persistent après le nettoyage ?

Si des particules apparaissent encore sur les photos, répétez le processus de nettoyage. En cas d'échec après plusieurs tentatives, il peut s'agir de salissures persistantes. Contactez un centre de réparation PENTAX pour un nettoyage professionnel (payant).

Comment stocker le bâtonnet de nettoyage ?

Après utilisation, remettez le capuchon sur le tampon pour le protéger. Rangez le bâtonnet dans un endroit propre, à l'abri de la chaleur (ne le laissez pas dans une voiture en été) et de l'humidité. Évitez les températures extrêmes.

Quelles précautions de sécurité dois-je observer ?

Gardez ce produit hors de portée des jeunes enfants : le tampon peut provoquer des lésions oculaires, et la feuille un risque d'étouffement. N'appliquez pas de pression excessive sur le capteur. Ne nettoyez pas en environnement poussiéreux. Ne laissez pas le tampon en contact prolongé avec le capteur pour éviter des résidus.

Puis-je utiliser ce kit sur des appareils d'autres marques ?

Ce kit a été spécifiquement conçu pour les appareils PENTAX. PENTAX décline toute responsabilité en cas d'utilisation sur d'autres marques. Les dimensions et le repère peuvent ne pas correspondre, risquant d'endommager le capteur ou l'obturateur.

Comment obtenir un nettoyage professionnel du capteur ?

Si le kit ne suffit pas ou si vous préférez un nettoyage par un technicien, contactez un centre de réparation PENTAX agréé. Les coordonnées figurent dans la notice. Le service est payant et permet de traiter les salissures tenaces sans risque pour l'appareil.

MODE D'EMPLOI O-ICK1 PENTAX

Kit de nettoyage pour capteur O-ICK1

Mode d'emploi

Introduction

Nous vous remercions d'avoir choisi ce produit PENTAX.

Le bâtonnet de nettoyage utilise la capacité d'adhérence d'un élastomère polyuréthane pour absorber la poussière et nettoyer les composants optiques. Il suffit ensuite de transférer la poussière emmagasinée par l'élastomère sur la feuille de nettoyage. Ce bâtonnet peut être utilisé jusqu'à ce que la feuille de nettoyage soit saturée.

Le bâtonnet de nettoyage sert à dépoussiérer les capteurs, objectifs et autres dispositifs optiques des appareils Reflex numériques.

• Veuillez lire attentivement le présent manuel avant utilisation. Veillez à bien saisir et respecter les consignes et avertissements qu'il contient.
• Il est possible que les illustrations du présent manuel diffèrent du produit réel.
• Ce produit a été spécifiquement conçu pour les appareils PENTAX.

La société PENTAX ne saurait être tenue pour responsable des rayures, détériorations du capteur ou dysfonctionnements de l'appareil consécutifs à l'utilisation de ce produit. De même, PENTAX décline toute responsabilité vis-à-vis des dommages immatériels et corporels afférents.

Contenu de l'emballage

Surface du tampon

Bâtonnet de nettoyage

Utilisez le bâtonnet pour nettoyer le capteur, les objectifs et les autres composants optiques.

Le tampon capte la poussière.

Veillez à bien mettre le capuchon sur le tampon avant de ranger le bâtonnet.

Feuille de nettoyage

La feuille sert à retirer la poussière et la graisse captées par le tampon. Veillez à n'utiliser qu'une feuille à la fois, que vous aurez détachée au préalable.

Mode d'emploi (c'est-à-dire le présent mode d'emploi)

Utilisation de votre bâtonnet de nettoyage en toute sécurité

Nous avons tout mis en œuvre, au cours de la conception de ce produit, pour en assurer l'utilisation en toute sécurité. Nous vous demandons donc d'être particulièrement vigilants quant aux points précédés des symboles suivants.

Danger

Ce symbole indique que le non-respect de ce point peut engendrer des blessures corporelles graves.

- Ne mettez pas ce produit à la portée des jeunes enfants. Tout contact de l'embout du bâtonnet avec les yeux pourrait provoquer une cécité ou d'autres troubles. Son ingestion pourrait entraîner une suffocation. De même, la feuille de nettoyage pourrait causer un étouffement si elle venait à recouvrir le nez ou la bouche de vos enfants.

Attention

Ce symbole indique que le non-respect de ce point peut engendrer des blessures corporelles mineures à moyennement graves ou des dégâts matériels.

Autres précautions

• Tenez ce produit à distance des appareils qui dégagent de la chaleur. Celle-ci pourrait déformer le bâtonnet de nettoyage, le faire fondre et provoquer des brûlures.
• N'appliquez pas de pression excessive sur le bâtonnet de nettoyage lorsque vous nettoyez le capteur de votre appareil Reflex numérique, sous peine d'endommager le bâtonnet ou le capteur.
• Veillez à ce que le bâtonnet de nettoyage ne touche que brièvement le capteur lors du nettoyage. L'élastomère polyuréthane pourrait en effet laisser des résidus sur le capteur en cas de contact prolongé.
• Effectuez le nettoyage uniquement dans des endroits non poussiéreux.
• Évitez de soumettre ce produit à des températures ou des taux d'humidité élevés. Ne laissez pas le bâtonnet de nettoyage à l'intérieur d'un véhicule où des températures très importantes sont possibles.
• Ne touchez pas le tampon avec vos mains.
• N'utilisez pas ce produit lorsque la température est basse, sous peine de formation de condensation à l'intérieur de l'appareil.

Préparation de l'appareil

Procédez comme suit pour préparer l'appareil au nettoyage du capteur.

1 Mettez l'appareil hors tension et retirez l'objectif.
2 Mettez votre appareil sous tension.
3 Utilisez le menu de l'appareil pour le préparer au nettoyage du capteur.

Reportez-vous au mode d'emploi de l'appareil pour ce qui est du fonctionnement des menus.

Le miroir doit être déployé et le rideau de l'obturateur levé pour pouvoir accéder au capteur.

L'action du bâtonnet de nettoyage sera d'autant plus efficace que vous aurez au préalable dépoussiéré le capteur et l'intérieur du boîtier de l'appareil avec une soufflette.

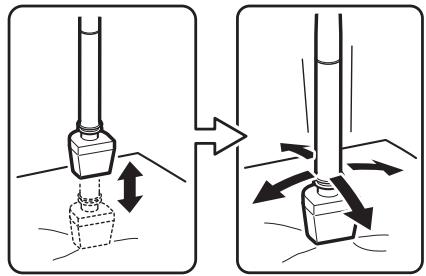

Nettoyage de la surface du tampon

Veillez à bien retirer toute trace de poussière ou de graisse de la surface du tampon à l'aide de la feuille fournie avant de procéder au nettoyage.

- Soulevez la protection et veillez bien à utiliser une zone vierge de la feuille de nettoyage pour préparer le tampon. Si vous réutilisez une zone déjà souillée, la poussière et la graisse de la feuille de nettoyage risquent de se redéposer sur le tampon. Si la feuille est saturée, jetez-la et utilisez une feuille neuve.

- Pressez la surface du tampon contre la feuille pour le nettoyer. Inclinez légèrement le bâtonnet et appuyez-le de nouveau sur la feuille pour bien nettoyer également les côtés.

• Ne touchez pas le tampon avec vos mains.
• Si la surface du tampon est humide, essuyez-la avec un chiffon sec et propre, puis nettoyez-la au moyen de la feuille avant utilisation.
• Utilisez exclusivement la feuille de nettoyage pour retirer toute trace de la surface du tampon.
• Une fois toutes les feuilles de nettoyage saturées, achetez un nouveau kit de nettoyage pour capteur.

Nettoyage du capteur

Utilisez le tampon du bâtonnet pour nettoyer le capteur. Ce faisant, veillez à bien respecter les consignes suivantes.

1 Mettez votre appareil sous tension.
2 Suivez les différentes étapes de la section [Préparation de l'appareil] (p. 4) et paramétrez l'appareil de manière à pouvoir accéder au capteur.

• N'éteignez pas votre appareil en cours de nettoyage, sous peine d'endommager le capteur, le rideau de l'obturateur ou le miroir. Veillez donc à ne pas toucher l'interrupteur principal, ouvrir la trappe du compartiment de la batterie ou de la carte ou débrancher l'adaptateur secteur en cours d'opération.
• Vérifiez que la batterie est suffisamment chargée avant le nettoyage. Si ce n'est pas le cas, rechargez-la au préalable.
• Ne nettoyez pas le capteur avec l'appareil en mode pose B.

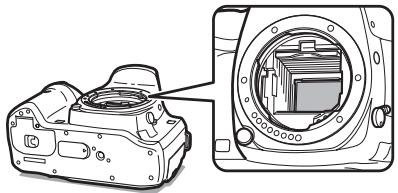

3 Orientez l'appareil vers le haut.

• Posez l'appareil sur une surface plane et orientez-le vers le haut. L'appareil étant sensible aux salissures dans cette position, il convient de sélectionner un endroit bien propre.
• Prévoyez un éclairage suffisant, de manière à bien voir le capteur.

4 Nettoyez le capteur.

Lisez soigneusement les sections [Utilisation du bâtonnet de nettoyage] (p. 9) et [Précautions en cours de nettoyage] (p. 10) avant d'insérer le bâtonnet dans l'appareil et conformez-vous bien aux instructions.

- Introduisez le bâtonnet de nettoyage dans l'appareil et procédez comme suit.

1. Pressez doucement le tampon contre le capteur.
2. Retirez le bâtonnet de nettoyage de l'appareil, en veillant à ce qu'il reste à la verticale.
3. Nettoyez la surface du tampon à l'aide de la feuille de nettoyage (p. 4).
4. Réinsérez le bâtonnet de nettoyage dans l'appareil.
5. Appuyez doucement le tampon en un autre point du capteur.

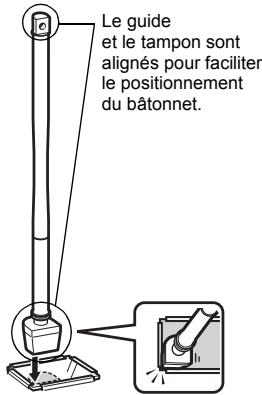

- Veillez à bien positionner l'angle du tampon dans l'angle du capteur, de manière à le nettoyer intégralement.

5 Terminez le nettoyage.

• Retirez le bâtonnet de nettoyage de l'appareil et éteignez ce dernier.
• L'appareil se met hors tension, le rideau de l'obturateur se ferme et le miroir se rétracte.
• Veillez à bien mettre le capuchon sur le tampon une fois le nettoyage terminé.

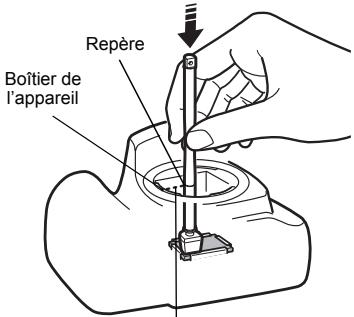

Utilisation du bâtonnet de nettoyage

Tenez le bâtonnet de nettoyage comme illustré ci-dessous.

La surface du tampon est en contact avec celle du capteur dès lors que le repère du bâtonnet de nettoyage coïncide avec celui du boîtier.

• Une fois la surface du tampon en contact avec le capteur, les repères situés respectivement sur le bâtonnet et le boîtier de l'appareil sont au même niveau. Il convient de ne pas enfoncer davantage le tampon.
• Pour presser le tampon contre le capteur, utilisez une force équivalente à celle qui permet d'actionner le déclencheur à mi-course. Une pression plus importante ne permettra pas d'enlever davantage de graisse ou de poussière. Au contraire, elle risque d'endommager le capteur, au détriment de la précision de mise au point.
• Ne faites pas glisser le bâtonnet de nettoyage à la surface du capteur et ne le « frottez » pas, sous peine d'endommager le capteur, au détriment de la précision de mise au point.

Précautions en cours de nettoyage

• La poussière et la graisse sont captées par la surface du tampon chaque fois que celui-ci est mis en contact avec le capteur.
  Veillez à nettoyer la surface du tampon à l'aide de la feuille avant de l'appliquer en un autre point du capteur. (p.4)
• Si le témoin □□ s'affiche sur l'écran LCD au cours du nettoyage du capteur, retirez immédiatement le bâtonnet de nettoyage de l'appareil. Le bâtonnet de nettoyage est susceptible d'endommager le capteur, le rideau d'obturateur ou le miroir si l'appareil s'éteint.
• Veillez bien à ce que le tampon n'entre pas en contact avec d'autres composants que le capteur.

- Il est préconisé de nettoyer l'intégralité du capteur à l'aide du bâtonnet de nettoyage. Il est toutefois possible de nettoyer uniquement la portion souillée par de la poussière ou de la graisse.

- Il est possible que des nettoyages répétés à l'aide du bâtonnet ne donnent pas le résultat escompté en présence de salissures persistantes. Dans ce cas, contactez un centre de réparation PENTAX, qui pourra effectuer un nettoyage professionnel à vos frais.

Vérification de l'efficacité du nettoyage

Prenez une photo immédiatement après le nettoyage et vérifiez que le capteur est bien propre (absence de particules apparaissant sur le cliché).

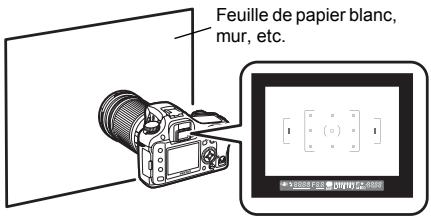

Prise de vue

• Montez l'objectif et préparez la prise de vue.
• Photographiez un sujet de couleur et de luminosité uniformes, comme un objet blanc (feuille blanche, mur, etc.) ou un ciel dégagé. Reportez-vous à “Paramètres de prise de vue” (p.12) pour connaître le paramétrage.

Paramètres de prise de vue

Réglez l'appareil conformément aux paramètres figurant dans le tableau. Si vous utilisez d'autres réglages, il se peut que la poussière restant sur l'objectif n'apparaisse pas.

Paramètre	Détails
Mode d'exposition	Exposition auto priorité ouverture
Ouverture	Ouverture minimale
Format de fichier	JPEG
Pixels enregistrés	Maximum
Niveau qualité	★★★(Excellent)
Sensibilité	Minimum
Mode centre	Mise au point manuelle
Mise au point	Sujet pris de près (feuille blanche, mur, etc.) : ∞ (infini)Sujet pris de loin (ciel, etc.) : distance de prise de vue minimale (valeur minimum sur l'échelle des distances)

Vérification

Vérification sur ordinateur

Transférez les images sur votre ordinateur, affichez-les en plein écran (100 %) et vérifiez qu'elles ne décèlent aucune trace de poussière. Reportez-vous au mode d'emploi de l'appareil numérique pour ce qui est du transfert des photos.

Vérification sur l'écran de l'appareil

Si vous n'avez pas la possibilité de transférer les images sur un ordinateur, utilisez l'écran de l'appareil. Mettez ce dernier en mode lecture, sélectionnez un grossissement de 1,8 et parcourez l'image verticalement et horizontalement pour vérifier l'absence de traces. Reportez-vous au mode d'emploi de l'appareil pour de plus amples informations à ce propos.

En présence de traces de poussière sur l'image

• Si vous décelez des traces de poussière, vous devrez recommencer le nettoyage.
• L'image est inversée et toute poussière présente sur le capteur se répercutera sur le côté opposé du cliché.
