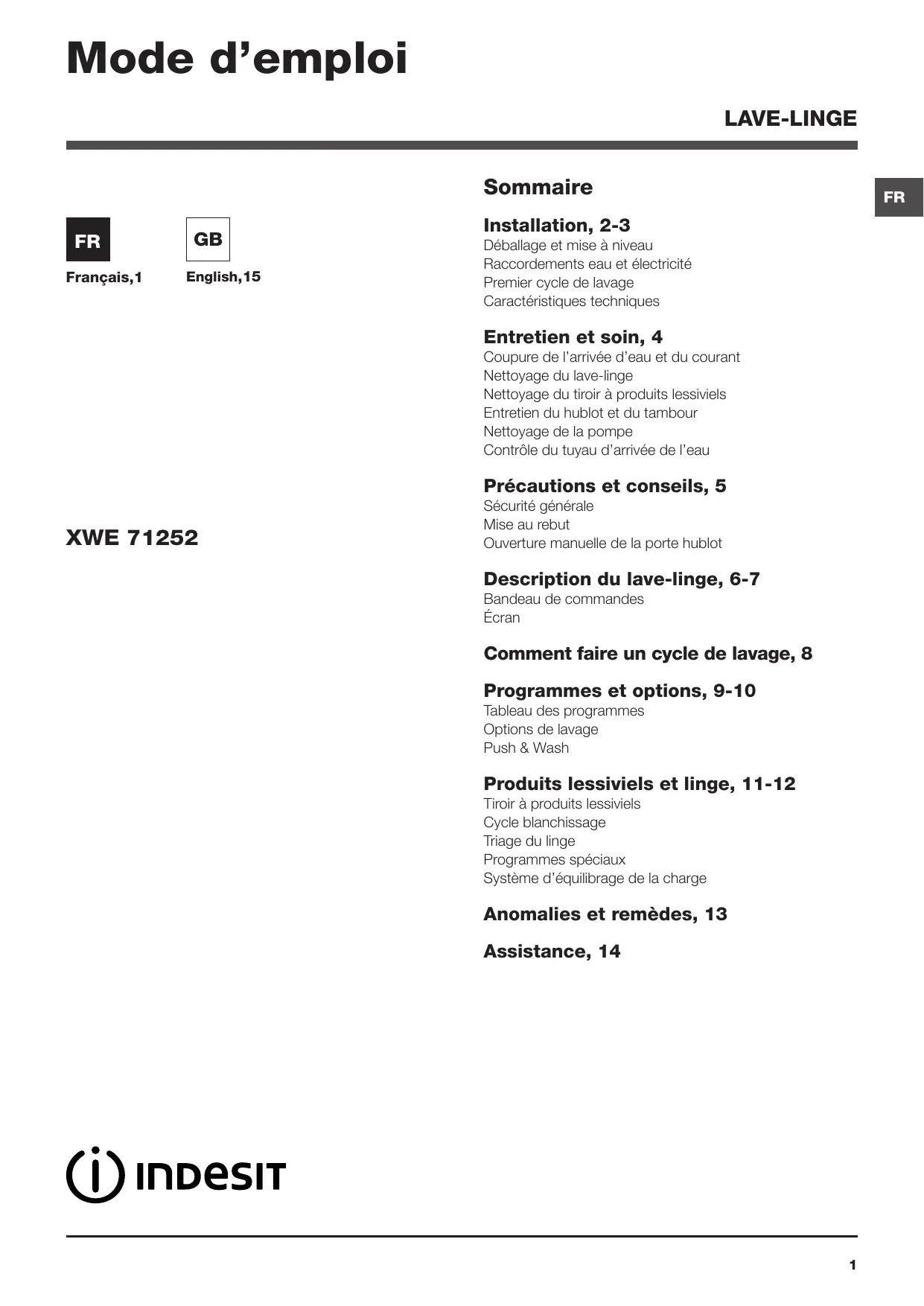

MODE D'EMPLOI

XWE 71252 W FR, ITWE71252WFR INDESIT

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l’eau

Précautions et conseils, 5

Ouverture manuelle de la porte hublot

Description du lave-linge, 6-7

Bandeau de commandes Écran

Comment faire un cycle de lavage, 8

Programmes et options, 9-10

Tableau des programmes

Déballage et mise à niveau Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

8. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

! Les pièces d'emballage ne sont pas des jouets pour enfants.

1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l’eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir

au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

à une évacuation murale placés à

une distance du sol comprise entre 65 et

! L'utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

* la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

* la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

+ la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci- contre);

+ la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit être facilement accessible.

Entretien et soin Nettoyage du lave-linge

+ Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

+ Ce lave-linge est équipé d’un programme

«AUTO NETTOYANT> des parties internes qui doit être effectué tambour complètement vide.

La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lave- linge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

Pour activer le programme, appuyer simultanément sur les touches A et B pendant

5 secondes {voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/PAUSE.

CB Nettoyage du tiroir à produits lessiviels

Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir

Le laver à l’eau courante ; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

< 1! faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n’exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre :

1. retirer le panneau situé à l’avant

du lave-linge en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l'extraire (voir figures).

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure) : il est normal qu'un peu d’eau s'écoule;

8.nettoyer soigneusement l’intérieur;

4.revisser le couvercle;

5.remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d'arrivée de l’eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

Les enfants ne doivent pas jouer avec l'appareil.

L'entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.

Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.

Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.

Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.

En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.

+ Veiller à ce que les enfants ne s’approchent pas de l'appareil pendant son optionnement

+ Pendant le lavage, le hublot a tendance à se réchauffer.

+ Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd

+ Avant d'introduire le linge, s'assurer que le tambour est bien vide.

- Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

+ La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l’environnement.

Le symbole de la ‘’poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant

la démarche à suivre pour l'enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d'une panne de courant pour étendre le linge, procéder comme suit

1. débrancher la fiche de la prise de courant.

2. s'assurer que le niveau de l’eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

8. démonter le panneau situé à l'avant du lave-linge

4. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir l'hublot en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

de lavage, appuyer à nouveau sur la touche ; le voyant devient couleur ambre et se met à clignoter. Si le symbole

ü) n’est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est

équipée d’un système d'extinction automatique (veille) activé après environ 30 minutes d'inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée.

Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d'essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné.

Le sablier clignote pendant que l'appareil élabore les données selon le programme sélectionné. 10 minutes maximum après la mise en marche, l'icône # s'allume en fixe et le temps résiduel définitif s'affiche. L'icône sablier s'éteint au bout d'une minute environ après affichage du temps résiduel définitif.

La section B affiche les “phases de lavage” prévues pour le cycle sélectionné et, une fois le programme lancé, la “phase de lavage” en cours :

. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et

placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”.

. Appuyer sur la touche « PUSH & WASH >» pour lancer le

programme de lavage.

Programmation traditionnelle

le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”.

CHOISIR LE PROGRAMME. Sélectionner à l’aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran

PERSONNALISER LE CYCLE DE LAVAGE.

Appuyer sur les touches correspondantes :

ro© Modifier la température et/ou l’essorage.

L'appareil affiche automatiquement la température

et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme choisi. Par pression sur la touche ÿ° on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche © on peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Exception: lors de la sélection du programme 8 la température peut être augmentée jusqu’à 90°.

© Sélectionner un départ différé.

Modifier les caractéristiques du cycle.

+ Appuyer sur la touche pour activer l'option ; le voyant correspondant à la touche s'allume.

+ Appuyer une nouvelle fois sur la touche pour désactiver l'option; le voyant s'éteint.

! Si l'option sélectionnée est incompatible avec le

programme sélectionné, le voyant se met à clignoter et

l'option n'est pas activée.

! Si la fonction sélectionnée est incompatible avec

une autre précédemment sélectionnée, le voyant

correspondant se met à clignoter, un signal sonore (3

bips) retentit et seule la deuxième fonction est activée,

le voyant de l'option activée s'allume.

! Les options permettent de modifier le chargement

conseillé et/ou la durée du cycle de lavage.

7. DÉMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Le voyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole

HUBLOT VERROUILLÉ f allumé). Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE devient couleur ambre et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MARCHE/ PAUSE ; si le symbole HUBLOT VERROUILLÉ ff est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l'inscription “END” qui s'affiche à l'écran ; quand le symbole HUBLOT VERROUILLÉ f s'éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et

éteindre l'appareil.

1! Une pression prolongée sur la touche () permet d'annuler un cycle déjà lancé. Le cycle est interrompu et l'appareil s'éteint.

iectf peut varier en fonction de nombreux facteurs tels que

19e, options supplémentaires sélectionnées.

1) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 8 et une température de 60°C.

Ce cycle convient au lavage d'une charge de coton normalement sale et c'est le plus performant en termes de consommation d'eau et d'énergie, l'utiliser pour du linge lavable à 60°C. La température effective de lavage peut cifférer de la température indiquée.

2) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 9 et une température de 40°C.

Ce cycle convient au lavage d'une charge de coton normalement sale et c'est le plus performant en termes de consommation d'eau et d'énergie, l'utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée.

Pour tous les instituts qui effectuent ces tests :

2) Programme coton long: sélectionner le programme 9 et une température de 40°C.

8) Programme synthétique long: sélectionner le programme 10 et une température de 40°C.

R Une première pression éclaire l'icône 9’, une deuxième l'icône 30’ et une troisième l'icône 1h. Une quatrième

pression éclaire à nouveau l'icône 9’.

! Cette fonction n'est pas activable avec les programmes

1-2-8-4-5-6-7-8-9-10-11-12-13-5-@)

bb! Fin du cycle rapide

Pendant un programme de lavage, dans des conditions déterminées, la pression de cette touche permet de compléter, en cas de besoin, le programme de lavage en

à peine 20 minutes, en procédant à un bref rinçage et à un essorage de 800 tours maximum ou inférieur s’il est réduit manuellement lors de la phase de personnalisation du programme. Dans ce cas la qualité du lavage et

du rinçage sera réduite. Suite à la pression de cette touche, le voyant correspondant ainsi que le voyant indiquant la phase de rinçage s’allument. Au cas où la température sélectionnée est égale ou supérieure à 40° et que la touche est enfoncée pendant la phase initiale du programme, la durée de l'option «Fin du cycle rapide» est plus longue pour permettre au produit lessiviel de bien se dissoudre afin de ne pas endommager les textiles. Dans ce cas, seul le voyant de la phase de rinçage clignote tandis que le voyant du lavage reste fixe tant que les conditions

d'activation nécessaires ne sont pas satisfaites. Au cas où la durée résiduelle du programme de lavage est inférieure à

20 minutes, l'option est désactivée.

! Cette fonction n'est pas activable avec les programmes

- Habillement sport et serviettes éponge, ce cycle pérmet de laver en même temps tout type d'habillement

Sport ainsi que les serviettes utilisées au gymnase.

- Habillement technique, conçu pour laver tout spécialement les vêtements hydrofuges ou contenant

des fibres techniques spéciales comme le Gore-tex, de manière à optimiser les performances de lavage tout

en maintenant intactes le plus longtemps possible leurs propriétés techniques. Ne pas utiliser d'assouplissant pour les vêtements contenant des fibres techniques.

! Cette fonction n'est pas activable avec les programmes 2-3-

4-5-6-7-8-9-10-11-12-13-14-#-@.

Comment fonctionne-t-il ?

1. Charger le linge (linge en coton et/ou synthétiques) et fermer le hublot

2. Verser le produit lessiviel et les additifs.

3. Lancer le programme en appuyant pendant 2 secondes de suite sur la touche Push & Wash. Le voyant correspondant s'allume en vert et le hublot est verrouillé (symbole Hublot verrouillé allumé).

N.B. : Le démarrage du lavage à l’aide de la touche Push & Wash active un cycle automatique conseillé pour le coton et pour les synthétiques qui ne peut pas être personnalisé. Ce programme ne permet pas de sélectionner d'autres options.

Pour ouvrir la porte tandis que le cycle automatique est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole Hublot verrouillé est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE.

4. A la fin du programme, le voyant END s'allume.

{Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C.

{Respecter les indications figurant sur le paquet de lessive.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit

Bac 1 : Lessive prélavage

(en poudre) ! N'utiliser de l'eau de Javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine:

+ _ Trier correctement le linge d’après : - le type de textile / le symbole sur l'étiquette - les couleurs: séparer le linge coloré du blanc. +_ Vider les poches et contrôler les boutons. + _Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”

Combien pèse le linge ?

1 drap 400-500 g Foncé: utiliser le programme 2 pour le lavage des textiles de couleur foncée. Ce programme est conçu pour préserver les couleurs foncées au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles foncés. Anti-odeur: utiliser le programme 3 pour laver le linge et le débarrasser des mauvaises odeurs (par ex. tabac, transpiration, friture). Ce programme est conçu pour éliminer les mauvaises odeurs tout en préservant les fibres des tissus. Il est conseillé de laver à 40° les textiles synthétiques ou les charges mixtes et à 60° les tissus de coton résistant. Délicats: utiliser le programme 4 pour le lavage de textiles très délicats. Il est recommandé de mettre les vêtements à l'envers avant de les charger dans le lave-linge. Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats. Laine: le programme de lavage « Laine » de ce lave-linge a été testé et approuvé par la société Woolmark Company pour le lavage d'articles contenant de la laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1126) à &

Duvet: pour laver des articles avec garnissage en

duvet d'oie comme par exemple des couettes pour

une personne (poids maximal à ne pas dépasser 2

kg), oreillers, anoraks, utiliser le programme spécial

6. Pour introduire les duvets dans le tambour, nous recommandons de replier les bords en dedans (voir figures) et de ne pas occuper plus de % du volume du tambour. Pour un lavage optimal, nous recommandons d'utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.

Eco Synthétiques 20° (programme 13) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés.

Rapide (programme 14) permet de gérer la durée de traitement du linge de 9’ à 1h. La pression de la touche «Rapide» correspondante permet de modifier la durée du cycle qui peut être de 9’ (refresh), 30’ (lavage), 1h (lavage). Le cycle 9’ permet de rafraîchir le linge en n'utilisant que l'assouplissant. Il est recommandé de ne pas introduire de produit lessiviel à l’intérieur de la machine. Le cycle 30’ est conçu pour laver le linge peu sale à 30° (laine et soie exclues) avec une charge maximale de 3 kg en peu de temps : il ne dure que 30’ permettant ainsi de faire

des économies de temps et d'énergie. Le cycle “1h” est conçu pour laver à 60° en une heure du linge en coton résistant moyennement sale avec une bonne performance de lavage. Pour les synthétiques ou les textiles mélangés, nous conseillons d'abaisser la température à 40°.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition

du linge plutôt qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge

s'il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d'arrivée d’eau (l'écran

Le lave-linge a des fuites.

Les voyants des “Options” et

de MARCHE/PAUSE clignotent rapidement. L'écran affiche un code d’anomalie (par ex. : F-01, F-..).

Il y a un excès de mousse.

Push & Wash ne s’active pas.

Le programme dure beaucoup moins que prévu.

Le robinet de l’eau n'est pas ouvert.

Il y a une coupure d'eau.

La pression n'est pas suffisante.

La touche MARCHE/PAUSE n'a pas été enfoncée.

+ Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “installation”.

+ _L'extrémité du tuyau de vidange est plongée dans l’eau (voir “installation”.

+ _L'évacuation murale n'a pas d'évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre

la machine et appeler le service Assistance. Si l'appartement est situé en étage

dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le

lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient,

on trouve dans le commerce des soupapes spéciales anti-siphonage.

+ _Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.

+ _Le tuyau de vidange est plié (voir “installation”).

+ La conduite d'évacuation est bouchée.

+ _Le tambour n'a pas été débloqué comme il faut lors de l'installation du lave-linge

{voir “installation”).

+ Le lave-linge n'est pas posé à plat (voir “Installation”). + Le lave-linge est coincé entre des meubles et le mur (voir “nstallation”).

+ Le tuyau d'arrivée de l’eau n'est pas bien vissé (voir “installation”.

+ _Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). + Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

+ _Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l'anomalie persiste, appeler le service d'assistance.

+ _Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu'il y ait l'inscription “pour lave-linge”, “main et machine”, ou autre semblable).

+ La quantité utilisée est excessive.

+_ Après l'allumage de la machine, une commande autre que Push & Wash a été actionnée. Eteindre la machine et appuyer sur la touche Push & Wash.

+ _ L'option «Fin du cycle rapide» a été activée.

Ne jamais s'adresser à des techniciens non agréés.
