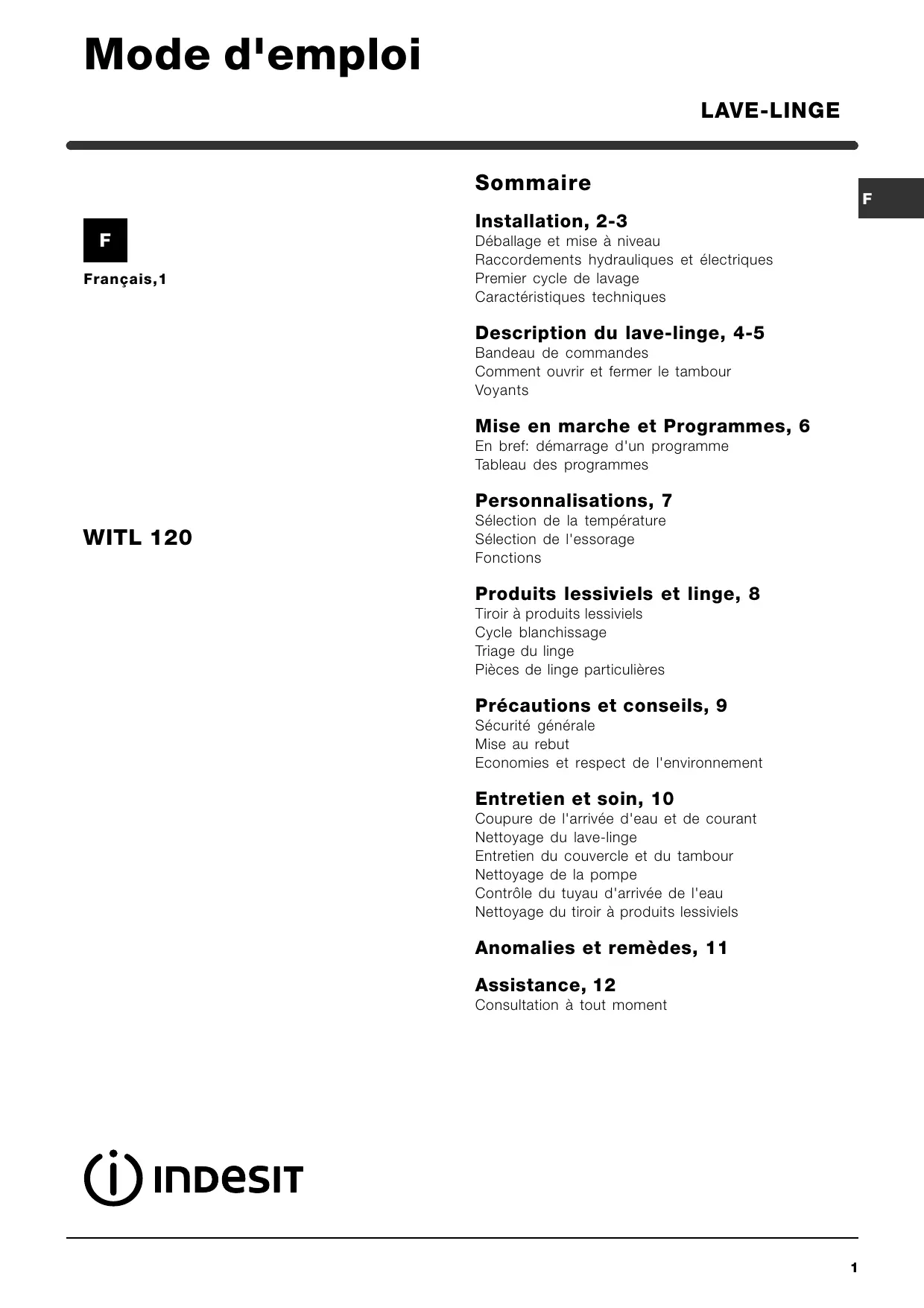

MODE D'EMPLOI WITL 120 INDESIT

Comment ouvrir et fermer le tambour Voyants

Mise en marche et Programmes, 6

En bref: démarrage d'un programme Tableau des programmes

Personnalisations, 7

Produits lessiviels et linge, 8

Tiroir à produits lessiviels Pièces de linge particulières

Précautions et conseils, 9

Sécurité générale

Mise au rebut Economies et respect de l'environnement

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant

Nettoyage du lave-linge Entretien du couvercle et du tambour Nettoyage de la pompe Contrôle du tuyau d'arrivée de l'eau Nettoyage du tiroir à produits lessiviels

Anomalies et remèdes, 11

Consultation à tout moment

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

 Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

Raccordements hydrauliques et

Déballage et mise à niveau

Raccordement du tuyau d'arrivée de l'eau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lavelinge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur. 3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure). 4. Bouchez les trous à l’aide des bouchons plastique fournis. 5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

 Attention: en cas de réutilisation, les vis plus

courtes doivent être montées dessus.

 Les emballages ne sont pas des jouets pour enfants. Mise à niveau

Votre appareil peut s'avérer bruyant si vous n'avez pas bien réglé ses deux pieds avant.

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre. 2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. 2

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure). 3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

 La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.  Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.  Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.  N’utiliser que des tuyaux neufs.

Raccordement du tuyau de vidange

 Le câble ne doit être ni plié ni écrasé.

F Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet

(voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

 L'utilisation de tuyaux de rallonge est absolument déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:

• la prise dispose de mise à la terre et est conforme aux normes; • la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre); • la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant doit être facilement accessible.

 N'utilisez ni rallonges ni prises multiples.

Cet appareil est conforme aux

Directives Communautaires suivantes: - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2002/96/CE Touche ESSORAGE: réglage de la vitesse d'essorage ou exclusion (voir page 7). Touche TEMPÉRATURE: modification de la température de lavage de 90° a O° (voir page 7). Touches FONCTION pour sélectionner les fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée. Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge. (voir page 6).

Pendant le programme, le bouton ne bouge pas.

Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après environ 30 minutes d'inutilisation. Appuyez brièvement sur la touche MISE EN MARCHE/ARRET et attendre que la machine soit réactivée.

Voyant ALLUMAGE/COUVERCLE VERROUILLE:

Le voyant allumé indique que le couvercle est verrouillé pour empêcher toute ouverture accidentelle; attendez que le voyant cesse de clignoter avant d'ouvrir le hublot, vous risqueriez d'endommager l'appareil.

 Le clignotement rapide du voyant ALLUMAGE/COUVERCLE VERROUILLE en même temps qu'un autre signale une anomalie (voir page 23, Anomalies et Remédes).

de vos deux mains comme indiqué sur la (Fig. 2):  • appuyez sur la touche indiquée par la flèche sur la Fig. 2

• accompagnez dans leur mouvements les portes qui

se décrocheront et s’ouvriront facilement.

C) INTRODUISEZ LE LINGE (Fig. 3). D) FERMEZ (Fig. 4): • refermez bien le tambour en baissant d’abord la porte antérieure et posez ensuite la porte postérieure; • faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure; • vous entendrez un “ clac ” qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher; • fermez enfin le couvercle externe. Phases en cours: Pendant le cycle de lavage, les voyants s'allument progressivement pour indiquer son stade d'avancement: Prélavage Lavage Rinçage Une fois que le retard sélectionné touche à sa fin, le voyant clignotant s'éteint et le programme sélectionné démarre.

Les TOUCHES FONCTION servent aussi de voyants. La sélection d'une fonction entraîne l'allumage du voyant correspondant. Si la fonction sélectionnée est incompatible avec le programme sélectionné, la touche clignote et la fonction n'est pas activée. En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

Mise en marche et Programmes

En bref: démarrage d'un programme

8. A la fin du programme de lavage, le voyant ALLUMAGE/

COUVERCLE VERROUILLE clignote pour indiquer que le couvercle peut être ouvert. Sortez le linge et laissez le couvercle entrouvert pour faire sécher le tambour. . Eteignez le lave-linge en appuyant sur la touche

1. Pour allumer le lave-linge appuyez sur la touche

. Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ COUVERCLE VERROUILLE commence à clignoter. 2. Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle. 3. Sélectionnez à l'aide du bouton PROGRAMMES le programme désiré. Nature des tissus et degré de salissure

- Pour le programme 13 il est conseillé de ne pas dépasser une charge de 2 kg.

- Pour la fonction anti-froissement: voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif. Programme spécial Express 30' (programme 11 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps.Choisissez le programme (11 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous vous conseillons d'utiliser des lessives liquides.

Vous pouvez réduire la température jusqu'au lavage à froid ( ).

Sélection de l'essorage

Tournez le bouton ESSORAGE pour sélectionner la vitesse d'essorage du programme sélectionné.

Les vitesses maximales prévues pour les programmes sont: Programmes Vitesse maximale Coton  Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon uniforme. Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti , l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue. En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage. Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités.

Pour activer les fonctions: 1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous; 2. l'allumage de la touche correspondante signale que la fonction est activée. Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le programme sélectionné. Fonctions

Appuyez plusieurs fois de suite sur la touche jusqu'à ce que le voyant correspondant au retard souhaité s'allume. A la cinquième pression sur la touche, la fonction se désactive. N.B: Après avoir appuyé sur la touche Start/Reset, vous ne pouvez modifier le retard programmé que pour le diminuer.

Cycle anti-tâches conseillé pour l'élimination de taches très résistantes.

Elle est incompatible avec l'option REPASSAGE FACILE.

Rinçages. - pour compléter le cycle appuyez sur la touche START/RESET; - pour n'effectuer que la vidange amenez le bouton sur le symbole correspondant et appuyez sur la touche START/RESET.

10, Rinçage. Utilisation conseillée en cas de pleine charge ou de doses élevées de produit lessiviel.

5, 8, 9, 10, L'assouplissant ne doit pas déborder de la grille (max). Le lave-linge prélève automatiquement l’assouplissant lors du dernier rinçage. A la fin du programme de lavage il reste dans le bac 3 un résidu d’eau. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. Si dans le bac 3 il reste un peu plus d’eau que d’habitude, cela signifie que le dispositif de vidange est bouché et empêche l’effet aspirant du dispositif. Pour le nettoyage voir page 10. bac 4: Eau de javel

N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure). Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme et puis appuyez la touche Trés sale. Rinçage

- les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

Sécurité générale

• Cet appareil a été conçu pour une utilisation domestique, non professionnelle et ses fonctions ne doivent pas être altérées. • Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. • N’utilisez pas l’appareil si vous êtes pieds nus. ne touchez jamais l’appareil si vous avez les pieds ou les mains humides. • Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant. • Ne touchez pas à l'eau de vidange, elle peut atteindre des températures très élevées. • Ne forcez pas pour ouvrir le couvercle: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager. • En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer. • Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement. • Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde. • Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux.

Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

F Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

Economie de produit lessiviel, d'eau, d'électricité et de temps • Pour ne pas gaspiller de ressources, utilisez le lavelinge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité. • Un prélavage n'est nécessaire qu'en cas de linge très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité. • Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité. • Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant. • Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. L'option Départ différé (voir page 7) aide à mieux organiser les lavages en ce sens. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Pour récupérer les objets qui pourraient être tombés dans la préchambre :

1. déposez la base à l'avant de votre lavelinge en la saisissant sur les côtés et en la tirant des deux mains (voir figure);

Nettoyage du lave-linge

2. dévissez le cou vercle en le faisant tourner dans le sens inverse des aiguilles d'une montre

(voir figure): il est normal qu'un peu d'eau s'écoule;

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon.

N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir fig.).

Lavez-le à l'eau courante, effectuez cette opération assez souvent.

3.nettoyez soigneusement à l'intérieur;

Entretien du couvercle et du tambour

• Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

 Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche.

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

 N'utilisez jamais de tuyaux usés.

Comment nettoyer le tiroir à produits lessiviels

• Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau.

Le robinet de l'eau n'est pas ouvert. Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.

Le lave-linge prend l'eau et vidange continuellement.

• le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir page 15).

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 15). • L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

Votre lave-linge ne vidange pas et n'essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut intervenir pour la faire démarrer (voir page 18).

• L'option Repassage facile est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 19). • Le tuyau de vidange est plié (voir page 15). • La conduite de l'installation de vidange est bouchée.

Votre lave-linge vibre beaucoup pendant l'essorage.

• Les vis de fixation du groupe oscillant n'ont pas été enlevées lors de l'installation de l'appareil. Enlevez les vis (voir page 14).

• Le lave-linge n'est pas posé à plat (voir page 14). • Le lave-linge est coincé entre des meubles et le mur (voir page 14).

Le lave-linge a des fuites.

• Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 14).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 22). • Le tuyau de vidange n'est pas bien fixé (voir page 15).

COUVERCLE VERROUILLE clignote rapidement en même temps qu'un autre voyant.

• Il vous signale une anomalie. Avant d'appeler le service de dépannage, nous vous prions de bien vouloir procéder comme suit :

1. Eteignez l'appareil; 2. Débranchez la fiche d'alimentation et attendez au moins 40 secondes; 3. Rebranchez la fiche d'alimentation; 4. Allumez l'appareil; 5. Si le défaut persiste toujours, veuillez contacter le centre d'asssitance technique.Appelez le Service-après-vente car une anomalie est signalée.

Il y a un excès de mousse.

couvercle n'est pas bien fermé. touche n'a pas été actionnée. touche START/RESET n'a pas été actionnée. robinet de l'eau n'est pas ouvert.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). • La quantité utilisée est excessive. 11

• Autrement, appelez le Service après-vente de votre revendeur;

• le modèle de la machine (Référence);

• le numéro de série (S/N); Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Consultation à tout moment

Pour toute demande concernant nos produits, n’hésitez pas à contacter notre Service Consommateurs 0.825.05.44.44.
