MODE D'EMPLOI EG23 VEDETTE

1 LAVE-LINGE 2 SECHE-LINGE 3 LAVE-VAISSELE 4 RÉFRIGÉRATEURS 5 CONGÉLATEURS 6 CUISINIÈRES MICRO-ONDES

VEDETTE

Vous venez de sélectionner un appareil VEDETTE et nous vous remercions de votre confiance.

Conçu pour vous donner, au fil des ans, entière satisfaction, ce produit a été construit dans un souci permanent de perfection.

Nous l'avons voulu performant, simple à utiliser et d'une esthétique qui s'harmonise avec votre intérieur.

Le Directeur de la Marque

Pages

1 - Comment effectuer votre première installation ?

• Mettre le sèche-linge en place 4 Raccorder au réseau électrique 5
• Comment évacuer l'air chaud (pour les sèche-linge à évacuation) ?...... 5 et 6

2 - Comment utiliser votre sèche-linge ?

• Préparer le linge 7 à 9
• Charger le linge dans l'appareil 9 Comment utiliser au mieux vos linges 9
• Comment choisir un programme ? 10 et 11

3 - L'entretien de votre sèche-linge

Comment nettoyer le filtre ? 12 Comment nettoyer la donnée de l'appareil ? 12

4 - Anomalies - que faire si...

• Le sèche-linge ne démarre pas? 13 Les temps de séchage sont trop longs? 13
• À la fin du séchage, le linge est trop humide ? 13
• à la fin du séchage, le linge est trop sec, trop froissé ? 13
• Le séchage n'est pas homogène ? 13
• Le linge est chargé d'électricité statique ? 13

Avant de mettre votre sèche-linge en route, veuillez lire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à leur évolution.

Mise à niveau

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi 1,5°, soit un écart d'environ 1 cm mesuré sur la largeur et la profondeur de l'appareil.

Votre appareil est équipé de 4 pieds régulables (Dessin 1).

Dessin 1 Pieds réglables

Pour régler son horizontalité et sa stabilité, procédez comme suit :

• basculez-le légèrement vers l'arrière
• En fonction de la configuration du sol, vissez ou dévissez, à l'aide d'une clé ou d'une pince, un ou plusieurs pieds pour le ou les régler en hauteur (Dessin 2)
• Remettez l'appareil sur ses pieds et vérifiez sa stabilité.

Dessin 2

Environnement de l'appareil

Votre sèche-linge dégage de la chaleur, si vous le placez à côté d'un autre appareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l'air (Dessins 3 et 4).

Dessin 3

Dessin 4

D'autre part, nous vous déconseillons fortement:

• d'installer votre appareil sur un sol en moquette. Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.
• d'installer votre appareil dans un lieu où il pourrait être soumis à des projections d'eau.
• d'installer votre appareil dans une pièce insuffisamment aérée (la température de la pièce doit rester inférieure à 30°C pendant le séchage).
• d'installer votre appareil dans une pièce fermée trop petite (en dessous de 8 m² de surface au sol : ouvrir la porte ou la fenêtre).

Raccordements de votre appareil

Pour votre sécurité, il est impératif de vous conformer aux indications données.

Alimentation électrique (dessin 5)

L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre.

Ligne 3× 2,5mm^2 mono 230V raccordée à :

• un compteur 20A mono 230V-50Hz
• un disjoncteur différentiel et un fusible individuel de 16A
• une prise de courant 16A 2 pôles + terre

Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.

Conseils pour l'installation électrique de votre appareil

• N'utilisez pas de prolongateur, adaptateur ou prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adressez-vous à votre installateur.

Votre appareil est conforme aux directives européennes 73/23/CEE (directive basse tension) et 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

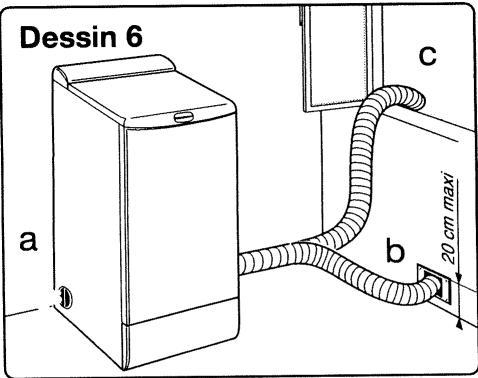

Évacuation de l'air (uniquement pour séche-linge à évacuation)

L'air chaud chargé d'humidité sortant de votre appareil doit être évacué (Dessin 6) : a) soit directement dans la pièce

si celle-ci est bien aérée (si possible, installez votre appareil à proximité d'une fenêtre entrouverte)

b) soit par un raccordement fixe dans le mur, près de la sortie de l'appareil (bouche d'aération basse, pour éviter les phénomènes de condensation dans la gaine).

• Les lamelles de la bouche d’aération doivent avoir un écartement d’au moins 15 mm pour éviter l’encrassement
• Le diamètre de passage dans le mur doit être au moins égal au diamètre extérieur de la gaine

c) soit, de façon temporaire,

en faisant sortir l'extrémité de la gaine par une fenêtre ouverte.

IMPORTANT: ne jamais se raccorder à un conduit de cheminée (risque de refoulement des gaz de combustion), ni à une V. M. C. (Ventilation Mécanique Contrôlée).

Évacuation de l'air (uniquement pour séche-linge à évacuation)

Les opérations suivantes sont à effectuer avant de brancher votre sèche-linge

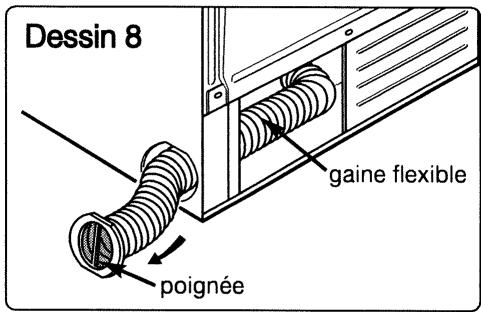

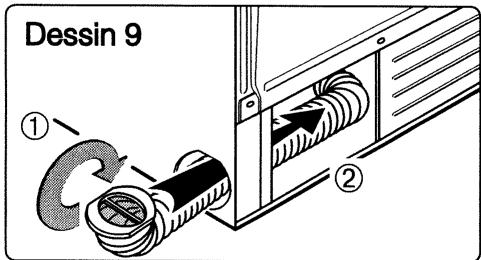

Modification de la sortie d'air

À la livraison, la sortie d'air de votre appareil est sur la droite, mais vous avez la possibilité de modifier cette sortie.

Pour cela, vous devrez avant tout, dégager la gaine flexible :

• déclippez la poignée en la tirant vers l'extérieur, puis dégagez la gaine (Dessin 8)

• Passez l'ensemble gaine et poignée à travers le panneau. Pour cela, orientez la poignée comme indiqué sur le Dessin 9.

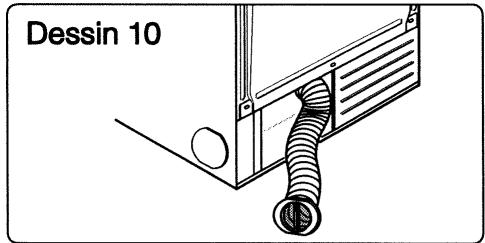

Sortie d'air arrêt (Dessin 10)

Il vous suffit de passer la gaine vers l'arrière par l'ouverture de la trappe.

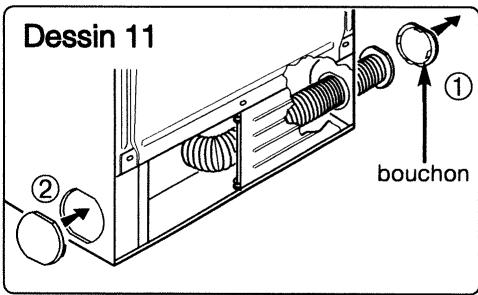

Sortie d'air latérale gauche (dessin 11)

Certains appareils vous offrent la possibilité d'évacuer l'air sur la gauche.

Dans ce cas :

• enlevez le bouchon situé à gauche ①
• engagez la gaine et sa poignée dans la sortie gauche en effectuant les mêmes manœuvres qu'indiqué ci-contre
• clippez la poignée après l'avoir remise dans sa position initiale
• remettez le bouchon à droite ②

La mise en place de la gaine d'évacuation nécessite quelques précautions :

• elle ne doit pas être rallongée
• elle doit composer le moins de coudes possible (2 au maximum)

Vous aurez ainsi un bon rendement et une efficacité de séchage maximum.

Sur les dessins ci-dessus, l'appareil est représenté de dos.

Codes d'entretien des textiles

Pour vous aider dans l'entretien de vos textiles,Ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous :
LAVAGE		CHLORAGE
95	Température maximum : 95°C	cl		Pas de chlorage
	- Action mécanique normale
	- Rince age normal
	- Essorage normal
	- Action mécanique réduite
	- Rinceage à températe décroissantante
	- Essorage réduit
60	Température maximum : 60 ou 50°C	REPASSAGE
	- Action mécanique normale	200 °C	150 °C	110 °C	Pas de repassage (pas de vapeur)
	- Rinceage normal
	- Essorage normal
	- Action mécanique réduite
	- Rinceage à températe décroissantante
	- Essorage réduit
50	Action mécanique réduite
	- Rinceage à températe décroissantante
	- Essorage réduit
40	Température maximum : 40°C	NETTOYAGE A SEC
	- Action mécanique normale	A Tous solvants usuels	P Perchloréthylène Essence minérale	F Essence minéralé et solvent fluoré F113	Pas de nettoyage à sec, ni de détachage aux solvants
	- Rinceage normal
	- Essorage normal
	- Action mécanique réduite
	- Rinceage à températe décroissantante
	- Essorage réduit
40	Action mécanique très réduite		Processus normal
	- Rinceage normal
	- Essorage normal
30	Température maximum : 30°C	- Action mécanique réduite - Températe de séchage réduite - Pas d'addition d'eau (Nettoyage en libre-service impossibly)
	- Action mécanique très réduite
	- Rinceage normal
	- Essorage réduit
	Lavage à la main seulement Température 40°C maximum(Certains apparèuls sont maintenant équipés d'un programme qui permet de laver en machine ce type de textiles)	SECHAGE EN TAMBOUR MENAGER
		Séchage fort	Séchage doux	Pas de séchage en tambour
	Pas de lavage

• COFREET

Le tri du linge

Reportez-vous au tableau de la page précédente pour trier votre linge et choisir le programme de séchage adapté.

Vérification de la nature du linge

Les fibres qui composent notre linge sont de nature et d'origine diverses, leur comportement pendant le séchage est donc très variable.

D'une manière générale, tous les textiles lavables en machine peuvent être séchés en tambour ménager, sauf :

• les laines, les soies, les voilages, les collants ou les bas nylon
• les tissus plastifiés
• les chlorofibres (Themolactyl* par exemple)
• Marque déposée
• les pièces de linge dotées de mousse plastique, de caoutchouc ou d'armatures risquant de se détacher
• les articles volumineux (couettes, édredons, etc...)
• le linge non essoré
• le linge ayant subi des nettoyages avec des produits chimiques.

Il faut toutefois éviter de sécher en même temps les textiles légers et ceux qui sont en coton écras, car le poids de ces derniers froisse les textiles plus légers.

Il est préférible de sécher séparément les textiles non garantis grand teint.

Evitez de surcharger le tambour, ce qui a pour effet d'augmenter les temps de séchage (voir ci-contre, les charges maximales conseillées pour chaque type de linge).

Détermination de la charge de linge

Les charges maximales conseillées, selon la nature du linge, sont :

COTON:4,5kg de linge sec SYNTHETIQUE:2 kg de linge sec

Les charges minimales conseillées sont : COTON : 1,5 kg de linge sec SYNTHETIQUE : 0,5 kg de linge sec

Poids moyen de quelques pièces de linge sec "peu épais

Drap 1 place 400 à 500 g Drap 2 places.800g Taie d'oreiller. 200g Chemise de nuit legere 150g Pantalon toile infant 120g Pantalon toile adulte.500g Chemise homme coton/polyester. 200 g Tee-Shirt cotton grande taille. 150 g Torchon vaisselle 100g Nappe 250g Lingerie delicate 50g Lainage synthetique infant. 50 g Chaussette 20g Pyjama toile adulte 250g

Poids moyen de quelques pièces de linge sec "épais

Blue-jean adulte 800 g a 1 kg Grande serviette éponge 700 g Petite serviette éponge 300g Pantalon jogging adulte 350g Pyjama éponge infant 100g Peignoir de bain 1200g Sweat-shirt 250g Housse de couette 1500g

Vérification du linge avant séchage

Le non-respect des conseils suivants peut engendrer des dégâts graves, voire irréparables (tambour déterioré, linge déchiré, etc...) et annule la garantie. - fermez les fermetures à glissières et à pression

• retirez les boutons mal cousus, les épingles, les agrafes
• nouve les ceintures, les rubans de tablier, etc...
• et videz les poches.

Conseils pour l'entretien de vos textiles

IMPORTANT: Si, avant d'introduire votre linge dans l'appareil, vous constatez, même après lavage, la présence de taches, ne séchez pas les pièces de linge concernées car, en règle générale, les taches qui ont été repassées ou séchées en tambour ménager ne peuvent plus être enlevées.

Reportez-vous éventuellement aux recettes pour le traitement des taches difficiles qui vous sont données dans la plupart des guides d'utilisation de lave-linge et, surtout, lavez de nouveau le linge taché.

Utilisation de produits détachants :

Tout traitement préalable par solvant, détachant, aérosol est interdit, ces produits étant très inflammables.

Si le linge nécessite ce type de traitement, le réaliser impérativement avant lavage.

De même, nous vous recommandons de ne pas utiliser ces produits à proximité de votre sèche-linge et plus généralement d'appareils électriques dans une pièce mal aérée, et ce, afin d'éviter tout risque d'explosion éventuelle.

Introduction du linge dans le tambour

• Ouvre le portillon du tambour en tirant sur le volet de fermeture (Dessin 12 ①)
• après l'avoir lavé et essoré, placez le linge, préalablement trié, dans le tambour sans le tasser ni le plier
• Référencez le portillon, rabattez le volet de fermeture en appuyant dessus jusqu'à ce qu'il soit parfaitement verrouillé (Dessin 12 ②).

Dessin 12

Pour un séchage économique

Si vous voulez économiser l'énergie, essorez bien votre linge : plus la vitesse d'essorage sera élevée, plus la durée de séchage sera courte et plus la consommation d'énergie sera faible.

Une température trop élevée ainsi qu'une pièce trop petite augmentent le temps de séchage et la consommation d'électricité.

Pour les sèche-linge à condenseur, veillez à ce que la grille d'aération située à l'avant soit dégagée de tout obstacle et maintenue propre.

Pour un flottement réduit

Le froissage du linge est essentiellement causé par un surshage.

Evitez des temps de séchage trop longs ou des programmes "trop secs".

Les textiles particulièrement sensibles au rétrécissement et au froissage (ex. : tee-shirt en maille coton) devont être laissés légèrement humides.

Si la programmation de votre appareil ne comporte pas de phase de défoulage long en fin de cycle, veillez à retarder le linge dès la fin du séchage pour éviter qu'il ne se "tasse".

Le cadre doit être nettoyé "à sec" après chaque cycle (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").

Il ne doit pas être passé sous l'eau, car votre sèche-linge est équipé d'une sécurité qui limite la température de séchage. Si l'eau bouche le filtre, ce dispositif de sécurité va se déclencher et prolonger notablement la durée du séchage.

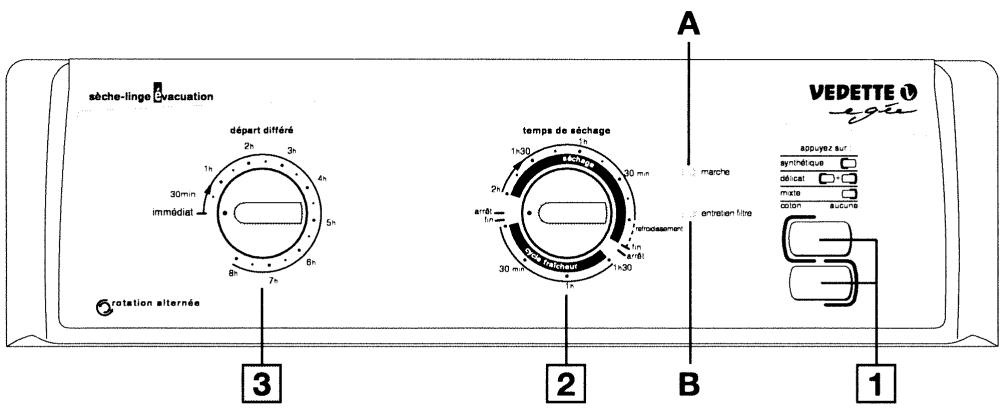

Mise en marche de l'appareil

Vérifiez que le cordon électrique est branché.

La sélection d'un temps de séchage met l'appareil en marche.

La mise en marche ne doit être effectuée que si le couvercle de l'appareil et le portillon du tambour sont bien fermés.

1 Sélection de la nature du linge synthétique:

Pour les textiles 100% synthétique.

Enoncez la touche supérieure :

Delicat :

Pour les textiles particulièrement sensibles à la température (par exemple les fibres en acrylique).

Enoncez les deux touches: +

Pour les charges composées de linge de natures différentes (pièces coton + pièces en synthétique résistant), ou fibres mélangées.

Enoncez la touche inférieure :

Pour les charges composées de linge de maison, serviettes éponge, vêtements et sous-vêtements coton.

Aucune sélection de touche n'est nécessaire

2 Sélection du temps de séchage

Ce bouton a deux fonctions :

A - durée du séchage

Selon la nature et la quantité de textile, ainsi que l'efficacité de l'essorage de votre lave-linge, sélectionnez le temps de séchage désiré par le bouton 2.

Dès que vous avez sélectionné une durée de séchage, le cycle démarre, le voyant (A) s'allume et le restera jusqu'à la fin du cycle.

B - cycle fraîcheur

Sélectionnez cette position lorsque vous souhaitez rafraîchir un linge qui a séjourné longtemps dans une armoire.

Vous pouvez aussi utiliser ce programme comme "complément de séchage" si, à la fin d'un programme normal, vous jugez que certaines pièces de linge sont insuffisamment sèches.

3 Départ différé (selon modèle)

Sélectionnez une position comprise entre 1 et 8 heures.

Le "départ différé" permet de retarder le début du séchage de votre linge afin de bénéficier du tarif heures creuses ou pour obtenir une fin de cycle à l'heure désirée.

Choix d'un programme de séchage

En fin de programme, votre appareil s'arrête sur la position "fin". Le voyant (A) s'éteint et le voyant (B) s'allume pour vous rappeler que vous devez effectuer l'entretien du filtre (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").

2 Arrêt de l'appareil

Lorsque, après une période de 8 minutes de refroidissement, le bouton 2 s'est arrêté sur la position "fin", vous nevez l'avancer jusqu'à la position "arrêt" afin de mettre l'appareil hors tension.

Le voyant (B) s'éteint.

Par mesure de sécurité, il est conseillé de débrancher le cordon électrique.

De même, si vous devez arrêter toute sèche-linge avant la fin du tempsprogrammé, il suffit de déplacer le bouton en fin de "refroidissement" ou de "cycle fraîcheur" (position "arrêt").

Temps de séchage

Les temps de séchage ci-dessous comprennent la période de 8 minutes de refroidissement en fin de cycle et vous sont disponibles à titre indicatif, car ils sont fonction :

• du résultat souhaité : sec, humide...
• de la température ambiante (ces valeurs correspondent à une ambiance de 20°C)
• de la qualité de l'essorage.

nature du linge	charge	pour du linge essoré à …	durée du cycle de séchage
COTON	4,5 kg	850 tours/minute	de 1 h 20 à 1h 30
MIXTE	3,5 kg		de 1 h 20 à 1h 30
SYNTHÉTIQUE	2 kg	500 tours/minute	de 40 à 50 min
DÉLICAT	1 kg		de 50 à 60 min

Pour des vitesses d'essorage plus faibles, les temps seront relativement plus longs. (Par exemple, pour 4,5 kg de linge normal essoré à 500 tours/minute : de 1 h 50 à 2 h).

Programmes préconisés pour les ESSAIS SELON en 61121 - directive 95/13/cee

Charge I....."coton sec". 4,5 kg.... choisir "coton" (aucune touche sélectionnée)

Charge II..."coton prêt à repasser"....4,5 kg.... choisir "coton" (aucune touche sélectionnée)

Charge II..."textile d'entretien facile"...2 kg... choisir "mixte" (touche enfoncée)

Nettoyage du filtre

Nous vous rappelons que le filtre doit être nettoyé après chaque cycle.

Il est situé à gauche à l'intérieur du tambour.

Pour le nettoyer, procédez comme suit :

• Enlevez-le de son logement en tirant de bas en haut (Dessin 13)

Dessin 13

• nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Dessin 14)

Dessin 14 OUI

Il ne doit surtout pas être passé sous l'eau (Dessin 15).

Dessin 15 NON

• remettez-le en place dans son logement en le poussant bien à fond.

Nettoyage de l'appareil.

Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, proscire (Dessin 16) :

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant, etc...)

Dessin 16

Remplacement du cordon d'alimentation électrique

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou une personne habilitée de qualification similaire afin d'éviter un danger.

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici des points à vérifier.

Vérifiez si :

• la prise de courant est branchée
• la touche marche/arrêt est enfoncée
• la porte est bien fermée
• le condenseur est bien verrouillé (1)
• le bac de récapituration d'eau est bien encliqueté (1)

Vérifiez si :

• le contrôle dans le tambour est chargé de peluches
• le condenseur est encrassé (1)
• la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne de meilleurs temps de séchage)
• la température dans la pièce n'est pas trop élevée, surtout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre
• les entrées et les sorties d'air ne sont pas assez dégagées pour assurer une circulation correcte (1) ou la gaine d'évacuation compte trop de coudes (2)

Vérifiez si :

• le contrôle dans le tambour est chargé de peluches
• la sélection du type de séchage est correcte (trop faible) : passe au programme supérieur ou augmente les temps de séchage
• la charge de linge n'est pas trop petite (0,5 kg mini pour les synthétiques, 1,5 kg mini pour le coton)

Vérifiez si :

• le temps de séchage sélectionné n'est pas trop long : il vaut mieux une durée de séchage trop courte que trop longue, vous évitez ainsi d'obtenir un linge trop sec et trop difficile à repasser

Vérifiez si :

• la charge de linge n'est pas composée de textiles dont la nature est trop différente (ex. : drap avec blue-jean)
• le linge a bien été mis "déplié" dans le tambour

Vérifiez si :

• le linge n'est pas trop sec
• vous avez utilisé de l'assouplissant lors du lavage, l'utilisation de ce produit permettant de réduire en grande partie les problèmes d'électricité statique

Vérifiez si :

• le bac récipient d'eau est plein; après l'avoir vidé, remettez-le correctement en place en l'encliquetant à fond dans son logement

Vérifiez si :

• le bac est correctement encliqueté : le pousser bien à fond

Vérifiez si :

- L'appareil est bien horizontal

appareil à condenseur appareil à évacuation

Service Relations - Consommateurs VEDETTE

BP 9526-95069 Cergy-Pontoise-Tél:[phone]

Internet: http://www. vedette. com-Minitel:3615VEDETTE(0,20€la minute)

VEDETTE

mérite votre confiance

VEDETTE - 7, rue Becquerel - 92854 Rueil-Malmaison Cedex
