Type de produit	Lave-linge frontal
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tours/minute
Classe énergétique	A++
Programmes de lavage	Éco, rapide, délicat, intensif, laine
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	85 x 60 x 52 cm
Poids	70 kg
Compatibilités	Compatible avec les détergents liquides et en poudre
Fonctions principales	Lavage, essorage, rinçage
Entretien et nettoyage	Nettoyage du filtre tous les 6 mois, nettoyage du tambour recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour la réparation
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - VLF510 VEDETTE

Comment puis-je allumer le VEDETTE VLF510 ?

Pour allumer le VEDETTE VLF510, appuyez sur le bouton 'Marche' situé sur le panneau de commande.

Que faire si le VEDETTE VLF510 ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le service client.

Comment régler la température de fonctionnement du VEDETTE VLF510 ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour ajuster la température selon vos préférences.

Le VEDETTE VLF510 fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez l'appareil et vérifiez si quelque chose obstrue le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le filtre du VEDETTE VLF510 ?

Retirez le filtre en suivant les instructions du manuel, puis nettoyez-le à l'eau tiède savonneuse. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Quelle est la capacité du VEDETTE VLF510 ?

Le VEDETTE VLF510 a une capacité de 10 kg de linge.

Comment réinitialiser le VEDETTE VLF510 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'utilisateur pour l'interprétation du code d'erreur et les étapes de dépannage recommandées.

Le VEDETTE VLF510 consomme-t-il beaucoup d'énergie ?

Le VEDETTE VLF510 est conçu pour être économe en énergie, avec une classe d'efficacité énergétique de A+.

Où puis-je trouver des pièces de rechange pour le VEDETTE VLF510 ?

Les pièces de rechange peuvent être commandées directement auprès du service client de VEDETTE ou chez des revendeurs autorisés.

MODE D'EMPLOI VLF510 VEDETTE

• Consignes de sécurité 4
• Environnement et économie 4
• Description de l'appareil 5

1 - Comment effectuer votre première installation

• Démontage des brides de transport de votre appareil 6 Raccordement à l'arrivée d'eau 7 Raccordement au conduit d'évacuation 7 Raccordement au réseau électrique 8
• Mise en place de votre appareil 9 Avant le premier lavage 9

2 - Comment utiliser votre appareil ?

• Codes d'entretien des textiles 10
• Préparation de votre linge (tri, test couleur, charges et vérification) 11
• Traitement des taches difficiles 12
• Chargement de votre linge 13

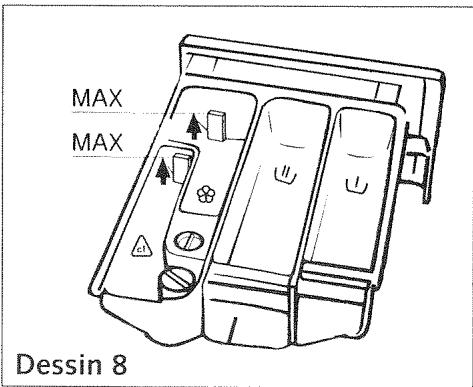

• Chargement des produits de lavage 13
• Choix d’un programme de lavage 14 et 15 Programmes complémentaires 16 Sécurités automatiques 16
• Exemples de programmes 17 et 18

3-L'entretien courant de votre appareil

• Nettoyage de l'appareil, des pièces internes 19
• Risque de gel 19
• Vérification et remplacement des tuyaux 19

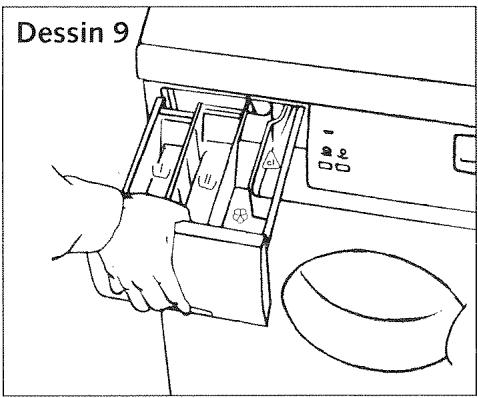

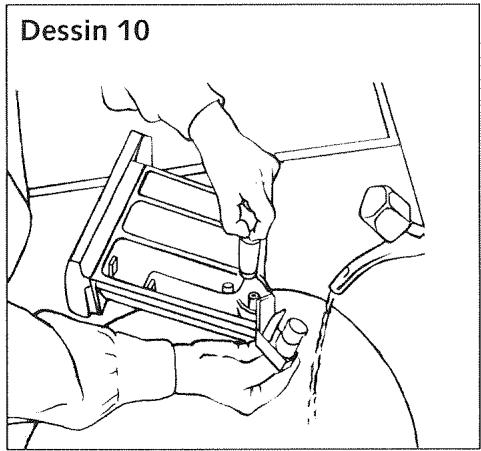

• Nettoyage de la boîte à produits. 19

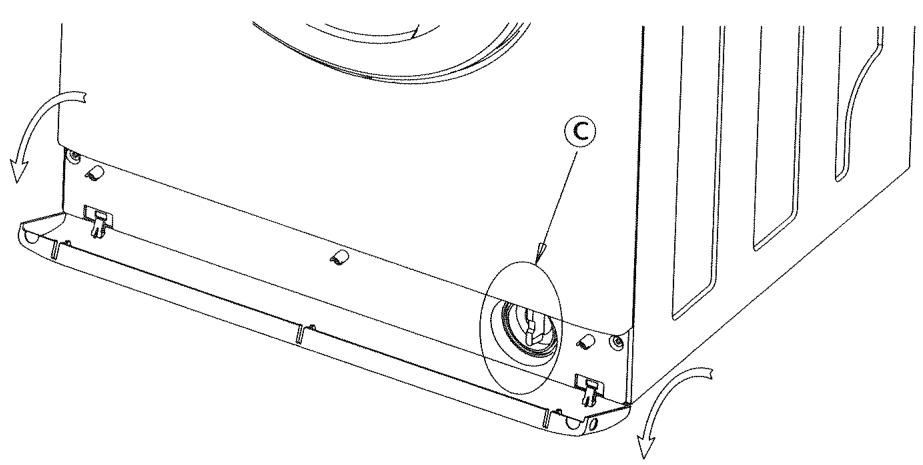

• Nettoyage du filtre 20

4 - Incidents pouvant survenir

• Le cycle ne démarre pas / l'appareil n'est pas alimenté en eau 21 Fortes vibrations lors de l'essorage 21
• Le linge n'est pas essoré ou insuffisamment essoré 21
• Une flaque d'eau se forme autour de la machine 21
• débordement de mousse 21
• La machine ne vidange pas 21

Au fil des pages de cette notice, vous découvrez les symboles suivants qui vous signaleront :

les consignes de sécurité (pour vous, votre machine ou votre linge) à respecter IMPÉRATIVEMENT,

un danger électrique,

les conseils et les informations importantes

Vous venez d'acquérir un lave-linge VEDETTE Océane et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous un nouvel appareil pour prendre soin de votre linge, avec une qualité de lavage optimale, une consommation d'eau et d'électricité réduite et un design sobre et fluide.

Et, pour répondre à tous vos besoins, le lave-linge VEDETTE Océane vous propose des programmes et des fonctions adaptées.

Vous trouverez également dans la gamme des produits Vedette, un vaste choix de sèche-linge que vous pourrez coordonner à votre nouveau lave linge VEDETTE Océane.

Notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Vedette, spécialiste incontesté du lavage depuis plusieurs décennies, vous offre une fois de plus des produits performants, fiables et faciles à utiliser, dans un respect constant de votre linge.

La Marque Vedette

Avant de mesurer votre appareil en route, veuillez lire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement.

Consignes de sécurité

Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour laver, rincer et essorer les textiles lavables en machine.

Respectez impérativement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non-respect de ces recommandations pouvant entraîner des dégâts matériels ou corporels.

L'appareil ne doit être utilisé que conformément au mode d'emploi, pour éviter des dommages à votre linge et à votre appareil. Utilisez seulement des produits de lavage et d'entretien certifiés pour l'emploi dans les machines à laver à usage domestique. - Si, avant lavage, vous traitez votre linge à l'aide de détachants, dissolvants et, en règle générale, de tous produits inflammables ou à fort pouvoir détonant, ne l'introduisez pas immédiatement dans l'appareil (voir chapitre "TRAITEMENT DES TACHES DIFFICILES").

De même, il vous est fortement recommandé de ne pas utiliser de solvants ou de produits en bombe aérosol à proximité de votre lave-linge et plus généralement d'appareils électriques dans une pièce mal aérée (risque d'incendie et d'explosion).

• Si des incidents se produisent et que vous ne pouvez les résoudre grâce aux/remèdes

que nous vous préconisons (voir chapitre "INCIDENTSPOUVANT SURVENIR"), faites appel à un professionnel qualifié.

• Lors d'une nouvelle installation, l'appareil doit être raccordé au réseau de distribution d'eau avec un tuyau neuf, le tuyau usagé ne doit pas être réutilisé. Contrôlez à intervalles réguliers les tuyaux d'alimentation en eau et d'évacuation, vous pourrez ainsi empêcher les dégâts des eaux.
• Ne laissez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
• Les appareils usagés doivent immédiatement être rendus inutilisables. Débranchez et coupez le câble d'alimentation au ras de l'appareil. Fermez l'alimentation d'eau et enlevez le tuyau. Rendez la fermeture de la porte inutilisable.

Environnement et économie

• Charger la machine au maximum signifie profiter de manière optimale de l'eau et de l'énergie.
• Ne programmez le prélavage que lorsque c'est absolument nécessaire : par ex. pour des vêtements de sport ou de travail très sales, etc...
• Pour du linge peu ou moyennement sale, un programme à basse température est suffisant pour obtenir un résultat de lavage impeccable.
• Pour du linge peu sale, choisissez un cycle de lavage court.
• Dosez le produit de lavage selon la durée de l'eau, le degré de salissure et la quantité de linge et respectez les conseils sur les paquets des produits lessiviels.
• Les pièces d'emballage ainsi que celles composant l'ensemble de votre machine utilisent des matériaux recyclables. Il convient d'en tenir compte lors de leur élimination. Renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibilités de leur mise au rebut de manière adaptée et respectueuse de l'environnement.

Dessen 1

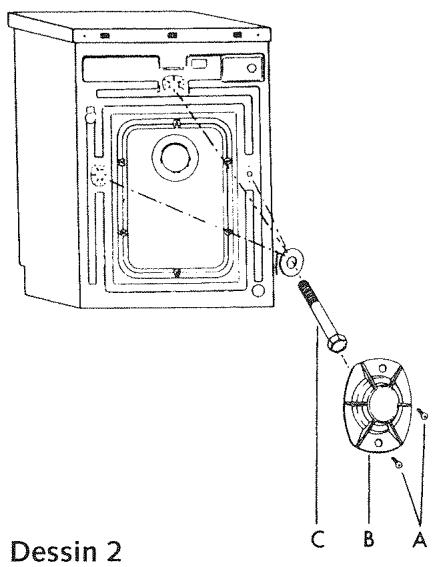

Avant toute utilisation, il est impératif d'effectuer les opérations décrites ci-après.

Ces opérations consistent à retirer toutes les pièces qui servent à immobiliser la cuve de votre appareil pendant le transport.

Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre appareil et le respect des normes en vigueur en matière de sécurité.

Si ces opérations n'étaient pas effectuées dans leur totalité, cela pourrait causer des dommages graves à votre appareil pendant son fonctionnement.

1 - Coupez et retirez l'emballage transparent ainsi que les renforts internes. Retirez le lave-linge de son socle en polystyrène. 2 - Enlevez à l'aide d'un tournevis les 6 vis «A» qui soutiennent les 3 plaques «B» situées au dos du lave-linge. 3 - Enlevez les 3 vis de bridage «C». 4 - Recouvrez les 3 trous avec les plaques «B» mentionnées ci-dessus.

Nous vous conseillons de conserver toutes les pièces de bridage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporter votre machine.

Alimentation en eau froide

Branchez le tuyau d'alimentation (Dessins 3 et 4):

• d'une part, sur le raccord situé à l'arrière de la machine ; d'autre part, sur un robinet muni d'un embout filtre 20× 27 (3/4 BSP).

Si vous utilisez un robinet auto-perceur, l'ouverture pratiquée doit être d'un diamètre de 6mm minimum.

Arrivée d'eau :

• Pression d'eau mini : 0,07 MPa ou 0,7 bar
• Pression d'eau maxi : 1 MPa ou 10 bar

Dessin 3

Dessen 4

Évacuation des eaux usées

Raccordez le tuyau de vidange à une sortie fixe qui doit être placée à une distance du sol comprise entre 50 et 70 cm (Dessin 5):

La sortie du tuyau de vidange ne doit jamais être située à plus de 90 cm du sol. Veillez à ce que le raccordement au réseau ne soit pas étanche. Vérifiez que la sortie du tuyau de vidange est bien fixée pour éviter qu'elle ne tombe et provoque une inondation.

Dessin 5

Raccordements de votre(appel

Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous.

Alimentation électrique

L'installation électrique doit être conforme à la Norme NFC 15-100, en particulier pour la prise de terre.

Ligne 3× 2,5mm^2 mono 230V raccordée à :

• un compteur 20A mono 230V-50Hz
• un disjoncteur différentiel et un fusible individuel (10 ou 16A suivant le modèle)
• une prise de courant 10/16A 2 pôles + terre

Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.

Conseils pour l'installation électrique de votre appareil

• N'utilisez pas de prolongateur, adaptateur ou prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adressez-vous à votre installateur.

Votre appareil est conforme aux directives européennes CEE/73/23 (directive basse tension) et CEE/89/336 (compatibilité électromagnétique) modifiées par la directive CEE/93/68.

Environnement de l'appareil :

Si vous placez votre machine à côté d'un autre appareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l'air. Avant de procéder à l'installation définitive de votre lave-linge, nous vous conseillons de vous référer à la figure ci-contre précisant les dimensions d'encastrement de votre appareil (Dessin 6).

- d'installer votre appareil dans une pièce humide et mal aérée. - d'installer votre appareil dans un lieu où il pourrait être soumis à des projections d'eau. - d'installer votre appareil sur un sol en moquette.

Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.

Mise à niveau :

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi, soit un écart d'environ 1 cm mesuré sur la largeur et de 1,5cm sur la profondeur de la machine.

Réglage en hauteur de l'appareil:

Vous pouvez ajuster la hauteur de votre lave-linge grâce à 4 pieds réglables séparément de 1 à 15 mm. Pour cela, une fois votre appareil installé, soulevez-le légèrement et vissez ou dévissez chaque pied pour régler sa hauteur (Dessin 7).

Dessin 6

Dessin 7

Avant le premier lavage

Avant d'effectuer votre première lessive, nous vous recommandons de faire un cycle de lavage "COTON sans prélavage", sans linge et en utilisant une 1/2 dose de votre lessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant eventuellement subsister dans la machine.

Codes d'entretien des textiles

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous:

LAVAGE		CHLORAGE
95	Température maximum : 95°C	clChlorage dilué et à froid		Pas de chlorage
95	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
60	Température maximum : 60 ou 50°C	REPASSAGE
	- Action mécanique normale	200 °C	150 °C	110 °C	Pas de repassage (pas de vapeur)
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
50	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
40	Température maximum : 40°C	NETTOYAGE A SEC
	- Action mécanique normale	A Tous solvants usuels	P Perchloréthylène Essence minérale	F Essence minérale et solvant fluoré F113	Pas de nettoyage à sec, ni de détachage aux solvants
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
40	- Action mécanique très réduite	Processus normal
	- Rincage normal
	- Essorage normal
30	Température maximum : 30°C	- Action mécanique réduite
	- Action mékanique très réduite	- Température de séchage réduite
	- Rincage normal	- Pas d'addition d'eau (Nettoyage en libre-service impossibly)
	- Essorage réduit
	Lavage à la main seulement	SECHAGE EN TAMBOUR MENAGER
	Température 40°C maximum		Séchage fort	Séchage doux	Pas de séchage en tambour
	(Certains appareils sont maintenant équipés d'un programme qui permet de laver en machine ce type de textiles)
	Pas de lavage

COFREET

Le tri de votre linge

Reportez-vous au tableau de la page précédente pour trier votre linge et choisissez le programme adaptés aux étiquettes. Dans le cas de charges mélangées, utilisez le programme correspondant au linge le plus fragile.

Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint pas : voir "Le test couleur" ci-dessous.

Le test couleur

Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de le mettre en machine, faites le test suivant:

• Prenez une partie non visible du linge
• Humectez-la d'eau chaude
• Pressez-la ensuite dans une étoffe blanche
• Si le linge ne déteint pas, vous pouvez le laver normalement en machine.
• Si le linge déteint, lavez-le séparément en machine ou à la main.

Ne dépassez pas les charges maximales suivantes :

COTON / COULEURS / FIBRES MÉLANGÉES : 5 kg SYNTHETIQUES : 2.5 kg LAINE : 1,5 kg DELICAT/SOIE : 1 kg

Poids moyen de quelques pièces de linge sec "peu épais

Drap 1 place : 400 à 500 g Drap 2 places : 800 g Taie d'oreiller : 200 g Chemise de nuit légère : 150 g Pantalon toile infant : 120 g Pantalon toile adulte : 500 g Chemise homme coton/polyester : 200 g

Tee-Shirt coton grande taille. 150 g Torchon vaisselle 100 g Nappe 250g Lingeriedelicate 50g Lainage synthetique infant 50g Chaussette 20g Pyjama toile adulte 250 g

Poids moyen de quelques pièces de linge sec "épais

Blue-jean adulte 800 g à 1 kg Grande serviette éponge 700 g Petite serviette éponge 300 g Pantalon jogging adulte 350 g

Pyjama éponge enfant 100 g Peignoir de bain 1200 g Sweat-shirt 250 g Housse de couette 1500 g

La vérification de votre linge

Le non-respect des conseils suivants peut engendrer des dégâts graves, voire irrémédiables (tambour déterioré, linge déchiré, etc...) et annule la garantie.

• Videz les poches.
• Fermez les fermétures à glissières et à pression.
• Enlevez les crochets des voilages ou mettez vos voilages dans un filet de lavage.
• Retirez les boutons mal cousus, les épingles, les agrafes.
• Mettez les petites pièces de linge (rubans, pochettes, etc...) dans un filet de lavage.
• Retournez les textiles multicouches (sac de couchage, anorak...).
• Retournez les tricots, les textiles à décoration rapportée, les pantalons et les vêtements en maille.

Le traitement des taches difficiles

Les taches de transpiration, sang, fruit, vin, chocolat, disparaissant généralement avec les lessives contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.

HERBE: tamponnez la tache avec du vinaigre blanc ou de l'alcool à (si le textile le permet) puis rincez et procédez au lavage.

CRAYON À BILLE - FEUTRE : enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc propre derrière la tache et tamponnez la tache avec un autre chiffon imbibé de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool à 90° pour les autres fibres (si le textile le permet).

ROUILLE : pour des taches légères, recouvrez de sel, pressez du jus de citron sur le sel et laissez reposer une nuit ; puis rincez abondamment et faites un lavage. Pour des taches plus importantes, utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.

CHEWING-GUM: refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, grattez-le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.

CAMBOUIS - GOUDRON: utilisez de l'eau écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

PEINTURE: ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez puis rincez.

BOUGIE: enlevez le maximum de la tache en grattant. Mettez ensuite du papier absorbant des deux côtés du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.

PRODUITS DE MAQUILLAGE: posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool à diluer si l'article le permet et si la tache n'est pas grasse. Dans le cas contraire, préférez un produit dégraissant (type trichloréthylene*).

CAfé - THE :

• sur coton blanc : tamponnez la tache avec de l'eau oxygénée* avant de procéder à un lavage normal
• sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées à soupe de vinaigre blanc pour 1 litre d'eau) avant de procéder à un lavage normal
• sur la laine : tamponnez la tache avec un mélange à parts égales d'alcool* et de vinaigre blanc avant de laver l'article.

CHOCOLAT - FRUIT - JUS DE FRUIT - VIN : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillères à soupe de vinaigre blanc pour/litre d'eau). Rincez bien et lavez normalement.

GRAISSE: saupoudrez immédiatement le tissu avec du talc. Laissez sécher et brossez doucement pour éliminer le talc. Puis tamponnez avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.

SANG: trempez, le plus vite possible, l'article taché dans de l'eau froide salée, puis procédez à un lavage normal.

KETCHUP - SAUCE TOMATE: préparez une solution avec un volume de glycérine pour un volume d'eau chaude. Laissez tremper le linge pendant une heure, puis procédez à un lavage normal.

Autilisation de produits detachants:

Pour éviter tout risque d'incendie ou d'explosion :

si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin de rincer abondamment votre linge avant de l'introduire dans votre machine

• si vous utilisez des détachants du commerce, suivez très attentivement les conseils du fabricant de ces produits

Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches anciennes qui ont été repassées ou séchées en tambour ménager ne peuvent plus être enlevées.

Ouverture de la machine

• Vérifiez que la touche "Marche/Arrêt" (①) est relâchée. Ouvrez le hublot en tirant vers vous sa poignée.

Introduction du linge

Pour des performances de lavage optimales, placez le linge, préalablement trié et déplié, dans le tambour, sans le tasser et en le répartissant均匀分布。请注意，由于指示要求仅返回纠正后的文本部分，并且示例回答应为法语，我将删除非法语内容以符合要求。

tissant uniformément. Mélangez les grosses et petites pièces pour obtenir un essorage optimum, sans formation de boule.

Fermeture de la machine

• Fermez le hublot en appuyant dessus jusqu'à ce qu'il soit bloqué. Veuillez à ce qu'aucun vêtement ne reste coincé entre le hublot et le caoutchouc de la cuve.

Chargement des produits de lavage

Le bac "LAVAGE" peut contenir les poudres et les liquides, toutefois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage et/ou AVEC "départ différé" (suivant modèle). L'assouplissant concentré est à diluer à l'eau chaude.

Dosage de la lessive

La quantité de lessive à utiliser dépend de la dureté de l'eau, du degré de saleté de votre linge et de la quantité de linge à laver.

Reportez-vous toujours aux prescriptions de dosage figurant sur l'emballage de vos produits de lavage.

Attention : les préconisations des fabricants de détergent correspondent, dans la plupart des cas, à un remplissage maximal du tambour. Adaptez correctement votre dosage au poids du linge introduit dans la machine.

Bac prélavage (poudre) Bac lavage (poudre ou liquide)

Assouplissant Javel

La javel concentrée doit être imperativement diluée. Pour un remplissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture. Ne dépassez pas le niveau MAX.

Ces préconisations vous éviteront un dosage excessif responsable de la génération de mousse. Une surproduction de mousse peut diminuer les performances de votre machine et augmenter la durée de lavage ainsi que la consommation d'eau.

Lessives pour lainages et textiles délicats Pour le lavage de ces textiles, il est recommandé d’utiliser une lessive appropriée (évitez de mettre cette dernière directement sur le tambour car certains de ces produits sont agressifs pour le métal).

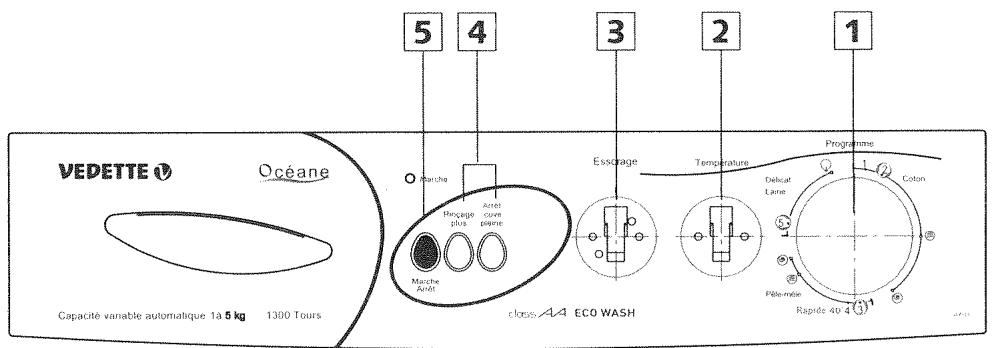

1 Sélection de la nature du linge

Choisissez le programme le mieux adapté à la nature de votre linge.

Si votre charge de linge est composée de blanc ou COTON

Pèle-mèle

Si votre charge de linge est composée de COULEURS, SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGEÉES

Délicat et LAINE

Si votre charge de linge est composée de VOILAGES, TEXTILES DÉLICATS, LINGE FRAGILE ou LAINES "LAVABLES EN MACHINE"

Pour plus de détails, reportez-vous au tableau des programmes en page 17.

2 Sélection de la température (selon modèle)

Choisissez la température la plus adaptée à la nature du linge.

Pour cela, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.

COTON : de froid à 90°C

PELE-MELE : de froid à 60°C

DÉLICAT et LAINE : de froid à 40°C

A - essorage

Sélectionnez une vitesse d'essorage adaptée à la nature du linge.

COTON et PÉLE-MÉLE :

de 400 à vitesse maximale

DELICAT et LAINE:

de 400 à 600 tr/min.

La vitesse d'essorage est automatiquement limitée dans le programme "Délicat et Laine" à 550 tr/min.

B - Égouttage

Choisissez cette option si vous désirez simplement égoutter votre linge.

Pour sélectionner cette option, positionnez le bouton 3 sur "100".

Si vous programmez un "égoutage", le cycle se terminera par un essorage doux à 100TRS/min.

4 Programmes optionnels (selon modèle)

• Lavage froid : Sur les modèles sans réglage de température, cette fonction permet d'effectuer un lavage à froid sur tous les programmes. - Égouttage : Sur les modèles sans variateur de vitesse, cette fonction permet de supprimer l'essorage à la fin de n'importe quel cycle de lavage.
• Arrêt Cuve Pleine : Cette fonction est à utiliser pour les textiles que vous ne souhaitez pas essorer ou si vous prévoyez une absence prolongée à la fin du lavage. La touche ayant été sélectionnée, le cycle est interrompu avant l'essorage final, ce qui permet à votre linge de flotter dans l'eau pour éviter le froissage.

Ensuite : soit vous désirez faire une vidange avec essorage. Dans ce cas, relâchez cette touche, le programme se terminera automatiquement.

Soit vous désirez faire une vidange seule. Dans ce cas, tournez le bouton 1 jusqu'à la position vidange "O" et relâchez la touche.

Rinçage plus: Programme complémentaire "spécial peaux sensibles et allergiques"; il ajoute un rinçage supplémentaire dans les cycles "coton et Mélange". - Peaux Sensibles: Programme complémentaire ajoutant systématiquement un rinçage supplémentaire à la fin du cycle afin d'éliminer toute trace de lessive.

5 Mise en marche de la machine Vérifiez que le cordon électrique est branché et le robinet d'eau ouvert. Assurez-vous aussi de la bonne fermeture du hublot de la machine.

Après avoir effectué la programmation, appuyez sur la touche 7. Le cycle de lavage débute.

5 Arrêt de la machine

Lorsque le cycle est terminé, mettez l'appareil hors tension en relâchant la touche 7.

Vous pouvez dès lors, ouvrir le hublot et retirer vos linge.

Relâchez aussi la ou les autres touches que vous aviez sélectionnées.

Par mesure de sécurité, il est conseillé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

Entretien du filtre de pompe

Vous devez régulièrement nettoyer le filtre de la pompe de vidange (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").

Si vous ne nettoyez pas régulièrement le filtre de pompe, les performances de votre machine risquent d'en être affectées.

Rincage seul

Pour rincer du linge lavé à la main :

• Si vous le désirez, versez un adoucissant dans le bac

-avancezlebouton1

• jusqu'à la position "®" (en fin de programme "Pêle-Mêle") pour une charge composée de BLANC, COTON, COULEURS, SYNTHÉTIQUES ou FIBRES MÉLANGÉES
• jusqu'à la position ("®") (en fin de programme "Délicat et Laine") pour une charge composée de LAINAGES, VOILAGES, TEXTILES DÉLICATS ou LINGE FRAGILE
• Sélectionnez une vitesse d'essorage adaptée à la nature du linge 3
• enforcez la touche "Marche/Arrêt" [5].

Essorage seul

Pour essorer du linge lavé à la main :

- Avancez le bouton - jusqu'à la position "⑨" (en fin de programme "Pêle-Mêle") pour une charge composée de BLANC, COTON, COULEURS, SYNTHÉTIQUES ou FIBRES MÉLANGEES - jusqu'à la position "⑨" (en fin de programme "Délicat et Laine") pour une charge composée de LAINAGES, VOILAGES, TEXTILES DÉLICATS ou LINGE FRAGILE - Sélectionnez une vitesse d'essorage adaptée à la nature du linge [3] - enfoncez la touche "Marche/Arrêt" [5].

Sécurité d'ouverture de porte :

Dès que le cycle de lavage a démarré, la porte de votre appareil se verrouille.

Dès que le cycle est terminé, la porte se déverrouille.

N'essayez pas d'ouvrir le hublot de votre appareil en cours de cycle, vous risqueriez d'endommager la sécurité automatique verrouillant la porte durant le cycle.

Sécurité des eaux :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement eventuel.

Sécurité d'essorage (modèle à essorage 600 trs/min. et plus)

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas, votre linge peut être insuffisamment essoré. Répartissez, alors, uniformément votre linge dans le tambour et programmez un nouvel essorage.

Exemples de programmes (modèles à 5 programmes de lavage)

type de lavage	programmes	températures conseillées	vitesses d'essorage	nombres de rincages	durée du cycle
Lavage coton avec prélavage	1	froid à 90	de 400 à vitesse maxi	3	2 h 05
Lavage coton intensif	2	froid à 90		3	2 h 00
Rincage essorage coton et pêle-mêle	Coton	—		1	40 min
Essorage coton et pêle-mêle	Coton	—		—	8 min
Lavage pêle-mêle	3	froid à 60		3	55 min
Lavage Rapide 40'	4	froid à 40		3	40 min
Rincage essorage coton et pêle-mêle	Pêle-Mêle	—		1	10 min
Essorage coton et pêle-mêle	Pêle-Mêle	—		—	6 min
Lavage laine	5	froid à 40		3	45 min
Vidange	Délicat et Laine - (	—		—	5 min

Cycle laine : charge maximale 1 kg.

PROGRAMME POUR LES ESSAIS COMPARATIFS ET NORMALISES

Programme	2
Température	60°C
Charge	5 kg
Durée	2 h 00
Energie	0,95 kWh
Eau	49 l

Pour l'annonce écrite sur l'étiquette énergétique, les tests sont faits selon la directive européenne 92/75/CEE, à capacité nominale en s'assurant de l'utilisation totale du détergent CEI lors du début de la phase de lavage.

Exemples de programmes (modèles à 8 programmes de lavage)

type de lavage	programmes	températures conseillées	vitesse d'essorage	nombre de rincapes	durée du cycle
Lavage cotton 90°C avec prélavage	1	froid à 90	vitesse maxi	3	2 h 05
Lavage cotton intensif 90°C	2	70 à 90		3	1 h 40
Lavage pêle-mêle intensif 60°C	3	50 à 60		3	1 h 25
Lavage pêle-mêle 40°C	4	froid à 40		3	1 h 10
Rinçage essorage cotton et pêle-mêle	Pêle-Mêle	-		1	30 min
Essorage cotton et pêle-mêle	Pêle-Mêle	-		-	5 min
Lavage synthétiques 60°C	5	50 à 60		3	1 h 10
Lavage textiles délicats 40°C	6	froid à 40		3	50 min
Lavage laine 35°C	7	froid à 40		3	45 min
Lavage Rapide 40'	8	froid à 40		3	40 min
Rinçage essorage délicat et laine	Délicat et Laine -	-		1	10 min
Essorage délicat et laine	Délicat et Laine -	-		-	5 min
Vidange	Délicat et Laine -	-		-	3 min

Cycle laine : charge maximale 1 kg.

PROGRAMME POUR LES ESSAIS COMPARATIFS ET NORMALISES

Programme	3
Température	60°C
Charge	5 kg
Durée	1 h 25
Energie	1 à 1,25 kWh
Eau	65 l

Pour l'annonce écrite sur l'étiquette énergétique, les tests sont faits selon la directive européenne 92/75/CEE, à capacité nominale en s'assurant de l'utilisation totale du détergent CEI lors du début de la phase de lavage.

Nettoyage de l'appareil

Pour le nettoyage de la carrosserie, du tableau de commande, et, en général, de toutes les pièces en plastique, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, prosciré :

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant...)

Entretien des pièces internes

Pour garantir une meilleure hygiène, nous vous recommandons:

• de laisser le couvercle ouvert quelques temps après le lavage,
• de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve, à l'aide d'un produit légèrement chloré. Pour éliminer tous les résidus de ce produit, effectuer un rinçage.
• de faire un cycle de lavage à 90°C au moins une fois par mois.

Risque de gel

En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez l'eau qui pourrait subsister dans le tuyau de vidange en plaçant ce dernier le plus bas possible dans une cuvette.

Vérifications périodiques

Nous vous recommandons de vérifier l'état des tuyaux d'arrivée d'eau et de vidange. Si vous constatez le moindre fendillement, n'hésitez pas à les remplacer par des tuyaux identiques disponibles auprès du fabricant ou de son Service Après-Vente.

Remplacement du tuyau d'alimentation en eau

Au moment du changement, veillez au bon serrage et à la présence du joint aux deux extrémités

Remplacement du cordon d'alimentation électrique

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou un professionnel qualifié.

Nettoyage de la boîte à produits

Nettoyez régulièrement la boîte à produits. Pour cela :

• Retirez complètement le bac à produits lessiviels (Dessin 9).
• Rincez les différents compartiments et siphons de la boîte à produit sous le robinet et à l'eau tiède. Si besoin, enlevez à l'aide d'un torchon les résidus lessiviels (Dessin 10).
• Remettez en place la boîte à produits (prenez soin au préalable de vider l'excédent d'eau qui pourrait subsister à l'intérieur de celle-ci).

Nettoyage du filtre de pompe

Ce filtre récapère les petits objets que vous avez pu laisser par mégarde dans les vêtements et évite qu'ils ne perturbent le fonctionnement de la pompe.

Pour le nettoyer, procédez comme suit :

• Retirez la plinthe qui se situe à l'avant du lave-linge en ôtant à l'aide d'un tournevis cruciforme les 2 vis situées sur les côtés, puis en basculant vers l'avant la plinthe (Dessin11).
• Placez un écipient sous le filtre, puis tournez d'un quart ou d'un demi-tour le bouchon du filtre pour recueiller l'eau s'écoulant (Détail).
• Lorsque l'eau a fini de s'écouler, tournez plusieurs fois le bouchon du filtre afin de l'enlever.
• Retirez les objets ou les peluches pouvant obstruer le filtre.
• Pour le remontage du filtre et de la plinthe, procédez en sens inverse.

Dessin 11 Détail

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre appareil, voici des points à vérifier.

Incidents

Le cycle ne démarre pas / L'appareil n'est pas alimenté en eau

Causes possibles / remèdes

• Le programme a été sélectionné de façon incomplète : - la touche "Marche/Arrêt" n'a pas été enfoncée - le sélecteur de programmes est resté sur une position "Arrêt".
• L'appareil n'est plus alimenté en électricité :
• vérifie si la prise de courant est correctement branchée.
• vérifie le disjoncteur, les fusibles.
• Le robinet d'arrivée d'eau est fermé.
• Le hublot de l'appareil est mal fermé.

Fortes vibrations lors de l'essorage

• Voiture appareil n'a pas été correctement débrisé : - vérifie si toutes les cales servant au transport ont bien été retirées (voir chapitre "DÉMONTAGE DES BRIDES DE TRANSPORT DE VOTRE APPAREIL")
• Le sol n'est pas horizontal.

Le linge n'a pas été essoré ou est insuffisamment essoré

• Vous avez sélectionné un programme sans essorage, par ex. "Egouttage".
• La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour :
• déplacez le linge et programmez un nouvel essorage.

Une flaque d'eau se forme autour de la machine.

Retirez tout d'abord la prise de courant ou coupez le fusible correspondant et fermez le robinet d'arrivée d'eau.

Pendant le fonctionnement de l'appareil, le contrôle constant du niveau empêche l'eau de déborder. Si, malgré cela, de l'eau sort de la machine, il se peut que :

• la crosse de vidange soit mal positionnée dans le conduit d'évacuation.
• les raccordements du tuyau d'alimentation en eau sur la machine et sur le robinet ne soient pas étanches :
• vérifie la présence des joints ainsi que le serrage des raccords.

Débordement de mousse

• Vous avez utilisé trop de produit lessiviel.
• Vous n'avez pas utilisé une lessive pour machine à laver : - faites une vidange puis programmez plusieurs rincages. Enfin redémarrez le programme de lavage.

La machine ne vidange pas

• Vous avez programmé un "Arrêt cuve pleine".
• Le filtre de la pompe de vidange est obstrué : - nettoyez-le (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").
• Le tuyau d'évacuation est plié ou écrasé.

De manière générale et quelles que soient les anomalies constatées, il convient d’arrêter la machine, de débrancher le cordon d'alimentation électrique et de fermer le robinet d'alimentation d'eau.

Produit lessiviel

ARIEL et SKIP ont été testés dans nos machines et sont spécialement conçus pour les machines à laver modernes.

Afin que vous obtieniez un excellent rendement de nos machines et de très bons résultats de lavage, nous vous recommandons ARIEL et SKIP.

Service consommateur ARIEL

Pour tout commentaire concernant l'échantillon gratuit d'ARIEL que vous avez trouvé dans cette machine, ou pour tout conseil de lavage : Téléphonez au Service Consommateur ARIEL

N° Azur 0801638639

PHXAPSELOCAL

ou écrivez à ARIEL

B. P. 107

92201 Neuilly-sur-Seine

VOUS DEVEZ TROUVER UN ECHANTILLON DE SKIP À L'INTÉRIEUR DE VOTRE NOUVÉLLE MACHINE.

Mis au point conjointement avec le fabricant de votre lave-linge, SKIP vous assure, dès les basses températures, une propreté irréprochable.

Pour toute information concernant SKIP, merci de contacter le Service Consommateurs LEVER :

N° Azur 0801393939

PENXAPPELOGA

85Ko119

Service Relations - Consommateurs VEDETTE

BP 9526 - 95069 Cergy-Pontoise - Tél : [phone]

Internet: http://www.vedette.com - Minitel : 3615 VEDETTE (0,20 la minute)

mérite votre confiance

VEDETTE - 7, rue Becquerel - 92854 Rueil-Malmaison Cedex

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Brandt Appliances - SAS au capital de 40.000 euros, RCS Nanterre sous le n° B 440 302 347
