Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécurité Danger Ce symbole met en garde contre les dommages pour les personnes.
■ Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié. ■ Les travaux électriques ne devront être effectués que par des électriciens.
Les indications précédées du mot "Remarque" contiennent des informations supplémentaires. Destinataires La présente notice est destinée aux utilisateurs de l’installation de chauffage. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) présentant des capacités physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toutefois cela devait être le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opératoire par une personne habilitée. Attention Surveillez les enfants. Veillez à ce qu'ils ne jouent pas avec l'appareil. 5586 650-F
2 Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves. ■ Ne pas fumer ! Eviter toute flamme nue et toute formation d’étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. ■ Fermer la vanne d’alimentation de gaz. ■ Ouvrir les fenêtres et les portes. ■ Eloigner les personnes de la zone de danger. ■ Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bâtiment. ■ Faire couper l'alimentation électrique du bâtiment depuis un emplacement sûr (à l'extérieur du bâtiment). Comportement en cas d’odeur de fumées
Il y a risque de brûlures et d'explosion en cas d’incendie. ■ Arrêter l’installation de chauffage. ■ Fermer la vanne d’alimentation de gaz. ■ Utilisez un extincteur contrôlé des classes ABC. Conditions à remplir par la chaufferie
(contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). ■ Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). ■ Ne pas obturer les arrivées d’air existantes.
Les fumées peuvent entraîner des intoxications mortelles. ■ Fermer les portes des pièces d’habitation.
Les composants qui n’ont pas été contrôlés avec l’installation de chauffage risquent de provoquer des dommages sur l’installation de chauffage ou des dysfonctionnements. Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.
■ Avec aquastat de surveillance de protection contre le gel ■ Sans aquastat de surveillance de protection contre le gel (mise hors service)
15 Régler la température ambiante Régler le programme de fonctionnement pour le chauffage des pièces Régler la programmation horaire pour le chauffage des pièces Modifier le comportement de la chaudière Couper le chauffage des pièces
18 Arrêter la production d'eau chaude sanitaire
Régler l'heure et la date Sélectionner la langue Régler l'unité de température (°C/°F) Rétablir le réglage usine
Interroger le message d'entretien Interroger le message de défaut ■ Message de défaut sur la Vitotronic 300-K ■ Message de défaut sur la Vitotronic100
38 "Défaut" est affiché sur la Vitotronic 300-K Le symbole "ã" est affiché sur la Vitotronic 100 "Entretien" est affiché sur la Vitotronic 300-K Le symbole "ë" est affiché sur la Vitotronic 100 "Télécommande" est affiché sur la Vitotronic 300-K "Demande externe" est affiché sur la Vitotronic 300-K "Commande centrale" est affiché sur la Vitotronic 300-K "Séchage chape" est affiché sur la Vitotronic 300-K "Sans fonction" est affiché sur la Vitotronic 300-K
46 La régulation est préréglée en usine sur mode chauffage et production d'eau chaude sanitaire : ■ Vitotronic 100 : " " ■ Entre 22 heures et 6 heures, les pièces sont chauffées à une température ambiante réduite de 3 °C (mode chauffage réduit, protection contre le gel). ■ Votre chauffagiste pourra effectuer pour vous d'autres réglages au moment de la première mise en service. Vous pouvez modifier à votre guise tous les réglages (voir chapitre "Chauffage des pièces").
■ Entre 5 heures 30 et 22 heures, l'eau sanitaire est chauffée à la consigne de température ECS de 50 °C. La pompe de bouclage ECS (si existante) est enclenchée. ■ Le ballon d'eau chaude n'est pas réchauffé entre 22 heures et 5 heures 30. La pompe de bouclage ECS (si existante) est arrêtée. ■ Votre chauffagiste pourra effectuer pour vous d'autres réglages au moment de la première mise en service. Vous pouvez modifier à votre guise tous les réglages (voir chapitre "Production d'eau chaude sanitaire"). Protection contre le gel ■ Votre chaudière et votre ballon d'eau chaude sont protégés contre le gel. Inversion heure d'hiver/heure d'été ■ Cette inversion est effectuée automatiquement.
Vitotronic 100 peut être installé sur un socle pour montage mural. Celui-ci est disponible en option. Votre chauffagiste vous fournira toutes les informations à ce sujet.

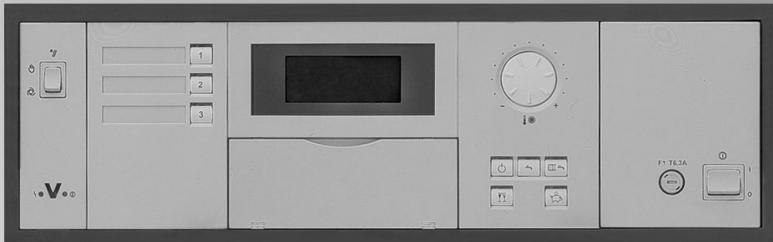

Si votre installation comporte une commande à distance, les réglages peuvent également être effectués sur celle-ci. Notice d'utilisation de la commande à distance Le réglage du programme de fonctionnement et les interrogations possibles de la Vitotronic 100 sont décrits dans cette notice d'utilisation.

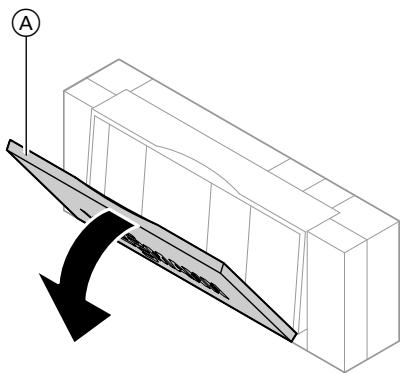

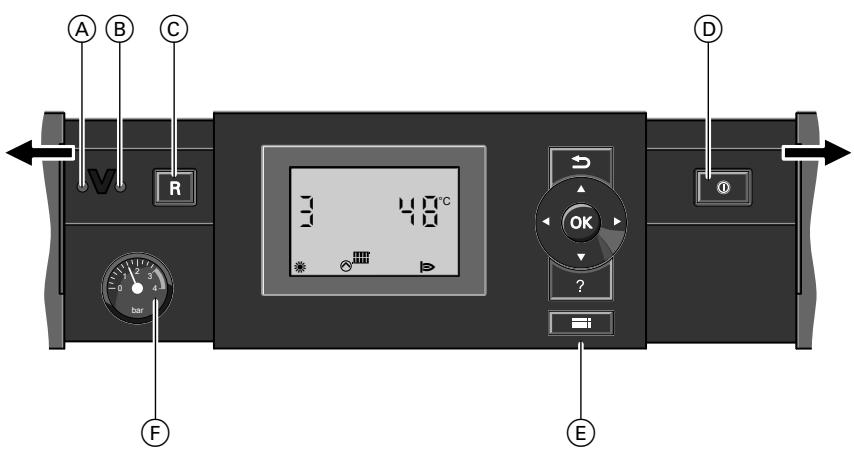

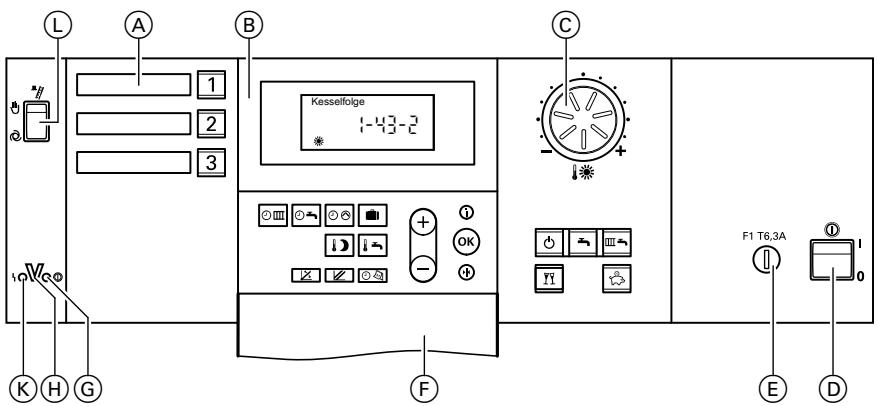

Faire défiler le menu ou régler des valeurs C Touche de réarmement D Interrupteur d’alimentation électrique E Module de commande F Manomètre (indicateur de pression)
Sans fonction Accès au menu pour les réglages et les interrogations
Revenir en arrière d'une étape dans le menu Touches curseur Faire défiler le menu ou régler des valeurs
Dans les installations à plusieurs chaudières, le numéro de chaudière est affiché dans l'affichage de base de chaque Vitotronic 100. Exemple : La chaudière numéro "3"

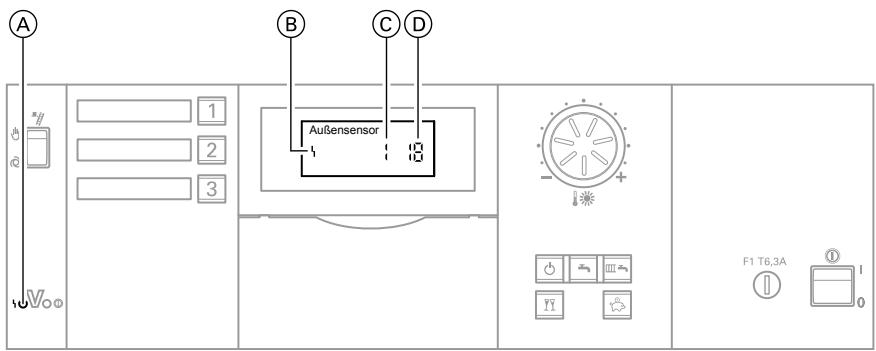

Message de défaut du brûleur Affichages Température Aquastat de surveillance de protection contre le gel Chauffage des pièces Pompe de circuit de chauffage en marche Brûleur en marche Réglage usine
Programmation horaire pour le A chauffage des pièces (voir page 20) Programmation horaire pour la B production d'eau chaude sanitaire (voir page 29) Programmation horaire pour la C pompe de bouclage ECS (voir page 32)
J chauffe (voir page 22) Heure/date (voir page 35) D Marche de veille K Eau chaude seule L'affichage de base indique la cascade de chaudières.
Réglage et affichage de l'heure S Fonction marche provisoire activée Q Réception radio des signaux horaires (uniquement avec un récepteur de radio-pilotage disponible comme accessoire) U Message de défaut w
Chauffage des pièces à la température ambiante réduite ep, sp, mp La pompe de circuit de chauffage fonctionne Vanne mélangeuse ouverte Vanne mélangeuse fermée
Les touches suivantes sont éclairées : ■ Touche !, ? ou § ■ Touche G, L ou K 2. Vérifiez si les ouvertures d'admission et d'évacuation d'air dans le local d'installation sont ouvertes et si elles ne sont pas obstruées. Remarque Dans le cas du fonctionnement avec une cheminée, l'air de combustion est prélevé dans le local d'installation. 3. Ouvrez la vanne d'alimentation gaz.
5. Enclenchez l'interrupteur d'alimentation électrique " " sur toutes les Vitotronic 100 et sur la Vitotronic 300-K. Peu de temps après, l'affichage de base apparaît sur l'écran et le voyant de fonctionnement vert est allumé. Votre installation de chauffage et, si existantes, les commandes à distance, sont désormais opérationnelles. Remarque " " doit être réglé sur chaque Vitotronic 100, sinon la Vitotronic 300-K ne peut utiliser la chaudière concernée pour la production de chaleur.
Demandez à votre chauffagiste de vous expliquer l'emplacement et l'utilisation de ces éléments.
Avec aquastat de surveillance de protection contre le gel Sélectionnez le programme de fonctionnement " " pour l'aquastat de surveillance de protection contre le gel (marche de veille).

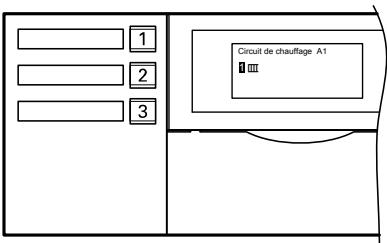

Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité.
■ Pas de production d'eau chaude sanitaire. ■ La protection contre le gel de la chaudière et du ballon d'eau chaude est active. Remarque Les circulateurs sont enclenchés brièvement toutes les 24 heures pour éviter leur grippage. Arrêt d'une seule chaudière Appuyez sur les touches suivantes de la Vitotronic 100 :
Sélectionnez un autre programme de fonctionnement. Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. G pour "Chauff+eau chaude" : les pièces du circuit de chauffage sont chauffées, de l'eau chaude sanitaire est produite ou L
5. OK pour confirmer, le programme de fonctionnement sélectionné est activé.
" " pour la production d’eau chaude sanitaire (régime d'été) : vous ne pouvez pas régler le programme de fonctionnement " ". Vitotronic 100 et sur la Vitotronic 300-K. 2. Fermez la vanne d'alimentation gaz. Remarque Demandez à votre chauffagiste de vous expliquer l'emplacement et l'utilisation de ces composants. 3. Coupez la tension d'alimentation secteur de l'installation de chauffage, par ex. au niveau du fusible dédié ou de l'interrupteur principal.
Vous effectuez les réglages pour le chauffage des pièces sur la Vitotronic 300-K. Si vous souhaitez chauffer les pièces, vérifiez les points suivants : ■ Avez-vous sélectionné le circuit de chauffage ? Réglage, voir page 14. ■ Avez-vous réglé la température ambiante souhaitée ? Réglage, voir page 18. pour la "Temp.amb.réduite" ; la température actuellement réglée clignote. Remarque Lors du réglage de la température ambiante réduite sur 3 °C, "Hors gel" est affiché.
Sur la Vitotronic 100, vous ne pouvez régler ni la température ambiante, ni la température d'eau de chaudière.
■ entre les plages horaires du mode chauffage normal (voir page 20) ■ dans le cadre du programme vacances (voir page 26)
Réglage usine : "Chauff+eau chaude" Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité.
■ L'eau chaude est réchauffée d'après la température d'eau chaude spécifiée et la programmation horaire.
6 à 22 heures a été réglée en usine pour tous les jours de la semaine. ■ Vous pouvez choisir jusqu'à 4 plages horaires par jour pour le mode chauffage normal. Pour chaque plage horaire, réglez l'heure de début et l'heure de fin. Entre ces plages horaires, les pièces sont chauffées à la température ambiante réduite (voir page 18). Si aucune plage horaire n'est réglée, les pièces sont chauffées tout au long de la journée à la température ambiante réduite. ■ Vous pouvez régler de manière spécifique la programmation horaire. Lors du réglage, tenez compte du fait que votre installation de chauffage a besoin d'un certain temps pour chauffer les pièces à la température souhaitée. ■ Vous pouvez contrôler la programmation horaire actuelle comme suit : – Appuyez sur !, ? ou §. – Maintenez A+c enfoncées en même temps, les plages horaires s'affichent sur un bargraph.
Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. A
Remarque Si vous souhaitez interrompre les réglages de la programmation horaire, appuyez de nouveau sur la touche A et confirmez avec d.
Prog. chauffage 1-7 "Mar" etc. soit affiché, si vous souhaitez régler d'autres plages horaires pour le jour de semaine affiché Prog. chauffage
"Chauff.arrêt 1" est affiché.
"Chauff.marche 2" est affiché.
Effacer une plage horaire Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -". Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. A pour "Prog.chauffage". 3. d
Vous pouvez modifier le comportement de la chaudière si la température ambiante ne correspond pas à vos souhaits pendant une durée prolongée. Vous pouvez influer sur le comportement de la chaudière en modifiant la pente et la parallèle. Vous trouverez davantage d'informations sur la courbe de chauffe dans les définitions en annexe (page 52). Observez l'évolution du comportement pendant plusieurs jours (attendez si possible un changement important de la météo) avant de modifier à nouveau les réglages. Effectuez les modifications brèves de la température ambiante avec le bouton "ts" (voir page 18) ou avec la touche E (voir page 18).
Aidez-vous du tableau page 23 pour le réglage.

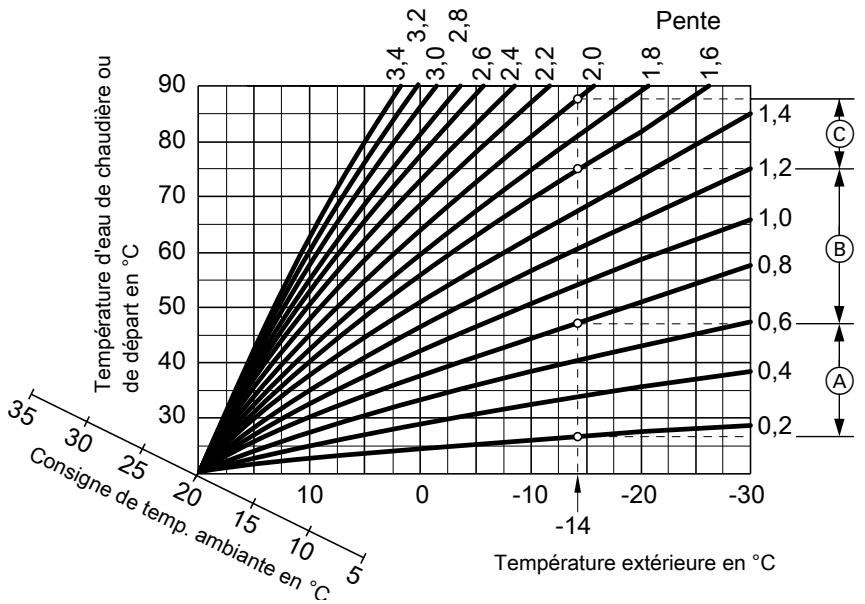

Un réglage de la pente ou de la parallèle sur une valeur trop élevée ou trop basse n'occasionne pas de dommages à l'installation de chauffage. Comportement de la chaudière La pièce d'habitation est trop froide durant la saison froide
Réglez la pente de la courbe de chauffe sur la valeur immédiatement supérieure (par ex. 1,5)
Réglez la pente de la trop chaude durant la sai- courbe de chauffe sur la son froide valeur immédiatement inférieure (par ex. 1,3) La pièce d'habitation est trop froide en demi-saison et durant la saison froide
Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. L pour "Eau chaude seule" (régime d'été, pas de chauffage des pièces) ou
Cette fonction vous permet de modifier la température ambiante pendant quelques heures, par exemple si des invités restent plus longtemps un soir. Il n'est alors pas nécessaire de modifier les réglages de base effectués. Avec cette fonction, l'eau chaude est réchauffée à la température de consigne réglée.
■ L'eau chaude est réchauffée à la consigne de température réglée.
1. !/?/§ pour le circuit de chauffage souhaité.
Pour économiser l'énergie, par ex. en cas d'absence prolongée durant les vacances, vous pouvez activer le "Prog.vacances". La régulation est réglée de manière à ce que le programme vacances agisse sur tous les circuits de chauffage. Si vous souhaitez modifier ce réglage, veuillez vous adresser à votre chauffagiste.
Remarque Si vous souhaitez interrompre le réglage du programme vacances, appuyez de nouveau sur la touche H. 2. d pour "Départ vacances" (la date actuelle est affichée). 3. a pour la date de départ souhaité. Départ vacances Sam 04.08.07
■ Programme de fonctionnement "Eau chaude seule" : seul l'aquastat de surveillance de protection contre le gel de la chaudière et du ballon d'eau chaude est activé pour tous les circuits de chauffage.
■ Sélectionnez la valeur souhaitée avec a/b. ■ Appuyez sur la touche d pour confirmer ; la valeur de température ne clignote plus et est enregistrée. Remarque Cette modification s'applique de façon générale à la température ambiante réduite qui, si souhaité, doit être modifiée au terme du programme vacances. Arrêter ou effacer le programme vacances
Vitotronic 300-K : 1. F
(avec chauffage des pièces) ou
La régulation est réglée de manière à ce que la production d'eau chaude sanitaire agisse sur tous les circuits de chauffage. Si vous souhaitez modifier ce réglage, veuillez vous adresser à votre chauffagiste.
Vitotronic 300-K : à la consigne de température. Afin que vous disposiez d'une quantité suffisante d'eau chaude dès le début du mode chauffage normal, la plage horaire de production d'eau chaude sanitaire débute une demi-heure avant la plage horaire du mode chauffage normal.
Lors du réglage, tenez compte du fait que votre installation de chauffage a besoin d'un certain temps pour chauffer l'eau chaude à la température souhaitée. ■ Vous pouvez contrôler la programmation horaire actuelle comme suit : – Appuyez sur !, ? ou §. – Maintenez B+c enfoncées en même temps, les plages horaires s'affichent sur un bargraph.
6. a/b jusqu'à ce que "Lun", "Mar" etc. soit affiché, si vous souhaitez régler d'autres plages horaires pour le jour de semaine affiché. Prog. eau chaude Lun
"Spécifique?" n'est pas encore affiché à l'écran. 4. d
Si différentes plages horaires sont réglées pour les différents jours de la semaine et que vous souhaitez régler de nouveau des plages horaires identiques pour tous les jours de la semaine, appuyez sur la touche d lorsque "1–7" est affiché. Toutes les plages horaires sont remises à l'état de livraison.
Prog. eau chaude 1-7 1. !/?/§ pour le circuit de chauffage souhaité.
"Automatique?" n'est pas encore affiché à l'écran. 4. d
Au moins un circuit de chauffage de votre installation ne doit pas être en marche de veille. Appuyez sur les touches suivantes de la Vitotronic 300-K :
Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -".
Vitotronic 300-K : 2. M pour "Régime réception". Régime réceptions °C
Installation de chauffage avec pompe de bouclage ECS Vous trouverez davantage d'informations sur la pompe de bouclage ECS sous "Définitions" page 55. ■ Le mode automatique a été réglé en usine pour la pompe de bouclage ECS. Autrement dit, la pompe de bouclage ECS est enclenchée parallèlement à la programmation horaire pour la production d'eau chaude sanitaire (voir page 29). ■ Si vous ne souhaitez pas de mode automatique, vous pouvez sélectionner de manière spécifique jusqu'à 4 plages horaires pour la pompe de bouclage ECS par jour. Pour chaque plage horaire, réglez l'heure de début et l'heure de fin. ■ Vous pouvez contrôler la programmation horaire actuelle comme suit : – Appuyez sur !, ? ou §. – Maintenez C+c enfoncées en même temps, les plages horaires s'affichent sur un bargraph.
L'activation de la pompe de bouclage ECS n'est judicieuse que pendant les périodes de soutirage d'eau chaude. Pour régler une programmation horaire pour la pompe de bouclage ECS C, procédez de manière analogue au réglage d'une programmation horaire pour la production d'eau chaude sanitaire B (voir page 29). Effacer une plage horaire pour la pompe de bouclage ECS Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -". Procédez de manière analogue à l'effacement d'une plage horaire pour la production d'eau chaude sanitaire (voir page 31)
Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. K pour "Mise en veille". Vous ne souhaitez pas produire d'eau chaude sanitaire mais chauffer les pièces. Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. G pour "Chauff+eau chaude".
Vous effectuez les réglages du sélecteur de cascade de chaudières sur la Vitotronic 300-K.
Cascade de chaudières
■ Les chaudières après le premier tiret sont disponibles pour le chauffage, mais ne sont pas utilisées actuellement. ■ Les chaudières après le deuxième tiret sont verrouillées (ne sont pas disponibles pour la production d'eau chaude sanitaire pour la Vitotronic 300-K, par ex. parce qu'elles sont réglées sur "marche de veille").
Cascade de chaudières
Vitotronic 300-K : 1. M/N pendant environ 2 s en même temps jusqu'à ce que l'ordre de cascade de chaudières soit affiché.
L'heure et la date ont été réglées en usine. Si votre installation de chauffage est restée hors service pendant une durée prolongée, il peut être nécessaire de régler l'heure et la date.
Vitotronic 300-K : pour "Heure".
Appuyez sur les touches suivantes de la Vitotronic 300-K :
2. c "N° participant" est affiché. 3. b pour la langue souhaitée. Français i
Appuyez sur les touches suivantes de la Vitotronic 100 : 1.
Appuyez sur les touches suivantes de la Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. e pour "Régl. de base"
Les réglages et valeurs suivants sont réinitialisés : ■ Consigne de température ambiante ■ Consigne de température ECS ■ Programmation horaire pour le chauffage des pièces ■ Programmation horaire pour la production d'eau chaude sanitaire ■ Programmation horaire pour la pompe de bouclage ECS ■ Effacement du régime réceptions ■ Effacement du régime économique ■ Effacement du programme vacances ■ Pente et parallèle de la courbe de chauffe
Appuyez sur les touches suivantes de la Vitotronic 100 : 1.
6. OK pour confirmer, la valeur est remise à zéro.
Le mode d'interrogation est quitté automatiquement au bout de 30 mn ou si vous appuyez sur .
Affichage à Signification Remarques l'écran
3 "0" le nombre de démarrages du brûleur. 38
Vitotronic 300-K : 1. !/?/§ pour le circuit de chauffage souhaité. 2. c
N° participant i ■ Température de fumées – si une sonde de température de fumées est raccordée ■ Sonde 17A – sans fonction ■ Sonde 17B – si une sonde est raccordée ■ Température ECS – température d'eau chaude
■ Température ECS 2 – température d'eau chaude, si 2 sondes de température ECS sont raccordées ■ Température de départ – pour circuit de chauffage avec vanne mélangeuse ■ Temp. ambiante normale – consigne ■ Temp. ambiante – valeur effective, si une commande à distance est raccordée ■ Température ECS solaire – température d'eau chaude en régime solaire ■ Temp. capteurs – en association avec une installation solaire ■ Energie solaire – affichage en kWh, en association avec une installation solaire ■ Heure ■ Date ■ Brûleur marche/arrêt Si votre installation de chauffage nécessite un entretien, le symbole " " clignote sur l'écran de la Vitotronic 100 et la périodicité d'entretien atteinte est affichée.
Aucun message d'entretien n'est affiché sur la Vitotronic 300-K.
Message d'alerte pour l'entretien avec une périodicité d'entretien de 2500 heures de fonctionnement du brûleur :
B Symbole de défaut
éviterez éventuellement des frais de déplacement supplémentaires.
Avec "Acquitter ? Oui", vous confirmez avoir pris connaissance du défaut. 5. d Appuyez sur les touches suivantes : 1. d 1. c 2. a/b pour un défaut acquitté. Remarque Si le défaut n'a pas été éliminé, le message de défaut réapparaîtra le lendemain à 7 heures. Le voyant de dérangement rouge clignote jusqu'à ce que le défaut ait été éliminé.
Code de défaut affiché : "50"
■ Si vous avez raccordé un dispositif de signalisation (par ex. un avertisseur sonore) pour les messages de défaut, l'acquittement du message de défaut arrête celui-ci. ■ Si le défaut ne peut être éliminé qu'ultérieurement, le message de défaut réapparaît le lendemain.
■ Contrôlez le fusible du tableau de distribution électrique et enclenchez-le si nécessaire (fusible de l'installation domestique) La régulation ou la commande à distance Contrôlez et rectifiez si nécessaire les est mal réglée réglages : ■ Sur toutes les Vitotronic 100 : " " doit être réglé (voir page 16) ■ Sur la Vitotronic 300-K : – "Chauff+eau chaude" doit être réglé pour le circuit de chauffage (voir page 19) – Température ambiante (voir page 18) – Heure (voir page 35) à température (p s'éteint à l'écran) priorité de la production d'eau chaude sanitaire (wp sur l'écran)
L'installation de chauffage est à l'arrêt, le voyant de fonctionnement (vert) est éteint
Interrogez la nature du défaut (voir 300-K et le voyant de dérangement rouge page 41) et informez le chauffagiste clignote (voir page 41) Le symbole " " est affiché sur la Appuyez sur la touche "R" (voir figure Vitotronic 100 page 10). Acquittez le message de défaut avec OK (voir page 42). Communiquez le code de défaut à votre chauffagiste si le défaut se reproduit. Le symbole " " est affiché sur la Communiquez le code de défaut à votre Vitotronic 100 chauffagiste. Acquittez le message de défaut avec OK (voir page 42).
300-K et le voyant de dérangement rouge page 41) et informez le chauffagiste clignote (voir page 41) Le symbole " " est affiché sur la Communiquez le code de défaut à votre Vitotronic 100. chauffagiste. Acquittez le message de défaut avec OK (voir page 42). Le commutateur de marche provisoire Réglez le commutateur de marche provi"S" est sur "h" soire "S" sur "a" (voir page 12)
La régulation ou la commande à distance Contrôlez et rectifiez si nécessaire les est mal réglée réglages : ■ Sur toutes les Vitotronic 100 : " " doit être réglé (voir page 16) ■ Sur la Vitotronic 300-K : – La production d’eau chaude sanitaire doit être autorisée (voir page 28) Interrogez la nature du défaut (voir 300-K et le voyant de dérangement rouge page 41) et informez le chauffagiste clignote (voir page 41) Le symbole " " est affiché sur la Appuyez sur la touche "R" (voir figure Vitotronic 100 page 10). Acquittez le message de défaut avec OK (voir page 42). Communiquez le code de défaut à votre chauffagiste si le défaut se reproduit. Le symbole " " est affiché sur la Communiquez le code de défaut à votre Vitotronic 100 chauffagiste. Acquittez le message de défaut avec OK (voir page 42). 47
Le commutateur de marche provisoire "S" est sur "h"
Contrôlez et rectifiez si nécessaire la température d'eau chaude (voir page 28) Réglez le commutateur de marche provisoire "S" sur "a" (voir page 12)
Cause La chaudière est verrouillée pour la cascade
Faites libérer la chaudière par le chauffagiste
Défaut de l'installation de chauffage
Procédez de la manière décrite page 42.
Cause Défaut de l'installation de chauffage
Procédez de la manière décrite page 42.
Une échéance d'entretien programmée par votre chauffagiste est atteinte.
Procédez de la manière décrite page 40.
Elimination Une commande à distance est raccordée Les réglages et les interrogations doivent au circuit de chauffage. être effectués sur la commande à distance (voir notice d’utilisation spécifique)
Le programme de fonctionnement réglé sur la régulation a été inversé par un organe de commande externe.
Elimination du défaut pas nécessaire. L'inversion du programme de fonctionnement a été prescrite par un réglage manuel.
Elimination Le réglage du programme de fonctionne- — ment ou du programme vacances est adopté par le circuit de chauffage sur lequel "Commande centrale" a été réglée.
La fonction séchage de chape est activée
Attendez que la fonction soit terminée
Plus la chaudière est encrassée, plus la température des fumées augmente et donc les déperditions énergétiques. La chaudière fait l'objet d'un entretien annuel obligatoire selon la législation en vigueur. Ballon d’eau chaude sanitaire (si présent) Il est recommandé d'effectuer des travaux d’entretien et de nettoyage au plus tard deux années après la mise en service puis à intervalles réguliers. Le nettoyage de l’intérieur du ballon d’eau chaude sanitaire, y compris des raccords eau froide et eau chaude ne devra être effectué que par un chauffagiste qualifié. Si un organe de traitement de l’eau (comme un adoucisseur) est implanté dans l’arrivée d’eau froide du ballon, refaire le plein en temps utile. Veuillez respecter la notice du fabricant. 50
Vitocell 100 : Nous conseillons de faire contrôler l’aptitude à la fonction de l’anode au magnésium tous les ans par le chauffagiste. Ce contrôle peut être réalisé sans interruption du fonctionnement de l’installation. Le chauffagiste mesure le courant de protection à l’aide d’un contrôleur d’anode. Soupape de sécurité (ballon d’eau chaude sanitaire) Le fonctionnement de la soupape de sécurité devra être contrôlé par l'utilisateur ou le chauffagiste tous les six mois en manœuvrant légèrement cet organe. Il y a risque d’encrassement du siège de la soupape (voir notice d'utilisation du fabricant de la soupape de sécurité). Filtre d'eau sanitaire (si l'installation en est équipée) Pour des raisons d'hygiène : ■ la cartouche filtrante sera remplacée tous les 6 mois (contrôle visuel tous les 2 mois) sur les filtres sans rinçage à contre-courant. ■ les filtres à rinçage à contre-courant seront rincés tous les deux mois.
Vous avez le choix entre les programmes de fonctionnement suivants : ■ "Chauff+eau chaude" Les pièces sont chauffées, de l'eau chaude sanitaire est produite (régime d'hiver). ■ "Eau chaude seule" De l'eau chaude sanitaire est produite, les pièces ne sont pas chauffées (régime d'été). ■ "Mise en veille" La protection contre le gel de la chaudière et du ballon d'eau chaude est active, les pièces ne sont pas chauffées, il n'y a pas de production d'eau chaude sanitaire.
Il n'existe pas de programme de fonctionnement pour le chauffage des pièces sans production d'eau chaude sanitaire. Lorsque le chauffage des pièces est nécessaire, on a généralement également besoin d'eau chaude (régime d'hiver). Si vous souhaitez malgré tout ne disposer que du chauffage, sélectionnez le programme de fonctionnement "Chauff +eau chaude" et réglez la température d'eau chaude sur 10 °C (voir page 33). Vous évitez ainsi de chauffer inutilement de l'eau sanitaire mais le ballon d'eau chaude est protégé contre le gel. Etat de fonctionnement Dans le programme de fonctionnement "Chauff+eau chaude", l'état de fonctionnement "mode chauffage normal" (voir page 54) change en "mode chauffage réduit" (voir page 54) et inversement. Les heures d'inversion de l'état de fonctionnement sont définies lors du réglage de la programmation horaire. Equipement de motorisation pour circuit de chauffage avec vanne mélangeuse

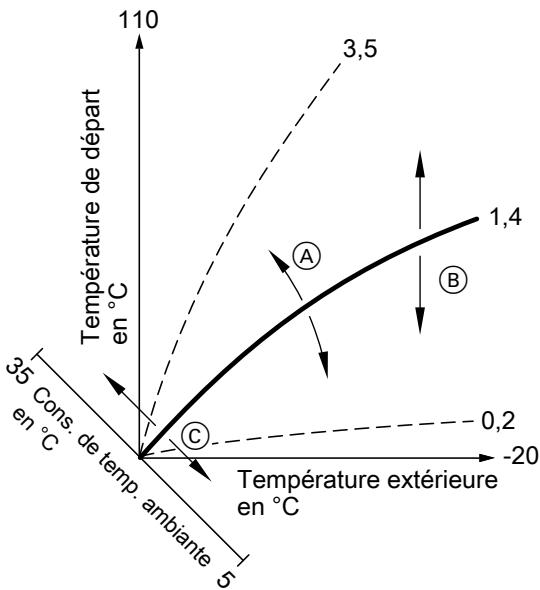

Voir "Vanne mélangeuse". Pour disposer d'une chaleur suffisante avec une consommation minime de combustible quelle que soit la température extérieure, il est nécessaire de tenir compte des particularités de votre bâtiment et de votre installation de chauffage. C'est pourquoi votre chauffagiste règle la courbe de chauffe.
C Installation de chauffage avec une température d’eau de chaudière supérieure à 75 °C, pente de 1,6 à 2,0 110
Pendant les périodes au cours desquelles vous êtes à la maison la journée, chauffez les pièces dans le mode normal. Définissez les périodes à l'aide de la programmation horaire pour le chauffage des pièces. Au cours de ces périodes, les pièces sont chauffées à la température ambiante normale. Température ambiante normale
Pompe assurant la circulation de l'eau de chauffage dans le circuit de chauffage.
L'air de combustion est prélevé dans le local dans lequel se trouve la chaudière.
Mode chauffage réduit Durant les périodes d'absence ou la nuit, chauffez les pièces en mode chauffage réduit (mode d'abaissement). Définissez les périodes à l'aide de la programmation horaire pour le chauffage des pièces. Au cours de ces périodes, les pièces sont chauffées à la température ambiante réduite.
Dispositif de sécurité qui doit être monté par le chauffagiste sur la conduite d'eau froide. La soupape de sécurité s'ouvre automatiquement pour éviter un excès de pression dans le ballon d'eau chaude.
Marche en fonction de la température extérieure
En association avec des installations solaires. La pompe du circuit solaire fait circuler le fluide caloporteur refroidi de l'échangeur de chaleur du ballon d'eau chaude dans les capteurs. Consigne de température Température prescrite qui doit être atteinte, par ex. consigne de température d'eau chaude. Régime d'été
Vous disposez ainsi très rapidement d'eau chaude au point de soutirage.
Pendant la saison chaude, au cours de laquelle le chauffage des pièces est inutile, vous pouvez arrêter le chauffage. La chaudière reste en service pour la production d'eau chaude sanitaire.
Ainsi, l'installation ne produit pas plus de chaleur que nécessaire pour chauffer les pièces à la consigne de température ambiante réglée. La température extérieure est mesurée par une sonde située à l'extérieur du bâtiment et transmise à la régulation.
