MIN 32 L - Table de cuisson induction SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson induction
Marque	SCHOLTES
Modèle	MIN 32 L
Nombre de foyers	2
Diamètre des foyers	160 mm (1400 W) et 200 mm (2300 W)
Puissance totale	3700 W
Tension d'alimentation	230 V ~ 50/60 Hz
Dimensions (L x P x H)	290 x 520 x 50 mm (approx.)
Poids	Environ 6 kg
Matériau de la surface	Vitrocéramique
Type de commande	Tactile (Touch Control)
Fonctions	Minuterie, maintien au chaud (Lo), verrouillage enfants (Key-Lock), indicateur de chaleur résiduelle, arrêt automatique
Sécurité	Détection de casserole, arrêt automatique en cas de surchauffe, verrouillage des touches
Nettoyage	Raclette et nettoyant spécifique pour vitrocéramique (Sidol ou Stanfix)
Installation	Encastrable, ne pas installer au-dessus d'un four sans ventilation adaptée
Câble d'alimentation	Inclus, adapté à la puissance
Indice de réparabilité	Non communiqué par le fabricant
Pièces détachées	Disponibles auprès du service après-vente agréé

FOIRE AUX QUESTIONS - MIN 32 L SCHOLTES

Comment allumer la table de cuisson ?

Appuyez sur la touche ON/OFF pendant 1 seconde. Un bip retentit et l'afficheur du foyer affiche '0'. Si aucune commande n'est effectuée dans les 10 secondes, la table s'éteint automatiquement.

Comment utiliser la minuterie ?

Sélectionnez un foyer allumé, puis appuyez sur la touche minuterie. Le voyant clignote. Utilisez les touches + et - pour régler le temps de 1 à 99 minutes. Le compte à rebours démarre automatiquement. À la fin, le foyer s'éteint et une alarme retentit.

Comment verrouiller les touches (sécurité enfants) ?

Appuyez sur la touche Key-Lock (cadenas). Le voyant correspondant s'allume. Toutes les touches sont verrouillées, sauf la touche ON/OFF. Pour déverrouiller, appuyez à nouveau sur Key-Lock.

Que signifie l'affichage 'H' sur un foyer ?

Le 'H' indique une chaleur résiduelle : la surface est encore chaude (plus de 60°C). Ne touchez pas le foyer tant que le 'H' est affiché. Il disparaît lorsque la température descend sous le seuil de sécurité.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond plat et magnétique (l'aimant doit adhérer). Privilégiez l'acier inoxydable ferritique, la fonte émaillée ou les casseroles spéciales induction. Évitez le verre, la céramique, l'aluminium et le cuivre.

Comment nettoyer la surface vitrocéramique ?

Utilisez une raclette pour retirer les résidus alimentaires et le sucre fondu. Appliquez un nettoyant spécifique (Sidol ou Stanfix) avec un chiffon doux, rincez et essuyez. Ne pas utiliser d'éponges abrasives, de produits agressifs ou de nettoyeur vapeur.

Que faire si la table ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Assurez-vous qu'une casserole est placée sur le foyer (sans casserole, le système ne démarre pas). Si le problème persiste, débranchez l'appareil pendant une heure, puis réessayez. Contactez le service après-vente si nécessaire.

Comment utiliser la fonction maintien au chaud (Lo) ?

Appuyez sur la touche - jusqu'à atteindre le niveau entre 0 et 1. L'afficheur indique 'Lo'. Le foyer maintient une faible puissance pour garder les aliments au chaud. Pour éteindre, appuyez à nouveau sur - jusqu'à '0'.

Que faire en cas de fissure sur la vitre ?

Si vous constatez une fissure, même légère, débranchez immédiatement l'appareil pour éviter un risque d'électrocution. Ne pas utiliser la table et contactez le service après-vente pour un remplacement de la vitre.

Où trouver le numéro de service après-vente ?

Le numéro de service est indiqué sur la plaque signalétique située sous l'appareil, après le mot 'SERVICE'. Notez le modèle et le numéro de service avant de contacter le support.

MODE D'EMPLOI MIN 32 L SCHOLTES

Principe de fonctionnement, 20

Notice d'emploi

Installation, 20

Emploi, 20

Entretien, 22

Modalités d'installation

Installation, 24

Positionnement, 24

Branchement électrique, 24

Assistance, 26

MIN 32 (L)

Merci et sincères félicitations pour l'achat que vous avez fait. Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement rodé pour satisfaire toutes vos exigences d'une cuisson parfaite. Veuillez lire attentivement les instructions simples portées sur cette notice qui vous permettront d'obtenir d'excellents résultats dans la première utilisation. Nous vous souhaitons une entière et pleine satisfaction quant à l'utilisation de cet appareil moderne.

LE CONSTRUCTEUR

Principe de fonctionnement (fig. 1)

Il se base sur les propriétés électromagnétiques de la plupart des récipients de cuisson. Le circuit électronique contrôle le fonctionnement de la bobine (inducteur) qui crée un champ magnétique. C'est le récipient de cuisson même qui transmet la chaleur aux aliments. La cuisson a lieu comme décrit ci-dessous.

• déperdition minimale (haut rendement)
• le système s'arrête automatiquement si l'on retire ou seulement soulève la casserole
• le système électronique garantit le maximum de flexibilité et de précision de réglage.

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur. En ce qui concerne les instructions spécifiques, voir la partie réservée à l'installateur.

IMPORTANT: L'emploi de cet appareil ne doit pas être confié à des personnes (enfants compris) dont les capacités mentales et physiques sont réduites ou qui manquent d'expérience et de connaissance, si elles n'ont pas reçu auparavant les instructions d'emploi adéquates concernant leur sécurité de la part de personnes responsables.

Les enfants doivent être surveillés afin d'être sûr qu'ils ne jouent pas avec l'appareil.

Utilisation

Placer d'abord la marmite sur la zone de cuisson. L'absence de la marmite empêche le système de démarrer.

Mise en marche/arrêt du touch control (fig. 2 et 2A)

L'électronique Touch Control s'enclenche en actionnant la touche ON/OFF et en commutant le mode OFF en mode d'attente. Pour ce faire, il faut enclencher la touche ON/OFF en touche unique durant 1 sec. On percevra un bip rapide. En mode d'attente, l'afficheur du foyer de cuisson affiche statiquement "0".

Eventuellement, cet affichage peut passer au second plan à cause d'un signalement de chaleur résiduelle ou d'erreur. Si un foyer est enclenché durant le délambda de mode d'attente (10 sec), le contrôle passe en mode actif. Si aucune commande n'advient dans les 10 sec, le contrôle commute automatiquement en mode OFF avec un bip rapide.

En mode actif ou en mode d'attente, l'électronique peut être commutée à tout moment en mode OFF à l'aide de la touche ON/OFF. La fonction d'arrêt a toujours priorité durant le fonctionnement, ce qui signifie que le contrôle s'éteint même en enclenchant plusieurs touches simultanément.

Mise en marche d'un foyer

En mode d'attente ou en mode actif, un foyer peut être enclenché à l'aide des touches Plus/Moins, à moins que la zone de cuisson ne se trouve en programmation minuterie à ce moment-là (voir chapitre minuterie).

Si on commence avec la touche "+", le niveau de cuisson passe de "0" à "4". Si on commence avec la touche "-", le niveau de cuisson passe de "0" à "9".

Arrêt d'un foyer

a) En actionnant simultanément la touche “+” et “-” du foyer voulu b) en sélectionnant le niveau de cuisson « 0 » du foyer voulu à l'aide de la touche “-”

Si on éteint le dernier foyer, le contrôle commute en mode OFF après 10 sec s'il n'y a pas d'autres commandes.

Tous les foyers s'éteignent immédiatement en enclenchant la touche ON/OFF.

Niveau de cuisson et de puissance

Les niveaux de cuisson et de puissance des foyers de cuisson sont affichés à l'aide d'un afficheur spécial à 7 segments. Selon les standards, les niveaux de puissance sont affichés avec des nombres de "1" à "9".

Indicateur de chaleur résiduelle

Sert à indiquer à l'utilisateur que le verre est à une température dangereuse en cas de contact avec toute la surface au-dessus du foyer. La température est définie en suivant un modèle mathématique et une chaleur résiduelle éventuelle est indiquée par un « H » sur l'afficheur correspondant à sept segments. Le chauffage et le refroidissement sont calculés en fonction :

• du niveau de puissance sélectionné (de “0” à “9”).
• la période d'enclenchement des relais après avoir éteint le foyer.

L'afficheur correspondant affiche «H» jusqu'à ce que la température du foyer descende sous le niveau critique (< 60 °C) selon le modèle mathématique.

Fonction minuterie

La fonction minuterie peut être utilisée comme minuterie pour le foyer ou comme réveil indépendant mais jamais pour les

deux fonctions. Les deux afficheurs à 7 segments du foyer respectif servent à afficher le temps restant en minutes, jusqu'à ce que retentisse l'alarme de la minuterie.

Sélection de la minuterie

• Pour programmer la minuterie, la touche doit se couvrir en mode d'attente ou en mode actif.
• L'enclenchement de la touche minuterie sert à sélectionner la fonction minuterie pour un foyer de cuisson.
• La programmation d'une minuterie par les touches Plus/Moins est signalée par l'évoyant 8. L'évoyant clignotant de la minuterie signale que la valeur des afficheurs à 7 segments se rapporte à la minuterie et peut être modifiée. Quand un compteur continue à

fonctionner en mode OFF, le voyant de la minuterie s'éclaire statiquement. Ceci indique que la valeur sur les afficheurs se réfère à la minuterie, mais ne peut être directement modifiée momentanément. Pour ce faire, il faudrait réenclencher le contrôle.

• L'enclenchement de la touche de minuterie dépend des conditions de fonctionnement programmées auparavant.

a) Le foyer correspondant à la minuterie est enclenché (niveau de cuisson > 0) : La minuterie est programmée en référence au foyer. Quand elle est remise à zéro, elle éteint automatiquement le foyer. Il n'est pas possible de sélectionner un compteur indépendant. Une nouvelle remise à zéro de la touche minuterie commute directement à la programmation du niveau de cuisson. b) Le foyer correspondant à la minuterie est déclenché (niveau de cuisson = 0) : La minuterie est programmée indépendamment et continue à fonctionner même en OFF. Tant que le compteur fonctionne, il n'est pas possible d'enclencher le foyer.

Programmation de la valeur de la minuterie

• Suite à la sélection de la minuterie, le temps attribué clignote comme décrit ci-dessus. Avec les touches Plus/ Moins, on peut programmer le temps de compte à rebours de la minuterie.
• En commençant par la touche Plus, la première valeur affichée saute sur "01" et augmente progressivement de 1 jusqu'à un maximum de « 99 » (limite supérieure).
• En commençant par la touche Moins, la valeur affichée sur l'indication saute à "30" et diminue de un cran jusqu'à « 01 » (première limite inférieure). Une fois atteinte, un signal acoustique retentit. Pour atteindre le "00", il faut d'abord lâcher la touche Moins, puis la réenclencher. En appuyant encore sur la touche Moins, l'affichage « 00 » ne sera pas modifié (seconde limite inférieure).
• La programmation peut se faire par enclenchements permanents des touches Plus ou Moins ou par enclenchements individuels (selectionner: enclenchement de la touche, déclenchement, enclenchement, déclenchement, etc.)
• En cas d'enclenchement permanent de la touche, on constate une accélération automatique de la vitesse de réglage, cela signifie que le temps entre une étape et la suivante se réduit, jusqu'à ce que la touche reste enfoncée.
• Si dans les 10 sec (paramètre), la touche Plus ou la touche Moins n'est pas à nouveau sollicitée, après avoir sélectionné la minuterie du foyer utilisé (l'affichage reste sur « 00 »), l'indication et l'attribution des touches Plus/Moins commutent automatiquement sur le foyer.
• Quand une minuterie est utilisée comme compteur (réveil), l'indication et l'attribution des touches ne commutent pas sur le foyer, puisqu'il ne peut être enclenché.
• Une minuterie part en général avec le compte à rebours si ce dernier a été programmé avec des chiffres non égaux à 0. Exemple : la minuterie démarre avec le déclenchement de la touche Plus après avoir programmé la valeur minuterie de "01".
• Les programmesmations de minuterie sont prioritaires par rapport à la délimitation du temps de fonctionnement en présence de programmesmations de niveaux élevés de cuisson.
• On programme uniquement un réveil, le contrôle reste crit plus haut et commute en mode OFF.

Déclenchement de la minuterie/alarme de la minuterie et confirmation

• Les 10 dernières sec. avant l'échéance de la minuterie sont affichées sur l'afficheur (compte à rebours jusqu'à l'alarme).
• Une fois que le temps programmé est écoulé, l'alarme de la minuterie se déclenche, le foyer en question est immédiatement éteint.
• L'afficheur et le voyant de la minuterie clignotent en alternant le niveau de cuisson « 00 » avec « H » en cas de chaleur résiduelle.
• Le signalement de l'alarme dure au maximum 2 minutes, si l'utilisateur n'intervient pas avant.
• À la fin des 2 minutes ou en actionnant une touche quelconque, le signalement de l'alarme est suspendu. Le signal acoustique (sonnerie) et le voyant de contrôle de la minuterie sont déclenchés.

Arrêt de la minuterie/modification des programmations de la minuterie

• Il est possible de modifier la valeur programmée sur la minuterie, en mode d'attente ou actif, à tout moment après la sélection, en enclenchant la touche Plus ou Moins.
• Il est possible d'arrêter la minuterie en l'amenant sur la valeur "00" en appuyant sur la touche Moins ou en appuyant une seule fois simultanément sur les touches Plus ou Moins.

Blocage/enclenchement du verrouillage des touches

L'enclenchement de la touche Key-Lock (verrouillage des touches) en mode d'attente ou actif implique le blocage du clavier, le voyant Key-Lock « 9 » s'allume en mode statique. Le contrôle continue à travailler en mode programme mais ne peut plus être commandé par d'autres touches, sauf par la touche KeyLock ou par la touche ON/OFF.

L'arrêt avec la touche ON/OFF est possible même en état de blocage. Le voyant correspondant à la touche Key-Lock s'est allumé quand on a déclenché la touche et la fonction Key-Lock. Le voyant est à nouveau actif en cas de remise en marche (dans les 10 sec) jusqu'à ce qu'il soit déclenché à nouveau à l'aide de la touche Key-Lock. L'enclenchement/déclenchement de la fonction Key-Lock en mode OFF n'est pas possible.

Déblocage/déclenchement du verrouillage des touches key-lock

Le nouvel enclenchement de la touche Key-Lock en mode d'attente ou actif implique le déblocage du clavier et l'arrêt du voyant Key-Lock attribué. Toutes les touches capteurs peuvent être à nouveau enclenchées.

Fonction de maintenance de la température (lo temp)

La fonction de maintien de la température sert à garder au chaud les aliments prêts sur un foyer. Pour ce faire, le foyer choisi est à une faible puissance.

La fonction de maintien de la température est enclenchée en programmant le niveau de cuisson entre 0 et 1. Sur les deux indications des foyers, le symbole « Lo » s'affiche (voir ci-dessus). En diminuant les degrés de cuisson avec la touche Moins, on s'arrête au niveau de cuisson de maintien de la température. Pour commuter au niveau 0, il faut appuyer à nouveau.

Précautions

• si vous constatez l'apparition d'une fissure, même légère, sur la surface du plan de cuisson, débranchez immédiatement l'appareil
• pendant l'emploi éloignez tout matériel magnétisable tel que cartes de crédit, disquettes, calculéttes, etc.
• N'utilisez jamais de papier d'aluminium ni placez directement d'aliments enveloppés dans le papier d'aluminium sur le plan de cuisson
• n'appuyez pas d'objets métalliques tels que couteaux fourchettes, cuillères et couvercles sur la surface du plan de cuisson pour éviter qu'ils se chauffent
• si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaisonnement, limitez le temps de chauffe à une ou deux minutes
• lors de la cuisson d'aliments qui pourraient attacher sur le fond de la casserole, commence à puissance minimale et augmente progressivement tout en remuant souvent. En fin d'utilisation, éteindre en intervenant sur le dispositif prévu à cet effet (déplacer jusqu'à "0") et ne pas se fier au détecteur de marmites.

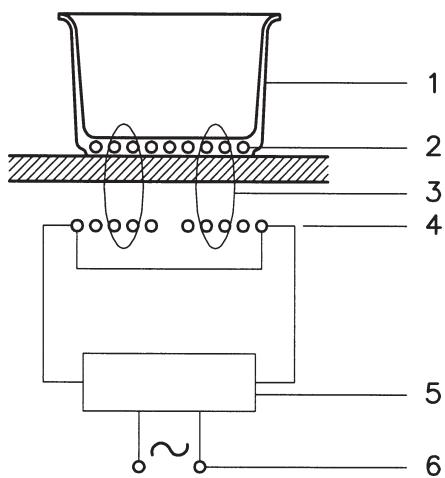

Fig.1

1 - casserole 2 - courant induit 3 - champ magnétique 4 - inducteur 5 - circuit électronique 6 - alimentation électrique

Casseroles (fig. 3)

• une casserole dont le fond attire l'aimant serait déjà une casserole adaptée à la cuisson à induction
• employez des casseroles garanties pour la cuisson à induction
• casseroles au fond plat et épais
• une casserole de 20 cm de diamètre vous permettra d'exploiter la puissance du plan de cuisson au maximum
• une casserole plus petite réduit la puissance mais ne causera pas de déperdition d'énergie. Nous conseillons quand-même de ne pas utiliser de récipients avec un diamètre inférieur à 10 cm.
• récipients en acier inoxydable pourvus d'un fond à couches multiples ou en acier inoxydable ferritique si spécifiquement produits pour cuisson à induction
• réceptacles en fonte de préférence au fond émaillé qui ne raye pas le plan vitrocéramique
• nous déconseillons les récipients en verre, en céramique, en terre cuite, en aluminium, en cuivre ou en acier inoxydable non magnétique (austénitique).

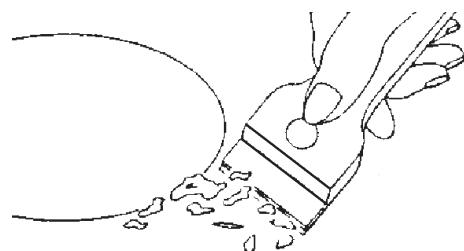

Entretien (fig. 4)

Enlevez aussi du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres aliments fortement riches en saccharine à l'aide d'une raclette afin d'éviter d'endommager la surface du plan. Ensuite nettoyez avec papier absorbant de cuisine du SIDOL ou du STANFIX, rincez et essuyez au moyen d'un chiffon propre. N'utilisez jamais d'éponges ni de chiffons abrasifs; évitez en outre d'employer des détergents aggressifs tels que les sprays à four ou les détachants.

NE PAS utiliser de nettoyeurs à VAPEUR

Fig.2 NON

NON

OUI

Fig.3

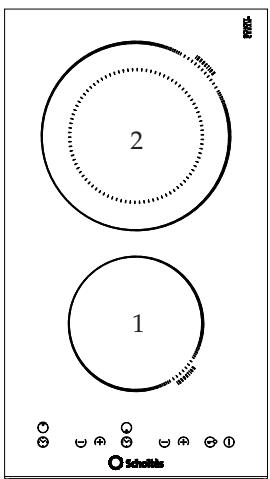

Fig.4

1. zone de cuisson Ø 160/1400W
2. zone de cuisson Ø 200/2300W
3. mise en marche/arrêt
4. sécurité enfants (key-lock)
5. indication du foyer
6. augmentation de la puissance
7. diminution de la puissance
8. Minuterie/a
9. Minuterie/b
10. voyant de minuterie
11. Voyant key-lock

Installation

Ces instructions sont faites pour le technicien spécialisé comme guide à l'installation, au réglage et à l'entretien suivant les lois et les normes en vigueur.

Les interventions doivent toujours être effectuées quand l'appareil est débranché.

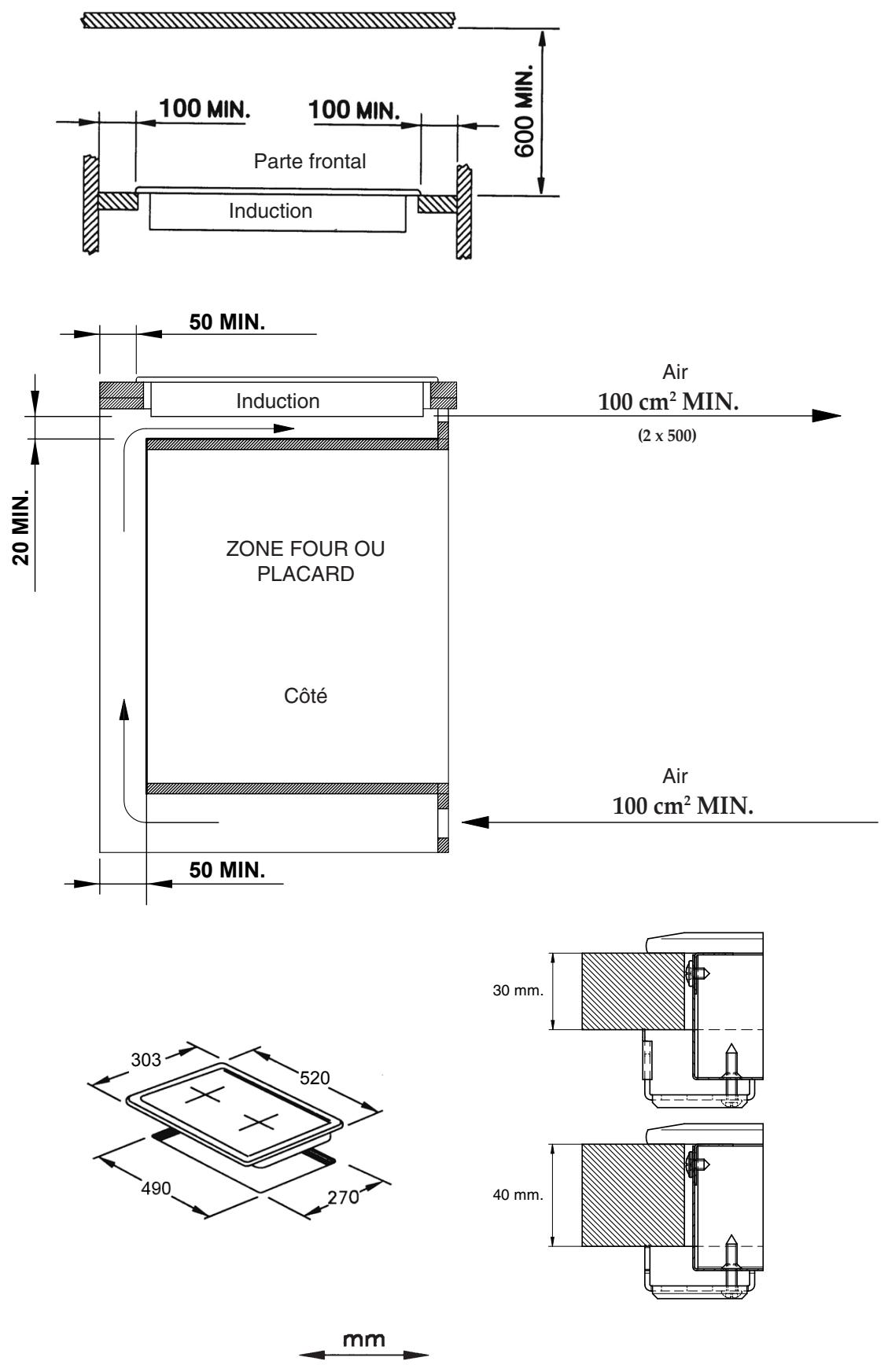

Positionnement (fig. 5)

L'appareil est prévu pour être encastré dans un plan de travail comme illustré dans la figure correspondante. Mettre le ruban adhésif livré avec l'appareil au long du pourtour du plan. Nous déconseillons l'encastrment au-dessus d'un four. Au cas contraire, vérifiez ce qui suit:

• le four est muni d'un efficace système de refroidissement
• il n'y a pas de passage d'air chaud du four au plan de cuisson
• il y a des ouvertures pour la ventilation comme indiqué dans la figure.

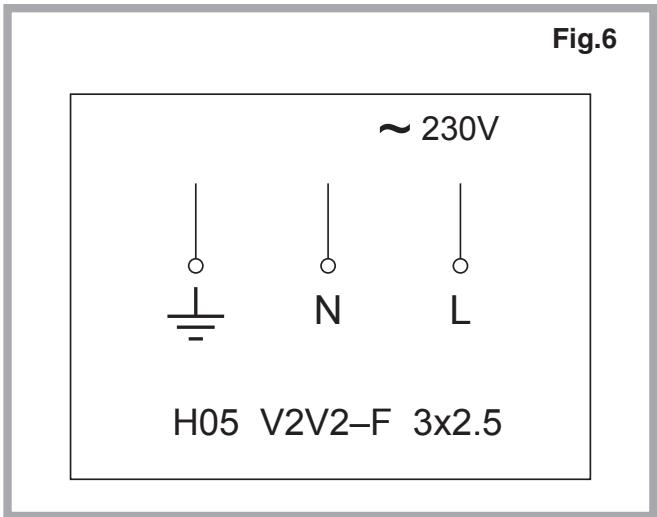

Branchement électrique (fig. 6)

Avant d'effectuer le branchement électrique, s'assurerque:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;
• que l'installation dispose d'un raccordement à la terre selon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si l'appareil n'a pas de câble et /ou de prise correspondante, utiliser de la matière apte à l'absorption indiquée sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle ambiant. Pour le raccordement direct au réseau, il faut prévoir un interrupteur omnipolaire d'une puissance adaptée aux données figurant sur la plaque pour déconnecter l'appareil en cas de besoin; conformément aux règles d'installation, la distance d'ouverture des contacts doit permettre une déconnexion complète dans les conditions de surtension de la catégorie III (le câble jaune et vert mis à la terre ne doit pas être interrompu). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après mise en place de l'appareil.

N. B.: Le Constructeur décline toute responsabilité au cas où ces normes et les autres normes relatives aux accidents ne seraient pas observées.

Si le câble d'alimentation est endommagé, le constructeur, le service d'assistance technique ou un technicien qualifié devra le remplacer afin d'éviter toute sorte de risque.

Fig.5

Avant de contacter le service après-vente:

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide.
2. Remettez l'appareil en marche pour vous assurez que l'inconvénient a été éliminé. Si tel n'est pas le cas, débranchez à nouveau l'appareil et réessayez une heure après.
3. Si le problème persiste, contactez le Service Après-vente.

Communiquez:

• le type de panne,
• le modele,
• le numéro de Service (qui se trouve après le mot SERVICE, sur la plaque signalétique placée à l'arrêt de l'appareil) -
• numéro d'adresse complète,
• votre numéro de téléphone avec l'indicatif

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales

Dans un souci constant d'amélioration qualitative, le constructeur se réserve la possibilité d'apporter à ses produits les modifications utiles, sans compromettre ses caractéristiques essentielles. Le constructeur décline toute responsabilité pour d'éventuelles inexactitudes contenues dans cette notice, imputables à des erreurs d'impression ou de transcription.
