MODE D'EMPLOI DDX8027 KENWOOD

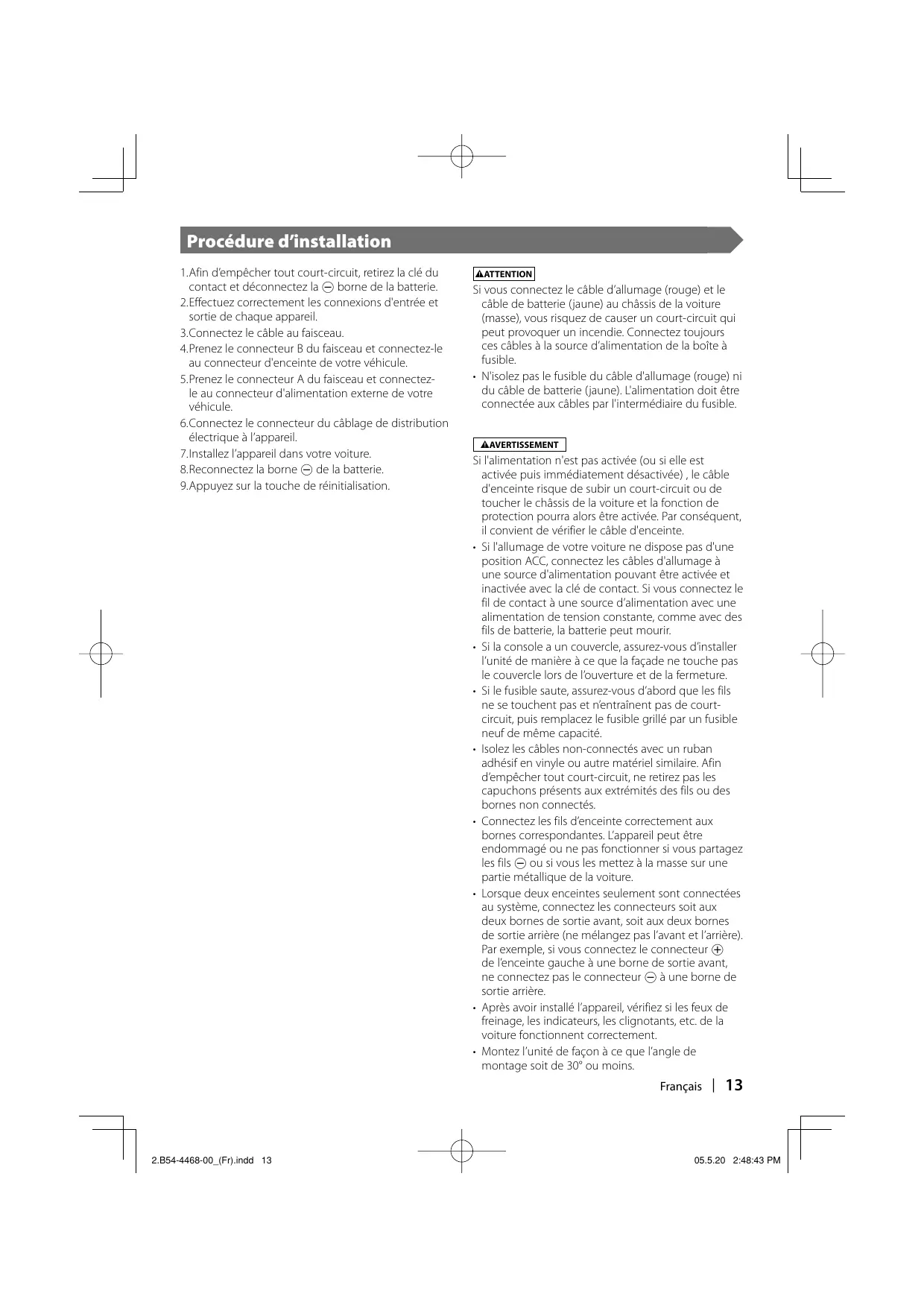

Procédure d'installation 1.Afin d'empêcher tout court-circuit, retirez la clé du contact et déconnectez la © borne de la batterie. 2.Effectuez correctement les connexions d'entrée et sortie de chaque appareil 3.Connectez le câble au faisceau. 4.Prenez le connecteur B du faisceau et connectez-le au connecteur d'enceinte de votre véhicule. 5.Prenez le connecteur A du faisceau et connectez- le au connecteur d'alimentation externe de votre véhicule. 6 Connectez le connecteur du câblage de distribution électrique à l'appareil Z.installez l'appareil dans votre voiture 8.Reconnectez la borne © de la batterie. 9.Appuyez sur la touche de réinitialisation: 2.854-4468-00_(Frjindd 13 Si vous connectez le câble d'allumage (rouge) et le cäble de batterie (jaune) au châssis de la voiture {masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible. + N'isolez pas le fusible du céble d'allumage (rouge) ni du cäble de batterie (jaune). L'alimentation doit être connectée aux câbles par l'intermédiaire du fusible. Si l'alimentation n'est pas activée (ou si elle est activée puis immédiatement désactivée), le câble d'enceinte risque de subir un court-circuit ou de toucher le chéssis de la voiture et la fonction de protection pourra alors être activée. Par conséquent, il convient de vérifier le câble d'enceinte. Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d'alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir. - Si la console a un couvercle, assurez-vous d'installer l'unité de manière à ce que la façade ne touche pas le couvercle lors de l'ouverture et de la fermeture. Si le fusible saute, assurez-vous d'abord que les fils ne se touchent pas et n'entraînent pas de court- circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d'empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés. Connectez les fils d'enceinte correctement aux bornes correspondantes. L'appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils © ou si vous les mettez à la masse sur une partie métallique de la voiture + Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l'avant et l'arrière) Par exemple, si vous connectez le connecteur ® de l'enceinte gauche à une bome de sortie avant, ne connectez pas le connecteur © à une borne de sortie arrière. + Après avoir installé l'appareil vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. Montez l'unité de façon à ce que l'angle de montage soit de 30° ou moins. Français | 13

Si vous connectez le câble d'allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible. Changeur de disque etc. (en option) ms Cordon de Entrée de l'antenne | l'antenne Accessoire © AM/FM D SR + Co ————

Câble de connexion (inclus dans le changeur de disque). Connectez-le au commutateur de détection de frein à main du véhicule à l'aide du connecteur de relais fourni Paf mesure de sécurité, connecter le cäble du détecteur de stationnement. rs] Câble de frein à main (Vert) Vers le faisceau du feu de marche Câble de marche arrière (Rose)

Re î arrière du véhicule Entrée de la commande de direction (Bleu clair/jaune) Vers la commande de direction > IREMO.CONT) (Noir) (Jaune) SET Câble de commande de la variation automatique d'intensité (Orange/Blanc} Connecteur À Cäble de batterie (Jaune) TS 16 14 12° CDI dalumage Rouge) AÉRERE ConnecteurB 14 | Français 2.854-4468-00_(Frjindd 14 05.520 2:48:44 PM

Câble de connexion (Compris dans le syntoniseur TV).

ï Vue arrière Faisceau de câbles (Accessoire @)

Faisceau de câbles (Accessoire D) Cäble de connexion (Compris dans le système de navigation) Cäble de commande de motorisée (Bleu/Blanc}

l'alimentation/de l'antenne|| Cäble de sourdine (Brun) Si'aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. — Connectez soit à la borne de contréle de l'alimentation lors Lareour D rconr de l'utilisation de l'amplificateur de puissance en option, soit à la barne de contrôle de l'antenne du véhicule. Cäble de commande de Connectez à une prise qui est à la masse soit quand le mure téléphone sonne soit pendant une conversation Pour connecter le système de navigation KENWOOD, consultez le manuel du système de navigation. l'amplificateur externe (Rose/Noir) 2.854-4468-00_(Frjindd 15 es Vers le terminal "EXTAMPCONT de l'amplificateur te J ayant la fonction de contrôle de l'amp. extérieur. lan Français | 15

Connexion du connecteur ISO

La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez-vous de réaliser les connexions correctes pour éviter d'endommager l'appareil La connexion par défaut du faisceau de câbles est décrite dans la section [I ci-dessous. Si les broches du connecteur 150 sont réglées comme décrit dans la section [2] ou [3] réalisez les connexions comme indiqué sur lilustration Assurez-vous de reconnecter le câble comme indiqué ci-dessous Volkswagen, etc pour installer cet appareil dans les véhicules [ (Réglage par défaut) La broche A-7 (rouge) du connecteur ISO du véhicule est reliée à l'allumage et la broche A:4 (jaune) est reliée à l'alimentation constante. ‘Appareil Voiture Câble d'allumage (Rouge) 09) +: Broche A-7 (Rouge) Câble de batterie (Jaune) à—22®) æ œm—$ Broche À-4 (Jaune) La broche A-7 (rouge) du connecteur ISO du véhicule est reliée à l'alimentation constante et la broche A-4 (jaune) est reliée à l'allumage. ‘Appareil Voiture Câble d'allumage (Rouge) D = Broche A-7 (Rouge) Câble de batterie (Jaune) + @a— Broche A4 (Jaune) [3] La broche A-4 (jaune) du connecteur ISO du véhicule n'est reliée à rien, alors que la broche A-7 (rouge) est reliée à l'alimentation constante (ou les deux broches A-7 (rouge) et A-4 (jaunes) sont connectées à l'alimentation constante) Appareil Voiture Câble d'allumage (Rouge) >—2© + Broche A-7 (Rouge) Câble de batterie (Jaune) fm Broche A-4 (Jaune) + Lorsque la connexion est effectuée comme dans [3] ci-dessus, l'alimentation de l'appareil ne sera pas reliée à la clé de contact. Pour cette raison, assurez-vous d'inactiver l'appareil lorsque le contact est désactivé. Pour relier l'alimentation de l'appareil au contact, connectez le cäble d'allumage (ACC..ruge) à une source d'alimentation pouvant être activée et inactivée avec la clé de contact Numéros de broches pour connecteurs ISO | Couleur du câble Fonctions Connecteur d'alimentation externe A4 Jaune Batterie A5 Bleu/Blanc Servocommande A6 Orange/Blanc Variation automatique d'intensité A7 Rouge Allumage (ACC) A-8 Noir Connexion à la terre (masse) Connecteur de haut-parleurs B-1 Violet Arrière droite (+) B-2 Violet/Noir Arrière droite (--) B-3 Gris Avant droite (+) B-4 Gris/Noir Avant droite (--) B-5 Blanc Avant gauche (+) B-6 Blanc/Noir Avant gauche (--) B-7 Vert Arrière gauche (+) B-8 Vert/Noir Arrière gauche (--) 16 | Français 2.854-4468-00_(Frjindd 16 05.520 2:48:45 PM

Connexion du système Vers le syntoniseur TV REAR (Es Du

Vers le système de navigation Vers le changeur de disque etc. Pré-sortie avant - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Pré-sortie arrière - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Pré-sortie de subwoofer - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Pré-sortie centrale Sortie audio/visuelle - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Entrée de la vue arrière de la caméra Entrée visuelle (Jaune) Sortie audio/visuelle 2 - Entrée visuelle (jaune) - Entrée audio gauche (Blanc) - Entrée audio droite (Rouge) Sortie audio/visuelle Sortie visuelle (Jaune) Sortie audio/visuelle 1 - Entrée visuelle (jaune) - Entrée audio gauche (Blanc) - Entrée audio droite (Rouge) Français | 17

Connexion du système (DDX602 Vers le syntoniseur TV — Ne pas connecter. Vers le système de navigation Vers le changeur de disque etc. 5 M Pré-sortie avant + Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) M Pré-sortie arrière + Sortie audio gauche (Blanc) - Sortie audio droite (Rouge)

M Pré-sortie de subwoofer + Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Æ Sortie audio/visuelle + Sortie audio gauche (Blanc) - Sortie audio droite (Rouge)

ff} M Entrée de la vue arrière de la caméra Entrée visuelle (Jaune) 1 eur] ee Lace] Le el rov) (Eh MSortie audiovisuelle Sortie visuelle (Jaune) LED M Entrée audio/visuelle ur D Entrée visuelle (jaune) VEh + Entrée audio gauche (Blanc) - Entrée audio droite (Rouge) AVIN 18 | Français 2.854-4468-00_(Frjindd 18 NE 05.520 2:48:46 PM

moniteur/lecteur Tôle pare-feu où support métallique Vis (M4XE) disponibles dans le commerce) Tordez les pattes du manchon de montage avec un tournevis où un outil similaire et fixez-le. Vis taraudeuse Armature de montage Accessoire ® (disponibles dans le métallique commerce) disponibles dans le commerce) Assurez-vous que l'appareil est solidement installé à sa place. Si l'appareil est instable, il pourrait ne pas bien fonctionner (par ex, le son pourrait sauter) Français | 19 2.854-4468-00_(Frjindd 19 05.520 2:48:46 PM

Retrait du moniteur Retrait du cadre en ébonite (écusson) Outil de démontage (Accessoire ©)

1. Engagez les loquets sur l'outil de démontage

@ et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration.

2. Quand la partie inférieure est retirée, retirez

les deux crochets supérieurs. Le cadre peut être retiré à partir de la partie supérieur de la même façon: Retrait de l'unité

1. Retirez le cadre en ébonite en suivant la

procédure de démontage de la section <Retrait du cadre en ébonite>. Outil de démontage (Accessoire ©)

. Retirez la vis à tête hexagonale avec la rondelle intégrale (M4 x 8) sur le panneau arrière. Insérez les deux outils de démontage @) profondément dans les fentes de chaque côté, comme montré.

. Baissez les outils de démontage vers le bas et tirez l'appareil à moitié en faisant pression vers l'intérieur. Faites attention de ne pas vous blesser avec le loquet de l'outil de démontage. Sortez l'appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber. 20 | Français 2.854-4468-00_(Frjindd 20 05.520 2:48:47 PM

n de la télécommande nstalla Hinstallez le support de télécommande (Accessoire G)). Adhésif double face (compris) Support de télécommande®) Pour éviter que la télécommande ne tombe sous vos pied, installez-la en utilisant le support de télécommande. Si la télécommande tombe sous les pédales, cela risque de vous géner pour conduire et de provoquer un accident. Français | 21 2.854-4468-00_(Frjindd 21 05.520 2:48:47 PM
