ELVS3-441B, ELVS3-441S - Lave-vaisselle ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type d'installation	Pose libre / encastrable sous plan (dessus amovible)
Coloris disponibles	Blanc (ELVS3-441B) / Silver (ELVS3-441S)
Largeur	44,8 cm
Hauteur	84,5 cm
Profondeur	61 cm
Poids	40 kg
Capacité lave-vaisselle	10 couverts
Classe énergétique	C
Consommation électrique	59 kWh / 100 cycles
Consommation eau par cycle	8,5 litres
Niveau sonore	44 dB
Nombre de programmes	8 programmes dont programme Eco
Départ différé	Jusqu'à 24 heures
Ouverture automatique porte	Oui (séchage naturel en fin de cycle)
Type de moteur	Inverter

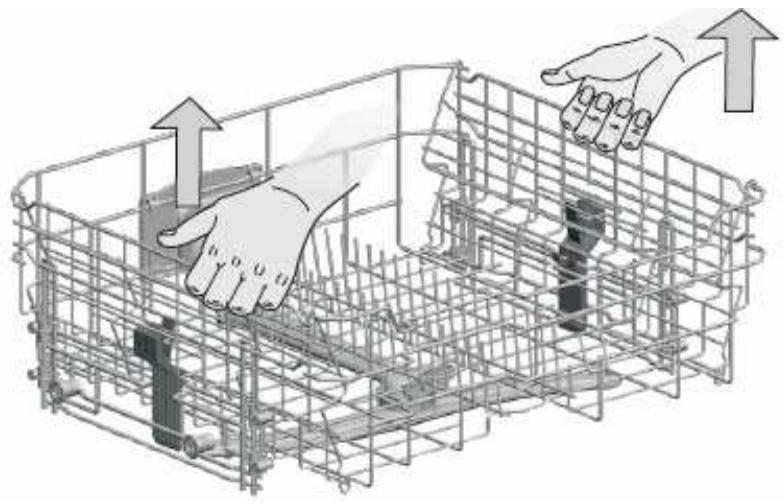

Panier supérieur	Réglable en hauteur
Pieds	Réglables
Indice de réparabilité	8,5 / 10

FOIRE AUX QUESTIONS - ELVS3-441B, ELVS3-441S ESSENTIELB

Quelle est la différence entre le ELVS3-441B et le ELVS3-441S ?

La seule différence est la couleur : le suffixe B désigne la finition Blanc et le suffixe S désigne la finition Silver (gris argenté). Les caractéristiques techniques, programmes et performances sont identiques sur les deux références.

Combien de couverts peut accueillir ce lave-vaisselle ?

Ce modèle 45 cm est conçu pour 10 couverts. Il dispose d'un panier inférieur, d'un panier supérieur réglable en hauteur et d'un panier à couverts. Pensez à ne pas surcharger les paniers pour garantir un lavage efficace.

Quel programme choisir pour économiser l'énergie ?

Utilisez le programme Eco, conçu pour minimiser la consommation d'électricité et d'eau. La consommation de référence est de 59 kWh/100 cycles et 8,5 litres par cycle. Ce programme est idéal pour les chargements de vaisselle peu ou moyennement salie.

Comment fonctionne l'ouverture automatique de la porte en fin de cycle ?

En fin de cycle, la porte s'entrouvre automatiquement pour laisser la vapeur s'échapper et favoriser un séchage naturel plus efficace. Ne forcez pas la porte en cours de cycle : attendez que l'appareil déclenche lui-même cette ouverture.

Comment programmer un départ différé ?

Ce lave-vaisselle permet de programmer un départ différé jusqu'à 24 heures. Sélectionnez votre programme, puis utilisez la touche de départ différé pour choisir le délai souhaité avant de confirmer le lancement. Cela permet par exemple de profiter des heures creuses.

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez d'abord que la porte est bien fermée (un clic doit se faire entendre) et que l'appareil est correctement branché. Assurez-vous que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié. Si un programme de départ différé est actif, l'appareil attend le délai programmé avant de démarrer.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le panier inférieur, puis dévissez le filtre cylindrique situé au fond de la cuve en le tournant dans le sens inverse des aiguilles d'une montre. Rincez-le sous l'eau courante avec une brosse douce. Nettoyez le filtre toutes les 2 à 4 semaines pour éviter les mauvaises odeurs et préserver les performances de lavage.

Le voyant sel ou liquide de rinçage est allumé, que faire ?

Un voyant sel allumé indique que le bac à sel régénérant est vide : remplissez-le avec du sel spécial lave-vaisselle (gros grains). Un voyant liquide de rinçage allumé signale que le réservoir de produit de rinçage est épuisé. Remplissez le compartiment correspondant situé sur la face intérieure de la porte.

Le lave-vaisselle est-il encastrable sous un plan de travail ?

Oui, le dessus est amovible, ce qui permet une installation sous plan de travail sans panneau de recouvrement supplémentaire. Il peut aussi fonctionner en pose libre. Les pieds sont réglables en hauteur pour adapter l'appareil à votre meuble.

Le niveau sonore de 44 dB est-il silencieux ?

Un niveau sonore de 44 dB est considéré comme discret pour un lave-vaisselle : c'est environ le bruit d'une bibliothèque calme. Il est tout à fait possible de l'utiliser la nuit, notamment en le programmant avec le départ différé pour profiter des heures creuses.

Quelles pièces détachées sont disponibles pour ce modèle ?

Des pièces de rechange (résistance 1800 W, adoucisseur, carte commande) sont disponibles chez des spécialistes en ligne. L'indice de réparabilité est de 8,5/10, ce qui témoigne d'une bonne aptitude à la réparation. Référencez-vous à la référence exacte de votre modèle (ELVS3-441B ou ELVS3-441S) lors de votre commande.

Quelle quantité d'eau ce lave-vaisselle consomme-t-il par cycle ?

La consommation d'eau est de 8,5 litres par cycle, ce qui est nettement inférieur à un lavage à la main qui peut dépasser 30 litres. Ce lave-vaisselle 45 cm reste économe malgré sa capacité de 10 couverts.

MODE D'EMPLOI ELVS3-441B, ELVS3-441S ESSENTIELB

Description de l'appareil 6 Description du panneau de commandes 6 Description de l'écran d'affichage 7

INSTALLATION 8

Encastrement de l'ordinateur 8 Mise à niveau 8 Branchement électrique 8 Mise à la terre 9 Raccordement à l'arrivée d'eau 9 Raccordement à l'évacuation d'eau (vidange) 10 Prolonger le tuyau de vidange 11

AVANT LA PREMIÈRE UTILISATION 11

A. Réglement de l'adoucisseur d'eau 11 B. Remplissage du réservoir de sel régénérant 12 C. Régler le dosage du liquide de rince 14 D. Remplissage du distributeur de liquide de rince 15 E. Remplissage du distributeur de produit de lavage 16 F. Chargement du lave-vaisselle 17

UTILISATION 22

• Préparation 22 Départ du programme 22 Description des commandes 22
• Fonction Pause 23 Comment programmer un départ différée 24
• Sécurité enfants 24
• Fin du programme/déchiffrement de la vaisselle 24 Tableau des programmes de lavage 26

NETTOYAGE ET ENTRETIEN 27

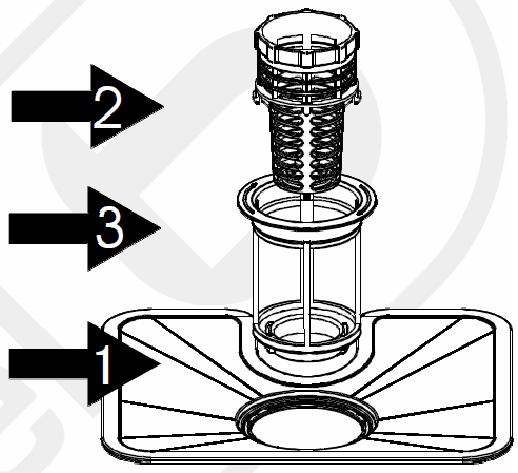

• Nettoyage et entretien des filtres 27

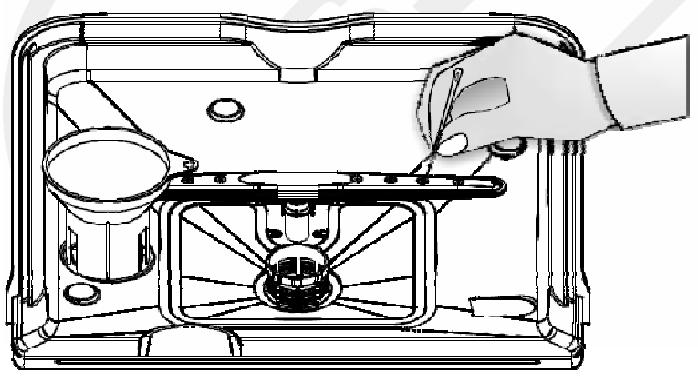

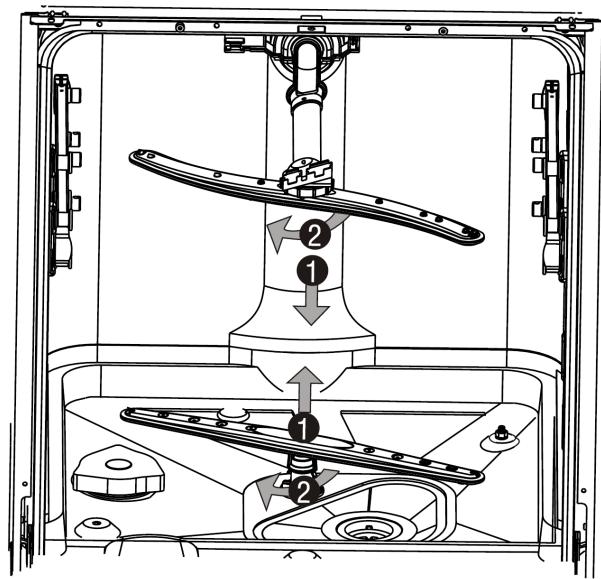

• Nettoyage des bras d'aspersion 28 Nettoyage du lave-vaiselle 29

GUIDE DE DEPANNAGE 30

Codes erreur 31

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier au design, à l'ergonomie et à la simplicité d'usage de nos produits. Nous espérons que ce lave-vaisselle vous donnera entière satisfaction.

Consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'INSTALLATION DU LAVE-VAISSELLE (branchement électrique et raccordement à l'arrivée d'eau) DOIT ETRE EFFECTUEE PAR UN PERSONNEL QUALIFIE CONFORMEMENT AUX NORMES EN VIGUEUR.

EN CAS DE PANNE, N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME. CONFIEZ LES REPARATIONS EXCLUSIVEMENT A UN PERSONNEL QUALIFIE.

Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînent l'annulation de la garantie.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

Consignes générales

• Cet appareil est destiné à un usage domestique uniquement. Il est destiné au lavage et au séchage de la vaisselle. Toute autre utilisation est à proscrire.
• Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilisez pas l'appareil :
• s'il a été endommagé de quelque façon que ce soit,
• si la prise ou le câble d'alimentation est endommagé(e),
• en cas de mauvais fonctionnement.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé.

Aucune réparation ne peut être effectuée par l'utilisateur.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaiselle

• Après le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trébucher. Une porte ouverte représent lle.
• Ne buvez pas l'eau résiduelle éventuellesment presente dans la vaisse ou dans le lave-vaisse en fin de cycle : des résidus de produits de lavage peuvent subsister.
• N'utilise que des produits (produit de lavage, liquide de rinçage et sel régénérant) spécifiques pour lave-vaisse.
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu'elles ne dépassent pas du panier.
• N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
• N'introduisez pas de vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
• N'exposez pas l'appareil à des températures inférieures à 0°C (risque de gel).

Branchement électrique

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
• Cet appareil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaiselle de la prise de courant et fermez le robinet d'arrivée d'eau.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Veillez à ce que les enfants ne puissent pas jouer avec l'appareil.
• Ne laissez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

Désignation	Valeur	Unité
Marque	ESSENTIEL B
Référence du modele	ELV 461b
Capacité nominale	14	Couverts
Nombre de programmes de lavage	8
Départ différé	Oui
Durée maximum du départ différé	24	h

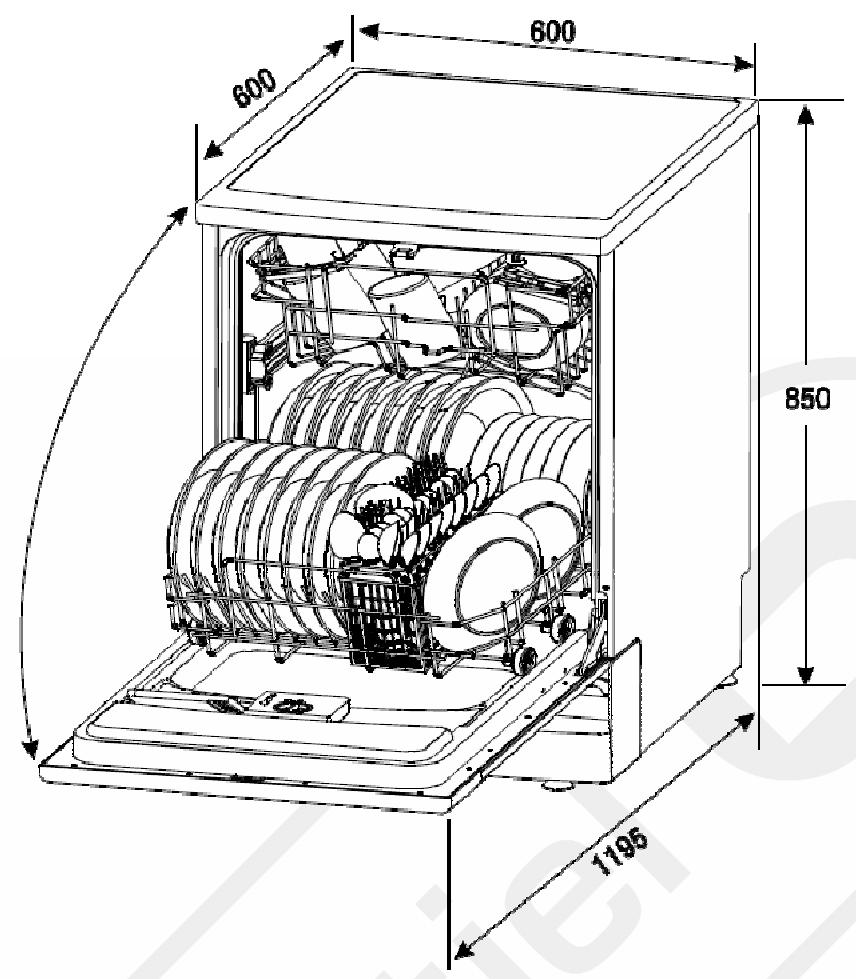

Dimensions (L x P x H)	60 x 60 x 85	cm
Poids	49	kg
Classe d'efficacité énergétique	A
Consommation d'énergie de 330 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	1,178	kWh
Tension et fréquence	220 - 240 V~ 50 Hz
Intensité	3,15	A
Puisance	1760 - 2100	W
Consommation d'électricité en mode arrêt	0,03	W
Consommation d'électricité en mode « laissé sur marche »	1,89	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Consommation d'eau de 3584 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du programme standard	155	minutes
Durée du mode « laissé sur marche »	/	minutes
Émissions acoustiques dans l'air	46	dB
Option « 1⁄2 charge »	Non
Intégrable	Non

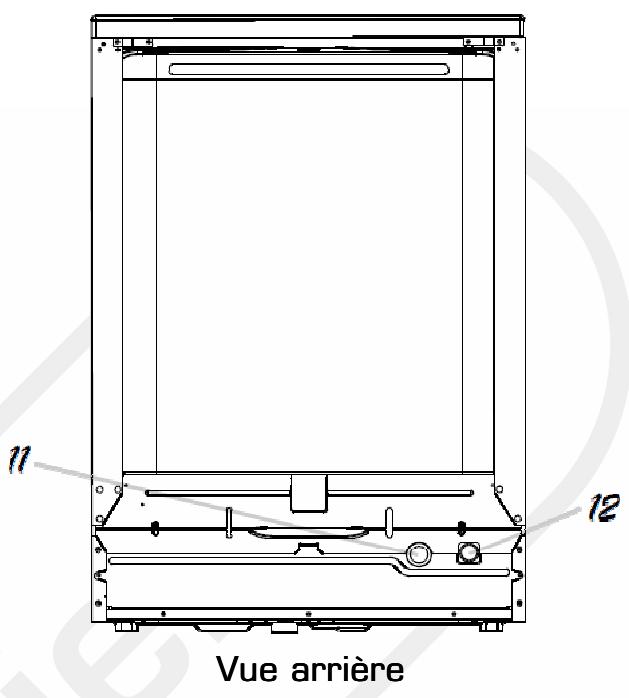

Description de l'appareil

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Adoucisseur d'eau
5. Filtre principal
6. Distributeur de produit de lavage

1. Etagères pour tasses
2. Panier à couverts
3. Filtre à déchets

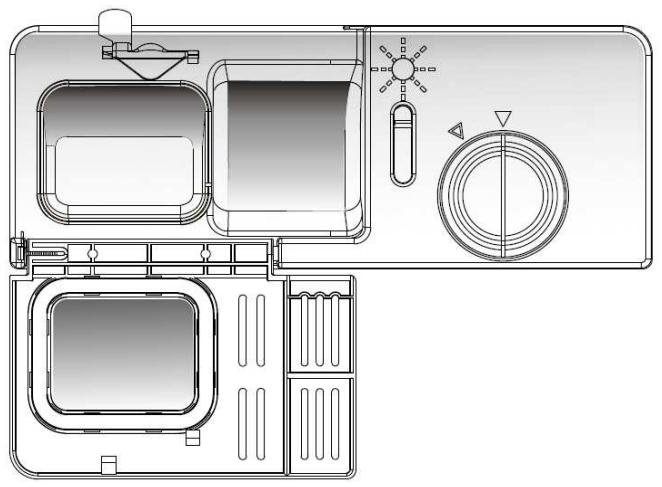

4. Distributeur de produit de rinceage
5. Raccord du tuyau d'évacuation
6. Raccord du tuyau d'arrivée d'eau

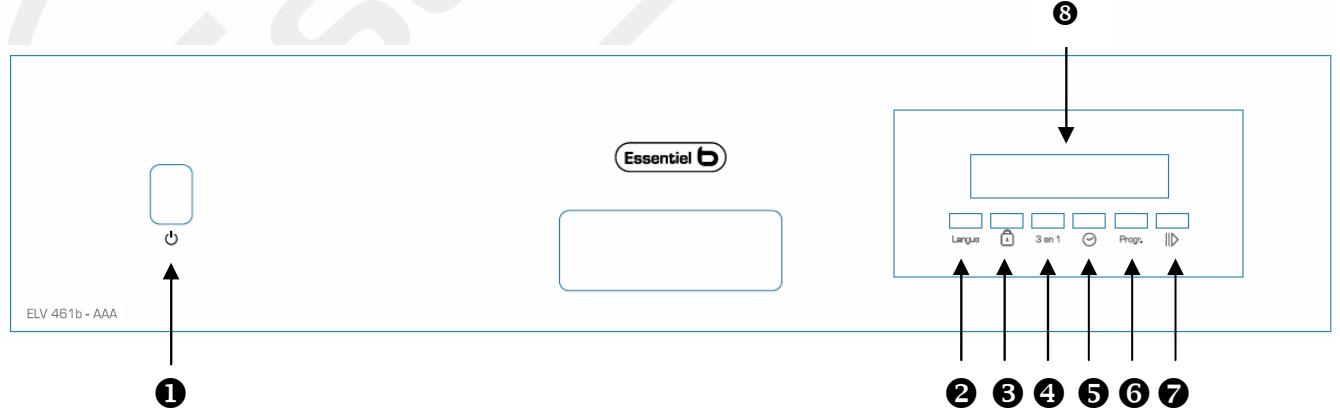

Description du panneau de commandes

1. Touche marche/arrêt
2. Touche de sélection de la langue d'affichage
3. Touche de verrouillage des touches du bandeau de commandes (sécurité enfants)
4. Touche de sélection de l'option « 3 en 1 »
5. Touche de sélection du départ différé
6. Touche de sélection des programmes
7. Touche : départ du programme/mise en pause
8. Ecran d'affichage LCD

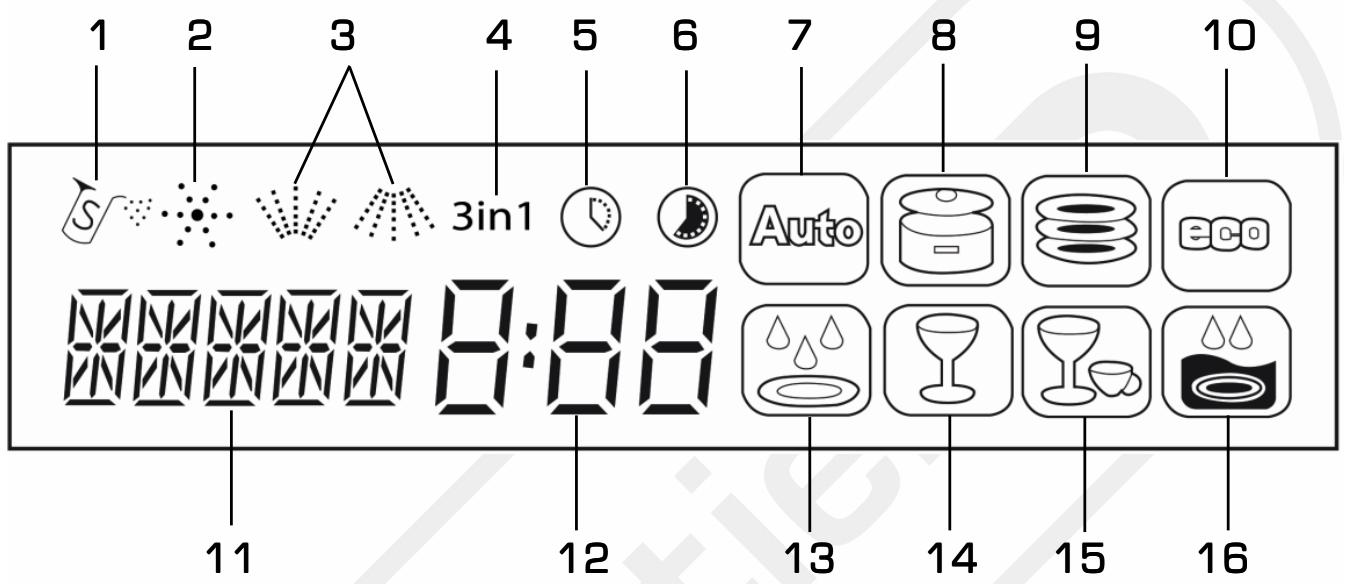

Description de l'écran d'affichage

1. Symbole « manque de sel »
2. Symbole « manque de liquide de rinçage »
3. Sélection des bras d'aspersion inférieur et supérieur
4. Sélection de l'option « 3 en 1 »
5. Affichage du temps du programme
6. Affichage du temps différé
7. Programme automatique
8. Programme intensif
9. Programme normal
10. Programme économique
11. Affichage du nom du programme, du départ différé et des langues disponibles
12. Affichage du temps (temps des programmes et départ différé)
13. Programme rinceage
14. Programme fragile
15. Programme rapide
16. Programme prélavage

Si un code erreur s'affiche à l'écran (voir en dernierie page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Eteignez-le et contactez le service après-vente de votre magasin revendeur.

Encastrement de l'appareil

Vous pouvez retirer le top (dessus de l'appareil) pour installer la vaisselle sous un plan de travail continu à condition que la niche corresponde aux dimensions du schéma ci-contre.

Procédez comme suit :

• Pour retirer le top du lave-vaisselle, dévissez les deux vis de fixation situées à l'arrière, puis tirez le top par l'arrière et dégagez-le des emboîtements avant en le soulevant.
• Lors de l'encastrement du lave-vaisselle, veillez à ce que les tuyaux d'alimentation d'eau ou de vidange ne soient pas pliés ou écrasés.
• Veillez à laisser un espace suffisant autour de l'appareil afin de garantir une bonne ventilation.
• Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds régables.
• Si vous encastrez cet appareil et que vous retirez le top : afin d'éviter d'endommager prématurément le dessous du plan de travail (à cause de la vapeur d'eau chaude), nous vous conseillons d'apposer une protection anti-humidité type adhésif métallisé sur le dessus de l'appareil.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant. Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.

Branchement électrique

Votre appareil ne peut être branché que sur une prise murale alimentée en 220-240 V~ monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du câble est adaptée à la prise de courant.

Mise à la terre

• Cet appareil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre pouvant supporter 10 ampères.
• Cette prise doit impérativement rester accessible après l'installation.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entrainer le risque de choc électrique.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

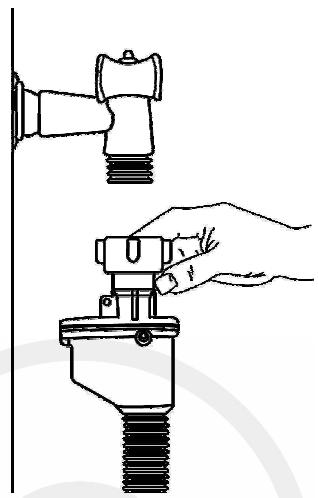

Raccordement à l'arrivée d'eau

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Si vous alimentez l'appareil avec de l'eau chaude, la durée du cycle de lavage sera raccourcie d'environ 15 minutes et l'efficacité du lavage légèrement réduite. Le raccordement doit être effectué sur le tuyau d'eau chaude selon la même procédure que le raccordement à l'eau froide.

Pour le raccordement du lave-vaisselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa [0,4 bar] et 1,0 MPa [10 bar].

Si la pression est plus basse que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré et vérifiez qu'il est correctement serré.

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé à l'entrée du tuyau d'alimentation d'eau.

Le tuyau d'alimentation contient une électrovanne. Ne coupez pas le tuyau d'arrivée d'eau.

Cet appareil est équipé d'un système d'Aquastop : il s'agit d'une protection qui coupe l'arrivée d'eau en cas de détection de fuites. L'eau du lave-vaisselle est récupérée dans un trop-plain.

Pour accéder au filtre du tuyau d'arrivée d'eau (système aquastop) pour le nettoyer :

1. Fermez le robinet d'arrivée d'eau.
2. Otez-le à l'aide d'une pince.
3. Rincez le filtre sous le robinet pour retirer les impuretés.

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas piqué ou coincé. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergée dans l'eau.

Fixez le tuyau de vidange au point A, B ou C :

Le tuyau de vidange doit être attaché correctement pour éviter toute fuite d'eau.

Note : Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliés.

Prolonger le tuyau de vidange

S'il est nécessaire de prolonger le tuyau de vidange, utilisez un tuyau de vidange similaire. Il ne doit pas être plus long que 4 mètres, sinon l'efficacité du nettoyage du lave-vaisselle pourrait être diminuée.

Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

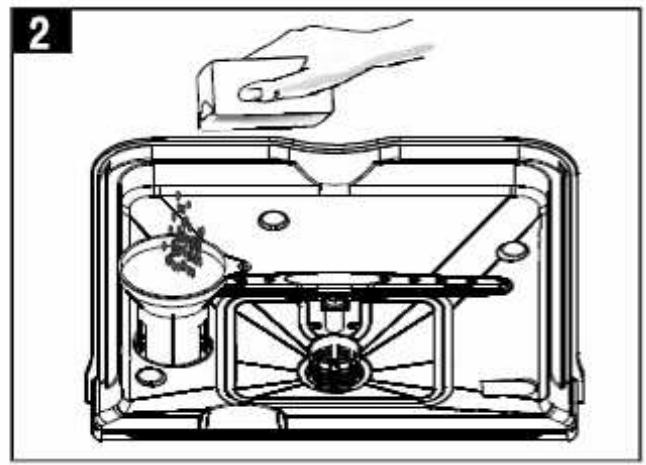

A. Réglez l'adoucisseur d'eau. B. Remplissez le réservoir de sel regénérant. C. Réglez le dosage de liquide de rincage. D. Remplissez le distributeur de liquide de rincage. E. Remplissez le distributeur de produit de lavage. F. Chargement du lave-vaisselle.

A. Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureté dépasse 14 °fH doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régénérant.

Pour connaître la dureté de l'eau de votre ville, renseignez-vous auprès de votre syndicat local des eaux ou déterminez-la à l'aide d'une bande test de mesure de la dureté de l'eau.

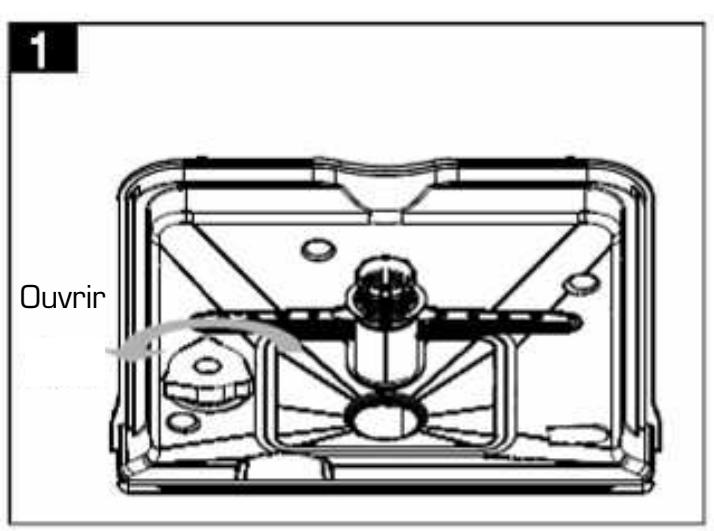

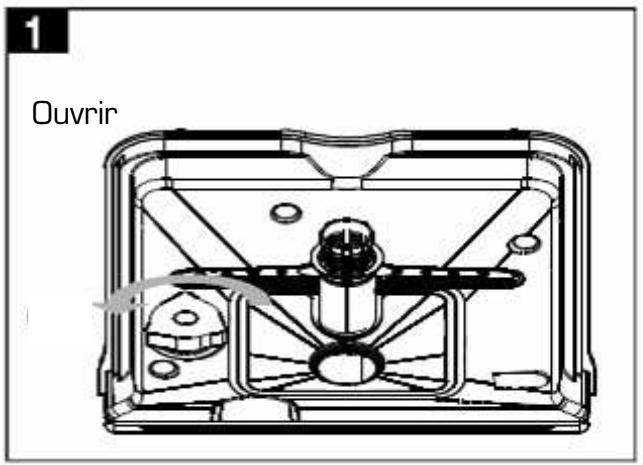

1. Dévissez le bouchon du réservoir de sel.

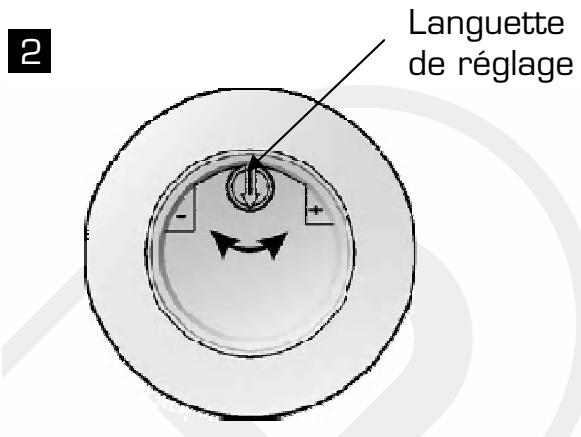

2. Réglez l'adoucisseur suivant le tableau ci-dessous en fonction de la dureté de l'eau de votre région. Tournez la languette vers le signe « - » ou vers le signe « + »

DURETE DE L'EAU		Position de la languette	Consommation de sel (gramme/cycle)	Autonomie (cycles/1 kg)
°fH	mmol/l
0 - 14	0 - 1.4	/	0	/
14 - 39	1.4 - 3.9	-	20	60
39 - 80	3.9 - 8	Médiane	40	30
> 80	> 8	+	60	20

°fH : degré français

mmol/l : millimol par litre, unité internationale pour la mesure de la dureté de l'eau.

B. Remplissage du réservoir de sel régissant

Le réservoir de Sel régénérant se trouve sous le panier inférieur.

Attention! Utilisez exclusivement du sel spécial régénérant conçu pour lave-vaisselle. Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.

Vous devez remplir le réservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.

1. Retirez le panier inférieur, puis dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplitz 2/3 du volume avec de l'eau.
3. Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

Le symbole « manque de sel » s'éteindra 2 à 6 jours après que le réservoir ait été rempli.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causer la corrosion.

Note: Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme de rince.

C. régler le dosage du liquide de rinceage

Le distributeur de liquide de rincage se trouve sur la face intérieure de la porte, à côté du distributeur de détergent.

Le liquide de rincage évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rincege est ajusté automatiquement au moment du dernier rincege.

Attention! Utilisez exclusivement du liquide de rinceage spécifique pour lave-vaisse. Ne replissez jamais le distributeur de liquide de rinceage avec un autre produit (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

Le distributeur de produit de rinceage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

Ajustez la quantité de liquide de rinceage en fonction de la dureté de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.

• Augmentez graduellement la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux.

NOTE : Si vous avez de l'eau douce, vous n'aurez peut-être pas besoin de produit de rinceage car il pourrait former un voile blanc sur votre vaisselle.

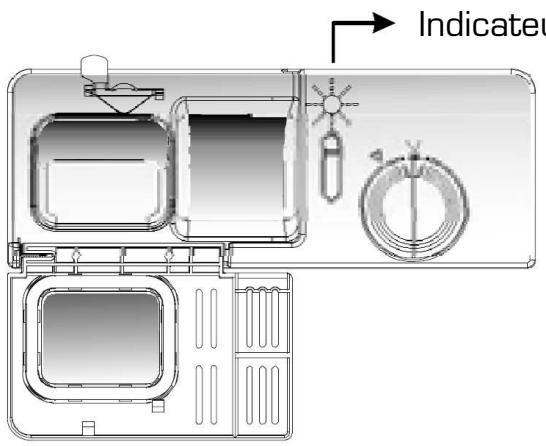

- Quand remplir le distributeur de liquide de rinceur

Remplissez le distributeur de liquide de rinceage lorsque le symbole « manque de

liquide de rinceage » s'affiche à l'écran.

Par ailleurs, vous pouvez évaluer la quantité de produit de rinceage restant selon les indications suivantes :

Reservoirplain

3 / 4 plain

½plain

¼ plein (remplissement nécessaire pour éviter les taches)

Réservoir vide

Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produit de rinceage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinceage ne doit jamais se situer au-dessous de 1/4.

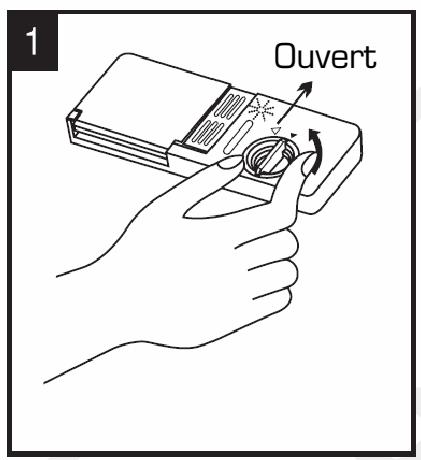

D. Remplissage du distributeur de liquide de rinceage

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le (figure 1).
• Versez le produit de rinceage dans le distributeur (figure 2) jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 100ml de liquide de rinceage.
• Remplacez le bouchon et tournez-le vers la droite (figure 3).

E. Remplissage du distributeur de produit de lavage

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rinçage.

Attention ! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage, excepté si vous utilisez le programme de rinçage seul.

Le produit de lavage est libéré automatiquement au cours du programme de lavage.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartiment du produit de lavage.
2. Insérez le produit de lavage dans le compartiment approprié :

• Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

1. Refermez le couvercle du compartiment du produit de lavage.

REMARQUE : Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de durée de l'eau utilisée.

MISE EN GARDE ! Les produits de lavage pour lave-vaisselle sont corrosifs ! Veillez à les conserver hors de portée des enfants.

F. chargement du lave-vaissette

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les indications de chargement indiquées ci-après.

- Recommandations importantes

Concernant la disposition des éléments dans les paniers :

Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne gênent pas la rotation des bras d'aspersion.

Attention! Les longs couteaux de cuisine placés verticalement peuvent être dangereux! Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier supérieur.

Attention! Ne placez jamais les lames des couteaux vers le haut.

• Ne surchargez pas votre lave-vaisselle.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des paniers.
• Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle lors du séchage.
• Évitez le contact entre les pièces de vaisselle, pour obtenir de bons résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plus BASSE) ainsi qu'un détergent doux adapté.

Assurez-vous toujours que la vaisselle que vous insérez dans l'appareil est propre à un lavage au lave-vaisselle.

Certains matériaux ne sont pas compatibles avec le lave-vaisselle. Dans ce cas, lavez les ustensiles à la main avec un détergent doux.

Matériaux non compatibles au lave-vaisselle	Éléments partiellement adaptés
Les ustensiles en bois, La porcelaine, Le cristal, Le plastique non résistant à la chaleur, Le cuivre, L'étain, Les objetsartisanaux, Les ancients couverts dont la lame et le manche sont assemblés par collage, Les articles composés de fibres synthétiques.	Certains types de verres peuvent ternir après plusieurs lavages. Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage. Les articles émailées peuvent se ternir s'ilts sont lavés fréquement au lave-vaisselle.

• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Les substances fortement colorées comme le ketchup, par exemple, peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses, les assiettes à dessert et les plats de service s'ils ne sont pas trop sales.

1. Tasses
2. Petit bol
3. Saladier
4. Verres
5. Sous-tasses
6. Assiettes creuses

Vers l'intérieur

Ajuster le panier supérieur

Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basse). Vous pouvez ainsi créer plus d'espace pour les ustensiles plus larges.

Position haute

Relevez le panier en le tenant de part et d'autre.

Veillez à ce qu'il soit bien enclenché dans les ergots de sécurité pour le maintenir en position haute.

Position basse

Appuyez sur les ergots de sécurité situés de part et d'autre du panier pour le placer en position basse

Les étagères à tasses peuvent être pliées si nécessaire. Les encoches situées à l'extrémité des étagères à tasses permettent de maintenir le pied des verres (voir figure ci-contre).

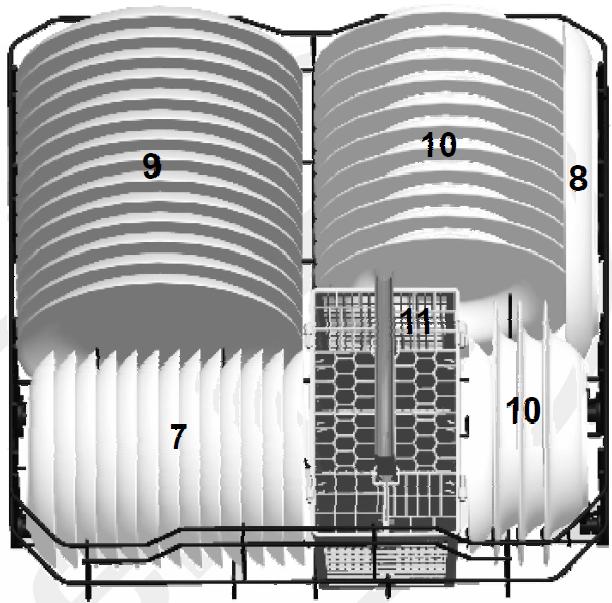

Chargement du panier inférieur

Le panier inférieur est destiné à recevoir la vaisselle la plus difficile à nettoyer telle que les poêles, les couvercles, les plats de service, les assiettes, les casseroles, etc. ainsi que le panier à couverts, comme illustré ci-dessous.

Il est préférible de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

1. Assiettes à dessert
2. Plat ovale
3. Assiettes creuses
4. Grandes assiettes
5. Panier à couverts

Vers l'intérieur

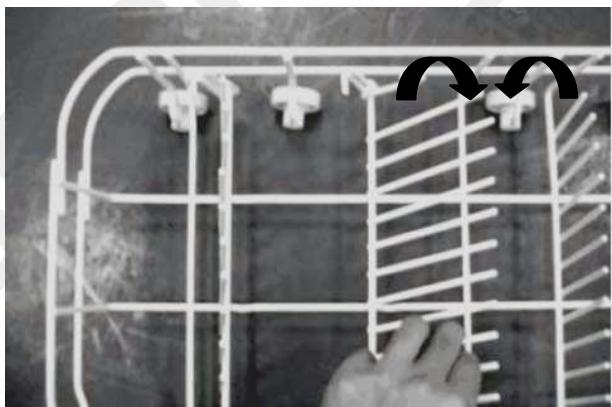

Replier les supports d'assiettes

Pour les plats de service et les casseroles, les supports d'assiettes peuvent être repliés.

Le rangement des couverts

Les couverts doivent être placés dans le panier à couverts en bas. Les ustensiles longs doivent être placés en position horizontale à l'avant du panier supérieur.

1. Fourchettes
2. Cuillères à soupe
3. Cuillères à dessert
4. Cuillères à café
5. Couteau
6. Cuillère de service
7. Louche
8. Fourchette de service

Vers l'intérieur

Attention! Ne laissez pas les couverts dépasser par le dessous, ceci afin de ne pas gérer la rotation du bras d'aspersion inférieur.

Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
• Chargez le lave-vaisselle.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage, puis fermez le couvercle. Fermez la porte.

Départ du programme

• Pour mettre en marche l'appareil, appuyez sur la touche L'écran d'affichages allume.
• Sélectionnez un programme de lavage en appuyant sur la touche « Prog. »
• Sélectionnez éventuelles l'option « 3 en 1 » en appuyant sur la touche « 3 en 1 » si vous utilisez une pastille de lavage « 3 en 1 » [voir tableau ci-dessous].
• Appuyez sur la touche [Départ/Pause] : le programme démarre après quelques secondes.

Description des commandes

Appuyez une ou plusieurs fois sur cette touche...		Pour...
1		Allumer/éteindre le lave-vaisselle.
2	Langue	Sélectionner la langue d'affichage (français, anglais, espagnol, etc.)
3		Verrouillage des touches du bandeau de commandes (Sécurité enfants). Maintenez la touché,enforcée pendant 3 secondes pour verrouiller/déverrouiller les touches du bandeau de commandes.
4	3 en 1	Sélectionner l'option « 3 en 1 » si vous utilisez une pastille de lavage « 3 en 1 »*. (*Cette option est uniquement disponible avec les programmes « Auto», « Intensif», « Normal » et « Economique ») Les pastilles « 3 en 1 » sont composées de 3 couches : - 1 pour le lavage, - 1 pour le rinceage, - 1 pour adoucir l'eau et éviter les dépôts calcaires (fonction sel). Vous n'avez pas besoin d'introduire du liquide de rinceage.
5	⊗	Programmer un départ différé. Vous pouvez différer le départ d'un programme jusqu'à 24 heures par tranches d'1 heures. Pour annuler un départ différé, appuyez sur la touche ⊙ afin de réinitialiser l'appareil.
6	Prog.	Sélectionner un programme de lavage parmi les programmes suivants : - « Rinceage », - « Fragile », - « Rapide », - « Préavage », - « Automatique », - « Intensif », - « Normal », - « Economique». Référez-vous au tableau des programmes.
7	IID	Démarrer/méttre en pause un programme de lavage. Le programme démarre au bout de quelques secondes.

• Fonction Pause (pour ajouter de la vaisse en cours de lavage par ex.)

Vous pouvez appuyer sur la touche pour mettre l'appareil en pause. Dans tous les cas, si vous ouvrez la porte du lave-vaisselle en cours de lavage, l'appareil se mettra en pause. Après avoir refermé la porte, le lave-vaisselle se remet en route après 10 secondes.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler !

Comment programmer un départ différé

1. Appuyez sur la touche pour allumer l'appareil.
2. Appuyez une ou plusieurs fois sur la touche « Prog. » pour désirez un programme.
3. Appuyez sur la touche pour programmer le départ différé. L'écran affiche « H : 00 » ainsi que le symbole
4. Chaque appui sur la touche augmente le départ différé d'une heure (Affichage « H :01 » puis « H :02 », « H :03 », etc.). Vous pouvez différer le départ d'un programme jusqu'à 24 heures.

Pour revenir à l'affichage de la durée du programme et annuler le départ différé, appuyez sur la touche jusqu'à ce que l'écran affiche « H : 00 ».

1. Appuyez sur la touche pour confirmer. Le départ différé est enregistré. Le programme demarrera à la fin du tempsprogrammé. (Laissez le lave-vaisselle allumé).

Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.

• Appuyez sur la touche ©. Ceci permet de réinitialiser l'appareil.
• Verrouillage/déverrouillage du bandeau de commandes (Sécurité enfants)

Cette option vous permet de verrouiller les touches du bandeau de commandes afin que les enfants ne modifient pas les réglages.

Pour activer ou désactiver la sécurité enfants, maintenez la touche enfoncée pendant 3 secondes.

• Fin du programme/déclenchement de la vaisselle
• Lorsque le cycle de lavage est terminé, l'appareil émet un bip sonore pendant quelques secondes.
• Eteignez l'appareil à l'aide de la touche
• Entrouvre la porte du lave-vaisselle.

Attention car de la vapeur chaude s'échappe !

Patientez quelques minutes avant de décharger le lave-vaisselle : vous évitez de vous brûler et vous obtenez de résultats de séchage.

La vaisselle chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaisselle.

Nous vous conseillons tout d'abord de vider le panier inférieur, puis le panier supérieur afin d’éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.

1. Après chaque lavage, contrôle si les filtres doivent être nettoyés (Cf. Paragraphe « Nettoyage et entretien »).

Tableau des programmes de lavage

Programmes	Informations sur le programme	Description du programme	Produit de lavage Préavage/Lavage principal	Durée du programme (en minutes)	Energie (en Kwh)	Consommation d'eau (en litres)	Liquide de rincçage
Automatique Auto	Vaiselle très Sale	- Préavage - Lavage auto1 - Rincage - Rincage - Sécchage	5/30 g	De 120 à 160	De 1,1 à 1,4	De 11 à 14,5	★
Intensif	Vaiselle très sale	- Préavage (50°C) - Lavage (65°C) - Rincage - Rincage (60°C) - Sécchage	5/30 g	130	1,5	23	★
Normal	Vaiselle normalement sale	- Préavage (50°C) - Lavage (50°C) - Rincage - Rincage (65°C) - Sécchage	5/30 g	160	1,3	15	★
Economique Ecoo	Vaiselle légèrement sale (Norme IEC-EN 50242)	- Préavage - Lavage (50°C) - Rincage - Rincage (65°C) - Sécchage	5/30 g	155	1,08	13	★
Rincage	Rincage et séchage uniquement	- Lavage (40°C) - Rincage (70°C) - Sécchage		80	1,0	8	★
Fragile	Vaiselle fragile/Programme spécial verres	- Préavage - Lavage (40°C) - Rincage - Rincage (60°C) - Sécchage	20 g	95	0,6	16	★
Rapide	Cycle de lavage plus court Vaisselle légèrement sale qui ne nécessite pas d'être sécchéée	- Lavage (40°C) - Rincage	20 g	30	0,5	12
Prélavage	Pour effectuer un rincage d'attente			8		4

Note: si vous sélectionnez l'option « 3 en 1 » avec les programmes « Auto », « Intensif », « Normal » ou « Economique », il se peut que la durée des programmes soit légèrement différente par rapport à celle indiquée dans le tableau ci-dessus.

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaisselle se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Le filtre principal (ou filtre fin) : S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtre à déchet (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

Pour retirer les filtres :

Etape 1: Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre pour le déboîter; soulevez-le puis retirez-le.

Etape 2: Soulevez le contrôle fin et retirez-le.

• Passez-les sous l'eau courante pour les nettoyer.
• Pour nettoyer le gros filtre et le filtre fin, vous pouvez utiliser une Brosse de nettoyage douce.
• Veillez à ne pas plier le filtre fin.
• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, afin de conserver une bonne qualité de lavage.

Pour retirer le bras d'aspersion

Maintenez le bras supérieur et tournez l'écrou cranté dans le sens des aiguilles d'une montre. Puis, dégagez le bras en le tirant vers le bas.

Pour retirer le bras d'aspersion inférieur:

Soulevez le bras d'aspersion inférieur pour le déboîter.

• Lavez les bras dans de l'eau tiède savonneuse.
• Utilisez une aiguille pour déboucher les orifices.

Replacez les bras de la manière inverse que décrit précédemment après les avoir rincés soigneusement.

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez une éponge douce légèrement humide et imprégnée d'un produit nettoyant doux (non abrasif), puis séchez soigneusement.
• N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
• Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisselle) et l'intérieur de la porte avec une éponge douce humide pour ôter tout résidu d'aliment éventuel.

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que : - le lave-vaisselle est branché au réseau électrique. - Il n'y a pas de coupure de courant. - Le robinet d'arrivée d'eau est ouvert. - La porte du lave-vaisselle est correctement fermée. - Vous avez appuyé sur la touche I.D. - Vous n'avez pas programmé de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que : - Le robinet d'arrivée d'eau est ouvert. - Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. - Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. - La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? Les filtres sont-ils obstrués ?
La vaisselle n'est pas propre.	Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rinceage dans le distributeur de liquide de rinceage. - Les paniers ne sont pas trop charges / la vaisselle est disposée correctement. - Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner. - Le programme sélectionné est adapté au type et au degré de saleté de la vaisselle. - Les orifices des bras de lavage ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaisselle est bruyant.	Vérifiez que les bras de lavage ne touchent pas la vaisselle.
Léger sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez : - qu'il y a du produit de rinceage dans le distributeur de produit de rinceage. - Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaisselle est correctement mis à niveau.

Si les informations de ce tableau ne vous ont pas aidé à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
E1	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE.
E4	Débordement.	Hauteur d'eau dans la cuve trop élevé.

• En cas de débordement, coupez l'arrivée d'eau.
• S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Testé dans nos laboratoires

*Garantie valide à partir de la date d'achat (ticket de caisse faisant FOI). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, ce rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Essentiel

Service Clientèle

Essentiel b

CRT Lesquin

Rue de la Haie Plouvier

F - 59273 - FRETIN

FABRIQUE EN R. P. C.

SOURCING & CREATION

CRT LESQUIN

F-59273 FRETIN
