MODE D'EMPLOI RLF58 BIP ROSIERES

Réglage du panier supérieur Chargement de la vaisselle Information pour les tests laboratoire Chargement du produit de lavage Types de produits de lavage Chargement du produit de rinçage Nettoyage des filtres Quelques conseils pratiques Entretien et nettoyage courants Description de la machine Données techniques Sélection du programme et functions particulières Watercontrol Liste des programmes Identification des anomalies mineures

4 En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionel patenté.

■ Cet appareil devra être destiné uniquement à l'utilisation à usage domestique. ■ Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine. ■ S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle. ■ La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le panier à couverts. ■ En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le Service Après-vente de votre revendeur en lui précisant bien le type de votre appareil. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.

■ S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation.

■ L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. ■ Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente.

■ Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides.

■ Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...).

■ Cet appareil n’est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l’utilisation du produit, à moins qu’elles ne soient surveillées, ou instruites sur l’utilisation de l’appareil, par une personne responsable de leur sécurité.

■ Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité. ■ Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine. Coupez le cordon d’alimentation après l’avoir retiré de la prise murale.

Surveillez les enfants pour être sûr qu’ils ne jouent pas avec l’appareil.

■ A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle, ne doit pas être consommée. 3

2. que le réglage du contacteur électrique correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave-vaisselle.

En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio.

Alimentation Electrique

Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre.

L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil.

Avant de brancher la machine sur le circuit électrique s'assurer:

Produit compatible avec les

Directives Européennes 73/23/EEC et 89/336/EEC, remplacé par 2006/95/EC et 2004/108/EC, et les amendements successifs.

1. que la prise murale est correctement reliée à la terre;

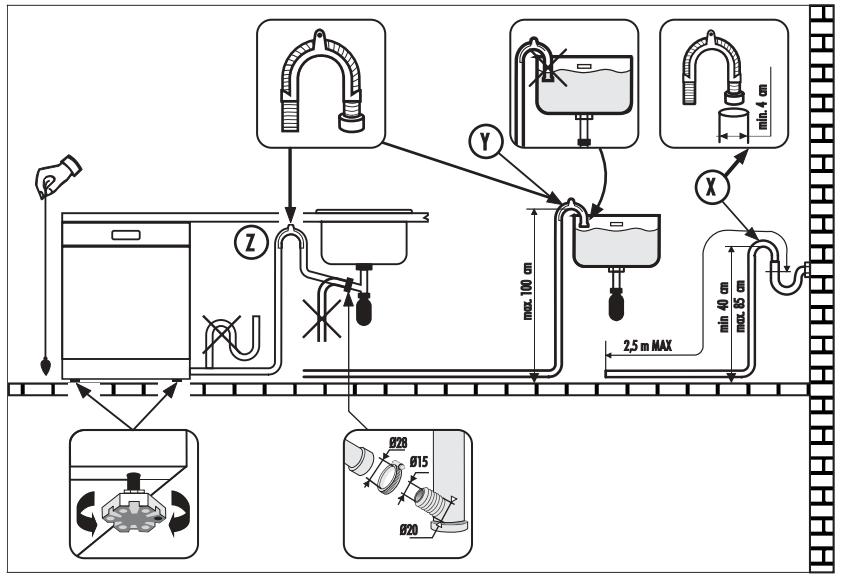

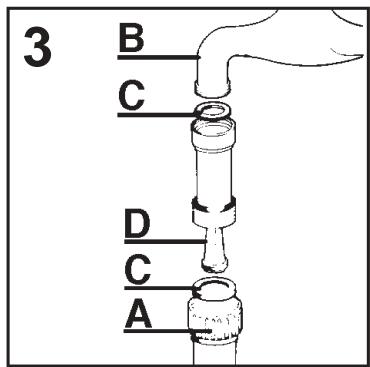

■ Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche. IMPORTANT Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C. ■ La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. ■ Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig. 1B). ■ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig. 2). ■ Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente. ■ Si des saletés ou du sable sont présents dans l’eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig. 3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". ■ Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

■ Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).

■ Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm.

■ En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4Z).

éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X).

■ Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol.

Cette rallonge de tube est disponible auprès du service après-vente.

* L’adoucisseur d’eau est réglé en usine sur le niveau 3, adapté à la majorité des cas.

ADOUCISSEUR D’EAU Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres.

Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.

Selon le degré de dureté de votre eau, procédez au réglage de l’adoucisseur d’eau comme suit:

IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint. 1. Maintenir enfoncée la PREMIERE touche "PROGRAMME" (en partant de la droite) et allumer simultanément le lave vaisselle à l’aide de la touche "MARCHE/ARRÊT" (vous entendrez alors un son).

Réglage de l’adoucisseur d’eau

2. Maintenir enfoncée la touche

"PROGRAMME" pendant 5 secondes au moins. Relâcher la touche SEULEMENT après avoir entendu le signal sonore. Certains voyants "SÉLECTION DE PROGRAMME" s’allumeront pour indiquer le niveau de diminution du calcaire.

L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 90°fH

(graduation française) ou Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.

Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interrompre automatiquement les fonctions préétablies.

IMPORTANT Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.

(Allemagne) Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec les positions de réglage de l’adoucisseur correspondantes.

Si, pour quelque raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaisselle en appuyant sur la touche

"MARCHE/ARRÊT" et recommencer depuis début (POINT 1).

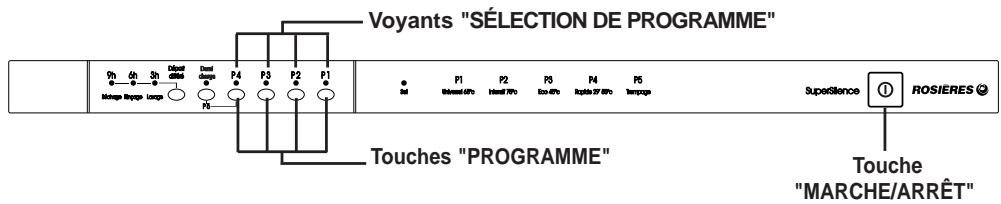

Voyants "SÉLECTION DE PROGRAMME"

■ Il est important de n’utiliser que le sel spécifiquement prévu pour les lavevaisselle.

Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur.

RÉGLAGE DU PANIER SUPÉRIEUR

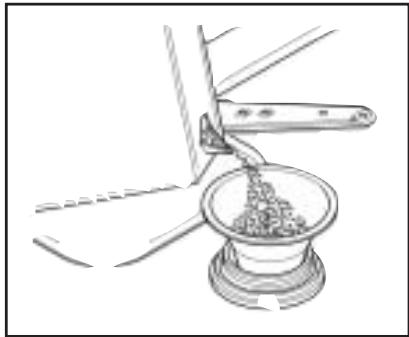

■ Pour introduire le sel, dévisser le bouchon du bac.

Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.

Indicateur de remplissage du sel

■ Après chargement du sel, il est recommandé d’effectuer un cycle de lavage complet ou de mettre en marche le programme TREMPAGE (ou RINCAGE A FROID).

Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’adoucisseur d’eau.

Ce modèle est pourvu de voyant

électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. IMPORTANT La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.

En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert.

- POSITION "A": pour le chargement d’assiettes standards ou pour le chargement exclusif de poêles, saladiers etc…

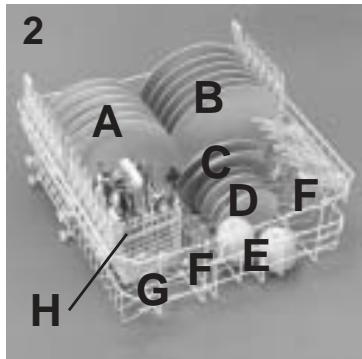

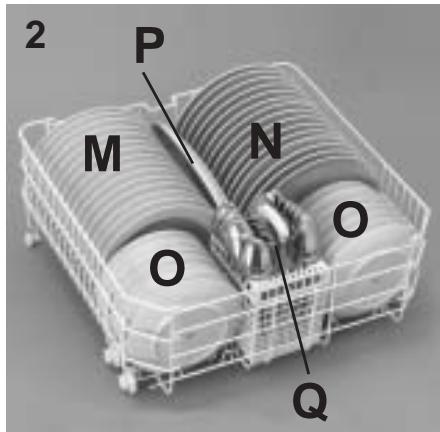

■ Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte. 10

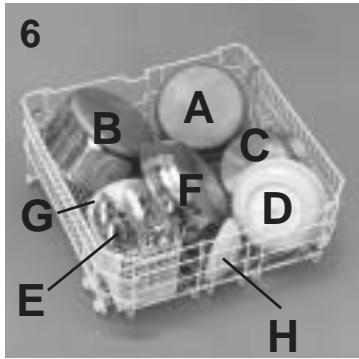

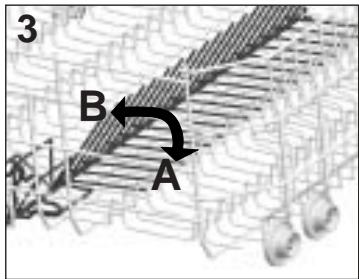

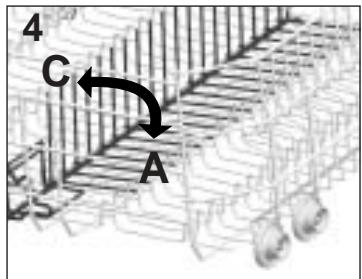

Panier inférieur (fig. 6)

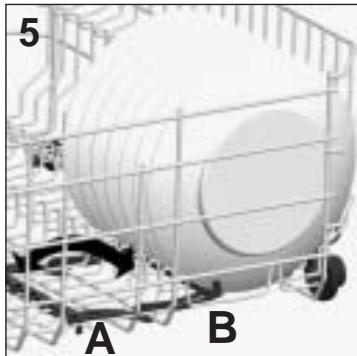

IMPORTANT Le panier inférieur possède un dispositif d’arrêt automatique permettant son extraction en toute sécurité, très utile aussi lors du chargement complet du lave-vaisselle. L’extraction total du panier inférieur est nécessaire afin de charger le sel ainsi que pour le nettoyage du filtre et de l’entretien ordinaire de la machine.

Si les petites assiettes sont positionnées sans avoir mis les supports mobiles dans la bonne position, le bras de lavage inférieur peut alors être bloqué par ces assiettes.

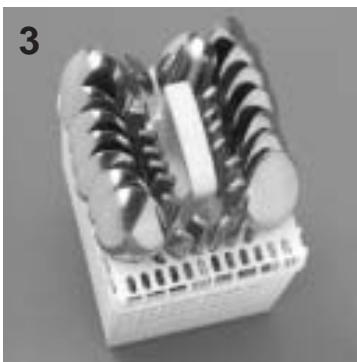

Le couvercle du panier à couverts peut être retiré pour permettre différentes possibilités de chargement. 11

INFORMATION POUR LES ESSAIS EN LABORATOIRE Programme comparatif général (selon norme EN 50242)

(voir liste des programmes de lavage)

Le produit de lavage

1. Panier supérieur en position: bas

2. Chargement normalisé 3. Réglage du produit de rinçage sur index: 6

4. Quantité de détergent:

- 9,5 g directement dans le lave-vaisselle; - 28 g dans le bac à lessive.

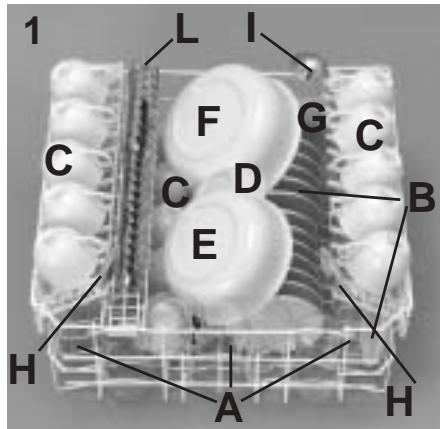

Chargement standard 15 couverts internationaux (selon norme EN 50242)

Le rangement correct du chargement est indiqué dans la fig. 1 pour le panier supérieur, dans la fig. 2 pour le panier inférieur et dans la fig. 3 pour le panier à couverts.

"CALGONIT" donne les meilleurs résultats de lavage et peut être obtenue facilement.

Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.

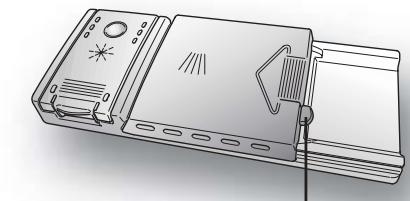

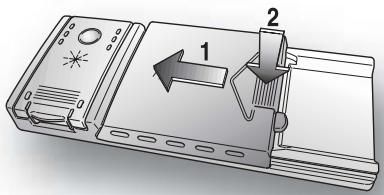

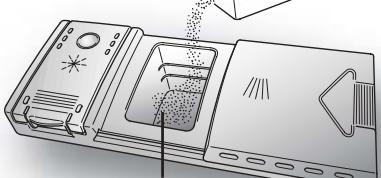

La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.

Q = couverts Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).

IMPORTANT Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.

■ lire attentivement et de suivre les instructions du fabricant, notées sur les emballages; ■ la performance de certains produits lessiviels composés de sel/adoucisseur d’eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l’échelle de performance donnée sur l’emballage du produit lessiviel.

Produits de lavage en tablettes

Les produits de lavage en tablettes des différents producteurs se dissolvent à des vitesses différentes. Donc dans les programmes rapides, certaines tablettes, ne se dissolvant pas complètement, peuvent ne pas être totalement efficaces. Avec les tablettes, il est donc conseillé de sélectionner des programmes plus longs afin de garantir la dissolution complète du produit de lavage.

Si l’utilisation de ce type de produits ne donne pas de résultats de lavage satisfaisants, s’adresser au producteur du produit de lavage.

IMPORTANT Pour obtenir des résultats de lavage satisfaisants, les tablettes DOIVENT

être introduites dans le bac à produit de lavage et PAS directement dans la cuve.

Dans certains cas l’utilisation de détergents combinés peut occasionner:

■ dépots de calcaire sur la vaisselle ou dans le lave-vaisselle; ■ une réduction des performances lors du lavage et du séchage.

Produits de lavage concentrés

CHARGEMENT DU PRODUIT DE RINÇAGE Le produit de rinçage

Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres.

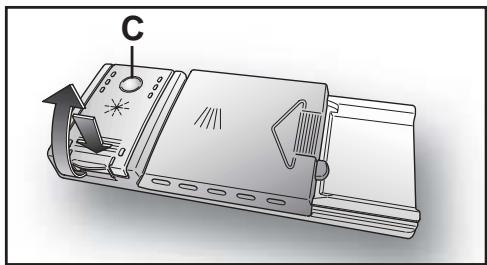

C Charger le produit de rinçage

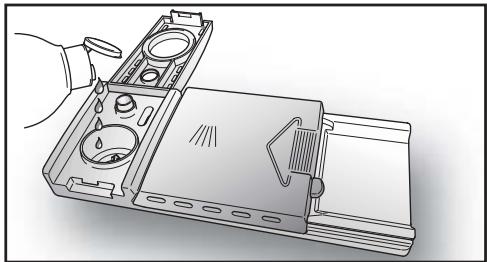

A la gauche du bac à lessive se trouve le réservoir du produit de rinçage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique (C) placé sur le distributeur.

PLEIN VIDE Reflet sombre

50°C, permettent de réduire l’impact sur l’environnement tout en respectant la vaisselle et le lave-vaisselle. Les programmes de lavage à 50°C ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d’obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65°C.

Rappel: l’utilisation de produits de lavage combinés “Tout en un” rend superflue l’utilisation des témoins de manque de sel et de produit de rinçage

(présents seulement sur certains modèles). En cas de problème de lavage et/ou de séchage, il est conseillé de reprendre l’utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage). Dans ce cas, il est recommandé de: ■ remplir de nouveau les bac à sel et à produit de rinçage; ■ exécuter un cycle de lavage normal à vide.

Produits de lavage combinés

Les produits de lavage qui contiennent aussi le produit de rinçage doivent être introduits dans le bac à produit de lavage. Le bac à produit de rinçage doit être vide (dans le cas contraire, régler le dosage du produit de rinçage sur le minimum avant d’utiliser des produits de lavage combinés).

NB: en revenant à l’utilisation de sel de type traditionnel, plusieurs cycles de lavage seront nécessaires avant que le système d’adoucissement de l’eau soit de nouveau optimal.

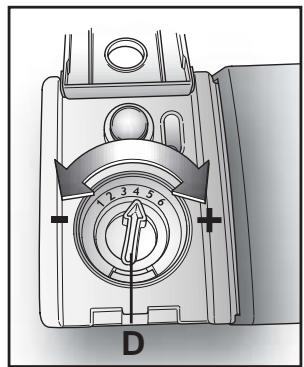

Réglage de dosage du produit de rinçage de 1 à 6

Le réglage (D) est situé sous le couvercle et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 4. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.

15 éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet. ■ En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.

Que faire pour avoir d'excellents résultats de lavage

■ Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.

un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait.

■ Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.

■ Eviter de rincer la vaisselle avant de la placer dans la machine.

■ Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d’une montre

(fig.1). ■ Pour un entretien facilité, le réservoir central est amovible (fig.2).

Ce qu'on ne doit pas laver

■ Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.

■ Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué.

■ Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. ■ Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.

■ Ranger la vaisselle avec l'ouverture tournée vers le bas.

■ Si possible, éviter que les différentes pièces se touchent; une installation correcte donnera de meilleurs résultats de lavage.

■ L’entretien du micro filtre autonettoyant est limité , un contrôle, toutes les deux semaines d’utilisation, est suffisant.

Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.

■ Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.

■ Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.

Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle.

Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d’efficacité de l’appareil.

Suggestions à la fin du programme

b) ne pas l'asperger de lessive;

■ Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur.

■ Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.

c) ne pas la mettre en contact avec d'autres matériaux.

IMPORTANT Ne jamais se servir de l’appareil sans les filtres.

■ Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d’abrasifs mais uniquement un chiffon avec du savon et de l’eau.

■ Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. ■ Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage. ■ Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmateur sur lavage délicat. ■ Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres.

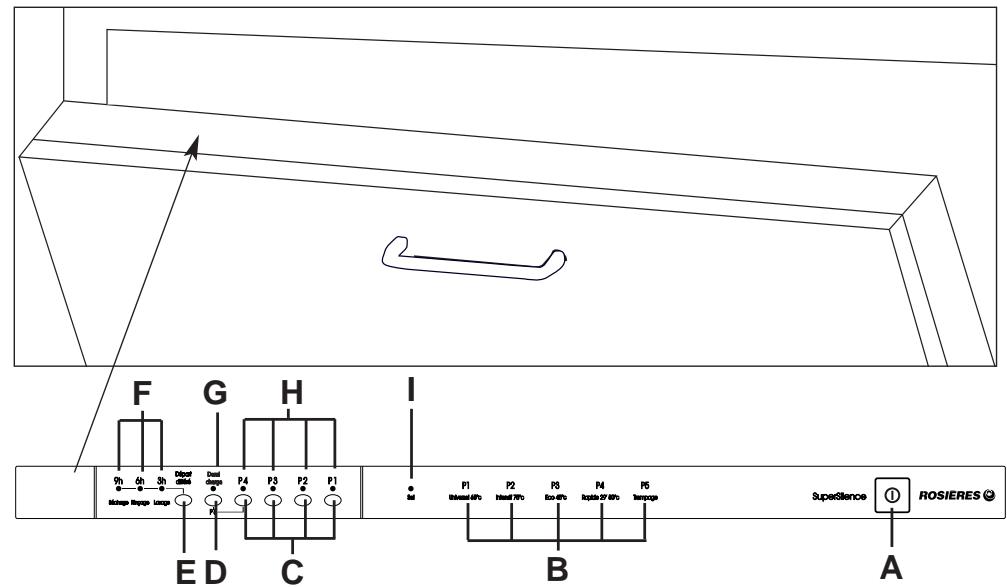

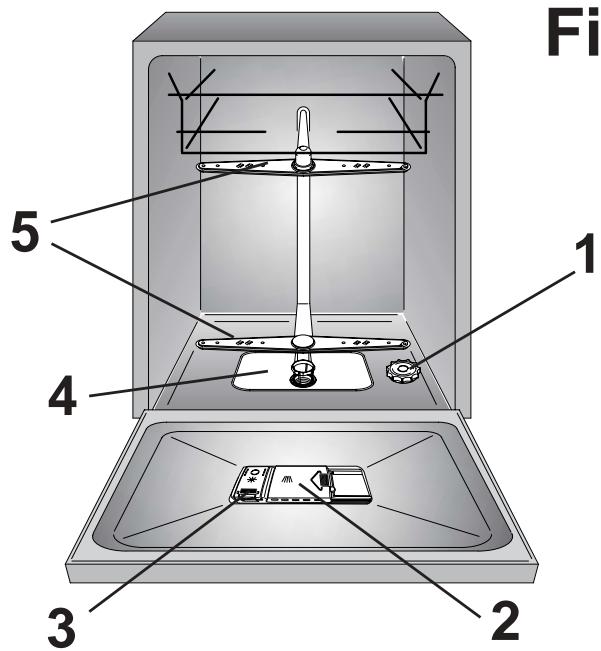

DESCRIPTION DE LA MACHINE En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité.

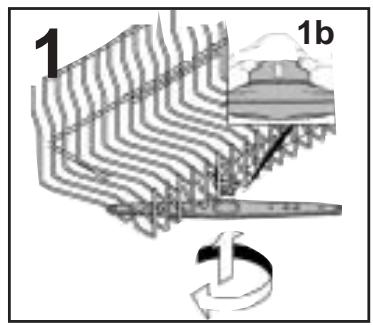

(fig.1b). Poussez le vers le haut (fig.1) en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d’une montre

(pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d’une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2). 2. Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté. 3. Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop. ■ La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. ■ Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins.

APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine.

Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes: 1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine. 2. Débrancher la prise électrique. 3. Fermer le robinet d'eau. 4. Remplir le réservoir du produit de rinçage. 5. Laisser la porte légèrement ouverte. 6. Laisser l'intérieur de la machine propre. 7. Si la machine est laissée dans des pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine. 18

Cependant, si vous ouvrez la porte lorsque le programme est en cours (par exemple pour ajouter de la vaisselle), la machine s’arrête automatiquement.

Lorsque vous refermez la porte, le cycle repart de l’endroit où il s’était interrompu sans devoir appuyer sur une touche.

IMPORTANT Le lave-vaisselle dispose de deux fonctions très utiles:

- le programme "conseillé" (pré-configuré en usine et parfait pour l’utilisation quotidienne à pleine charge) permettant d’effectuer une sélection plus rapide et sûre; - la fonction "auto-apprentissage" permet de proposer le dernier programme utilisé et procure ainsi un gain de temps en évitant de répéter chaque fois la même programmation.

Si vous ouvrez la porte pendant que le lave-vaisselle effectue son cycle de séchage, un signal sonore vous alerte que le cycle n’est pas achevé.

Choix des programmes

■ Ouvrez la porte et rangez la vaisselle à laver. ■ Appuyez sur la touche "MARCHE/ARRÊT" Le voyant correspondant au programme "conseillé" ou celui correspondant au dernier programme utilisé clignote.

DANS UN DÉLAI de une minute après le début du programme.

■ Choisir un programme en appuyant sur la touche correspondant.

■ Enfoncez la touche du programme en cours (avec le voyant éclairé fixement) sans la lâcher pendant au moins 5 secondes. Les voyants des programmes clignoteront e vous entendrez des signaux sonores.

■ Fermez la porte, après que le signal sonore ait retenti, le programme démarrera automatiquement.

■ Le programme en cours s’annule et le voyant correspondant au programme

"conseillé" commence à clignoter.

DANS UN DELAI de une minute après le début du programme, vous pouvez choisir un autre programme, simplement en appuyant sur la touche correspondante.

■ Vous pouvez alors nouveau programme.

IMPORTANT Pour annuler le programme

"TREMPAGE" enfoncez en même temps la touche du programme "RAPIDE" et celle de l’option "DEMI CHARGE".

IMPORTANT Pour sélectionner le programme

"TREMPAGE" appuyez en même temps sur la touche du programme "RAPIDE" et sur celle de l’option "DEMI CHARGE". 20

Touche "DEPART DIFFERE"

Cette touche permet de retarder le démarrage du cycle de lavage de 3, 6 ou 9 heures. Pour configurer le départ différé, procédez de la manière suivante: ■ Appuyez sur la touche "DEPART DIFFERE" (à chaque pression correspond respectivement la configuration retardée de 3, 6 ou 9 heures et le voyant correspondant au retard choisi s’éclaire fixement).

Déroulement du programme

Pendant le déroulement du programme, le voyant du cycle reste fixement éclairé et les 3 voyants de visualisation "PHASES DU CYCLE" (correspondants à "Lavage", "Rinçage" et "Séchage") s’éclairent séparément et en séquence pour indiquer la phase en cours.

■ Pour démarrer le décompte, appuyez sur la touche du programme choisi (le voyant correspondant s'éclaire fixement, tandis que celui de la durée configurée cesse d’être éclairé fixement et commence

En cas de coupure de courant pendant un programme de lavage, une mémoire spéciale restaure le programme sélectionné et, lorsque le courant est rétabli, reprend le cycle là où il s'est arrêté.

Si vous configurez un départ différé de 9 heures, le décompte du temps est signalé par les voyants 6h et 3h qui s’éclairent et indiquent le temps restant.

Au terme des 3 dernières heures (à la fin du décompte) le voyant 3h cesse de clignoter et s’éclaire fixement pour signaler que la phase de lavage et le programme se déclencheront automatiquement.

La fin du programme est signalée par un signal acoustique (s’il est activé) de

5 secondes, répété 3 fois toutes les 30 secondes. Le voyant correspondant au programme choisi (2 voyants pour le programme "TREMPAGE") commence à clignoter. Vous pouvez alors sortir la vaisselle propre et éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" ou effectuer un nouveau chargement pour un nouveau cycle de lavage.

Si le décompte n’est pas achevé et que le programme n’est donc pas encore parti, vous pouvez modifier ou annuler le départ différé, choisir un autre programme ou sélectionner/désélectionner la touche option, en procédant de la manière suivante:

■ Appuyez pendant au moins 5 secondes sur la touche du programme choisi. Les voyants des programmes clignoteront e vous entendrez des signaux sonores.

Touche "DEMI CHARGE" En réponse à vos attentes quotidiennes en matière de lavage, ce lave-vaisselle est équipé, en plus des programmes habituels, d’une fonction "DEMI CHARGE". Cette fonction permet aux utilisateurs de laver un nombre réduit de vaisselle pouvant se trouver indifféremment dans le panier supérieur et/ou le panier inférieur de l’appareil. Quand cette fonction est activée, le lave-vaisselle consomme automatiquement moins d'eau et d'énergie et il réduit la durée du cycle de lavage. Dans ce mode "DEMI CHARGE", il convient de réduire la quantité de détergent utilisé.

■ Appuyez sur la touche "DEPART DIFFERE", pour configurer un autre horaire de départ retardé (le voyant correspondant au temps choisi s’éclaire fixement).

■ Lorsque vous avez modifié ou annulé le départ différé, vous pouvez configurer un nouveau programme et vous pouvez sélectionner ou désélectionner la touche option. 21

Désactivation du signal acoustique

"TREMPAGE") clignote très rapidement et un signal sonore est émis. Dans ce cas, éteignez le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT". Contrôlez si le robinet d’eau est ouvert, si le tuyau de vidange n’est pas plié, si le siphon et les filtres ne sont pas colmatés et configurez à nouveau le programme choisi. Si l’anomalie se répète, adressez-vous au Service Après-Vente.

La fonction du signal acoustique à la fin du programme peut être désactivée de la manière suivante:

IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint. 1. Maintenir enfoncée la PREMIERE touche "PROGRAMME" (en partant de la droite) et allumer simultanément le lave vaisselle à l’aide de la touche "MARCHE/ARRÊT" (vous entendrez alors un son).

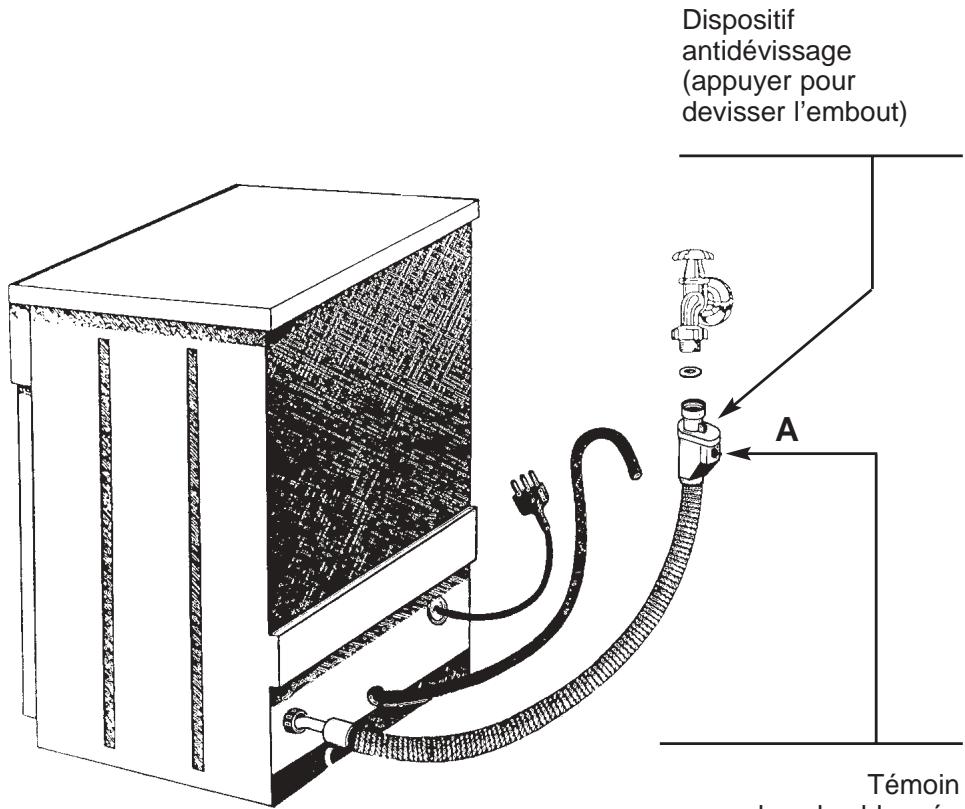

WATERCONTROL - DISPOSITIF DE BLOCAGE DE L’EAU Le tuyau d’alimentation, doublé d’une gaine, est équipé d’un dispositif de blocage de l’eau.

Dans le cas où le tuyau se détériorerait (usure naturelle ou surpression), l’eau s’écoulerait dans la gaine et actionnerait le dispositif de blocage de l’eau directement au robinet. Cet incident serait alors signalé par un témoin rouge situé dans la petite fenêtre “A”. Dans ce cas, fermez le robinet d’eau et changez le tuyau. Si le tuyau n’est pas assez long pour permettre un branchement correct, il doit être remplacé par un tuyau plus long. Le tuyau peut être fourni par votre service après-vente.

Dispositif antidévissage

(appuyer pour devisser l’embout)

IMPORTANT Ce lave-vaisselle est équipé d’un système de sécurité anti-débordement qui, en cas de problème, videra automatiquement tout excès d’eau.

2. Maintenir enfoncée la touche

"PROGRAMME" pendant 15 secondes au moins (vous entendrez pendant cette période 2 sons). 3. Relâcher la touche lorsque vous entendrez le second signal sonore (3 voyants "SÉLECTION DE PROGRAMME" s’illumineront).

Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d’incliner le lave-vaisselle, s’assurer d’abord que le cycle de lavage est terminé et qu’il n’y a plus d’eau dans la cuve.

4. Appuyer de nouveau sur la même touche: les 3 voyants passeront d’une lumière fixe (sonnerie activée) à clignotante (sonnerie désactivée).

5. Eteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" pour rendre effective la nouvelle configuration. Pour réactiver la sonnerie, suivez la même procédure.

A Témoin de valve bloquée

Le filtre du tuyau d’alimentation est bouché

Nettoyer le filtre situé à l’extremité du tuyau d’alimentation

La rallonge du tuyau de vidange n’est pas la bonne

Suivre attentivement les instructions pour le branchement du tuyau de vidange

La vidange murale n’a pas d’évent à air

Consulter un technicien qualifié

Tuyau en position trop basse

4 - La machine vidange en permanence

5 - Les bras de lavage ne tournent pas

6 - Sur les appareils électroniques sans afficheur: un voyant ou plus clignotant rapidement.

Quantité excessive de lessive

Réduire la quantité de lessive

Une pièce de vaisselle empêche la rotation

Ne pas trop serrer la vaisselle

L’extrémité du tuyau de vidange est plongée dans l’eau

L’extrémité du tuyau de vidange ne doit pas toucher l’eau de vidange

La lessive n’est pas bien dosé, est vieux ou durci

Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit

Le bouchon du récipient du sel ne ferme pas bien

Le programme de lavage choisi est trop faible

Choisir un programme plus

8 - Manque ou dispersion partielle de la lessive

Des couverts, des assiettes, des casseroles, etc… empêchent l'ouverture du couvercle du récipient

Charger la vaisselle de telle manière qu'elle n'empêche pas l'ouverture du couvercle du récipient à lessive.

9 - Présence de tâches blanches sur la vaisselle

L’eau d’alimentation est particulièrement dure

Contrôler le niveau du sel et du produit de rinçage et régler le dosage; si l’anomalie persiste, demander l’intervention du SAV

10 - Bruit pendant le lavage

Les pièces de vaisselle se cognent

Mieux les ranger dans les paniers

Les bras de lavage tournants cognent contre la vaisselle

Mieux ranger la vaisselle

Manque de circulation d’air

Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel

Manque de produit de rinçage

Utiliser du produit de rinçage

REMEDES Prise de courant mal branchée

Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention plus rapide et efficace.

Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles. 27

Le constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter toutes modifications qui se révèleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles.

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des

équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.

09.03 - 41030951 - www.graficaestampa.it - Printed in Italy - Imprimé en Italie
