Type de produit	Adaptateur audio sans fil
Caractéristiques techniques principales	Bluetooth 4.1, portée jusqu'à 10 mètres
Alimentation électrique	Alimentation par USB
Dimensions approximatives	85 x 30 x 10 mm
Poids	50 g
Compatibilités	Compatible avec la plupart des appareils Bluetooth, y compris smartphones, tablettes et systèmes audio
Type de batterie	Batterie lithium-ion rechargeable
Tension	5 V
Puissance	1 W
Fonctions principales	Transmet l'audio sans fil, permet de connecter des appareils audio non Bluetooth
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable

FOIRE AUX QUESTIONS - WIRELESS AUDIO ADAPTER AD-5B NOKIA

Comment puis-je connecter le Nokia Wireless Audio Adapter AD-5B à mon appareil ?

Pour connecter le Nokia Wireless Audio Adapter AD-5B, activez le Bluetooth sur votre appareil. Ensuite, mettez l'adaptateur en mode de couplage en maintenant le bouton d'alimentation enfoncé jusqu'à ce que le témoin lumineux clignote. Sélectionnez 'Nokia AD-5B' dans la liste des appareils disponibles sur votre appareil.

Que faire si le son est saccadé ou de mauvaise qualité ?

Vérifiez la distance entre l'adaptateur et votre appareil. Assurez-vous qu'ils ne sont pas trop éloignés (idéalement à moins de 10 mètres). Évitez également les obstacles comme les murs ou d'autres appareils électroniques qui pourraient interférer avec le signal.

L'adaptateur ne s'allume pas, que faire ?

Assurez-vous que l'adaptateur est chargé. Branchez-le à une source d'alimentation via le câble USB fourni. Si l'adaptateur ne s'allume toujours pas après quelques minutes de charge, essayez un autre câble ou adaptateur secteur.

Puis-je utiliser l'adaptateur avec plusieurs appareils en même temps ?

Non, le Nokia Wireless Audio Adapter AD-5B ne peut se connecter qu'à un seul appareil à la fois. Si vous souhaitez connecter un autre appareil, vous devez d'abord déconnecter le précédent.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Pour réinitialiser l'adaptateur, maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote en rouge et bleu. Cela réinitialisera l'adaptateur aux paramètres d'usine.

L'adaptateur se déconnecte fréquemment, que puis-je faire ?

Vérifiez si d'autres appareils Bluetooth sont à proximité, car ils peuvent interférer avec la connexion. Essayez également de redémarrer l'adaptateur et votre appareil. Si le problème persiste, envisagez de mettre à jour le firmware de votre appareil.

L'adaptateur fonctionne-t-il avec tous les appareils ?

Le Nokia Wireless Audio Adapter AD-5B est compatible avec la plupart des appareils dotés de la technologie Bluetooth. Cependant, il peut ne pas fonctionner avec certains appareils très anciens ou spécifiques. Consultez le manuel d'utilisation pour plus de détails.

Comment puis-je savoir si l'adaptateur est chargé ?

Lorsque vous branchez l'adaptateur, le témoin lumineux doit s'allumer en rouge. Cela indique qu'il est en charge. Une fois la charge complète, le témoin lumineux passera au bleu.

MODE D'EMPLOI WIRELESS AUDIO ADAPTER AD-5B NOKIA

Guide de l'utilisation pour l'adaptateur audio sans fil AD-5B Nokia

Nous, NOKIA CORPORATION, déclarons sous notre seule responsabilité la conformité du produit AD-5B aux dispositions de la directive européenne 1999/5/CE. La déclaration de conformité peut être consultée à l'adresse suivante http://www.nokia.com/phones/declaration_of_conformity/. Copyright © 2004 Nokia. Tous droits réservés. La reproduction, le transfert, la distribution ou le stockage d'une partie ou de la totalité du contenu de ce document, sous quelque forme que ce soit, sans l'autorisation écrite préalable de Nokia est interdite. Nokia est une marque déposée de Nokia Corporation. Les autres noms de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales ou des noms de marques de leurs détenteurs respectifs. Bluetooth est une marque déposée de Bluetooth SIG, Inc. Nokia applique une méthode de développement continu. Par conséquent, Nokia se réserve le droit d'apporter des changements et des améliorations à tout produit décrit dans ce document, sans aucun préavis. Nokia ne peut en aucun cas être tenue pour responsable de toute perte de données ou de revenu, ainsi que de tout dommage particulier, incident, consécutif ou indirect. Le contenu de ce document est fourni « en l'état ». À l'exception des lois obligatoires applicables, aucune garantie sous quelque forme que ce soit, explicite ou implicite, y compris, mais sans s'y limiter, les garanties implicites d'aptitude à la commercialisation et d'adéquation à un usage particulier, n'est accordée quant à la précision, à la fiabilité ou au contenu du document. Nokia se réserve le droit de réviser ce document ou de le retirer à n'importe quel moment sans préavis. Pour vous assurer de la disponibilité des produits, qui peut varier en fonction des régions, contactez votre revendeur Nokia le plus proche. Sommaire Sommaire

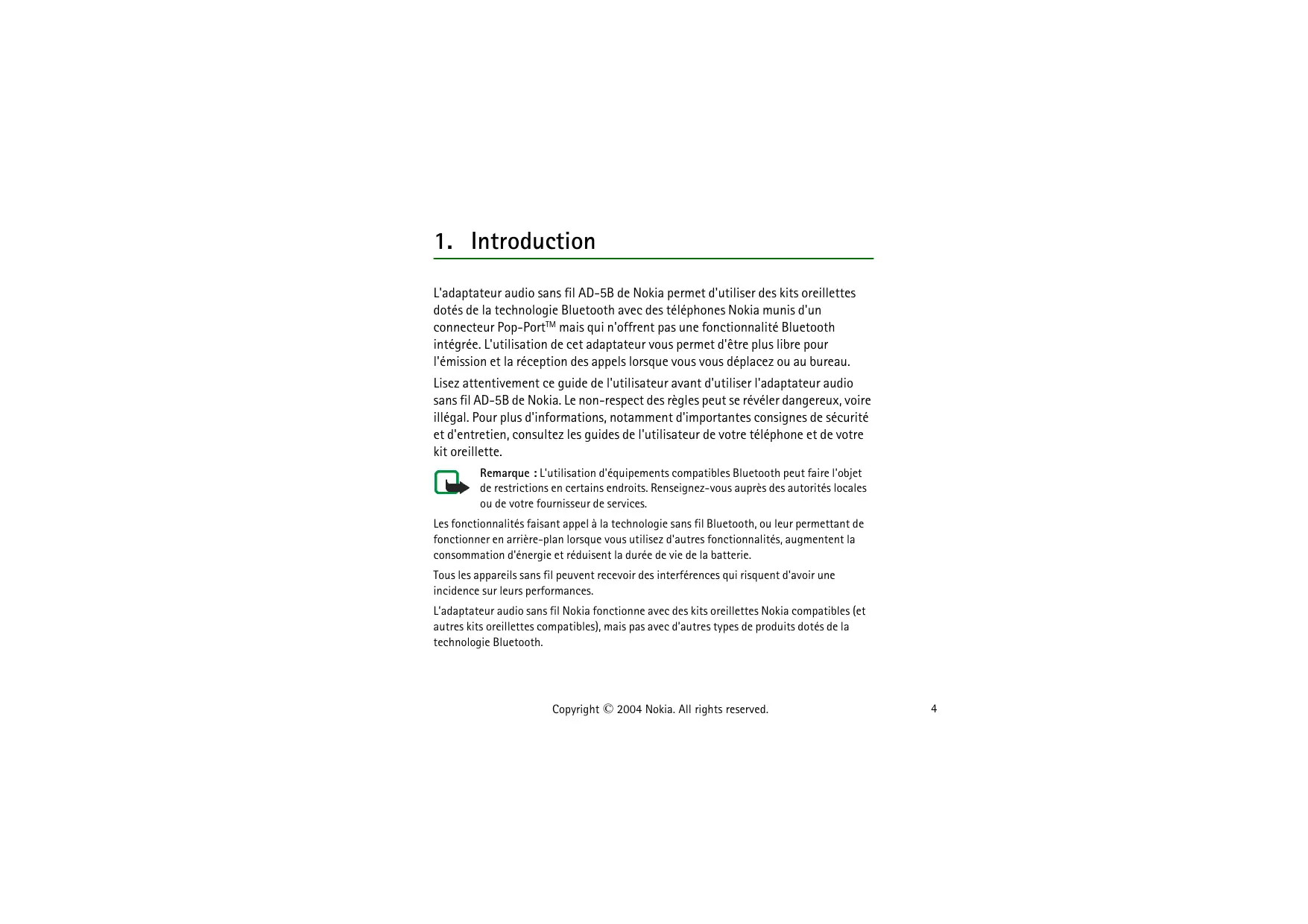

L'adaptateur audio sans fil AD-5B de Nokia permet d'utiliser des kits oreillettes dotés de la technologie Bluetooth avec des téléphones Nokia munis d'un connecteur Pop-PortTM mais qui n'offrent pas une fonctionnalité Bluetooth intégrée. L'utilisation de cet adaptateur vous permet d'être plus libre pour l'émission et la réception des appels lorsque vous vous déplacez ou au bureau. Lisez attentivement ce guide de l'utilisateur avant d'utiliser l'adaptateur audio sans fil AD-5B de Nokia. Le non-respect des règles peut se révéler dangereux, voire illégal. Pour plus d'informations, notamment d'importantes consignes de sécurité et d'entretien, consultez les guides de l'utilisateur de votre téléphone et de votre kit oreillette. Remarque : L'utilisation d'équipements compatibles Bluetooth peut faire l'objet de restrictions en certains endroits. Renseignez-vous auprès des autorités locales ou de votre fournisseur de services. Les fonctionnalités faisant appel à la technologie sans fil Bluetooth, ou leur permettant de fonctionner en arrière-plan lorsque vous utilisez d'autres fonctionnalités, augmentent la consommation d'énergie et réduisent la durée de vie de la batterie. Tous les appareils sans fil peuvent recevoir des interférences qui risquent d'avoir une incidence sur leurs performances. L’adaptateur audio sans fil Nokia fonctionne avec des kits oreillettes Nokia compatibles (et autres kits oreillettes compatibles), mais pas avec d’autres types de produits dotés de la technologie Bluetooth. Copyright © 2004 Nokia. All rights reserved.

Introduction Le coffret de l'adaptateur audio sans fil Nokia comprend l'adaptateur et le guide de l'utilisateur. Notez que la clé Bluetooth, dont vous avez besoin lorsque vous utilisez l'adaptateur avec le kit oreillette, est sur la carte fournie dans le coffret du kit oreillette. Gardez cette clé en lieu sûr. Copyright © 2004 Nokia. All rights reserved.

2. Procédure de démarrage

■ Présentation L'adaptateur audio sans fil Nokia comprend les pièces suivantes :

1 - Touche Ctrl : Permet d'allumer et d'éteindre

l'adaptateur. La touche Ctrl permet également de changer le mode de l'adaptateur. 2 – Voyant lumineux : Indique l'état actuel de l'adaptateur. Voir Modes du voyant lumineux, page 10. Il est préférable d'éviter de couvrir l'adaptateur afin d'optimiser la connexion Bluetooth. Notez que puisque l’adaptateur audio sans fil est un accessoire pour les modèles de téléphones Nokia non compatibles avec la technologie sans fil Bluetooth, il n'existe ni menus, ni d'interfaces utilisateur sur le téléphone lui-même. ■ Première utilisation de l'adaptateur Avant d'utiliser l'adaptateur audio sans fil, vous devez l'associer, le « lier », avec le kit oreillette que vous souhaitez utiliser. Le kit oreillette compatible doit prendre en charge la spécification Bluetooth 1.1. Pour la liaison, vous avez besoin de l'adaptateur, d'un téléphone compatible et du kit oreillette, y compris son code PIN. Vous ne devez lier chaque kit oreillette qu'une seule fois. Copyright © 2004 Nokia. All rights reserved.

Procédure de démarrage Branchez l'adaptateur audio sans fil Nokia au connecteur Pop-PortTM de votre téléphone. Note que votre téléphone doit être en mode veille, prêt pour l'utilisation, sans caractère tapé. L'adaptateur clignote une fois brièvement en vert pour indiquer qu'il est allumé. Si l'adaptateur n'est lié à aucun kit oreillette, l'état est indiqué par un lent clignotement rouge continu. Notez que si le verrou de votre téléphone est activé, il est automatiquement désactivé lorsque vous branchez l'adaptateur au téléphone. Notez également que si le mode Silencieux de votre téléphone est activé, la réponse automatique ne fonctionne pas. Le mode Eclairage désactivé de votre téléphone doit être activé, car un éclairage constamment allumé réduit la durée de vie de votre batterie. Liaison de l'équipement Mettez le kit oreillette sous tension avant de commencer à lier votre kit oreillette à l'adaptateur audio sans fil Nokia. Assurez-vous qu'aucun kit oreillette ou autre appareil audio compatible ne soit allumé dans un rayon de 10 mètres.

1. Consultez le guide d’utilisateur de votre kit oreillette pour vous familiariser

avec la procédure de liaison de cet équipement.

2. Branchez l'adaptateur au connecteur Pop-PortTM de votre téléphone. Attendez

le lent clignotement rouge. Sélectionnez le mode d'entrée du PIN en appuyant une fois sur la touche Ctrl de l'adaptateur audio sans fil pour qu'il trouve le kit oreillette compatible. Copyright © 2004 Nokia. All rights reserved.

S'il n'y a pas de kit oreillette doté de la technologie Bluetooth sans fil compatible dans un rayon de 10 mètres, le voyant lumineux rouge clignote pour indiquer une erreur. L'adaptateur passe alors en mode Init et un voyant rouge clignote doucement. Voir Modes du voyant lumineux, page 10.

3. Si un kit oreillette compatible est détecté, le voyant lumineux de l'adaptateur

reste vert durant 20 secondes. Tapez votre clé Bluetooth à quatre chiffres sur le téléphone afin de lier le kit oreillette pendant cette période. Les chiffres s'affichent sur l'écran du téléphone. Terminez l'entrée de la clé en appuyant sur La clé Bluetooth est indiquée sur la carte fournie dans le coffret du kit oreillette. Si la liaison est réussie, l'affichage du téléphone s'efface. Le voyant lumineux de l'adaptateur audio sans fil Nokia s'éteint et apparaît sur l'écran du téléphone. Le kit oreillette, dont vous avez d'abord entré la clé, devient l'appareil par défaut pour l'adaptateur audio sans fil. L'adaptateur audio sans fil et le kit oreillette sont maintenant prêts à l'utilisation. Notez que tous les signaux audios, notamment les sonneries d’alerte d’appels, sont maintenant dirigés vers le kit oreillettes.

4. En cas d'échec de la liaison, appuyez une fois brièvement sur la touche Ctrl ou

débranchez l'adaptateur de votre téléphone et recommencez la procédure de liaison à l'étape 1 ci-dessus. Copyright © 2004 Nokia. All rights reserved.

Procédure de démarrage Liaison de plusieurs kits oreillettes Pour lier un autre kit oreillette à l'adaptateur, il suffit de répéter la procédure cidessus. Assurez-vous toutefois que le kit oreillette déjà lié est éteint et que seul le nouveau kit oreillette non lié se trouve dans un rayon de 10 mètres de l'adaptateur. Notez que l'adaptateur ne peut être lié simultanément qu'à deux kits oreillettes. Lorsque vous utilisez les kits oreillettes, l'adaptateur tente d'abord de détecter l'utilisateur par défaut, qui est le premier kit oreillette lié, et ensuite le kit oreillette secondaire. Si vous souhaitez lier d'autres kits oreillettes, le nouveau kit oreillette remplace l'utilisateur secondaire. Vous pouvez remplacer l'utilisateur secondaire autant de fois que vous le souhaitez. Si vous souhaitez remplacer l'utilisateur par défaut, vous devez réinitialiser l'adaptateur. Notez que, comme la réinitialisation efface la mémoire de l'adaptateur, l'utilisateur secondaire est également réinitialisé. ■ Réinitialisation des kits oreillettes La réinitialisation efface toutes les informations de liaison et les données utilisateur. Pour réinitialiser l'adaptateur, appuyez sur la touche Ctrl et maintenez-la enfoncée pendant 10 secondes. La réinitialisation est confirmée par le clignotement d'un voyant alternativement rouge et vert pendant 10 secondes. Votre kit oreillette n'accepte qu'un nombre limité de liaisons et devra peut-être être réinitialisé pour réaliser les liaisons. Pour réinitialiser votre kit oreillette, consultez le guide d'utilisateur de votre kit oreillette. Copyright © 2004 Nokia. All rights reserved.

■ Mise hors tension de l'adaptateur audio sans fil Nokia Vous pouvez également mettre l'adaptateur hors tension si, par exemple, il n'est pas utilisé durant une certaine période. Si vous souhaitez mettre l’adaptateur hors tension, appuyez sur la touche Ctrl pendant 2 secondes. L’adaptateur clignote une fois en rouge et disparaît de l’écran du téléphone. Lorsque l’adaptateur est mis hors tension, le téléphone fonctionne comme si aucun adaptateur n’y était lié. Pour remettre l’adaptateur sous tension, appuyez une fois sur la touche Ctrl. ■ Modes du voyant lumineux Voici les différents modes du voyant lumineux :

• Lent clignotement rouge (allumé pendant 0,2 seconde, éteint pendant 5 secondes) L'adaptateur est en mode Init. Autrement dit, l'adaptateur est relié au téléphone. L'adaptateur reste constamment en mode Init jusqu'à ce que vous appuyiez sur la touche Ctrl pour chercher un nouveau kit oreillette ou mettre l'adaptateur hors tension.
• Clignotement vert rapide (allumé pendant 0,2 seconde, éteint pendant 0,8 seconde) L'adaptateur est en mode Recherche, ce qui signifie que l'adaptateur cherche un kit oreillette doté de la technologie Bluetooth. Si un kit oreillette est détecté, l'adaptateur passe en mode Liaison. Si aucun kit oreillette n'est détecté, l'adaptateur repasse en mode Init. Copyright © 2004 Nokia. All rights reserved.

Procédure de démarrage ou en mode Page, ce qui signifie qu'il cherche les kits oreillettes liés.

• Vert continu (allumé pendant 20 secondes) L'adaptateur est en mode Liaison. Autrement dit, vous avez 20 secondes pour commencer à taper la clé Bluetooth sur votre téléphone. Si la liaison est réussie, l'adaptateur passe en mode Attente. En cas d'échec de la liaison, l'adaptateur repasse en mode Init.
• Clignotement vert (allumé pendant 0,2 seconde, éteint pendant 2 secondes) L'adaptateur est en mode Attente. L'icône s'affiche à l'écran du téléphone. Le téléphone et le kit oreillette doté de la technologie Bluetooth sont prêts à être utilisés.
• Clignotement vert lent (allumé pendant 0,2 seconde, éteint pendant 5 secondes) L'adaptateur est en mode Liaison audio, ce qui signifie qu'un appel est en cours et que l'audio a été lié au kit oreillette.
• Clignotement alternativement rouge et vert pendant 10 secondes (allumé pendant 0,5 seconde, éteint pendant 0,8 seconde) L'adaptateur est en mode Réinitialisation. Si la réinitialisation est réussie, le voyant lumineux rouge clignote.
• Aucune indication du voyant lumineux L'adaptateur est en mode Economie d'énergie, ce qui signifie qu'il est hors tension. Lorsque l'adaptateur est hors tension, le voyant lumineux rouge clignote une fois pour confirmation. Dans ce mode, l'icône disparaît de Copyright © 2004 Nokia. All rights reserved.

l'écran du téléphone et les appels sont dirigés normalement vers le téléphone. Pour revenir au mode Init, appuyez une fois sur la touche Ctrl. ■ Transfert de signaux audio Si vous appuyez une fois brièvement sur touche Ctrl durant un appel en mode Liaison audio, les signaux audios sont transférés vers le téléphone et l'appel est continue normalement. Si vous souhaitez retransférer les signaux audios vers le kit oreillette, appuyez sur la touche Ctrl de l’adaptateur ou sur la touche Kit oreillette. Si votre téléphone est en mode Attente, vous pouvez transférer les signaux audios du kit oreillette au téléphone en appuyant une fois brièvement sur la touche Ctrl. Pour retransférer les signaux audios vers le kit oreillette, appuyez sur touche Ctrl de l’adaptateur ou sur la touche Kit oreillette. Notez que tous les signaux audios, notamment les sonneries d’alerte d’appels, sont maintenant dirigés vers le kit oreillettes. ■ Déconnexion accidentelle de l'adaptateur audio sans fil Si, durant un appel, l'adaptateur est accidentellement déconnecté du connecteur Pop-PortTM ou si la batterie du kit oreillette est à plat, l'appel est transféré vers le téléphone et continue normalement. Les informations de liaison restent stockées dans la mémoire permanente de l'adaptateur. Si la distance entre l'adaptateur et le kit oreillette dépasse 10 mètres ou si, pour toute autre raison, la connexion radio entre le kit oreillette et l'adaptateur est perdue, l'adaptateur et le kit oreillette tentent de restaurer la connexion perdue Copyright © 2004 Nokia. All rights reserved.

Procédure de démarrage pendant un bref instant. Si la connexion ne peut être rétablie, l'appel est transféré vers le téléphone, continue normalement et l'adaptateur audio sans fil repasse en mode Attente. ■ Optimisation de l'utilisation de l'adaptateur Voici quelques conseils qui vous aideront à optimiser l'utilisation de votre adaptateur :

• Paramétrez le rétroéclairage de l'écran du téléphone en mode Automatique pour éviter toute consommation d'énergie inutile. Dans la plupart des téléphones Nokia, sélectionnez Automatique dans le menu du téléphone sous Paramètres => Paramètres des accessoires=> Mains libres => Eclairage. Sélectionnez ensuite Automatique.
• Le vibrateur interne du téléphone ne fonctionne que si l'adaptateur est mode Economie d'énergie.
• Il est conseillé de ne pas utiliser le mode Silencieux pour votre téléphone, car vous risquez de ne pas entendre la sonnerie du téléphone et de ne pas vous rendre compte de l'appel. Notez également que si le mode Silencieux est activé, la réponse automatique ne fonctionne pas.
• Si vous avez mis votre téléphone hors tension et que l'adaptateur y est branché, l'adaptateur bascule en mode Init lorsque vous connectez le chargeur au téléphone. Copyright © 2004 Nokia. All rights reserved.

Précautions d'utilisation et maintenance Votre appareil est un produit de conception et d'élaboration de haute technologie et doit être manipulé avec précaution. Les suggestions suivantes vous permettront de remplir toutes les conditions de garantie et d'exploiter ce produit pendant des années.

• Conservez tous les accessoires hors de la portée des enfants.
• Maintenez l'appareil au sec. L'eau de pluie, l'humidité et les liquides contiennent des minéraux susceptibles de détériorer les circuits électroniques.
• N'utilisez pas ou ne stockez pas l'appareil dans un endroit poussiéreux ou sale. Ses composants risquent de se détériorer.
• Ne stockez pas l'appareil dans des zones de température élevée. Des températures élevées peuvent abréger la vie des appareils électroniques, endommager les batteries et fausser ou fondre certains composants en plastique.
• Ne stockez pas l'appareil dans des zones de basse température. Lorsqu'il est en phase de chauffe (pour atteindre sa température normale), de l'humidité peut se former à l'intérieur, ce qui risque d'endommager les circuits électroniques.
• N'essayez pas d'ouvrir l'appareil. Une manipulation inappropriée risque de l'endommager.
• Ne faites pas tomber l'appareil, ne le heurtez pas ou ne le secouez pas. Une manipulation brutale risquerait de détruire les différents circuits internes.
• N'utilisez pas de produits chimiques durs, de solvants ou de détergents puissants pour nettoyer l'appareil.
• Ne peignez pas l'appareil. La peinture risque d'encrasser ses composants et d'en empêcher le fonctionnement correct. Copyright © 2004 Nokia. All rights reserved.

Précautions d'utilisation et maintenance Si l'appareil ne fonctionne pas correctement, apportez-le au service de maintenance habilité le plus proche. Ce service vous conseillera et, si nécessaire, prendra les dispositions appropriées. Copyright © 2004 Nokia. All rights reserved.
