DIGITAL PEN SU-1B - Accessoire numérique NOKIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Stylo numérique Bluetooth
Marque	Nokia
Modèle	SU-1B
Technologie sans fil	Bluetooth 1.1
Portée Bluetooth	Jusqu'à 10 mètres
Mémoire interne	Jusqu'à 100 pages format A5
Alimentation	Batterie rechargeable
Temps de charge	Environ 2 heures
Chargeurs compatibles	ACP-8, ACP-12, LCH-12
Cartouche d'encre	Standard ISO 12757-2 DOC (remplaçable)
Papier compatible	Papier numérique Nokia (format B7 et A5) ou PDF imprimé
Connectivité PC	USB via base de connexion
Logiciel PC inclus	Application Nokia Digital Pen (Digital Note Viewer)
Fonctions principales	Écriture et dessin numériques, création de MMS, transfert vers téléphone ou PC
Indicateurs lumineux	Marche/arrêt (blanc), état données (clignotant), charge batterie (rouge/blanc)
Réinitialisation	Partielle (bouton) ou complète (bouton + pointe appuyée)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter produits chimiques
Précautions de sécurité	Ne pas exposer à l'humidité, températures extrêmes, chocs
Pièces détachées disponibles	Cartouche d'encre (recharge), chargeurs agréés Nokia
Réparabilité	Confier à un service de maintenance habilité

FOIRE AUX QUESTIONS - DIGITAL PEN SU-1B NOKIA

Comment allumer et éteindre le stylo numérique Nokia SU-1B ?

Pour allumer le stylo, retirez le capuchon. Le stylo vibre brièvement et l'indicateur de marche/arrêt s'allume. Pour l'éteindre, replacez le capuchon.

Comment charger la batterie du stylet ?

Vous pouvez charger le stylet en branchant le chargeur directement sur le connecteur du stylet, ou en plaçant le stylet dans sa base de connexion reliée au chargeur. Le temps de charge complet est d'environ 2 heures. L'indicateur de charge clignote pendant la charge et devient blanc fixe une fois terminé.

Comment appairer le stylet avec un téléphone Nokia compatible ?

Assurez-vous que le Bluetooth du téléphone est activé. Depuis le téléphone, recherchez les appareils Bluetooth, sélectionnez le stylet dans la liste et entrez le code Bluetooth fourni dans le coffret. Le stylet vibre trois fois pour confirmer l'appariement.

Comment utiliser le stylet avec un PC ?

Installez l'application pour PC depuis le CD-ROM fourni. Branchez la base de connexion sur le port USB du PC. Placez le stylet dans la base. Les notes sont automatiquement transférées et peuvent être visualisées avec le logiciel Digital Note Viewer.

Comment envoyer un message multimédia (MMS) depuis le stylet ?

Utilisez le petit bloc-notes B7. Écrivez ou dessinez dans la zone quadrillée. Cochez la case d'envoi [R] sur le bloc-notes. Le stylet envoie l'image au téléphone appairé via Bluetooth. Vous pouvez ensuite l'envoyer comme MMS depuis le téléphone.

Comment changer la cartouche d'encre ?

Retirez le capuchon du stylet. Placez la pointe du stylet dans l'orifice au sommet du capuchon, inclinez et retirez l'ancienne cartouche. Insérez une nouvelle cartouche ISO 12757-2 DOC en la poussant jusqu'au fond.

Comment réinitialiser le stylet ?

Pour une réinitialisation partielle (sans perte de données), appuyez sur le bouton de réinitialisation avec un trombone. Pour une réinitialisation complète (efface tout), appuyez sur le bouton tout en maintenant la pointe du stylet contre une surface dure.

Que faire si le stylet ne se connecte pas via Bluetooth ?

Vérifiez que le Bluetooth du téléphone est activé et que le stylet est à moins de 10 mètres. Réappairez les appareils en suivant la procédure. Si le problème persiste, effectuez une réinitialisation partielle.

Quelle est la durée de vie de la batterie ?

La batterie rechargeable peut être chargée et déchargée des centaines de fois. Sa capacité diminue avec le temps. Lorsque l'autonomie devient trop courte, remplacez la batterie (contactez un service agréé).

Où trouver du papier numérique pour le stylet ?

Le coffret contient des blocs de papier numérique de formats B7 et A5. Vous pouvez vous procurer des recharges dans les magasins agréés Nokia ou imprimer vous-même le motif PDF fourni sur le CD-ROM sur du papier normal.

MODE D'EMPLOI DIGITAL PEN SU-1B NOKIA

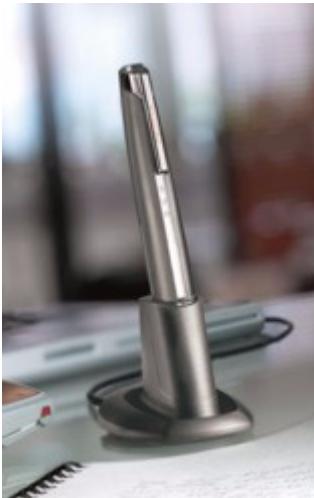

Manuel d'utilisation du Stylo Numérique Nokia (SU-1B)

9356642

Édition 1

Déclaration DE CONFORMITE

Nous, NOKIA CORPORATION, déclarons sous notre seule responsabilité la conformité du produit SU-1B aux dispositions de la directive européen 1999/5/CE. La déclaration de conformité peut être consultée à l'adresse suivant :

http://www.nokia.com/phones/declaration_of_conformity/.

C€0560

Copyright © 2003 Nokia. Tous droits réservés.

La reproduction, le transfert, la distribution ou le stockage d'une partie ou de la totalité du contenu de ce document, sous qu'elle forme que ce soit, sans l'autorisation écrite préalable de Nokia est interdite.

Nokia est une marque déposée de Nokia Corporation. Bluetooth est une marque déposée de Bluetooth SIG, Inc. Les autres noms de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales ou des noms de marques de leurs détenteurs respectifs.

Nokia applique une méthode de développement continu. Par conséquent, Nokia se réserve le droit d'apporter des changements et des améliorations à tout produit décrit dans ce document, sans aucun préavis.

Nokia ne peut enaucn cas etre tenue pour responsable de toute perte de donnees ou de revenu,aisin que de tout dommage particulier, incident, consecutif ou indirect.

Le contenu de ce document est fourni "en l'etat". À l'exception des lois obligatoires applicables, aucune garantie sousquelque forme que ce soit, explicite ou implicite, y compris, mais sans s'y limiter, les garanties implicites d'aptitude à la commercialisation et d'adéquation à un usage particulier, n'est accordée quant à la précision, à la fiabilité ou au contenu du document. Nokia se réserve le droit de réviser ce document ou de le retarder à n'importe quel moment sans préavis.

Pour vous assurer de la disponibilité des produits, qui peut varier en fonction des régions, contactez votre revendeur Nokia le plus proche.

Dans certains pays, des restrictions d'utilisation des appareils Bluetooth peuvent exister. Renseignez-vous auprès des administrations locales légalement compétentes.

1. Introduction 5
   Technologie sans fil Bluetooth 5
2. Prise en main 7
   Charger la batterie 8

Chargeurs et batteries 9

Appariement de la stylo numérique Nokia 9
Appariement du stylo à partir du téléphone 10
Appariement à partir du stylo 11

1. Utilisation du stylo numérique Nokia avec votre téléphone compatible....12
   Allumer ou eteindre le stylo 12

Indicateurs du stylo numérique Nokia 12

Écrire et dessiner avec le stylo. 13
Utilisation des bloc-notes 14
Utilisation des paramètres du stylo 15
Création et envoi d'un message multimédia au téléphone 15

1. Utilisation du stylo numérique Nokia avec un PC 17

Installation de l'application pour PC. 17
Envoi et enregistrement de notes sur votre PC 18
Réinitialisation du stylo numérique Nokia 19

Réinitialisation partielle 19
Réinitialisation complete 20

Remplacement de la cartouche d'encre du stylo 21

1. Informations sur la batterie 23

Charge et décharge 23

PRECAUTIONS D'UTILISATION ET MAINTENANCE. 24

1. Introduction

Le stylo numérique Nokia vous permit de creator des messages multimédias (MMS) personnalisés en couleurs. Vous pouvez faire un dessin ou écrire un poème, et l'envoyer à votre téléphone compatible qui prend en charge la technologie sans fil Bluetooth. Vous pouvez afficher l'image sur votre téléphone ou la transférer en tant que message multimédia vers un autre téléphone compatible ou une adresse de messagerie.

Le stylo numérique Nokia vous permit également de rédigier un compte rendu de réunion ou des notes personnelles, puis de les enregistrer sur votre PC. Le stylo numérique Nokia permet de stocker jusqu'à 100 pages A5, qui peuvent toutes être envoyées vers votre PC en plaçant le stylo dans sa base de connexion, elle-même reliée à votre PC via le port USB.

Lisez ce manuel attentivement avant d'utiliser le stylo numérique Nokia. Pour obtenir des informations importantes relatives à la sécurité et à la maintenance, ainsi que des détails sur les fonctionnalités du téléphone, consultez le manuel d'utilisation de votre téléphone.

Technologie sans fil Bluetooth

Le stylo numérique Nokia a été créé spécialement pour les téléphones compatibles qui prennten en charge la technologie sans fil Bluetooth et les profils "Object Push Profile", "Dial-up Networking Profile", "Generic Object Exchange

Profile" et "Serial Port Profile" (un profil est un ensemble de commandes Bluetooth que votre téléphone utilise pour contrôler le stylo).

La technologie sans fil Bluetooth vous permet de connecter des téléphones compatibles sans cable à d'autres produits utilisant la technologie sans fil Bluetooth. Une connexion Bluetooth ne nécessite pas que le téléphone et le stylo numérique Nokia soient placés l'un en face de l'autre, mais les deux apparciels ne doivent pas été distants de plus de 10 mètres l'un de l'autre. Toutefois, la connexion peut être sensible aux interférences provoquées par des obstacles tels que les murs, ou par d'autres équipements électroniques.

Le stylo numérique Nokia est conforme à la Specification Bluetooth 1.1 et adopte celle-ci. Touteois, l'interopérabilité entre le stylo numérique Nokia et d'autres produits prenatal en charge la technologie Bluetooth n'est pas garantie et dépend de la compatibilité. Pour plus d'informations sur la compatibilité entre le stylo numérique Nokia et d'autres produits prenatal en charge la technologie sans fil Bluetooth, adressez-vous à votre revendeur.

2. Prise en main

Remarque : Des limitations concernant l'utilisation des appareils sans fil peuvent exister dans certaines situations. Respectez toutes les limitations, ainsi que tous les signes et instructions concernant l'utilisation des appareils sans fil.

La figure 1 illustrate les composants principaux du stylo numérique Nokia. Notez que le fonctionnement et certaines fonctionnalités dépendant du réseau.

1-Cartouche d'encre
2-Bouton de réinitialisation
3- Outil de déposé de la cartouché d'encre
4- Capuchon
5- Indicateur de marche/arrêt
6- Indicateur d'etat des données
7- Indicateur de charge de la batterie
8 - Connecteur du chargeur

Avant de pouvoir utiliser votre stylo numérique Nokia, vous devez effectuer les opérations suivantes :

Chargez la batterie.
- Appairez un téléphone compatible avec le stylo (voir Appariement de votre stylo numérique Nokia à la page 9).

Vou avez besoin de votre code Bluetooth pour appairer le stylo numérique Nokia. Ce code Bluetooth est inclus dans le coffret. Conserve la carte dans un endroit sûr.

• Pour utiliser le stylo numérique Nokia avec votre PC, installez sur votre ordinateur l'application pour PC fournie sur le CD-ROM, inclus dans le coffret (voir Utilisation du stylo numérique Nokia avec un PC à la page 17).

Charger la batterie

Chargez le stylo d'une des deux manières suivantes :

• Branchez le chargeur sur une prise secteur murale et reliiez-le au connecteur du chargeur sur le stylo (voir figure 2 (1)).
• Branchez le chargeur sur une prise secteur murale, connectez-le à la base de connexion et placez le stylo sur la base.

L'indicateur de charge de la batterie, place sur le stylo, clignote au cours du chargement. Le chargement complet de la batterie peut nécessiter 2 heures, selon le chargeur. Notez qu'il n'est pas nécessaire que le stylo soit complètement chargé pour que vous puissiez l'utiliser.

Chargeurs et batteries

Vérifiez le numéro de modulo du chargeur avant de l'utiliser avec cet apparéil. Le stylo numérique Nokia a été créé pour utiliser les chargeurs suivants : ACP-8, ACP-12 et LCH-12.

Attention ! Utilisez uniquement des chargeurs agreés par Nokia et concès pour ce modele d'accessoire spécifique. L'utilisation d'appareils d'un autre type annule toute autorisation ou garantie s'appliquant à cet accessoire et peut revétir un caractère dangereux.

Pour vous procurer des chargeurs agreés, veuillez vous adresser à votre revendeur.

Lorsque vous débranchez un accessoire, déconnectez-le par la fiche et non par le cordon.

Appariement de votre stylo numérique Nokia

Vous doivent appraiser le stylo avec un téléphone compatible pour lui permettre de communiquer avec le téléphone. Vous pouvez commencer l'apparition à partir du téléphone ou du stylo. Le stylo peut être apparié avec un seul téléphone à la fois. Pour utiliser votre stylo avec un autre téléphone, vous doivent l'appairer à cet autre téléphone.

Remarque: Ne pointez pas le faisceau infrarouge sur les yeux de quiconque et empêchez-le d'interférer avec d'autres accessoires infrarouge.

Appariement du stylo à partir du téléphone

1. Retirez le capuchon du stylo et vérifie que le stylo et le téléphone compatible soit allumés. Créez la connexion Bluetooth en 5 minutes.
2. Activez la connexion Bluetooth sur le téléphone. Pour plus d'informations, reportez-vous au manuel d'utilisation du téléphone.
3. Configurez le téléphone pour qu'il recherche les apparciels Bluetooth comme indiqué dans le manuel d'utilisation du téléphone.

Le téléphone recherche tous les apparciels Bluetooth dans un rayon d'environ 10 mètres et les affiche dans une liste.

1. Sélectionnez le stylo numérique Nokia dans la liste et entrez le code Bluetooth inclus dans le coffret

Une fois que vous avez entre le code approprié, le stylo vibre trois fois pour indiquer que l'appariement s'est déroulé correctement et que le stylo est prét à l'emploi.

Appariement à partir du stylo

1. Activez la connexion Bluetooth sur le téléphone. Pour plus d'informations, reportez-vous au manuel d'utilisation du téléphone.
2. Utilisez le stylo pour selectionner la case d'apparlement.

(La case d'appariement se trouve à la fin du bloc-notes).

L'indicateur clignote pour signaler que le stylo recherche les accessoires Bluetooth dans un rayon de 10 mètres environ.

1. Le stylo selectionne l'appareil le plus proche et vous invite à effectuer

I'appariement. Entrez le code Bluetooth inclus dans le coffret.

Une fois que vous avez entre le code approprié, le stylo vibre trois fois pour indiquer que l'appariument s'est déroulé correctement.

1. Pour permettre au stylo de creer automatiquement la connexion Bluetooth et d'envoyer automatiquement des données au téléphone Bluetooth compatible, configrez votre téléphone pour accepter les demandes de connexion Bluetooth sans votre autorisation.

Pour ce faire, sur les téléphones Nokia, modifiez dans le menu Bluetooth les paramètres des accessoires appariés.

1. Commencez à utiliser le stylo.

Notez que la connexion Bluetooth entre le stylo numérique Nokia et le téléphone compatible n'est active que lorsque le stylo numérique Nokia envoi des données vers le téléphone.

3. Utilisation du stylo numérique Nokia avec votre téléphone compatible

Remarque : des limitations concernant l'utilisation des appareils sans fil peuvent exister dans certaines situations. Respectez toutes les limitations, ainsi que tous les signes et instructions concernant l'utilisation des appareils sans fil.

■ Allumer ou éteindre le stylo

Pour allumer le stylo, retirez le capuchon. Le stylo vibre brièvement et l'indicateur de marche/arrêt apparait.

Pour eteindre le stylo, replacez le capuchon.

Pour économique de l'énergie et protégé les lentilles des salissures, remettez systématiquement le capuchon lorsque vous cesse d'utiliser le stylo.

Indicateurs du stylo numérique Nokia

Éteint : le stylo est éteint ou la batterie est déchargeé.

Blanc: le stylo est prét à l'emploi ou enregistre des mouvements.

Clignotant : Le stylo n'est pas utilisé depuis plus de 5 minutes. Remettez le capuchon pour economiser de l'énergie.

Clignotant : le stylo se connecte à un apparéil Bluetooth et/ou envoie des données.

Clignotant rouge : la transmission d'un message a échoué en raison de l'éché d'une connexion Bluetooth ou d'une erreur au niveau d'un autre service.

Blanc: le message a ete envoye correctement.

Éteint : la batterie du stylo est suffisamment chargée et le chargeur n'est pas connecté au stylo.

Rouge : vous doivent recharger la batterie du stylo. Le stylo va bientôt s'éteindre.

Clignotant blanc : le stylo doit être rechargé, mais peut encore être utilisé.

Blanc : la batterie du stylo est complètement chargée mais le chargeur est connecté au stylo.

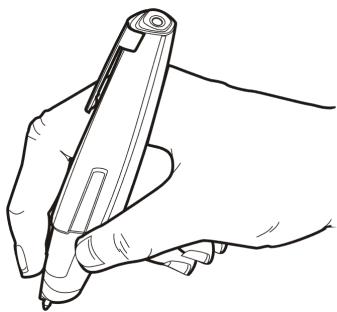

Écrire et dessiner avec le stylo

Pour écrire ou dessiner, utilisez le papier numérique inclus dans le coffret. Pour utiliser votre stylo, consultez la figure 3.

• Dessinez ou écrivez dans la zone quadrillée du papier.
• Vous pouvez modifier la couleur de l'encre ou l'épaissur duTrait (voir Utilisation des paramètres du stylo à la page 15).

Notez que la couleur de l'encre et I'épaisseur du trait ne changent pas sur le papier lorsque vous écrivez.

Lorsque vous affichez le message ou l'envoyez à un téléphone compatible, les modifications apparaissent à l'écran.

• Vous pouvez arrêter d'écrire et replacer le capuchon du stylo pour continuer ultérieurement. Le texte et les dessins sont enregistrés dans le stylo, tant que sa mémoire n'est pas saturaée. Une fois la mémoire du stylo saturaée, les nouvelles données remplacent les anciennes dans la mémoire du stylo.
• Si vous venez à manquer de papier, vous pourrez obtenir des bloc-notes dans les magasins agreés par Nokia. Vous pouvez aussi imprimer sur papier normal un fichier PDF spécifique (sur CD-ROM) qui contient le motif du papier numérique, et l'utiliser comme papier numérique.

Utilisation des bloc-notes

Le coffret inclut du papier de deux types, un petit bloc MMS (format B7) et un grand bloc-notes (format A5). Utilisez le bloc-notes de petite taille pour envoyer des messages multimédias à un téléphone compatible ou à une adresse de messagerie.

Le bloc-notes de grande taille à deux fonctions. Vous pouvez soit enregistrer vos notes sur un PC à l'aide de l'application pour PC incluse dans le coffret ou les envoyer à un téléphone compatible via une connexion Bluetooth. Dans les deux cas, vous doivent simplement selectionner si vous souhaitez envoyer les notes au PC ou au téléphone, en activer la case à cocher appropriée sur le bloc-notes (voir Utilisation du stylo numérique Nokia avec un PC à la page 17).

Pour commencer à utiliser un nouveau bloc-notes, activez la case "New notepad" à la première page. Utilisez un seul type de bloc-notes (bloc MMS et bloc-notes) à la fois et attendez de terminer un bloc-notes avant de commencer à en utiliser un autre de même type.

Utilisation des paramètres du stylo

Vous pouvez changer la couleur et l'épaissur du trait de l'encre numérique lorsque vous écrivez ou dessinez. Les paramètres du stylo sont répertoriés dans l'encart de la couverture de fin du bloc-notes.

• Pour modifier la couleur et/ou l'épaissur du trait, activez la case à cocher correspondante sur le papier. Le stylo vibre brièvement pour confirmer votrechoix.

Vos besoin sont utilisés jusqu'à ce que vous replaciez le capuchon. Lorsque le capuchon est replaced, les paramètres par défaut de couleur et d'épaissur de trait sont restaurés.

Notez que le stylo ne modifie pas la couleur, ni l'épaissur du trait de l'encre sur le papier. La nouvelle couleur ou épaissur de trait apparait seulement lorsque vous envoyez l'image ou le texte à un téléphone compatible ou à un PC.

- Création et envoi d'un message multimédia au téléphone

Remarque : seuls les dispositifs prénant en charge des fonctionnalités compatibles de message multimédia ou de messagerie peuvent receivevoir et afficher des messages multimédias. Les objects message multimédia peuvent contérer des virus ouprésenter d'autres dangers pour votre dispositif ou votre PC. N'ouvre jamais une piece jointe, si vous n'êtes pas certain de la fiabilité de l'expéditeur.

Utilisez le bloc-notes multimédia pour rédiger et envoyer des messages multimédias à des téléphones mobiles compatibles. Pour pouvoir envoyer un message multimédia à partir du téléphone, vous doivent configurer les paramètres multimédias sur votre téléphone. Reportez-vous au manuel d'utilisation de votre

telephone pour des informations sur les paramètres multimédias. Pour obtenir des informations sur la disponibilité des services de messagerie multimédia et sur l'abonnement à ces services, contactez notre opérateur réseau ou votre fournisseur de services.

1. Activez la case à cocher "New notepad" à la première page du bloc-notes.
2. Vérifiez que la connexion Bluetooth est active sur votre téléphone et que le stylo est connecté (apparé) au téléphone. Le stylo doit se couver à moins de 10 mètres du téléphone.
3. Rédiger un message ou dessiner une image.
4. Pour selectionner la taille de l'image à envoyer au téléphone, activez la case à cocher appropriée.
5. Pour envoyer une image à votre téléphone, Sélectionnez [R]. L'indicateur [R] clignote pendant l'envoi du message et cette de clignoter une fois que le message a été envoyé au téléphone.

Vous pouze transférer le message multimédia vers un autre téléphone ou une autre adresse de messagerie, ou vous pouze l'enregistrer sur votre téléphone. Pour des informations plus détaillées sur la messagerie multimédia, reportez-vous au manuel d'utilisation du téléphone.

4. Utilisation du stylo numérique Nokia avec un PC

■ Installation de l'application pour PC

Pour utiliser votre stylo avec votre PC, vous doivent installer l'application pour PC, fournie sur le CD-ROM.

1. Insérez le CD-ROM dans le lecteur de CD-ROM de votre PC et suive les instructions qui s'affichent à l'écran.

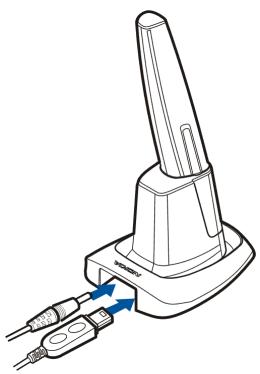

2. Branchez la base de connexion au port USB de votre PC et connectez-la à l'aide du cordon du chargeur à une prise secteur murale, si vous voulez charger le stylo pendant qu'il est dans la base de connexion, reportez-vous à la figure 2 (2).
3. Retirez le capuchon du stylo et place ce dernier sur la base de connexion.

Votre PC détecte le nouveau matériel et charge automatiquement les pilotes appropriés.

Le PC est prét à receivevoir et à enregistrer des notes à partir du stylo.

■ Envoi et enregistrement de notes sur votre PC

Vous pouvez envoyer et enregistrer des notes sur votre PC à l'aide du plus grand bloc-notes.

Pour envoyer et enregistrer des notes sur le PC :

1. Rédigez un message ou effectuez un dessin.
2. Sélectionnez la case PC sur le bloc-notes et pour créé un brouillon de message électronique, ou envoyez simplement vos notes vers votre PC sans créé le brouillon de message électronique, placez le stylo dans sa base de connexion.
3. Notre application pour PC inclut un fichier d'aide. Pour afficher ce fichier, cliquez sur l'icone du stylo et selectionnez Aide dans le menu.

Pour afficher des notes sur un PC :

1. Rédigez une note ou effectuez un dessin en utilisant le grand bloc-notes.
2. Placez le stylo sur la base de connexion. Vos notes sont automatiquement transférées à votre PC et enregistrées en mémoire.
3. Pour afficher, modifier et réorganiser vos notes, démarrez l'application "Digital Note Viewer" sur votre PC.
4. Sur le PC, appuyez sur Demarrer, Sélectionnez Programmes, "Nokia Digital Pen" (Stylo Numérique Nokia) et "Digital Note Viewer".

Réinitialisation du stylo numérique Nokia

Réinitialisation partielle

Une réinitialisation partielle peut s'avérer utile si le stylo se bloque et que vous ne foulez pas perdre les données enregistrées dans sa mémoire. Pour réinitialiser le stylo, appuyez avec un trombone sur le bouton de réinitialisation. Le stylo redémarre et vous pouvez l'utiliser à nouveau normalement. Notez que vous ne devez pas maintainir la pointe du stylo contre une surface, ou toute sa mémoire sera effacée (voir figure 4 (1)).

Réinitialisation complète

Procedez à une réinitialisation complete, si vous pouze donner le stylo à une autre personne et pouze vous assurer qu'il ne contient aucune information personnelle. La réinitialisation Complete efface tous les paramètres du stylo et rétablit tous les paramètres d'origine, y compris les informations d'appariement. Voir figure 4 (2).

1. Retirez le capuchon du stylo.
2. Appuyez avec un trombone sur le bouton de réinitialisation en appuyant au même moment la pointe du stylo sur la table.

Les trois indicateurs du stylo clignotent simultanément au cours de la réinitialisation.

Une fois la réinitialisation terminée, le stylo vibre.

1. Retirez le trombone et replacez le capuchon.

■ Remplacement de la cartouche d'encre du stylo

Pour changer les cartouches d'encre à l'aide de l'outil intégré au sommet du capuchon du stylo, reportez-vous à la figure 5 :

1. Placez la pointe du stylo dans l'orifice percé sur le capuchon (1 et 2).

1. Inclinez légèrement le capuchon et retirez la cartouche d'encre en tirant le capuchon pour l'éloigner. Débarrassez-vous de la cartouche d'encre comme il convient (3).

1. Glissez avec précaution une nouvelle cartouche d'encre dans le stylo et appuyez jusqu'à fond de course (4). Vous pouvez obtenir des recharges de cartouche d'encre auprès des détaillants locaux. Utilisez uniquement des recharges d'encre conformes ISO 12757-2 DOC.

Remarque : vérifie que vous introduisez la nouvelle cartouche d'encre dans le bon logement.

5. Informations sur la batterie

Charge et décharge

Votre dispositif est alimenté par une batterie rechargeable.

Notez qu'une nouvelle batterie atteint ses performances optimales seulement après deux ou trois cycles complets de charge et de décharge.

La batterie peut être chargée et déchargée des centaines de fois mais elle s'épuise à la longue. Lorsque la durée de fonctionnement est sensiblement plus courte que la normale, vous devez acheter une nouvelle batterie.

Débranchez le chargeur lorsqu'il n'est pas en fonctionnement. Ne laissez pas la batterie connectée à un chargeur pendant plus d'une semaine, car la surcharge de la batterie risque d'abréger sa durée de vie. Si elle reste inutilisée, une batterie entièrement chargée se vide au bout d'un certain temps.

Les températures extrêmes peuvent affecter la capacité de la batterie à se charger.

N'utilise la batterie que dans le but pour lequel elle a ete concue.

N'utilisez jamais de chargeur ou de batterie endommage(e).

Si vous laissiez le Stylo Numérique dans un endroit chaud ou froid, par exemple, dans une voiture fermée exposée au soleil ou au froid, la capacité et la durée de vie de la batterie diminuent. Essayez de toujours garder la batterie à une température comprise entre 15^ et 25^ ( 59^ et 77^ ). Un Stylo Numérique dont la batterie est trop chaude ou trop froide ne peut pas fonctionner temporairement, même si la batterie est complètement chargée. Les performances des batteries sont particulièrement limitées à des températures inférieures à 0^ ( 32^ ).

PRECAUTIONS D'UTILISATION ET MAINTENANCE

Votre dispositif est un produit de conception et d'elaboration de haute technologie et doit être manipulé avec précaution. Les suggestions suivantes vous permettront de replir toutes les conditions de garantie et d'exploiter ce produit pendant des années.

• Conservez le dispositif et tous ses composants et accessoires hors de portée des enfants en bas âge.
• Maintenez le dispositif au sec. L'eau de pluie, l'humidité et les liquides contiennent des mineraux susceptibles de déterminer les circuits électroniques.
• N'utilisez et ne stockez pas votre dispos-itif dans un endroit poussiereux ou sale. Ses composants risquent de se deteteriorer.
• Ne stockez pas le dispositif dans des zones de température élevée. Une forte température risque d'abréger la vie des apparèils électroniques, d'endommager les batteries et de fausser ou de faire fondre certains composants en plastique.
• Ne stockez pas le dispositif dans des zones de basse température. En phase de chauffe (pour atteindre la température normale), de l'humidité peut se former à l'intérieur, ce qui peut endommager les circuits électroniques.
• N'essayez pas d'ouvrir le dispositif. Une manipulation inappropriée risque de l'endommager.
• Ne faites pas tomber le dispositif, ne le hourtez pas et ne le secouez pas. Une manipulation brute risquerait de couper certains circuits internes.

• N'utilise pas de produits chimiques durs, de solvants ou de déterments puissants pour nettoyer votre dispositif.

• Ne peignez pas le dispositif. La peinture risque d'encrasser les composants et de perturber leur fonctionnement.

• Utilisez uniquement l'antenne d'origine ou une antenne de remplacement agreée. Une antenne non agreée, modifiée ou équipée d' éléments ajoutés peut endommager le dispositif et constituer une violation de la règlementation sur les apparciels radio.

Toutes les suggestions proposées ci-dessus s'appliquent de la même façon à votre dispositif, à la batterie, au chargeur et à tout accessoire. Si l'un de ces éléments ne fonctionne pas correctement, portez-le au service de maintenance habilité le plus-Proche. Ce service vous conseillera et, si nécessaire, prendra les dispositions appropriées.
