AD-42W - Passerelle audio sans fil NOKIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passerelle audio sans fil
Marque	NOKIA
Modèle	AD-42W
Technologie de connectivité	Bluetooth sans fil
Classe Bluetooth	Classe 1
Portée maximale	Jusqu'à 100 mètres en champ libre
Version Bluetooth	2.0
Profils pris en charge	A2DP 1.0, GAVDP 1.0
Nombre maximum d'appareils liés	8
Nombre de connexions simultanées	1 (un appareil à la fois)
Entrées audio	RCA (rouge pour canal gauche, blanc pour canal droit)
Sorties audio	RCA
Témoin lumineux	Bleu (indique l'état de connexion)
Alimentation	Chargeur Nokia AC-3, AC-4 ou DC-4 (non inclus)
Contenu de l'emballage	Câbles RCA, guide de démarrage rapide
Sécurité	Utiliser uniquement des chargeurs agréés Nokia; ne pas exposer à l'humidité ou aux températures extrêmes
Entretien	Nettoyer avec un chiffon sec; ne pas utiliser de produits chimiques
Réparabilité	Contacter un centre de maintenance agréé Nokia
Mise au rebut	Ne pas jeter avec les ordures ménagères; suivre les réglementations locales pour le recyclage des déchets électroniques
Conformité	Directive européenne 1999/5/CE

FOIRE AUX QUESTIONS - AD-42W NOKIA

Comment lier la passerelle AD-42W à un lecteur de musique ?

Pour lier la passerelle à un lecteur de musique (téléphone ou autre), assurez-vous que la touche du mode de fonctionnement est enfoncée. Maintenez la touche de liaison enfoncée jusqu'à ce que le témoin lumineux s'allume en continu. Sur votre lecteur, recherchez la passerelle et entrez le code 0000. Une fois la liaison réussie, le témoin clignote 10 fois rapidement.

Quel est le code Bluetooth par défaut pour l'appairage ?

Le code Bluetooth par défaut est 0000. Si votre kit oreillette utilise un autre code, vous devez le modifier pour 0000 dans les paramètres du kit.

Quelle est la portée maximale de la passerelle AD-42W ?

La passerelle est un appareil Bluetooth de Classe 1 avec une portée allant jusqu'à 100 mètres en champ libre. La portée peut être réduite par des obstacles comme les murs ou d'autres appareils électroniques.

Puis-je connecter plusieurs appareils en même temps ?

Non, la passerelle ne peut se connecter qu'à un seul appareil à la fois, même si vous pouvez lier jusqu'à 8 appareils différents. Pour changer d'appareil, déconnectez l'actuel et connectez-en un autre.

Comment basculer entre le mode lecteur de musique et kit oreillette ?

Appuyez sur la touche du mode de fonctionnement. En position enfoncée, la passerelle est en mode lecteur de musique ; en position relâchée, elle est en mode kit oreillette.

Que faire si la passerelle ne se connecte pas à mon appareil ?

Vérifiez que la passerelle est allumée et que l'appareil Bluetooth est à portée. Assurez-vous que les deux sont bien liés. Si le problème persiste, effacez la liste des appareils liés en maintenant la touche de liaison enfoncée pendant 15 secondes (aucune musique en cours), puis refaites la liaison.

Comment effacer la liste des appareils liés ?

Pour effacer tous les appareils liés, maintenez la touche de liaison enfoncée pendant 15 secondes alors qu'aucune musique n'est lue via la passerelle. Le témoin lumineux indiquera la réinitialisation.

Quels types de chargeurs puis-je utiliser avec la passerelle ?

Utilisez uniquement les chargeurs agréés Nokia : AC-3, AC-4 ou DC-4. L'utilisation d'autres chargeurs peut être dangereuse et annuler la garantie.

La passerelle est-elle compatible avec tous les appareils Bluetooth ?

La passerelle est compatible avec les appareils prenant en charge les profils A2DP (Advanced Audio Distribution Profile) ou GAVDP. Vérifiez la compatibilité auprès du fabricant de votre appareil.

Comment nettoyer et entretenir la passerelle AD-42W ?

Nettoyez la passerelle avec un chiffon sec. N'utilisez pas de produits chimiques, solvants ou détergents. Gardez l'appareil au sec, à l'abri des températures extrêmes et de la poussière.

MODE D'EMPLOI AD-42W NOKIA

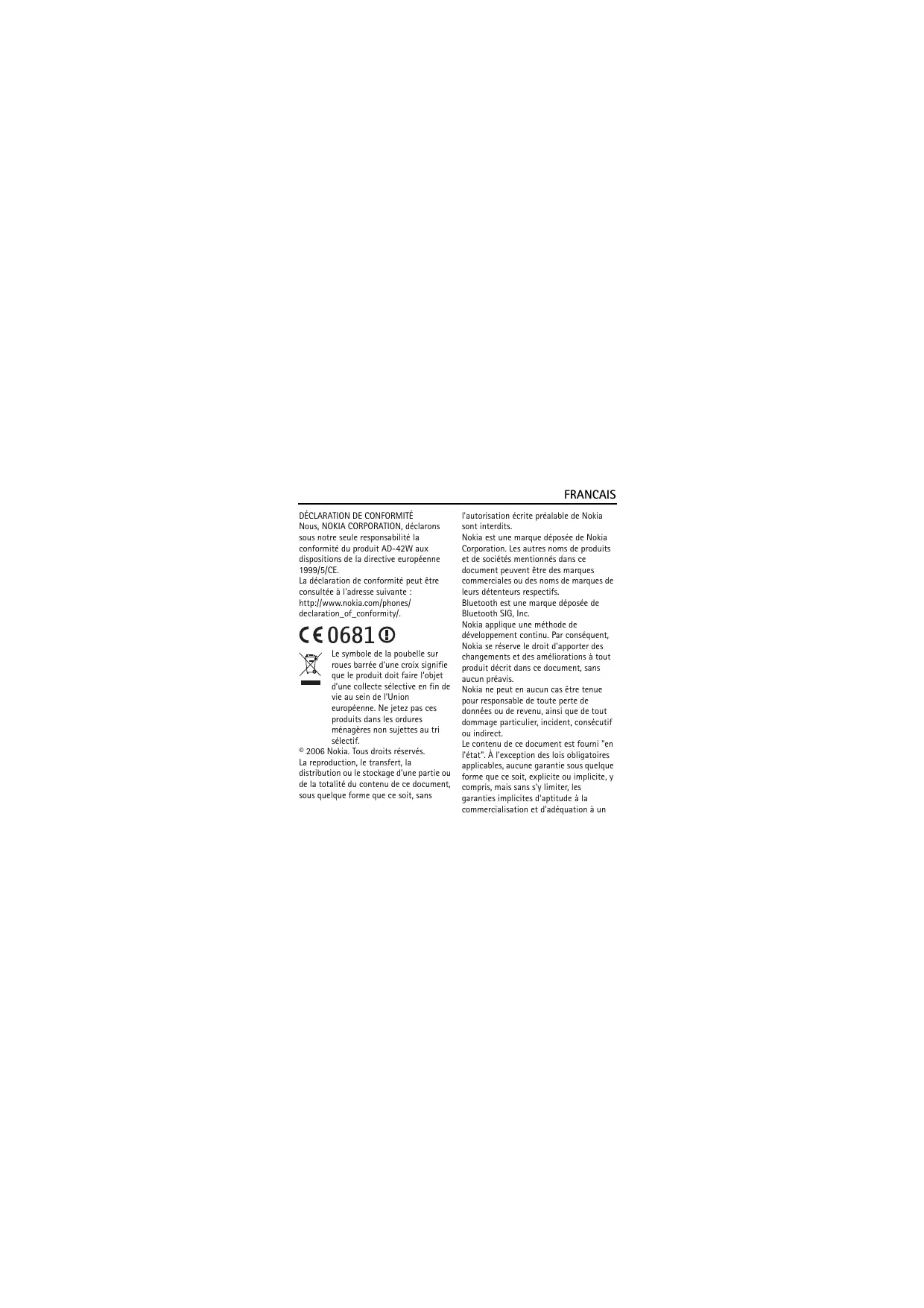

DECLARATION DE CONFORMITE Nous, NOKIA CORPORATION, déclarons sous notre seule responsabilité la conformité du produit AD-42W aux dispositions de la directive européen 1999/5/CE.

La déclaration de conformité peut être consultée à l'adresse suivante: http://www.nokia.com/phones/ declaration_of_conformity/.

C€0681①

Le symbole de la poubelle sur roues barrée d'une croix signifie que le produit doit faire l'objet d'une collecte sélective en fin de vie au sein de l'Union européen. Ne jetez pas ces produits dans les ordures menagères non sujets au tri sélectif.

© 2006 Nokia. Tous droits réservés. La reproduction, le transfert, la distribution ou le stockage d'une partie ou de la totalité du contenu de ce document, sous chaque forme que ce soit, sans

l'autorisation écrite préalable de Nokia sont interdits.

Nokia est une marque déposée de Nokia Corporation. Les autres names de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales ou des noms de marques de leurs détenteurs respectifs.

Bluetooth est une marque déposée de Bluetooth SIG, Inc.

Nokia applique une méthode de développement continu. Par consécut, Nokia se reserve le droit d'apporter des changements et des améliorations à tout produit spécifique dans ce document, sans aucment préavis.

Nokia ne peut en aucen cas être tenue pour responsable de toute perte de données ou de revenu, ainsi que de tout dommage particulier, incident, consécutif ou indirect.

Le contenu de ce document est fourmi "en l'etat". À l'exception des lois obligatoires applicables, aucune garantie sous qu'elle forme que ce soit, explicite ou implicite, y compris, mais sans s'y limiter, les garanties implicites d'aptitude à la commercialisation et d'adéquation à un

usage particulier, n'est accordée quand à la précision, à la fiabilité ou au contenu du document. Nokia se reserve le droit de réviser ce document ou de le retard à n'importe queiel moment sans préavis. Pour vous assurer de la disponibilité des produits, qui peut varier en fonction des régions, contactez votre revendeur Nokia le plus proche.

Les modifications non autorises peuvent annuler le droit de l'utiliser à utiliser cet équipement.
Contrôles à l'exportation
Ce produit peut containir des éléments, une technologie ou un calculiou sommis aux lois et règlements relatifs aux exportations en provenance des États-Unis ou de tout autre pays. Tout détournement illicite est strictement interdit.

Introduction

La passerelle AD-42W vous permet de connecter un système stéreo domestique standard à un lecteur de musique compatible ou un kit oreillette prénant en charge la technologie sans fil Bluetooth.

Lisez attentivement ce manuel d'utilisation. Lisez aussi les manuels d'utilisation de vos apparueils audio compatibles utilisés avec la passerelle. Garde la passerelle et ses accessoires hors de portée des enfants.

Technologie sans fil Bluetooth

La technologie sans fil Bluetooth vous permect de connecter sans cable des appeareils de communication compatibles.

Pour qu'une connexion Bluetooth soit possible, il n'est pas nécessaire que la passerelle et l'autre apparell soit

positionnés en visibilité directe, mais ils doivent ce trouver à une certaine distance l'un de l'autre. La distance dépendé de la portée de fonctionnement des appareils. La passerelle est un apparéil Bluetooth de Classe 1. Bien que la portée de fonctionnement des appareils Bluetooth soit en général de 10 mètres, celle de la passerelle est de 100 mètres.

Les connexions peuvent d'être exposées à des interférences dues à des obstacles (murs, autres apparèils Electroniques...). La passerelle est conforme à la Specification Bluetooth 2.0 qui prend en

charge les modes suivants : Advanced Audio Distribution Profile (A2DP) 1.0 et Generic Audio/Video Distribution Profile (GAVDP) 1.0. N'hésitez pas à consulter les constructeurs des autres apparueils pour déterminer leur compatibilité avec cet apparéil.

Des restrictions peuvent exister quand a l'utilisation de la technologie Bluetooth dans certains endroits. Renseignez-vous auprès des autorités locales ou de votre prestataire de services.

Composants

La passerelle content les composants ci-dessous, tels qu'ils sont illustrés au début de ce manuel:

1-Touche de liaison
2-Temoin lumineux bleu
3-Touche du mode de fonctionnement
4 - Entres audio RCA ; le connecteur rouge correspond au canal stéreo gauche et le blanc au canal droit.

5-Connecteur d'alimentation 6-Sorties audio RCA

Chargeurs

Verifie le nombre de modele du chargeur avant de I'utiliser avec ce apparéil. Cet apparéil est conçu pour être utilisé avec un chargeur AC-3, AC-4 ou DC-4.

Attention! N'utilise que les chargeurs agres par Nokia pour cet appeaire particulier.

L'utilisation d'appareils d'un autre type peut annuler toute autorisation ou garantie et peut presenter un caractère dangereux.

Lorsque you débranchez le cordon d'alimentation d'un accessoire, tirez sur la fiche et non sur le cordon.

Allumer ou eteindre la passerelle

Pour allumer la passerelle, branchez le cordon du chargeur au connecteur d'alimentation situé au dos de celle-ci et connectez le chargeur à une prise secteur murale. Une fois que la passerelle a été connectée à un apparéil audio lié et qu'elle est prete à être utilisée, le témoin lumineux clignote lentement. La passerelle estaie de se connecter au dernier apparéil Bluetooth avec laquelle elle a été utilisée dans le mode de fonctionnement actuel. Pour plus d'informations sur les deux modes de fonctionnement, voir "Lier la passerelle".

Pour eteindre la passereille, debranchez le chargeur de la prise secteur murale et de la passereille.

Lier la passerelle

Avant de pouvoir utiliser la passerelle avec un apparéel audio compatible prénant en charge la technologie sans fil Bluetooth, vous devezlier la passerelle à l' apparéel. Pour lier la passerelle à un lecteur de musique (tel qu'un apparéil de lecture de musique ou un téléphone mobile avec fonctionnalité de lecture de musique), procédéz comme suit :

1. Vérifiez que la touche du mode de fonctionnement est position enforcée. Si ce n'est pas le cas, appuyez sur la touche.
2. Maintenée la touche de liaison enforcée jusqu'à ce que le témoin lumineux s'affiche en continu.

3. Utilisez votre lecteur de musique ou leur téléphone pour rechercher et selectionner la passerelle et pour enter le code Bluetooth 0000. Si la liaison a reussi, le témoin lumineux clignote 10 fois rapidement. Pourlier la passerelle à un kit oreillette, procédez comme suit :

4. Vérifiez que la touche du mode de fonctionnement est en position relâchée. Si ce n'est pas le cas, appuyez sur la touche.

5. Prépared le kit oreillette pour la liaison en suivant les instructions fournies dans le manuel d'utilisation du kit oreillette.
6. Maintenze la touche de liaison enfincée jusqu'à ce que le témoin lumineux s'affiche en continu. La passerelle est liée automatiquement au kit oreillette. Si le kit oreillette demande un code Bluetooth et que le code par défaut du kit n'est pas 0000, modifie ce code pour qu'il soit égal à 0000 en suivant les instructions fournies dans le manuel d'utilisation du kit oreillette.

Vous pouverezier la passerelle a 8 appareils Bluetooth au maximum,mais vous pouvez a connecter a un seul apparil a la fois,quel que soit le mode de fonctionnement. Pour changer l'appareil audio Bluetooth (lecteur de musique ou kit oreillette)

connecte à la passerelle, déconnectez l'apparéel actuel de la passerelle et connectez l'autre apparéil lié à sa place. Pour plus de détails, voir les manuels d'utilisation de vos apparèels audio.

Si you souhaitez effacer la liste des
appareils liés,maintérez la touche de
liaison enforcée pendant 15 secondes
alors qu'aucune lecture de musique n'est
en cours par l'intérimédiare de la
passerelle.

Se connecter à la passerelle

Assurez-vous que le système stéreo domestique est étéeant avant d'effectuer la connexion.

Pour lore de la musique sur voire lecteur de musique lied et I'ecouter par lintermediaire de voteresysteme steredomestique,branchez les cables RCA fournis aux sorties audio de la passerelle et aux entrées audio du systeme stereo. Pour lore de la musique sur viveresysteme stereo domestique et I'ecouter sur un kit oreillette lied,branchez les cables RCA aux entrées audio de la passerelle et aux sorties audio du systeme stereo.

Une fois la passerelle connectee à votre système stéreo domestique, réglez le volume sur un niveau moderé sur le lecteur de musique ou le kit oreillette et le

système stéreo et lancez la lecture de la musique sur le lecteur de musique ou le système stéreo.

Si vous avez lié et connecté la passerelle avec un lecteur de musique et un kit oreillette, pour basculer entre les deux connexions, appuyez sur la touche du mode de fonctionnement. Pour utiliser la passerelle avec un lecteur de musique, la touche du mode de fonctionnement doit être en position enforcée. Pour utiliser la passerelle avec un kit oreillette, la touche du mode de fonctionnement doit être en position relachée.

Précautions d'utilisation et maintenance

Votte appeareil est un produit de conception et d'elaboration de haute technologie et doitetre manipulé avec précaution. Les suggestions suivantes vous permetruttendostainailler la couverture de vos garantie.

• Gardez tous les accessoires hors portée des enfants.
• Maintenze l'appeel au sec. L'eau de pluie, l'humidité et les liquides contiennent des mineraux susceptibles de déterminer les circuits Electroniques. Si vous appeel est mouillé, laissez-le sécher complètement.
• N'utilissez pas ou ne stockez pas Your applielle dans an endroit pousiereux ou sale. Ses composants, et ses composants Electroniques, peuvent etre endomages.

• Ne stockez pas l'appareil dans des zones de température élevée. Des températures élevées peuvent réduire la durée de vie des apparèilslectroniques et fauser ou faire fondre certains composants en plastique.

• Ne stockez pas l'appareil dans des zones de basso température. Lorsqu'il reprend sa température normale, de I'humidité peut se former à l'intérieur de l'appareil et endommager les circuits电子troniques.
  N'essayez pas d'ouvir l'appareil.

• Ne faites pas tomber l'apparèt, ne le heurtez pas ou ne le secouze pas. Une manipulation brute risquerait de détruire les différents circuits internes et les petites pièces mécaniques.
• N'utilissez pas de produits chimiques durs, de solvants ou de dégertents puissants pour nettoyer vous appeareil.
• Ne peignez pas l'appareil. La peinture risque d'encrasser ses composants et d'en empêcher le fonctionnement correct.

Les recommendations ci-dessus s'apliquenant a votre apparéuil, au chargeur et à tout autre accessoire. Si l'un d'eux ne fonctionne pas correctement, portez-le au service de maintenance habitité le plus proche.
