MODE D'EMPLOI TS 300 E HUSQVARNA
Partille, Sweden, déclare que la machine TS300E-02 est conforme aux dispositions des DIRECTIVES : "MACHINES" modifiées (89/392/CEE) "BASSE TENSION" modifiées (73/23/CEE) "CEM" (2004/108/CEE) "BRUITS" (2000/14/CEE)
FR -Informations Concernant L'environnement
Le symbole 43. sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veuilez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit. DE - Umweltinformation

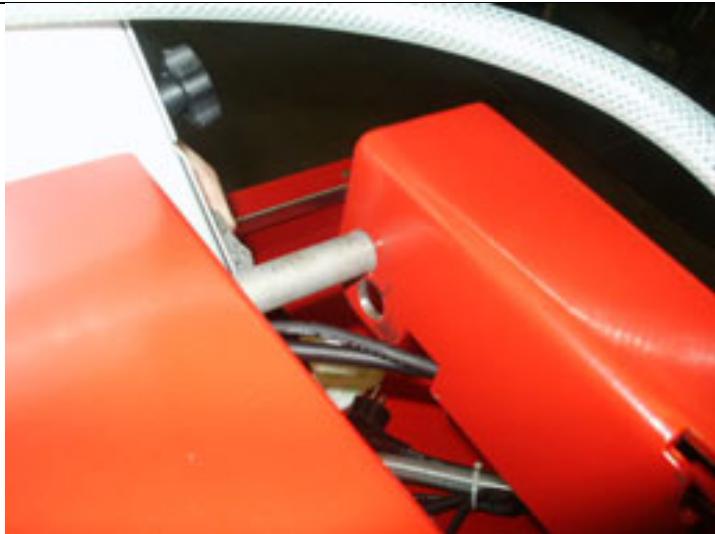

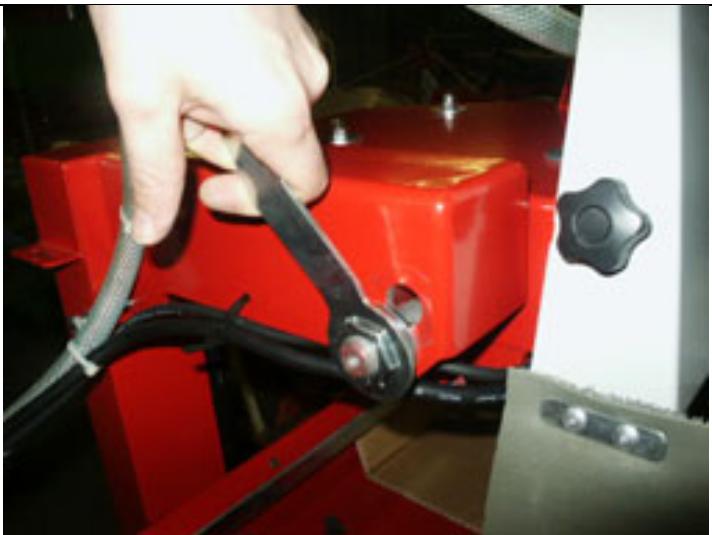

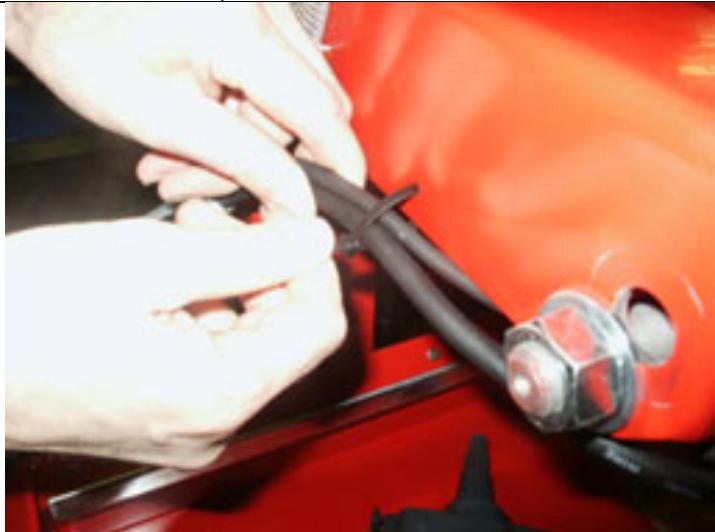

Nota: réglage TS 300 E pour disque @ 350 (matériel réglé en usine en @ 300) Attention ! la procédure de réglage décrite s'effectue disque non monté 1-Faire glisser les câbles dans le collier plastique fixé au bras de la TS 300E (Attention : veiller à dégager les câbles électriques et le tuyau d'eau de la vis de réglage située à l'arrière du montant). 2-Retirer l'écrou avec la clé de 30 fournie et la rondelle.

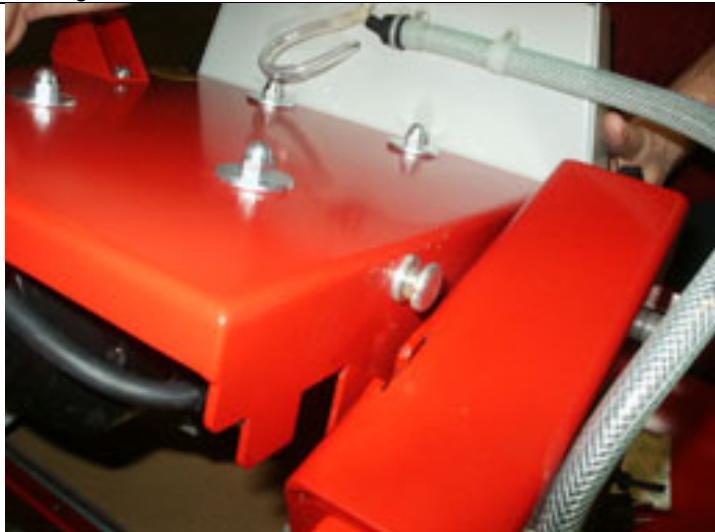

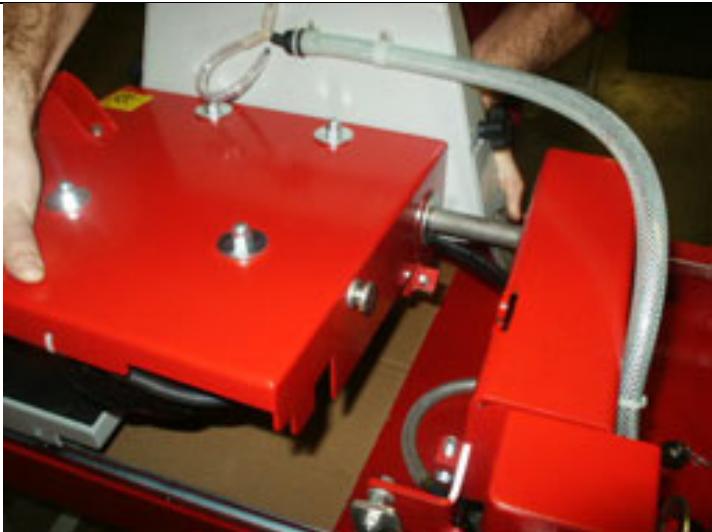

3-Incliner la tête de la machine pour dégager le pion de centrage. 5-Positionner l'axe de la tête dans le trou supérieur du bras de la TS 300 E. 4-Extraire la tête en tirant vers l'avant pour dégager l'axe de la tête du trou inférieur du bras de la TS300E. 6-Positionner le pion de centrage dans son logement. La tête à l'horizontale, remettre la rondelle et resserrer l'écrou avec la clé de 30. Attention! : Toujours vérifier que l'axe de la tête de la machine est positionné dans le trou correspondant au @ de disque utilisé (9300=trou inférieur/9350=trou supérieur) Veiller à l'absence de pincement des câbles électriques
Avant de quitter notre usine, chaque machine subit une série de contrôles au cours desquels tout est minu- tieusement vérifié. La stricte observation de nos instructions assurera à votre machine, dans des conditions normales de tra- vail, une grande longévité. Les conseils d'utilisation et pièces détachées figurant sur ce document sont donnés à titre d'information et non d'engagement. Aucune garantie ne sera accordée en cas d'erreurs ou d'omission, ou pour des dom- mages relatifs à la livraison, à la conception ou l'utilisation de la machine. Soucieux de la qualité de nos pro- duits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration. Ce document servira l'utilisateur à : + se familiariser avec la machine, + connaître ses possibilités d'utilisation, + éviter les accidents lors d'un emploi non adapté, par une personne non formée, lors de l'entretien, maintenance, remise en état, déplacement, transport, + augmenter la fiabilité et la durée de la machine, + d'assurer une utilisation correcte, un entretien régulier, un dépannage rapide afin de diminuer les frais de réparation et les temps d'immobilisation. Disponibilité du manuel à tout moment sur le lieu de travail. Lecture et utilisation par toute personne assurant l'installation ou l’utilisation. Les réglementations techniques obligatoires en vigueur dans le pays d'utilisation de la machi- ne sont également à respecter pour une sécurité maximum.
CONSIGNES GÉNÉRALES DE URITI ]
L'équipement est conforme à la norme EN61000-3-11 et peut être branché sur un réseau électrique sous conditions. Veuillez contacter votre fournisseur agréé avant tout branchement sur un réseau électrique. L'équipement ne pourra être branché que sur un réseau électrique d’une impédance inférieure à 0,49 Ohm. Veuillez contacter votre fournisseur agréé afin de connaître l’impédance du système au point d'interface. Si le réseau électrique a une impédance supérieure, des baisses de tension courtes peuvent être occasionnées une fois l'équipement mis sous tension. Ceci peut avoir des conséquences sur le fonctionnement d'autres appareils électriques, comme le clignotement des ampoules, par exemple. L'emploi de pictogrammes sur les machines (en couleur) et dans le manuel indiqueront des conseils qui concernent votre sécurité. AVERTISSEMENT gp Symbole générale de danger OBLIGATION EL Fond bleu marquage blanc : sécurité obligatoire + marquage rouge : interdiction de mouvement AVERTISSEMENT EL Triangle et marquage noir sur fond jaune : danger si non respect, risque de blessures pour l'utilisateur ou des tiers, pouvant entraîner des dégâts sur la machine ou l'outil. INTERDICTION EL Cerclage rouge avec ou sans barre : utilisation, présence interdite. INDICATION LE Information - Instruction : indications particulières concernant l'utilisa- tion, le contrôle. PULA 1: Le fabricant décline toute responsabilité résultant d’un emploi inadapté ou de toute modification.
Ce symbole signifie que la machine est C € conforme à la directive européenne.
CONSIGNES PARTICULIÈRES ]
Conçue pour assurer un service sûr et fiable dans des conditions d'uti- lisation conformes aux instructions, la tronçonneuse peut présenter des dangers pour l'utilisateur et des risques de détérioration, des contrôles réguliers sur le chantier sont nécessaires. s'assurer + de l'état technique parfait (utilisation suivant affectation en tenant compte des risques éventuels, suppression de toute malfonction nui- sible à la sécurité), + de l'usage d'un disque diamant pour tronçonnage à l'eau de marbre, pierre, granit, brique, et revêtement (grès, faïence, céramique, etc..), utilisation interdite de tout autre disque (abrasif, scie, etc...), + d'un personnel compétent (qualification, âge, formation, instruction) ayant pris connaissance dans le détail du manuel avant de com- mencer le travail; toute anomalie électrique, mécanique ou d'autre origine sera contrôlée par une es à à intervenir (élec- tricien, responsable de l'entretien, agent revendeur agréé, etc..), + s'assurer du respect des avertissements et directives marqués sur la machine (protections adéquates personnelles), utilisation conforme, instructions de sécurité en général...)
- qu'aucune modification, transformation ou complément soit nuisible à la sécurité et ne sera pas réalisée sans l'autorisation du fabricant,
- du respect des fréquences de vérifications et contrôles périodiques préconisés, + de la garantie de pièces de rechange d'origine lors de réparations. Plaque signalétique
oatésace [TT] mm réauence rare CT] mu. 1 l Emploi ] + Utilisation : Sciage de marbre, pierre, granit, brique, ciment et tout revêtement (grès, faïence, céramique, etc.) + Outils : Disques Diamantés à Eau © 300 mm - @ 350 mm (D) - alésage 254mm (AL). (Renseignements auprès de votre fournisseur habituel) Disque carbo Lame de scie Interdiction de toute autre application ne corres- pondant pas à l’utilisation prévue (emploi de lame de scie, de disque abrasif.) 2 l Caractéristiques techniques ]
PUISSANCE | TENSION |AMPÉRAGE | POMPE
+5% $ 2,2 KW (3CV) | 230 V 50 Hz 10A 13 W 230 V ë 2,9 KW (4CV) | 400 V 50 Hz 11,5A 13 W 230 V + Vitesse moteur : 2800 tr/mn. + Vitesse de rotation du disque : 2800 tr/mn. + Protection électrique : IP 55. F se Dre AA 90°
+ Profondeur de coupe (E) : - à 90° : @ 350 = 100mm - à 45° : @ 350 = 65mm - à 90° : G 300 = 75mm - à 45° : G 300 = 45mm + Longueur de coupe (L) : E = 15 - 610mm : E = 50 - 570mm + Largeur utile (à droite) (1) : 310mm. + Dimensions (mm) Lx1xh: - 1120 x 620 x 1230 (sur pieds) - 1120 x 620 x 650 (établi) + Poids à vide + 80 kg (suivant version) : - châssis 47 kg
. Red ent du disque par arrosage dans carter de disque. + Capacité minimum du bac : 40 litres. + Pompe à eau : 28 W - débit : 8 l/mn. + Alimentation : - 230 V : HO7-RNEF 3 x 1,5° - Lg 3 m. - 400 V : HO7-RNF 4 ou 5 x 1,5° - Lg 3 m. - 115 V : HO7-RNF 3 x 2,5° - Lg 3 m.
2.2KW-230V] 102db 91 0.21 2,9kW - 400V 90 db 81.67 0,029 Contrôle - Description de la machine ] + A réception, contrôler l'état de votre machine. + La conserver en permanence en bon état de propreté. + Contrôler périodiquement le cordon d'alimentation. + Pendant le travail, rester toujours attentif. + Vérifier la fixation des pièces (vibration anormale), le bon montage. VOIR FIG. 1 ©) Châssis-bac (2) Pieds (8) Pompe à eau (a) Ecrou de serrage (5) cié de blocage (6) Roues de transport () Bouchon de vidange Moteur Commutateur Poignées de transport Q) Carter de disque (2) Couvercle du carter Œ] Table amovible Butée de table Œ Butée de table amovible Plaque signalétique @) Guide de coupe Blocage table Poignée de manœuvre l Manutention - Transport ] Démontable en deux parties. PARTIE TABLE ( VOIR FIG 2) + Démonter la table en la pivotant légèrement de façon Français
Français à dégager les pattes de retenue arrières BLOCAGE TABLE POUR TRANSPORT( VOIR FIG 3 ) PLIAGE DES PIEDS ( VOIR FIG 4) TRANSPORT ( VOIR FIG 5) MISE SUR PIEDS ( VOIR FIG 6) È - S'assurer du voltage du réseau, identique à & la plaque de la machine. - Moteur triphasé : S'assurer que le sens de rotation corres- ponde à la flèche emboutie sur le carter : si le moteur ne tourne pas dans le sens dési- ré, inverser deux des fils d'alimentation. n avant la mise en route
Avant toute mise en service, lire attenti- vement la notice, et se familiariser avec la machine. Obligation port du casque antibruit. L'opérateur doit porter des pro- tections appropriées au travail. Le champ de travail doit être parfaitement en ordre, bien éclairé, et ne doit présenter aucun risque (ni humidité, ni produits dangereux à proximité). Toute personne étrangère doit être écar- tée du champ de travail. ©) Utiliser des disques adéquats pour le tra- vail à effectuer (vitesse, géométrie, appli- cation, etc.). l Montage du disque ] Débrancher la tronçonneuse en désaccou- plant la fiche d'alimentation. 2©>0©0
+ Desserrer les deux volants (A), puis enlever le cou- vercle du carter (B) ( VOIR FIG 7 ). + Devisser l'écrou de serrage (C), à l’aide de la clé. L'écrou de serrage du disque possède un filetage avec un pas à gauche. Observer le sens de rotation représenté par une flèche sur une de ses faces Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche + Serrer l'écrou (C). + Remettre le carter de protection (B) en place. - Resserrer les deux volants (A). Raccordement électrique ] - SÉCURITÉ ÉLECTRIQUE : Obligation de branchement sur un réseau équipé d'un disjoncteur à courant différentiel résiduel 30 mA avec mise à la terre. Dans le cas d’ab- sence de ce disjoncteur sur le réseau, consul ter notre catalogue proposant différents modèles. - Utilisation correcte du dispositif à courant diffé- rentiel résiduel incluant son contrôle périodique; pour les outils fournis avec un DCDR (dispositif à courant différentiel résiduel) intégré dans le câble ou dans la fiche pour prise de courant, dans l’hy- pothèse où le câble ou la prise sont endommagés, la réparation doit être effectuée par le fabricant ou un de ses agents ou par un atelier de réparation qualifié afin d'éviter tout risque dû à une répara- tion mal faite.
) d TEE TA Pal re Vian ea Loue Jon eu - Câble prolongateur : section du câble suffisante pour la puissance électrique, raccordement au réseau par un câble type H07 RNF de section : - 3 x 2,5 mm° jusqu'à 50 m pour 230 V - 4 ou 5 x 1,5 mm° jusqu'à 100 m pour 400 V - 3 x 4 mm° jusqu'à 40 m pour 115 V Mise en service ] AN Rester toujours attentif. Avant la mise en service, enlever les clés et outils de réglage du sol ou de la machine. Maintenir le carter de protection en place KE É7 pendant toute la durée du travail. + Remplir le bac d’eau (niveau MAXI base des rails ). + Pompe à eau à mise en route couplée avec le moteur. Chaque machine étant équipée d'une pompe auto- amorçante, le disque est arrosé dès la mise en marche. Arrosage abondant = longévité assurée du disque Le carter protecteur et le support moteur avec déflec- teur assurent une répartition parfaite de l'arrosage. + Mettre en marche en appuyant sur la touche verte du commutateur (en option, disjoncteur). + Pour arrêter la tronçonneuse, appuyer sur la touche rouge. Moteur monophasé protégé par un disjoncteur thermique incorporé. l Méthode de coupe ] Coupes droites = < 510 mm : la butée de fin de course (C) permet d'éviter le coincement des doigts entre la table et le bâti (VOIR FIG 8). = >510 et < 610 mm : escamoter la butée (C) sous la table pour augmenter la course.
(VOIR FIG 9 ) + Pivoter ou incliner la tête. 10 l Coupe biseau ] -+ Desserrer l'écrou (4) avec la clé (5). - Resserrer l'écrou (4) avec la clé (5). 11 Entretien (arrêt obligatoire du moteur) ] - Nettoyer régulièrement la machine. + Vidanger fréquemment le bac pour évacuer la boue de tronçonnage, qui sinon risquerait de colmater la pompe de refoulement et de l'user prématurément . - Nettoyer minutieusement les
portées de galets de la table. Stocker dans un endroit sûr, hors de portée des enfants. Entretenir soigneusement les outils.
RECHERCHE DES PANNES
En cas de fonctionnement anormal, se reporter aux tableaux ci-après pour trouver une solution aux pro- blèmes rencontrés. - La machine ne fonctionne pas CAUSES REMÈDES Mauvais branchement ou câble endommagé [Pas de tension sur le réseau câble moteur endommagé
(pas de puissance, odeur désagréable. - S'assurer du branche- ment correct à l’alimen- tation (fiche, rallonge...). - Vérifier le câble d'ali- itati - Vérifier ou faire vérifier par un électricien (dis- “Faire vérifier par un électricien ou s'adresser au service après-vente. pl n s'adressant au service après-vente. + Démarrage difficile CAUSES REMÈDES Condensateur démarrage moté hasé Alimentation triphasé non conforme (sur 2 phases, moteur câble détérioré) - Remplacer le condensa- - Faire vérifier par un électricien ou contacter le service après vente. + La pompe ne part pas CAUSES REMÈDES Le câble d'alimentation n'est pas relié ou est endommagé fl ny a pas de tension dans le circuit ou à la prise de courant - Contrôler ou faire contrôler le câble d'ali- - Vérifier ou faire contrô- ler le circuit ou la prise de courant. - Le liquide ne sort pas de la pompe CAUSES REMÈDES Une bulle d'air a pu se former à l'intérieur du corps de la pompe La tüi - Extraire la pompe du liquide, en la soutenant par le tuyau de sortie, puis la replonger dans le liquide. évisser le filtre et, à l'aide d'un petit tourne- vis, nettoyer la zone de travail de la turbine de tout résidu. 12 l Réglages ] + La machine étant réglée en nos ateliers, aucun régla- ge n'est nécessaire. 13 I Recommandations importantes ] + Resserrer périodiquement la boulonnerie. + En cas de longue période d'utilisation, veiller à l’entre- tien et à la protection du disque. + Veiller à l’arrosage adéquat du disque. + Effectuer un serrage correct du disque. + Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche. Le fabricant décline toute responsabilité résul- tant d'un emploi inadapté, de toute modification, adaptation ou motorisation non conforme à la définition d'origine prévue par le constructeur. Au poste de travail, la puissance sonore peut PA dépasser 85 db (A). Dans ce cas , des mesures individuelles de protection doivent être prises. 14 I Réparation ] S Nous sommes à votre entière disposition A pour vous assurer toute réparation dans les délais les plus réduits et aux meilleurs prix (voir adresse au verso). 15 I Pièces de rechange ] Pour une livraison rapide de pièces de rechange et afin d'éviter toute perte de temps, il est nécessaire de rap- peler à chaque commande les indications qui figurent sur la plaque signalétique de la machine ainsi que la référence de la pièce à remplacer. 00000000] (0) Quantité Code 4 16 Mise au rebut ] En cas de détérioration et de casse de la VAN mément aux modalités prescrites par la législation en vigueur. = Moteur : Aluminium (AL) - Acier (AC) - Cuivre (CU) - Polyamide (PA) Voir vue éclatée machine, ceux-ci seront éliminés confor- - Matériaux principaux : = Machine : Tôle acier (AC) - Fonte (FT) Les conseils d'utilisation et pièces détachées figurant sur ce document sont donnés à titre d'in- formation et non d'engagement. Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, foutes modifications techniques en vue de leur amélioration. Français
