T 55R - Motoculteur HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motoculteur
Marque	HUSQVARNA
Modèle	T 55R
Moteur	Briggs & Stratton 5,5 HP OHV
Cylindrée	206 cm³
Vitesse moteur	3400 tr/min
Transmission	Par courroie avec embrayage à galet et chaîne sous carter
Vitesse avant	135 tr/min (outils)
Vitesse arrière	58 tr/min (outils)
Largeur de travail	590 mm (4 étoiles) / 840 mm (6 étoiles)
Diamètre des outils	320 mm
Poids	46 kg
Carburant	Super ou sans plomb
Capacité réservoir carburant	2,84 litres
Capacité huile moteur	0,6 litre
Guidon	Réglable en hauteur
Embrayage	Par poignée au guidon avec sécurité
Niveau sonore (pression acoustique)	78,7 dBA
Niveau de vibrations (mains)	9,70 m/s²
Fonctions principales	Labourage, fraisage du sol, marche avant/arrière
Entretien courant	Nettoyage filtre à air, vidange huile, réglage courroie et câbles
Sécurité	Arrêt moteur sur guidon, protection outils rotatifs, frein d'embrayage
Pièces détachées disponibles	Chez concessionnaire agréé (courroie, filtres, bougie, outils)

FOIRE AUX QUESTIONS - T 55R HUSQVARNA

Quel type d'huile utiliser pour le moteur ?

Consultez le manuel moteur pour l'huile recommandée. La capacité est de 0,6 litre.

Quel carburant utiliser ?

Utilisez de l'essence super ou sans plomb. Capacité du réservoir : 2,84 litres.

Comment démarrer le motoculteur ?

Assurez-vous que l'embrayage est désengagé, mettez le levier des gaz en position 'Rapide', puis tirez sur le lanceur. Suivez les consignes de sécurité.

Comment régler la hauteur du guidon ?

Desserrez l'écrou de bridage et la vis d'articulation, positionnez le guidon à la hauteur souhaitée, puis resserrez les fixations.

Quelle est la largeur de travail maximale ?

Avec 4 étoiles : 590 mm ; avec 6 étoiles (option) : 840 mm. Diamètre max des outils : 320 mm.

Comment entretenir le filtre à air ?

Nettoyez l'élément mousse avec de l'eau savonneuse. Ne pas utiliser de solvant inflammable. Laissez sécher avant de remonter.

Que faire si la marche arrière ne fonctionne pas ?

Vérifiez le réglage du câble de marche arrière. La distance entre la poulie réceptrice et le support doit être de 73 mm. Ajustez l'écrou si nécessaire.

Comment remplacer la courroie de transmission ?

Débranchez la bougie, démontez le capot courroie, retirez l'ancienne courroie et installez la nouvelle en respectant le cheminement autour des poulies et du galet tendeur.

Quelles précautions de sécurité observer ?

Portez des vêtements près du corps et des chaussures solides. Ne travaillez pas dans une pente >17%. Arrêtez le moteur avant toute intervention. Tenez les enfants et animaux à distance.

Comment transporter le motoculteur ?

Utilisez la roue de transport et une rampe pour le charger dans un véhicule. Arrêtez le moteur. Ne soulevez jamais la machine seul.

MODE D'EMPLOI T 55R HUSQVARNA

Manuel d'utilisation T 50RH / T 55R / T 56RS

25201C 09/2004

Lire attentivement et bien assimiler le manuel d'utilisation avant de se servir de la machine

DANGER

Outils rotatifs

Attention

Lire le manuel d'utilisation

Attention

• Consulter le manuel d'utilisation et débrancher la bougie avant toute intervention.
• Ne pas utiliser sans protecteur (éléments tournants).

Marche arrière

Commandedegaz

Rapide

Lent

Stop

Débrayé Embrayé

Manette embrayage

Définition des sigles

Sigles 1

Consignes de sécurité

Consignes de sécurité 3-4

Descriptif

Description 5

Plaque d'identification de la machine 5

Préparation de la machine

Montage du guidon 6

Plein en huile et niveau 6

Plein en essence 6

Réglage du guidon. 6

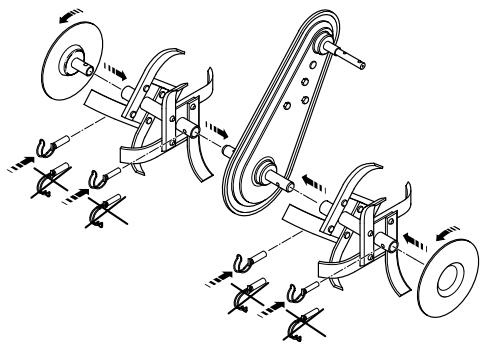

Montage des outils. 7

Montage de la roue avant 7

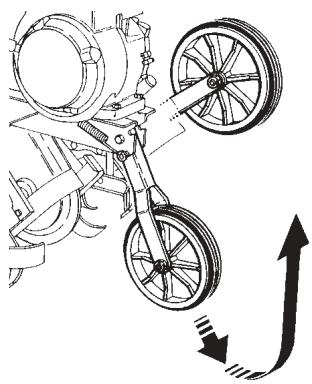

Relevage de la roue de transport 7

Montage des carters de protection 7

Utilisation de la machine

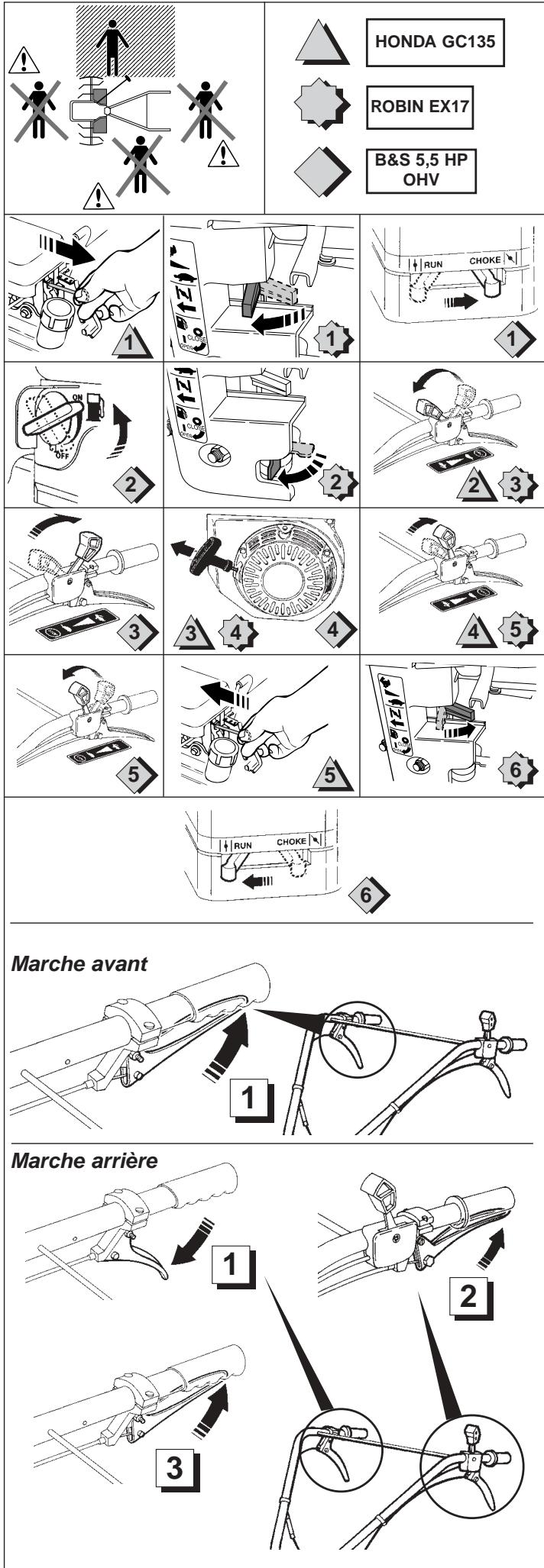

Mise en marche 8

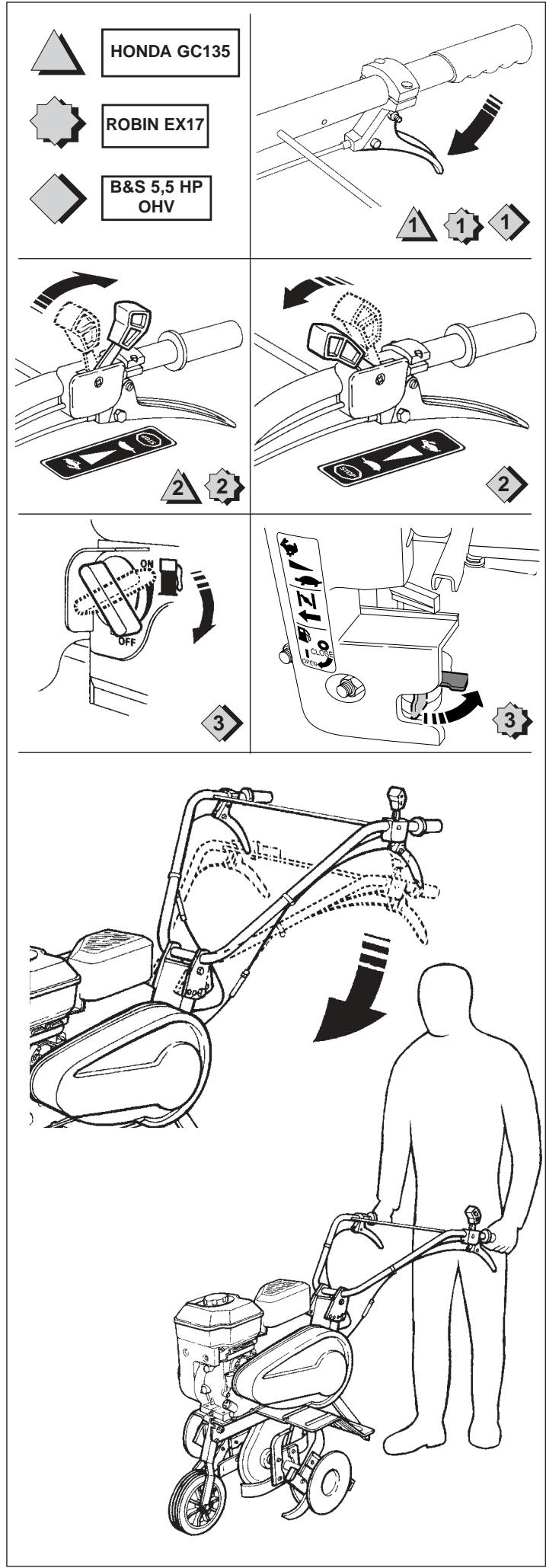

Embrayage. 8

Arrêt 9

Transport 9

Entretien

Filtres à air 10

Remplacement de la courroie 10

Réglage du câble d'embrayage 10

Réglage du câble de marche arrêtée 11-12

Caractéristiques techniques. 12

Attacher une attention particulière aux indications précédées des mentions suivantes :

Attention

• Signale une forte possibilité de blessures corporelles graves, voire un danger mortel si les instructions ne sont pas suivies.

Precaution:

Signale une possibilité de blessures corporelles ou de détérioration de l'équipement si les instructions ne sont pas suivies.

NOTE : Fournit des informations utiles.

En cas de problème, ou pour toute question concernant la motobineuse, veuillez vous adresser à un concessionnaire/agréé.

Attention

• La motobineuse est conçue pour assurer un service sûr et fiable dans des conditions d'utilisation conformes aux instructions. Avant d'utiliser votre motobineuse, veuillez lire et assimiler le contenu de ce manuel. À défaut, vous vous exposeriez à des blessures et l'équipement pourrait être endommagé.

Attention

• Ce signe vous appelle à la prudence lors de certaines opérations.
• Lire les instructions du manuel d'utiliser. Se familiariser avec le fonctionnement et les commandes de la motobineuse avant utilisation. Savoir comment arrêter les outils et le moteur rapidement.
• Utiliser la motobineuse pour l'usage auquel elle est destinée, à savoir la culture du sol. Toute autre utilisation peut s'avérer dangereuse ou entraîner une déterioration de la machine.
• Notre motobineuse a été conçue en accord avec les normes européennes de sécurité en vigueur. Pour toute sécurité, nous vous recommandons de ne pas modifier les caractéristiques de votre machine, et de n'utiliser que les outils ou accessoires recommandés par le constructeur.
• Ne jamais permettre d'utiliser la motobineuse à des enfants ou à des personnes non familières avec les instructions. La réglementation nationale peut limiter l'âge de l'utilisateur.
• Ne pas utiliser la motobineuse:
• Lorsque des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité.
• Lorsque l'utilisateur a absorbé des médicaments ou substances, réputées comme pouvant nuire à sa capacité de réflexe et de vigilance.

Sans garde-boue ou capots de protection.

• Dans les terrains ou la pente est supérieure à 17%.
• Il est de la responsabilité de l'utilisateur d'évaluer les risques potentiels du terrain à travailler et de prendre toutes les précautions nécessaires pour assurer sa sécurité, en particulier dans les pentes, les sols accidentés, glissants ou meubles.
• Garder à l'esprit que le propriétaire ou l'utilisateur est responsable des accidents ou des risques encourus par les tiers personnes ou par leurs biens.
• Vérifier l'état de la motobineuse avant de l'utiliser. Vous évitez ainsi un accident ou d'endommager la machine.
• S'assurer que tous les dispositifs de fixation sont bien serrés.
• ATTENTION DANGER! L'essence est hautement inflammable.
• Conserver le carburant dans des récipients spécialement prévus à cet effet.
• Faire le plein à l'extérieur uniquement, avant de démarrer le moteur et ne pas fumer pendant cette opération ou toute manipulation de carburant.
• Ne jamais enlever le bouchon du réservoir de carburant ou faire le plein lorsque le moteur est en fonctionnement ou tant qu'il est encore chaud.
• Ne pas démarrer le moteur si de l'essence a été répandue : éloigner la motobineuse de la zone où le carburant a été renversé et ne provoquer aucune inflammation tant que le carburant ne s'est pas évaporé et que les vapeurs ne se sont pas dissipées.
• Refermer correctement le réservoir et le récipient en serrant convenablement les bouchons.
• Àpres utilisation placer le levier des gaz en position "Arrêt" et fermer le robinet d'arrivée d'essence.
• Demarrer le moteur avec précaution, en respectant les consignes d'utilisation et en tenant les pieds éloignés des outils rotatifs.
• Ne pas faire fonctionner le moteur dans un endroit fermé où les gaz d'échappement contenant du monoxyde de carbone peuvent s'accumuler, entraîner une perte de connaissance et être mortels. Assurer une bonne ventilation.
• Porter des vêtements près du corps et des chaussures solides, non dérapantes, qui enveloppent complètement le pied.
• Lors du labourage sur une pente, limiter la quantité d'essence du réservoir de carburant à la moitié pour minimiser les projections d'essence.
• Arrêtez le moteur et débranchez le fil de bougie dans les cas suivants:
• Avant toutes interventions sur les outils rotatifs.
• Avant toute opération de nettoyage, de vérification ou de réparation de la motobineuse.
• Après avoir heurté un objet étranger. Inspecter la machine pour vérifier si elle est endommagée. Effectuer les réparations nécessaires avant toute nouvelle utilisation.
• Si la motobineuse commence à vigorer de façon anormale, rechercher immédiatement la cause de la vibration et effectuer la réparation nécessaire.
• Arrête le moteur dans les cas suivants:
• Toutes les fois où la motobineuse doit être laissée sans surveillance.
• Avant de faire le plein de carburant.
• Assurer ses pas dans les pentes. Travailler les pentes dans les sens transversal, jamais en montant ou en descendant.
• Au moment d'embrayer les outils rotatifs, veiller à ce que personne ne se trouve devant ou à proximité de la motobineuse. Tenir fermement le guidon; il a tendance à se soulever lors de l'embrayage. Être particulièrement attentif lors de l'utilisation de la marche arrière.
• Pendant le travail, conserver la distance de sécurité par rapport aux outils rotatifs, disponible par la longueur du guidon.
• Retirer toutes les pierres, les fils, le verre, les éléments volumineux, les objets en métal, etc. de la surface à labourer.
• Utiliser la petite vitesse pour le labourage d'un terrain pierreux.
• Ne jamais modifier le réglage du régulateur de vitesse du moteur, ni mettre le moteur en surrégime.
• Porter des gants nets pour le démontage et le remontage des outils rotatifs.
• Travailler uniquement à la lumière du jour ou dans une lumìère artificielle de bonne qualité.
• Ne pas utiliser la motobineuse avec des pièces endommagées ou usées. Les pièces ne doivent pas être réparées mais remplacées. Utiliser des pièces d'origine. Les pièces de remplacement de qualité non équivalente peuvent endommager la machine et nuire à votre sécurité. Remplacer les silencieux d'échéance défectueux.
• Pour éviter tout risque d'incendie, laisser le moteur refroidir avant de remiser la motobineuse.
• Débarrasser la motobineuse, en particulier le moteur lorsqu'il est froid, des débris végétaux avant le remisage. Pour réduire les risques d'incendie, dégager le silencieux et la zone de stockage de l'essence de végétaux ou d'excès de graisse.
• Si le réservoir de carburant doit être vidangé, effectuer cette opération à l'extérieur et lorsque le moteur est froid.
• Entreposer la motobineuse dans un endroit sec. Ne jamais entreposer la motobineuse avec du carburant dans le réservoir dans un

local ou les vapeurs d'essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.

1. Arrêtez le moteur lors du transport de la motobineuse. Ne pas tenter de soulever la machine seul. Se faire aider de deux personnes en utilisant le guidon et les axes des outils rotatifs pour la préhension. Se protéger les mains à l'aide de gants de manutention et veiller à conserver l'équilibre de la machine.
2. Maintenir tous les écrous et vis serrés afin d'assurer des conditions d'utilisation sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau de performances.
3. Lors de l'utilisation sur terrains en pentes, l'utilisateur doit s'assurer que personne ne soit présent dans un rayon de 20 mètres autour de la machine. Lui-même devant rester impérativement aux commandes des manchets.
4. En terrain très dur ou très pierreux, l'utilisateur doit avoir une attention plus particulière dans l'utilisation de la machine, car la machine aura tendance à être beaucoup moins stable qu'en terrain cultivé.
5. Pour permettre la machine dans une voiture, l'utilisateur doit utiliser la roue de transport de la machine ainsi qu'une rampe de montée pour accéder au coffre ou à une remorque.
6. Nous ne recommandons pas l'usage d'une remorque avec ces motobineuses.
7. La motobineuse peut être utilisée équipée de certains accessoires. Il est de la responsabilité du propriétaire de s'assurer que ces outils ou accessoires sont certifiés conformes aux réglementations européennes de sécurité en vigueur. L'utilisation d'accessoires non certifiés peut nuire à votre sécurité.
8. Toujours lire attentivement le manuel de montage et d'utilisation fournis avec l'accessoire avant toute mise en service.

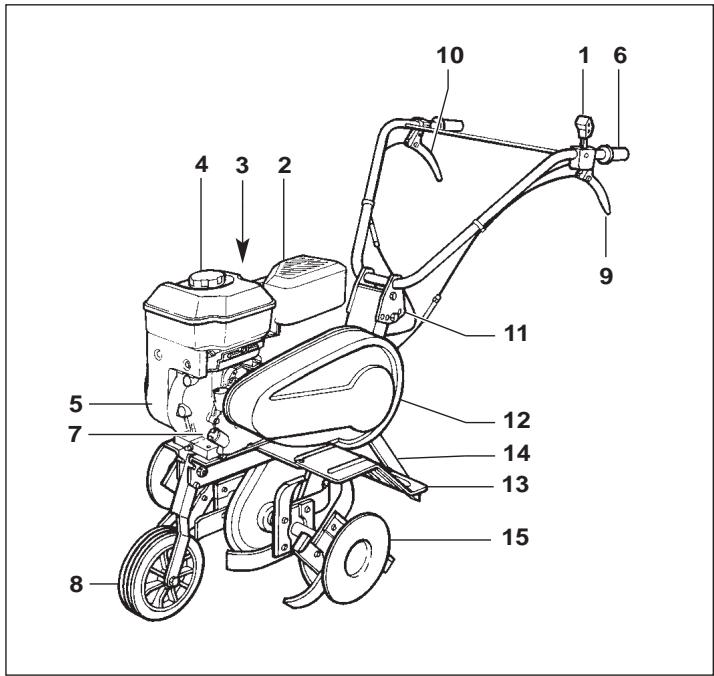

Description

1 - Levier des gaz 2 - Pot d'échappement 3 - Filtre à air 4 - Bouchon du réservoir d'essence 5 - Lanceur 6 - Poignée 7 - Bouchon de remplissage d'huile et niveau 8 - Roue de transport 9 - Levier de marche arrière 10 - Manette d'embrayage 11 - Réglage de position du guidon 12 - Capot de courroie 13 - Garde-boue 14 - Éperon de terrage 15 - Outils rotatifs et protège plants

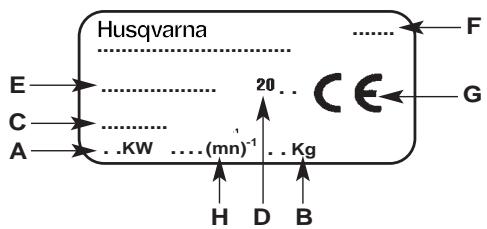

Plaque d'identification de la machine

A - Puissance nominale B - Masse en kilogrammes C - Numéro de série D - Année de fabrication E - Type de la motobineuse F - Nom et adresse du constructeur G - Identification CE H - Vitesse maximale moteur

Caractéristiques techniques

	MOTEUR			VITESSE (tr/mn)		NOMBRES D'ETOILES
MODELE	TYPE	Cm3	TR/MN	AVANT	ARRIÈRE
T 50RH	Honda GC 135	135	3400	135	58	4
T 55R	5,5HP OHV BRIGGS	206	3400	135	58	4
T 56RS	EX 17 OHC Robin Subaru	126	3400	135	58	6
Textes de références: Directive 98/37/CE (Codifient la directive 89/392 CEE modifiée).NF EN 292/1991 - NF EN 294/1992 - NF EN 709/1997 NF ISO 3767/1996 - ISO 1684/1995 - EN 709/P1A1 03/1999 EN 1033/1995 - PR EN 1553 - 01/1997
				T 50RH	T 55R	T 56RS
Mesure de vibrations aux mains de l'opérateur				6,18 m/s2	9,70m/s2	3,09m/s2
Mesure de pression acoustiques aux oreilles de l'opérateur				83,3dBA	78,7dBA	81,8dBA
Poids de la cellule en+Fraise				46 Kg	46 Kg	53 Kg
Transmission		Par courroie avec embrayage à galet et chaîne sous carter. Vitesse de rotation des outils : 120 à 140 tr/mn Embrayage par poignée au guidon et sécurité
Guidon		Réglable en hauteur
Outils de fraisage		Diamètre des outils : 320 mmLargeur de travail : 590 mm avec 4 étoiles et disques840 mm avec 6 étoiles et disques

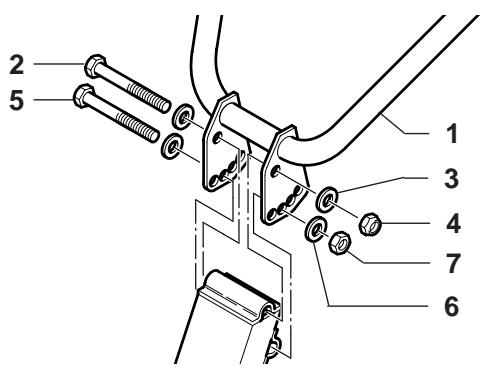

Montage du guidon

• Positionner le guidon (1) sur le fut du chassis.
• Mettre la vis (2) dans le trou d'articulation supérieur.
• Mettre la rondelle (3) et serrer l'écrou (4) sans bloquer l'articulation.
• Positionner le guidon à la hauteur souhaitée.
• Mettre la vis (5) par le côté droit.
• Mettre la rondelle (6), visser et bloquer l'écrou de bridage (7).

Plein en huile et niveau

Qualité huile → manuel moteur

Capacité huile

HONDA GC135 : 0,6 litre

B.S. 5,5HP OHV : 0,6 litre

ROBIN SUBARU EX 17:0,6 litre

Plein en essence

Super ou sans plomb

Capacité en essence

HONDA GC135 : 1,9 litre

B.S. 5,5HP OHV : 2,84 litres

ROBIN SUBARU EX 17 : 3,6 litres

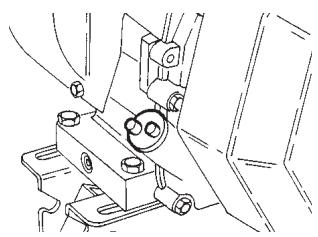

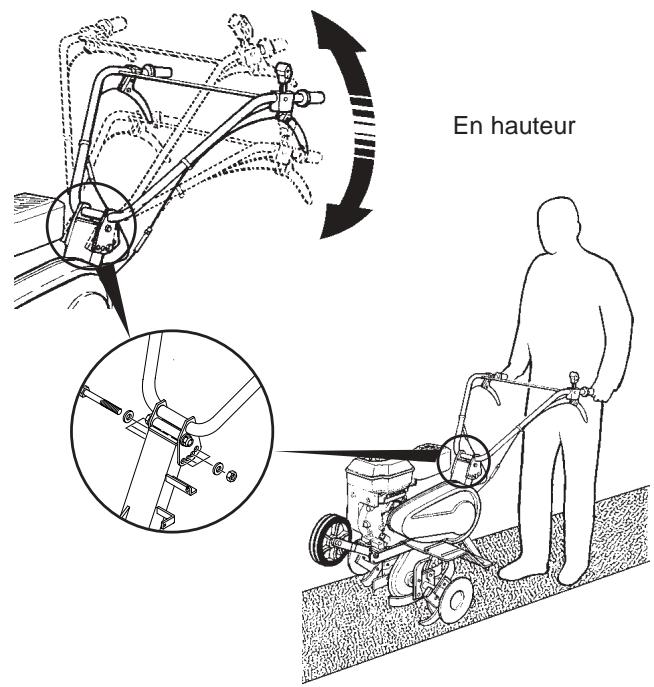

Réglage du guidon

HONDA GC135

BRIGGS & STRATTON 5,5HP OHV

ROBIN SUBARU EX 17 OHC

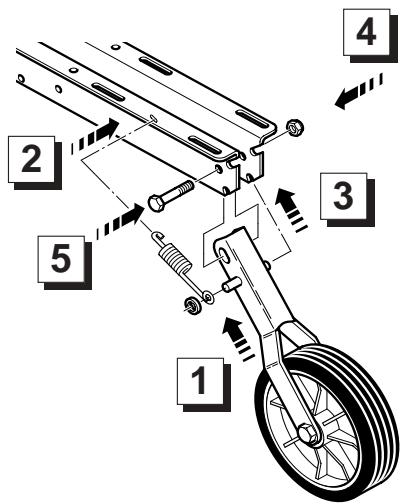

Montage de la roue avant

ATTENTION

• Ne pas bloquer l'écrou (4) afin de conserver un bon fonctionnement du relevage de la roue.

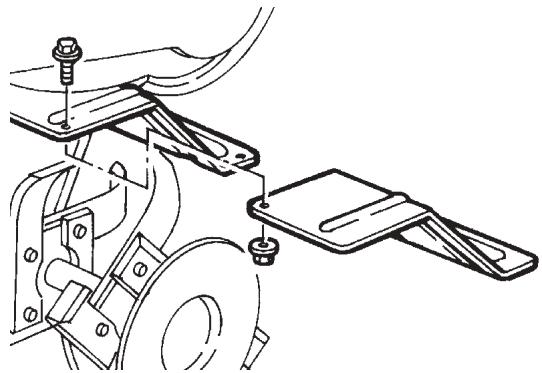

Montage des carters de protection

ATTENTION

• Ne pas utiliser d'outils rotatifs d'un diamètre supérieur à 320 mm et d'une largeur de travail supérieure à 850 mm.

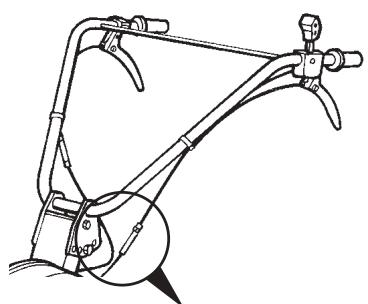

Attention

• Il est impératif de l'activer l'embrayage (1) avant d'utiliser la manette de marche arrêté.

L'utilisation de la marche arrêtée est dangereuse. Assurez-vous qu'aucun obstacle ne se trouve derrière vous et réduisez le régime moteur avant d'embrayer.

Arrêt

Transport

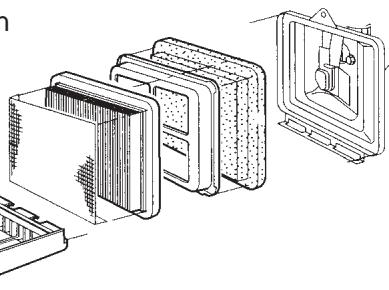

Filtre à air

ATTENTION

• Ne pas utiliser de solvant inflammable pour nettoyer l'élément mousse du filtre à air.

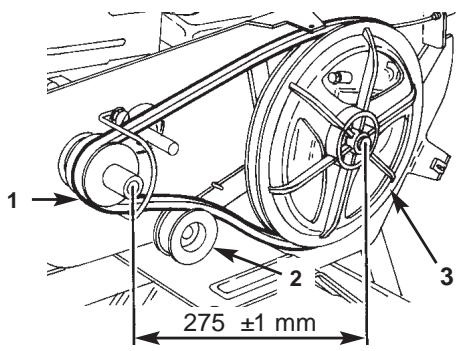

Remplacement de la courroie

1 Poulie moteur 2 Galet tendeur 3 Poulie réceptrice

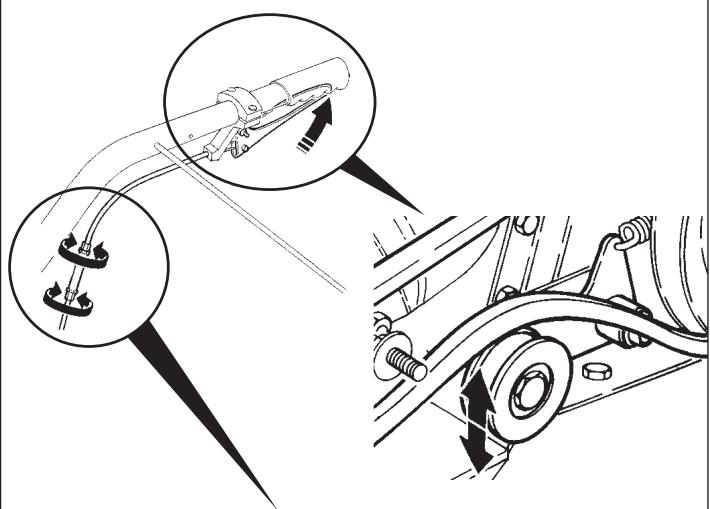

Réglage du câble d'embrayage

Briggs & Stratton 5,5HP OHV

Honda GC135

ROBIN SUBARU EX 17 OHC

Débloquer l'écrou

Jusqu'à obtenir l'entraînement de la machine

Rébloquer l'écrou

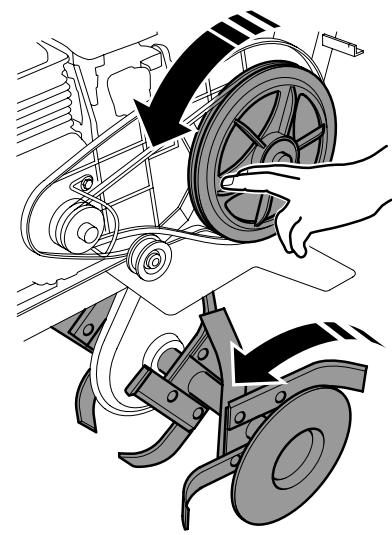

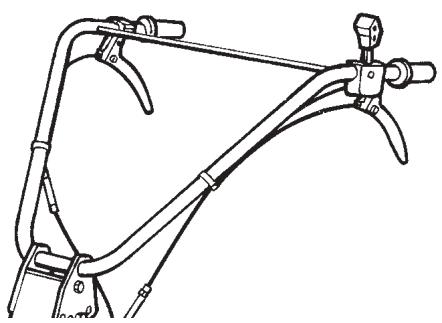

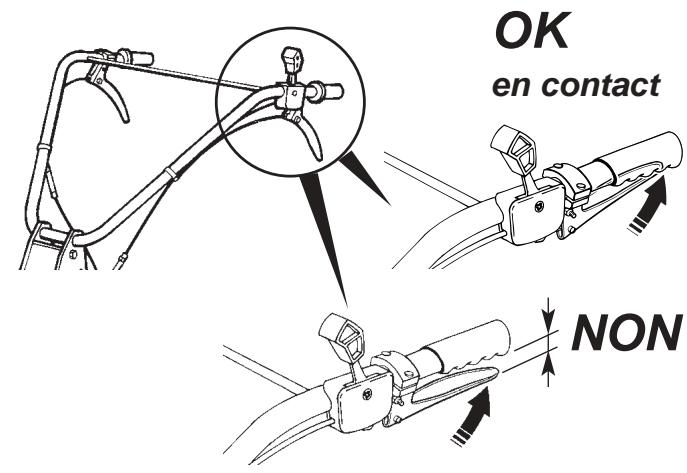

Réglage du câble de marche arrière

ATTENTION

• Après quelques heures d'utilisation, si un dysfonctionnement de la marche arrière apparait, régler le câble comme suit :

1: Débrancher la bougie (voir manuel moteur) 2: démonter le capot couronne 3: Position marche avant, vérifier la rotation des poulies.

Si elles ne tournent pas, contacter notre revendeur régional.

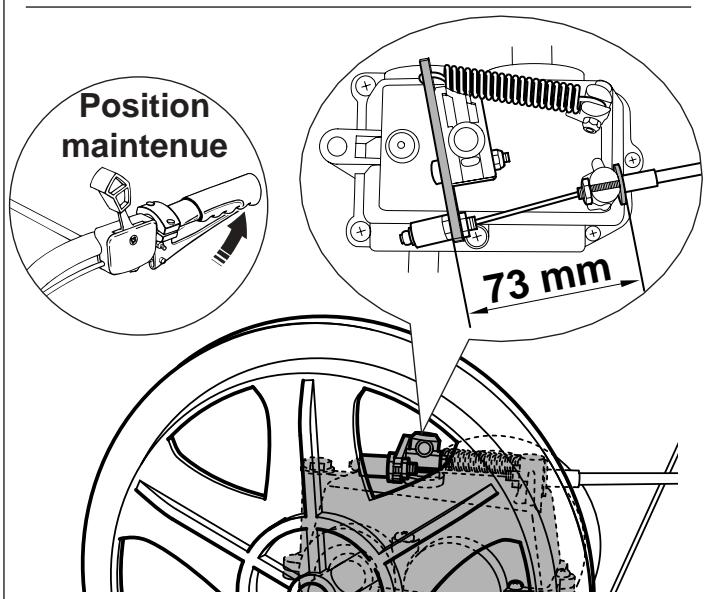

4: Mettre la marche arrière en position maintenue.

5: Pour vérifier la cote de 73mm, positionner la poulie réceptrice selon figure ci-dessous. 6: Vérifier la cote de 73mm.

7: Si la cote différente de 73mm, procéder au réglage suivant A-B-C. 8: Remonter le capot courroie. 9: Rebrancher la bougie (voir manuel moteur). 10: Essayer de nouveau la marche arrêté comme ci-dessous.

Attention

L'utilisation de la marche arrêtée est dangereuse. Assurez-vous qu'aucun obstacle ne se trouve derrière vous et réduisez le régime moteur avant d'embrayer.

Débloquer l'écrou

Jusqu'à tenir la cote de 73mm

Rebloquer l'écrou

Répéter cette manœuvre si nécessaire

Husqvarna

www.husqvarna.com
