Type de produit	Motoculteur
Marque	Husqvarna
Modèle	T 50R
Poids	46 kg
Moteur	Tecumseh Geotec 50 4 temps ou Briggs & Stratton 5,5 HP OHV 4 temps
Capacité du réservoir de carburant	3 L (Geotec 50) ou 2,84 L (Briggs & Stratton)
Capacité d'huile moteur	0,6 L
Largeur de travail	590 mm (4 étoiles) ou 840 mm (6 étoiles)
Diamètre des outils	320 mm
Vitesse de rotation des outils (marche avant)	135 tr/min
Vitesse de rotation des outils (marche arrière)	58 tr/min
Transmission	Par courroie avec embrayage à galet et chaîne sous carter
Guidon	Réglable en hauteur
Marche arrière	Oui, avec levier spécifique
Sécurité	Embrayage à poignée au guidon, arrêt moteur d'urgence, protecteurs d'outils rotatifs
Entretien	Filtre à air nettoyable, remplacement courroie, réglage câbles d'embrayage et marche arrière
Niveau de bruit	83,4 dBA (Geotec 50) ou 78,7 dBA (Briggs & Stratton)
Vibrations	10 m/s² (Geotec 50) ou 9,70 m/s² (Briggs & Stratton)
Pieces detachees	Utiliser des pieces d'origine recommandees

FOIRE AUX QUESTIONS - T 50R HUSQVARNA

Quel type d'huile utiliser pour le moteur ?

Utilisez une huile moteur 4 temps de qualite, par exemple Geotec 50 ou equivalente. La capacite est de 0,6 litre.

Quel carburant utiliser ?

Utilisez de l'essence super ou sans plomb. La capacite du reservoir est de 3 litres pour le moteur Geotec 50 et 2,84 litres pour le Briggs & Stratton.

Comment demarrer le motoculteur ?

Assurez-vous que la machine est en position arret, ouvrez le robinet d'essence, placez le levier des gaz au ralenti, puis tirez sur le lanceur (5) jusqu'a ce que le moteur demarre.

Comment regler la hauteur du guidon ?

Devissez le levier de reglage (11) situe sous le guidon, ajustez la hauteur souhaitee, puis resserrez le levier. Le guidon peut etre positionne a differentes hauteurs pour le confort de l'utilisateur.

Quelle est la largeur de travail maximale ?

La largeur de travail est de 590 mm avec 4 etoiles et disques, et de 840 mm avec 6 etoiles et disques.

Comment entretenir le filtre a air ?

Nettoyez le filtre a air regulierement. Utilisez de l'eau savonneuse ou de l'air comprime, mais pas de solvant inflammable. Laissez secher avant de remonter.

Comment remplacer la courroie ?

Debranchez la bougie, retirez le capot de courroie (12), desserrez le galet tendeur (2), enlevez l'ancienne courroie et installez la neuve en suivant le schema de montage (poulie moteur 1, poulie receptrice 3).

Quelles sont les consignes de securite importantes ?

Ne jamais utiliser sans protecteurs, gardez les enfants a distance, portez des vetements ajustes et des chaussures solides, arretez le moteur avant tout entretien, et ne travaillez pas sur des pentes superieures a 17%.

Comment utiliser la marche arriere ?

Abaissez le regime moteur, assurez-vous qu'aucun obstacle n'est derriere, puis activez le levier de marche arriere (9). Maintenez la manette d'embrayage (10) en position embrayee.

Ou trouver des pieces detachees ?

Adressez-vous a un concessionnaire agree Husqvarna. Utilisez toujours des pieces d'origine pour garantir la securite et les performances.

MODE D'EMPLOI T 50R HUSQVARNA

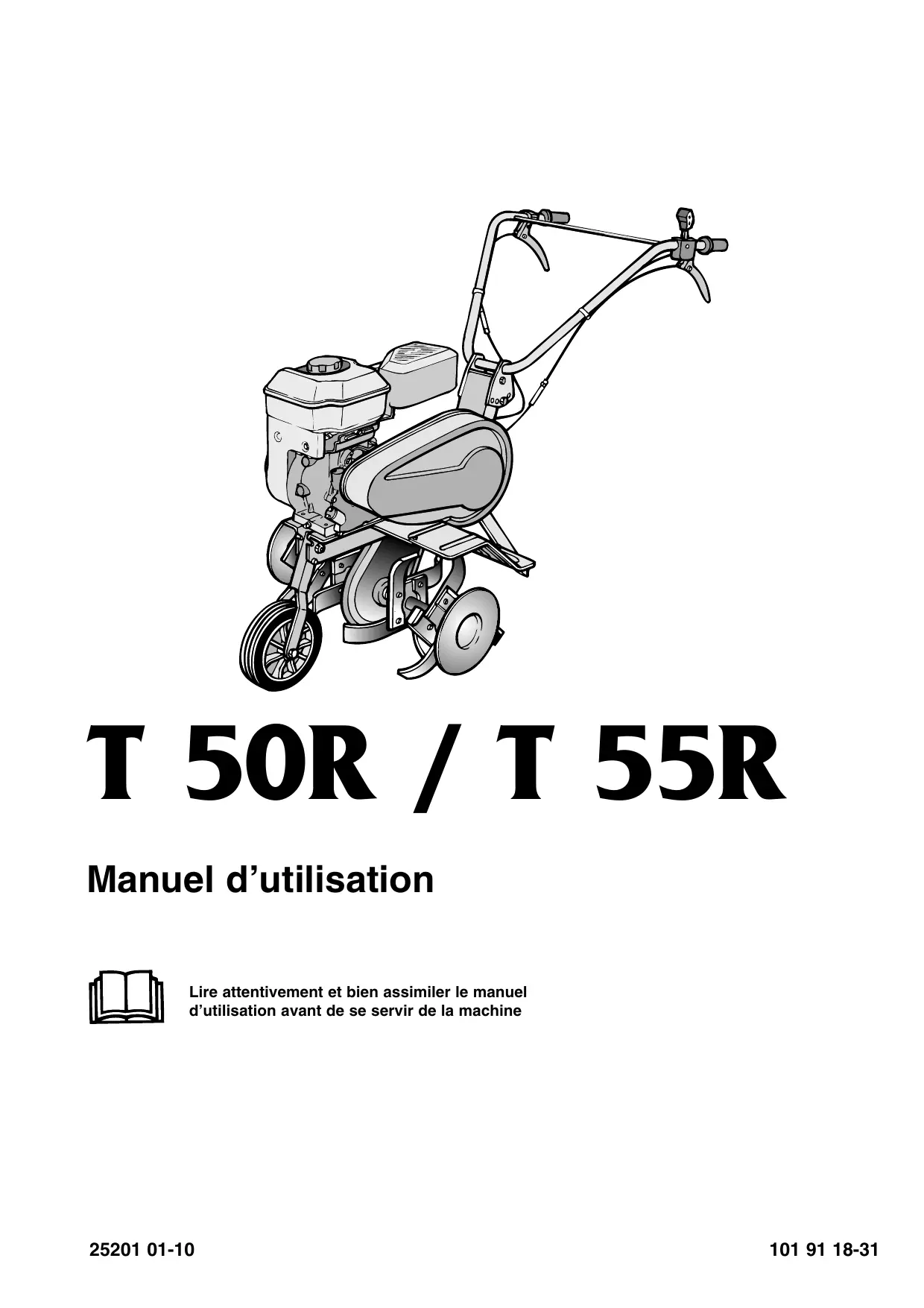

Manuel d'utilisation

Lire attentivement et bien assimiler le manuel d'utilisation avant de se servir de la machine

Sigles DANGER

Outils rotatifs

ATTENTION

Lire le manuel

d'utilisation

Marche

arrière

Manette embrayage

Débrayé

Embrayé

Commande

de gaz

Rapide

Lent

Stop

Attention

• Consulter le manuel d'utilisation et débrancher la bougie avant toute intervention.
• Ne pas utiliser sans protecteur (éléments tournants).

Définition des sigles

Sigles 2

Consignes de sécurité

Consignes de sécurité 4-5

Descriptif

Description 6

Plaque d'identification de la machine 6

Préparation de la machine

Montage du guidon 7

Plein en huile et niveau 7

Plein en essence. 7

Réglage du guidon 7

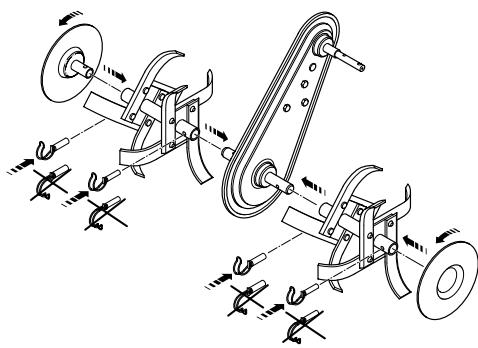

Montage des outils 8

Montage de la roue avant 8

Relevage de la roue de transport. 8

Montage des carters de protection. 8

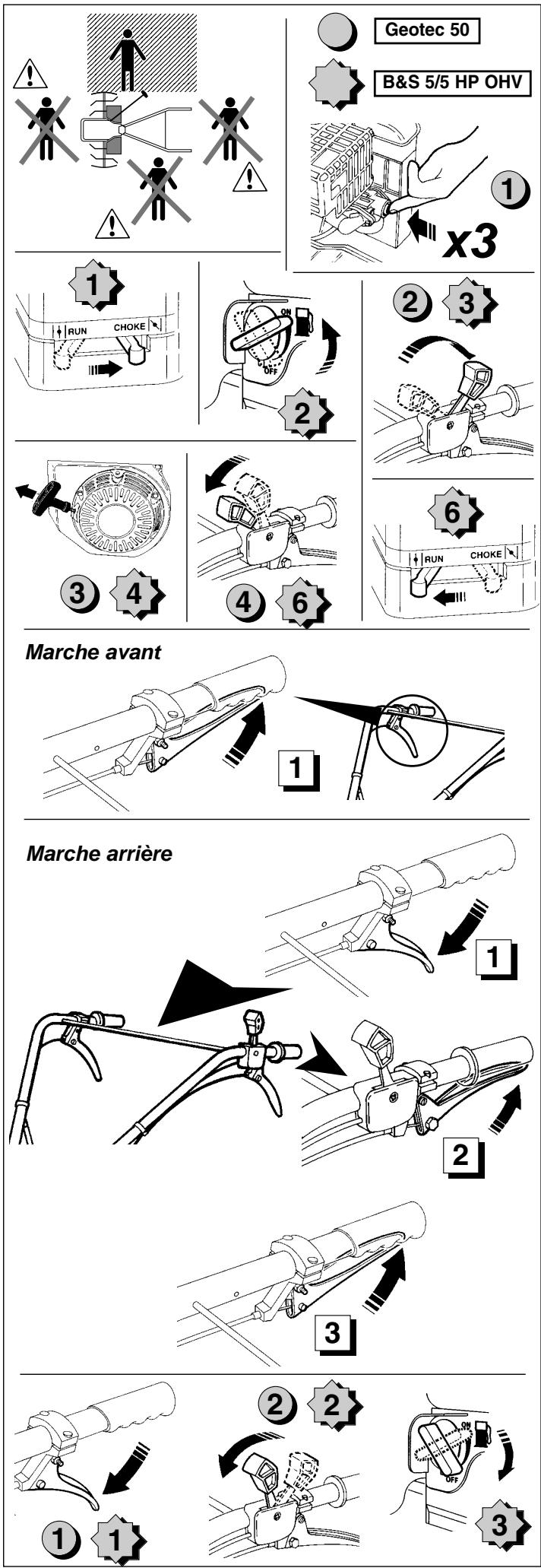

Utilisation de la machine

Mise en marche. 9

Embrayage 9

Arrêt 9

Entretien

Transport. 10

Filtres à air 10

Remplacement de la courroie 10

Réglage du câble d'embrayage 11

Réglage du câble de marche arrêté 11

Caractéristiques techniques 11

Attacher une attention particulière aux indications précédées des mentions suivantes :

Attention

• Signale une forte possibilité de blessures corporelles graves, voire un danger mortel si les instructions ne sont pas suivies.

Precaution:

. Signale une possibilité de blessures corporelles ou de détérioration de l'équipement si les instructions ne sont pas suivies.

NOTE : Fournit des informations utiles.

En cas de problème, ou pour toute question concernant la motobineuse, veuillez vous adresser à un concessionnaire/agréé.

Attention

• La motobineuse est conçue pour assurer un service sûr et fiable dans des conditions d'utilisation conformes aux instructions. Avant d'utiliser votre motobineuse, veuillez lire et assimiler le contenu de ce manuel. A défaut, vous vous exposeriez à des blessures et l'équipement pourrait être endommagé.

Attention

• Ce signe vous appelle à la prudence lors de certaines opérations.
• Lire les instructions du manuel d'utilisation êter les outils et le moteur rapidement.
• Utiliser la motobineuse pour l'usage auquel elle est destinée, à savoir la culture du sol. Toute autre utilisation peut s'averer dangereuse ou entrainer une déterioration de la machine.
• Notre motobineuse a été conçue en accord avec les normes européennes de sécurité en vigueur. Pour toute sécurité, nous vous recommandons de ne pas modifier les caractéristiques de votre machine, et de n'utiliser que les outils ou accessoires recommandés par le constructeur.
• Ne jamais permettre d'utiliser la motobineuse à des enfants ou à des personnes non familières avec les instructions. La réglementation nationale peut limiter l'âge de l'utilisateur.
• Ne pas utiliser la motobineuse:
• Lorsque des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité.
• Lorsque l'utilisateur a absorbé des médicaments ou substances, réputées comme pouvant nuire à sa capacité de réflexes et de vigilance.
• Sans garde-boue ou capots de protection.
• Dans les terrains ou la pente est supérieure à (17%).
• Il est de la responsabilité de l'utilisateur d'évaluer les risques potentiels du terrain à travailler et de prendre toutes les précautions nécessaires pour assurer sa sécurité, en particulier dans les pentes, les sols accidentés, glissants ou meubles.
• Garder à l'esprit que le propriétaire ou l'utilisateur est responsable des accidents ou des risques encourus par les tiers personnes ou par leurs biens.
• Vérifier l'état de la motobineuse avant de l'utiliser. Vous évitez ainsi un accident ou d'endommager la machine.
• S'assurer que tous les dispositifs de fixation sont bien serrés.
• ATTENTION DANGER! L'essence est hautement inflammable.
• Conserver le carburant dans des récipients spécialement prévus à cet effet.
• Faire le plein à l'extérieur uniquement, avant de démarrer le

mateur et ne pas fumer pendant cette opération ou toute manipulation de carburant - Ne jamais enlever le bouchon du réservoir de carburant ou faire le plein lorsque le moteur est en fonctionnement ou tant qu'il est encore chaud. - Ne pas démarrer le moteur si de l'essence a été répandue : éloigner la motobineuse de la zone ou le carburant a été renversé et ne provoquer aucune inflammation tant que le carburant ne s'est pas évaporé et que les vapeurs ne se sont pas dissipées. - Refermer correctement le réservoir et le récipient en serrant convenablement les bouchons. - Après utilisation placer le levier des gaz en position "Arrêt" et fermer le robinet d'arrivée d'essence. Démarrer le moteur avec précaution, en respectant les consignes d'utilisation et en tenant les pieds éloignés des outils rotatifs. 12. Ne pas faire fonctionner le moteur dans un endroit fermé où les gaz d'échappement contenant du monoxide de carbone peuvent s'accumuler, entraîner une perte de connaissance et être mortels. Assurer une bonne ventilation. 13. Porter des vêtements près du corps et des chaussures solides, non dérapantes, qui enveloppent complètement le pied. 14. Lors du labourage sur une pente, limiter la quantité d'essence du réservoir de carburant à la moitié pour minimiser les projections d'essence. 15. Arrêter le moteur et débrancher le fil de bougie dans les cas suivants:

• Avant toute intervention sur les outils rotatifs.
• Avant toute opération de nettoyage, de vérification ou de réparation de la motobineuse.
• Après avoir heurté un objet étranger. Inspecter la machine pour vérifier si elle est endommagée. Effectuer les réparations nécessaires avant toute nouvelle utilisation.
• Si la motobineuse commence à vibrer de façon anormale, recherchez immédiatement la cause de la vibration et effectuez la réparation nécessaire.
• Arrête le moteur dans les cas suivants:
• Toutes les fois où la motobineuse doit être laissée sans surveillance.
• Avant de faire le plein de carburant.
• Assurer ses pas dans les pentes. Travailler les pentes dans les sens transversal, jamais en montant ou en descendant.
• Au moment d'embrayer les outils rotatifs, veiller à ce que personne ne se trouve devant ou à proximité de la motobineuse. Tenir fermement le guidon; il a tendance à se soulever lors de l'embrayage. Être particulièrement attentif lors de l'utilisation de la marche arrière.
• Pendant le travail, conserver la distance de sécurité par rapport aux outils rotatifs, disponible par la longueur du guidon.
• Retirer toutes les pierres, les fils, le verre, les éléments volumineux, les objets en métal, etc. de la surface à labourer.
• Utiliser la petite vitesse pour le labourage d'un terrain pierreux.
• Ne jamais modifier le réglage du régulateur de vitesse du moteur, ni mettre le moteur en surrégime.
• Porter des gants de caoutchouc pour le démontage et le remontage des outils rotatifs.
• Travailler uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité.
• Ne pas utiliser la motobineuse avec des pièces endommagées ou usées. Les pièces ne doivent pas être réparées mais remplacées. Utiliser des pièces d'origine. Les pièces de remplacement de qualité non équivalente peuvent endommager la machine et nuir à votre sécurité. Remplacer les silencieux d'échappement défectueux.
• Pour éviter tout risque d'incendie, laisser le moteur refroidir avant de remisser la motobineuse.
• Débarrasser la motobineuse, en particulier le moteur lorsqu'il est froid, des débris végétaux avant le remisage. Pour réduire les risques d'incendie, dégager le silencieux et la zone de stockage de l'essence de végétaux ou d'excès de graisse.
• Si le réservoir de carburant doit être vidangé, effectuer cette opération à l'extérieur et lorsque le moteur est froid.
• Entreposer la motobineuse dans un endroit sec. Ne jamais entreposer la motobineuse avec du carburant dans le réservoir dans un local ou les vapeurs d'essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.
• Arrêtez le moteur lors du transport de la motobineuse. Ne pas tenter de soulever la machine seul. Se faire aider de deux personnes en utilisant le guidon et les axes des outils rotatifs pour la préhension. Se protéger les mains à l'aide de gants de manutention et veiller à conserver l'équilibre de la machine.
• Maintenir tous les écrous et vis serrés afin d'assurer des condi

tions d'utilisation sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau de performances. 32. Lors de l'utilisation sur terrains en pentes, l'utilisateur doit s'assurer que personne ne soit présent dans un rayon de 20 mètres autour de la machine. Lui-même devant rester impérativement aux commandes des manchets. 33. En terrain très dur ou très pierreux, l'utilisateur doit avoir une attention plus particulière dans l'utilisation de la machine, car la machine aura tendance à être beaucoup moins stable qu'en terrain cré-tivé. 34. Pour permettre la machine dans une voiture, l'utilisateur doit utiliser la roue de transport de la machine ainsi qu'une rampe de montée pour accéder au coffre ou à une remorque. 35. Nous ne recommandons pas l'usage d'une remorque avec ces motobineuses. 36. La motobineuse peut être utilisée équipée de certains accessoires. Il est de la responsabilité du propriétaire de s'assurer que ces outils ou accessoires sont certifiés conformes aux réglementations européennes de sécurité en vigueur. L'utilisation d'accessoires non certifiés peut nuire à votre sécurité. 37. Toujours lire attentivement le manuel de montage et d'utilisation fourni avec l'accessoire avant toute mise en service.

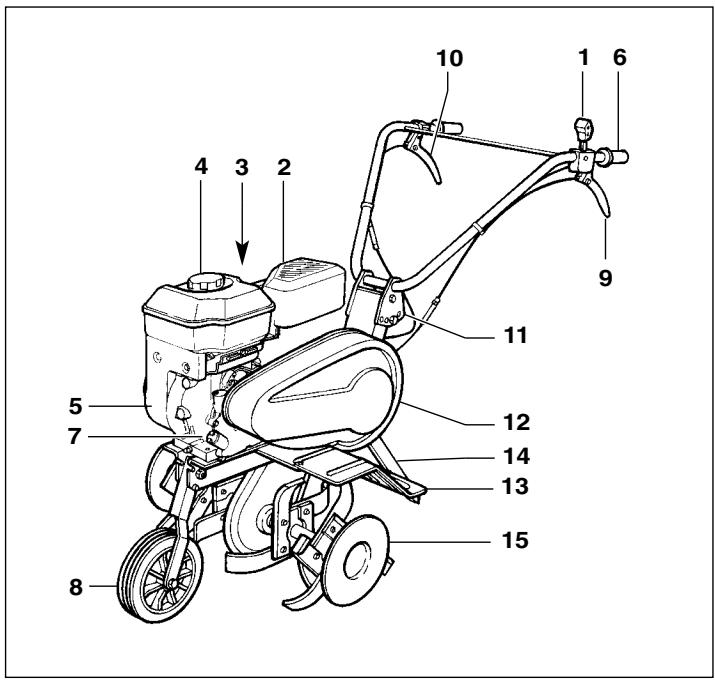

Description

1 - Levier des gaz 2 - Pot d'échappement 3 - Filtre à air 4 - Bouchon du réservoir d'essence 5 - Lanceur 6 - Poignée 7 - Bouchon de remplissage d'huile et niveau 8 - Roue de transport 9 - Levier de marche arrière 10 - Manette d'embrayage 11 - Réglage de position du guidon 12 - Capot de courroie 13 - Garde-boue 14 - Éperon de terrage 15 - Outils rotatifs et protège-plants

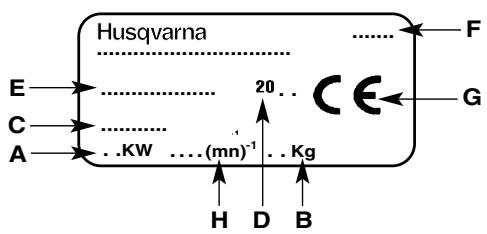

Plaque d'identification de la machine

A - Puissance nominale B - Masse en kilogrammes C - Numéro de série D - Année de fabrication E - Type de la motobineuse F - Nom et adresse du constructeur G - Identification CE H - Vitesse maximale moteur

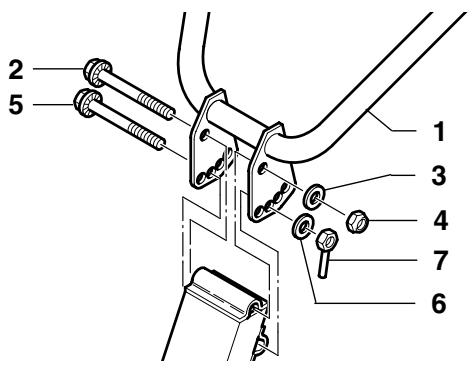

Montage du guidon

• Positionner le guidon (1) sur le fut du chassis.
• Mettre la vis (2) dans le trou d'articulation supérieur.
• Mettre la rondelle (3) et serrer l'écrou (4) sans bloquer l'articulation.
• Positionner le guidon à la hauteur souhaitée.
• Mettre la vis (5) par le côté droit.
• Mettre la rondelle (6), visser et bloquer l'écrou de bridage (7).

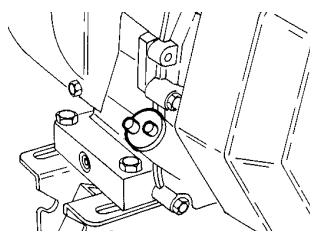

Plein en huile et niveau

Qualité huile manuel moteur

Capacité huile

Geotec 50 : 0,6 litre

B.S. 5,5HP OHV : 0,6 litre

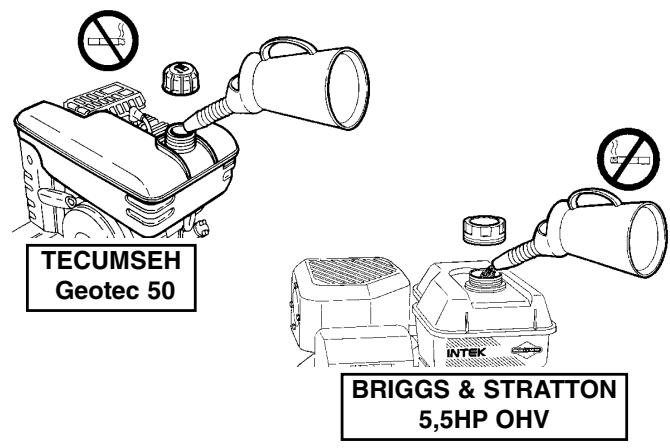

Plein en essence

Super ou sans plomb

Capacité en essence

Geotec 50 : 3 litres

B.S. 5,5HP OHV : 2,84 litres

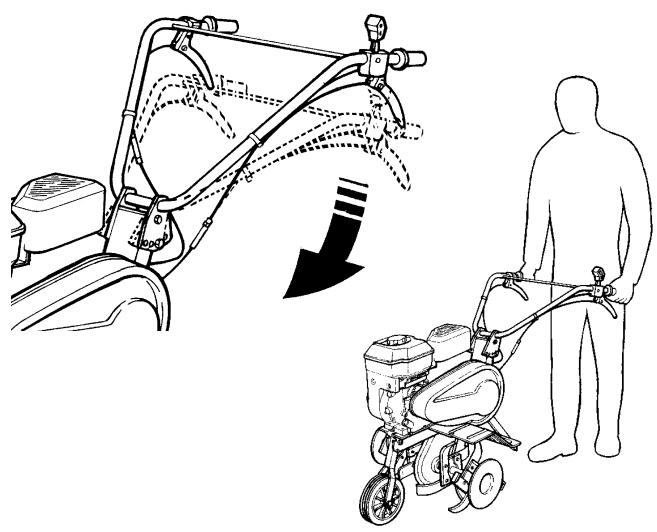

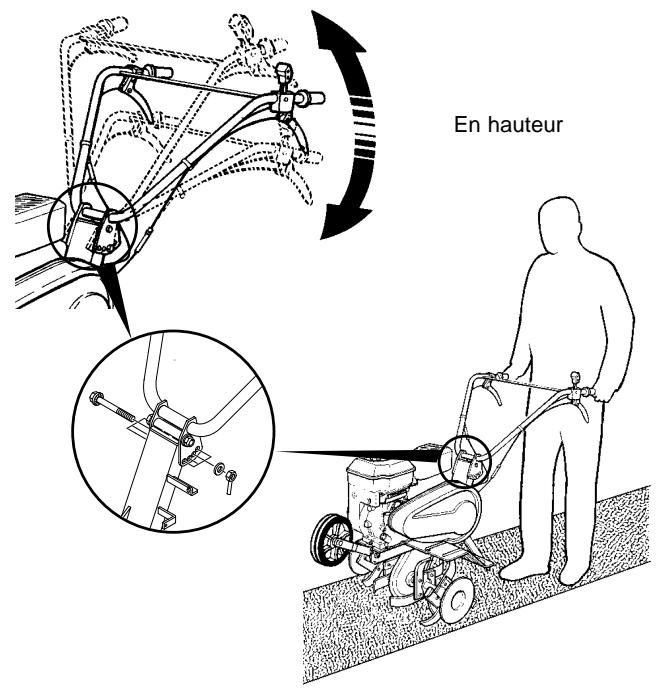

Réglage du guidon

Montage des roues

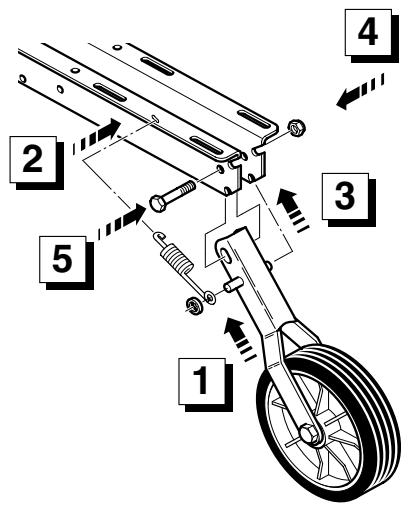

Montage de la roue avant

ATTENTION

• Ne pas bloquer l'écrou (4) afin de conserver un bon fonctionnement du relevage de la roue.

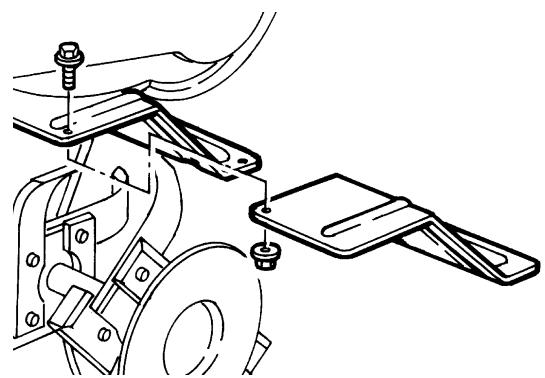

Montage des carters de protection

ATTENTION

• Ne pas utiliser d'outils rotatifs d'un diamètre supérieur à 320 mm et d'une largeur de travail supérieure à 850 mm.

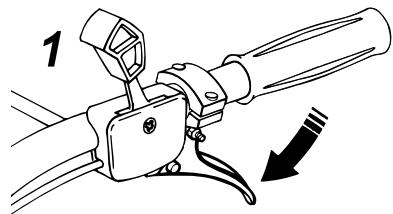

Attention

• Il est imperative de l'activer l'embrayage (1) avant d'utiliser la manette de marche arrêté.

L'utilisation de la marche arrière est dangereuse. Assurez-vous qu'aucun obstacle ne se trouve derrière vous et réduisez le régime moteur avant d'embrayer.

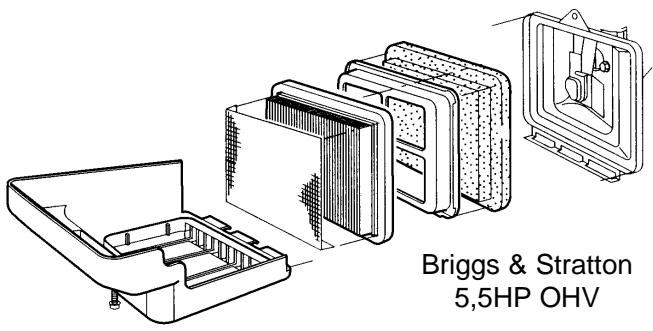

Filtre à air

ATTENTION

• Ne pas utiliser de solvant inflammable pour nettoyer l'objet mousse du filtre à air.

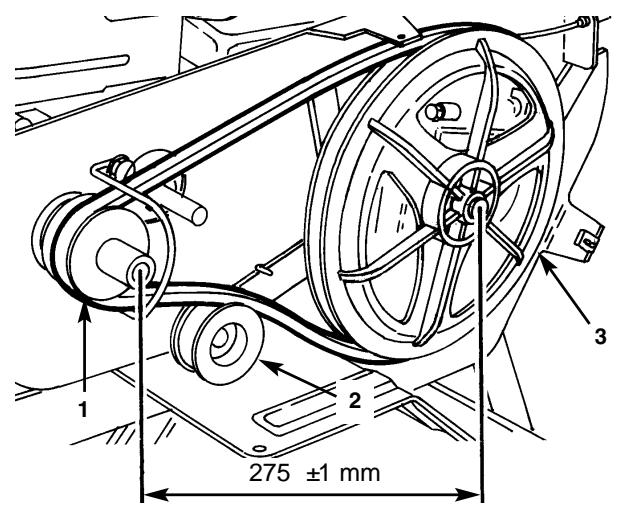

Remplacement de la courroie

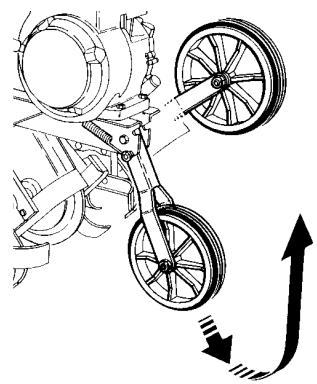

1 Poulie moteur 2 Galet tendeur 3 Poulie réceptrice

Tecumseh Geotec 50

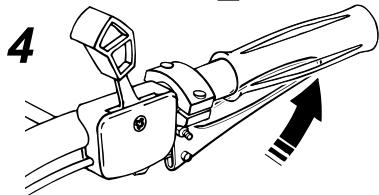

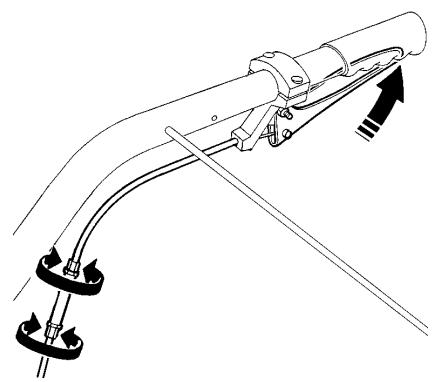

Réglage du câble d'embrayage

Réglage du câble de marche arrière

Après quelques heures d'utilisation, si un dysfonctionnement de la marche arrière apparait, régler le cable comme suit :

Répéter cette manœuvre si nécessaire

\section*{Caractéristiques techniques}

MOTEUR	TECUMSEH Geotec 50 4 Tps - à 3400 tr/mn	BRIGGS&STRATTON 5,5 HP - OHV 4Tps-3400 tr/mn
Poids	46Kg	46Kg
Textes de références	Directive 98/37/CE (Codifiant la directive 89/392 CEE modifiée).NF EN 292/1991 - NF EN 294/1992 - NF EN 709/1997 NF ISO 3767/1996 - ISO 1684/1995 - EN 709/P1A1 03/1999 EN 1033/1995 - PR EN 1553 - 01/1997
Niveau pression acquistique	83,4 dBA	78,7 dBA
Mesure de vibration	10 m/s²	9,70 m/s²
Transmission	Par courroie avec embrayage à galet et chaîne sous carter. Vitesse de rotation des outils : 120 à 140 tr/mn Embrayage par poignée au guidon et sécurité
Guidon	Réglable en hauteur
Outils de fraisage	Diamètre des outils : 320 mm Largeur de travail : 590 mm avec 4 étoiles et disques 840 mm avec 6 étoiles et disques
Vitesse de rotation des frais	Marche avant: 135 tr/mn
	Marche arrière: 58 tr/mn
