MODE D'EMPLOI C342B HUSQVARNA

MANUEL DU PROPRIÉTAIRE No. de Modèle C342B Tondeuse de 106,68 cm (42 po.) Ramasse-Herbe

Montage
Utilisation
- Responsabilités du Client
Révision et Réglages
- Pièces de Rechange

IMPORTANT: CETTE MACHINE COUPANTE EST CAPABLE D'AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJECTS. L'INOBSERVATION DES RÉGLES DE SECURITE SUIVANTES PEUT ÉTRE LA CAUSE DES BLESSURES SÉRIEUSES ET ÉVENTUELLEMENT MORTÉLLES.

I. RÉGLES GÉNÉRALES D'UTILISATION

Il est impératif, avant de démarrer la machine, de dire et de comprendre toutes les instructions données dans le manuel d'utilisation et sur la machine.
- N'autorisez que des adultes dignes de confiance et qui connaissent les instructions à utiliser la machine.
- Débarrasssez l'aire de toute des objets tels que les pierres, les jouets, les fils métalliques, etc. Ces objets peuvent être soulevés et projétés par la lame.
Assurez-vous que vous soyez la seule personne presente dans l'aire de tonte avant de commencer à tondre. Arretez la machine si quelqu'un s'introduit dans l'aire de tonte.
- Ne transporte pas des passagers sous aucun prétexte.
- Ne tondez pas en marche arrêté seulement si cela est absolument nécessaire. Regardez toujours en bas et en arrêté avant et pendant que vous reculiez.
- Soyez conscient de l'orientation de la décharge de l'herbe coupée. Ne dirigez jamais cette décharge vers quelqu'un. N'utilise jamais la tondeuse sans le sac de décharge d'herbe coupée ou le déflecteur de décharge.
- Ralentissez avant de tourner.
- Ne vous éloignez jamais d'une machine en marche. Il est imperatif d'arrête les lames, de serrer le frein de stationnement (parking), d'arrête le moteur et d'enlever les clés avant de descendre de la machine.
- Arrétez les lames quand la machine n'est pas en train de tondre.
- Arrêtez le moteur avant d'enlever le sac de décharge d'herbe coupée ou de déboucher l'orifice de décharge.
- Tondez uniquement avec la lumière du jour ou avec une bonne luzière artificielle.
- N'utilisez pas le tracteur si vous estes sous l'influence de l'alcool ou des droques.
- Faites attention à la circulation quand vous doivent utiliser la machine après une route ou traverser une route.
- Faites particulièrement attention lors du chargement, ou du déchargement du tracteur dans une remorque ou un camion.
- Les données indiquent que les opérateurs, 60 ans et âgés, sont impliquées dans un grand pourcentage de dommages relatifs avec la tondeuse à gazon d'équation. Ces opérateurs devraient évaluer leur capacité d'actionner la tondeuse à gazon d'équation sans risque pour se protégérer ainsi bien que pour protégérer autres personnes contre des dommages sérieux.
- Maintenéz la machine libre d'herbe, des feuilles ou autre accumulation de débris qui peut toucher les pieces chaudes d'échémpement / les pieces du moteur et brûler. Ne laissez pas le carter de la tondeuse labourer les feuilles ou d'autres débris qui peuvent faire produit l'accumulation. Nettoyez n'importe qu'il débordement de pétrôle ou de carburant avant d'actionner ou d'entreposer la machine. Permetteze la machine de se refroidir avant de la entreprises.

II. UTILISATION SUR UN TERRAIN EN PENTE

Les pentes sont une des causes majores des pertes de maîtrise et des accidents où la machine se retourne sur le conducteur. Ces accidents peuvent être la cause des blessures sévées et éventuellesment de la mort. En présence d'une pente, il est nécessaire d'être particulièrement prudent. Si vous ne pouvez pas monter à reculons la pente, ou si vous avez la moindre appréhension, n'utilisez pas votre tondeuse.

FAITES:

• Tondez les pentes en montant ou en descendant mais jamais perpendiculairement à la déclivité.
• Enlevez les obstacles tels que les pierres, les branches des arbres, etc.
• Faites attention aux dépressions, les ornières, et les irrégulatés du terrain. Un terrain irrégulier peut returner la machine. L'herbe haute peut cacher des obstacles.
  Utilisez une vitesse lente. Choisissez une vitesse lente pour ne pas avoir a arreter ou a changer de vitesse sur la pente.
• Suivez les recommandations du fabricant pour les poids de roue, ou des contrepoids pour améliorer la stabilité.
• Soyez particulièrement prudent avec le sac de décharge d'herbe coupée et les autres accessoires. Ceux-ci peuvent changer la stabilité de la machine.

• Les mouvements sur les pentes doivent demeurer lents et progressifs. Ne faites pas de brusques changements de vitesse ou de direction.

• Évitez les démarrages et les arrêts sur une pente. Si les pneus dérapent, dégagez les lames et descendez lentement la pente en suivant la déclivité maximale.

NE FAITES PAS:

• Ne virez pas lorsque vous estes present sur une pente a moins que cela soit absolument nécessaire. Dans le cas ou il est nécessaire de virer, virenz lentement, progressivement et si possible vers le fond de la pente.
• Ne tondez pas pres des douves, des fossés, ou des remblais. La tondeuse peut se returner soudainement si une roue est dans le vide 'au-dessus d'une douve, d'un fossé, ou si une berge s'effondre.
• Ne tondez pas quand l'herbe est mouillée. Une réduction de la traction pourrait être la cause du dérapage.
  N'essayez pas de stabiliser la machine en mettant votre pied sur le sol.
  N'utilise pas le sac de décharge d'herbe coupée quand la pente est trop escarpee.

III. ENFANTS

Des accidents dramatiques peuvent survenir si l'utilisateur n'est pas conscient de la présence d'enfants. Les enfants sont frequently attirés par la machine et la tonte de la pelouse. N'assume jamais que les enfants restent à l'endroit où vous les avec vu en dernier.

• Gardez les enfants dehors de l'aire de toute sous la surveillance d'un adulte digne de confiance.
• Soyez vigilant et arrêtez la machine si un enfant pénétre dans l'aire de tonte.
• Regardez toujours en bas et en arrière, à la recherche de petits enfants avant et pendant que vous reculiez.
• Ne transportez jamais d'enfants. Ils peuvent tomber et être sérieusement blessés ou ils peuvent entraver l'utilisation en toute sécurité du tracteur.
  N'autorisez jamais que les enfants utilisent le tracteur.
• Soyez particulièrement prudents lorsque vous approached des places sans visibilité, des buissons, des arbres ou de tout objet pouvant entraver la vision normale.

IV. ENTRETIEN

• Soyez particulièrement prudents lors de la manipulation d'essence ou de tout autre carburant. Ils sont inflammables et leurs vapeurs peuvent être la cause d'explosion.

• N'utilise que des reçipients approuvés.

• N'enlevez jamais le bouchon du réservoir d'essence et n'ajoutez jamais d'essence quand le moteur marche. Laissez refroidir le moteur avant de remplir le réservoir. Ne fume pas.
• Ne replissez jamais le réserve à l'intérieur d'un bâtiment.

• N'entreposez jamais la machine ou le bidon d'esence à l'intérieur d'un batiment où une flamme telle que celle d'un chauffe-eau est exposée.

• Ne marchez jamais la tondeuse à l'intérieur d'un espace clos.

• Conservez les boulons et les écrous, et en particulier ceux qui servent à la fixation de la lame, serrés correctement. Conservez la machine en bon fonctionnement.
• N'alteréz jamais le fonctionnement normal des dispositifs de sécurité. Vérifieez leur fonctionnement normal dans une façon régulière.
• Né permèttez pas l'accumulation d'herbe, de feuilles, ou de débris de tout genre sur votre machine. Nettoyez les éclaboussures d'huîle ou d'essence. Laissez refroidir la machine avant de l'entreposer.
• Dans le cas où vous hourtez un object, arrêtez la machine et vérifie l'absence de dégats. Avant de redémarrer, réperez si nécessaire les dégats.
• Ne tentezaucunajustement,aucune réparation avec le moteur en marche.
• Les éléments assurant la collection de l'herbe coupée sont suscept à l'usure, aux dégats, à la détérioration. Il pourrait exposer les parties mobiles et permet de la projection d'objets. Vérifiez frequentlyment ces différents éléments et remplacez, si nécessaire, avec les pieces détachées recommandées par le fabricant.
• Les lames de tondeuse sont aiguises et coupantes. Enveloppez les lames ou portez des gants et soyez particulièrement prudent lors de leur entretien.
  Vérifiez fréquèment le fonctionnement des freins. Assurez le réglage et l'entretien quand cela est nécessaire.

Assurez-vous que la zone est dégagée d'autres personnes avant de commencer à tandre. Arrêtez la machine au cas où n'importe qui entre dans cette zone.
- Ne portez jamais des passagers ou des enfants même avec les lames arrêtées.
- Ne tonde pas en marche arrirée à moins qu'absolument nécessaire. Regardez toujours en bas et en arrêtant avant et pendant que vous reculiez.
- Ne transporte jamais des enfants. Il s'était tomber et était sérièusement blessés ou géné le fonctionnement de la machine.
- Gardez les enfants hors de la zone à tandre et sous la surveillance d'un autre adulteigne de confiance.
- Soyez alerte et arrêtez la machine au cas où un enfant entre dans la zone à tandre.
- Avant et pendant que vous reculiez, regardez toujours en bas et en arrêté, pour vous assurer il n'y a pas des petits enfants.
- Tondez les pentes (15° max.) en montant ou en descendant mais jamais perpendiculairement à la déclivité.
- Enlevez les obstacles tels que les pierres, les branches des arbres, etc.
- Faite attention aux dépressions, aux ornieres, aux irrégulatés du terrain. Un terrain irrégulier peut returner la machine. L'herbe haute peut cacher des obstacles.
Utilisez une vitesse réduite. Choisissez une vitesse réduite pour ne pas avoir à arrêté ou à changer de vitesse sur la pente.
- Evitez les démarrages et les arrêts sur une pente. Au cas où les pneus déparent, désengageez les lames et descendez la pente en suivant la déclivite maximale.
- Si la machine cesse d'aller dans la montée, arreze les lames et reculez lentement.
- Ne virez pas lorsque que vous étés Presents sur une pente à moins que cela soit absolument nécessaire. Dans le cas où il est nécessaire de vivir, vitr lentement, progressivement et, si possible, vers le fond de la pente.

Ce symbole signale les points importants en matière de sécurité. Il signifie - ATTENTION !!!, SOYEZ PRUDETNT !!! VOTRE SECURITE EST EN JEU.

ATTENTION: Ne descendez pas les pentes à point mort, vous pourriez perdre la commande du tracteur.

ATTENTION: Remorquez seulement les accessoires recommandées par et selon les specifications du fabricant de votre tracteur. Utilisez votre bon sens pendant que vous remorquez. Opérez仅仅 avec la vitesse la plus réduite pendant que vous allez sur une pente. Il est dangereux d'avoir un chargement trop lourd pendant que vous opérez sur une pente. Les pneus peuvent détruire la traction avec la terre et vous faire perdre la commande de votre tracteur.

ATTENTION: Débranchez toujours le fil de bougie d'allumage et pour prévenir les démarrages accidentels, posez-le detelle façon qu'il ne puisse pas entraer en contact avec la bougie d'allumage lors de l'installation, du transport, des ajustements ou des réparations.

FELICITATIONS sur votre achat d'un ramasse-herbe. Il a ete concu, faconné, et fabriqu a vous donner le meilleur fiabilité et le meilleur rendement possible. Si vous auriez les problemes que vous ne pouvez pas resoudre, veuillez prendre contact le centre d'entretien autorise le plus proche. Vous y trouverez les techniciens bien qualifiés et les outils appropriés pour la réparation et l'entretien de ce modele.

Veuillez lore et conserver ce manuel. Les instructions you pourront monter et entrenir correctement yours rasse-herbe. Suivez tous les "Regles de Securite".

REMARQUE: Pour facilitier la disposition des débris, les sac-poubelles de plastique de gallon 30 peuvent insérer dans les contenant d'herbe de plastique. Pour commander, voyagez la section des pieces de rechange de ce manuel.

SOMMAIRE

RÉGLES DE SECURITÉ 2-3

SAC DES PIECES 4-5

MONTAGE 6-11

UTILISATION 12

RESPONSABILITIES DU CLIENT 13

ENTREPOSAGE 13

PREPARATION 14-15

PIÉCES DE RECHANGE....Au centre de ce manuel

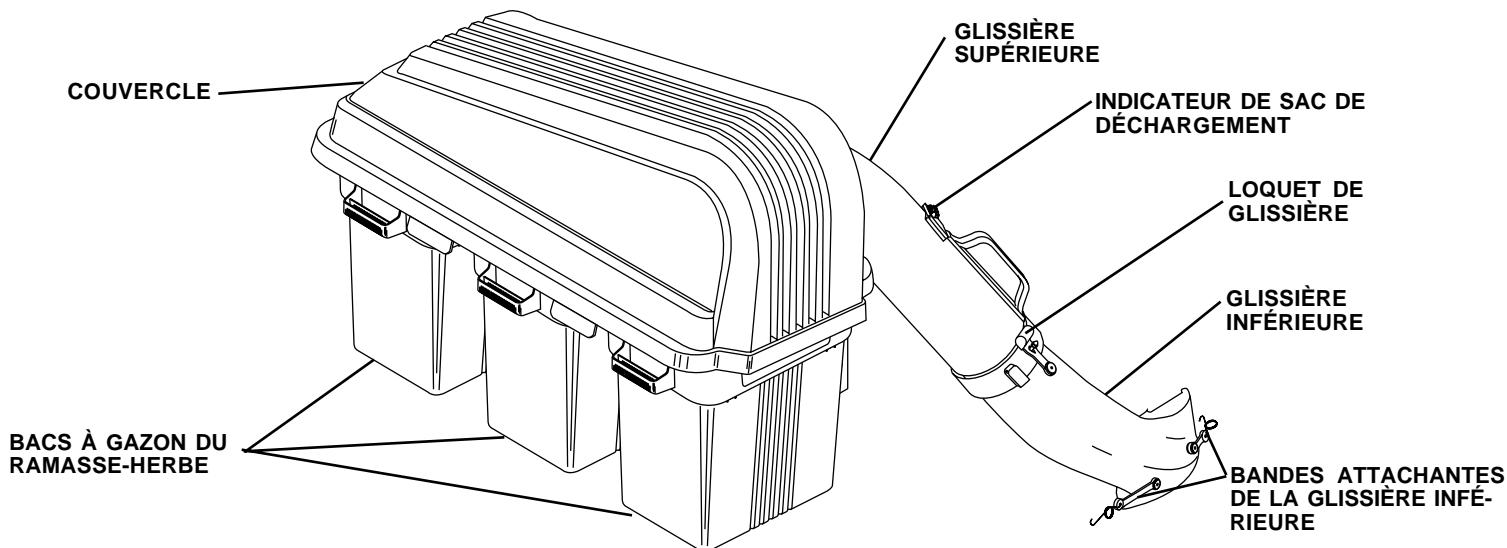

CONNAISSEZ VOTRE RAMASSE-HERBE

LISEZ CE MANUEL DU PROPRIÉTAIRE ET LES RÉGLES DE SECURITÉ AVANT DE MONTER OU UTILISER VOTRE RAMASSE-HERBE. Compareez les illustrations avec le contenu du carton pour semettre au courant avant de commencer le montage. Etudiez complètement les instructions d'utilisation et les précautions de sécurité pour assurer le bon fonctionnement de votre ramasse-herbe et pour éviter les blessures à vous-même et aux autres. Conserve ce manuel pour la.Reference d'avvenir.

L'utilisation de tout tracteur peut jeter les objets étrangers dans les yeux qui peut aboutir au dommage sévère pour les yeux. Portez toujours les lunettes de sécurité ou les lunettes de protection avant de démarrer votre tracteur et lors de l'utilisation. Nous recommendons une visière de sécurité panoramicique pour ceux qui portent des verres correctives ou des lunettes de sécurité standard.

INSTRUCTIONS DE DÉBALLAGE

• Enlevez tous les matériaux d'emballage et les pieces du carton.
• Renversez le carton sur le plancher de votre espacement de travail. Pour protégger le couvercle du ramasse-herbe pendant le montage renversez le couvercle du ramasse-herbe sur le carton.
• Vérifiez le contenu du carton contre le tableau. Assurez-vous que toutes les pieces soient là.

CONTENU DU CARTON:

(3) Sommets de contenant
(3) Fonds de contenant
(1) Glissière supérieure
(1) Glissiere inférieure
(1) Poteau de soutien
(1) Tube de soutien

(1) Support de montage
(1) Ensemble du couvercle
(1) Sceau de couvercle
(1) Sac des pièces
(1) Manuel de propriété

REMARQUE: Pour facilitier le montage, déposez en groupe les pieces détachées comme illustrées ci-dessous. Chaque section des instructions de montage identifiera le groupe nécessaire pour la section.

CONTENUE DU SAC DES PIECES
SITUATION DE MONTAGE	LA VISSERIE REprésentée en GRANDEUR NATURELLE
SUPPORT DE MONTAGE ARRÊRE ET TUBE DE SOUTIEN À LA BARRE D'ATTELAGE	GROUPE "A" (4) Boulon à épaulement autofiletage (2) Rondelle 11/32 x 1-1/2 x 10 Ja. (2) Rondelle frein 5/16
POTEAU DE SOUTIEN À L'ENSEMBLE DU COUVERCLE	GROUPE "B" (3) Boulon de chariot 5/16 - 18 x 3/4 (3) Boulon de chariot 5/16 - 18 x 3/4 (3) Boulon de chariot 5/16 - 18 x 3/4 (3) Boulon de chariot 5/16 - 18 x 3/4 (3) Boulon de chariot 5/16 - 18 x 3/4 (3) Eçrou frein 5/16-18
CONTENU DU SAC DES PIEÇES
TUBE DE SOUTINE À L'ENSEMBLE DU COUVERCLE	GROUPE "C" (1) Boulon 5/16 - 18 x 3/4	(1) Goupille du support de soutien (2) Chapeaux de l'extrémité de tuyau
POTEAU DE SOUTINE AU SUPPORT DE MONTAGE	GROUP "D" (1) Ressort de retenue

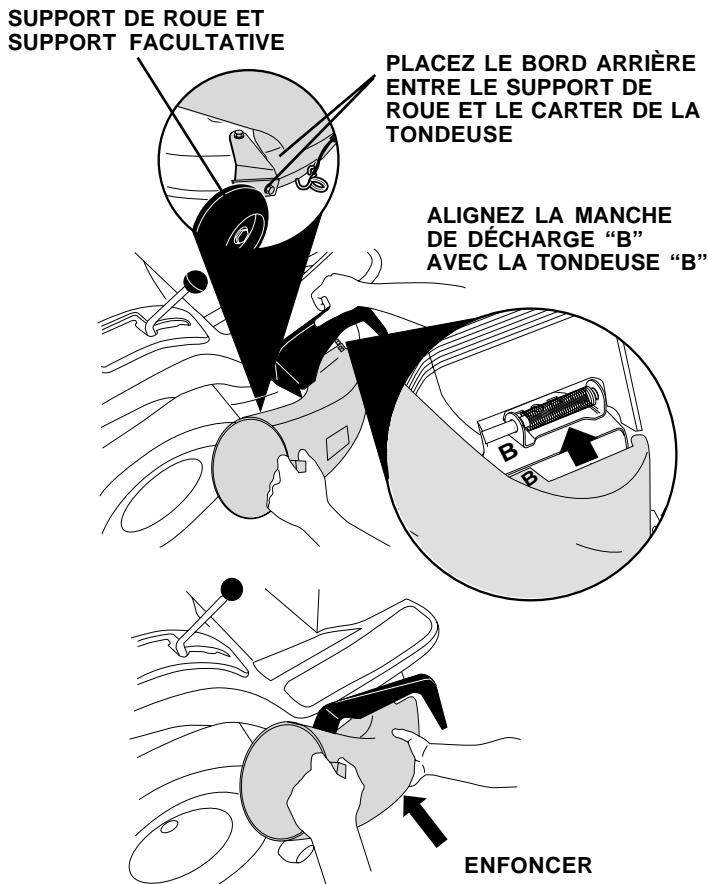

ENSEMBLE DE LA GLISSière INFÉRIÉURE AU CARTER DE TONDEUSE	GROUPE "E" (2) Vis #10 x 5/8 (2) Rondelle frein #10	(2) Ensemble du crochet de loquet (2) Axe de loquet #10

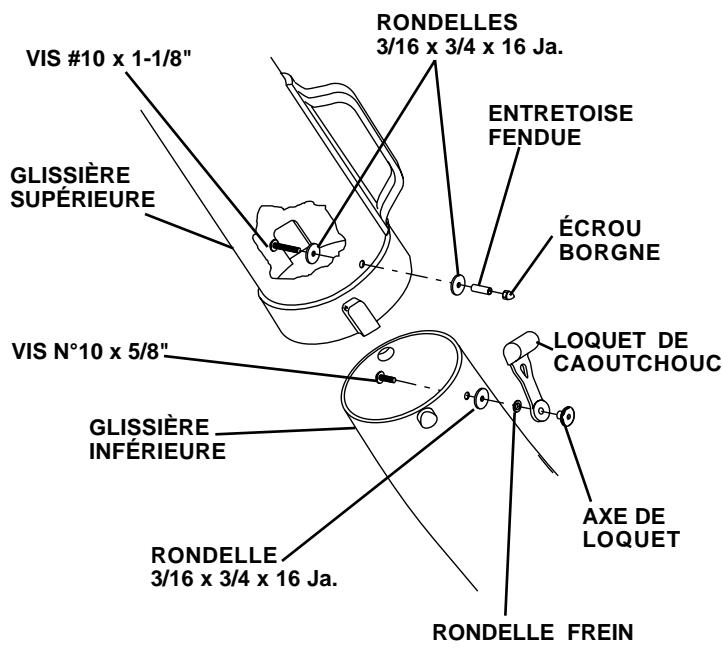

ENSEBLE DU LOQUET DE GLISSIQUE À LA GLISSIQUE SUPÉRIÉURE	GROUPE "F" (1) Vis #10 x 1-1/8 (2) Rondelle 3/16 x 3/4 x 16 Ja.	(1) Écrou borgne #10 (1) Axe de loquet #10
ENSEMBLE DU LOQUET DE GLISSIQUE À LA GLISSIQUE INFÉRIÉURE	GROUPE "G" (1) Loquit à caoutchoc (1) Rondelle frein #10	(1) Axe de loquet #10 (1) Rondelle 3/16 x 3/4 x 16 Ja.

MONTAGE

AVANT DE COMMENCER À MONTER LE RAMASSE-HERBE

Quelques modès de tracteur peuvent demander des modifications mineures avant que vous pouze monter le ramsasse-herbe au tracteur. Cherchez soignement la barre d'attelage sur votre tracteur et compareaux illustrations au-dessous. Si vous barre d'attelage ressemble au Style "A" (a les nervues de coin supérieures),voite tracteur est pret - continuz avec l'ensemble du ramsasse-herbe. Si voitre barre d'attelage ressemblau Style B pas avec les nervues de coin supérieures), referez-vous a la section de PREPARATION dans le manuel.

BARRE D'ATTELAGE DU TRACTEUR STYLE "A"
BARRE D'ATTELAGE DU TRACTEUR STYLE "B"

IDENTIFICATION DES PIECES

REMARQUE: Quand le cote croit (C.D.) et le cote gauche (C.G.) sont mentionnés dans ce manuel, il se refere à la position de l'opérateur sur le siège de tracteur.

VOUS AUREZ BESOIN DE OUTILS QUI SUIVENT POUR MONTER VOTRE RAMASSE-HERBE:

(1) Clé de 3/8"

(1) Rochet d'entrainment

(1) Clé de 1/2"

(1) Rallonge de 3" ou plus

(2) Clé de 9/16"

(1) Tournevis Philips

(1) Douille de 1/2 "

(poignée courte)

ATTENTION: AVANT DE MONTER LE RAMASSE-HERBE AU TRACTEUR:

• Appuyez sur la pédale de frein/embrayage et engagez le frein de stationnement.
• Mettez le levier de changement de vitesse/ commande de mouvement dans la position de point mort "N".
• Mettez l'embrayage d'accessoire dans la position de débrayée "DISENGAGED".
• Tournez la clé de contact dans la position d'arrêt et enlevez la clé.
• Faites attention que la lame et toutes les pièces mobiles ont complètement arrêté.
• Débranche le fil de bougie d'allumage de la bougie d'allumage et mettez le fil où il ne peut pas toucher la bougie.

1 SUPPORT DE MONTAGE ARRIÈRE ET TUBE DE SOUTIEN

(Voyez les Figs. 1A, 1B et 1C)

Utilisez la visserie - - GROUPE “A”

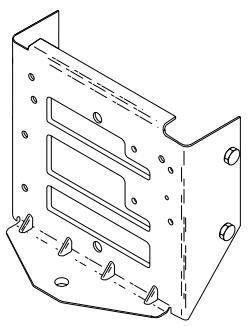

Avant de continuer avec le montage, premièrement vous devez déterminerquel type de barredattelage est fournit avec votre tracteur. Comparez vos barre d'attelage avec les illustrations de "AVANT DE COMMENCER A MONTER LE RAMASSEHERBE" et suivez les instructions données.

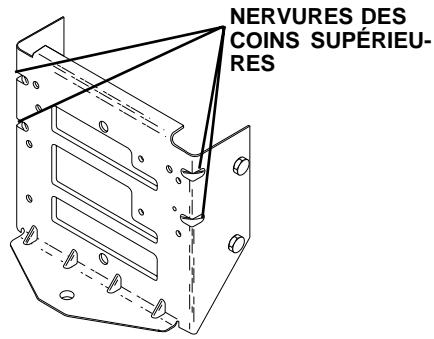

BARRE D'ATTELAGE AVEC LES NERVURES DE COIN SUPérieURES - STYLE "A"

REMARQUE: Si vous tracteur a déjà quatre (4) boulons à épaulement installés sur la barre d'attelage arrière, accrochez simplement le support de montage, indiquant les pattes vers le bas, sur les boulons (Voyez la Fig. 1A).

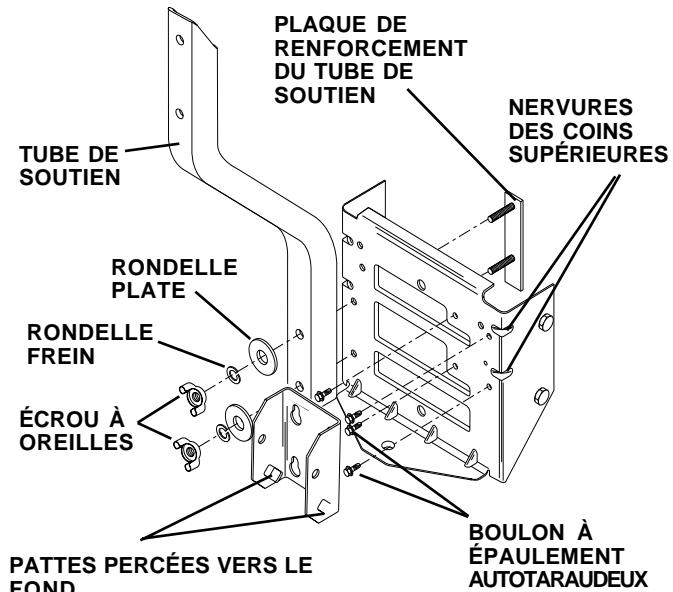

1. Montez le tube de soutien à la barre d'attelage comme montré. A partir du côté de derrière de la barre d'attelage mettez la plaque de renforcement de tel manière que les vis de loquet peuvent rentrés au travers des trous du côté gauche de la barre d'attelage. Placez le tube de soutien sur les vis de l'attaché et montez la rondelle plate, la rondelle frein, et l'écrou à oreilles comme montré. Ne serrez pas à ce moment.
2. Eliminez et rangez le matériel restant dans le GROUPE matériel "A".

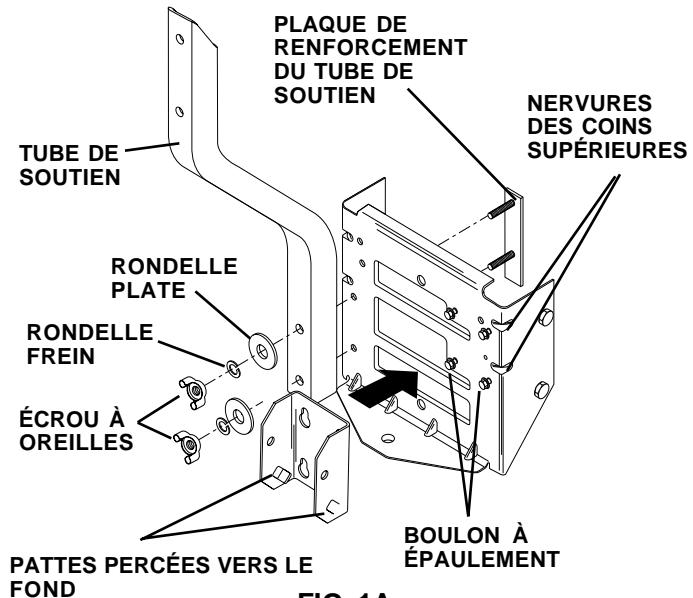

FIG. 1A

Si vous tracteur n'a pas quatre (4) boulons à épaulement installés sur la barre d'attelage, suivez les instructions ci-dessous (Voyez la Fig. 1B).

1. Utilisant les quatre (4) troughs faconnés sur la barre d'attelage, installez les quatre (4) boulons comme montré et serrez à fond.
2. Accrochez le support de montage, indiquant les pattes vers le bas, sur les boulons.
3. Montez le tube de soutien à la barre d'attelage comme montré. A partir du côté de derrière de la barre d'attelage mettez la plaque de renforcement de tel manière que les vis de loquet peuvent rentrés au travers des trous du côté gauche de la barre d'attelage. Placez le tube de soutien sur les vis de l'attaché et montez la rondelle plate, la rondelle frein, et l'écrou à oreilles comme montré. Ne serrez pas à ce moment.
4. Eliminez et rangez les boulons hexagonaux et les contrecrous dans le GROUPE matériel "A".

FIG. 1B

BARRE D'ATTELAGE SANS NERVURES DE COIN SUPERIEURES - STYLE "B" (Voyez la Fig. 1C)

1. Montez le support de montage, les pattes percées vers le fond en utilisant les quatre (4) petits trous façonnés sur la barre d'attelage.
2. Installez les quatre (4) boulons et les écrous frein comme montré et serrez à fond.
3. Montez le tube de soutien à la barre d'attelage comme montré. A partir du côté de derrière de la barre d'attelage mettez la plaque de renforcement de tel manière que les vis de loquet peuvent rentrés au travers des trous du côté gauche de la barre d'attelage. Placez le tube de soutien sur les vis de l'attaché et montez la rondelle plate, la rondelle frein, et l'écrou à oreilles comme montré. Ne serrez pas à ce moment.
4. Eliminez et rangez les boulons à épaulement restants sans le GROUPE matériel "A".

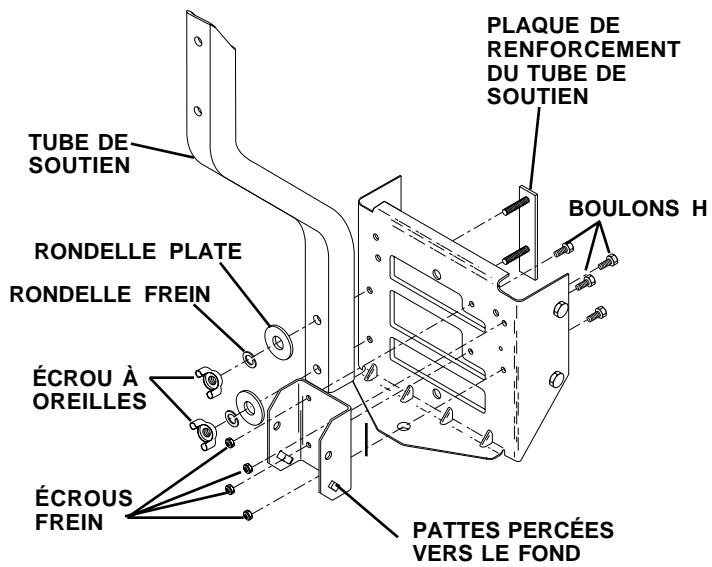

FIG. 1C

2 SCEAU DU COUVERCLE (Voyez la Fig. 2)

La visserie n'est pas exigée.

1. Alignez la marque sur le sceau avec la marque à l'ouverture de couvercle.
2. Tournez le sceau dans l'ouverture pour que le couvercle asseye entre les brides du sceau.

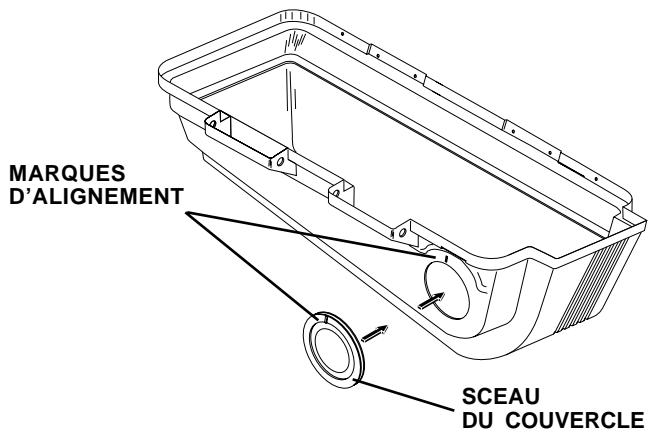

FIG. 2

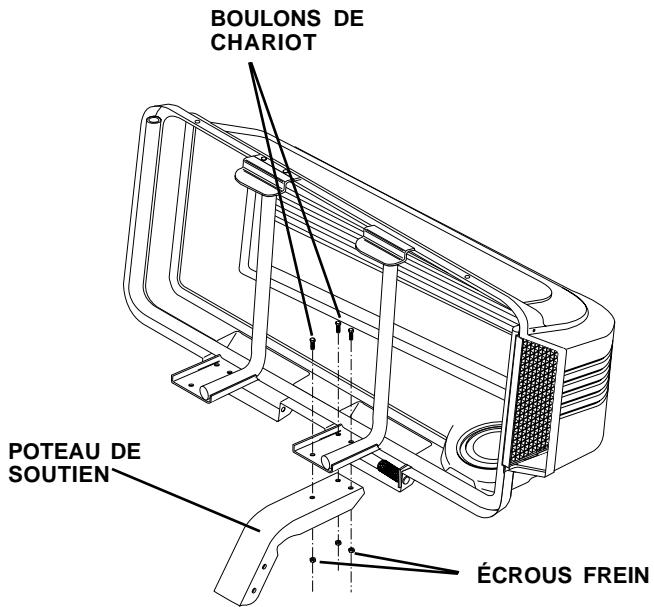

3 POTEAU DE SOUTIEN (Voyez la Fig. 3)

Utilisez la visserie - - Groupe “B”

ATTENTION: Le soutien de bac est maintainant chargé par un ressort et verrouillé au couvercle. Maniez soigneusement l'ensemble du couvercle pour que le soutien de bac du couvercle resté fermé.

1. Tournez l'ensemble du couvercle sur son côté comme montré.

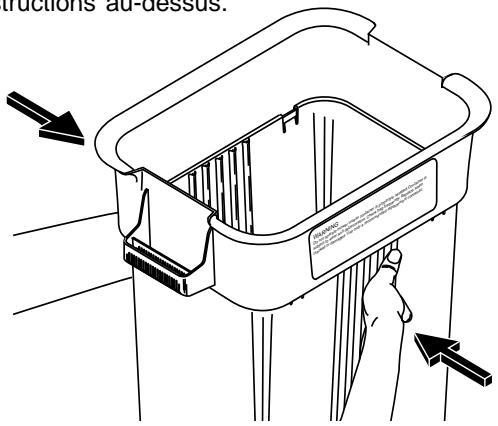

2. Montez le poteau de soutien au soutien du bac avec les trois (3) boulons de chariot et les écrous frein. Serrez à fond.

FIG. 3

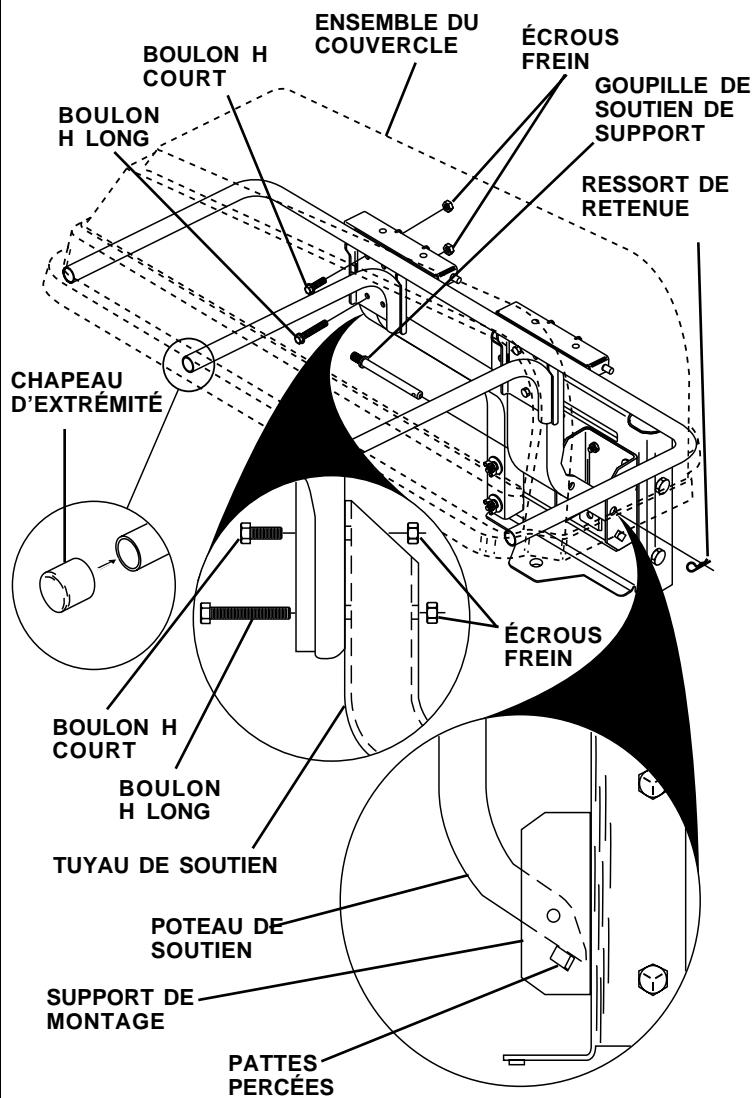

4 MONTER AU TRACTEUR (Voyez la Fig. 4)

Utilisez la visserie - - GROUPEs “C” et “D”

REMARQUE: Pour faciliter le montage, vous doivent obtenir l'assistance d'une autre personne pour monter l'ensemble au tracteur.

1. Soulevez le siège sur le tracteur pour permettre que l'ensemble soit monté.
2. Avec le couvercle fermé, soulevez l'ensemble et mettez le poteau de soutien à l'intérieur du support de montage. Permettez de reposer l'ensemble sur les pattes percées du support de montage.
3. Alignez les trouss du support de montage avec les trouss du poteau de soutien et inserez la goupille de support de soutien.
4. Enlevez le loquet et ouvre le couvercle.
5. Fixez l'ensemble du couvercle au tuyau de soutien en utilisant un boulon H court, un boulon H long, et les écrous frein comme montré. Serrez à fond toute la visserie.

REMARQUE: La visserie qui fixe le tuyau de soutien à la barre d'attelage doit être serrée à ce moment.

1. Installez les quatre (4) chapeaux d'extrémité de tuyau sur le soutien de bac. Frappez àmettre en place complètement chaque chapeau d'extrémité sur les tuyaux de soutien du bac.

FIG. 4

MONTAGE

5 ENSEMBLE DU BAC À GAZON (Voyez la Fig. 5)

La visserie n'est pas exigée.

1. Mettez la moitié inférieure dans la moitié supérieure, comme montré.
2. Mettez un pied dans la moitié inférieure et souveze la moitié supérieure à se joindre la moitié inférieure.
3. Pressez fortement les moitiés au même temps pendant boulevant le sommet à enclencher comme montré.

IMPORTANT: AVANT D'ENCLENCHER LES PATTES, LES BORDS À CROCHET, SUR LES DEUX CÔTÉS DOIVENT CHEVAUCHER À FACONNER UN SCEAU COMME MONTRÉ DANS L'ENCART.
4. Répétez pour les autres bacs.

VÉRIFICATION DE L'ENSEMBLE: Pressez les côtés de la moitié inférieure du bac à gazon et vérifie qu'il n'y a pas un écart entre les moitiés supérieure et inférieure. Si un écart apparait, déverrouillez les pattes à séparer les moitiés de bac et repêzez les instructions au-dessus.

FIG. 5

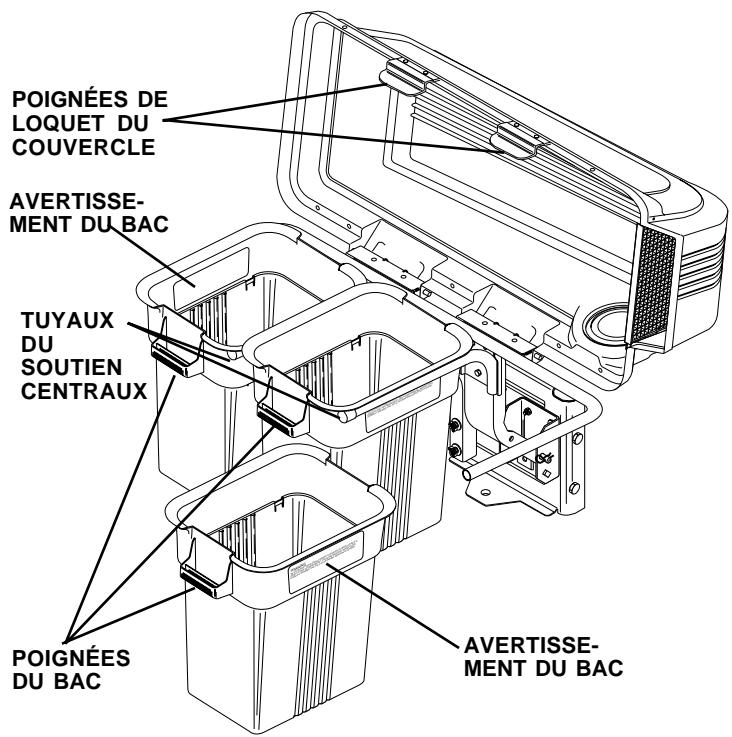

6 MONTER LE BAC À GAZON (Voyez la Fig. 6) La visserie n'est pas exigée.

1. Installez premièrement un bac à gazon au côte à gauche avec la décalcomanie d'advertissement à l'extérieur de l'élement. Installez un autre bac au centre et le dernier au côte à droite.
   REMARQUE: Un bac à droite devrait toujours chevaucher le bac à gauche aux soutiens centraux.
2. Fermez le couvercle et verrouillez les poignées de loquet par-dessus des tuyaux de soutien central.

FIG. 6

MONTAGE

7 GLISSIÈRE INFÉRIEURE (Voir Figs. 7A et 7B)

Utilisez la visserie - - GROUPE “E”

1. Installez les deux ensembles de crochet de loquet à la glissière inférieure en utilisant la vis, la rondelle, la rondelle frein et l'écrou spécial comme montré.
2. Serrez à fond la visserie.
3. Baissez le carter de tondeuse à la position de coupe plus BASSE.
4. Avec votre main droite, soulevez et tenez le déflecteur de décharge dans la position droite.
5. Avec votre main gauche, tenez la manche de décharge inférieur comme montré et placez le bord arrière inférieur de la manche de décharge entre la patte du console du support de roue et le carter de la tondeuse. Alignez "B" sur le bord étendu de la manche de décharge inférieur avec "B" sur le carter de la tondeuse.
6. Avec votre main droite, poussez fermement sur la manche de décharge inférieur jusqu'à ce que le bord étendu glisse sous le déflecteur de décharge et le long du côte du support de charnière comme montré.
7. Lorsque le plan incliné est en place, tenez-le fermement de façon à ce qu'il ne rouge pas et accrochez les loquets avant et arrrière sur le point de la tondeuse.

REMARQUE: Lorsque vous accrochez les loquets, l'écran déflecteur repousse parfois le plan incliné loin de l'ouverture du pont de la tondeuse, Vous devez absolument maintainir le plan incliné en place lorsque vous accrochez les loquets sur le pont de la tondeuse.

• Si le pont de votre tracteur est muni de roues de profondeur, vous doivent accrocher le loquet arrière au trou qui se trouve sur le taquet de la roue de profondeur arrière.

FIG. 7B

ATTENTION: N'enlevez pas le déflecteur de décharge de la tondeuse. Soulevez et tenez le déflecteur quand vous fixez la glissière inférieure et permettez-le de reposer sur la glissière pendant l'utilisation.
BORD DEPASSANT "B" ÉCRAN DÉFLECTEUR Doit se trouver sous l'écran déflecteur TAQUET DE LA et le long du taquet de la charnière CHARNIÈRE

MONTAGE

8 ENSEMBLE DU LOQUET DE GLISSIÈRE (Voyez la Fig. 8)

Utilisez la visserie - - GROUPE “F” & “G”

1. Montez la goupille de loquet à la glissière supérieure comme montré.
2. Montez le loquet de caoutchouc à la glissière inférieure comme montré.
3. Serrez à fond la visserie.

FIG. 8

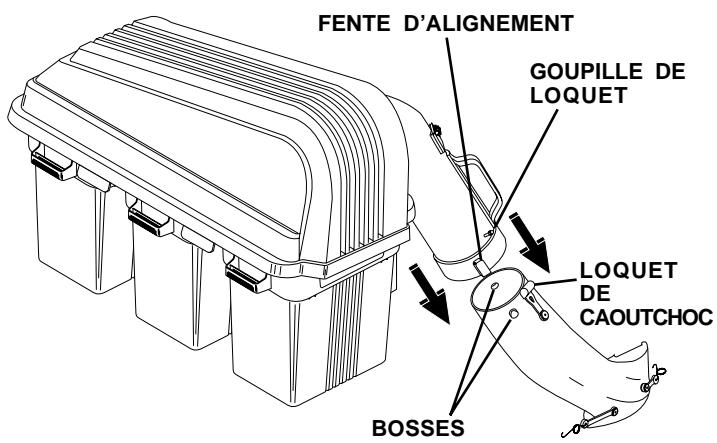

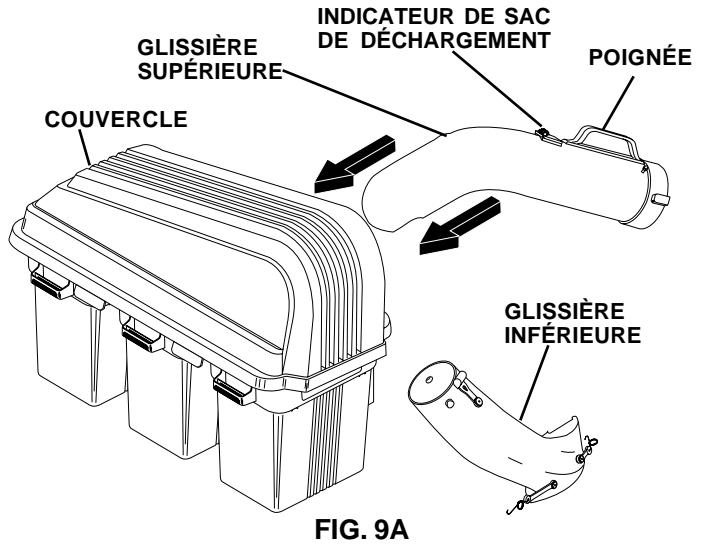

9 GLISSIÈRE SUPÉRIEURE (Voyez les Figs. 9A & 9B) La visserie n'est pas exigée.

1. Baissez le carter de tondeuse à la position de coupe plus BASSE.
2. Montez la glissière supérieure en inserant l'extrémité courbée dans le trou en l'arrière du couvercle.

REMARQUE: Faites attention pour que l'indicateur de sac déchéargement ne soit pas avarié.

1. Intercalez et tournez la glissière supérieure jusqu'à ce qu'elle s'aligne avec la glissière inférieure.
2. Alignez les bosses sur la glissière inférieure avec les fentes d'alignement sur la glissière supérieure et glissez-les ensemble.
3. Fixez avec le loquet de caoutchouc en accrochant le loquet par-dessus de la goupille de loquet.

FIG. 9B

10 NIVELER LE CARTER DE TON-DEUSE

La visserie n'est pas exigée.

Faites attention que le carter de tondeuse est correctement nivele pour le meilleur rendement de la tondeuse. Rêférez-vous au manuel de propriété de votre tracteur pour les instructions.

UTILISATION

CONSEILS POUR AMÉLIORER LE RAMASSAGE:

Suivez les instructions de l'utilisation de la tondeuse dans votre manuel du propriétaire de tracteur.

Quand vous utilisez vos ramasse-herbe sur une pelouse ou l'équipement du ramassage d'herbe et de feuille n'a pas eteutilise,vosramasse le chaume et les débris qui ont accumulépendant les durée longues.La quantite rassemblée et le tempsde I'exploitation peuvent etre plus grands que you eprouverez avec I'utilisation habituelle de vos ramasse-herbe.

• Mettez toujours la commande des gaz à pleine force pendant le ramassage.
• Choisissez une vitesse assez BASSE qui permettra un rendement, une bonne qualite de coupe ainsi qu'un bon rendement de ramassage.

REMARQUE: Il peut être nécessaire chevaucher la largeur de coupe pour convenir à vos conditions.

• Quand l'herbe est extrémement longue, elle doit être coupé deux fois; la première fois relativement haute, la deuxième fois à la hauteur désirée.
  Utilisez le cote à gauche de la tondeuse pour rogner.
• Les sac-poubelles de plastique peuvent être insérés dans les conteneurs du ramasse-herbe pour faciliter la disposition des débris. Pour enlever les sac-poubelles de plastique quand ils sont pleins:

a. Soulevez le siège puis décliquetez et souvevez le couvercle.
b. Enlevez un (1) conteneur à une fois en empoyignant les poignés de conteneur. Vous le tirez vers l'arrière et glissez-les des tubes.
c. Posez le conteneur sur la terre puis fermez et fixez le sommet du sac-poubelle.
d. Basculez le conteneur sur son cote et glissez le sacpoubelle plein hors du conteneur.
e. Mettez en place un nouveau sac-poubelle avec les bords du sac drapés sur le bord supérieur du conteneur (pour les sac-poubelles de rechange, consultez la section des pieces de rechange de ce manuel).
f. Répétez les instructions ci-dessus pour l'autre conteur.
g. Remettez en place les conteneurs mais faites attention que le conteneur à droite chevauche le conteneur à gauche sur le soutien central.
h. Fermez le couvercle et fixez le loquet sur le tuyau du soutien central.
- Evitez de tondre le gazon mouillé ou pendant le matin lorsque la rosée est très lourde. L'herbe coupée qui a amassée sous ces conditions a une tendance à coller aux parois et à bloquer le ramasse-herbe.

• Notre ramasse-herbe est équipé avec un indicateur de sac de déchargement. comme les sacs deviennent pleins, la boule d'indicateur de début baissez dans l'encoche qui indiquera que les sacs sont pleins ou les glissières sont bloquées. Faites attention pour que les pieces ne seront pas avariees et la boule rouge libéralement au commencement de chaque utilisation.
• Si le ramasse-herbe)cesse de ramasser l'herbe coupée ou les feuilles, il sera une indication d'un blocage dans le système ou que les conteneurs du ramasse-herbe sont pleins.

a. Dégagez les lames, mettez le levier de changement de vitesse au point mort, enclenchez le frein de stationnement et coupez le moteur.

• Soulevez le siège, décliquetez et souvevez le couvercle.
• Glissez les conteneurs et déposez de l'herbe coupee.
• Remettez en place les conteneurs, fermez le couvercle et encliquezez le loquet.

b. Décliqueze les glissières et cherchez pour les blocages.

• Enlevez tous les débris dans les glissières.
• Montez encore et encliquetez les glissières.

c. Vérifiez que l'indicateur de sac de déchéargement n'a pas été obstrué.

• Le trou du passage d'air doit être libre des débris.
  Insérez doucément une petite brindille ou un petit fil dans le passage à dégager.

ATTENTION

• N'utilisez pas la tondeuse avec le ramasseherbe instalé partiellement.
• Dégagez les lames et foupez le moteur avant de descendre le siège de tracteur à vider les conteneurs, déobstruez les glissières, etc.
• Fermez le couvercle avant de démarrer le moteur.
• Dégagez la tondeuse lorsque vous traverse des surfaces en gravier ou lorsqu'il y a un danger que des objets pouraient'être projetés.
  N'essayez pas de ramasser les bidons ou les autres objets qui pourraient etre dangereux.

RESPONSABILITÉS DU CLIENT

RECOMMANDATIONS GÉNÉRALES

Observez toujours les régles de sécurité quand vous faites l'entretien.

• Avant chaque utilisation, vérifiez pour les attaches lâches.
• Nettoyez complètement le produit après chaque utilisation.

SOIN DES LAMES

Pour obtenir lesassageurs résultats, les lames de tondeuse doivent etre conservées tranchantes. Remplacez les lames courbées ou avariées.
Voyez les instructions du Soin de Lames dans le manuel du propriétaire de votre tracteur.

ATTENTION: AVANTD'EFFECTUERTOUS L'ENTRETIEN, L'INS PLECTION, OU RÉGLAGE:

• Appuyez complètement sur la pédale de frein/embrayage et fixez le frein de stationnement.
• Mettez le levier de commande de changement de vitesse/mouvement en position à point mort (N).
• Mettez le levier de commande d'embrayage en la position débrayée (DISENGAGED).
• Tournez la clé de contact en position d'arrêt (OFF).
  Assurez-vous que les lames et toutes les pieces mobiles soient complètement arrêtées.
• Débranchezle(s) fil(s) de bougie d'allumage et posez-le(s) de telle façon qu'il(s) ne puisse pas entraer en contact avec la (les) bougie(s).

ENTREPOSAGE

Quand le ramasse-herbe doit être entreprises pour une certaine période, nettoyez-le soigneusement. Enlevez toutes les saletés, laGRAisse,les débris de feuille.Entreposez dans un espace propre et sec.

ATTENTION: Ne permettez pas de rester de l'herbe coupée dans le ramsasse-herbe! Ceci peut causeur un danger d'incendie. Videz les conte-neurs après chaque usage et avant d'entreposer.

ATTENTION: Les composants du ramasse-herbe sont fabriquées du matériel très résistant. Cependant, en cas d'usure excessive ou endommagement, remplacez-lesimmédiatement. Les composants doivent être conformés aux specifications du fabricant afin d'assurer un bon fonctionnement et la sécurité du produit.

PREPARATION

ATTENTION: AVANT D'EFFECTUER LA PREPARATION DU TRACTEUR:

• Appuyez complètement sur la pédale de frein/embrayage et fixez le frein de stationnement.
• Mettez le levier de commande de changement de vitesse. commande de mouvement dans la position de point mort "N".
• Mettez l'embrayage d'accessoire dans la position de débrayée "DISENGAGED".
• Coupe le moteur et enlevez la clé.
  Assurez-vous que les lames et toutes les pieces mobiles soient complètement arrêtées.
• Débranche le(s) fil(s) de bougie d'allumage et posez-le(s) de telle façon qu'il(s) ne puisse pas entraer en contact avec la (les) bougie(s).

REMARQUE

SUR DES MODELES DE TRACTEUR, LES MODIFICATIONS MINEURES PEUVENT ETRE NECESSAIRE MONTER VOTRE NOUVEAU RAMASSE-HERBE. TOUS LES TRACTeurs NE DEMANDERONT PAS LES MODIFICATIONS SUIVANTES. VERIFIEZ SOIGNEUSEMENT CHAQUE DEMARCHE À DETERMINER SI LA MODIFICATION EST EXIGEE. UNE FOIS VOTRE MODELE DE TRACTEUR CONFORME À CETTE SECTION, CONTINUEZ AU MONTAGE.

Pour préparer votre ramasse-herbe, vous pouvez avoir besoin de:

(1) Moteur à percer
(1) Perçoir de 7/16"

PERCEZ LES TROUS DE MONTAGE DU TUYAU DE SOUTIEN DANS LA BARRE D'ATTELAGE (Voyez le Gabarit)

Sur des modèles de tracteur, deux trous de 7/16" doivent être percés sur le côté à gauche de la barre d'attelage pour le montage du tuyau de soutien.

REMARQUE: Pour facilitier le perçage des trous de 7/16", il peut être nécessaire àencer les petits trous de positionnement aux emplacement indiqués.

PERCEZ DEUX TROUS DE 7/16"

1) DÉCOUPEZ LE GABARIT.
2) ALIGNNEZ LE BORD SUPÉRIEUR ET LE BORD À DROITE DU GABARIT DE L'ATTELAGE.
3) METTEZ UN RUBAN AU GABARIT.
4) MARQUEZ ET PERCEZ LES TROUS DE 7/16". REMARQUE: PERCEZ LES PETITS TROUS DE POSITIONNEMENT AVANT DE PERCER LES TROUS DE 7/16".
5) CONTINUÉZ AVEC L'ÉTAPE (1) DES INSTRUCTIONS DE MONTAGE.

NOTES

NOTES
