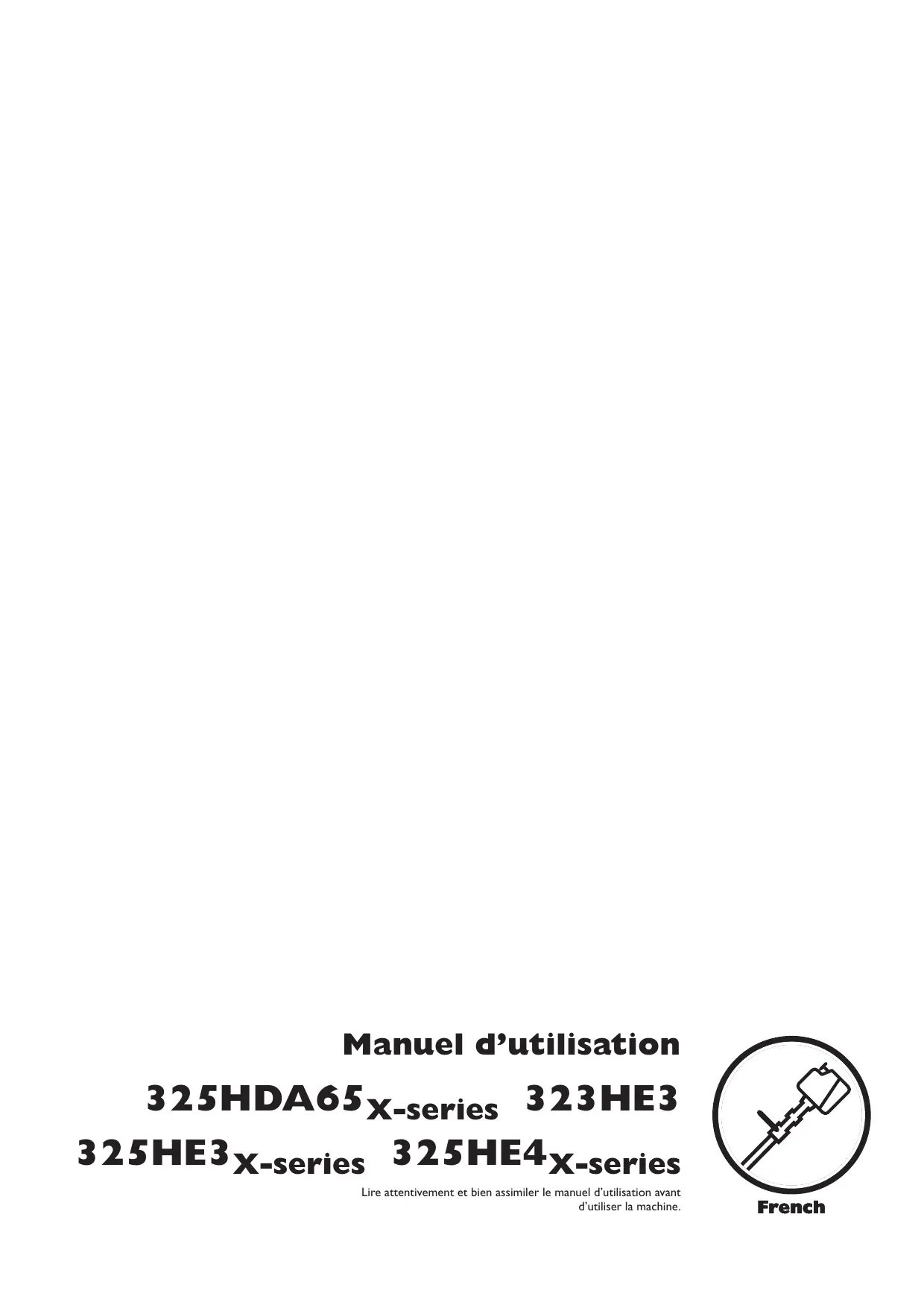

325HDA65 X - Taille-haies HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

325HDA65 X HUSQVARNA

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants. Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés. Arrêter le moteur en déplaçant l’interrupteur d’arrêt en position d’arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Outil coupant. Ne jamais toucher l’outil sans avoir préalablement arrêté le moteur. Cette machine ne comporte pas d’isolation électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, ceci peut résulter en des blessures personnelles graves voire mortelles. L’électricité peut être transmise d’un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée. L’électricité peut également être transmise par des branches et d’autres objets, particulièrement s’ils sont mouillés. Toujours conserver une distance d’au moins 10 mètres entre la machine et la ligne conductrice d’électricité et/ou les objets en contact avec cette ligne. S’il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la compagnie électrique afin de s’assurer que la tension a bien été coupée avant de commencer les travaux. La machine peut être dangereuse! L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail.

Flèches indiquant les limites quant à l’emplacement de la fixation de la poignée.

Toujours porter des gants de protection homologués.

Utiliser des bottes ou chaussures antidérapantes et stables.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Impor tant! Équipement de protection personnelle Équipement de sécurité de la machine MONTAGE Montage du protège-main et de la poignée en boucle Montage de la poignée Montage de l’unité de coupe Réglage du harnais Montage de la protection antichocs MANIPULATION DU CARBURANT Sécurité carburant Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt TECHNIQUES DE TRAVAIL Méthodes de travail Position de transport ENTRETIEN Carburateur Silencieux Système de refroidissement Bougie Filtre à air Engrenage Nettoyage et graissage Schéma d’entretien CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

QUELS SONT LES COMPOSANTS?

15 Commande de starter

18 Carter d’embrayage

19 Vis de fixation du protège-main (325HDA65, 323HE3, 325HE3) 20 Poignée du réglage de l’angle (323HE3, 325HE3, 325HE4) 21 Manette du réglage de l’angle 22 Protège-main (325HDA65, 323HE3, 325HE3) 23 Clé universelle Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle. Ne jamais utiliser la machine dans des conditions climatiques extrêmes telles que la froid intense ou climat très chaud et/ou humide. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le câble d’allumage ne sont pas endommagés afin d'éviter tout risque de choc électrique.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d’emploi. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d’alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

AVERTISSEMENT! Des couteaux en mauvais état augmentent le risque d’accident.

BOTTES Utiliser des bottes ou chaussures anti-dérapantes et stables.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

s’effectue grâce à deux ressorts de rappel indépendants.

Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.

Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché.

Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.

Blocage de l’accélération

Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale

Voir les instructions au chapitre Démarrage. Démarrer le taille-haie et passer au plein régime. Relâcher la gâchette d’accélération et contrôler que les couteaux s’arrêtent et demeurent immobiles. Si les couteaux tournent lorsque la gâchette d’accélération est sur la position de ralenti, le ralenti du carburateur doit être réglé. Voir les instructions au chapitre

S’assurer que le protège-main est entier.

Système anti-vibrations

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur. Le silencieux équipé d’un pot catalytique est aussi conçu pour réduire la teneur des gaz d’échappement en substances toxiques.

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien.

Ne jamais utiliser une machine dont le silencieux est défectueux. Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées.

Vérifier régulièrement la fixation du silencieux dans la machine.

Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. Vérifier que les éléments antivibrations sont entiers et solidement fixés.

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un

échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

(325HDA65) Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant

être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

B Contrôler le protège-couteau afin de détecter d’eventuels dommages ou déformations. Remplacer le protège-couteau s’il est courbé ou endommagé.

Après l’utilisation de la machine, l’engrenage est chaud. Ne pas toucher l’engrenage afin d’éviter les brûlures.

AVERTISSEMENT! N’oubliez pas que:

Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Pour obtenir un bon résultat de coupe, il est important que la pression de contact entre les couteaux soit correcte. Le réglage de la pression de contact s’effectue en serrant à fond dans le sens des aiguilles d’une montre les vis situées sur la partie inférieure de la poutrelle des couteaux. Dévisser ensuite la vis de 1/4 de tour dans le sens contraire des aiguilles d’une montre. Bloquer la vis à l’aide du contre-écrou sur la partie supérieure de la poutrelle des couteaux.

Contrôler que le serrage de la vis est tel qu’il est possible de déplacer latéralement la rondelle située sous la tête de la vis.

Lorsque les lames sont réglées correctement, un jeu de 0,20,4 mm entre les lames doit pouvoir être mesuré au niveau des vis.

Les dents des couteaux sont trop dures pour pouvoir être limées. Utiliser une meuleuse pour affûter les couteaux émoussés. Remplacer les couteaux s’ils sont courbés ou endommagés.

Introduire la rondelle dans la rainure de la poignée en boucle.

Lors du montage de l’unité de coupe, il est important que le taille-haie soit posé sur une surface plane. Autrement, l’unité de coupe risque d’être montée de travers.

REMARQUE! Veiller à ce que l’arbre d’entraînement sur le tube de transmission se place correctement dans la rainure de l’unité de coupe.

Serrer la vis inférieure en premier, puis ensuite la vis supérieure.

Réglage du harnais (325HE4)

Caractéristiques techniques), n’utiliser que de l’essence sans plomb de qualité mélangée à de l’huile. Une essence au plomb détruirait le pot catalytique.

S’il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement •

Transporter et ranger la machine et le carburant de façon

à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

à mélanger. Pour le mélange de petites quantités de carburant, même les moindres erreurs au niveau de la quantité d’huile affectent sérieusement le rapport de mélange.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau.

Il convient donc d’observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d’une bonne aération.

1:50 (2%) avec huile deux temps HUSQVARNA.

Ne jamais faire le plein, moteur en marche. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. •

Utiliser un bidon d’essence comportant un dispositif d’arrêt de remplissage automatique.

Contrôler que l’engrenage est correctement lubrifié. Voir les instructions au chapitre Engrenage.

Contrôler que l’équipement de coupe s’arrête toujours au ralenti. Utiliser la machine uniquement pour les travaux auxquels elle est destinée. Contrôler que la poignée et les dispositifs de sécurité sont en bon état. Ne jamais utiliser une machine dont une pièce est manquante ou ayant été modifiée contrairement aux spécifications. Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement.

Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Dès l’allumage du moteur, enfoncer le starter et continuer les essais de démarrage jusqu’au démarrage du moteur.

AVERTISSEMENT! Un carter d’embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l’embrayage risque de lâcher et de provoquer des blessures.

Toujours éloigner la machine d’une distance d’environ 3 mètres de l’entroit où le remplissage en carburant a été effectué avant de démarrer la machine. Placer la machine sur une surface solide. Ne pas oublier que les couteaux commencent à tourner dès que le moteur est mis en marche. S’assurer que les couteaux n’entrent en contact avec aucun objet. S’assurer qu’aucune personne non autorisée ne se trouve dans la zone de travail afin d’éliminer tout risque de blessures personnelles graves.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Arrêter le moteur en déplaçant l’interrupteur d’arrêt en position d’arrêt.

Distance de sécurité: 15 mètres.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement.

Ce chapitre traite des consignes de sécurité de base lors du travail avec un taille-haie.

Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l’atelier de réparation (s’il dispose d’un compte-tours) d’effectuer un réglage fin du carburateur.

Surrégime maxi. recommandé: Voir le chapitre

Caractéristiques techniques.

Ce réglage doit impérativement être confié à une personne qualifiée. Régler d’abord le pointeau L et ensuite la vis de ralenti T et finalement le pointeau H.

H = Pointeau de haut régime

REMARQUE! Si les lames tournent au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles d’une montre jusqu’à l’arrêt des lames.

Pointeau L de bas régime

Chercher le régime de ralenti maximum en vissant et dévissant lentement le pointeau de bas régime. Une fois le régime maximum atteint, dévisser le pointeau L de 1/4 tour. + 1/4

L REMARQUE! Si les lames tournent au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles d’une montre jusqu’à l’arrêt des lames.

Le pointeau haut-régime H agit sur la puissance, le régime, la température du moteur et sur la consommation en carburant. Un pointeau haut-régime H trop vissé (carburant trop pauvre) entraîne un régime trop élevé et endommage le moteur. Ne pas laisser le moteur tourner à plein régime pendant plus de 10 secondes.

Un réglage correct du carburateur se traduit par une accélération franche de la machine et une sensation de 4 temps au régime maximal. De plus, les couteaux ne doivent pas tourner au ralenti ou quand le starter est sur le ralenti accéléré. Un réglage trop pauvre du pointeau de bas régime

L peut causer des démarrages difficiles et une mauvaise accélération. Un réglage trop pauvre du carburant avec le pointeau hautrégime H se traduit par une perte de puissance = capacité réduite, mauvaise accélération et/ou détérioration du moteur. Un réglage trop riche du carburant avec les pointeaux L et H se traduit par des problèmes d’accélération ou un régime de travail trop faible.

REMARQUE! Certains silencieux sont dotés d’un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d’un pot catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d’échappement loin de l’utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable. Donner les pleins gaz et tourner le pointeau haut-régime H très lentement dans le sens des aiguilles d’une montre jusqu’au ralentissement du moteur. Tourner ensuite le pointeau haut-régime H très lentement dans le sens inverse jusqu’à ce que le moteur tourne de manière irrégulière. Tourner ensuite légèrement le pointeau haut-régime H dans le sens des aiguilles d’une montre jusqu’à ce que le moteur tourne de manière régulière. Le moteur ne doit pas être chargé lors du réglage du pointeau haut-régime H. Le pointeau haut-régime H est correctement réglé quand on a un léger phénomène quatre temps. Si le

Certains silencieux sont munis d’une grille antiflamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier.

être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston. Voir également les indications au chapitre Entretien. REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien à l’utilisation qu’après arrêt. Ceci est

également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

L’état de la bougie dépend de:

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

Système de refroidissement

La machine est équipée d’un système de refroidissement permettant d’obtenir une température de fonctionnement aussi basse que possible.

Les ailettes de ventilation sur le volant.

Les ailettes de refroidissement sur le cylindre.

Le carter de cylindre (dirige l’air de refroidissement vers le cylindre).

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

Avant et après utilisation, nettoyer les couteaux à l’aide de l’agent de nettoyage 531 00 75-13 (UL22) pour éliminer toute trace de résine et de sève.

Avant une période de remisage prolongée, lubrifier les poutres de couteaux à l’aide du lubrifiant spécial, nº d’article 531 00 75-12 (UL 21).

Huilage du filtre à air

Toujours utiliser l’huile pour filtre HUSQVARNA, réf. 531 00

92-48. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l’huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l’huile. Presser le filtre dans son sac et jeter le surplus d’huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s’accumule au fond.

Le carter d’engrenage comporte un graisseur et un bouchon pour le remplissage du lubrifiant. Utiliser une seringue pour remplir de graisse. Sur une machine neuve, le premier remplissage de graisse doit être effectué après environ 20 heures d’utilisation puis environ toutes les 60 heures d’utilisation. Utiliser la graisse spéciale Husqvarna, n° d’art.

Si l’engrenage est entièrement rempli de lubrifiant, les joints d’étanchéité risquent d’être endommagés, entraînant des fuites de lubrifiant. En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations. French

Zama C1Q Contenance du réservoir de carburant, litres 0,5 Poids Poids, sans carburant, kg 5,9 Niveau de vibrations au niveau des poignées mesuré selon EN/ISO 11806 et ISO 7916, m/s2 Régime de ralenti, poignées avant/arrière: 3,2/1,5 Régime d’emballement, poignées avant/arrière: Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2, CISPR 12:1997, EN774 SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type facultatifs pour le compte de Husqvarna AB. Les certificats ont les numéros: SEC/00/789, 01/094/012 - 325HDA65, SEC/05/1050, 01/094/002 - 323HE3, SEC/00/790, 01/094/002 - 325HE3, SEC/00/791, 01/094/001 - 325HE4 Huskvarna, le 25 novembre 2006
