MODE D'EMPLOI TS 100 R HUSQVARNA

FR -Informations Concernant L'environnement

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

DE - Umweltinformation

Husqvarna AB, SE-433 81 Göteborg, Suède, tél.: [phone], déclarons sous notre seule respondabilité que la Husqvarna TS 100 R à partir des numéros de série de l'année 2010 (l'année est indiquée clairement sur la plaque signalétique suivie d'un numéro de série) auquel se réfère ce document est conforme aux dispositions des DIRECTIVES DU CONSEIL:

• du 17 mai 2006 "directive machines" 2006/42/CE
• du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CEE.
• du 12 décembre, 2006 "relatives aux équipements électriques" 2006/95/CE.

Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/A1:2009.

Huskvarna, le 29 décembre 2009

Henric Andersson

Vice-président,

responsable des découpeuses et équipements de construction

(Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

	Standard		Option
Puissance, kW	2,2 kW(3 CV)	2,9 kW(4 CV)	1,8 kW(2,5 CV)	1,5 kW(2 CV)
Tension (±5%), V	230(50 Hz)	400(50 Hz)	230 V(50 Hz)	115 V(50 Hz)
Amperage, A	14	5	12,5	20
Pompe	10 W230 V	10 W230 V	10 W230 V	30 W115 V
Vitesse moteur, tr/min	2800
Vitesse de rotation du disque, tr/min	2800
Protection électrique	IP 54

Profondeur de coupe (E) à 90°, mm	100
Profondeur de coupe (E) à 45°, mm	80
Longueur de coupe (L), mm	900/1200 (ép. 100 mm)
	1000/1300 (ép. 120 mm)
Largeur utile (l)	Illimitée (Largeur du support avec rallonge = 600 mm)
Passage sous disque (P), mm	120
Dimensions (suivant version) L x l x h, mm	1420/1720 x 840 x 1400 (100R/130R) (sur pieds)
	1420/1720 x 625 x 790 (100R/130R) (établi)
Poids (suivant version), kg	106/126 (100R/130R)	7 (Pieds)
Refroidissement du disque	Arrosage dans carter de disque
Capacité minimum du bac, litres	55/65 Lg : 1,30 m
Pompe à eau	13 W - débit : 8 à 10 l/mn
Alimentation	230 V (H07-RNF 3 x 1,52 - Lg 3 m)
	400 V (H07-RNF 5 x 1,52 - Lg 3 m)
	115 V (H07-RNF 3 x 2,52 - Lg 3 m)

Émissions sonores (voir remarque 1)
Niveau de puissance sonore mesuré dB(A)	103
Niveau de puissance sonore garanti dB(A)	104
Niveaux sonores (voir remarque 2)
Niveau de pression acoustique au niveau des oreilles de l'utilisateur, dB(A)	92
Niveaux de vibrations, a_hv (voir remarque 3)
Poignée, m/s ^2	2,6

Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique ( L_WA ) selon EN 12418.
Remarque 2: Niveau de pression sonore conformément à EN 12418. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,0 dB (A).
Remarque 3: Niveau de vibrations conformément à EN 12418. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 1 m/s ^2 .

GB - TECHNICAL DATA

	Standard		Option
Power, kW	2,2 kW (3 CV)	2,9 kW (4 CV)	1,8 kW (2,5 CV)	1,5 kW (2 CV)
Voltage (±5%), V	230 (50 Hz)	400 (50 Hz)	230 V (50 Hz)	115 V (50 Hz)
Current, A	14	5	12,5	20
Pump	10 W 230 V	10 W 230 V	10 W 230 V	30 W 115 V
Motor speed, rpm	2800
Disc speed, rpm	2800
Electrical protection	IP 54

Avant de quitter notre usine, chaque machine subit une série de contrôles au cours desquels tout est minutieusement vérifié.

La stricte observation de nos instructions assurera à votre machine, dans des conditions normales de travail, une grande longévité.

Les conseils d'utilisation et pièces détachées figurant sur ce document sont donnés à titre d'information et non d'engagement. Aucune garantie ne sera accordée en cas d'erreurs ou d'omissions, ou pour des dommages relatifs à la livraison, à la conception ou l'utilisation de la machine. Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration.

Ce document servira l'utilisateur à :

• se familiariser avec la machine,
- connaître ses possibilités d'utilisation,
- éviter les accidents lors d'un emploi non adapté, par une personne non formée, lors de l'entretien, maintenance, remise en état, déplacement, transport,
- augmenter la fiabilité et la durée de la machine,
- d'assurer une utilisation correcte, un entretien régulier, un dépannage rapide afin de diminuer les frais de réparation et les temps d'immobilisation.

Disponibilité du manuel à tout moment sur le lieu de travail.

Lecture et utilisation par toute personne assurant l'installation ou l'utilisation.

Les réglementations techniques obligatoires en vigueur dans le pays d'utilisation de la machine sont également à respecter pour une sécurité maximum.

CONSIGNES GENERALES DE SECURITE

L'emploi de pictogrammes sur les machines (en couleur) et dans le manuel indiqueront des conseils qui concernent votre sécurité.

OBLIGATION

Fond bleu marquage blanc : sécurité obligatoire

+ marquage rouge : interdiction de mouvement

AVERTISSEMENT

Triangle et marquage noir sur fond jaune : danger si non respect, risque de blessures pour l'utilisateur ou des tiers, pouvant entraîner des dégâts sur la machine ou l'outil.

INTERDICTION

Cerclage rouge avec ou sans barre : utilisation, présence interdite.

INDICATION

Information - Instruction : indications particulières concernant l'utilisation, le contrôle.

CONSIGNES PARTICULIERES

Conçue pour assurer un service sûr et fiable dans des conditions d'utilisation conformes aux instructions, la tronçonneuse peut présenter des dangers pour l'utilisateur et des risques de détérioration, des contrôles réguliers sur le chantier sont nécessaires, s'assurer :

• de l'état technique parfait (utilisation suivant affectation en tenant compte des risques éventuels, suppression de toute malfonction nuisible à la sécurité),
• de l'usage d'un disque diamant pour tronçonnage à l'eau de marbre, pierre, granit, brique, et revêtement (grès, faïence, céramique, etc...), utilisation interdite de tout autre disque (abrasif, scie, etc...),
• d'un personnel compétent (qualification, âge, formation, instruction) ayant pris connaissance dans le détail du manuel avant de commencer le travail ; toute anomalie électrique, mécanique ou d'autre origine sera contrôlée par une personne habilitée à intervenir (électricien, responsable de l'entretien, agent revendeur agréé, etc...),
• s'assurer du respect des avertissements et directives marqués sur la machine (protections adéquates personnelles), utilisation conforme, instructions de sécurité en général...),
• qu'aucune modification, transformation ou complément soit nuisible à la sécurité et ne sera pas réalisée sans l'autorisation du fabricant,
• du respect des fréquences de vérifications et contrôles périodiques préconisés,
• de la garantie de pièces de rechange d'origine lors de réparations.

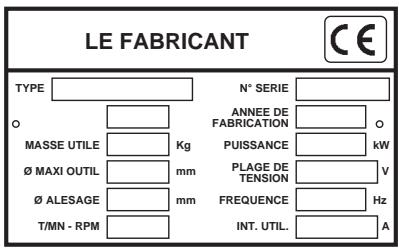

Plaque signalétique

LE FABRICANT TYPE N° SERIE O MASSE UTILE Kg ANNEE DE FABRICATION O Ø MAXI OUTIL mm PUISSANCE kW Ø ALESAGE mm PLAGE DE TENSION V FREQUENCE Hz T/MN - RPM INT. UTIL. A

1 Emploi

- Utilisation : Sciage de marbre, pierre, granit, brique, ciment et tout revêtement (grès, faïence, céramique, etc...)

- Outils : Disques Diamantés à Eau ∅ 300 mm - ∅ 350 mm (D) - alésage 25,4 mm (AL). (Renseignements auprès de votre fournisseur habituel)

Interdiction de toute autre application ne correspondant pas à l'utilisation prévue (emploi de lame de scie, de disque abrasif non conforme aux prescriptions d'utilisation...).

3 Contrôle - Description de la machine

• A réception, contrôler l'état de votre machine. Dévisser les vis K à l'aide de la clé 7 et monter les poigées 6 (VOIR FIG. 2).
• La conserver en permanence en bon état de propreté.
• Contrôler périodiquement le cordon d'alimentation, la rallonge.
• Pendant le travail, rester toujours attentif.
• Vérifier la fixation des pièces (vibration anormale), le bon montage. VOIR FIG. 1a-1b
  ① Châssis bac
  (2) Pieds
  ③ Volant de serrage des pieds
  ④ Pompe à eau
  (5) Volant de blocage tête
  (6) Volant de blocage 90° à 45°
  ⑦ Clé de 30
  (8) Bouchon de vidange
  (9) Moteur
  (10) Commutateur à manque de tension
  ⑪ Poignée de manœuvre
  12 Carter de disque
  12b Carter démontable
  (13) Rail
  (14a) Grande table
  14b Petite table
  15 Butées de table
  (16) Tête de coupe
  (17) Chariot
  18 Plaque signalétique
  19 Guide de coupe 90°
  (20) Rallonge de table
  21 Volant de serrage de la rallonge
  (22) Poignées de transport
  (23) Volant de fixation du carter de disque
  (24) Plaque de réglage en hauteur
  (25) Poignée de serrage réglage en hauteur
  26 Vis de réglage de profondeur de coupe
  27 Loquet de sécurité de basculement des tables

4 Transport (VOIR FIG. 1a)

• Bloquer la tête mobile sur la partie avant du rail à l'aide du volant (5).
• Saisir la machine par les poignées (22).
• Montage des pieds :
• Desserrer les quatre volants (3).
• Présenter deux des pieds à l'avant (contrôler l'inclinaison des embouts des pieds).
• Soulever l'avant et introduire les pieds dans les supports.
• Procéder de la même façon pour l'arrière.
  • Bloquer les volants (3).

Pour ces différentes opérations, débrancher la machine du réseau.

5 Vérification avant la mise en route

Avant toute mise en service, lire attentivement la notice, et se familiariser avec la machine.

Arrêt moteur.

Le champ de travail doit être parfaitement en ordre, bien éclairé et ne doit présenter aucun risque (ni humidité, ni produits dangereux à proximité)

L'opérateur doit porter des protections appropriées au travail

Obligation port du casque antibruit.

Toute personne étrangère doit être écartée du champ de travail

N'utiliser que des disques marqués d'une vitesse maximale de travail supérieure à la vitesse effective de la broche

6 Montage du disque (VOIR FIG. 3)

Débrancher la tronçonneuse en désaccouplant la fiche d'alimentation.

• Débloquer les deux volants (23), les retirer, puis le carter.(12b)
• Dévisser l'écrou de serrage du disque (A) à l'aide de la clé de 30.(7).

L'écrou de serrage du disque possède un filetage avec un pas à gauche.

- Enlever le flasque de serrage (B) et présenter le disque.

Observer le sens de rotation représenté par une flèche sur une de ses faces.

Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche.

• Contrôler le centrage du disque sur le flasque (C).
• Remettre le flasque (B) puis bloquer l'écrou (A).
• Remettre le carter, serrer les volants (23).

7 Raccordement électrique

- SECURITE ELECTRIQUE :

Obligation de branchement sur un réseau équipé d'un disjoncteur à courant différentiel résiduel 30 mA avec mise à la terre. Dans le cas d'absence de ce disjoncteur sur le réseau, consulter notre catalogue proposant différents modèles.

- Utilisation correcte du dispositif à courant différentiel résiduel incluant son contrôle périodique; pour les outils fournis avec un DCDR (dispositif à courant différentiel résiduel) intégré dans le câble ou dans la fiche pour prise de courant, dans l'hypothèse où le câble ou la prise sont endommagés, la réparation doit être effectuée par le fabricant ou un de ses agents ou par un atelier de réparation qualifié afin d'éviter tout risque dû à une réparation mal faite.

- Moteurs :

• Standard : avec commutateur marche-arrêt à bobine à "manque de tension"
• Monophasé, 230 V, 2-3 cv 3 x 1,5 mm² avec fiche (câble 2 P + T)
• Triphasé, 400 V, 3-4 cv 5 x 1,5 mm² sans fiche (câble 3 P + T)

- En Option : avec disjoncteur

- Monophasé, 110 V, 2 cv 3 x 2,5 mm² sans fiche (câble 2 P + T)

• S'assurer du voltage du réseau, identique à la plaque de la machine.
  S'assurer que le sens de rotation corresponde à la flèche emboutie sur le carter : si le moteur ne tourne pas dans le sens désiré, inverser deux des fils d'alimentation.

- Moteur triphasé :

- Utiliser des prises de courant monophasé du type 2 P + T, ou 3 P + T / 3 P + N + T suivant tensions correspondantes.

• Câble prolongateur : section du câble suffisante pour la puissance électrique, raccordement au réseau par un câble type H07 RNF de sectionx:
• 3 x 2,5 mm² jusqu'à 50 m pour 230 V
• 4 ou 5 x 1,5 mm² jusqu'à 100 m pour 400 V
• 3 x 4 mm² jusqu'à 40 m pour 115xV

8 Mise en service

Rester toujours attentif.

Adopter une position confortable et équilibrée.

Avant la mise en service, enlever les clés et outils de réglage du sol ou de la machine.

Maintenir le carter de protection en place pendant toute la durée du travail

- Tronçonnage avec arrosage

• Remplir le bac d'eau propre (niveau maximal = base de la table).
• Immerger la pompe dans le bac.

Arrosage abondant = longévité assurée du disque

- Mettre en marche en appuyant sur la touche verte du commutateur (en option, disjoncteur).

- Pour arrêter la tronçonneuse, appuyer sur la touche rouge.

Chaque machine étant équipée d'une pompe auto-amorçante, le disque est arrosé dès la mise en marche.

Le carter protecteur assure une répartition parfaite de l'arrosage.

Moteur monophasé protégé par un disjoncteur thermique incorporé.

9 Méthode de coupe

- Coupes droites.

Réglage de la hauteur de coupe (VOIR FIG. 1b).

• desserrer la poignée indexable 25 (en cas de blocage avec le carter de disque, la tirer vers soi et faire pivoter).
• régler la hauteur du moteur à l'aide de la poignée 11.
• resserrer fermement la poignée indexable.

Réglage de la butée du déplacement en hauteur.

• De part l'usure du disque ou suite à un déréglage, il se peut que la profondeur de coupe soit insuffisante.
• Il est possible d'ajuster la profondeur en agissant sur la vis 26 et son contre écrou.

Faire courir la tête (moteur coupé) tout le long du rail pour vérifier que le disque ne vient pas toucher les traverses de tables.

Réglage du guide de coupe (VOIR FIG. 4).

- Ajuster la largeur de coupe en agissant sur la molette D, La largeur est indiquée par les réglets E.

Réglage de la rallonge pour les matériaux larges.

• Desserrer les molettes 21 (VOIR FIG. 1a).
• Tirer sur la rallonge 20 en ajustant selon le matériau.
• Resserrer les molettes.

Coupes.

• Dégager la tête porte-disque vers l'arrière.
• Positionner le matériau sur la table.
• Ramener la tête vers soi en respectant une avance progressive sans forcer sur le disque (éviter un contact brutal avec le matériau).

- Coupes biseaux

Réglage de la rallonge (VOIR FIG. 1a).

• Pour les matériaux larges, desserrer les molettes 21, sortir complètement la rallonge 20.
• La retourner pour placer la butée vers le haut.
• Ré-enclencher la rallonge et resserrer les molettes en fonction de la largeur désirée, en prenant soin de la positionner perpendiculaire à la butée 15.

Basculement.

- Desserrer les deux volants de réglage (6) (VOIR FIG. 1a).

• Basculer l'ensemble tête porte-disque et rail.
• Rebloquer les volants.
• Saisir la grande table 14a par les deux cotés (VOIR FIG. 4a - 4b).
• Tirer le loquet de sécurité 27.
• Soulever les tables par le milieu en poussant l'ensemble jusqu'au blocage à 22.5°.

Toujours incliner la tête de coupe avant les tables pour éviter la collision entre les tables et le disque (VOIR FIG. 5b).

Remise à plat :

• Soulever la grande table à l'avant (VOIR FIG. 5).
• Tirer sur l'ensemble jusqu'à sa remise à plat.
• Desserrer les poignées 6.
• Remettre la tête de coupe dans sa position coupe droite.

Prendre garde à ne pas placer sa main entre les deux tables pour ne pas se coincer les doigts.

Toujours remettre les tables à plat avant de manœuvrer la tête de coupe pour éviter la collision entre les tables et le disque (VOIR FIG. 5c).

Bien pousser le rail dans la position horizontale avant de bloquer les poignées, le vérin de rappel pouvant fausser cette position.

10 Réglages (VOIR FIG. 6).

• La machine étant réglée en nos ateliers, aucun réglage n'est nécessaire.
• Toutefois, en cas de chocs, de desserrage de boulonnerie, de manoeuvres brutales lors du pivotement de la tête :
• agir sur la vis (E),
• vérifier l'équerrage (pour coupes rectilignes),
• et bloquer le contre-écrou (réglage sur bras avant et arrière).
• Pour corriger le réglage à 45°, agir sur la vis (F) et contrebloquer l'écrou.

Avant toute intervention, déconnecter la machine du réseau

• Nettoyer journellement la machine.

• Pour faciliter le nettoyage il est possible de démonter les tables (VOIR FIG. 4c).

• Incliner le moteur en position biseau.

• Saisir la grande table 14a par les deux cotés.
• Tirer le loquet de sécurité 27.
• Soulever les tables en poussant l'ensemble jusqu'à la moitié de la course de déplacement, soulever la grande table pour sortir son blocage avant de la lumière. Tirer sur l'ensemble et sortir le support arrière de la petite table 14b. Dégager les tables.
• Pour remonter les tables, positionner le support arrière de la petite table dans sa lumière, replier l'ensemble jusqu'à faire descendre le support avant de la grande table par l'ouverture de sa lumière.

Bien dégager le moteur (en position biseau) pour sortir et remettre les tables. Ne pas mettre les mains entre les deux tables.

• Vidanger fréquemment le bac pour évacuer la boue de tronçonnage, qui sinon risquerait de colmater la pompe de refoulement et de l'user prématurément.
• Laver le bac à grande eau.
• Nettoyer la pompe.
  • Stocker dans un endroit sec.
• Nettoyer les rails avec une attention particulière: nous préconisons un vernis de glissement, type Loctite VG 26.

Stocker dans un endroit sûr, hors de portée des enfants

Entretenir soigneusement les outils

RECHERCHE DES PANNES

En cas de fonctionnement anormal, se reporter aux tableaux ci-après pour trouver une solution aux problèmes rencontrés.

• La machine ne fonctionne pas

CAUSES	REMEDES
Mauvais branchement ou câble endommagé	- S'assurer du branchement correct à l'alimentation (fiche, rallonge...).- Vérifier le câble d'alimentation.
Pas de tension sur le réseau	- Vérifier ou faire vérifier par un électricien (disjoncteur, prise...).
Commutateur défectueux, câble moteur endommagé	- Faire vérifier par un électricien ou s'a-dresser au service après-vente.
Moteur endommagé (pas de puissance, odeur désagréable...)	- Remplacer le moteur en s'adressant au service après-vente.

• Démarrage difficile

CAUSES	REMEDES
C o n d e n s a t e u r démarrage moteur monophasé	- Remplacer le condensateur.
Alimentation triphasé non conforme (sur 2 phases, moteur câble détérioré)	- Faire vérifier par un électricien ou contacter le service après vente.

• La pompe ne part pas

CAUSES	REMEDES
Le câble d'alimentation n'est pas relié ou est endommagé	- Contrôler ou faire contrôler le câble d'alimentation.
Il n'y a pas de tension dans le circuit ou à la prise de courant	- Vérifier ou faire contrôler le circuit ou la prise de courant.

• Le liquide ne sort pas de la pompe

CAUSES	REMEDES
Une bulle d'air a pu se former à l'intérieur du corps de la pompe	- Extraire la pompe du liquide, en la soutenant par le tuyau de sortie, puis la replonger dans le liquide.
La turbine est bloquée	- Dévisser le filtre et, à l'aide d'un petit tournevis, nettoyer la zone de travail de la turbine de tout résidu.

12 Réglage du coulissement

• Réglage du coulissement du chariot sur le rail (VOIR FIG. 7a-7b).
• Cette opération nécessite une clé allène N° 4 ainsi qu'une clé plate de 13.
• Le réglage se fait dans le plan horizontal par le serrage des excentriques H dans le plan vertical par le serrage des excentriques I.
• Pour régler les excentriques : mettre la clé allène dans le trou hexagonal de l'excentrique, à l'aide de la clé plate desserrer légèrement l'écrou de serrage J. Serrer l'excentrique à l'aide de la clé allène jusqu'à obtenir une bonne tenue du roulement, resserrer l'écrou de serrage, contrôler le bon glissement.

Resserrer les deux excentriques d'un même plan à la fois.

Pour le réglage dans le plan vertical faire passer la clé allène à travers la plaque de réglage en hauteur (24) d'un coté et par le trou situé derrière l'interrupteur.

13 Recommendations importantes

• Resserrer périodiquement la boulonnerie.
• A l'arrêt, il est recommandé d'enlever le disque et de le stocker convenablement.
• Veiller à l'arrosage adéquat du disque.
• Effectuer un serrrage correct du disque.
• Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche.

Le fabricant décline toute responsabilité résultant d'un emploi inadapté, de toute modification, adaptation ou motorisation non conforme à la définition d'origine prévue par le constructeur.

Au poste de travail, la puissance sonore peut dépasser 85 db (A).

Dans ce cas, des mesures individuelles de protection doivent être prises.

14 Réparations

S A V

Nous sommes à votre entière disposition pour vous assurer toute réparation dans les délais les plus réduits et aux meilleurs prix (voir adresse au verso)

15 Pièces de rechange

Pour une livraison rapide de pièces de rechange et afin d'éviter toute perte de temps, il est nécessaire de rappeler à chaque commande les indications qui figurent sur la plaque signalétique de la machine ainsi que la référence de la pièce à remplacer.

00000000 Code (0) Quantité

voir vue éclatée

16 Mise au rebut

En cas de détérioration et de casse de la machine, ceux-ci seront éliminés conformément aux modalités prescrites par la législation en vigueur.

- Matériaux principaux :

• Moteur : Aluminium (AL) - Acier (AC) - Cuivre (CU) - Polyamide (PA)
• Machine : Tôle acier (AC) - Fonte (FT)

Les conseils d'utilisation et pièces détachées figurant sur ce document sont donnés à titre d'information et non d'engagement.

Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration.

- Materiales principales :

- Câble prolongateur : section du câble suffisante pour la puissance électrique, raccordement au réseau par un câble type H07 RNF de section :

• 3 x 2,5 mm² jusqu'à 50 m pour 230 V
• 4 ou 5 x 1,5 mm² jusqu'à 100 m pour 400 V
• 3 x 4 mm² jusqu'à 40 m pour 115 V

• Le liquide ne sort pas de la pompe

La garantie prend effet à la date d'achat par l'utilisateur (date de facture du distributeur) et est valable pour une durée de 12 mois.

[Non-Text]

2. ETENDUE

La garantie se limite au remplacement gratuit des pièces ayant des vices de fabrication reconnus par Husqvarna (à l'exception des pièces d'usure et consommables) si la réparation est effectuée dans un atelier Husqvarna ou agréé par Husqvarna.

Le fabricant ne saurait couvrir les dommages consécutifs, directs ou indirects, matériels ou immatériels, causés aux personnes ou aux choses suite aux pannes ou à arrêts de la machine.

3. CONDITIONS DE GARANTIE

Pour avoir droit à la garantie, il est indispensable de renvoyer à Husqvarna, dans les huit jours après l'achat, le certificat de garantie joint dûment complété.

En cas de problème survenant à la machine pendant la période de garantie, nos services après-vente vous indiqueront la meilleure marche à suivre pour vous permettre de résoudre votre problème et vous conseilleront si besoin le centre de service agréé le plus proche.

Vous pouvez également expédier votre machine, à vos frais, à nos services après-vente, en joignant votre facture d'achat ainsi qu'un rapport décrivant le problème observé et demandant la mise en jeu de la garantie. Un diagnostic technique sera effectué sans délai dès réception de la machine dont les conclusions sous seront adressées.

4. EXCLUSIONS

La garantie ne peut être accordée pour dommages ou pannes provenant : - d'une utilisation anormale, erreur de transport ou de manutention, ou d'entretien, - d'utilisation de lubrifiants ou combustibles de qualité non

adéquate ou non préconisée par Husqvarna, - suite à l'utilisation de pièces ou d'accessoires n'étant pas d'origine, - suite à des interventions effectuées par du personnel

non agréé, - de l'utilisation d'un outil diamanté défectueux ou inadéquat. (Nous préconisons l'utilisation d'outils d'ouils)

Les marchandises voyagent aux frais et risques et périls de l'acheteur à qui il appartient d'exercer tout recours à

l'encont légaux.

Svenska

GARANTIVILLKOR

1. GARANTITID

- Placer ici l'autocollant CE

avec le N° de série

com o numéro de série

con el numéro de série

Pour avoir droit à la garantie, il est indispensable de renvoyer dans les huit jours après l'achat, le certificat de garantie ci-joint, dûment complété.

N° de série de la machine • Maschinen seriennummer • Numeor di matricola • Machine Reeks • Nr Numéro de série da maquina • Numéro de série de la maquina • Maskinens serienummer

Date :

Date • Datum • Data • Datum • Data • Fecha • Date • Datum

Place here sticker or serial Nr.

• Placez ici l'autocollant ou le N° de série
• Sticker hier aukleben oder geben sie die seriennummer bekannt
• Attacare qui l'adesivo o ii numéro di matricola
• Piaats hier de sticker of reeks Nr.
• Colar 0 autocolante o numéro de série
• Colocar aqui la pegatina o numéro de série
• Placera dekalen eller serienumret här

FR - Instructions d'origine, GB - Original instructions, DE - Originalanweisungen, IT - Istruzioni originali, ES - Instrucciones originales, NL - Originele instructies, SE - Bruksanvisning i original, PT - Instruções originais.

Husqvarna

www.husqvarnacp.com

1153445-20

2009-12-29
