Intitulé	Valeur / Description
Type de produit	Tronçonneuse à essence professionnelle
Caractéristiques techniques principales	Moteur 93,6 cm³, puissance de 5,8 kW
Alimentation	Essence, mélange d'huile et d'essence
Dimensions approximatives	Longueur : 1 000 mm, Largeur : 250 mm, Hauteur : 300 mm
Poids	6,8 kg (sans chaîne ni guide)
Compatibilités	Compatible avec les chaînes de tronçonneuse HUSQVARNA 3/8" et 0,325"
Fonctions principales	Coupe de bois, élagage, abattage d'arbres
Entretien et nettoyage	Nettoyage régulier du filtre à air, affûtage de la chaîne, vérification du niveau d'huile
Pièces détachées et réparabilité	Disponibilité des pièces détachées HUSQVARNA, facilité de réparation
Sécurité	Équipement de protection individuelle recommandé, frein de chaîne, protection contre les vibrations
Informations générales	Idéale pour les professionnels et les utilisateurs expérimentés, garantie de 2 ans

FOIRE AUX QUESTIONS - 3120XP HUSQVARNA

Comment démarrer la tronçonneuse HUSQVARNA 3120XP ?

Assurez-vous que le contact est en position 'on'. Actionnez la pompe à carburant plusieurs fois, puis tirez sur le cordon de démarrage tout en maintenant la tronçonneuse au sol avec le frein de chaîne activé.

Que faire si la tronçonneuse ne démarre pas ?

Vérifiez le niveau de carburant et assurez-vous qu'il n'y a pas de fuites. Contrôlez également la bougie d'allumage et le filtre à air. Remplacez les pièces défectueuses si nécessaire.

Comment affûter la chaîne de la HUSQVARNA 3120XP ?

Utilisez une lime ronde de diamètre approprié pour la chaîne. Affûtez chaque dent en suivant l'angle recommandé de 30°, et assurez-vous que toutes les dents sont affûtées de manière uniforme.

Pourquoi la chaîne ne tourne-t-elle pas pendant l'utilisation ?

Cela peut être dû à un frein de chaîne activé, une chaîne mal ajustée ou une chaîne endommagée. Vérifiez ces éléments et ajustez ou remplacez la chaîne si nécessaire.

Quel est le mélange de carburant recommandé pour la HUSQVARNA 3120XP ?

Utilisez un mélange de carburant de 50:1, composé de 1 part d'huile deux temps pour 50 parts d'essence sans plomb.

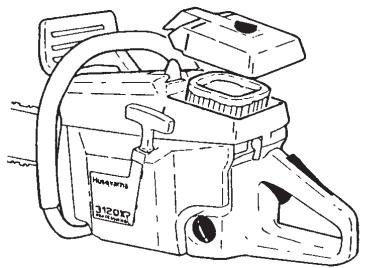

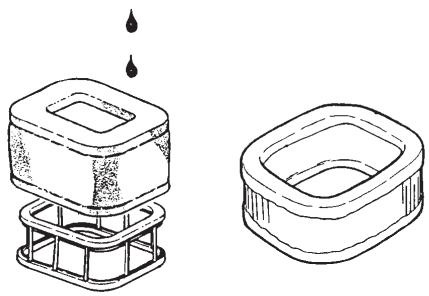

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre, sortez le filtre à air et nettoyez-le avec de l'eau et du savon doux. Laissez sécher complètement avant de le réinstaller.

Que faire si la tronçonneuse surchauffe ?

Vérifiez la circulation de l'air autour du moteur, nettoyez le filtre à air et assurez-vous que la chaîne est correctement lubrifiée. Évitez de travailler à des vitesses élevées pendant de longues périodes.

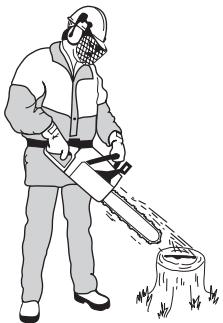

Comment lubrifier la chaîne de la tronçonneuse ?

Assurez-vous que le réservoir d'huile est plein. La tronçonneuse doit être en marche pour permettre à l'huile d'être distribuée sur la chaîne. Vérifiez régulièrement l'huile pendant l'utilisation.

Quelle est la longueur de guide recommandée pour la HUSQVARNA 3120XP ?

La HUSQVARNA 3120XP est compatible avec des longueurs de guide allant de 50 cm à 100 cm, selon vos besoins de coupe.

Comment stocker la tronçonneuse correctement ?

Videz le réservoir de carburant, nettoyez la tronçonneuse, et stockez-la dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

MODE D'EMPLOI 3120XP HUSQVARNA

Manuel d'utilisation 3120XP

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Explication des symboles

AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l'utilisateur ou une tierce personne.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser:

Casque de protection homologué - Protecteurs d'oreilles homologues Lunettes protectrices ou visière

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Remplissage d'essence.

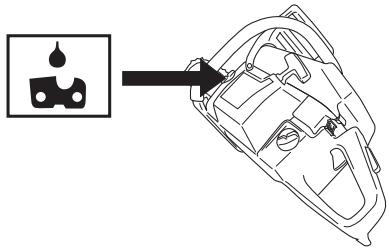

Remplissage d'huile et réglage du débit d'huile.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Explication des symboles

Explication des symboles 2

Sommaire

Sommaire 3

Mesures à prendre avant de mettre en usage une tronconnée neuve 3

Instructions de sécurité

Équipement de protection personnelle 4

Équipement de sécurité de la machine 4

Contrôle, maintenance et entretien des équipements de sécurité de la machine 7

Équipement de coupe 9

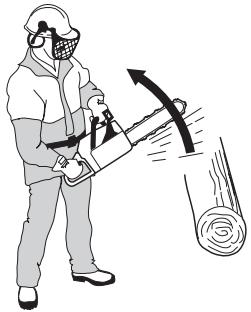

Mesures anti-rebond 15

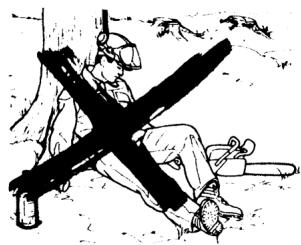

Instructions générales de sécurité 16

Méthodes de travail 17

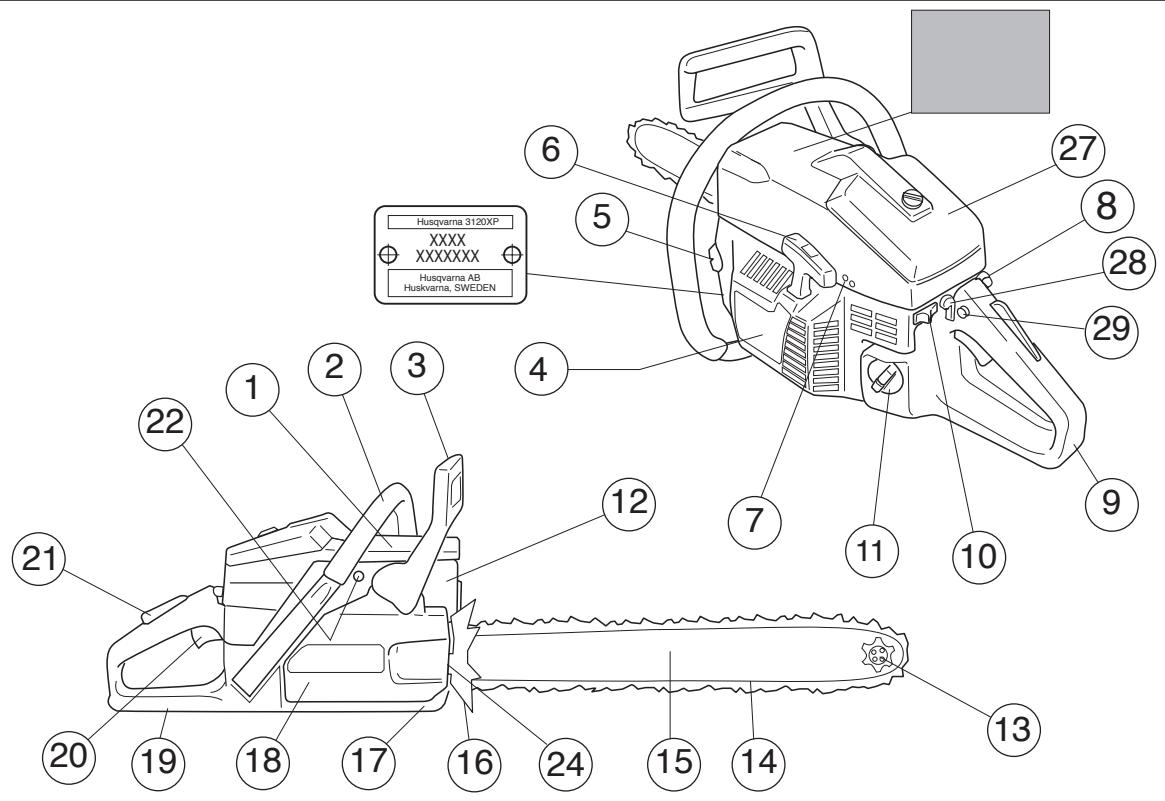

Quels sont les composants de la tronçonneuse? 23

Montage

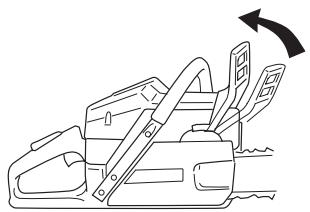

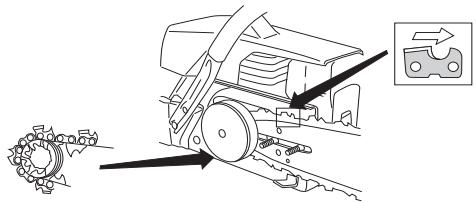

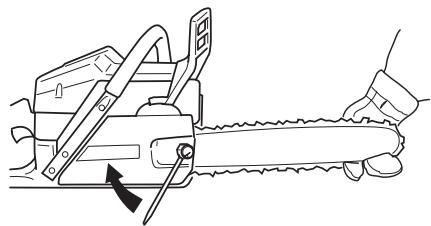

Montage du guide-chaîne et de la chaîne 24

Manipulation du carburant

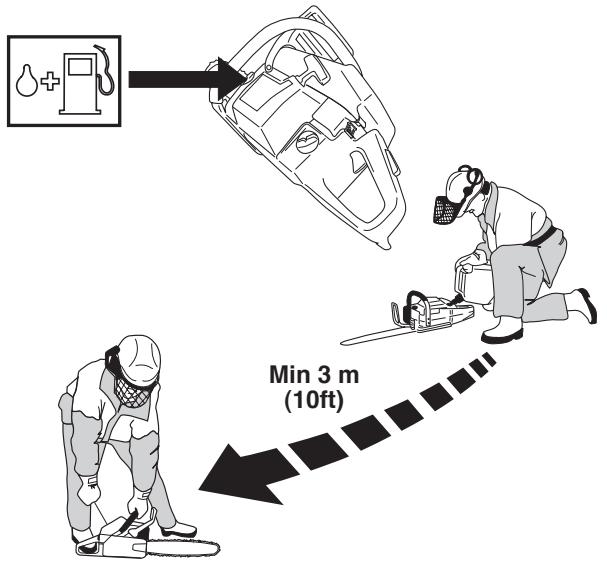

Carburant 25

Démarrage et arrêt

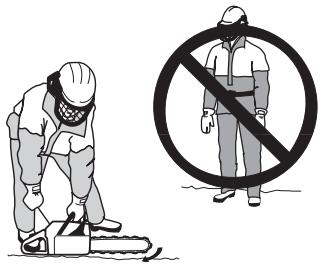

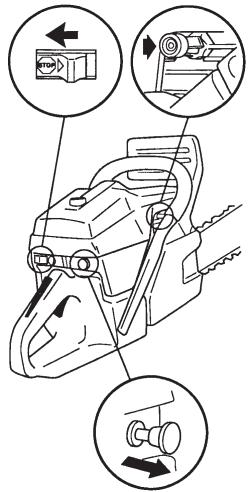

Démarrage et arrêt 27

Entretien

Carburateur 29

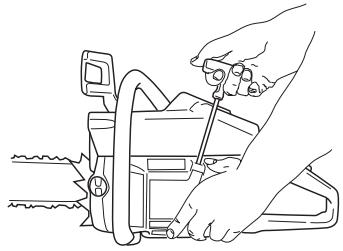

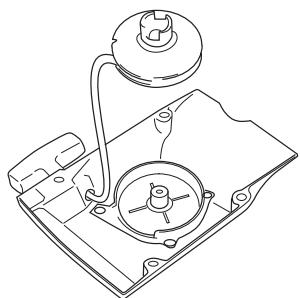

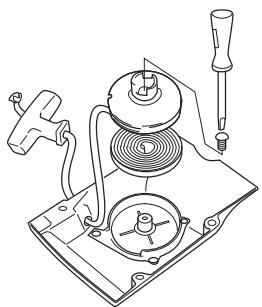

Lanceur 30

Filtre à air 31

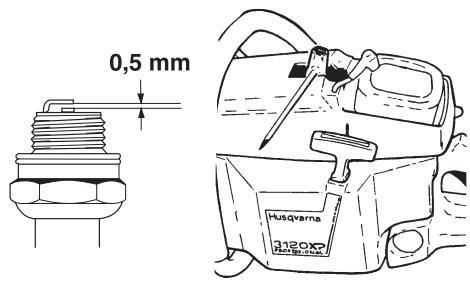

Bougie 31

Silencieux 32

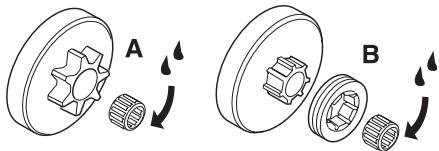

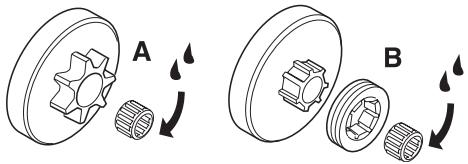

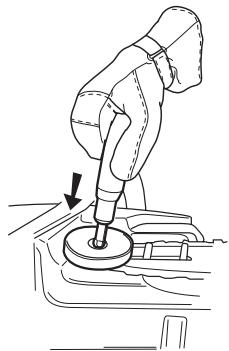

Graissage du roulement à aiguilles 32

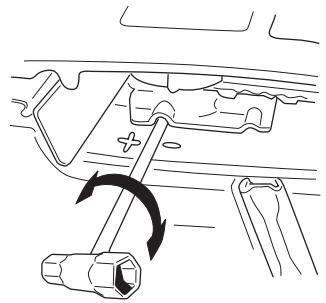

Réglage de la pompe à huile 32

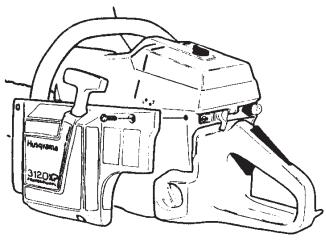

Système de refroidissement 33

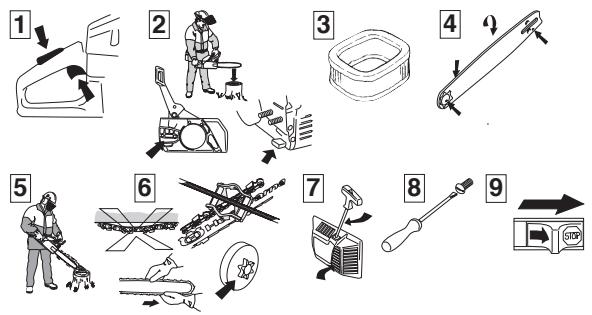

Entretien quotidien 33

Entretien hebdomadaire 33

Entretien mensuel 33

Caractéristiques techniques 34

Combinaisons guide-chaine et chaîne 35

Assurance de conformité UE 35

Mesures à prendre avant de mettre en usage une tronçonneuse neuve

• Lire attentivement le manuel d'utilisation.
• Vérifier le montage et le réglage de l'outil de coupe. Voir les instructions au chapitre Montage.
• Faire le plein, démarrer la tronçonneuse et contrôler le réglage du carburateur. Voir les instructions sous Manipulation du carburant, Démarrage et arrêt, et Carburateur.
• Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité suffisante d'huile de chaîne. Voir les instructions au chapitre Lubrification de l'équipement de coupe.

IMPORTANT! Un réglage de carburateur trop pauvre multiplie le risque de panne de moteur. Un filtre à air mal entretenu provoque un dépôt sur la bougie et gêne le démarrage. Une chaîne mal ajustée augmente l'usure de la chaîne ou risque d'endommager le guide-chaîne, le pignon et la chaîne.

AVERTISSEMENT! Ne jamais modifier sous quelque prétexte que ce soit la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Équipement de protection personnelle

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l'utilisateur.

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirir un équipement ajustat.

AVERTISSEMENT! Une exposition continue ou prolongée à des niveaux sonores élevés peut causer des lésions auditives permanentes. Toujours porter des protecteurs d'oreilles agréés lors de l'utilisation d'une tronçonneuse.

Casque de protection - Protecteur d'oreilles Lunettes protectrices ou visière

Gants protecteurs anti-chaine

• Pantalons de protection avec protection anti-chaine sur les jambes

• Bottes avec protection anti-chaine, embout acier et semelle antidérapante

Porter des vêtements près du corps et ne risquant pas de générer les mouvements.

• Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.

Frein de chaîne avec arceau protecteur

• Blocage de l'accélération

• Câble de chaîne

Protection de la main droite

• Equipement de coupe. Voir les instructions au chapitre Equipement de coupe.

Frein de chaîne avec arceau protecteur

La tronconneuse est équipée d'un frein de chaîne destiné à bloquer automatiquement la chaîne en cas de rebond. Il réduit le risque d'accidents mais il appartient à l'utilisateur de les prévenir.

Observer la plus grande prudence en utilisant la tronconneuse et s'assurer que la zone de rebond du guide-chaîne ne touche rien.

• Le frein de châne (A) peut être activé manuellement (avec la main gauche) ou par inertie (poids oscillant par rapport à la tronconneuse). Sur la plupart de nos modèles, c'est l'arceau protecteur qui fait office de contrepoids au sens du rebond.

Pousser l'arceau (B) vers l'avant pour activer le frein de chaîne.

Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d'entraînement de la chaîne (D) (le tambour d'embrayage).

L'arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.

• Le frein de chaîne sert de frein de stationnement pour des arrêts de courte durée et pour le transport. Le frein de chaîne réduit donc non seulement les risques d'accident en cas de rebond mais, activé manuellement, il permet aussi d'empêcher des accidents en cas de contact accidentel entre la chaîne et l'utilisateur ou des tiers.

• Tirer l'arceau vers l'arrière contre la poignée avant pour désactiver le frein de chaîne.

• Un rebond peut être rapide et très violent. Toutefois, la plupart des rebonds sont courts et n'activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.

• Le mode d'activation du frein de chaîne (manuel ou automatique par inertie) dépend de l'ampleur du rebond et de la position de la tronçonneuse par rapport à l'objet rencontrés par la zone de danger du guide.

En cas de rebond violent et si la zone de danger du guide se trouve le plus loin possible de l'utilisateur, le frein de chaîne est activé par la fonction d'inertie par l'intermédiaire du contrepoids (inertie) dans le sens du rebond.

En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l'utilisateur, le frein de chaîne est activé manuellement par la main gauche.

• En position d'abattage, la main gauche tient fermement la poignée avant et il n'est donc pas possible d'activer manuellement le frein de chaîne. Dans cette position, c-à-d. quand la main gauche ne peut pas activer l'arceau protecteur, le frein de chaîne ne peut être activé que par inertie.

La fonction d'activation par inertie présente de grands avantages mais uniquement sous certaines conditions (voir le point ci-dessus).

Blocage de l'accélération

Le blocage de l'accélération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l'accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l'accélération et le cliquet reviennent en position initiale. Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le ralenti.

Capteur de chaîne

Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s'est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).

Protection de la main droite

La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de générer la prise sur la poignée arrête.

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Les vibrations se produisent lors de toute utilisation sont dues à un contact irrégulier entre la chaîne et la pièce à scier durant le sciage.

Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente. Voir les instructions au chapitre Équipement de coupe.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées. Le corps de la tronçonneuse, y compris l'équipement de coupe, est suspendu à l'unité poignées par l'intermédiaire de blocs anti-vibrants.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Silencieux

Le silencieux est donc pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur.

AVERTISSEMENT! Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériel inflammables!

Dans les climats chauds et secs, les risques d'incendie de forêt sont élevés. Ces régions sont souvent soumises à des lois et réglementations exigeant notamment que le silencieux soit équipé d'une grille pare-étincelles homologué.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

AVERTISSEMENT! Durant l'utilisation et un certain temps après, le silencieux est très chaud. Ne pas toucher le silencieux s'il est chaud!

Contrôle, maintenance et entretien des équipements de sécurité de la machine

AVERTISSEMENT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

Contrôle de l'usure du ruban de frein

Nettoyer le frein de chaîne et le tambour d'embrayage (copeaux, résine, saletés). La saleté et l'usure compromettent le bon fonctionnement du frein.

Vérifier régulièrement le ruban qui doit avoir au moins 0,6 mm d'épaisseur à son point le plus usé.

Contrôle de l'arceau protecteur

Vérifier que l'arceau est intact et sans aucun défaut apparent tel que fissures.

Actionner l'arceau d'avant en arrêté pour s'assurer qu'il se meurt librement et qu'il est solidement fixé à son articulation dans le carter d'embrayage.

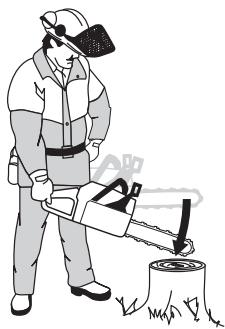

Contrôle de la fonction d'inertie

Tenir la tronçonneuse au-dessus d'une souche ou d'un objet dur. Lâcher la poignée avant et laisser la tronçonneuse tomber de son propre poids, pivotant autour de la poignée arrière, contre l'objet.

Dès que le nez du guide rencontre l'obstacle, le frein doit se déclencher automatiquement.

Contrôle de l'effet de freinage

Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.

Instructions de sécurité

Tenir fermement la tronconnéeuse des deux mains, les doigts et le pouce épousant bien les poignées.

Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l'arceau protecteur. Ne pas lâcher la poignée avant. La chaîne doit s'arrêter immédiatement.

Blocage de l'accélération

• Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

• Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.

• Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.

• Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l'accélération et s'assurer que la chaîne s'arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.

Capteur de chaîne

Vérifier que le capteur de chaîne est en bon état et qu'il est bien fixé dans le corps de la tronçonneuse.

Protection de la main droite

S'assurer que la protection de la main droite est intacte et sans défauts visibles tels que fissures, etc.

Système anti-vibrations

Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations.

S'assurer que les éléments sont bien fixés entre le moteur et les poignées.

Bouton d'arrêt

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est en position d'arrêt.

Silencieux

Ne jamais utiliser une machine dont le silencieux est défectueux.

Vérifier régulièrement la fixation du silencieux dans la machine.

Si le silencieux comporte une grille pare-étincelles, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

Ne jamais utiliser un silencieux sans pare-étincelles ou avec un pare-étincelles défectueux.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Équipement de coupe

Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct :

• Réduire le risque de rebond de la machine.
• Réduire le risque de chaîne sautée ou de rupture de chaîne. Obtenir la meilleure coupe possible. Augmenter la durée de vie de l'équipement de coupe.

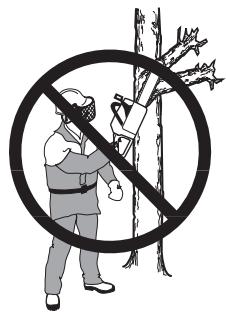

Règles élémentaires

• N'utiliser que l'équipement de coupe recommandé! Voir le chapitre Caractéristiques techniques.

Veiller à ce que les dents de la chaine soient toujours bien affûtées! Suivre les instructions et utiliser le gabarit d'affutage recommendé. Une chaine émoussée ou endommagée augmente le risque d'accidents.

• Veiller à travailler avec une profondeur de dent correcte! Suivre les instructions et utiliser la jauge de profondeur recommandée. Une profondeur trop importante augmente le risque de rebond.

Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insuffisante

• Maintenir l'équipement de coupe bien lubrifié et bien entretenu! Un équipement insuffisamment lubrifié augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.

Équipement de coupe anti-rebond

AVERTISSEMENT! Un équipement de coupe défectueux ou une mauvaise combinaison chaîne et guide-chaîne augmentent le risque de rebond! N'utiliser que les combinaisons chaîne et guide-chaîne recommandées. Voir le chapitre Caractéristiques techniques.

La seule manière d'éviter un rebond est de s'assurer que la zone de danger du nez du guide n'entre jamais en contact avec un objet.

L'utilisation d'un équipement de coupe avec fonction anti-rebond "intégrée" et un affutage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.

Guide-chaine

Plus le rayon du nez est court, plus le risque de rebond est limité.

Chaîne

Une chaîne compte un certain nombre de maillons, tant en modulo standard qu'en version anti-rebond.

	Inexistant	Standard	Anti-rebond
Maillon coupant
Maillon entraineur
Maillon létéal

En combinant ces maillons de différentes façons, il est possible d'obtenir un taux de réduction de rebond plus ou moins élevé. En tenant compte uniquement du taux de réduction de rebond de la chaîne, il en existe quatre types.

Taux de réduction de rebond	Maillon coupant	Maillon entraineur	Maillon latéral
Petit
Standard
Grand
Très grand

Terminologie concernant le guide-chaine et la chaîne

Quand l'équipement de coupe livré avec la tronçonneuse est usé et doit être remplacé, n'utiliser que les accessoires recommandés (guide-chaine et chaîne). Voir le chapitre Caractéristiques techniques.

Guide-chaine

• Longueur (pouces)

• Nombre de dents par pignon (T). Nombre réduit = petit rayon = tendance au rebond limite.

• Pas de chaîne (pouces). Le pignon du nez et le pignon d'entraînement doivent correspondre à l'espace entre les maillons.

• Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.

Largeur de gorge du guide-chaine (mm/pouces). Celle-ci doit correspondre à la largeur des maillons entraîneurs de la chaine.

• Trou de graissage de chaîne et trou du tenseur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.

Chaîne

• Pas de chaîne (= pitch) (pouce)

Largeur du mailon entraineur (mm/pouces)

• Nombre de mailles entraineurs (pce)

Taux de réduction de rebond. La seule indication sur le taux de réduction de rebond d'une tronçonneuse est la désignation de la chaîne. Voir au chapitre Caractéristiques techniques quels numéros de désignation correspondant aux différents modèles de tronçonneuse.

Affutage et réglage de profondeur de la chaîne

AVERTISSEMENT! Une chaine mal affutée augmente le risque de rebond!

Généralités concernant l'affutage des dents

• Ne jamais utiliser une tronçonneuse dont les dents sont émoussées. Une chaine est émoussée quand les dents de la chaine doivent être forcées contre le bois et les copeaux sont très petits. Une chaine très usée ne produit pas de copeaux du tout. Le seul résultat est de la sciure.
• Une chaîne bien affûtée entame le bois par elle-même et sans forcer, laissant de gros et longs copeaux.

• La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur de profondeur (B). L'espace entre les deux détermine la profondeur de coupe.

En affûtant la dent, il faut tenir compte de 5 dimensions.

1 Angle d'affutage

2 Angle d'impact

3 Position de la lime

4 Diamètre de la lime ronde

5 Profondeur d'affutage

Affûter une chaîne sans outils spéciaux est très difficile. Il est donc recommandé d'utiliser notre gabarit. Il assure un affûtage de coupe maximal et une réduction optimale du risque de rebond.

Voir au chapitre Caractéristiques techniques les paramètres concernant le modèle de chaîne correspondant à la tronçonneuse utilisée.

AVERTISSEMENT! Négliger les paramètres d'affutage suivants augmente nettement le risque de rebond:

Angle d'affutage trop grand

Angle d'impact trop petit

Diamètre de lime trop petit

Affutage de la dent

Cette opération nécessite une lime ronde et un gabarit. Voir, au chapitre Caractéristiques techniques, les paramètres concernant le diamètre de lime et le gabarit correspondant à la chaîne utilisée.

• S'assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l'affûtage de la chaîne.

• Toujours limer de l'intérieur de la dent vers l'extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l'autre côté.

• Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (0,16"), la chaîne est usée et doit être remplacée.

Généralités sur le réglage de la profondeur

• Quand la dent est affûtée, sa profondeur de coupe diminue. Pour conserver une capacité de coupe maximale, le limiteur de profondeur doit être placé sur le niveau recommandé.

Voir au chapitre Caractéristiques techniques, les cotes de profondeur correspondant à la chaîne utilisée.

• Sur le modèle de maillon avec réduction de rebond, le bord avant du limiteur de profondeur est arrondi. Cette caractéristique doit être soigneusement conservée lors de l'affutage.

• Nous recommandons l'utilisation de la jauge de profondeur qui permet à la fois un affutage correct et préserve la forme arrondie du bord avant du limiteur de profondeur.

AVERTISSEMENT! Une profondeur excessive augmente le risque de rebond!

Réglage de la profondeur

• Le réglage de la profondeur doit être effectué sur des dents nouvellement affûtées. Un réglage de profondeur est recommandé tous les trois affûtages. REMARQUE! Cette recommandation suppose que la longueur des dents n'est pas anormalement réduite.
• Le réglage de la profondeur nécessite une lime plate et un gabarit de profondeur.

• Placer le gabarit sur le limiteur de profondeur.

• Placer la lime plate sur la partie dépassante du limiteur de profondeur et limer la partie superflue. Quand aucune résistance ne se fait sentir, le limiteur est à la hauteur correcte.

Tension de la chaîne

AVERTISSEMENT! Une tension insuffisante de la chaîne augmente le risque que la chaîne saute et donc de blessures graves, voire mortelles.

Plus on utilise une chaîne, plus elle s'allonge. L'équipement de coupe doit être réglé après une telle altération.

La tension de la chaîne doit être contrôlée après chaque plein d'essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent.

La vis du tendeur de chaîne peut être placée différemment sur nos différents modèles de tronçonneuse. Voir au chapitre Quels sont les composants? pour comparer avec le modèle utilisé.

En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.

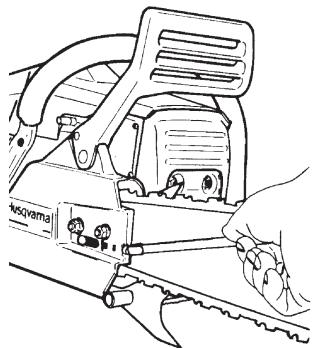

• Déserrer les écrous du guide-châine fixant le carter d'embrayage/frein de châine. Utiliser une clé universelle. Serrer ensuite les écrous du guide-châine à fond manuellement.

• Soulever le nez du guide et tendre la châîne en serrant la vis du tendeur de châîne avec la clé universelle. Tendre la châîne jusqu'à ce qu'elle ne soit plus molle sous le guide.

• Avec la clé universelle, serrer les écrous du guide-châîne tout en tenant levé le nez du guide. S'assurer que la châîne peut tourner manuellement et ne pend pas sous le guide.

Lubrification de l'équipement de coupe

AVERTISSEMENT! Une lubrification insuffisante de l'équipement de coupe augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.

Huile de chaîne de tronçonneuse

L'huile de chaîne doit bien adhérer à la chaîne et posséder d'excellentes qualités de fluidité par tous les temps, aussi bien en été qu'en hiver.

En tant que fabricant de tronconiennes, nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l'utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l'environnement. Si notre huile de chaîne n'est pas disponible, nous recommandons l'utilisation d'une huile de chaîne ordinaire.

Si aucune huile spécialement destinée à la lubrification des chaînes n'est disponible, on peut utiliser de l'huile de transmission EP 90.

Ne jamais utiliser de l'huile usagée! C'est dangereux pour l'utilisateur, pour la machine et pour l'environnement.

Remplissage d'huile de chaîne

• Toutes nos tronçonneuses sont dotées d'un dispositif de lubrification automatique de la chaîne. Certains modèles ont également un débit régulable.

Le réservoir à huile de chaîne et le réservoir à essence sont dimensionnés de telle sorte que le moteur tombe en panne d'essence avant l'épuisement de l'huile de chaîne. La chaîne ne risque donc jamais de tourner sans huile.

Cette sécurité suppose l'utilisation d'une huile de chaîne appropriée (une huile trop fluide viderait le réservoir d'huile avant l'essence), que le carburateur est bien réglé (un réglage trop pauvre empêcherait le carburant de s'épuiser avant l'huile) et que l'équipement de coupe est bien choisi (un guide-chaîne long demande davantage d'huile de chaîne). Les modèles de tronçonneuse avec pompe à débit régulable exigent les mêmes précautions.

Contrôle de la lubrification de la chaîne

Vérifier la lubrification à chaque plein d'essence.

Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l'objet clair doit nettement présenter un film d'huile en forme de ruban.

En cas de mauvais fonctionnement de la lubrification de la chaîne:

• Vérifier que le canal de graissage du guide-chaine est bien ouvert. Le nettoyer au besoin.

• S'assurer que la gorge du guide est propre. La nettoyer au besoin.

• Vérifier que le pignon d'uneuze tourne librement et que l'orifice de graissage est propre. Nettoyer et graisser au besoin.

Si, après les contrôles et mesures ci-dessus, la lubrification de la chaîne n'est always pas satisfaisante, s'adresser obligatoirement à un atelier spécialisé.

Graissage du pignon d'entraînement du guide

Lubrifier le pignon du guide à chaque plein d'essence. Utiliser pour cela une burette spéciale et une graisse pour roulement de bonne qualité.

Graissage du roulement à aiguilles

Le tambour d'embrayage est muni de l'un des pignons d'entraînement suivants:

A Spur (soudé sur le tambour) B Rim (remplaçable)

Ces deux types de pignon comportent au niveau de l'arbre de sortie un roulement à aiguilles qui doit être graissé régulièrement (1 fois par). REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l'huile moteur.

Contrôle de l'usure de l'équipement de coupe

Vérifier quotidiennement l'état de la chaîne et s'assurer:

• Que les rivets et les maillons ne comportent pas de fissures.
• Que la chaîne n'est pas raide.
• Que les rivets et les maillons ne sont pas anormalement usés.

Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d'usure.

Si la hauteur de dent est inférieure à 4 mm, la chaîne est usée et doit être remplacée.

Pignon d'entraînement

Le tambour d'embrayage est muni de l'un des pignons d'entraînement suivants:

A Spur (soudé sur le tambour) B Rim (remplaçable)

Vérifier régulièrement le degré d'usure du pignon. Le remplaçer en cas d'usure excessive. Le pignon doit être remplacé en même temps que la chaîne.

Guide-chaine

Vérifier régulièrement:

Qu'il n'y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin.

• Que la gorge du guide n'est pas anormalement usée. Remplacer le guide si nécessaire.

• Que le nez n'est pas anormalement ou irrégulièrement usé. Si un creux s'est formé à l'extrémité du rayon du nez (bord inférieur), la chaîne n'était pas suffisamment tendue.

• Retourner le guide quotidiennement pour assurer une durée de vie optimale.

AVERTISSEMENT! La plupart des accidents surviennent quand la chaine de la tronconenne touche l'utilisateur.

Utiliser les équipements de protection personnelle. Voir au chapitre Equipement de protection personnelle.

L'utilisateur se doit d'éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures anti-rebond, Équipement de coupe et Méthodes de travail.

Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.

Utiliser les équipements de coupe recommandés et en vérifier le bon état. Voir le chapitre Méthodes de travail.

Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir les chapitres Méthodes de travail et Instructions générales de sécurité.

Mesures anti-rebond

AVERTISSEMENT! Un rebond peut être soudain, rapide et violent et renvoyer la tronçonneuse, le guide-chaine et la chaîne en direction de l'utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. Il convient donc de comprendre les raisons d'un rebond afin de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent.

Qu'est-ce qu'un rebond ?

Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaine (la zone de rebond) touche un objet quelconque.

Le rebond se produit toujours dans le plan du guide-chaine. En général, tronçonneuse et guide-chaine sont reliés simultanément en direction de l'utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaine touche un objet quelconque.

Le rebond ne peut se produire que quand la pointe ou nez du guide-chaine (zone de rebond) touche un objet quelconque.

Règles élémentaires

1 En complétant ce qu'il consiste et comment se produit un rebond, il est possible de limiter et même d'éliminer l'effet de surprise qui augmente le risque d'accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents. 2 Toujours tenir la tronçonneuse fermement des deux mains, la main droite sur la poignée arrêté, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la tronçonneuse dans cette position, que l'on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à contrôler la tronçonneuse.

Ne pas lâcher les poignées!

La plupart des accidents dus à un rebond se produisent lors de l'élagage. Se tenir fermement sur les jambes et s'assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l'équilibre.

Par manque d'attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.

4 Ne jamais se servir de la tronçonneuse à un niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-châne. Ne jamais tenir la tronçonneuse d'une seule main!

5 Afin de conserver le contrôle de la tronçonneuse, toujours conserver une position stable. Ne jamais travailler sur une échelle, dans un arbre ou sur tout autre support ne garantissant pas une bonne sécurité.

6 Toujours travailler à la vitesse maximale, c'est-à-dire à plein régime. 7 Observer la plus grande prudence en utilisant le tranchant supérieur du guide-chaine, c'est-à-dire en sciant la pièce par en dessous (de bas en haut). Ceci s'appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l'utilisateur.

8 Il importe de résister à la poussée en arrêté du guide-chaine. En effet, si le guide-chaine est repoussé suffisamment en arrêté pour que la zone de rebond du nez se trouve en contact avec l'arbre, un rebond peut se produire.

Le tronconnage avec la partie inférieure de la chaîne, c'est-à-dire par dessus (de haut en bas), s'appelle méthode "poussée". La tronconnexe est attirée vers l'arbre et le bord avant de la tronconnexe devient un appui naturel contre l'arbre. Dans ce cas, l'utilisateur contrôle meieux à la fois sa tronconnexe et la zone de rebond du nez.

9 Suivre les instructions du fabricant relatives à l'affutage et à l'entretien. Lors du remplacement du guide et de la châne, n'utiliser que les combinaisons chaîne et guide-châne recommendées. Voir aux chapitres Equipement de coupe et Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe défectueux ou une chaîne mal affûtée augmentent le risque de rebond, de même qu'une mauvaise combinaison chaîne et guide-chaine!

Instructions générales de sécurité

• La tronçonneuse est destinée à ne couper que du bois. Le seul accessoire autorisé est la combinaison guide-chaine et chaine recommandée par le fabricant, voir le chapitre Caractéristiques techniques.
• Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Utiliser les équipements de protection personnelle. Voir au chapitre Equipement de protection personnelle. - Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. - Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.

• N'utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe défectueux ou une chaîne mal affûtée augmentent le risque d'accident. Une mauvaise combinaison chaîne et guide-chaîne augmente également le risque d'accident.

Avant chaque utilisation:

1 Contrôle que le frein de chaîne fonctionne correctement et n'est pas endommagé. Voir les instructions au chapitre Contrôle du frein de chaîne. 2 Contrôler que la protection arrêté de la main droite n'est pas endommagée. 3 Contrôler que le blocage de l'accelération fonctionne correctement et n'est pas endommagé. 4 Contrôler que le contact de démarriage et d'arrêt fonctionne correctement et n'est pas endommagé. 5 Contrôler que toutes les poignées ne comportent pas d'huile. 6 Contrôler que le système anti-vibrations fonctionne correctement et n'est pas endommagé. 7 Contrôler que le silencieux est bien attaché et qu'il n'est pas endommagé. 8 Contrôler que tous les éléments de la tronçonneuse sont serrés et qu'ils ne sont ni endommagés ni absents. 9 Contrôler que le capteur de châîne est bien en place et qu'il n'est pas endommagé.

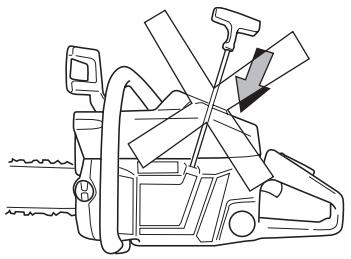

Démarrage

AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

• Ne jamais démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas correctement montés.

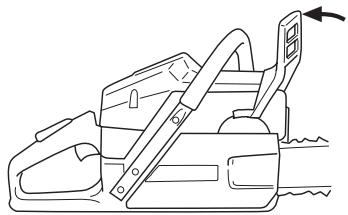

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage. Ne jamais démarrer la tronçonneuse en la tenant en l'air. Cette méthode est très dangereuse dans la mesure où l'utilisateur risque de perdre facilement le contrôle de la tronçonneuse. Voir les instructions au chapitre Démarrage.

• Ne pas mettre la machine en marche si le guide-chaine, la chaîne et l'embrayage ne sont pas correctement montés. Voir au chapitre Montage.
• Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs.

• S'assurer que la zone de travail est bien dégagée et qu'aucune personne et chaque animal ne risquent d'entrer en contact avec l'équipement de coupe.

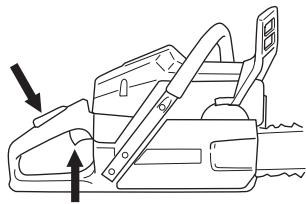

• Poser la tronçonneuse au sol, le pied droit passé dans la poignée arrière. Tenir solidement la poignée avant avec la main gauche. S'assurer que la tronçonneuse est bien d'aplomb et que la chaîne ne touche ni le sol ni un objet proche. Saisir ensuite la poignée du lanceur de la main droite et tirer sur la corde. Ne jamais enrouler la corde du lanceur autour de la main.

Sécurité carburant

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inflammables. Observer la plus grande prudence en manipulant le carburant et l'huile de chaîne. Penser au risque d'explosion, d'incendie ou d'empoisonnement.

• Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne. Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).

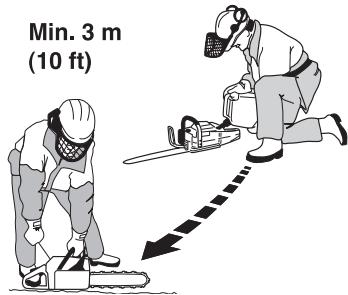

• Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endroit où a été fait le plein.

• Ne jamais démarrer la machine:

1 Si du carburant ou de l'huile de chaîne ont été répandus sur la machine. Essuyer soignement toute trace et laisser les restes d'essence s'évaporer. 2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon. 3 S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou flamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc.
• Lors du remisage du carburant, n'utiliser que des récipients spécialement destinés à contenir du carburant.
• En cas de longues périodes de remisage ou de transport de la tronconneuse, les réservoirs de carburant et d'huile devront être vidés. Pour se débarrasser du surplus, s'adresser à la station-service la plus proche.
• Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

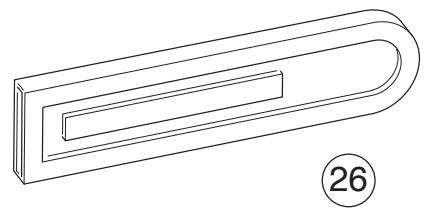

• Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.

Méthodes de travail

AVERTISSEMENT! Ce chapitre traite des mesures élémentaires de sécurité à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l'atelier d'entretien ou à un utilisateur expérimenté. L'utilisateur doit éviter d'utiliser la machine s'il ne se sent pas suffisamment qualifié pour le travail à effectuer!

Avant d'utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l'éviter. Voir au chapitre Mesures anti-rebond.

Avant d'utiliser la tronconenne, il faut connaître les différences entre les deux méthodes de sciage : sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir au chapitre Mesures anti-rebond.

Règles élémentaires de sécurité

• Bien observer la zone de travail:
• S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l'utilisateur de la machine.
• S'assurer que les susnommés ne risquent pas d'entrer en contact avec la chaîne de la tronçonneuse ou d'être blessés par la chute de l'arbre coupé.

Observer les règles ci-dessus mais ne jamais utiliser une tronçonneuse sans s'assurer la possibilité de pouvoir appeler à l'aide en cas d'accident.

• Ne pas travailler par mauvais temps : brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux : sol glissant, direction de chute d'arbre modifiée, etc.
• Observer la plus grande prudence en élaguant les petites branches et éviter de scier un bosquet (ou plusieurs branchettes en même temps). Les branchettes peuvent se coincer dans la chaîne, être projetées vers l'utilisateur et causer des blessures personnelles graves.

• S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu : toux, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

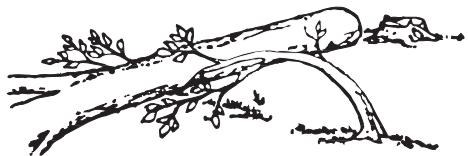

• Observer la plus grande prudence en coupant des branches ou des troncs pliés. Avant et après la coupe, une branche ou un tronc pliés peuvent revenir d'un seul coup en position initiale et (en cas de mauvais positionnement de l'utilisateur et de l'entaille) heurter

l'utilisateur ou la tronçonneuse avec la perte de contrôle qui s'ensuit. Ces deux situations peuvent être à l'origine de blessures graves.

Pour se déplacer, bloquer la chaîne avec le frein de chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l'arrière. Pour un transport prolongé, utiliser le fourreau du guide-chaîne.

• Ne jamais laisser sans surveillance la tronçonneuse avec le moteur en marche et sans avoir bloqué la châne avec le frein de châne. En cas de stationnement prolongé, toujours couper le moteur.

Technique de base pour la coupe

AVERTISSEMENT! Ne jamais utiliser une tronçonneuse en la tenant seulement d'une main. Une tronçonneuse ne peut pas être contrôlée en toute sécurité d'une seule main et l'utiliser risque de se couper. Toujours conserver une prise stable et ferme sur les poignées avec les deux mains.

Généralités

• Toujours travailler à plein régime!
• Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c'est-à-dire sans que le moteur ait à supporter le travail de la chaîne, risque d'endommager gravement le moteur).
• Scier de haut en bas = méthode "tirée"
• Scier de bas en haut = méthode "poussée".

Scier en utilisant la méthode "poussée" implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond.

Terminologie

Sciage = consiste à scier le tronc de part en part.

Élagage = consiste à ébrancher un arbre abattu.

Fendage = consiste à casser la pièce avant que l'entaille ne soit terminée.

Avant toute opération de sciage, observer les cinq facteurs suivants:

1 Ne pas coincer l'outil de coupe dans l'entaille.

2 Ne pas casser la pièce en cours de sciage.

3 La chaîne ne doit rencontres ni le sol ni tout autre obstacle pendant ou après le sciage.

4 Y a-t-il risque de rebond?

L'aspect du site et du terrain peut-il garantir la sécurité de la position de travail et des déplacements?

Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons : le support de la pièce avant et après le sciage et l'état de tension de la pièce.

Il est en général possible d'éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s'agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre.

AVERTISSEMENT! Si la chaîne se coince dans l'entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse.

La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.

Sciage

Le tronc est couché à même le sol. Il n'y a aucune risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage.

Couper le tronc de haut en bas. Faire attention à la fin de l'entaille pour éviter que la chaîne ne rencontre le sol. Maintenir le plein régime et se préparer à toute éventualité.

Si c'est possible (= s'il est possible de retourner le tronc), interrompre de préférence l'entaille aux 2/3 du tronc.

Retourner le tronc de manière à pouvoir couper le 1/3 restant de haut en bas.

Une extrémité du tronc repose sur un support. Risque important de fendage.

Commencer par couper le tronc par en bas (environ 1/3 du diamètre).

Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent.

Les deux extrémités du tronc reposent sur des supports.

Risque important de coinçage de la chaîne.

Commencer par couper le tronc par le haut (environ 1/3 du diamètre).

Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.

Élagage

Lors de l'élagage de branches épaisses, procéder comme pour le sciage ordinaire.

Couper les branches gênantes par étapes, une par une.

Techniques d'abattage

AVERTISSEMENT! L'abattage d'un arbre demande beaucoup d'expérience. Un utilisateur non expérimenté ne doit pas effectuer d'abattages. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise pas suffisamment!

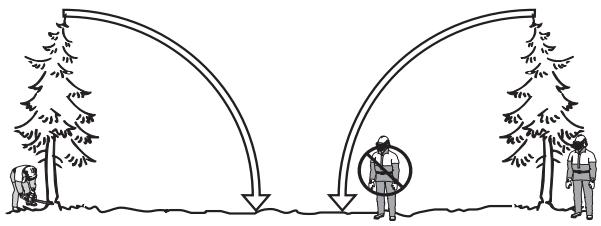

Distance de sécurité

La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d'au moins 2 1/2 fois la hauteur de l'arbre. Veiller à ce que personne ne se trouve dans la "zone dangereuse" avant et pendant l'abattage.

Sens d'abattage

Le but consiste à placer l'arbre abattu de façon à ce que l'ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail. Il convient avant tout d'éviter que l'arbre abattu ne s'accroche à un autre arbre. Voir les instructions au chapitre Solution à un abattage raté.

Après avoir décidé du sens d'abattage de l'arbre, déterminer dans quel sens l'arbre aura tendance à s'abattre naturellement.

Les facteurs déterminants sont:

L'inclinaison La courbure La direction du vent La densité des branches Le poids éventuel de la neige

Cette estimation peut amener à juger plus prudent de laisser l'arbre tomber dans son sens naturel de chute, soit que le sens d'abattage décidé paravant soit impossible à obtenir, soit qu'il constitue un danger.

Un autre facteur important (qui n'a aucune incidence sur le sens d'abattage mais concernent la sécurité), est la présence eventuelle de branches mortes ou abimées qui, en se détachant, risquent de provoquer des blessures.

AVERTISSEMENT! Lors de délicates opérations d'abattage, les protecteurs d'oreilles devront être retirés à la fin du tronçonnage afin que tout bruit ou signal d'avertissement puisse être entendu.

Émondage des branches basses et voie de retraite

Éliminer les branches basses en procédant de haut en bas et en ayant le tronc entre soi et la tronçonneuse. Ne jamais travailler plus haut que les épaules.

Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s'assurer d'une voie de retraite facile au moment de la chute. La voie de retraite doit être à l'arrière du sens de chute prévu de l'arbre.

Abattage

L'abattage est constitué de trois entailles. On procède d'abord à l'encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l'abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l'arbre de manière très précise.

Encoche

Pour effectuer l'encoché, commencer par l'entaille supérieure. Se tenir à droite de l'arbre en utilisant la méthode tirée.

Effectuer ensuite l'entaille inférieure de façon que les deux entailles correspondent.

L'encochrome doit faire 1/4 du diamètre du tronc et l'angle entre les deux entailles doit être d'au moins.

La ligne de jointure entre les deux entailles s'appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de avec le sens de chute prévu.

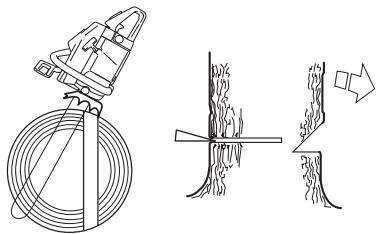

Trait de chute

Le trait de chute se fait de l'autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l'arbre et utiliser la méthode tirée.

Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l'encoche.

Placer le patin d'ébranchage (s'il y en a un monté) derrière la charnière. Scier à plein régime et enfoncer graduellement le guide-chaine dans le tronc. ATTENTION si l'arbre se déplace dans le sens opposé au sens de chute choisi. Introduire un coin ou un bras de levier dans le trait de chute dès que la profondeur de coupe le permet.

Le trait de chute doit s'achever parallèlement à l'encoche, l'espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s'appelle la charnière.

La charnière guide le tronc dans la direction de chute.

Le contrôle de la direction de chute de l'arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.

Instructions de sécurité

Une fois l'encoche et le trait de chute terminés, l'arbre commence à tomber de lui-même ou à l'aide d'un coin ou d'un bras de levier.

Nous recommandons une longueur de guide-chaine supérieure au diamètre du tronc, ce qui simplifie l'effectuation du trait de chute et de l'encoché avec un simple trait de scie. Voir aux Caractéristiques techniques les longueurs de guide-chaine recommandées pour chaque modèle de tronçonneuse.

Il existe des méthodes d'abattage spécifiques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaine. Ces méthodes comportent un risque important de choc entre la zone de rebond du guide-chaine et un objet.

AVERTISSEMENT! Il est déconseilé aux utilisateurs non expérimentés d'abattre un arbre dont le diamètre du tronc est supérieur à la longueur du guide-chaine!

Élagage

AVERTISSEMENT! La plupart des rebonds se produit lors de l'élagage! Bien observer où se trouve la zone de rebond du guide-chaine lors de la coupe des branches piées!

Se tenir bien d'aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.

Ne se déplacer qu'avec le tronc entre soi et la tronconenneuse.

Tronçonnage en rondins

Voir les instructions au chapitre Technique de base pour la coupe.

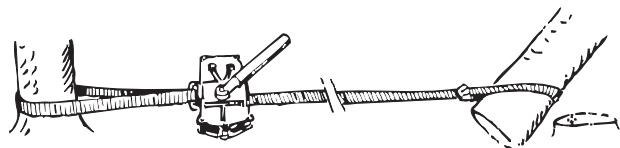

Récupération d'un arbre accroché

Décrocher un arbre coincé dans un autre peut s'avérer très dangereux et présente un grand risque d'accident.

Le plus sûr est d'utiliser un treuil.

Montez sur tracteur

Mobile

Sciage d'un arbre ou d'une branche pliés

Preparations:

Appréciera direction dans laquelle l'arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de flexion supplémentaire).

S'assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difficulté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d'avoir recours à un treuil.

Règles générales:

Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l'arbre lors de la détente.

Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur suffisants pour libérer la tension dans la branche/l'arbre et donc provoquer la cassure de la branche/de l'arbre au point de rupture.

Ne jamais scier de part en part un arbre ou une branche piés!

(25)

Quels sont les composants de la tronçonneuse?

1 Capot de cylindre 2 Poignée avant 3 Arceau protecteur 4 Lanceur 5 Réservoir d'huile pour chaîne 6 Poignée de lanceur 7 Vis de réglage du carburateur 8 Commande de starter 9 Poignée arrête 10 Bouton d'arrêt (Activation et désactivation de l'allumage.) 11 Réservoir d'essence 12 Silencieux 13 Pignon avant 14 Chaîne 15 Guide-chaine

16 Patin d'ébranchage 17 Capteur de chaîne (Bloque la chaîne en cas de rupture et de sortie du guide.) 18 Carter d'embrayage avec frein de chaîne intégré. 19 Protection de la main droite (Protège la main droite en cas de rupture ou de sortie de la chaîne.) 20 Commande de l'accélération 21 Blocage de l'accélération (Empêche toute accélération accidentelle.) 22 Décompresseur 23 Clé universelle 24 Vis de tendeur de chaîne 25 Manuel d'utilisation 26 Fourreau protecteur du guide-chaine 27 Capot de filtre à air. 28 Levier pour complément d'huile de chaîne. 29 Bouton de blocage en demi-accelération.

Montage du guide-chaine et de la chaîne

AVERTISSEMENT! Utiliser des gants pour toute manipulation de la chaîne.

S'assurer que le frein de chaîne ne s'est pas déclenché en amenant l'arceau protecteur contre l'étrier de la poignée avant.

Déposer les écrous du guide-chaine et le carter d'embrayage (frein de chaîne). Déposer la protection de transport (A).

Positionner le guide-chaine sur les écrous et l'amener à sa position la plus reculée. Placer la chaine sur le pignon d'entraînement et dans la gorge du guide-chaine. Commencer par le dessus du guide.

S'assurer que la face tranchante des dents est vers l'avant sur le dessus du guide.

Monter le carter d'embrayage et localiser le goujon de tension de la chaîne dans l'ouverture du guide. S'assurer que les maillons d'entraînement s'engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer les écrous du guide à la main.

Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l'aide de la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne pende plus sous le guide.

La chaîne est tendue correctement quand elle ne pend plus sous le guide et peut être avancée à la main sans difficulté. Serrer les écrous du guide à l'aide de la clé universelle tout en maintenant levé le pignon du guide.

La tension d'une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.

Carburant

REMARQUE! La machine est équipée d'un moteur à deux temps et doit toujours être alimentée avec un mélange essence/huile. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même les moindres erreurs au niveau de la quantité d'huile affectent sérieusement le rapport de mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d'octane minimum recommandé est de 90. Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 90, des cognements peuvent se produire. Ceci entraîne une augmentation de la température du moteur et ainsi le risque d'avaries graves du moteur. Pour les travaux utilisant un régime élevé continu (l'élagage, par ex.), il est recommandé d'utiliser un taux d'octane supérieur.

Huile deux temps

Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conçue pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%). - Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le besoin d'huile, consulter le concessionnaire. Rapport de mélange de 1:33 (3 %)-1:25 (4 %). - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau. - Ne jamais utiliser d'huile pour moteurs à quatre temps.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)	4% (1:25)
5	0,10	0,15	0,20
10	0,20	0,30	0,40
15	0,30	0,45	0,60
20	0,40	0,60	0,80

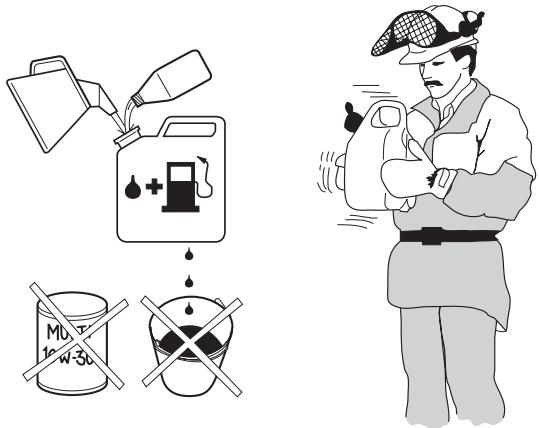

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

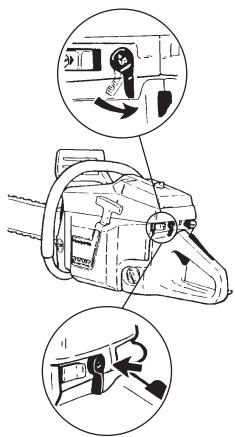

Huile pour chaîne

• La chaîne est lubrifiée automatiquement. Nous recommendons l'utilisation d'huile spéciale (huile pour chaîne), ayant une bonne adhérence.

• Dans les pays où cette huile n'est pas disponible, utiliser de l'huile de transmission EP90.
• Ne jamais utiliser d'huile usagée. Ceci endommagerait la pompe à huile, le guide-chaine et la chaîne.
• Il est important d'utiliser une huile adaptée à la température de l'air (viscosité appropriée).
• Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.
• Contacter l'atelier spécialisé pour obtenir des conseils sur le choix d'une huile de chaîne ajustée.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Ne jamais fumer ni placer d'objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.

Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d'huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de replir le réservoir. Les contenances des réservoirs de carburant et d'huile pour chaîne sont adaptées l'une à l'autre. Tous les jours faire le plein des réservoirs de carburant et d'huile à la même occasion.

Démarrage et arrêt

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l'embrayage risque de se détacher et de causer des blessures personnelles.

Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.

Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entraîner en contact avec quoi que ce soit.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail.

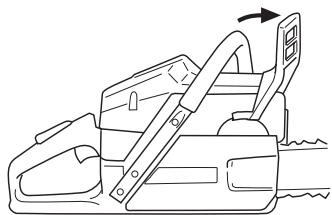

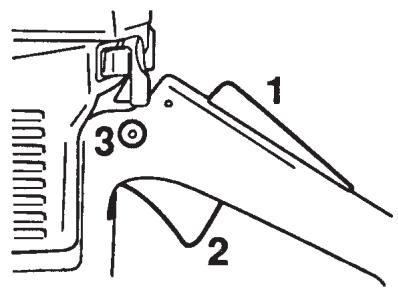

Moteur froid

Démarrage: Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l'avant.

Allumage: Pousser le bouton d'arrêt vers la gauche.

Starter: Tirer la commande de starter.

Ralenti accéléré: Enforcer le blocage d'accélérateur (1). Ouvrir entièrement la commande d'accélérateur (2). Enforcer le bouton (3).

Si la machine est équipée d'un décompresseur (A) : enforcer celui-ci pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

Moteur chaud

Suivre la même procédure que pour le démarrage moteur froid, mais sans mettre la commande de starter en position starter.

Démarrage

Saisir la poignée avant avec la main gauche. Placer le pied droit sur la partie inférieure de la poignée arrière et appuyer la tronçonneuse sur le sol. Prendre la poignée du lanceur, tirer lentement avec la main droite jusqu'à sentir une résistance (les cliquets se mettent en prise) et tirer plusieurs fois rapidement et avec force jusqu'au démarrage du moteur. Ne jamais enrouler la corde du lanceur autour de la main.

Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti le plus vite possible en déconnectant rapidement la gâchette d'accélération. De cette manière, toute usure inutile de l'embrayage, du tambour d'embrayage et de la bande de frein peut être évitée.

Enclencher la commande du starter dès que le moteur s'allume et répéter les lancements jusqu'au démarrage. Quand le moteur démarre, accélérer rapidement à fond, ce qui en même temps supprime le ralenti accéléré.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Réinitialiser le frein de chaîne en poussant la protection anti-rebond contre l'étrier de la poignée. La tronçonneuse est maintenant prête à être utilisée.

Arrêt

Pour arrêter le moteur, couper l'allumage. (Mettre le contacteur en position d'arrêt.)

Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s'assurer qu'il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l'atelier de réparation (s'il dispose d'un compte-tours) d'effectuer un réglage fin du carburateur.

Fonctionnement, réglage de base, réglage fin

AVERTISSEMENT! Le guide-chaine, la chaîne et le carter d'embrayage (frein de chaîne) doivent être montés avant le démarrage de la tronçonneuse; sinon l'embrayage risque de se détacher et de causer des blessures.

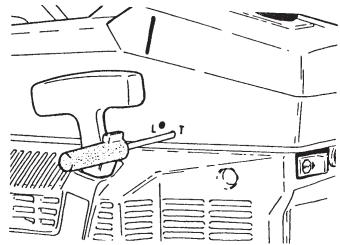

Fonctionnement

Le carburateur détermine le régime du moteur via la commande de l'accélération. C'est dans le carburateur que l'air est mélangé à l'essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué. - Le réglage du carburateur signifie que le moteur est adapté aux conditions locales telles que le climat, l'altitude, l'essence et le type d'huile deux temps. Le carburateur se règle de deux façons:

• L = Pointeau de bas régime
• T = Vis de ralenti (Le régime maximal s'obtient au moyen d'un pointeau fixe/limiteur de régime électronique).

• Le débit de carburant nécessaire par rapport au flux d'air permissible par l'ouverture de la commande d'accélération se règle au moyen du pointeau de bas régime. En tournant celui-ci dans le sens inverse, le mélange air/carburant devient plus pauvre (moins de carburant) et en le tournant dans le sens contraire, le mélange air/carburant devient plus riche (davantage de carburant). Un mélange pauvre donne un régime plus élevé et un mélange riche un régime plus bas. La vis T règle la position de la commande de l'accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d'une montre, on obtient un régime de ralenti plus haut ; si elle est tournée dans le sens contraire des aiguilles d'une montre, on obtient un régime de ralenti plus bas.

Réglage de base et rodage

Le réglage de base du carburateur est effectué à l'usine. Le réglage de base est: L = 1 tour.

Réglage fin

Une fois la tronçonneuse "rodée", le réglage fin doit s'effectuer par une personne compétente. Régler d'abord le pointeau L, puis le pointeau de ralenti T.

Régime d'emballement maximum, tr/min

Régime de ralenti, tr/min

3120XP 12000

Changement du type de carburant

Un nouveau réglage fin peut être nécessaire si la tronçonneuse, après un changement du type de carburant, se comporte différemment au démarrage, à l'accélération, au régime d'emballement, etc.

Conditions

• Toutes ces opérations de réglage doivent être effectuées avec un filtre à air propre et le carter de cylindre monté. Si le carburateur est réglé avec un filtre à air sale, on obtiendra un mélange de carburant trop pauvre au prochain nettoyage du filtre. Ceci peut endommager gravement le moteur.
• Visser prudemment le pointeau de bas régime dans le sens horaire, à fond. Le dévisser ensuite d'un tour. Le carburateur est maintenant réglé sur L = 1.
• Démarrer la machine suivant les instructions et la chauffer pendant 10 minutes. REMARQUE! Si la chaine tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d'une montre jusqu'à ce que la chaine s'arrête.
• Placer la machine sur une surface plane, le guide-chaine pointant dans la direction opposée par rapport à l'utilisateur et en évitant que le guide-chaine et la chaine ne touchent la surface plane ou tout autre objet.

Pointeau l de bas régime

Chercher le régime de ralenti maximum en vissant et devissant lentement le pointeau de bas régime. Une fois le régime maximum atteint, dévisser le pointeau L de 1/4 tour.

REMARQUE! Si la chaîne tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d'une montre jusqu'à ce que la chaîne s'arrête.

Le ralenti se règle avec la vis repérée T. Si un réglage est nécessaire, tourner la vis T dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne commence à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d'une montre jusqu'à l'arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions sans entraîner la chaîne, en offrant une marge confortable avant la mise en rotation de la chaîne.

AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne soit entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu'elle n'est pas correctement réglée ou réparée.

Pointeau h de haut régime

Cette tronçonneuse est équipée d'un carburateur muni d'un pointeau de haut régime fixe intégré.

REMARQUE! Un limiteur de régime intégré à l'allumage maintient le régime maximal à 12000 tr/min. C'est pourquoi, une modification du pointeau n'agit pas sur le régime maximal. Le pointeau de haut régime agit sur la puissance de la tronçonneuse.

REMARQUE! Un pointeau de haut régime réglé sur un mélange trop pauvre réduit la puissance du moteur et provoque la surchauffe. Ceci endommage le moteur.

Carburateur correctement réglé

Un carburateur correctement réglé signifie que la machine répond promptement à une accélération et qu'elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d'être difficiles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résultat en une perte de puissance de la machine, de mauvaises accélérations et/ou des déterminations du moteur. Un réglage trop riches des deux pointeaux L et H occasionne des problèmes d'accélération ou un régime de travail trop bas.

Lanceur

AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boîtier et de causer des blessures. Observer la plus grande prudence lors du remplacement du ressort ou de la corde. Toujours porter des lunettes protectrices.

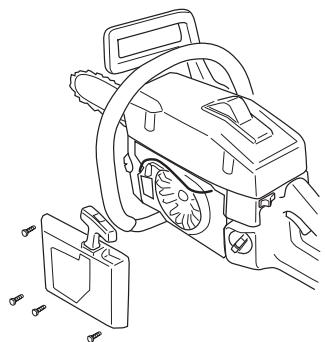

Remplacement d'une corde de lanceur rompue ou usée

Longueur du cordon de lanceur: 1100 mm (43")

Épaisseur du cordon de lanceur: 4,0 mm (5/32")

• Déposer les vis maintesnr le lanceur contre le carter moteur et sortir le lanceur.

• Tirer la corde d'environ 30 cm et la sortie de la gorge à la périphérique de la poulie. Mettre à zéro le ressort de rappel en laissant tourner prudemment la poulie en arrêté.

• Déposer la vis au centre de la poulie et enlever la poulie. Installer et bloquer une nouvelle corde sur la poulie. Enrouler la corde d'environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel, de manière à ce que l'extrémité du ressort s'engage dans la poulie. Reposer la vis dans le centre de la poulie. Passer la corde à travers le trou du boîtier du lanceur et dans la poignée. Faire un nœud robuste à l'extrémité de la corde.

Mise sous tension du ressort

• Placer la corde dans la gorge de la poulie et faire tourner la poulie d'environ deux tours dans le sens des aiguilles d'une montre.

REMARQUE! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée.

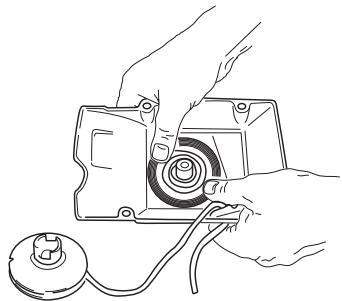

Remplacement d'un ressort de rappel rompu

Sortir la poulie du lanceur. Voir au chapitre Remplacement de corde de lanceur rompue ou usée. Garder à l'esprit que le ressort de rappel se trouve à l'état tendu dans le boîtier du lanceur.

• Déposer le ressort de rappel en tapant légèrement le lanceur, l'intérieur tourné vers le bas, sur l'établi. Si le ressort s'échappe lors du montage, l'enrouler en commençant par l'extérieur.
• Lubrifier le ressort avec de l'huile fluide. Remonter la poulie et mettre le ressort sous tension.

Montage du lanceur

• Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter moteur. Lâchez ensuite la corde lentement pour permettre aux cliquets de s'enclencher dans la poulie.
• Mettre en place et serrer les vis de maintien du lanceur.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur
• Des problèmes de démarrage. Une perte de puissance.
• Une usure prématurée des éléments du moteur.
• Une consommation anormalement élevée de carburant

Nettoyer le filtre tous les jours, et même plus souvent si l'environnement est très poussiéreux.

Pour déposer le filtre à air, commencer par ouvrir le capot du filtre. Lors du remontage, veiller à assurer une bonne étanchéité entre le filtre à air et son support. Nettoyer le filtre en le tapotant ou à l'aide d'une brosse.

Pour un nettoyage plus sérieux, laver le filtre à l'eau savonneuse.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

IMPORTANT! Un filtré à air floqué doit être utilisé pour éviter une usure anormale du moteur dans des conditions très poussiéreuses, par exemple en coupant du bois contenant du sable ou de la cendre volcanique, du bois brûlé et du bois de construction.

REMARQUE! Huiler avant l'usage le filtre à air de type mousse. Utiliser de l'huile spéciale Twin Air Oil ou, à défaut, SAE 30.

Bougie

L'état de la bougie dépend de:

L'exactitude du réglage du carburateur. L'exactitude du mélange (trop d'huile est néfaste). La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraine un mauvais fonctionnement du moteur et des démarrages difficiles.

• Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Silencieux

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériel sec et inflammable.

Certains silencieux sont munis d'une grille pare-étincelles. Cette grille doit être nettoyée une fois par an si la machine en est équipée. Utiliser de préférence une brosse en acier.

REMARQUE! Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des déteriorations au niveau du cylindre et du piston. Ne jamais se servir d'une machine dont le silencieux est endommagé.

Graissage du roulement à aiguilles

Le tambour d'embrayage est muni de l'un des pignons d'entraînement suivants:

A Spur (soudé sur le tambour) B Rim (remplaçable)

Ces deux types de pignon comportent au niveau de l'arbre de sortie un roulement à aiguilles qui doit être graissé régulièrement (1 fois par).

REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l'huile moteur.

Réglage de la pompe à huile

La pompe à huile peut être réglée en tournant la vis à l'aide d'un tournevis ou d'une clé. À la sortie d'usine, la machine est réglée sur 1 tour d'ouverture. Le débit d'huile diminue lorsqu'on tourne la vis dans le sens des aiguilles d'une montre et augmente dans le sens contraire.

AVERTISSEMENT! Arrête le moteur avant d'effectuer le réglage.

Position recommandée:

Guide-chaine 24"-28": 0 tour à partir de la position fermée.

Guide-chaine 28"-34": 3/4 de tour à partir de la position fermée.

Guide-chaine 34"-42": 1 1/2 tours à partir de la position fermée.

Guide-chaine 42" et plus : 1 3/4 de tours à partir de la position fermée.

Cette recommandation vaut pour l'huile de chaîne de Husqvarna; pour les autres marques d'huiles de chaîne, augmenter le flux d'huile d'un cran.

Davantage d'huile de chaîne

La chaîne et le guide-chaine peuvent, dans des conditions EXTRÉMES, nécessiter davantage d'huile. Le débit supplémentaire d'huile ne peut être réglé que lorsque le moteur est en marche et que la chaîne tourne. Pousser le bras de levier vers la droite jusqu'à ce qu'il s'enclenche dans la position prévue. Appuyer sur le bouton du bras de levier pour le remettre dans sa position initiale.

Remarque: Il n'est pas nécessaire de pomper sans arrêt. Lorsque le flux supplémentaire d'huile est activé, la consommation d'huile augmente de 40 - 80%, en fonction du réglage de base de la pompe à huile.

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants :

1 La prise d'air dans le lanceur. 2 La tôle-guide d'air. 3 Les ailettes de ventilation sur le volant. 4 Les ailettes de refroidissement sur le cylindre. 5 Le carter de cylindre (dirige l'air de refroidissement vers le cylindre).

Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

Nous donnons ici quelques conseils d'entretien à caractère général.

Entretien quotidien

1 Vérifier que les composants de la commande de l'accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l'accélération et commande de l'accélération.) 2 Nettoyer le frein de chaîne et en contrôler le bon fonctionnement. S'assurer que le capteur de chaîne est en bon état, le replacer si nécessaire. 3 Nettoyer le filtre à air. Le remplacer si nécessaire. 4 Retourner le guide-chaîne tous les jours afin de répartir l'usure. S'assurer que le trou de lubrification n'est pas obturé. Nettoyer la gorge de la chaîne. Lubrifier la roulette si le guide en comporte une. 5 S'assurer que le guide et la chaîne sont correctement alimentés en huile. 6 Affûter la chaîne et en contrôler la tension et l'état général. Examiner le pignon d'entraînement de la chaîne et le replacer s'il est usé.

7 Nettoyer la prise d'air du lanceur. Contrôler le lanceur et sa corde. 8 S'assurer que toutes les vis et tous les écrous sont bien serrés. 9 Vérifier le bon fonctionnement de l'interrupteur.

Entretien hebdomadaire

1 S'assurer que les amortisseurs ne sont pas endommagés. 2 Graisser le roulement du tambour d'embrayage. 3 Limer les bavures eventuelles sur les côtés du guide-chaine. 4 Nettoyer la bougie. Vérifier l'écartement des électrodes (0,5 mm). 5 Nettoyer les ailettes du volant. Contrôler le lanceur et le ressort de rappel. 6 Nettoyer les ailettes de refroidissement du cylindre. 7 Nettoyer ou remplacer la grille pare-étincelles du silencieux. 8 Nettoyer le compartiment du carburateur.

Entretien mensuel

1 Inspecter le degré d'usure de la bande de frein sur le frein de chaîne. 2 Inspecter le degré d'usure du moyeu, du tambour d'embrayage et du ressort d'embrayage. 3 Nettoyer l'extérieur du carburateur. 4 Contrôler le filtre à carburant et le tuyau à carburant. Remplacer au besoin. 5 Nettoyer l'intérieur du réservoir d'essence. 6 Nettoyer l'intérieur du réservoir d'huile. 7 Inspecter tous les câbles et connexions.

Caractéristiques techniques

	3120XP
Mateur
Cylindrée, cm3	118,8
Alésage, mm	60
Course, mm	42
Régime de ralenti, tr/min	2500
Régime d'emballement maximal recommendé, tr/min	12000
Puisance, kW/tr/min	6,2/9000
Système d'allumage
Fabricant du système dallumage	SEM
Type de système d'allumage	CD
Bougie	Champion RCJ 7Y/NGK BPMR 7A
Écartement des électrodes, mm	0,5
Carburant, système de graissage
Fabricant du carburateur	Walbro
Type de carburateur	WG 8
Contenance du réservoir de carburant, litres	1,25
Débit de la pompé à huile à 9000 tr/min, ml/min	30-54
Contenance du réservoir d'huile, litres	0,7
Type de pompé à huile	Automatique/Manuelle pour débit d'huile supplémentaire
Poids
Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg	10,4
Émissions sonores
(voir remarque 1)
Niveau de puissance acoustique, mesuré en dB(A)	115
Niveau de puissance acoustique, garantiet LWA dB(A)	116
Niveauux sonores
(voir remarque 2)
Niveau de pression sonore équivalent mesuré à l'oreille de l'utilisateur suivant les normes internationales en vigueur, dB(A)	101
Niveauux de vibrations
(voir remarque 3)
Poiignée avant, m/s2	7,7
Poiignée arrêté, m/s2	10,6
Chaine/guide-chaine
Longueur de guide standard, pouces/cm	24"/60
Longueurs de guide recommendées, pouces/cm	24-42"/60-105
Longueur de coupe effective, pouces/cm	23-42"/57-104
Vitesse deCHAîne à puissance maxi, m/s	20,1
Pas, pouces/mm	0,404"/10,26
Épaisseur au mailon d'entrainment, pouces/mm	1,6
Nombre de dents par pignon	7

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (Lw) selon la directive UE 2000/14/CE.

Remarque 2: le niveau de pression acoustique équivalent, selon ISO 7182 pression acoustique à différents régimes pendant les durées suivantes: 1/2 ralenti, 1/2 pleine charge.

Remarque 3: le niveau de vibrations équivalent, selon ISO 7505 vibrations à différents régimes pendant les durées suivantes: 1/2 ralenti, 1/2 pleine charge.

Combinaisons guide-chaine et chaîne

Les combinaisons suivantes sont homologuées CE.

	Guide-châîne		Châîne
Longueur, pouces	Pas, pouces	Max. rayon du pignon guide-châîne
24-42	0,404	34 mm	Husqvarna H64, Oregon 27

Pitch=D/2inch	inch/mm	inch/mm	inch/mm	1/5	inch/mm	inch/mm	inch/cm: dl
H64 Oregon 27	0,404"	0,063"/1,6	7/32"/5,5	85°	35°	10°	0,030"/0,75

Assurance de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tel: [phone], déclarons, sous notre seule responsabilité, que la tronçonneuse Husqvarna 3120XP à partir des numéros de série de l'année de fabrication 2002 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) est conforme aux dispositions des DIRECTIVES DU CONSEIL:

du 22 juin 1998 "directive machines" 98/37/CE, annexe IIA.

du 3 mai 1989 "compatibilité électromagnétique" 89/336/CEE, y compris les amendements actuellement en vigueur.

du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN292-2, CISPR 12:1997, EN608.

L'organisme notice: 0380, C. T. B. A., 10 Avenue de Saint-Mandé, FR-75012 Paris, France, a procédé à des tests de type européen suivant l'article 8, paragraphe 2c de la directive machines (98/37/CE). Les certificats du contrôle de type UE selon l'annexe VI ont les numéros: 380080 A 00330195

De plus, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a confirmé la conformité avec l'annexe V de la Directive du Conseil du 8 mai 2000 relative aux "émissions sonores dans l'environnement" 2000/14/CE. Le certificat a le numéro: 01/161/020.

La tronçonneuse est conforme à l'exemplaire ayant subi le test de type européen.

Huskvarna, le 3 janvier 2002

Bo Andréasson, directeur du développement
