226HS99S - Sécateur à perche HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tondeuse à gazon
Alimentation	Essence
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable, plusieurs positions
Type de lame	Rotative
Démarrage	Manuel
Capacité du réservoir	Non précisé
Poids	Non précisé
Surface recommandée	Jardin de taille moyenne
Type de transmission	Manuelle ou auto-propulsée
Matériau du carter	Acier ou plastique renforcé
Collecteur d'herbe	Oui, amovible
Fonction mulching	Possible
Poignée	Réglable en hauteur
Niveau sonore	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - 226HS99S HUSQVARNA

Comment démarrer la taille-haie HUSQVARNA 226HS99S ?

Pour démarrer le taille-haie, assurez-vous que le bouton d'arrêt est en position 'ON'. Appuyez sur le primer plusieurs fois, puis tirez doucement sur le cordon de démarrage jusqu'à ce que vous sentiez une résistance. Ensuite, tirez rapidement pour démarrer le moteur.

Quelle est la longueur de la lame du HUSQVARNA 226HS99S ?

La longueur de la lame du HUSQVARNA 226HS99S est de 60 cm.

Comment entretenir le taille-haie HUSQVARNA 226HS99S ?

Pour entretenir votre taille-haie, nettoyez la lame après chaque utilisation, vérifiez régulièrement le niveau d'huile et affûtez les lames si nécessaire. Rangez-le dans un endroit sec pour éviter la rouille.

Quels types de haies peuvent être taillés avec le HUSQVARNA 226HS99S ?

Le HUSQVARNA 226HS99S est conçu pour tailler une variété de haies, y compris les haies de conifères et de feuillus. Il est particulièrement efficace pour les haies denses.

Quelle est la puissance du moteur du HUSQVARNA 226HS99S ?

Le HUSQVARNA 226HS99S est équipé d'un moteur de 0,6 kW (ou 0,8 ch).

Comment régler la tension de la chaîne sur le HUSQVARNA 226HS99S ?

Pour régler la tension de la chaîne, utilisez la clé fournie pour desserrer l'écrou de tension, ajustez la chaîne à la tension souhaitée, puis resserrez l'écrou.

Quelle est la garantie du HUSQVARNA 226HS99S ?

La garantie standard pour le HUSQVARNA 226HS99S est de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques lors de l'achat.

Est-ce que le HUSQVARNA 226HS99S est adapté pour un usage professionnel ?

Oui, le HUSQVARNA 226HS99S est conçu pour un usage professionnel et peut supporter une utilisation intensive tout en offrant des performances élevées.

MODE D'EMPLOI 226HS99S HUSQVARNA

Avertissement

Avant d'utiliser nos produits, lisez attentivement le présent manuel pour savoir comment utiliser correctement votre machine.

Applicable en europe uniquement

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. : [phone], déclarons sous notre seule responsabilité que les taille-haies Husqvarna 226HS75S et 226HS99S aux numéros de série de l'année 2010 et des années ultérieures (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL

du 17 mai 2006 "directive machines" 2006/42/CE du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CEE. du 8 mai 2000 « concernant les émissions sonores dans l'environnement » 2000/14/CE. Évaluation de la conformité selon l'Annexe V. Pour obtenir des informations sur les émissions sonores, veuillez consulter le chapitre Caractéristiques techniques.

Les normes suivantes ont été appliquées : EN ISO 12100-2/A1:2009, CISPR 12:2007, EN ISO 10517:2009.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a effectué des essais de type pour le compte d'Husqvarna AB. Les certificats portent les numéros : SEC/10/2247 - 226HS75S, SEC/10/2248 - 226HS99S

Huskvarna, le 28 mai 2010

Bo Jonsson, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Symboles sur la machine 5

CHERCLIENT, 5

Sécurité 6

LA SÉCURITÉ AVANT TOUT 6

AVERTISSEMENTS DANS LE MANUEL 7

Autocollants d'advertisement sur la machine 6

SYMBOLES 6

Pour une utilisation en toute sécurité 9

AVANT DE COMMENCER, VEUILLEZ LIRE CE QUI SUIT : 9

IMPORTANT 9

CONDITIONS DE TRAVAIL 9

SITUATIONS DE TRAVAIL 9

PLAN DE TRAVAIL 10

AVANT DE DEMARRER LE MOTEUR 10

DÉMARRER LE MOTEUR 10

UTILISATION DE LA MACHINE 10

MAINTENANCE 11

MANIPULATION DU CARBURANT 11

TRANSPORT 11

Carburant 12

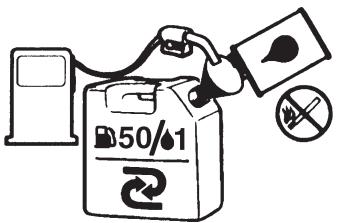

TAUX DE MÉLANGE RECOMMANDÉ 12

COMMENT MELANGER LE CARBURANT 12

REMLISSAGE DE LA MACHINE EN CARBURANT 12

Fonctionnement 13

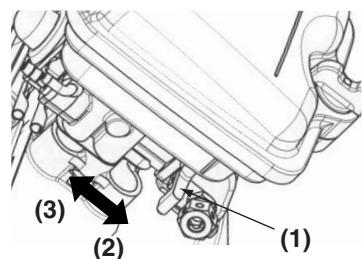

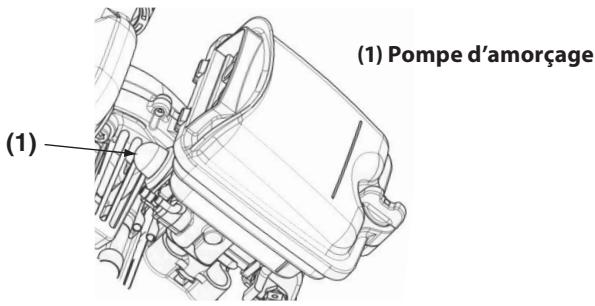

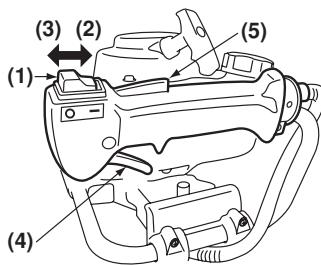

DÉMARRAGE DU MOTEUR 13

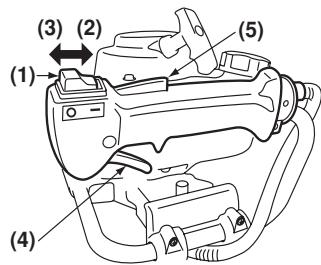

ARRÊT DU MOTEUR 13

FONCTIONNEMENT DU MOTEUR 13

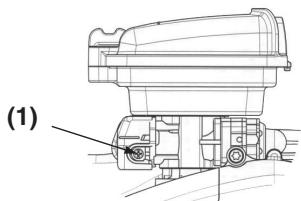

Réglage du ralenti 14

UTILISATION DE LA POIGNEE 14

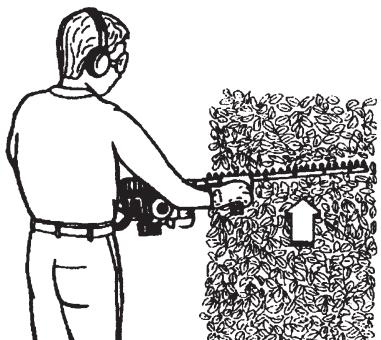

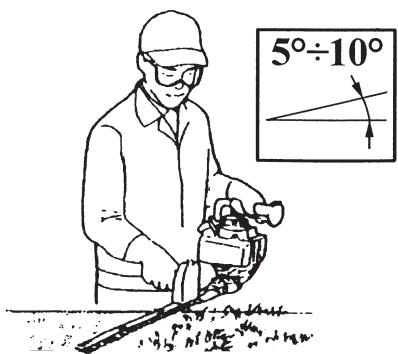

TECHNIQUES D'ELAGAGE DE HAIES 14

Maintenance 15

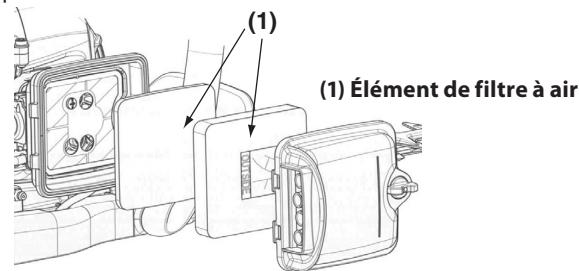

FILTRE À AIR 15

FILTRE À CARBURANT 15

BOUGIE 15

REFROIDISSEMENT DE L'AIR D'ADMISSION 16

LAMES 16

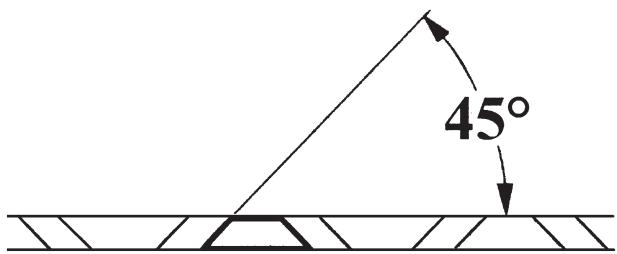

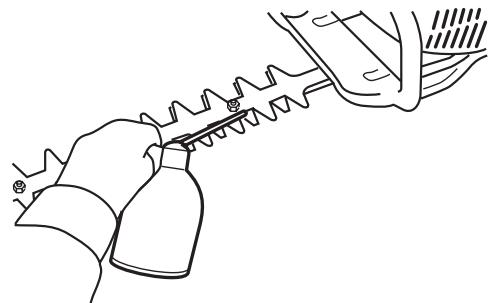

AFFUTAGE 16

VERROU DE SÉCURITÉ 17

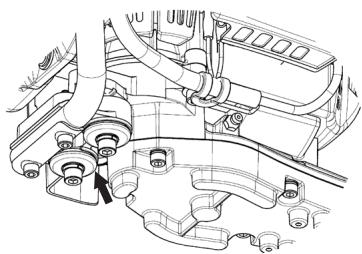

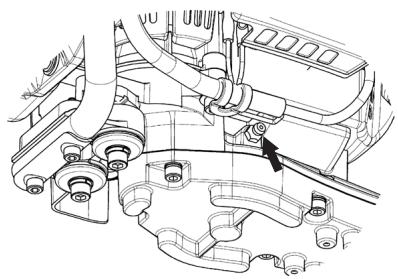

BOITE DE VITESSES À REDUCTION 17

Symboles sur la machine

Pour une utilisation et une maintenance en toute sécurité, des symboles ont été gravés en relief sur la machine. Veillez à ne pas faire d'erreur et à respecter scrupuleusement ces indications.

(a)

L'orifice pour faire le plein de mélange de carburant

Emplacement :

BOUCHON DU RÉSERVOIR DE CARBURANT

(b)

La direction de fermeture du starter

Emplacement :

Couvercle du filtre à air

(c)

La direction d'ouverture du starter

Emplacement:

COUVERCLE DU FILTRE À AIR

Nous vous félicitons d'avoir choisi un produit Husqvarna ! Husqvarna repose sur une tradition dont les origines remontent à 1689, date à laquelle le roi de Suède Karl XI a ordonné la construction d'une usine sur les rives de la rivière Huskvarna, pour la fabrication de mousquets. L'emplacement était très logique. En effet, l'énergie hydraulique engendrée par la rivière Huskvarna a été exploitée pour la création de l'usine alimentée à l'eau. Pendant plus de 300 ans de fonctionnement continu, l'usine Husqvarna a produit bon nombre de produits divers, des poêles à bois à des installations de cuisine modernes, en passant par des machines à coudre, des bicyclettes, des motocyclettes, etc. C'est en 1956 qu'est née la première tondeuse à gazon motorisée, suivie de près par la tronçonneuse en 1959. Et c'est précisément le domaine dans lequel Husqvarna est actif aujourd'hui.

Aujourd'hui, Husqvarna est l'un des fabricants leaders dans le secteur des produits forestiers et horticoles, la qualité étant notre priorité absolue. Nous développons, fabriquons et commercialisons des produits motorisés de haute qualité pour les secteurs forestiers et horticoles ainsi que pour le secteur de la construction.

Votre achat vous donne accès à une assistance professionnelle avec réparations et entretien, quand cela s'avère nécessaire. Si le revendeur chez lequel vous vous êtes procuré cette machine n'est pas un de nos revendeurs agréés, demandez l'adresse de votre atelier d'entretien le plus proche.

Notre seul souhait est que vous produit vous satisfasse et qu'il vous accompagne pendant de nombreuses années. Considérez ce manuel d'utilisation comme un document précieux. Vous pouvez prolonger la vie et accroître la valeur de seconde main de la machine en en suivant scrupuleusement le contenu (utilisation, entretien, maintenance, etc.). Si, un jour, vous préteze ou revendez cette machine, assurez-vous que le manuel d'utilisation soit remis à l'emprunteur ou l'acheteur afin qu'il puisse également s'informer sur l'utilisation et l'entretien ajustés de la machine.

Merci d'utiliser un produit Husqvarna.

Husqvarna AB adopte une politique de développement continu de ses produits et se réserve dès lors le droit de modifier la conception et l'aspect de ses produits sans avis préalable.

La sécurité avant tout

Les instructions contenues dans les avertissements du présent manuel et les autocollants d'avertissement avec un symbole collés sur le taille-haie concernent des points importants dont il convient de tenir compte afin d'éviter toute blessure personnelle grave. Ainsi, nous vous demandons de lire attentivement toutes les instructions et de les respecter scrupuleusement.

Avertissements dans le MANUEL

Les instructions telles que celles montrées ci-dessus concernent des étapes ou des procédures délicates qu’il convient de respecter afin d’éviter tout accident pouvant causer des blessures corporelles graves voire mortelles. Ce marquage est utilisé pour indiquer des instructions qu’il convient de suivre impérativement.

Les instructions telles que celles montrées ci-dessus concernent des étapes ou des procédures qui, si elles ne sont pas suivies rigoureusement, peuvent donner lieu à des avaries mécaniques, des pannes ou des dommages.

Remarque

Utilisé pour donner des instructions complémentaires destinées à dispenser des conseils ou des indications utiles à l'utilisation du produit.

Symboles

AVERTISSEMENT! Une utilisation inadéquate ou irréfléchie d'un taille-haie peut être très dangereuse et peut causer des blessures graves voire mortelles. Il est extrêmement important de lire et d'assimiler le contenu de ce manuel d'utilisation.

Veuillez le lire attentivement et vérifiez que vous avez bien compris les instructions avant d'utiliser la machine.

Portez toujours :

• une protection auditive/approuvée
• une protection oculaire/approuvée

Ce produit est conforme aux directives CE applicables.

Portez toujours des gants de protection agréés.

Portez des bottes ou des chaussures résistantes antidérapantes.

Émissions sonores dans l'environnement conformément à la directive de la Communauté européenne. Les émissions de la machine sont mentionnées sous le chapitre Caractéristiques techniques et sur l'étiquette.

D'autres symboles/autocollants sur la machine mentionnent des exigences de certification particulières pour certains marchés.

Si les autocollants d'avertissement se sont décollés ou sont souillés et rendus illisibles, il convient de contacter le revendeur chez lequel vous avez acheté le produit pour commander de nouveaux autocollants que vous apposerez aux endroits prévus à cet effet.

Avertissement

Ne modifiez jamais votre machine.

Si vous utilisez une version altérée de votre taille-haie ou si vous n'appliquez pas l'utilisation appropriée décrite dans le manuel, nous ne garantirons pas la machine.

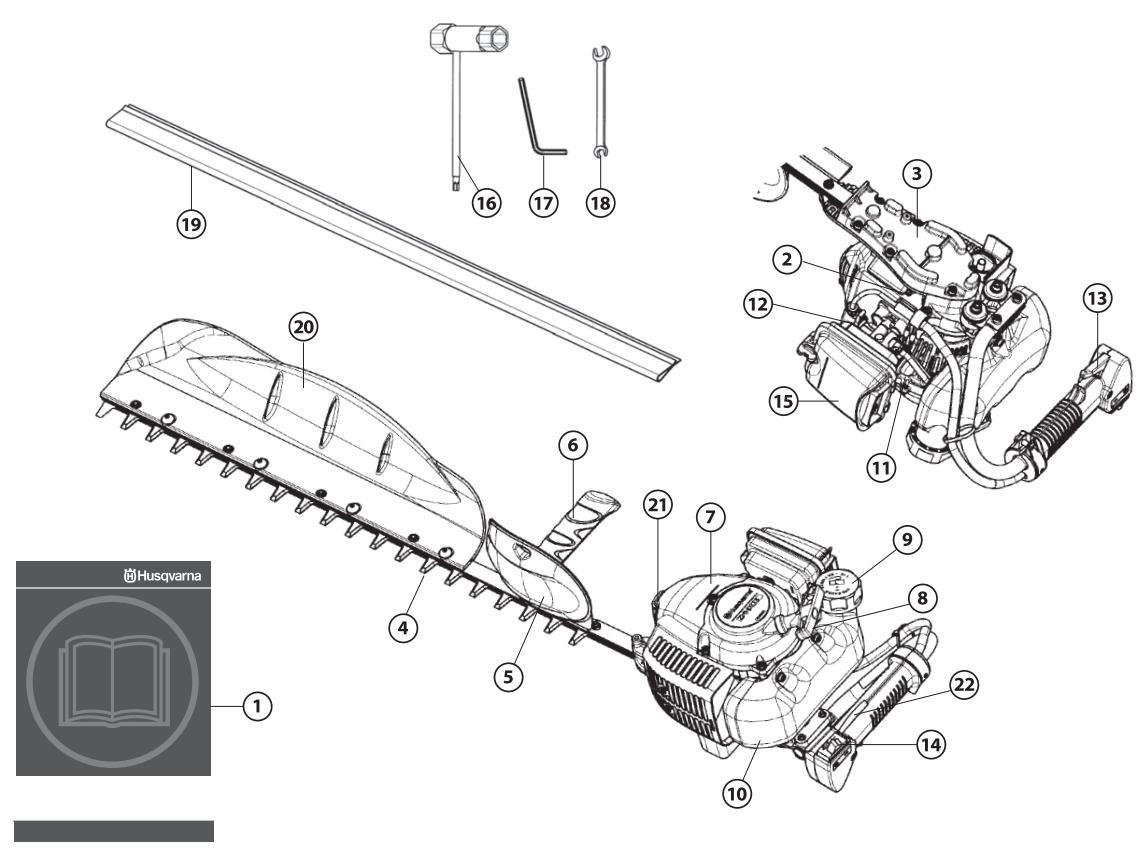

Quels sont les composants?

1 Manuel d'utilisation 2 Embout de graissage 3 Carter d'engrenage 4 Lames 5 Protège-main 6 Poignée avant 7 Couvercle du moteur (culasse) 8 Poignée du lanceur 9 Bouchon du réservoir du carburant 10 Réservoir de carburant 11 Pompe d'amorçage

12 Levier du starter 13 Levier d'accélération 14 Interrupteur d'arrêt 15 Couvercle du filtre à air 16 Douille 17 Clé Allen 18 Clé pour contre-écrou 19 Protection de lame pour le transport 20 Collecteur 21 Capuchon de protection de la bougie 22 Blocage de l'accélération

Caractéristiques techniques

	226HS75S	226HS99S
Mateur
Type de moteur	2 temps à essence refroidissement par air	2 temps à essence refroidissement par air
Déplacement cylindrique, cm3	23.6	23.6
Alésage du cylindre, mm	34	34
Course du piston, mm	26	26
Vitesse du ralentit, tr/min.	3000±200	3000±200
Rendement max., kw/ tr/min.	0.85/8000	0.85/8000
Système d'allumage
Bougie	NGK CMR7H	NGK CMR7H
Écartement entre les électrodes, mm	0.6-0.7	0.6-0.7
Carburant et lubrification
Carburant	Mélange (Essence 50: Huile 1)	Mélange (Essence 50: Huile 1)
Capacité du réservoir de carburant, litre	0.47	0.47
Fabricant/type de carburateur	Type de diaphragme Walbro	Type de diaphragme Walbro
Taille-haie
Longueur, mm	750	1080
Pas, mm	35	35
Transmission	Embrayage centrifuge Arbre à cames	Embrayage centrifuge Arbre à cames
Rapport de réduction	5.11	5.11
Poids
Poids sans carburant ni lubrifiant, kg	5.8	6.1
Émissions sonores (voir rem. 1)
Niveau de puissance sonore mesuré dB(A)	101	100
Niveau de puissance acoustique, garanti LWA dB(A)	104	104
Niveau sonore (voir rem. 2)
Pression acoustique équivalente (LpA,eq) au niveau des oreilles de l'utilisateur, mesure en EN ISO 10517, dB(A):	92	91
Niveau de vibrations (voir rem. 3)
Niveau de vibrations équivalents (ahveq) mesurés au niveau des poignées selon EN ISO 22867, en m/s2.
Poignées avant/arrière:	7.7/3.2	5.6/3.3
REMARQUE : les caractéristiques techniques peuvent être soumises à modification sans préavis.

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garantit diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s²

Avant de commencer, veuillez LIRE ce qui SUIT :

1. CETTE MACHINE PEUT CAUSER DE GRAVES BLESSURES. Veuillez lire attentivement le présent manuel afin d'assimiler et de suivre toutes les instructions relatives à la sécurité et à l'utilisation. Sachez également comment arrêter la machine rapidement en cas d'urgence.
2. Gardez ce manuel à portée de main afin de pouvoir le consulter ultérieurement en cas de doute. Notez également qu'en cas de questions pour lesquelles vous ne trouvez aucune réponse dans ce manuel, vous pouvez contacter le revendeur qui vous a vendu la machine.
3. Assurez-vous de fournir ce manuel à la personne à laquelle vous vendez, prêtez ou transférez la propriété de la machine de toute autre manière.
4. Ne permettez jamais à des enfants ou à toute autre personne dans l'incapacité de comprendre intégralement les consignes du manuel d'utiliser la machine.

Avertissement

• Une exposition prolongée au bruit peut résulter en des lésions auditives permanentes. Utilisez toujours des protections auditives déquates.

Important

• La machine est donc exclusivement pour l'élagage de branches et de broussailles.
• Ne jamais utiliser une machine dont les caractéristiques techniques originales ont été altérées d'une façon ou d'une autre.
• N'utilisez pas la machine si vous êtes fatigué, si vous êtes sous influence d'alcool, de drogues ou de médicaments pouvant affecter votre vision, leur jugement ou leur coordination.
• Utilisez un équipement de protection individuelle. Reportez-vous aux instructions sous le chapitre Equipement de protection individuelle.
• N'utilisez jamais la machine dans des conditions météorologiques extrêmes, grands froids, fortes chaleurs et/ou temps très humides, par exemple.
• N'utilisez jamais une machine défectueuse. Menez les vérifications et appliquez les instructions relatives à la maintenance et à l'entretien décrites dans le manuel. Toute opération de maintenance et d'entretien doit être réalisée par du personnel formé et qualifié. Reportez-vous aux instructions sous le chapitre Maintenance.
• Il convient de veiller à ce que tous les capots et toutes les protections soient montés avant de démarrer la machine. Vérifie que le capuchon de la bougie et le câble d'allumage sont en bon état afin d'éliminer tout risque de choc électrique.

• Le système d'allumage de cette machine génère un champ électromagnétique pendant le fonctionnement de la machine. Ce champ peut, dans certains cas, perturber le fonctionnement des pacemakers. Pour réduire le risque de blessures graves ou mortelles, il convient que les personnes portant des pacemakers consultent leur médecin et le fabricant de leur pacemaker avant d'utiliser cette machine.
• Des lames défectueuses peuvent accroître le risque d'accidents.
• Cette machine ne compte pas d'isolation électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, cela peut résulter en des blessures personnelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserver une distance d'au moins 10 mètres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la compagnie électrique afin de s'assurer que la tension a bien été coupée avant de commencer les travaux.

Équipement de protection personnelle

1. Lors de l'utilisation de la machine, il convient de porter des vêtements adéquats et un équipement de protection.

(1) Protections auditives (2) Lunettes protectrices ou masque de sécurité (3) Gants de travail épais (4) Bottes de travail antidérapantes

(1) (2)

(2)

(3)

(4)

1. Vous devez avoir avec vous

Des outils fixés Une réserve de carburant appropriée Une lame de rechange Des accessoires pour délimiter votre zone de travail (corde, signaux d'avertissement) Sifflet (en cas de collaboration ou d'urgence) Hachette ou scie (pour ôter les obstacles) Trousse de premier secours

1. Ne portez pas de vêtements amples, de bijoux, de pantalons courts, de sandales. Ne marchez jamais pieds nus. Ne portez jamais quoi que ce soit qui pourrait être happé par une pièce mobile de la machine. Veillez à attacher vos cheveux de façon à ce qu'ils ne dépassent pas vos épaules.

Situations de travail

1. Ne démarrez jamais le moteur dans un espace ou un bâtiment fermé. Les gaz d'échappement contiennent du monoxyde de carbone dangereux.

1. N'utilisez jamais la machine :

a. Quand le sol est glissant ou si vous ne pouvez pas garder une position stable. b. De nuit, par temps de brouillard, écais ou à tout moment où votre champ de vision pourrait être limité et quand il pourrait être difficile d'avoir une vision claire de la zone de travail. c. Par temps de pluie, pendant des tempêtes, en condition de vents forts ou de rafales de vent ou à tout autre moment quand les conditions météorologiques pourraient rendre l'utilisation de la machine dangereuse.

PLAN de travail

1. Il convient de ne jamais utiliser la machine si vous êtes sous influence d'alcool, quand vous éprouvez de la fatigue ou manquez de sommeil, quand vous souffrez de somnolence après avoir pris un médicament contre le rhume ou à tout autre moment durant lequel il se peut que votre jugement soit altéré ou si vous pouvez ne pas être en mesure d'utiliser la machine correctement et en toute sécurité.
2. Prévoyez de nombreuses pauses lorsque vous planifiez votre travail. Limitez la durée d'utilisation continue de la machine à des périodes d'environ 30 à 40 minutes et faites des pauses de 10 à 20 minutes entre les sessions de travail. Essayez également de limiter le temps d'utilisation quotidienne de la machine à 2 heures maximum.

A VARTISSEMENT

1. Si vous ne respectez pas le temps ou la méthode de travail (voir « UTILISATION DE LA MACHINE »), vous pourriez souffrir de troubles musculosquelettiques (TMS).

En cas d'inconfort, de rougeur ou de gonflement des doigts ou de toute autre partie du corps, consultez un médecin afin que les symptômes ne s'empirent pas.

1. Pour éviter toute nuisance sonore, il est généralement conseillé d'utiliser la machine entre 8 heures et 17 heures en semaine et de 9 heures à 17 heures le week-end.

Remarque

Contrôlez et suivez les réglementations locales relatives aux niveaux sonores et heures d'utilisation du taille-haie.

Avant de démarrer le moteur

1. Il convient de considérer la zone dans un périmètre de 15 m et d'ajuster selon l'utilisation comme une zone dangereuse dans laquelle il devrait être interdit d'entrer. Si nécessaire, il est conseillé d'utiliser une corde d'avertissement jaune, des panneaux d'avertissement que l'on place autour du périmètre de la zone. Quand deux personnes ou plus travaillent simultanément sur la même tâche, il convient de veiller à regarder constamment autour de soi ou de s'assurer que personne d'autre ne se trouve à proximité afin de garder une distance suffisamment grande entre les personnes pour garantir un bon niveau de sécurité.
2. Vérifiez l'état de la zone de travail pour éviter tout accident en éliminant les obstacles dissimulés comme des souches, des pierres, des bidons ou du verre cassé.

Otez tous les obstacles avant de commencer le travail.

1. Vérifiez toute fuite éventuelle due à des attaches desserrées sur toute l'unité. Veillez à ce que l'unité de coupe soit correctement placée et fixée.

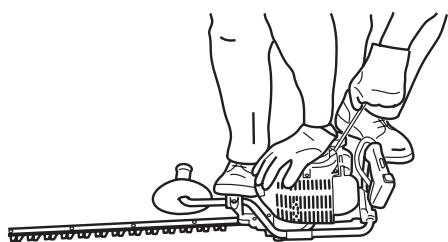

Démarrer le moteur

1. Veuillez garder tout spectateur, notamment les enfants, et les animaux, à au moins 15m de la machine. Si quelqu'un vous approche, coupe immediatement le moteur.
2. Le produit est équipé d'un mécanisme d'embrayage centrifuge. Ainsi, l'unité de coupe commence à bouger lors que le moteur est lancé lorsque l'on met la commande d'accélération en position de démarrage. Quand vous démarrez le moteur, placez la machine sur le sol dans une zone plate et dégagée, et maintenez-la fermement en place de façon à vous assurer que ni l'unité de coupe ni la commande d'accélération n'entrent en contact avec un objet quelconque au démarrage du moteur.

Avertissement

Ne jamais mettre la commande d'accélération en position haute vitesse lorsque vous démarrez le moteur.

Ne démarrez jamais le moteur du côté de l'unité de coupe.

1. Après avoir démarré le moteur, vérifie que l'unité de coupe s'arrête quand la commande d'accélération est tout à fait remise dans sa position initiale. Si elle ne s'arrête pas même quand la commande d'accélération est remise à fond dans sa position initiale, arrêtez le moteur et confiez la machine à votre revendeur agréé Husqvarna pour réparation.

Utilisation de la machine

Ne coupez que des matériaux recommandés par le fabricant. Et n'utilisez la machine que pour des tâches décrites dans le manuel.

1. Saisissez fermement les poignées des deux mains et à pleine main. Écartez légèrement vos pieds (écartement quelque peu supérieur à celui de vos épaules) de façon à ce que votre poids soit équitablement réparti sur vos deux jambes et veillez à garder une position stable et égale lors de l'exécution des travaux.
2. Gardez la vitesse du moteur au niveau requis pour réaliser les travaux d'élagage et n'augmentez jamais la vitesse du moteur au-delà du niveau nécessaire.
3. Si la machine commence à se secouer ou à vibrer, coupez le moteur et vérifiez la machine dans son ensemble. Ne l'utilisez pas jusqu'à ce que le problème ait été résolu.
4. Gardez toutes les parties de votre corps à distance de l'unité de coupe et des surfaces brûlantes.
5. Ne touchez jamais le silencieux, la bougie ni toute autre pièce métallique du moteur tant que celui-ci tourne ou immédiatement après qu'il ait été arrêté. Dans le cas contraire, cela pourrait donner lieu à de graves brûlures ou à des chocs électriques.

1. Ne jamais travailler sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.
2. Vérifier l'équipement de coupe. Ne jamais utiliser des couteaux émoussés, craquelés ou abimés.
3. Pour réduire les risques d'incendie, éliminez la poussière, les feuilles et tout excès de lubrifiant du silencieux et du moteur.

Pour une utilisation en toute sécurité

1. Soyez toujours vigilant et évitez toute situation dangereuse à tout moment. Demandez aux adultes de garder les animaux de compagnie et les enfants à l'écart de la zone de travail. Redoublez de vigilance si quelqu'un vous approche. L'éjection de débris peut causer des blessures.
2. Si quelqu'un vous interpelle ou vous interrompt dans votre activité, veillez à toujours couper le moteur avant de vous retourner.

Maintenance

1. Afin de conserver votre machine en bon état de fonctionnement, effectuez les opérations de maintenance et vérifiez à intervalles réguliers les points indiqués dans ce manuel.
2. Veillez à toujours couper la machine avant d'effectuer une quelconque maintenance, une quelconque procédure de vérification ou avant de travailler sur la machine.

Les éléments métalliques atteignent des températures élevées immédiatement après l'arrêt du moteur.

1. En cas de remplacement de l'unité de coupe, de toute autre pièce, de l'huile ou du lubrifiant, il convient d'utiliser exclusivement des produits Husqvarna ou des produits agréés par Husqvarna pour une utilisation avec les produits Husqvarna.
2. Si un composant doit être remplacé ou si un entretien ou une réparation qui n'est pas décrit dans ce manuel doit être effectué, contactez un représentant de l'atelier d'entretien Husqvarna agréé le plus proche pour obtenir l'aide adéquate.
3. N'utilisez aucun accessoire ou unité de coupe autre que ceux portant la marque HUSQVARNA et recommandés pour la machine.
4. Ne démontez et ne modifiez en aucun cas la machine. Ceci risquerait de l'endommager pendant son fonctionnement ou d'en altérer son bon fonctionnement.

Manipulation du carburant

1. Le moteur de la machine Husqvarna est conçu pour fonctionner avec un mélange de carburant, qui contient de l'essence hautement ininflammable. Ne stockez jamais de bidons de carburant et ne remplissez jamais le réservoir de la machine de carburant dans une pièce où se trouve une chaudière, un fourneau, un feu de bois, des étincelles électriques, des étincelles de soudure ou toute autre source de chaleur ou de feu qui pourrait enflammer le carburant.

1. Ne fumez jamais en utilisant la machine ou en remplissant d'essence son réservoir.
2. Lors du remplissage du réservoir, il convient de tout à fait couper le moteur et de le laisser refroidir. Observez attentivement autour de vous pour vérifier qu'il n'y a pas d'étincelles ni de flammes nues dans les environs avant de procéder.
3. En cas de débordement de carburant au cours du remplissage, il convient de bien essuyer à l'aide d'un chiffon sec.
4. Le réservoir une fois rempli, refermez-le fermement à l'aide de son bouchon et emmenez la machine à au moins 3 mètres de l'endroit de remplissage avant de démarrer le moteur.
5. N'inhalez pas de vapeurs d'essence car celles-ci sont toxiques.

Transport

1. Pour le transport à la main de la machine, couvrez l'unité de coupe si nécessaire, soulevez la machine puis transportez-la en PRENANT GARDE à LA Lame.
2. Ne transportez jamais la machine sur des routes accidentées, sur de longues distances dans un véhicule sans vider le réservoir de tout son carburant. Dans le cas contraire, le carburant peut fuir du réservoir au cours du transport.

Avertissement

• L'essence est extrêmement inflammable. Évitez de fumer, d'approcher une flamme ou de provoquer des étincelles à proximité du carburant. Vérifiez que vous avez bien coupé le moteur et laissez-le refroidir avant de faire le plein de la machine. Effectuez le plein à l'extérieur à même le sol et déplacez-vous d'au moins 3 mètres de l'endroit de remplissage avant de démarrer le moteur.

• Les moteurs Husqvarna sont lubrifiés avec une huile spéciale destinée aux moteurs à essence 2 temps et à refroidissement par air. Si de l'huile Husqvarna n'est pas disponible, utilisez une huile de qualité contenant des antioxydants et destinée à des moteurs 2 temps à refroidissement par air. (HUILE RÉPONDANT AUX NORMES JASO FC ou ISO EGC)
• N'utilisez pas des huiles BIA ou TCW (moteurs 2 temps à refroidissement par eau).

TAUX de mélange recommandé

ESSENCE 50: HUILE 1

50:1 TABLEAU DE MÉLANGE

ESSENCE gal.	1	2	3	4	5
HUILE 2 TEMPS oz liq	2.6	5.2	7.8	10.4	13
ESSENCE litre	1	2	3	4	5
HUILE 2 TEMPS ml	20	40	60	80	100

• Les gaz d'échappement sont contrôlés par les paramètres et les composants fondamentaux du moteur (par exemple carburation, temps d'allumage et du pot) sans l'ajout de pièces majeures ni l'introduction d'un matériel inerte au cours de la combustion.
• Les moteurs sont agréés pour fonctionner avec de l'essence sans plomb. Assurez-vous d'utiliser de l'essence représentant un taux d'octane d'au moins 89 RON (USA/Canada : 87 AL)
• Si l'essence utilisée est d'un taux d'octane inférieur à celui recommandé, la température du moteur risque d'augmenter et des avaries moteur telles qu'un grippage de piston risquent de se produire.
• L'essence sans plomb est recommandée pour réduire la pollution atmosphérique et protéger votre santé et l'environnement.
• Des essences ou huiles de qualité médiocre risquent d'endommager les bagues d'étanchéité, les canalisations de carburant ou le réservoir de carburant du moteur.

Comment mélanger le carburant

Agitez fortement le mélange.

1. Mesurez les quantités d'essence et d'huile à mélanger.
2. Versez une partie de l'essence dans un bidon propre et agréé pour contenir de l'essence.
3. Versez toute l'huile et agitez pour bien mélanger.
4. Versez le reste de l'essence et agitez de nouveau pendant au moins une minute. En raison de leurs composants, certaines huiles peuvent être difficiles à mélanger et le mélange doit être agité longuement pour la longue vie du moteur. Notez qu'un mélange qui n'a pas été suffisamment secoué est plus enclin à causer un grippage précoce du piston dû à un mélange anormalement pauvre.
5. Marquez le réservoir clairement de façon à éviter de le mélanger avec d'autres.
6. Indiquez le contenu à l'extérieur du conteneur pour en permettre une identification aisée.

Remplissage de la machine en carburant

1. Dévissez et retirez le bouchon du réservoir de carburant. Gardez le bouchon et le tuyau du carburant propres.
2. Versez le carburant dans le réservoir jusqu'à 80 % de sa capacité totale.
3. Remettez soigneusement le bouchon sur le réservoir et essuyez tout déversement accidentel de carburant autour de la machine.

Avertissement

1. Faites le plein sur un sol dégagé.
2. Placez-vous à au moins 3 mètres de l'endroit où vous avez fait le plein avant de démarrer le moteur.
3. Coupez le moteur avant de faire le plein de la machine. À ce stade, veillez à bien agiter longuement le mélange de carburant dans le bidon.

Pour garantir la durée de VIE du moteur, évitez :

1. CARBURANT SANS HUILE (CARBURANT PUR) - Ce carburant causera très rapidement des dommages graves aux composants du moteur.
2. CARBUROL - Ce carburant peut déterminer les éléments en caoutchouc/plastique et entraVER laonne lubricification du moteur.
3. HUILLE POUR MOTEUR 4 TEMPS - Elle peut encrasser la bougie, boucher l'orifice d'échévement ou provoquer le gommage du segment de piston.
4. Les mélanges de carburant qui n'ont pas été utilisés pendant un mois ou plus risquent de boucher le carburateur et d’empêcher le moteur de fonctionner correctement.
5. Si la machine a été remisée pendant une longue période, il convient d'en nettoyer le réservoir après l'avoir vidé. Démarrez ensuite le moteur et videz le carburateur de son carburant.
6. Jetez le bidon du mélange d’essence et d’huile dans un site de récupération/agréé.

Remarque

Pour davantage d'informations sur l'assurance de la qualité, lisez attentivement la description du chapitre Garantie limitée. De plus, l'usure normale et les altérations du produit sans conséquences sur son fonctionnement ne sont pas couvertes par la garantie. Notez également que si l'utilisation désirée dans le manuel d'utilisation n'est pas respectée, par exemple en ce qui concerne le mélange de carburant, la machine ne peut être couverte par la garantie.

Démarrage du moteur

1. Remplissez le réservoir en carburant puis serrez le bouchon fermement.
2. Placez la machine sur une surface plate et ferme. Veillez à ce que la tête de coupe ne repose pas sur le sol et à ce qu’elle n’entre pas en contact avec d’autres objets environnants. En effet, elle s’activera au démarrage du moteur.
3. Appuyez plusieurs fois sur la pompe d'amorçage jusqu'à ce que du carburant s'écoule dans le tube transparent.

1. Lorsque le moteur est refroidi, placez le levier de starter en position d’arrêt.

Levier de starter (2) Fermer (3) Ouvrir

1. Placez l'interrupteur d'allumage en position « RUN ». Relâchez le levier d'accélération et assurez-vous qu'il est tout à fait remis en position initiale.

(1) Interrupteur d'allumage (2) MARCHE (3) ARRET (4) Levier d'accelération (5) Blocage de l'accelération

1. Tout en tenant fermement la machine, tirez la corde rapidement jusqu'à ce que le moteur s'allume.

• Évitez de tirer la corde à fond et de la rembobiner en relâchant le bouton. De telles opérations peuvent causer des pannes de starter.
• Placez le levier d'accélération sur la position ouverte. Tirez ensuite la corde de starter rapidement pour redémarrer le moteur.
• Laissez le moteur chauffer pendant quelques minutes avant de démarrer les travaux d'élagage.

Remarque

1. Quand vous redémarrez le moteur immédiatement après l'avoir arrêté, laissez le starter ouvert.
2. Des tentatives répétées peuvent compliquer le démarrage du moteur à cause d'un excès de carburant. Si le moteur ne parvient pas à démarrer après plusieurs tentatives, ouvrez le starter et tirez de nouveau sur la corde ou retirez la bougie et séchez-la.

Arrét du moteur

1. Relâchez le levier d'accélération et faites tourner le moteur pendant une demi-minute.
2. Placez l'interrupteur d'allumage en position d'arrêt.

(1) Interrupteur d'allumage (2) MARCHE (3) ARRET (4) Levier d'accelération (5) Blocage de l'accelération

Sauf en cas d'urgence, évitez d'arrêter le moteur tout en tirant le levier d'accélération.

Remarque

Si le moteur ne s'arrête pas quand l'interrupteur d'allumage est en position d'arrêt, fermez le levier du starter et coupez le moteur.

Dans ce cas, faites réparer la machine dans votre atelier de réparation le plus proche.

Fonctionnement du moteur

Au cours des 20 premières heures de fonctionnement, il convient de ne pas utiliser le taille-haie à pleine puissance pendant de longues périodes.

Réglage du ralenti

• Avant de régler le carburateur, il convient de nettoyer le filtre à air et de faire chauffer le moteur.

Élément de filtre à air

• On règle la vis de ralenti pour assurer une marge de sécurité suffisante entre le ralenti et l'engagement de l'embrayage.

Avertissement

Avec le ralenti moteur (3000 tr/min), la lame ne doit pas s'activer. Nous vous recommandons de confier les réglages de carburateur à votre revendeur ou à un mécanicien/agréé.

• Les conditions météorologiques et l'altitude peuvent influencer la carburation.

Avertissement

• Ne permette à personne de rester à proximité du taille-haie pendant vos activités d'élagage ou quand vous reglerez le carburateur.

Techniques d'élagage de HAIES

Procédez avant tout à l'élagage des côtés d'une haie, puis de son sommet.

Coupe verticale :

• Avec le taille-haie à lame unilatérale, modèle 226HS75/226HS99S, coupez toujours du bas vers le haut.

• Afin d'obtenir les meilleurs résultats de coupe, penchez légèrement la lame (5÷ 10^) vers la direction de coupe.
• Coupe lentement, notamment quand les haies sont denses.

• N'utilisez que l'accélération nécessaire pour réaliser votre élagage. Une vitesse de moteur excessive est superflue.
• Évitez de couper des branches épaisses, qui endommageront les lames et raccourciront la durée de vie des mécanismes d'entraînement.
• Placez-vous toujours du côté du carburateur du taille-haie et jamais du côté du silencieux.
• Quand vous utilisez votre machine pour la première fois, au cours des premières minutes, il se peut que de la graisse s'échappe du carter d'engrenage. Étant donné qu'il s'agit d'un excès de graisse, il n'y a pas lieu de s'inquiéter. Il vous suffit de l'essuyer, une fois le moteur coupé, pour la prochaine fois.
• N'oubliez jamais que la POINTE de la ligne coupe elle aussi. Pour de meilleurs résultats, il convient de ne pas trop pousser la ligne dans la zone d'élagage. Laissez la machine tailler à son propre rythme.
• Si un objet se bloque dans les lames durant le travail, arrêtez le moteur et attendez l'arrêt total du moteur avant de nettoyer les lames. Débranchez le câble d'allumage de la bougie.
• Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

Maintenance

La maintenance, le remplacement ou la réparation des systèmes et dispositifs de contrôle des émissions peuvent être effectués par un atelier ou une personne non spécialisée.

TABLEAU DE MAINTENANCE

	Système/composants	Procedure	Avant utilisation	Toutes les 25 heures après	Toutes les 50 heures après	Toutes les 100 heures après	Remarque
MOTEUR	Fuites de carburant, renversement de carburant	Essuyer	✓
	Réserveir de carburant, filtré à air, filtré à carburant	Inspector/nettoyer	✓	✓			Remplacer si nécessaire
	Vis de réglage du ralenti	Voir réglage de la vitesse du ralenti	✓				Remplacer le carburateur si nécessaire
	Bougie	Nettoyer et réajuster l'écartement entre les bougies			✓		Écartement: 0,6~0,7 mm replacer si nécessaire
	orifice de refroidissement de l'air d'admission	Nettoyer		✓
TAILLE-HAIE	Levier d'accélération, interrupteur d'allumage	Vérifier le fonctionnement	✓
	Unité coupante	Nettoyer	✓
	Carter d'engrenage	Graisser			✓
	Vis/écrous/boulons	Serrer/remplacer	✓			✓	Pas les vis de réglage
	Grille de protection de l'entrée d'air	Vérifier la fixation	✓

Averagement

Assurez-vous que le moteur a été arrêté et laissez-le refroidir avant d'effectuer toute opération d'entretien sur la machine. Tout contact avec l'unité de coupe en mouvement ou le silencieux brûlant peut engendrer des blessures graves.

Filtreàair

• S'il est encrassé, le filtre à air entravera les performances du moteur. Vérifiez le filtre et nettoyez-le dans de l'eau chaude savonneuse si nécessaire. Séchez-le complètement avant de le réinstaller. Si le filtre est cassé ou s'il a rétréci, remplacez-le par un nouveau.

Comment placer les deux éléments du filtre à air? 1. Placez l'élément fin avant toute chose. 2. Placez ensuite l'élément épais de façon à ce que le côté du pointon soit à l'extérieur.

Filtreà carburant

• Lorsque le moteur manque de carburant, vérifie le bouchon de carburant et vérifie que le filtre à carburant n'est pas bouché.

Filtre à carburant

Bougies

• Une panne ou un échec lors de l'allumage est bien souvent causé par une bougie encrassée. Nettoyez la bougie puis vérifiez que l'écartement entre les bougies est ajusté. Pour une bougie de remplacement, il convient d'utiliser le type approprié spécifique par Husqvarna.

LA BOUGIE DOIT ETRE REMPLACEE PAR UNE BOUGIE NGK CMR7H OU CHAMPION RZ7C.

• Notez que l'utilisation de bougies autres que celles recommandées peut causer des défaillances, des surchauffes ou des avaries du moteur.
• Pour installer la bougie, vissez-la à la main jusqu'à ce qu'elle soit bien serrée puis serrez-la d'un quart de tour supplémentaire à l'aide d'une clé à douille pour bougie.

COUPLE DE SERRAGE: 9.8 ~ 13,7 N.m

Averagement

• Ne touchez jamais le cylindre, le silencieux ou les bougies les mains nues, immédiatement après l'arrêt du moteur. Le moteur peut devenir très chaud quand il tourne et en l'occurrence, le toucher peut causer de graves brûlures.

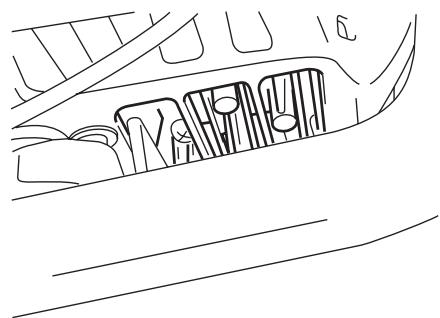

• Nettoyez les ailettes du cylindre à l'aide d'air comprimé ou d'une brosse.

Si de la crasse reste bloquée et engendre un blocage au niveau de l'orifice de refroidissement de l'air d'admission ou entre les ailettes du cylindre, cela peut engendrer une surchauffe du moteur qui peut, ensuite, déboucher sur une panne mécanique du taille-haie.

Nettoyez tout résidu de résine et de branchage entre les lames à l'aide d'un agent nettoyant 531 00 75-13 (UL22) avant et après l'utilisation de la machine.

Avertissement

Assurez-vous que les écrous de lame sont bien serrés. - L'assemblage des lames est conçu pour compenser automatiquement tout jeu entre les lames.

Vérifiez les bords tranchants et affûtez à l'aide d'une lime plate. Point :

1. Gardez le coin du fond affûté.
2. Arrondissez la base de l'arête.
3. Ne utilisez pas DEA si vous utilisez un affuteur.

Affutage

Gardez toujours la lime ou l'affuteur à un angle de par rapport à la lame et :

• Limez toujours dans la direction du bord tranchant;
• Remarque : les limes n'affutent que dans une seule direction ; soulevez la lime de la lame puis remettez-la dans sa position initiale pour un nouveau mouvement ;
• Otez toutes les bavures du bord de la lame à l'aide d'une pierre à aiguiser;
• Retirez le moins de matériel possible;
• Avant de replacer les lames affûtées, retirez la limaille puis graissez.

Ne tentez pas d'affûter une lame endommagée : remplacez-la ou remettez-la à un atelier de réparation.

Blocage de l'accélération

• Arrêtez l'utilisation de la machine si le verrou de sécurité est défectueux.
• Le verrou de sécurité est le dispositif qui empêche d'accélérer le levier d'accélération de façon involontaire. Quand vous appuyez sur le verrou de sécurité, vous pouvez accélérer avec le levier d'accélération.

Blocage de l'accélération

1. Vérifiez que le levier d'accélération ne rouge pas quand vous n'appuyez pas sur le verrou de sécurité.
2. Vérifiez que le levier d'accélération rouge quand vous le saisissez ou quand vous le relâchez tout en appuyant sur le verrou de sécurité.
3. Vérifiez si le verrou de sécurité revient à sa position initiale quand vous levez le verrou de sécurité.
4. Si vous découvrez des défaillances lors de l'une des vérifications ci-dessous, contactez votre revendeur pour qu'il puisse effectuer une réparation.

Boîte de vitesses à réduction

Remplissez le carter d'engrenage toutes les 50 heures d'utilisation.

Utilisez une pompe de graissage. Ajoutez de la graisse jusqu'à ce qu'elle sorte de la base des lames.

• Embouchure de graissage : type A

Le système anti-vibration, s'il est déformé ou endommagé, peut causer des ruptures comme un « déraillement » ou un fléchissement du moteur et/ou de la lame.

S'assurer que les amortisseurs ne sont pas endommagés.

Avertissement

• Inspectez périodiquement le silencieux pour détecter les vis desserrées, tout dommage ou signe de corrosion éventuel. Si vous détectez des fuites au niveau du système d'échappement, arrêtez d'utiliser la machine et faites-la réparer sans délai.
• Sinon, le moteur risque de prendre feu.

Remisage

1. Avant de longues périodes de remisage, afin d’éviter la rouille, lubrifiez les guides-lames avec de la graisse spéciale, ref. n°531 00 75-12 (UL21).
2. Videz le réservoir de carburant puis remettez le bouchon. Vidanger l'essence à l'extérieur et loin de tout foyer, dans un récipient approprié.
3. Retirez la bougie, versez une petite quantité d'huile dans le cylindre.
4. Faites tournier le vilebrequin plusieurs fois à l'aide de la corde de démarrage, afin que l'huile se répartisse bien. Replacez la bougie.
5. Enveloppez le moteur d'une feuille de plastique.
6. Remisez le taille-haie à l'intérieur au sec, à l'abri de la poussière, hors de la portée des enfants, de préférence en contact direct avec le sol et à l'écart de toute source de chaleur.
7. La protection pour le transport doit toujours être mise sur l'équipement de coupe quand la machine n'est pas utilisée.

Mise au rebut

Veillez à respecter les réglementations locales lors de la mise au rebut de la machine, du carburant ou de l'huile de la machine.

Guide de dépannage

Cas 1. Échec au démarrage

CONTRÔLE	CAUSES ÉVENTUELLES	REMÈDE
Réserveur de carburant	→ Mauvais carburant	→ Drainer et replir avec le carburant ajusté
Filtre à carburant	→ Le filtre à carburant est bouché	→ Nettoyer
Vis de réglage du carburateur	→ Réglage atypique	→ Rectifier le réglage
Pare-étincelles (pas d'étincelle)	→ La bougie est encrassée/noyée	→ Nettoyer/secher
	→ L'écartement entre les bougies est incorrect	→ Corriger (écartement : 0,6 - 0,7 mm)
Bougie	→ Déconnectée	→ Resserrez

Cas 2. Le moteur s'allume mais finit par s'arrêter / est difficile à redémarrer.

CONTRÔLE	CAUSES ÉVENTUELLES	REMÈDE
Réservoir de carburant	→ Carburant incorrect ou éventé	→ Drainer et replir avec le carburant adéquat
Vis de réglage du carburateur	→ Réglage atypique	→ Rectifier le réglage
Filtre à air	→ Bouché par de la poussière	→ Nettoyer

Lorsque vous voyez que la machine nécessite un entretien supplémentaire, veuillez consulter notre atelier de réparation dans votre région.
