150BT - Souffleur à feuilles HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à feuilles
Marque	HUSQVARNA
Modèle	150BT
Dimensions (L x l x H)	351 x 446 x 479 mm
Poids sec	10,2 kg
Type de moteur	Deux temps, refroidissement par air
Cylindrée	50,2 cm³
Alimentation	Mélange essence/huile 50:1
Capacité du réservoir de carburant	1,25 L
Volume d'air moyen	14 m³/min
Vitesse de l'air (maximum)	80 m/s
Niveau sonore (à 50 pieds)	71 dB(A)
Niveau de puissance sonore garanti	104 dB(A)
Niveau de pression sonore à l'oreille	94 dB(A)
Vibrations (ralenti, poignée droite)	2,9 m/s²
Vibrations (max, poignée droite)	2,1 m/s²
Bougie	NGK CMR7H
Filtre à air	Simple étape (à moitié mouillé)
Vitesse de ralenti	2200 tr/min
Vitesse de fonctionnement	2200 à 6100 tr/min
Consommation de carburant	1,04 L/h
Système d'allumage	CDI
Entretien	Nettoyage régulier du filtre à air, vérification de la bougie et du silencieux
Sécurité	Port de protections auditives, oculaires et gants ; distance de sécurité de 15 mètres

FOIRE AUX QUESTIONS - 150BT HUSQVARNA

Comment démarrer le moteur du souffleur Husqvarna 150BT ?

Appuyez sur la boule du primer jusqu'à ce que le carburant arrive dans le tube transparent. Fermez le starter. Réglez le levier d'accélération à environ 1/3. Tenez fermement l'extrémité du souffleur de la main gauche, tirez lentement sur le lanceur jusqu'à sentir la résistance, puis tirez vigoureusement. Une fois le moteur en marche, ouvrez le starter et laissez chauffer.

Quel type de carburant utiliser pour le Husqvarna 150BT ?

Utilisez un mélange d'essence sans plomb (minimum 89 RON) et d'huile spéciale pour moteur deux temps refroidi par air (norme JASO FC ou ISO EGC) dans un rapport de 50:1. N'utilisez pas d'huile BIA ou TCW. Agitez soigneusement le mélange avant de remplir.

Comment nettoyer le filtre à air du souffleur 150BT ?

Dévissez les deux boutons et retirez le couvercle du filtre à air. Lavez l'élément en mousse avec un détergent neutre et de l'eau chaude, puis séchez-le. Imbibez-le d'huile pour moteur deux temps, essorez l'excédent (l'élément doit peser 2 à 3 fois son poids sec). Remontez en fixant bien la grille et le couvercle.

Quelle bougie utiliser pour le Husqvarna 150BT et comment la vérifier ?

La bougie recommandée est la NGK CMR7H. Vérifiez-la toutes les 25 heures : nettoyez les électrodes avec une brosse métallique et ajustez l'écartement à 0,6-0,7 mm. Remplacez-la deux fois par an ou si elle est usée.

Comment régler le ralenti du moteur ?

Le ralenti est pré-réglé à 2200 tr/min. Pour le modifier, utilisez la vis de réglage située sur le côté supérieur du carburateur. Tournez-la dans le sens horaire pour augmenter le régime, antihoraire pour le diminuer.

Quand faut-il remplacer le filtre à carburant ?

Vérifiez le filtre à carburant toutes les 50 heures et remplacez-le s'il est colmaté. Pour y accéder, utilisez un petit crochet en fer pour retirer l'ensemble filtre de la tubulure, puis nettoyez-le avec de l'essence ou remplacez-le.

Quelles précautions de sécurité sont essentielles lors de l'utilisation ?

Portez toujours une protection auditive, des lunettes de sécurité et des gants. Gardez une distance d'au moins 15 mètres des autres personnes et animaux. Ne dirigez jamais le tube vers des personnes ou des flammes. Utilisez le harnais pour répartir le poids et libérer les mains.

Comment entreposer le souffleur Husqvarna 150BT ?

Videz le réservoir de carburant, puis actionnez le primer jusqu'à ce qu'il soit vide. Retirez la bougie, versez une cuillerée d'huile deux temps dans le cylindre, tirez plusieurs fois sur le lanceur, puis remettez la bougie. Rangez l'appareil dans un endroit sec, frais, propre et hors de portée des enfants.

Que faire si le moteur ne démarre pas ?

Vérifiez que vous avez suivi la procédure de démarrage : primer, starter, accélération à 1/3. Si le moteur noie, ouvrez le starter et tirez plusieurs fois sur le lanceur. Vérifiez aussi l'état de la bougie, l'arrivée de carburant et le filtre à air. Si le problème persiste, contactez un atelier Husqvarna.

Comment utiliser le souffleur Husqvarna 150BT pour éviter les nuisances sonores ?

Utilisez la machine à des heures raisonnables, respectez les réglementations locales. Réglez le régime au minimum nécessaire pour effectuer le travail. Évitez de souffler contre le vent et humidifiez les surfaces poussiéreuses pour réduire la poussière et le bruit.

MODE D'EMPLOI 150BT HUSQVARNA

Avant d'utiliser nos produits, lisez attentivement ce manuel pour comprendre comment utiliser correctement votre unité.

Manuel d'utilisation

130BT

150BT

170BT

180BT

Déclaration de conformité EU [130BT] (applicable en europe uniquement)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. [phone], déclare sous sa seule responsabilité que les souffleurs Husqvarna 130BT aux numéros de série de l'année 2007 et des années ultérieures (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL: du 22 juin 1998 « relative aux machines » 98/37/EC, annexe IIA.

du 3 mai 1989 « relative à la compatibilité électromagnétique » 89/336/EEC et les suppléments applicables.

du 8 mai 2000 « relative aux émissions de bruit dans l'environnement » 2000/14/EC.

Pour davantage d'informations sur les émissions de bruit, voir le chapitre Caractéristiques techniques. Les normes suivantes ont été appliquées : ISO 22868:2005, CISPR 12:2005, ISO 14740:1998.

TUV Rheinland Japan Ltd., 9F 3-19-5 Shin Yokohama, Kohoku-ku, Yokohama 222-0033, Japon, a effectué des essais de type pour le compte d'Huskvarna AB. Les certificats ont les numéros suivants: AM5009/9322/0001 Huskvarna 12/01/2007

Bo Andreasson, Directeur exécutif

NUMERO D'HOMOLOGATION SELON LA DIRECTIVE CE SUR LES GAZ D'ÉCHAPPEMENT (2002/88/EC) e13 97/68SH2G3 2002/88 0098 02

Déclaration de conformité EU [150BT] (applicable en europe uniquement)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. [phone], déclare sous sa seule responsabilité que les souffleurs Husqvarna 150BT aux numéros de série de l'année 2007 et des années ultérieures (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 22 juin 1998 « relative aux machines » 98/37/EC, annexe IIA.

du 3 mai 1989 « relative à la compatibilité électromagnétique » 89/336/EEC et les suppléments applicables.

du 8 mai 2000 « relative aux émissions de bruit dans l'environnement » 2000/14/EC.

Pour davantage d'informations sur les émissions de bruit, voir le chapitre Caractéristiques techniques. Les normes suivantes ont été appliquées : ISO 22868:2005, CISPR 12:2005, ISO 14740:1998.

TUV Rheinland Japan Ltd., 9F 3-19-5 Shin Yokohama, Kohoku-ku, Yokohama 222-0033, Japon, a effectué des essais de type pour le compte d'Husqvarna AB. Les certificats ont les numéros suivants: AM 50106648 0001

Huskvarna 27/04/2007

Bo Andreasson, Directeur exécutif

NUMERO D'HOMOLOGATION SELON LA DIRECTIVE CE SUR LES GAZ D'ÉCHAPPEMENT (2002/88/EC) e13 97/68SH3G3 2002/88 0334 00

Déclaration de conformité EU [170BT] (applicable en europe uniquement)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. [phone], déclare sous sa seule responsabilité que les souffleurs Husqvarna 170BT aux numéros de série de l'année 2006 et des années ultérieures (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL: du 22 juin 1998 « relative aux machines » 98/37/EC, annexe IIA.

du 3 mai 1989 « relative à la compatibilité électromagnétique » 89/336/EEC et les suppléments applicables.

du 8 mai 2000 « relative aux émissions de bruit dans l'environnement » 2000/14/EC.

Pour davantage d'informations sur les émissions de bruit, voir le chapitre Caractéristiques techniques. Les normes suivantes ont été appliquées : ISO 7917:1987, CISPR 12:2005, ISO 14740:1998.

TUV Rheinland Japan Ltd., 9F 3-19-5 Shin Yokohama, Kohoku-ku, Yokohama 222-0033, Japon, a effectué des essais de type pour le compte d'Husqvarna AB. Les certificats ont les numéros suivants: AM5007/9255/0001

Huskvarna 10/03/2006

Bo Andreasson, Directeur exécutif

NUMERO D'HOMOLOGATION SELON LA DIRECTIVE CE SUR LES GAZ D'ÉCHAPPEMENT (2002/88/EC) e13 97/68SH3G3 2002/88 0223 02

Déclaration de conformité EU [180BT] (applicable en europe uniquement)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. [phone], déclare sous sa seule responsabilité que les souffleurs Husqvarna 180BT aux numéros de série de l'année 2008 et des années ultérieures (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL: du 22 juin 1998 « relative aux machines » 98/37/EC, annexe IIA.

du 3 mai 1989 « relative à la compatibilité électromagnétique » 89/336/EEC et les suppléments applicables.

du 8 mai 2000 « relative aux émissions de bruit dans l'environnement » 2000/14/EC.

Pour davantage d'informations sur les émissions de bruit, voir le chapitre Caractéristiques techniques. Les normes suivantes ont été appliquées : ISO 22868:2005, CISPR 12:2005, ISO 14740:1998.

TUV Rheinland Japan Ltd., 9F 3-19-5 Shin Yokohama, Kohoku-ku, Yokohama 222-0033, Japon, a effectué des essais de type pour le compte d'Husqvarna AB. Les certificats ont les numéros suivants: AM5011/6693/0001 Huskvarna 23/10/2007

Bo Andréasson, Directeur exécutif

NUMERO D'HOMOLOGATION SELON LA DIRECTIVE CE SUR LES GAZ D'ÉCHAPPEMENT (2002/88/EC) e13 97/68SH3G3 2002/88 0106 02

Sécurité 5

LA SÉCURITÉ D'ABORD 5

Notes sur les différents types d'advertisement 5

Autocollants d'avertissement sur la machine 5

Symboles. 5

Consignes de sécurité 6

CONDITIONS DE TRAVAIL 7

SITUATIONS DE TRAVAIL 7

ÉVITEZ LES PROBLEMES DUS AU BRUIT 7

PLAN DE TRAVAIL 7

CARBURANT 7

AVANT DE DEMARRER LE MOTEUR 8

UTILISATION DE LA MACHINE 8

ENTRETIEN 9

TRANSPORT 9

REMISAGE 9

Montage 15

JOINT ROTATIF 15

LEVIER D'ACCÉLÉRATION 15

Les instructions contenues dans les avertissements de ce manuel et les autocollants d'avertissement avec le symbole appliqués sur le souffleur concernent des points importants dont il convient de tenir compte afin d'éviter toute blessure personnelle grave; pour cette raison, nous vous demandons de lire attentivement toutes les instructions et de les respecter rigoureusement.

Averagement

Les instructions telles que celles montrées ci-dessus concernent des étapes ou des procédures délicates devant être respectées afin d'éviter tout accident pouvant causer des blessures corporelles graves ou mortelles. Ce marquage est utilisé pour indiquer que les instructions doivent être suivies impérativement.

Les instructions telles que celles montrées ci-dessus concernent des étapes ou des procédures qui, si elles ne sont pas suivies rigoureusement, peuvent donner lieu à des avaries mécaniques, des pannes ou des dommages.

Remarque

Utilisé pour indiquer des instructions supplémentaires destinées à fournir des conseils ou des indications utiles à l'utilisation du produit.

Symboles

AVERTISSEMENT! La machine peut être dangereuse si elle n'est pas utilisée correctement et avec prudence et elle peut causer des blessures graves ou fatales aux opérateurs ou autres personnes.

Lisez attentivement le manuel d'utilisation et vérifiez que vous avez bien compris les instructions avant d'utiliser la machine.

Portez toujours:

• Des protections auditives
• Des protections oculaires agréées

Ce produit est conforme aux directives UE applicables.

Portez toujours des gants de protection.

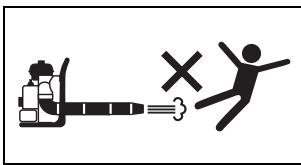

Le souffleur peut projeter des objets qui risquent de rebondir vers l'utilisateur. Risque de graves blessures aux yeux si l'équipement de protection recommandé n'est pas utilisé.

L'opérateur du souffleur doit s'assurer qu'aucune personne et qu'aucun animal ne se trouve à moins de 50 pieds (15 mètres). Quand plusieurs opéra-

térateurs travaillent sur une même zone de travail, ils doivent maintenir une distance de sécurité d'au moins 50 pieds (15 mètres) + entre eux.

Un masque respiratoire doit être utilisé en cas de risque de projection de poussière.

Conservez toutes les parties de votre corps à distance des surfaces brûlantes.

Les autres symboles/autocollants sur la machine font référence à des exigences de certification spécifique à certains marchés.

Si les autocollants d'advertisement se sont décollés ou sont devenus sales et impossibles à lire, contactez le revendeur chez lequel vous avez acheté le produit pour commander de nouveaux autocollants que vous apposerez aux endroits prévus à cet effet.

Symboles sur la machine

(a)

(b)

(c)

(d)

Pour une utilisation et une maintenance de toute sécurité, des symboles sont gravés en relief sur la machine. Lorsque vous utilisez ces indications, veillez à ne pas faire d'erreur.

L'orifice pour faire le plein du "MÉLANGE DE CARBURANT" Position: CAPUCHON DE RÉSERVOIR DE CARBURANT La direction de fermeture du starter Position: ORIFICE D'ENTRÉE La direction d'ouverture du starter Position: ORIFICE D'ENTRÉE La direction pour arrêter le moteur Position: LEVIER D'ACCÉLÉRATION

Consignes de sécurité

1. Lisez attentivement le manuel d'utilisation de ce souffleur. Assurez-vous que vous avez bien compris comment utiliser cette machine avant de commencer à travailler. La non-compréhension de ces instructions peut résulter en des blessures graves.
2. Gardez ce manuel à portée de main afin de pouvoir le consulter en cas de doute. Notez également que vous devez contacter le revendeur chez lequel vous avez acheté votre machine pour obtenir des explications quand vous ne trouvez pas de réponses à vos questions dans le manuel.
3. Donnez toujours ce manuel à la personne à laquelle vous vendez, prêtez ou transférez la propriété de la machine de toute autre manière.
4. Ne prêtez pas et ne louez pas la machine sans son manuel d'utilisation.
5. Assurez-vous que les personnes utilisant votre machine comprennent les informations contenues dans ce manuel.
6. Ne laissez jamais un enfant utiliser la machine.
7. Une exposition prolongée au bruit peut résulter
8. La conception d'origine de la machine ne doit en aucun cas ê er en des blessures personnelles graves ou la mort de l'opérateur et des tierces personnes.
9. Un souffleur incorrectement ou négligemment utilisé est un outil dangereux pouvant causer des blessures graves voire mortelles. Il est extrêmement important de lire et de comprendre le contenu de ce manuel d'utilisation.
10. Husqvarna AB poursuit continuellement ses travaux de développement et se réserve le droit de modifier la conception et l'aspect de ses produits sans avis préalable.
11. La machine est conçue uniquement pour nettoyer les pelouses, allées, routes en asphalte et surfaces similaires.

Conditions de travail

1. N'utilisez pas le souffleur si vous êtes fatigué, malade, indisposé ou si vous êtes sous l'influence d'alcool, de drogues ou de médicaments.
2. Une protection auditive est nécessaire afin d'éliminer tout risque de perte auditive associé à des niveaux sonores élevés.
3. Portez toujours des protections oculaires et des bottes de protection afin d'éliminer tout risque de blessure suite à la projection d'objets. Les lunettes de protection enveloppantes doivent être conformes à la norme ANSI Z87.1 aux États-Unis ou EN 166 dans les pays de l'Union Européenne.
4. Dans des environnements poussièreux, utilisez un masque respiratoire afin de réduire le risque de lésions dues à l'inhalation de la poussière.
5. Portez des chaussures à semelles en caoutchouc ou des chaussures comptant une protection antidérapante afin d'éviter tout risque de chute.
6. Afin de réduire le risque de blessures quand des objets sont happés par les parties rotatives, ne portez pas de vêtements lâches, d'écharpe, de chaîne autour du cou, etc. et attachez vos cheveux s'ils sont longs et atteignent les épaules.

1. L'utilisation prolongée du souffleur et l'exposition au froid et aux vibrations peuvent provoquer la maladie dite des doigts blancs (phénomène de Raynaud) dont les symptômes sont des sensations de brûlure et de fourmillement suivies d'une perte de couleur et de sensation dans les doigts. Si tous les facteurs contribuant à la maladie des doigts blancs ne sont pas connus, le froid, les maladies ou l'état physique des fumeurs ainsi que les périodes prolongées d'exposition aux vibrations sont parmi les facteurs de risque. Afin de réduire le risque de maladie des doigts blancs, les précautions suivantes sont fortement recommandées

a) Portez des vêtements chauds. N'utilisez jamais le souffleur quand il pleut.

b) Utilisez des gants antivibratoires épais. c) Effectuez des pauses fréquentes de 5 minutes dans un endroit chauffé. d) Tenez fermement la machine sans appliquer de pression constante et excessive sur les poignées. e) En cas d'inconfort, de rougeur ou de gonflement des doigts ou de toute autre partie du corps, consultez un r symptomes ne se développement pas.

1. Le système d'allumage de votre machine génère un champ électromagnétique d'une très faible intensité. Ce champ peut interférer avec certains pacemakers. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des pacemakers doivent consulter leur médecin et le fabricant de leur pacemaker avant d'utiliser cette machine.

Situations de travail

1. Pour réduire le risque de blessures dues à l'inhalation des fumées des gaz d'échappement, n'utilisez pas la machine dans des zones non ventilées. Les gaz d'échappement contiennent du monoxyde de carbone dangereux.

1. N'utilisez pas le souffleur si vous ne pouvez pas adopter une position stable et conserver votre équilibre.
2. N'utilise jamais la machine par grand vent, mauvais temps, dans un environnement potentiellement explosif, quand la visibilité est limitée ou à des températures très basses ou très élevées.

(L'environnement d'utilisation recommandé est à une température inférieure à 40 degrés C (104 degrés F).)

Remarque

Contrôlez et suivez les réglementations locales relatives aux niveaux sonores et heures d'utilisation du souffleur.

1. N'utilisez la machine qu'à des heures raisonnables en évitant de travailler tout le matin ou tard le soir afin de ne pas déranger les voisins. Respectez les horaires commandés par les directives locales.
2. Afin de réduire le niveau sonore, limitez le nombre de machines utilisées en même temps.
3. Utilisez le souffleur sur le régime le plus bas permettant d'effectuer le travail.
4. Contrôlez votre machine avant de commencer à travailler ; vérifiez particulièrement le silencieux, les entrées d'air et les filtres à air.

PLAN de travail

• Afin d'élimer tout risque de blessure ou problème de santé, évitez de trop utiliser la machine et vous ménagez des temps de pause dans votre travail.

Avertissement

Pour réduire le risque d'incendie et de brûlures:

a) Manipulez le carburant avec la plus grande prudence. Il est extrêmement inflammable. b) Ne fumez pas quand vous manipulez le carburant. c) Ne faites pas le plein quand le moteur est chaud. d) Ne faites pas le plein quand le moteur tourne. e) Évitez de renverser du carburant ou de l'huile. Essuyez jusqu'à sec la machine pour la sécher avant de l'utiliser. f) Placez-vous à au moins 10 pieds (3 mètres) de l'emplacement où vous avez fait le plein avant de démarrer le moteur. g) Rangez toujours l'essence dans un bidon/adapté pour contenir des liquides inflammables. h) Vérifiez que la machine est montée correctement et en bon état de fonctionnement. i) N'utilisez pas le souffleur près d'un feu; si la machine est dirigée vers une flamme, les substances inflammables risquent de s'enflammer.

Avant de demarrer le moteur

• Avant de démarrer le moteur, inspectez toujours la machine dans son entier afin de contrôler que tous les éléments sont en bon état et convenablement attachés. En cas de dommage au niveau de la tubulure de carburant, du tuyau d'échappement ou du cable d'allumage, n'utilisez pas le souffleur tant qu'il n'a pas été réparé.

Avant de démarrer la machine, vérifie qu'aucun corps étranger n'obstrue le carter du ventilateur et la grille. Ces obstacles peuvent causer des blessures graves ou endommager le ventilateur et le carter du ventilateur.

[130BT]

Vérifiez que les amortisseurs en caoutchouc ne sont ni fissurés ni endommagés de toute autre manière. Si un amortisseur en caoutchouc ou un ressort fissuré ou endommagé n'est pas remplacé, le moteur risque de se détacher de son support durant l'utilisation et de causer des blessures personnelles graves.

En cas de fissures, remplacez-le immédiatement.

Avertissement

Afin de réduire le risque de blessures dues au contact avec des parties en rotation, arrêtez le moteur avant d'installer ou de retirer des accessoires. Ne retirez jamais la grille de protection de 130BT. N'utilisez pas la machine si la grille n'est pas en place. Débranchez toujours la bougie avant d'effectuer des mesures d'entretien ou d'accéder à des parties en rotation.

[130BT]

Si vous remarquez des vibrations ou des bruits anormaux lorsque vous utilisez ce produit, arrêtez immédiatement le moteur et contactez l'atelier d'entretien Husqvarna le plus proche. Il est très important de contrôler le ventilateur. Risque d'accidents graves en cas d'avarie du ventilateur.

1. Inspectez la zone de travail et retirez ou couvrez tous les objets pouvant être endommagés par le jet d'air ou la projection des débris.
2. Pour réduire le risque de blessures dues à la projection d'objets:

a) Attention aux enfants, aux animaux, aux fenêtres ouvertes et aux voitures nouvellement lavées ; projetez les débris au loin. b) Utilisez le tube d'extension du souffleur afin que le jet d'air puisse être près du sol. c) N'autorisez personne à se couvrir dans la zone de travail.

d) Ne dirigez pas le tube du souffleur vers les personnes ou les animaux.

e) Contrôlez toujours que les débris n'ont pas été projetés dans la propriété d'un voisin. f) Tenez compte de la direction du vent ; ne travaillez pas contre le vent.

1. Pour réduire le temps de travail:

a) Utilisez un râteau et un balai pour dégager les débris avant d'utiliser le souffleur. b) Dans les environnements poussiéreux, humidifiez légèrement les surfaces ou utilisez un accessoire de vaporisation quand de l'eau est disponible. c) Économisez l'eau en utilisant un souffleur au lieu d'un tuyau d'arrosage pour des parties du jardin telles que les égouts, grilles, patios, grills, porches et jardins.

1. N'utilisez pas le souffleur sur une échelle ou un échafaudage.

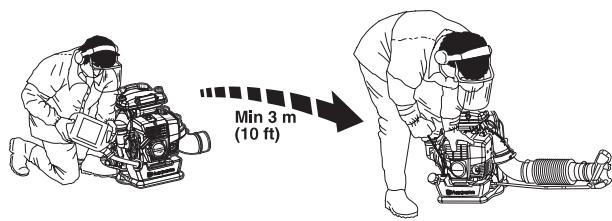

1. Ne posez jamais la machine au sol avec le moteur encore en marche à moins de pouvoir la surveiller.
2. Ne touchez jamais la bougie ou le câble d'allumage tant que le moteur est en fonctionnement. Ceci risquerait de générer une décharge électrique.

1. Ne touchez jamais le silencieux, la bougie, tout composant métallique du moteur ou la surface autour du capot du moteur tant que le moteur tourne ou immédiatement après l'arrêt du moteur. Ces composants métalliques atteignent des températures élevées durant le fonctionnement et tout contact peut causer des blessures graves.

Avertissement

La température de la machine peut augmenter après l'arrêt du moteur. N'oubliez pas de laisser le moteur refroidir avant de faire le plein de la machine.

1. Si le moteur prend feu ou dans toute autre situation d'urgence qui exige que vous quittiez la machine, ouvrez la boucle de la ceinture de sécurité et basculez la machine vers l'arrière.
2. Après l'utilisation du souffleur ou de tout autre équipement, NETTOYEZ-LES! Jetez les débris dans une poubelle.

Entretien

1. Afin de conserver votre machine en bon état de fonctionnement, effectuez les mesures d'entretien et vérifiez à intervalles réguliers les points indiqués dans ce manuel.
2. Assurez-vous toujours d'arrêter le moteur et de débrancher la bougie avant d'effectuer toute mesure d'entretien ou de vérification.

Avertissement

Les composants métalliques, le capot du moteur et les zones autour du moteur atteignent des températures élevées immédiatement après l'arrêt du moteur.

1. Examinez le souffleur à intervalles réguliers pour détecter les fixations détachées ou les composants rouillés ou usés. Observez la plus grande prudence autour de la tubulure de carburant, du silencieux et du câble d'allumage.
2. L'entretien du moteur, sauf celui indiqué dans ce manuel, doit être effectué par des techniciens d'entretien professionnels. Tout mesure erronée d'entretien du ventilateur et du silencieux du souffleur peut causer une avarie de la machine.
3. En cas de remplacement d'un composant ou du lubrifiant, utilisez toujours des produits Husqvarna ou des produits agréés par Husqvarna pour être utilisés avec les produits Husqvarna.
4. Si un composant doit être remplacé ou si une mesure d'entretien ou une réparation qui n'est pas décrite dans ce manuel doit être effectuée, contactez un représentant de l'atelier d'entretien Husqvarna le plus proche pour obtenir l'aide nécessaire.
5. N'utilisez aucun accessoire ou accessoire autre que ceux portant la marque Husqvarna et recommandés pour la machine.
6. Ne démontez et ne modifiez la machine dans aucun cas. Ceci risquerait d'endommager la machine durant son fonctionnement ou la machine ne serait pas en mesure de fonctionner correctement.

Transport

• Purgez le carburant du réservoir avant de transporter et de remisser le souffleur.
• Attachez le souffleur afin qu'il ne risque pas d'être endommagé par les chocs durant le transport.
• N'appliquez pas des forces abusives, ne faites pas tomber et ne jetez pas le souffleur. La garantie cesserait d'être valide.

Remisage

• Pour ranger le souffleur, CHOISSEZ un endroit à l'intérieur, sec, frais et bien aéré, à l'abri de la poussière et hors de portée des enfants.

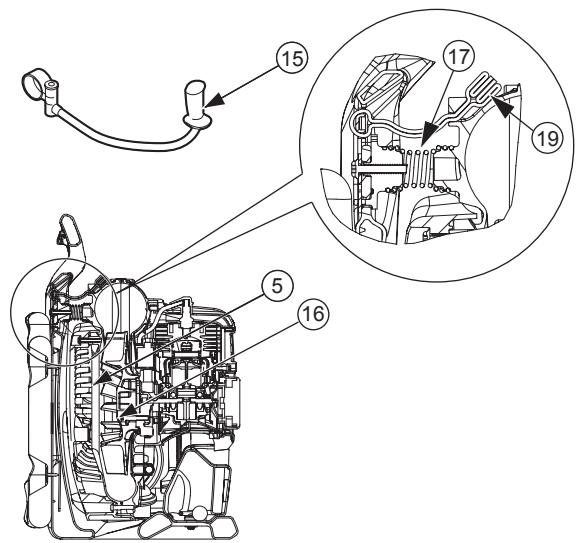

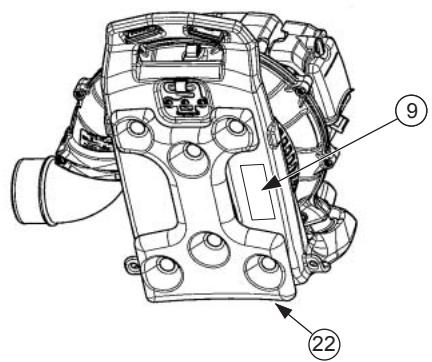

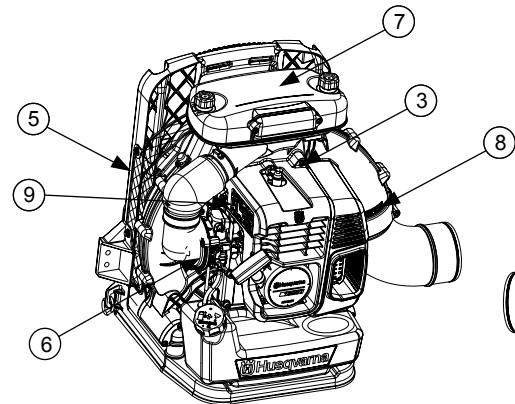

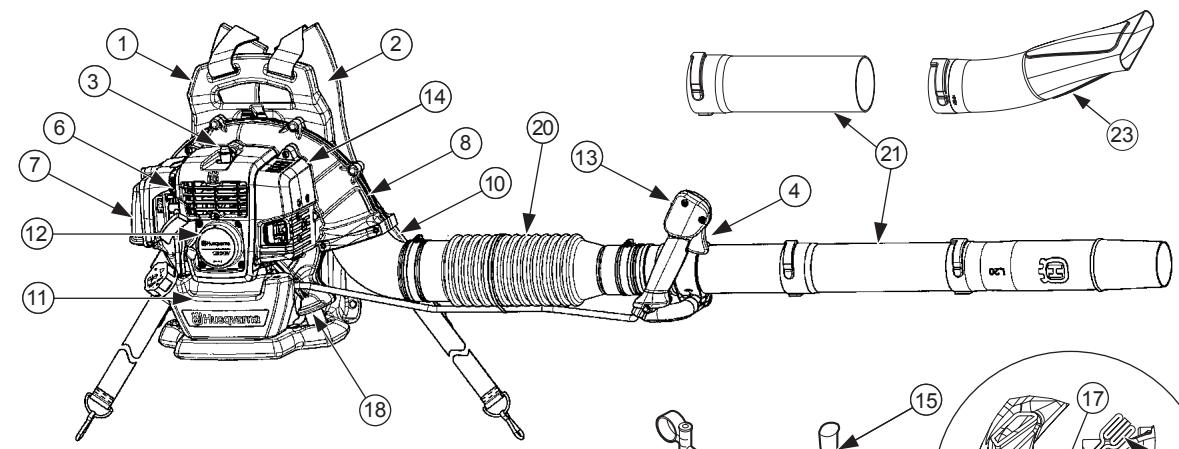

<130BT>

1. Cadre
2. Hammais
3. Capuchon de la bougie
4. Lever d'accélération
5. Grille de protection
6. Lever du starter
7. Filtre à air
8. Carter du ventilateur, couvercle
9. Autocollant "CAUTION" (attention)
10. Raccord coude
11. Réservoir de carburant
12. Lanceur
13. Contacteur d'arrêt avec réglage de la position du levier d'accélération
14. Couvercle du moteur
15. Guidon (option)
16. Ventilateur
17. Amortisseur (ressort)
18. Amortisseur (caoutchouc)
19. Collier (bouchon)
20. Tuyau flexible
21. Tubes
22. Coussinet
23. Tube plat (option)

Mise au rebut

Veillez à respecter les réglementations locales lors de la mise au rebut de la machine, du carburant ou de l'huile de la machine.

Chassis:

Harnais:

Lever d'accélération:

Carter du ventilateur, capots du ventilateur et du moteur :

Coussinet:

Tuyau flexible:

Tubes:

Ventilateur :

Élement:

PE (polyéthylène)

Fibres chimiques

Métal, plastique

PA66GF (nylon renforcé de fibre de verre), laiton

Fibres chimiques

EVA (éthylène-vinyle-acétate)

PA66GF (nylon renforcé de fibre de verre)

Urethane

• L'écrou du carter du ventilateur et du ventilateur peut être retiré.

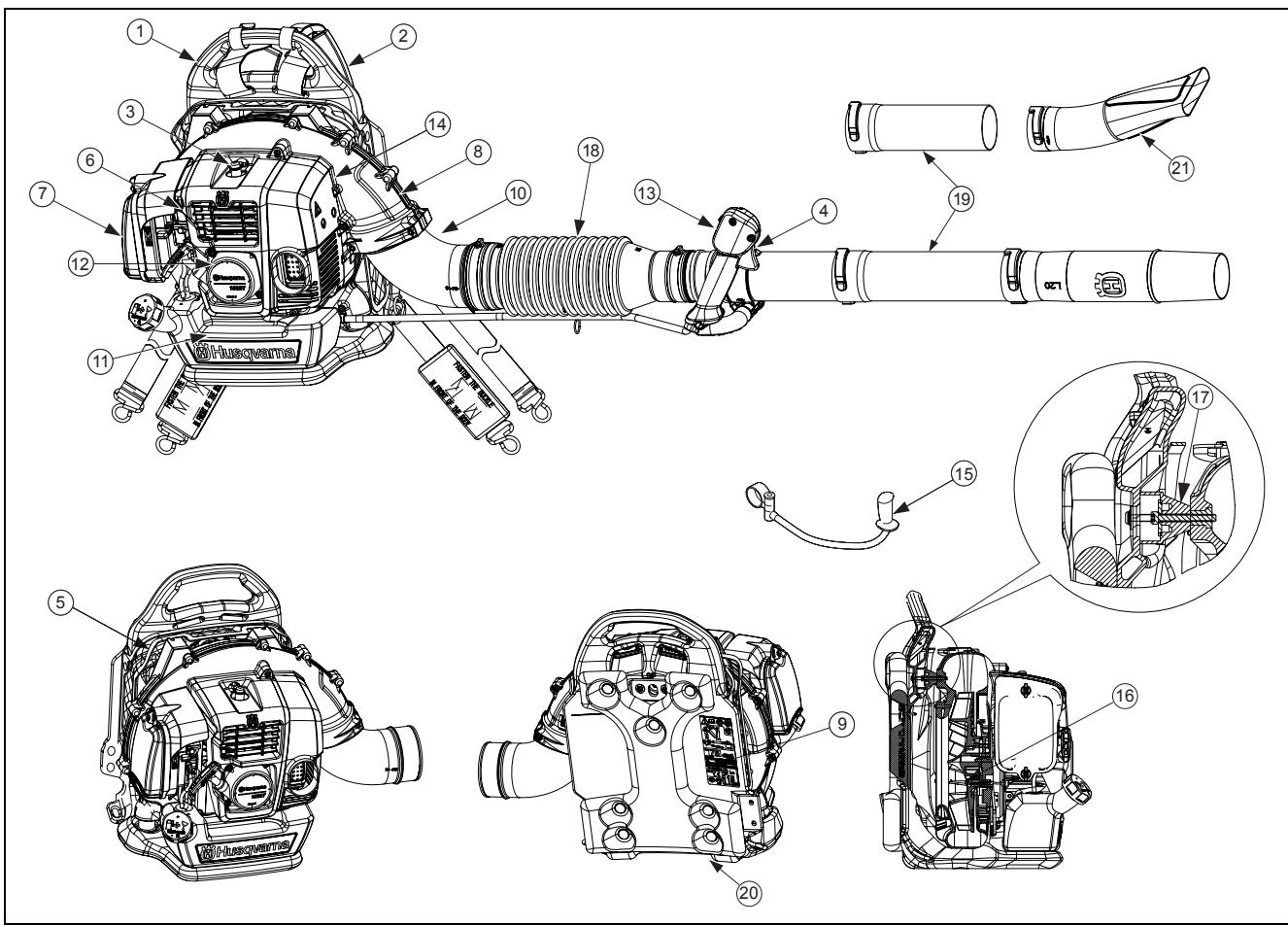

<150BT>

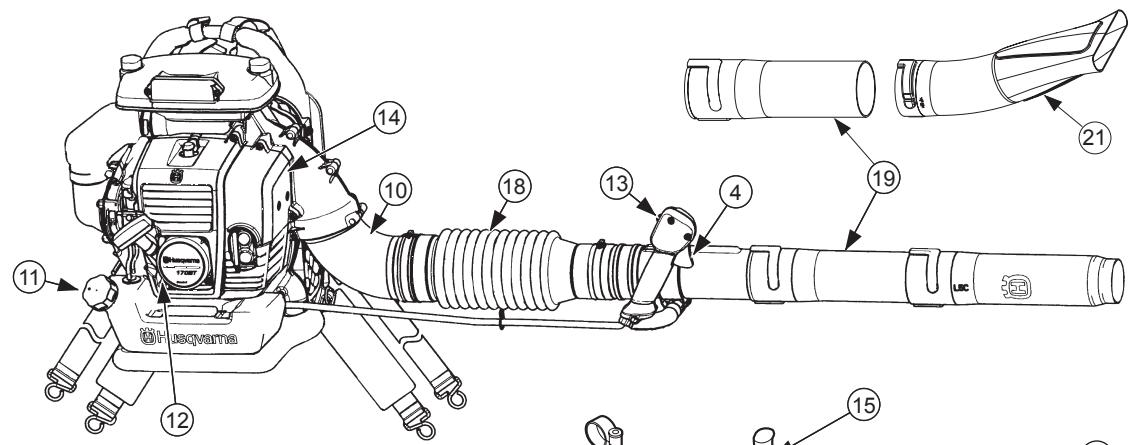

1. Cadre
2. Harnais
3. Capuchon de la bougie
4. Lever d'accélération
5. Grille de protection
6. Lever du starter
7. Filtre à air
8. Carter du ventilateur, couvercle
9. Autocollant "CAUTION" (attention)
10. Raccord coude
11. Réservoir de carburant
12. Lanceur
13. Contacteur d'arrêt avec réglage de la position du levier d'accélération
14. Couvercle du moteur
15. Guidon (option)
16. Ventilateur
17. Amortisseur (caoutchouc)
18. Tuyau flexible
19. Tubes
20. Coussinet
21. Tube plat (option)

Mise au rebut

Veillez à respecter les réglementations locales lors de la mise au rebut de la machine, du carburant ou de l'huile de la machine.

Chassis:

Harnais:

Lever d'accélération:

Carter du ventilateur, capots du ventilateur et du moteur :

Coussinet:

Tuyau flexible:

Tubes:

Ventilateur :

Élement:

PE (polyéthylène)

Fibres chimiques

Métal, plastique

PA66GF (nylon renforcé de fibre de verre), laiton

Fibres chimiques

EVA (éthylène-vinyle-acétate)

PA66GF (nylon renforcé de fibre de verre)

Urethane

• L'écrou du carter du ventilateur et du ventilateur peut être retiré.

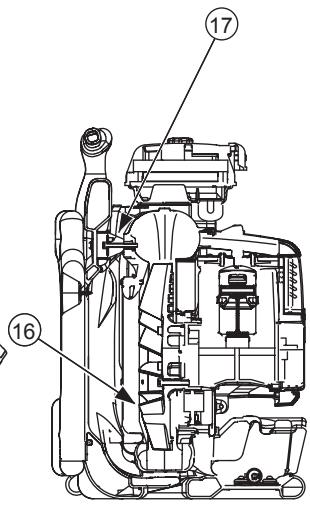

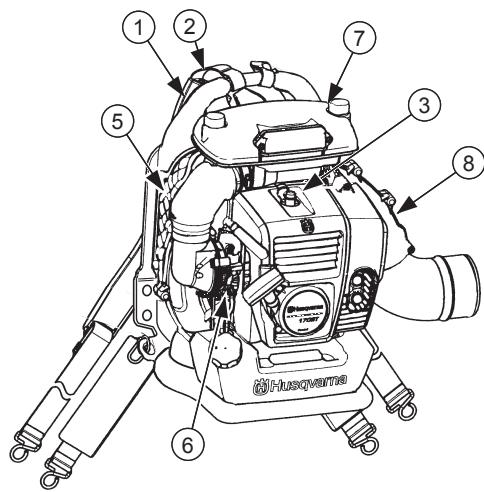

Quels sont les composants?

1. Cadre
2. Harnais
3. Capuchon de la bougie
4. Lever d'accélération
5. Grille
6. Lever du starter
7. Filtre à air
8. Carter du ventilateur, couvercle
9. Autocollant "CAUTION" (attention)
10. Raccord coude
11. Réservoir de carburant
12. Lanceur
13. Contacteur d'arrêt avec réglage de la position du levier d'accélération
14. Couvercle du moteur
15. Guidon (option)
16. Ventilatateur
17. Amortisseur (caoutchouc)
18. Tuyau flexible
19. Tubes
20. Coussinet
21. Tube plat (option)

Mise au rebut

Veillez à respecter les réglementations locales lors de la mise au rebut de la machine, du carburant ou de l'huile de la machine.

Chàssis:

Harnais:

Lever d'accélération:

Carter du ventilateur, capots du ventilateur et du moteur :

Coussinet:

Tuyau flexible:

Tubes:

Ventilateur :

Élement:

PE (polyéthylène) Fibres chimiques Métal, plastique PA66GF (nylon renforcé de fibre de verre), laiton Fibres chimiques EVA (éthylène-vinyle-acétate) PP (polypropylène) PA66GF (nylon renforcé de fibre de verre) Papier, uréthane

• L'écrou du carter du ventilateur, du capot du ventilateur et du ventilateur peut être retiré.

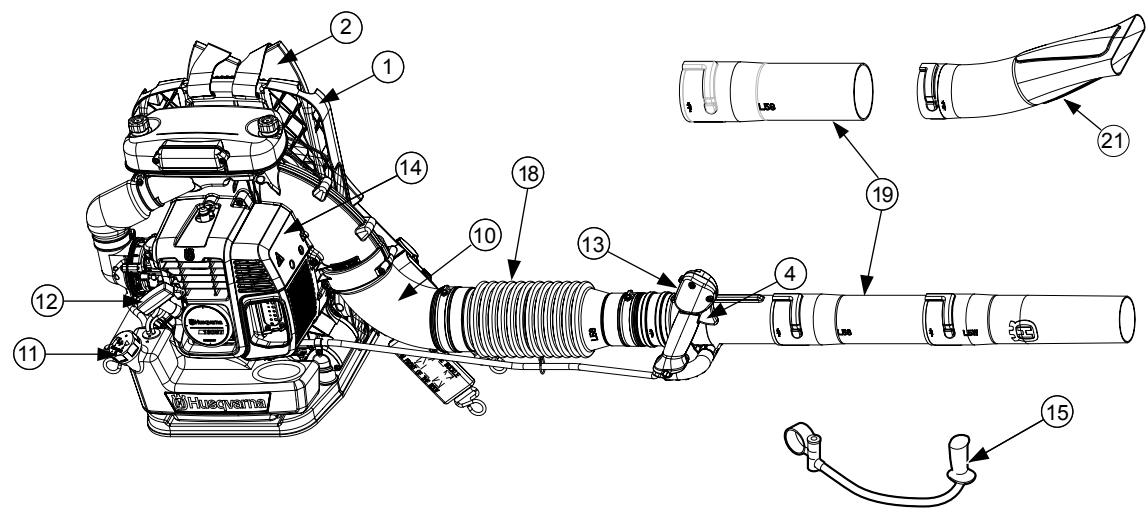

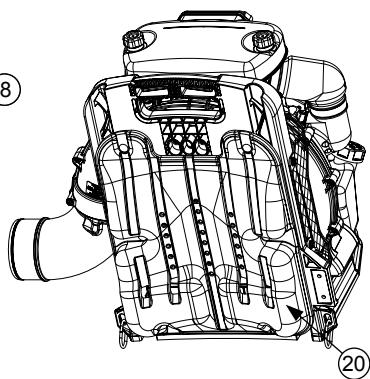

<180BT>

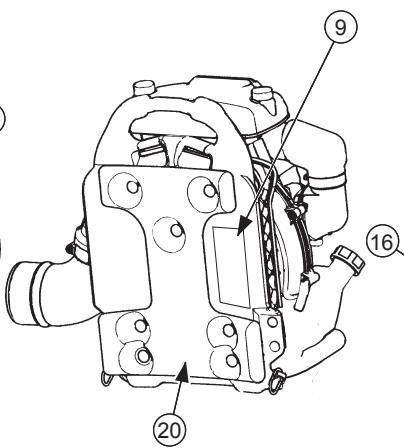

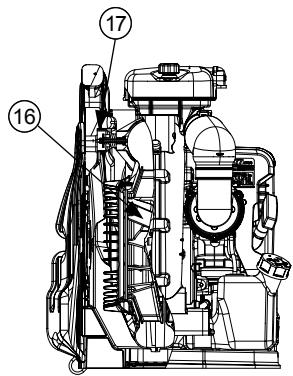

1. Cadre
2. Harnais
3. Capuchon de la bougie
4. Lever d'accélération
5. Grille
6. Lever du starter
7. Filtre à air
8. Carter du ventilateur, couvercle
9. Autocollant "CAUTION" (attention)
10. Raccord coude
11. Réservoir de carburant
12. Lanceur
13. Contacteur d'arrêt avec réglage de la position du levier d'accélération
14. Couvercle du moteur
15. Guidon (option)
16. Ventilateur
17. Amortisseur (caoutchouc)
18. Tuyau flexible
19. Tubes
20. Coussinet
21. Tube plat (option)

Mise au rebut

Veillez à respecter les réglementations locales lors de la mise au rebut de la machine, du carburant ou de l'huile de la machine.

Chàssis:

Harnais:

Lever d'accélération:

Carter du ventilateur, capots du ventilateur et du moteur :

Coussinet:

Tuyau flexible:

Tubes:

Ventilateur :

Élement:

ABS

Fibres chimiques

Métal, plastique

PA66GF (nylon renforcé de fibre de verre), laiton

EVA (ethylene-vinyl-acetate)

EVA (éthylène-vinyle-acétate)

PP (polypropylène)

PA66GF (nylon renforcé de fibre de verre)

Papier, uréthane

• L'écrou du carter du ventilateur, du capot du ventilateur et du ventilateur peut être retiré.

Caractéristiques techniques

MODELE	130BT	150BT	170BT	180BT
Dimensions (L x l x H) mm (pouces)	295x387x432(11,6x15,2x17)	351x446x479(13,8x17,6x18)	365x464x485(14x18x19)	410x509x497(16,1x20x19,6)
Poids sec kg (lbs) (tuyau inclus)	6,75 (14,9)	10,2 (22,5)	12 (26,5)	13,2 (29,1)
Capacité du réservoir de carburant litres (fl. oz)	0,9 (30,4)	1,25 (42,3)	1,75 (60,0)	2,13 (72,0)
Type de moteur	Mateur à deux temps à essence et refroidissement par air
Cylindrée cm3 (cu. in)	29,5 (1,8)	50,2 (3,1)	64,9 (4,0)	71,9 (4,4)
Filtre à air	Filtre à étape simple	Filtre à étape simple(à moitié mouillé)	Système de filtre débit frais à 2étapes
Carburateur (diaphragme) type de soupape	Rotative
Système d'allumage	CDI	Allumage numérique
Bougie	NGK CMR7H
Silencieux	Pare-étincelles
Vitesse du ralenti tr/min	3000	2200	2000
Vitesse de fonctionnement du moteur tr/min	3000 à 6700	2200 à 6100	2000 à 6900	2000 à 6700
Consommation de carburant litres/h (fl. oz/h)	0,58 (19,6)	1,04 (35,2)	1,6 (54,1)	1,85 (62,6)
Volume d'air moyen (avec tuyau standard) m3/min(cf/m)	10,2 (360)	14 (494)	16 (565)	19,4 (685)
Vitesse de l'air m/s (mph) (maximum)	65 (145)	80 (180)	88 (198)	90 (201)
Niveau sonore (50 pieds ANSI B175.2-2000) dB(A)	69	71	76	77
Niveau de puissance sonoreDirective CE 2000/14/EC, dB (A) mesurés	102	104	110	109
Niveau de puissance sonoreDirective CE 2000/14/EC, dB (A) garantis	102	104	110
Niveau de pression sonore à l'oreille de l'opérateur(LpAeq)prEN15503 (ISO7917) dB (A)	90	94	95 (ISO7917)	100
Niveau des vibrations au ralenti, poignée droiteprEN15503 (ISO7916) m/s2	1,9	2,9	0,8 (ISO7916)	2,2
Niveau des vibrations au régime max., poignéedroiteprEN15503 (ISO7916) m/s2	2,6	2,1	3,9 (ISO7916)	3,5

• Les données indiquées concernent un tube droit.
• Les caractéristiques peuvent être modifiées sans préavis.

JOINT rotatif

1. Connectez le souffleur et le joint rotatif avec le tuyau flexible. Attachez solidement les deux extrémités du tuyau flexible à l'aide des fixations fournies avec la machine.

Remarque

Un lubrifiant léger peut être utilisé pour faciliter le montage du tuyau flexible sur le joint coudé du souffleur.

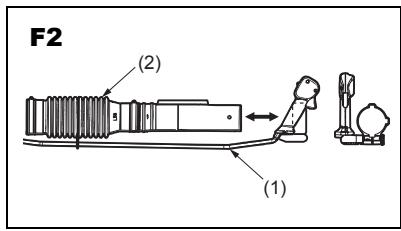

LEVIER D'accélération

1. Attachez le support d'accélération au joint rotatif et serrez la vis du support.

Lors du montage du support, veiller à faire correspondre le support avec la partie convexe du joint pivotant comme indiqué sur F2.

1. Ajustez la position et l'angle pour obtenir une position de travail confortable et serrez le levier d'accélération.

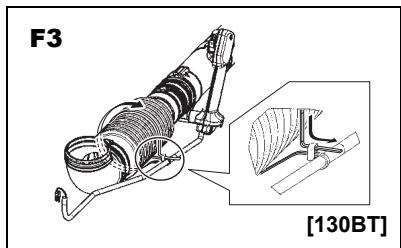

Câble Tuyau

[130BT]

• Attacher le câble d'accélération au centre du tuyau à l'aide du collier monté sur le câble d'accélération.

Commencer par passer le collier autour du tuyau depuis le côté inférieur.

Passer ensuite le collier à travers un trou du collier comme montré sur la figure.

Noter que le tuyau risque d'être endommagé si le collier est trop serré.

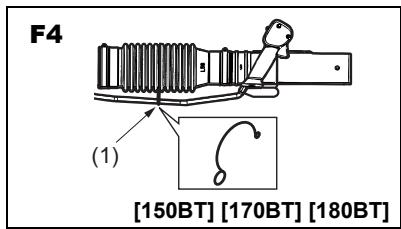

• Utilisez le collier de serrage pour attacher le tube contenant le câble d'accélération et le câble de puissance au tuyau.

Collier de serrage

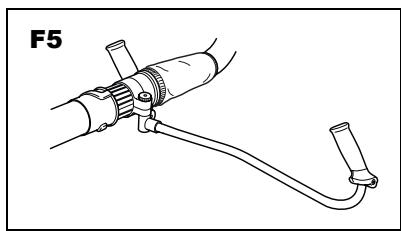

GUIDON [OPTION]

1. Insérez le support, montez le guidon (OPTION) et serrez fortement.

TUBES du souffleur

1. Alignez les saillies et les gorges aux extrémités du tube et tournez le tube jusqu'à ce que la connexion soit verrouillée.

Remarque

Un lubrifiant léger peut être utilisé pour faciliter le montage du tube du souffleur.

Remarque

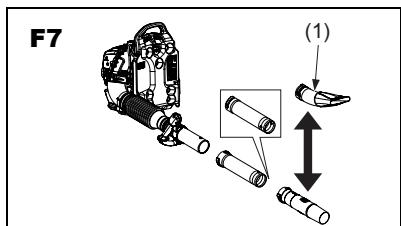

Si un tube plus long est nécessaire, le second tuyau droit peut être connecté au premier.

Si une plus grande vitesse de l'air est nécessaire, le tube rond du souffleur peut être remplacé par le tube plat avec le second tube droit.

Tube plat (optionnel)

Remarque

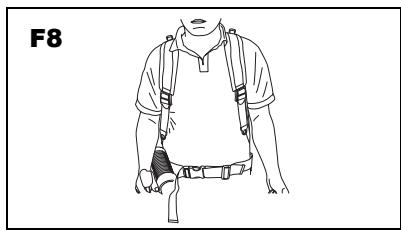

Portez toujours le harnais lorsque vous utilisez la machine. Sans harnais, vous ne pourrez pas manœuvrer en toute sécurité et vous risquerez de vous blesser et de blesser des tiers.

Un harnais et une machine bien ajustés facilitent grandement le travail. Réglez le harnais pour obtenir la meilleure position de travail possible.

Serrez les sangles latérales afin que la pression soit répartie de manière égale au niveau des épaules.

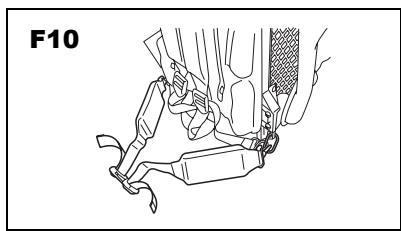

• La ceinture est attachée aux anneaux à gauche et à droite du cadre.

Remarque

130BT ne comporte pas de ceinture.

Placez la ceinture autour de votre taille, pas trop bas sur l'estomac. Serrez la languette de la ceinture afin que le poids du souffleur repose sur votre hanche.

Assurez-vous de toujours bien serrer la boute à l'avant.

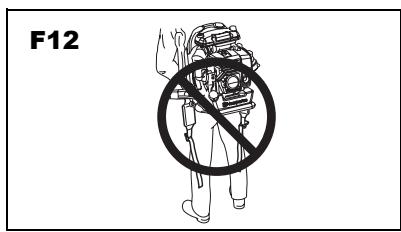

Averagement

• Si vous n'utilisez pas la ceinture, enlevez-la de la machine et rangez-la.
• La ceinture risque d'être happée et de déséquilibrer la machine.
• La ceinture risque d'être happée dans le ventilateur.

Avertissement

L'essence est extrêmement inflammable. Évitez de fumer, d'approcher une flamme ou de produire des étincelles près du carburant. Vérifiez que vous avez bien arrêté le moteur et laissez-le refroidir avant de faire le plein de la machine. Effectuez le plein à l'extérieur à même le sol et déplacez-vous d'au moins 10 pieds (3 m) du point de remplissage avant de démarrer le moteur. - Les moteurs sont lubrifiés avec une huile spéciale destinée aux moteurs à essence à 2 temps et à refroidissement par air. Si de l'huile Husqvarna n'est pas disponible, utilisez une huile de qualité contenant des antioxydants et destinée à des moteurs à 2 temps à refroidissement par air. (JASO FC GRADE OIL ou ISO EGC GRADE) N'utilisez pas des huiles BIA ou TCW (moteurs à 2 temps à refroidissement par eau).

TAUX de mélange recommandé: essence 50: HUILE 1

• Les gaz d'échappement sont contrôlés par les paramètres de base et les composants du moteur (par exemple, carburation, temps d'allumage et du port) sans ajout de pièces et sans qu'il soit nécessaire d'ajouter un matériel inerte durant la combustion.
• Les moteurs sont agrés pour fonctionner avec de l'essence sans plomb. Assurez-vous d'utiliser de l'essence d'un taux d'octane d'au moins 89 RON (USA/Canada: 87AL)
• Si l'essence utilisée est d'un taux d'octane inférieur à celui recommandé, la température du moteur risque d'augmenter et des avaries moteur telles qu'un grippage du piston risquent de se produire.
• L'essence sans plomb est recommandée pour réduire la pollution atmosphérique et protéger votre santé et l'environnement.
• Des essences ou huiles de qualité médiocre risquent d'endommager les bagues d'étanchéité, les tubulures de carburant ou le réservoir de carburant du moteur.

Agitez fortement le mélange.

1. Mesurez les quantités d'essence et d'huile à mélanger.
2. Versez une partie de l'essence dans un bidon propre et agitez pour continuer à verser de l'essence.
3. Versez toute l'huile et agitez pour bien mélanger.
4. Versez le reste de l'essence et agitez de nouveau pendant au moins une minute. En raison de leurs composants, certaines huiles peuvent être difficiles à mélanger et le mélange doit être agité longuement pour que le moteur dure longtemps. Notez qu'un mélange qui n'a pas été suffisamment mélangé peut causer un grippage précoce du piston d'à un mélange anormalement pauvre.
5. Notez le contenu sur le bidon afin de pouvoir l'identifier facilement et éviter de le mélanger avec de l'essence pure ou d'autres bidons.

Remplissage de la machine

1. Dévissez et retirez le bouchon du réservoir de carburant.
2. Versez le carburant dans le réservoir à 80 % de la capacité totale.
3. Revissez soigneusement le bouchon du réservoir et essuyez toute projection de carburant sur la machine.

Avertissement

1. Effectuez le remplissage à même le sol.
2. Placez-vous à au moins 10 pieds (3 mètres) de l'emplacement où vous avez fait le plein avant de démarrer le moteur.
3. Arrêtez le moteur et laissez-le refroidir quelques minutes avant de faire le plein. À ce stade, agitez longtemps le mélange de carburant dans le bidon.
4. Ne fumez pas et ne placez pas d'objets chauds près du carburant.

Pour garantir la durée de VIE du moteur, évitez:

1. CARBURANT SANS HUILE (CARBURANT PUR) – Ce carburant causera rapidement des dommages graves aux composants du moteur.
2. GASOHOL – Ce carburant peut déterminer les éléments en caoutchouc/plastique et empêcher une bonne lubrification du moteur.
3. HUILE POUR MOTEUR À 4 TEMPS – Elle peut déterminer la bougie, boucher l'orifice d'échappement ou provoquer le grippage du segment du piston.
4. Les mélanges de carburant qui n'ont pas été utilisés pendant un mois ou plus risquent de boucher le carburateur et d'empêcher le moteur de fonctionner correctement.
5. Si la machine a été remisée pendant longtemps, nettoyez le réservoir après l'avoir vidé. Démarrez ensuite le moteur et videz le carburateur du carburant qu'il contient.
6. Jetez le bidon du mélange d'essence et d'huile dans un centre de recyclage agréé.

Remarque

Pour davantage d'informations sur l'assurance de qualité, lisez attentivement la description de la section Garantie. De plus, l'usure normale et les modifications du produit sans conséquences sur son fonctionnement ne sont pas couvertes par la garantie. Notez également que si l'utilisation décrite dans le manuel d'utilisation n'est pas respectée en ce qui concerne le mélange de carburant, etc., la machine n'est plus couverte par la garantie.

Démarrage du moteur

• Évitez d'utiliser le souffleur quand le tuyau flexible et le joint pivotant sont déconnectés. Ceci réduit la quantité d'air de refroidissement et la surchauffe qui en découle risque d'endommager le moteur.
• Appuyez sur la boule du Primer jusqu'à ce que du carburant arrive dans le tube transparent.
• Fermez le starter quand le moteur est chaud.

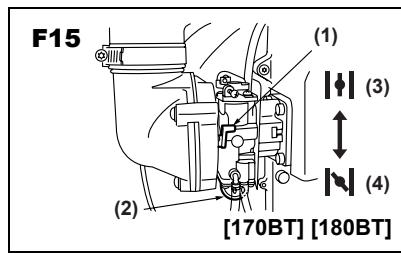

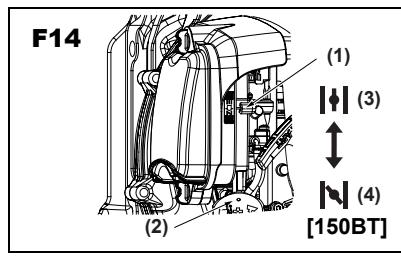

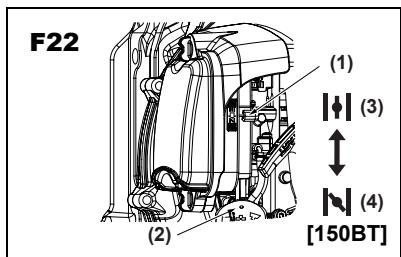

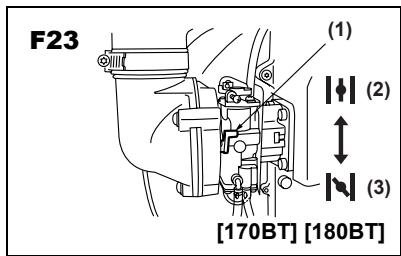

(1) Levier du starter (2) Boule Primer (3) OUVERT (4) FERMÉ

1. Régler la position du levier d'accélération.

Ralenti. Ouvert à 1/3 environ.

(1) Pleine accélération (2) Ouvert à 1/3 environ (3) Ralenti (4) ARRÉT

1. Pour démarrer, tenez fermement l'extrémité du souffleur de la main gauche. Tirez lentement le bouton du lanceur jusqu'à ce que vous sentiez qu'il se met en prise et tirez vigoureusement.

• N'enroulez jamais la corde du lanceur autour de votre main.
• Évitez de tirer la corde du lanceur à fond et ne lâchez pas brusquement la corde tirée. Ceci permet d'éviter d'endommager le lanceur.
• Ne laissez personne se tenir près du souffleur ou de l'orifice d'échappement.
• Une fois que le moteur tourne, ouvrez échauffer.

Remarque

Si le moteur ne démarre pas après plusieurs essais, ouvre le starter et recommencez à tirer sur la corde.

Avertissement

De l'air s'échappe lorsque le moteur est démarré, même au ralenti.

[130BT]

• Le ralenti est réglé à l'usine sur 3000 tr/min. S'il est nécessaire de régler le ralenti, utilisez la vis de réglage sur le côté supérieur du carburateur.

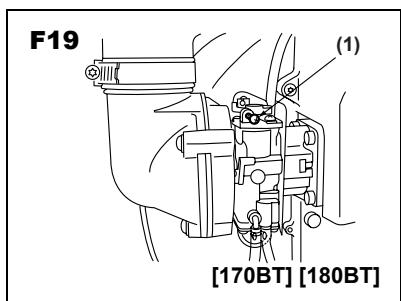

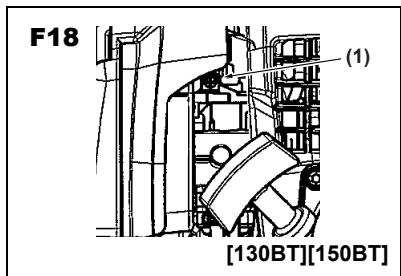

(1) Vis de réglage du ralenti

• Le ralenti est réglé à l'usine sur 2200 tr/min [150BT] ou 2000 tr/min [170BT/180BT]. Si il est nécessaire de régler le ralenti, utilisez la vis de réglage sur le côté supérieur du carburateur. (1) Vis de réglage du ralenti

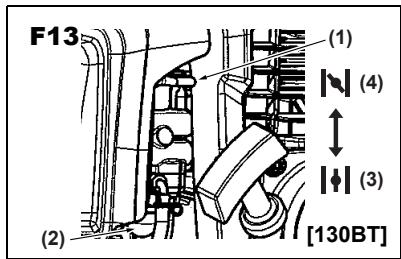

Arrét du moteur

• Placez le levier d'accélération sur la position ARRÊT.

(4) Arret

Remarque

Si le moteur ne s'arrête pas quand l'interrupteur d'allumage est sur la position d'arrêt, fermez le levier du starter et arrêtez le moteur. Dans ce cas, faites réparer la machine dans votre atelier d'entretien le plus proche.

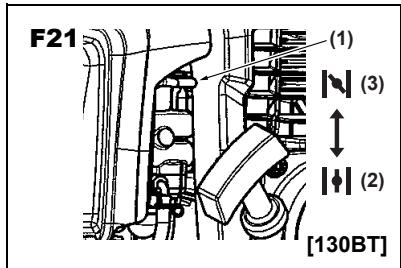

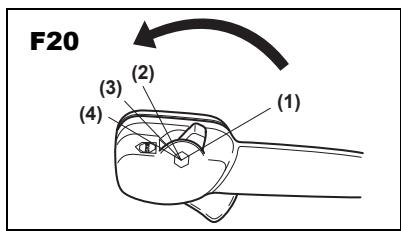

Levier du starter (2) OUVERT (3) FERMÉ

Maintenance

L'entretien, le remplacement ou la réparation des systèmes et dispositifs de contrôle des émissions peuvent être effectués par un atelier ou une personne non spécialisée.

Système/Composant		Procedure	Tous les jours ou avant l'utilisation	Toutes les 25 heures	Toutes les 50 heures	Toutes les 100 heures

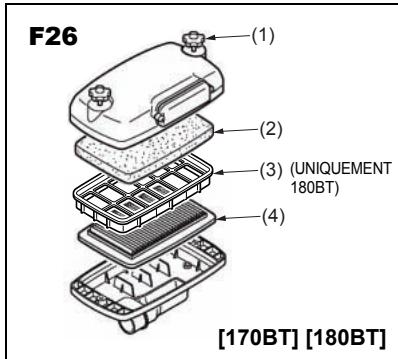

Filtre à air	Préfiltre	Inspector/Nettoyer	✓
	Filtre en papier (170 uniquement)	Inspector/Remplacer			✓
Fuites de carburant		Inspector/Remplacer	✓
Filtre à carburant		Inspector/Remplacer	✓	✓
Tubulure de carburant		Inspector/Nettoyer	✓

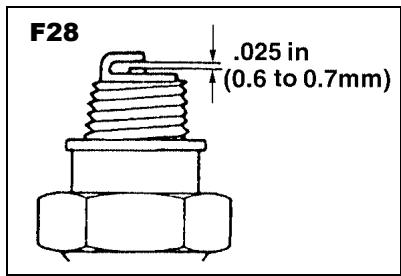

Bougie		Inspector/Nettoyer		✓
Silencieux		Inspector/Nettoyer	✓
Boulons du silencieux		Serrer	✓
Unité completé		Inspector/Remplacer	✓
Silencieux, pare-étincelles		Inspector/Nettoyer			✓
Système de refroidissement		Inspector/Nettoyer	✓
Vis/Écroux/Boulons		Serrer	✓
Orifice d'échappement du cylindre		Inspector/Nettoyer				✓

Avertissement

Assurez-vous que le moteur a été arrêté et a eu le temps de refroidir avant d'effectuer toute mesure d'entretien sur le souffleur. Tout contact avec le ventilateur en marche ou le silencieux brûlant peut résulter en des blessures graves.

Filtre à air

• Vérifiez le filtre à air avant d'utiliser la machine. Un filtre à air colmaté peut augmenter la consommation de carburant et réduire la puissance du moteur.
• N'utilise jamais la machine sans filtre à air ou si l'élément du filtre à air est cassé ou déformé; l'air poussièreux non filtré détruit rapidement le moteur.

[170BT][180BT]

• Ne nettoyez jamais le filtre en papier en le tapotant. Ceci risquerait de casser l'objet et la poussière serait alors aspirée dans le souffleur et endommagerait le moteur.

Nettoyage du filtre à air:

[130BT] (F24)

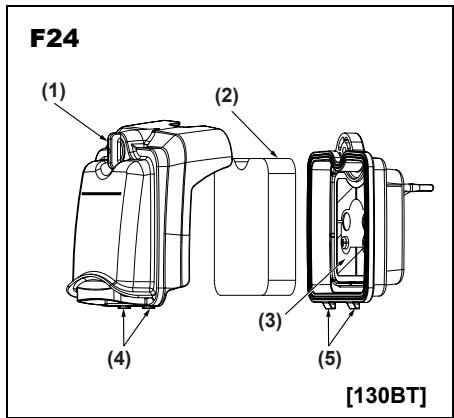

1. Dévissez le bouton et retirez le couvercle du filtre à air. (1) Bouton (2) Élément (3) Grille
2. Lavez l'élément du filtre dans une solution de nettoyage propre et non inflammable (par exemple de l'eau savonneuse chaude) puis séchez-le. (Nettoyez le filtre à air une fois par semaine.)
3. Remettez le filtre en place. N'oubliez jamais d'attacher la grille. Si la grille n'est pas attachée, le filtre n'assure pas l'étanchéité souhaitée et la poussière pénètre dans le cylindre.
4. Accrochez les fentes du couvercle (4) sur les languettes du châssis (5) et vissez le bouton.

[150BT] (F25)

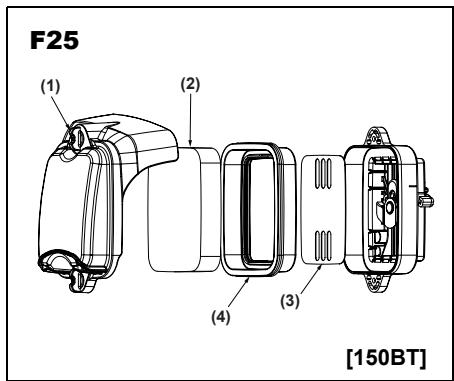

1. Dévissez les 2 boutons et retirez le couvercle du filtre à air.

(1) Bouton

(2) Élement

(3)Grille

(4) Emballage

1. Lavez l'objet du filtré avec un détergent neutre et de l'eau chaude et séchez ensuite complètement. (Nettoyez-le à air une fois par semaine.)
2. Humidifiez l'élément du filtré avec une petite quantité d'huile à 2 temps.

Remarque

• Ne versez pas d'huile à moteur à 4 temps puisque l'élement risque d'être endommagé.
• N'utilisez pas de mélange de carburant. Ce type de carburant ne contient pas beaucoup d'huile, l'élement devient donc sec après quelques heures.
• Trempez l'élément du filtre dans de l'huile à moteur à 2 temps. Exercez de la pression sur l'élément afin d'éliminer l'huile excessive pour qu'il pèse 2 à 3 fois plus que lorsqu'il était sec.
• Réinstallez l'élément dans l'emballage, remettez celui-ci dans le châssis du filtre à air. N'oubliez jamais d'attacher correctement la grille. Si la grille n'est pas attachée, le filtre n'assure pas l'étanchéité souhaitée et la poussière pénètre dans le cylindre.
• Réinstallez le couvercle du filtre à air et vissez les 2 boutons.

Maintenance

1. Dévissez les 2 boulons et retirez le couvercle du filtre à air. Retirez ensuite le préfiltre monté à l'intérieur du couvercle du filtre à air.

(1) Boulon

(2) Préfiltre

(3) Boîtier intérieur [180BT]

(4) Filtre en papier

1. Lavez le préfiltre dans une solution de nettoyage propre et non inflammable (par exemple de l'eau savonneuse chaude) puis séchez-le. (Nettoyez le filtre à air une fois par semaine.)
2. Si l'élément du filtre à papier a été contaminé, remplacez-le par un élément neuf.

Avertissement

• Ce préfiltre est de type sec.
• Ne lavez jamais le préfiltre dans une solution de nettoyage.
• Ne versez jamais d'huile dans le liquide de lavage.
• Ne nettoyez jamais le filtre en papier en le tapotant.

Filtre à carburant

• Un filtre colmaté peut limiter l'accélération du moteur. Vérifiez périodiquement que le filtre n'est pas bouché par la poussière. Le filtre peut être retiré de l'arrivée du carburant en utilisant un petit crochet en fer. Déconnectez l'unité du filtre de la tubulure de carburant et décrochez le logement pour le démonter. Nettoyez les composants avec de l'essence.

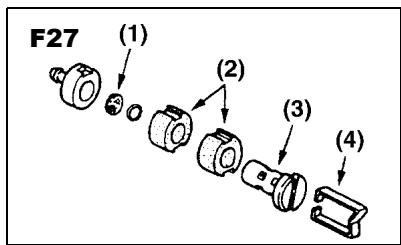

(1)Grille

(2) Élément (x 2)

(3) Support

(4) Logement

• Avec le temps, il est possible que la bougie accumule des dépôts de carbone sur son extrémité d'allumage. Retirez et inspectez la bougie toutes les 25 heures et, si nécessaire, nettoyez les électrodes à l'aide d'un roseau en métal. L'écartement des électrodes doit être de 0,025 pouces (0,6 à 0,7 mm).
• Les fabricants de bougies recommandent de remplacer la bougie deux fois par an afin d'éviter toute défaillance imprévue de la bougie durant le travail. LA BOUGIE DE REMPLACEMENT EST NGK CMR7H.

Information importante

• Notez que l'utilisation de bougies autres que celles recommandées peut causer des défaillances, des surchauffes ou des avaries du moteur.

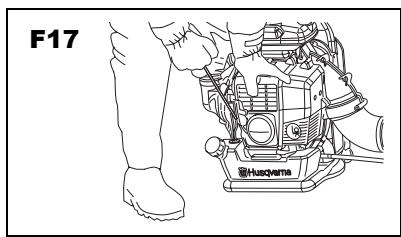

• Pour installer la bougie, vissez-la à la main jusqu'à ce qu'elle soit bien serrée puis serrez-la d'un quart de tour supplémentaire à l'aide d'une clé à douille pour bougie.

Avertissement

• Inspectez périodiquement le silencieux pour détecter les vis desserrées, les dommages ou tout signe de corrosion. Si vous détectez des fuites au niveau du système d'échappement, n'utilisez pas le souffleur et faites-le réparer immédiatement.
• Retirez le silencieux, insérez un tournevis dans l'aération et essuyez toute accumulation de carbone. Essuyez toute accumulation de carbone sur le dispositif d'échappement du silencieux et sur l'orifice d'échappement du cylindre en même temps.
• Serrez toutes les vis, boulons et fixations.

Pare-etincelles

• Le silencieux est équipé d'un pare-étincelles afin d'empêcher le carbone brûlant de s'échapper par l'orifice d'échappement. Inspectez régulièrement et nettoyez si nécessaire avec une brosse en métal.

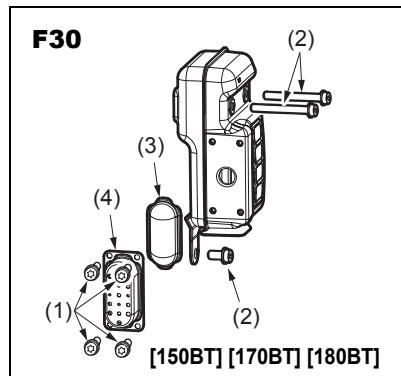

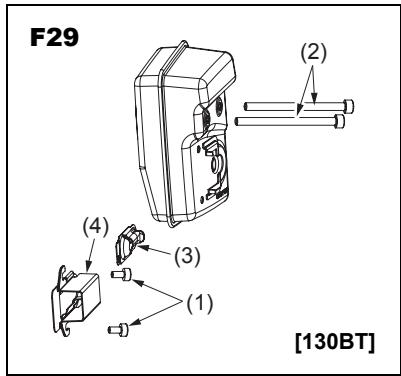

(1) Boulon

(2) Boulon

(3) Pare-étincelles

(4) Diffuseur

Avertissement

• Avant de commencer, vérifie que le silencieux est correctement attaché au cylindre par les boulons (2).

• Vérifiez que le silencieux et le diffuseur sont solidement attachés à l'aide des boulons (1). (Couple de serrage: 2 à 3 Nm)

GRILLE d'admission d'air

• L'air de soufflage est pris au niveau de la grille d'admission d'air. Si le débit d'air chute durant le fonctionnement, arrêtez le moteur et inspectez la grille d'admission d'air pour vérifier qu'elle n'est pas bloquée.
• Notez que si les corps étrangers bloquant la grille ne sont pas retirés, le moteur risque de surchauffer et d'être endommagé.

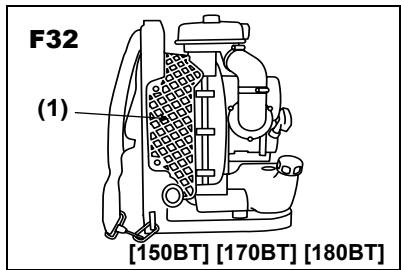

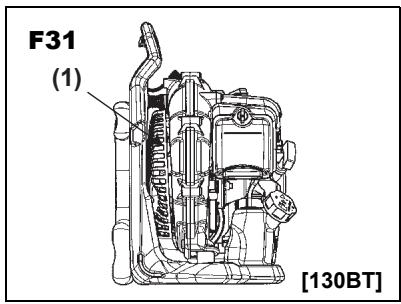

(1)Grille

Avertissement

N'utilisez jamais le souffleur sans grille. Avant chaque utilisation, vérifiez que la grille est bien en place et en bon état.

BOBINE d'allumage et inspection de l'espace

• Si l'espace n'est pas correct ou lors de l'installation de la bobine ou du rotor, régalez l'espace entre la bobine d'allumage et le centre en fer du rotor.

Espace d'air: [130BT]

0,35 mm (0,30 à 0,40 mm)

0,014 pouces (0,012 à 0,016 pouces)

0,40 mm (0,35 à 0,45 mm)

0,016 pouces (0,014 à 0,017 pouces)

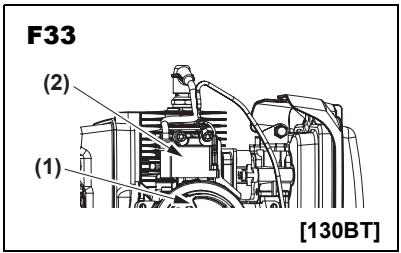

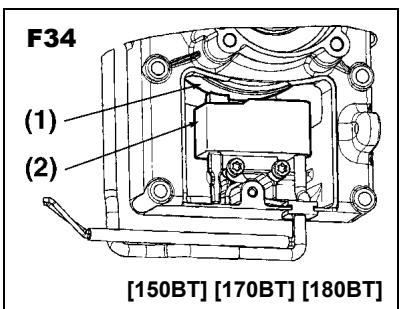

(1) Rotor (2) Bobine d'allumage

Couroie de décharge

• Si la courroie de décharge est endommagée et risque de se briser durant l'utilisation, la machine risque de tomber et de blesser l'utilisateur. Suivez les instructions ci-dessous pour replacer la courroie par une courroie neue.
• Retirez la boucle de la courroie.
• Passez l'extrémité de la courroie à travers le crochet.
• Remettez la boucle sur la courroie.

Vérifiez que la barre ronde et épaisse de la boucle est dans la courroie.

Si elle est mal attachée, des blessures personnelles risquent de se produire.

Avant de remiser le souffleur

1. Videz le réservoir de carburant et appuyez sur la boule Primer jusqu'à ce qu'elle ne contienne plus de carburant.
2. Retirez la bougie et versez une cuillérée d'huile à 2 temps dans le cylindre. Lancez le moteur plusieurs fois et mettez en place la bougie.
3. Rangerz la machine dans un endroit sec, frais et propre, correctement aéré, à l'abri de la poussière et hors de portée des enfants.
