141B - Débrousailleuse HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débrousailleuse thermique
Marque	HUSQVARNA
Modèle	141B
Cylindrée	40,2 cm³
Puissance maximale	2,0 kW à 7500 tr/min
Régime de ralenti	2500 tr/min
Régime max recommandé	7500 tr/min
Type de moteur	2-temps, refroidi par air
Capacité du réservoir	1,6 litre
Mélange carburant	Huile 2-temps / essence (1:50 ou 1:33)
Poids (sans carburant, équipement)	9,9 kg
Niveau sonore (oreille opérateur)	89 dB(A)
Niveau de vibrations (poignées)	1,2 m/s² (ralenti et plein régime)
Bougie d'allumage	NGK BPMR7A (écart 0,6 mm)
Carburateur	Walbro à membrane
Silencieux avec pot catalytique	Non
Dispositifs de sécurité	Contacteur d'arrêt, harnais avec déclenchement rapide
Entretien quotidien	Nettoyage, vérification accélérateur et contacteur, filtre à air
Entretien hebdomadaire	Démarreur, isolants vibrations, bougie, ailettes, grille anti-flamme
Entretien mensuel	Réservoir, carburateur, roue ventilateur, filtre carburant, bougie

FOIRE AUX QUESTIONS - 141B HUSQVARNA

Quel type de carburant utiliser pour la débrousailleuse Husqvarna 141B ?

Utilisez un mélange d'essence sans plomb (indice d'octane ≥ 90) et d'huile deux-temps de qualité, de préférence HUSQVARNA. Le ratio recommandé est de 1:50 (2 %) avec l'huile Husqvarna, ou 1:33 (3 %) avec une autre huile deux-temps pour moteur refroidi par air.

Comment démarrer le moteur à froid ?

Placez le contacteur d'arrêt sur la position démarrage, activez le starter, puis pompez la poire d'amorçage jusqu'à ce que le carburant remplisse la poire. Posez la machine au sol, tenez-la avec la main gauche (pas le pied), tirez lentement sur le lanceur jusqu'à sentir une résistance, puis tirez énergiquement. Dès que le moteur tousse, repoussez le starter et donnez les pleins gaz.

Quelle est la distance de sécurité à respecter ?

Pendant l'utilisation, aucune personne ou animal ne doit se trouver à moins de 10 mètres (15 mètres dans certaines conditions). Lorsque plusieurs opérateurs travaillent ensemble, la distance minimale est de 15 mètres.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air toutes les 25 heures de service, ou plus souvent en milieu poussiéreux. Démontez le capot, retirez le filtre, lavez-le à l'eau savonneuse tiède, séchez-le soigneusement, puis huilez-le avec de l'huile spéciale filtre HUSQVARNA avant de le remonter.

Quel équipement de protection individuelle est obligatoire ?

Portez toujours des lunettes de protection homologuées, des protège-oreilles, des gants de protection, des bottes stables et antidérapantes, un casque en cas de risques de chute d'objets, et des vêtements résistants (pantalon long, manches longues). Attachez les cheveux longs et ne portez pas de bijoux.

Comment régler le carburateur ?

Le réglage initial est effectué en usine. Après 8 à 10 pleins (rodage), un réglage fin est nécessaire. Il doit être réalisé par un professionnel qualifié avec un compte-tours. Ne modifiez pas les réglages vous-même sans compétence.

Que faire en cas de fuite de carburant ?

N'utilisez pas la machine. Arrêtez le moteur et laissez-le refroidir. Vérifiez le bouchon du réservoir et les tuyaux. Si une fuite est détectée, faites réparer par un atelier agréé avant toute nouvelle utilisation.

Comment nettoyer le circuit de refroidissement ?

Utilisez une brosse pour nettoyer les ailettes de refroidissement du cylindre, la prise d'air du démarreur et la roue à ailettes. Effectuez cette opération chaque semaine, ou plus souvent si les conditions sont poussiéreuses.

Quelle est la procédure d'arrêt ?

Pour arrêter le moteur, ramenez le contacteur d'arrêt en position STOP. Le moteur s'arrête immédiatement. Après utilisation, retirez les protections auditives.

Comment assembler le tube de soufflage ?

Connectez le tuyau courbé (A) à la sortie du ventilateur (B) avec un collier de serrage. Ajoutez le tube de manœuvre (C) puis la poignée de commande (D) et la poignée gauche (E). Enfin, assemblez le tube intermédiaire (G) et la buse (H) en les tournant pour verrouiller. La rotation axiale permet de régler la direction du jet.

MODE D'EMPLOI 141B HUSQVARNA

Manuel d'utilisation

Lire attentivement le manuel d'utilisation et assimiler son contenu avant d'utiliser la machine.

Symboles

AVERTISSEMENT !

Une utilisation négligente ou incorrecte du souffleur peut causer des blessures graves, voire mortelles, à l'utilisateur et aux personnes se trouvant à proximité.

Lire attentivement et bien assimiler le manuel d'utilisation avant de se servir la machine.

Toujours porter:

• un casque de protection car il existe toujours un risque de chute d'objet
• protège-oreilles
  • des lunettes de protection homologuées

- Ce produit est conforme à la directive CE en vigueur.

- Utiliser toujours des gants de protection homologués.

- Utiliser des bottes stables et antidérapantes.

- AVERTISSEMENT! Le souffleur peut projeter violemment des objets pouvant ricocher. Cela peut provoquer des blessures graves aux yeux.

- L'opérateur du souffleur doit veiller à ce qu'aucune personne ou animal ne se trouve à moins de 10 mètres. Lorsque plusieurs opérateurs partagent le même lieu de travail la distance de sécurité doit être de 10 mètres au minimum.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Contrôles et/ou entretiens sont effectués avec le moteur arrêté et le contacteur d'Arrêt en position STOP.

Utiliser toujours des gants de protection homologués.

La machine demande un nettoyage régulier.

Contrôle visuel.

Le port de lunettes de protection homologuées est obligatoire.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect.

AVERTISSEMENT!

En aucun cas, la conception d'origine de la machine ne doit être modifiée sans l'accord du fabricant. Toujours utiliser des pièces de rechange d'origine. Des modifications et/ou des pièces de rechange non autorisées peuvent entraîner des blessures graves, ou mortelles, pour l'utilisateur, comme pour autrui.

Sommaire

EXPLICATIONS DES SYMBOLES

Symboles 2

SOMMAIRE

Sommaire 3

CONSIGNES DE SECURITE

Équipement de protection personnelle 4

Dispositifs de sécurité de la machine 4

Contrôle, entretien et maintenance des dispositifs de sécurité de la machine .... 6

Consignes de sécurité générales 7

Instructions de travail générales.... 8

Techniques de travail de base 9

QUELS SONT LES COMPOSANTS?

Les composants du souffleur 10

MONTAGE

Montage du tube de soufflage 11

CARBURANT

Carburant 12

Ravitaillement 12

MARCHE ET ARRET

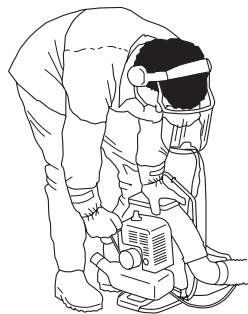

Marche et arrêt 13

ENTRETIEN

Carburateur 14

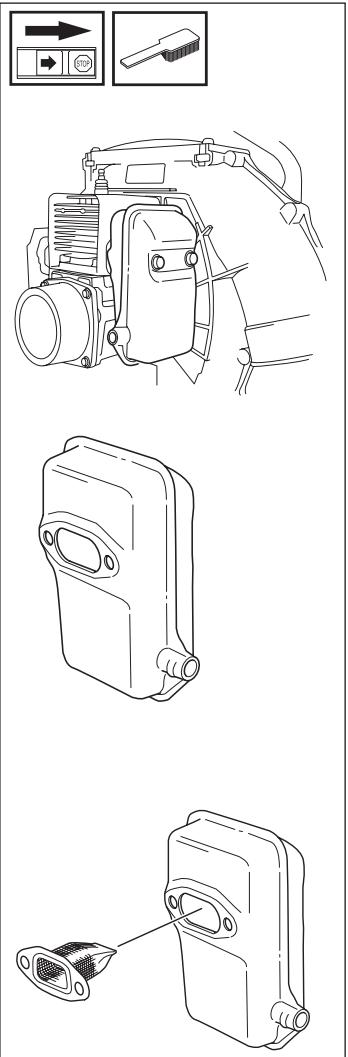

Silencieux 15

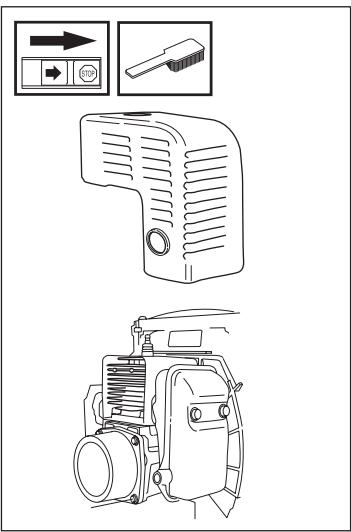

Circuit de refroidissement 15

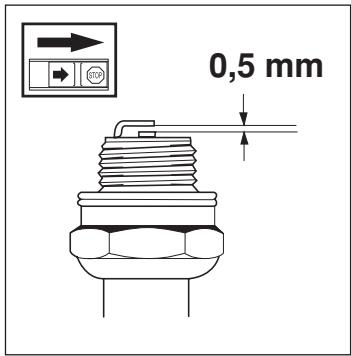

Bougie d'allumage.... 15

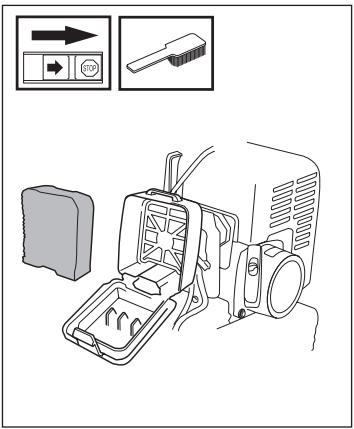

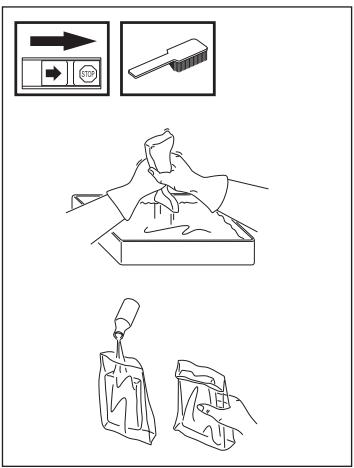

Filtre à air 16

Schéma d'entretien 16

CARACTERISTIQUES TECHNIQUES

141B 18

155B.... 18

Équipement de protection personnelle

INFORMATION IMPORTANTE

• Un souffleur utilisé de manière négligente ou incorrecte peut être dangereux et occasionner des blessures graves, voire mortelles, à l'utilisateur et aux personnes se trouvant à proximité. Il est donc de la plus grande importance de lire attentivement et d'assimiler le contenu de ce manuel avant d'utiliser la machine.
• Un équipement de sécurité personnelle agréé par les autorités doit être utilisé chaque fois que le souffleur est utilisé. L'équipement de sécurité personnelle n'élimine pas complètement les risques de blessure mais en réduit l'ampleur en cas d'accident. Demander l'aide du revendeur pour choisir l'équipement de sécurité approprié.

AVERTISSEMENT !

Les protections auditives doivent être retirées dès que le moteur s'arrête afin que les sons et les signaux d'avertissement puissent être entendus.

PROTEGE-OREILLES

Utiliser des protège-oreilles avec un effet amortisseur suffisant.

PROTEGE-YEUX

Les branches ou objets projetés peuvent causer des blessures aux yeux.

BOTTES

Utiliser des bottes stables et antidérapantes.

HABITS

Porter des vêtements fabriqués dans un matériau résistant, éviter les vêtements larges qui risquent de s'accrocher dans les broussailles et aux branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts, des sandales et ne pas marcher pieds-nus. Attacher les cheveux pour qu'ils ne tombent pas sur les épaules.

PREMIERS SECOURS

L'utilisateur de tronçonneuses, débroussailleuses ou coupe-herbes doit toujours emporter les premiers secours.

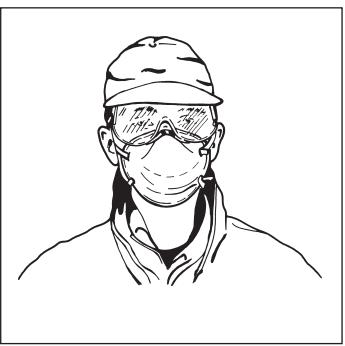

Utiliser une protection respiratoire dans les environnements poussiéreux.

Dispositifs de sécurité de la machine

Ce chapitre explique les dispositifs de sécurité de la machine, leur fonction ainsi que les contrôles et entretiens à effectuer pour s'assurer de leur bon fonctionnement. (Voir le chapitre "Quels sont les composants" pour voir l'emplacement de ces dispositifs sur la machine).

AVERTISSEMENT!

Ne jamais utiliser une machine avec des dispositifs de sécurité hors fonction. Suivre les instructions de contrôle, d'entretien et de service listées dans ce chapitre.

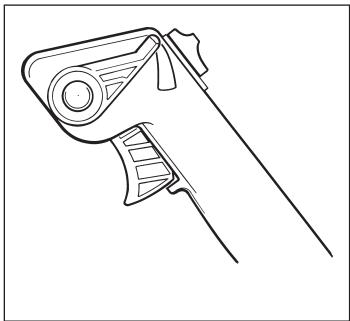

1. Contacteur d'arrêt

Le contacteur d'arrêt sert à arrêter le moteur.

2. Déclenchement rapide

Sur le devant du harnais se trouve un dispositif de déclenchement rapide, facilement accessible, constituant une bonne sécurité dans le cas où le moteur prend feu ou dans l'éventualité d'une autre situation nécessitant de rapidement se libérer de la machine et du harnais. Voir chapitre "Adaptation harnais."

La machine est munie d'un dispositif anti-vibrations destiné à rendre

l'utilisation aussi agréable et confortable que possible.

Le dispositif anti-vibrations de la machine réduit la transmission des vibrations.

Une surexposition aux vibrations peut entraîner des troubles vasculaires ou nerveux chez les personnes souffrant de problèmes de circulation sanguine. En cas de symptomes physiques pouvant être relatés à une surexposition aux vibrations, consulter un médecin.

Exemples de tels symptomes: engourdissements, pertes de sensibilité, "chatouillements", "piqûres", "douleurs", perte ou réduction de la force normale, altérations de la couleur ou de la surface de la peau. En général, ces symptomes se font jour au niveau des doigts, mains ou poignets.

4. Silencieux

Le silencieux sert à réduire au maximum les émissions sonores et à éloigner de l'utilisateur les gaz libérés par la machine. Le silencieux équipé d'un pot catalytique est aussi conçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de dispositifs antiflammes.

Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne les silencieux, il est très important que les instructions de contrôle, entretien et maintenance soient suivies (voir le chapitre

"Contrôle, entretien et maintenance des dispositifs de sécurité de la machine").

Un silencieux muni d'un catalyseur devient très chaud soit lors de l'utilisation, soit après arrêt. Ceci vaut pour le régime au ralenti. Tout contact peut brûler la peau. Attention au risque d'incendie !

AVERTISSEMENT!

Ne jamais oublier que les gaz d'échappement du moteur:

- contiennent de l'oxyde de carbone pouvant provoquer l'empoisonnement à l'oxyde de carbone. Ne jamais démarrer ou faire tourner la machine dans un local clos.

- sont brûlants et peuvent produire des étincelles pouvant occasionner des incendies. Ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Contrôle, entretien et maintenance des dispositifs de sécurité de la machine

INFORMATIONS IMPORTANTES

• Toute opération d'entretien ou de réparation de la machine demande une formation spéciale.
• Cela est particulièrement vrai pour les dispositifs de sécurité de la machine. Si la machine ne peut satisfaire aux contrôles listés ci-après, contacter l'atelier de service.
• L'achat de l'un de nos produits garantit l'obtention d'une réparation et d'un entretien compétents. Si le lieu d'achat de la machine ne dispose pas du service d'entretien agréé, s'informer de l'adresse de l'atelier de service agréé le plus proche.

1. Contacteur d'arrêt

- Démarrer le moteur et s'assurer que le moteur s'arrête en ramenant le contacteur d'arrêt à la position stop.

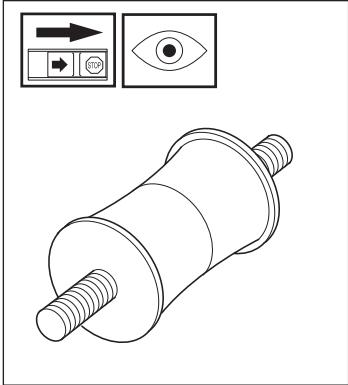

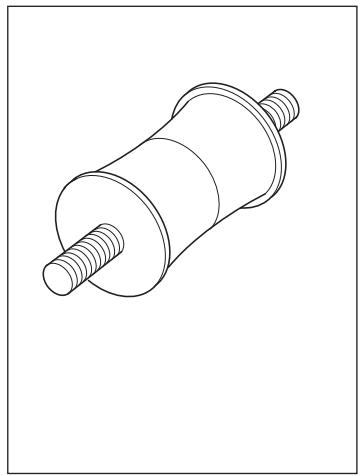

• Contrôler régulièrement les éléments anti-vibrations afin de détecter d'eventuelles fissures ou déformations.
• Contrôler que les éléments anti-vibrations sont entiers et solidement fixés.

• Ne jamais utiliser une machine au silencieux défectueux.
• Contrôler régulièrement la fixation du silencieux.
• Si le silencieux de la machine est muni d'un dispositif antiflammes, nettoyer celui-ci régulièrement. Un dispositif antiflammes bouché entraîne une surchauffe du moteur pouvant provoquer des dommages graves. Ne jamais utiliser un silencieux avec un dispositif antiflammes défectueux.

4. Déclenchement rapide

- S'assurer du bon positionnement des bretelles du harnais. Quand la machine et le harnais sont ajustés, contrôler le bon fonctionnement du dispositif de déclenchement rapide.

Ne jamais utiliser une machine avec des dispositifs de sécurité défectueux. Il faut contrôler et entretenir les dispositifs de sécurité en fonction des indications de ce chapitre. Si la machine ne satisfait pas à l'un des contrôles, contacter un atelier de service.

Consignes de sécurité générales

INFORMATIONS IMPORTANTES

• Les seuls accessoires pouvant utiliser l'unité moteur comme source d'entraînement sont les équipements de coupe que nous recommandons au chapitre "Caractéristiques techniques".
• Ne jamais utiliser la machine dans un état de fatigue, en ayant consommé des boissons alcoolisées ou en prenant des médicaments pouvant altérer la vue, le sens de jugement ou le contrôle physique.
• Porter un équipement de protection personnelle. Voir le chapitre "Équipement de protection personnelle".
• Ne jamais utiliser une machine modifiée de manière à ne plus être conforme à sa conception d'origine.
• Ne jamais utiliser une machine défectueuse. Suivre les instructions de contrôle, d'entretien et de service de ce manuel. Certaines mesures d'entre tien et de service doivent être effectuées par des spécialistes qualifiés. Voir le chapitre "Entretien".
• Tous les carters et toutes les protections doivent être montés avant le démarrage de la machine. Vérifier que le capuchon de la bougie et le câble d'allumage ne sont pas endommagés. Risque de chocs électriques.
• L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisa teurs travaillent dans une même zone, il convient d'observer une distance de sécurité égale au moins au double de la longueur de l'arbre. Cette distance ne peut en aucun cas être

inférieure à 15 mètres.

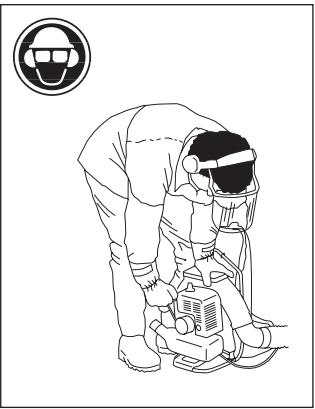

Démarrage

• Ne jamais démarrer la machine à l'intérieur. Ne pas oublier les dangers liés à l'inhalation des gaz d'échappement du moteur.
• Inspector les environs et s'assurer qu'aucune personne et qu'aucun animal ne peut se trouver en contact avec le jet.
• Placer la machine sur le sol et vérifier que l'équipement de coupe ne peut heurter ni cailloux ni débris de branches. Plaquer la machine contre le sol à l'aide de la main gauche (NOTER! Pas à l'aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer sur le lanceur.

• Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique.
• Ne jamais remplir le réservoir d'essence de la machine lorsque le moteur tourne. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de remplir le réservoir.
• Lors du ravitaillement et du mélange de carburant (essence et huile 2-temps), s'assurer d'une bonne ventilation.

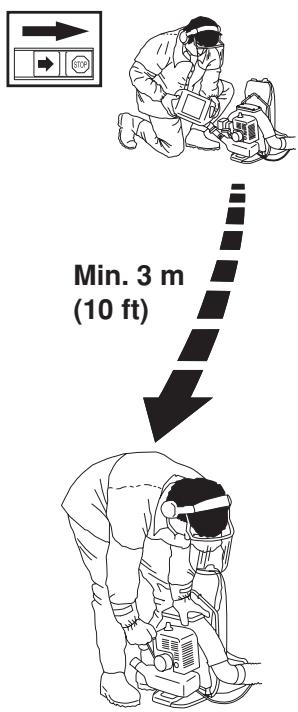

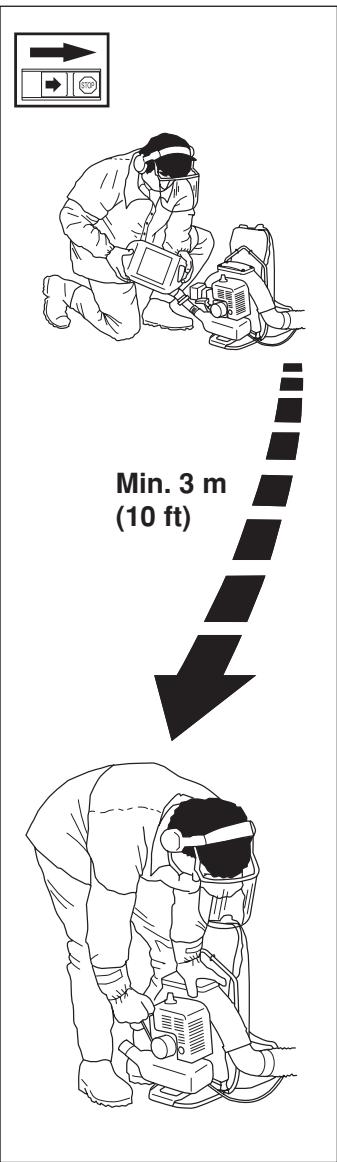

• Eloigner la machine du lieu de ravitaillement d'au moins 3 mètres avant de démarrer.
• Ne jamais démarrer la machine:
  a) Si du carburant a été renversé sur la machine. Nettoyer la machine de toute trace de carburant.
  b) Si l'on a renversé du carburant sur soi ou sur ses vêtements. Changer de vêtements.

c) Si la machine présente une fuite de carburant. Vérifier régulièrement le bouchon de réservoir et les tuyaux à carburant afin de détecter d'éventuelles fuites.

Transport et rangement

• Conserver et transporter la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique, chaudière ou équivalent.
• Lors de la conservation ou du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
• Lors des remisages de longue durée, vidanger le réservoir de carburant. S'informer auprès d'une station service comment se débarasser du carburant résiduel.

AVERTISSEMENT!

Faire preuve de prudence en manipulant du carburant. Penser aux risques d'incendie, d'explosion et d'inhalation.

Réglage du harnais

Toujours utiliser la machine avec le harnais. Autrement, il est impossible de manœuvrer en toute sécurité d'où un risque de blessures à l'utilisateur et aux personnes se trouvant à proximité. Ne jamais utiliser un harnais dont le dispositif de déclenchement rapide est abîmé.

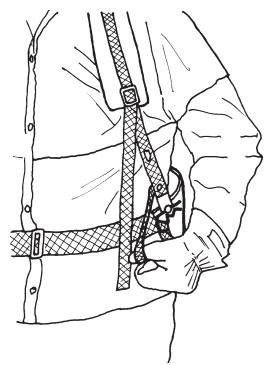

Déclenchement rapide

A l'avant du harnais se trouve un dispositif de déclenchement rapide, facilement accessible:

• Tirer sur le ruban rouge.
• Le ceinturon et la bretelle se détachent alors simultanément et le harnais avec le moteur glissent automatiquement jusqu'au sol.
  Utiliser ce dispositif si le moteur prend feu ou à l'occasion d'une autre situation dangereuse, quand il faut rapidement se libérer de la machine et du harnais.

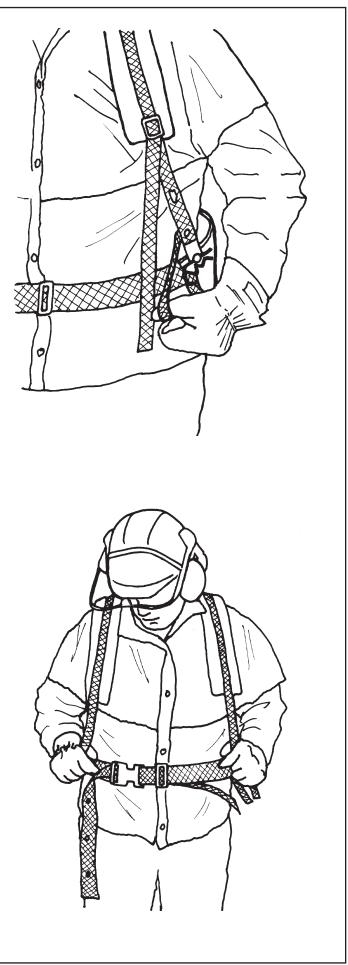

Répartition homogène

Une machine et un harnais bien adaptés facilitent considérablement le travail. Régler le harnais afin d'obtenir la meilleure position de travail possible. Tendre les courroies latérales pour que le poids soit réparti de façon homogène sur les deux épaules.

Instructions de travail générales

INFORMATIONS IMPORTANTES

• Cette section décrit les règles de sécurité de base à observer lors de tout travail avec le souffleur.
• Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de service.
• L'utilisateur doit éviter les utilisations pour lesquelles il n'est pas qualifié. Règles de sécurité de base

Respecter les voisins en évitant d'utiliser la machine à des heures indues comme par exemple tard le soir ou tôt le matin. Lire attentivement et suivre les conseils ci-dessous afin de déranger les voisins le moins possible.

• Utiliser le souffleur sur le régime le plus faible. L'utilisation du régime maximal est rarement nécessaire et de nombreux travaux peuvent être effectués à demi-régime. L'utilisation d'un régime plus faible signifie moins de bruit et moins de poussière. Il permet également de contrôler plus facilement les déchets à rassembler/déplacer.
• Utiliser un râteau ou un balai pour dégager les déchets enfouis dans le sol.
• Maintenir l'embout du tube de soufflage le plus près possible du sol.
• Tenir compte des personnes se trouvant à proximité. Si une personne s'approche de la zone de travail, ramener la commande d'accélération sur le régime le plus faible jusqu'à ce que cette personne se trouve de nouveau à une distance de toute sécurité. Diriger le jet d'air loin des personnes, des animaux, des aires de jeux, des voitures, etc.
• Nettoyer une fois le travail terminé. S'assurer que des déchets n'ont pas été accidentellement projetés dans un jardin voisin.

Règles de sécurité de base

1. Aucune personne non autorisée ou animal ne doit se trouver dans la zone de travail qui est de 10 mètres.
2. Le puissant jet d'air peut déplacer des objets à une telle vitesse qu'ils peuvent, en cas de ricochet, causer de graves blessures aux yeux.
3. Ne jamais diriger le flux d'air vers des personnes ou des animaux.

1. Arrêtez le moteur avant le montage ou le démontage d'accessoires ou d'autres éléments.

2. Ne jamais faire fonctionner le souffleur dans les espaces mal ventilés afin d'éviter l'inhalation de gaz d'échappement.

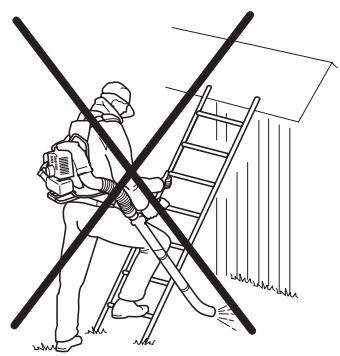

3. Le souffleur ne doit pas être utilisé sur des échelles ou des échafaudages.

4. Eviter d'utiliser la machine en cas d'intempéries. Par exemple, en cas de brouillard épais, fortes pluies, vents forts, grands froids, etc. Ce genre d'intempéries peuvent résulter en des conditions de travail dangereuses, tel le verglas par exemple.

5. Veiller à pouvoir marcher et se maintenir debout de manière sûre. Lors des déplacements inattendus, veiller à découvrir d'eventuels obstacles (racines, cailloux, branches, fossés, etc). Faire preuve de beaucoup de prudence lors du travail sur des terrains pentus.

6. Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

Techniques de travail de base

- Régler le harnais de telle sorte que la machine soit facile à porter.

AVERTISSEMENT! Toujours arrêter le moteur lors du nettoyage.

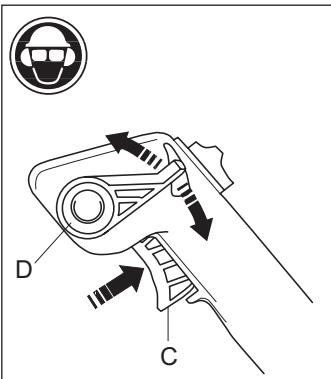

La commande d'accélération permet de régler la vitesse du jet d'air. Sélectionner la vitesse en fonction du type de travail à effectuer. Pour éviter d'avoir à maintenir le doigt sur la commande d'accélération durant tout le travail avec le souffleur, le régime souhaité peut être réglé à l'aide du dispositif de réglage du régime souhaité (D). Le plein régime est obtenu quand ce dispositif est totalement enfoncé.

• Vérifier que l'entrée d'air n'est pas bloquée par des feuilles ou tout autre déchet. Le blocage de l'entrée d'air réduit la capacité de soufflage de la machine et augmente la température du moteur risquant ainsi d'endommager le moteur. Arrêter le moteur et retirer les déchets bloquant l'entrée d'air.
• Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
• L'utilisation du souffleur pour déplacer des monticules importants de déchets prend beaucoup de temps tout en étant inutilement bruyante.

AVERTISSEMENT! Attention aux objets projetés. Toujours travailler avec des lunettes de protection. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver hors de la zone de sécurité soit à au moins 10 mètres. Arrêter immédiatement la machine si une personne s'approche.

70 cBA 15 Husqvarna

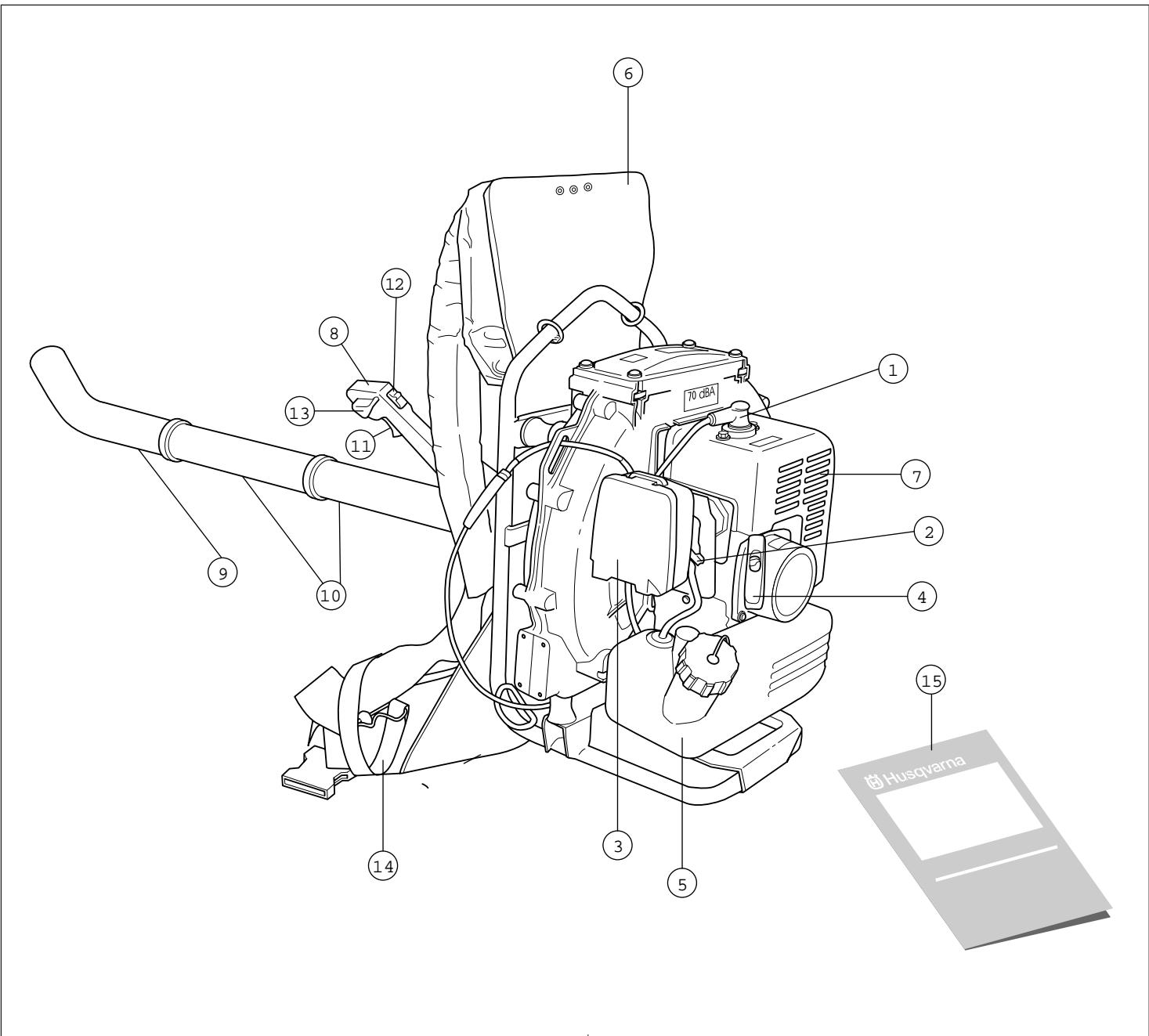

Les composants du souffleur

1. Bougie
2. Starter
3. Filtre à air
4. Poignée de démarrage
5. Réservoir de carburant
6. Harnais
7. Silencieux
8. Guidon
9. Buse
10. Tube de soufflage
11. Commande d'accélération
12. Contacteur d'arrêt
13. Dispositif de réglage du régime souhaité
14. Courroie de sécurité
15. Manuel d'utilisation

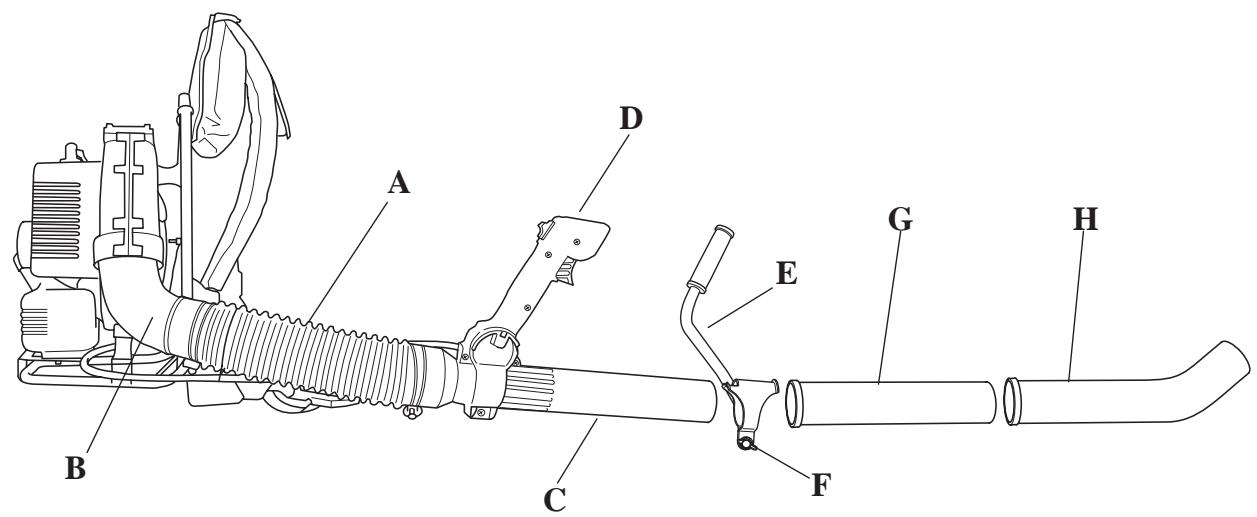

Montage du tube de soufflage

1. Connecter le tuyau courbé (A) sur le tuyau de sortie du ventilateur (B) à l'aide d'un collier de serrage.
2. Connecter le tube de manœuvre (C) au tuyau coudé à l'aide d'un collier de serrage.
3. Monter la poignée de commande (D) sur le tube de manœuvre (C).
4. Monter la poignée gauche (E) sur le tube de manœuvre et serrer la vis (F).
5. Connecter le tube intermédiaire (G) et la buse (H) respectivement. Assembler les deux tubes et les tourner pour les verrouiller l'un par rapport à l'autre.

REMARQUE!

La rotation axiale du tube de manœuvre permet de régler la direction du jet d'air.

Carburant

NOTER!

La machine est équipée d'un moteur à deux temps et doit toujours être utilisée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir le mélange correct, il est important de minutieusement mesurer la quantité d'huile à mélanger. En cas de mélange de petites quantités de carburant, les erreurs au niveau de la quantité d'huile ont un impact important sur les proportions du mélange.

AVERTISSEMENT!

En manipulant le carburant, veiller à disposer d'une bonne ventilation.

Essence

NOTER!

Toujours utiliser une essence de qualité (au moins 90 octanes). Si la machine est équipée d'un pot catalytique (voir "Caractéristiques techniques"), il est impératif de n'utiliser que de l'essence sans plomb pour le mélange. L'essence contenant du plomb détruit le pot catalytique.

- Indice d'octane minimum recommandé, 90. Le fait de conduire le moteur avec un carburant avec un indice d'octane inférieur à 90, peut entraîner un phénomène de "détonation". Cela implique une augmentation de la température du moteur, ce qui peut résulter

- En cas de régime moteur continuellement haut, il est recommandé d'utiliser un carburant avec un indice d'octane supérieur.

Huile deux-temps

• Pour le meilleur résultat, utiliser l'huile deux-temps HUSQVARNA, spécialement développée pour les débroussailleuses et tronçonneuses. Proportions de mélange 1:50 (2%).
• En cas de non-disponibilité d'huile deux-temps HUSQVARNA, il est possible d'utiliser une huile deux-temps de qualité, prévue pour moteurs à refroidissement par air. Contacter le revendeur pour choisir l'huile. Propritions de mélange 1:33 (3%).
• Ne jamais utiliser d'huile deux-temps prévue pour moteurs hors-bord à refroidissement par eau, "outboardoil".
• Ne jamais utiliser d'huile pour moteurs quatre-temps.

• Toujours effectuer le mélange essence - huile dans un récipient propre, prévu pour contenir de l'essence.
• Toujours commencer par y verser la moitié de la quantité d'essence à mélanger. Puis, y verser la quantité totale d'huile. Mélanger (secouer) le mélange de carburant. Y verser le restant d'essence.
• Secouer le mélange de carburant minutieusement avant de remplir le réservoir à carburant de la machine.
• Ne jamais préparer plus d'un mois de consommation de carburant d'avance.
• Si la machine doit être rangée pendant une longue période, il faut vidanger et nettoyer le réservoir à carburant.

AVERTISSEMENT!

Le pot d'échappement à catalysateur est très chaud pendant et après le service.

C'est également le cas lors des marches au ralenti. Soyez attentif au risque d'incendie en travaillant auprès de produits inflammables et/ou en présence de gaz.

Ravitaillement

AVERTISSEMENT!

Les mesures de prudence suivantes réduisent le risque d'incendie :

Ne pas fumer et ne pas mettre de source de chaleur à proximité du carburant. Ne jamais faire le plein de carburant avec le moteur en marche.

Couper le moteur et le laisser refroidir avant de faire le plein.

Ouvrir prudemment le bouchon du réservoir pour laisser s'échapper toute surpression éventuelle. Bien resserrer le bouchon de réservoir après remplissage.

Avant de la mettre en marche, éloigner la machine de l'endroit où le remplissage a été effectué.

• Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des problèmes de fonctionnement.
• Veiller à correctement mélanger le carburant en agitant le récipient avant de remplir le réservoir.

GasolinBenzinEssenceGasolinaLit.
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60
USgallon	USfl. oz.
	2% (1:50)	3% (1:33)
1	2 1/2	3 3/4
2 1/2	6 1/2	9 3/4
5	12 7/8	19 1/4

Marche et arrêt

AVERTISSEMENT!

Le carter d'embrayage complet et le tube de transmission doivent toujours être montés avant la mise en marche de la machine.

Autrement, l'embrayage risque de se détacher et de provoquer des blessures personnelles graves.

Avant de la mettre en marche, toujours éloigner la machine de l'endroit où le remplissage a été effectué. Placer la machine sur une surface plane. S'assurer que l'outil de coupe ne risque pas de rencontrer un obstacle. Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures personnelles graves.

Distance de sécurité: 15 mètres.

Moteur froid

ALLUMAGE:

Ramener le contacteur d'arrêt en position de démarrage.

STARTER: Ramener le starter en mode starter. POMPE A CARBURANT: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche entièrement.

Moteur chaud

Procéder de la même manière qu'en cas de moteur froid, mais sans ramener le starter en mode starter. La position d'accélération de démarrage est obtenue en ramenant le starter en mode starter, puis en le ramenant dans sa position de départ.

Arrêt

Le moteur est arrêté en coupant l'allumage.

Plaquer la machine contre le sol à l'aide de la main gauche (NOTER! Pas à l'aide du pied). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement grippent). Tirer ensuite énergiquement et rapidement sur le lanceur. Remettre le starter en position initiale dès que le moteur s'allume et continuer les essais de démarrage jusqu'à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l'accélération de démarrage.

NOTER! Ne jamais sortir entièrement la corde du lanceur et ne jamais lâcher la corde quand elle est complètement sortie afin de ne pas endommager la machine.

Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est "rodé". Pour s'assurer qu'il fonctionne correctement en libérant peu de gaz d'échappement après la période de rodage, il convient de demander au revendeur/atelier de service disposant d'un compte-tours d'effectuer un réglage fin du carburateur.

AVERTISSEMENT!

La machine ne peut être démarrée que si tous ses éléments sont montés. Risque de blessures personnelles si la machine est mise en marche quand tous les capots ne sont pas montés.

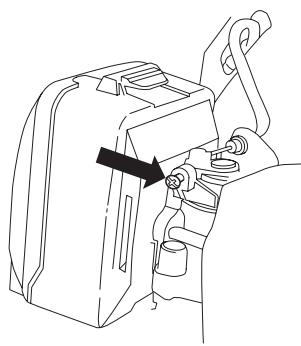

Fonctionnement

• Par l'intermédiaire de l'accélérateur, le carburateur commande le régime du moteur. Dans le carburateur, l'air se mélange au carburant. Ce mélange est réglable. Pour atteindre la puissance maximale de la machine, ce mélange doit être correctement réglé.
• Le réglage du carburateur implique que celui-ci est adapté aux conditions locales, notamment le climat et l'altitude, mais aussi à l'essence et au type d'huile 2-temps.

- Le carburateur est réglé en usine lors des essais de fonctionnement. Le mélange de base est plus gras que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par un personnel compétent.

Réglage fin

- Lorsque la machine est "rodée", un réglage fin du carburateur est nécessaire. Le réglage fin doit être réalisé par une personne qualifiée. Régler d'abord le pointeau bas-régime L, puis le pointeau de ralenti T et enfin le pointeau

Conditions

- Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. Si le carburateur est réglé avec un filtre à air sale, un mélange de carburant trop pauvre sera obtenu au prochain nettoyage du filtre. Il en résulterait la détérioration du moteur.

Silencieux

NOTER!

Certains silencieux sont dotés d'un pot catalytique. Voir "Caractéristiques techniques" pour déterminer si la machine est pourvue d'un pot catalytique.

Le silencieux est conçu pour réduire le niveau sonore de la machine et pour éloigner de l'utilisateur les gaz libérés par la machine. Les gaz d'échappement sont brûlants et peuvent produire des étincelles susceptibles de provoquer un incendie si les gaz sont dirigés vers des matériaux secs et inflammables. Certains silencieux sont équipés d'une grille antiflamme. Si la machine est équipée d'une telle grille, il convient de la nettoyer régulièrement avec une brosse en acier. Sur les silencieux sans pot catalytique, la grille doit être nettoyée et changée si nécessaire une fois par semaine. Sur les machines dont le silencieux est muni d'un pot catalytique, la grille devra être inspectée et nettoyée si nécessaire une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston. Voir également "Entretien".

NOTER! Ne jamais utiliser la machine si le silencieux est en mauvais état.

Circuit de refroidissement

Pour obtenir une température de service aussi basse que possible, le moteur est muni d'un circuit de refroidissement.

Le système de refroidissement se compose de:

1. Prise d'air au niveau du démarreur.
2. Ailettes de ventilation sur la roue volante.
3. Ailettes de refroidissement sur le cylindre.
4. Capot de cylindre (guide l'air froid vers le cylindre).

A l'aide d'une brosse, nettoyer le circuit de refroidissement une fois par semaine, en cas de conditions de service difficiles, plus souvent. Un circuit de refroidissement encrassé ou obstrué entraîne une surchauffe du moteur pouvant résulter en des dommages au cylindre et au piston.

Bougie d'allumage

L'état de la bougie est conditionné par les facteurs suivants:

• Mauvais réglage du carburateur.
• Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
• Encrassement du filtre à air.

Ces facteurs causent une déposition sur les électrodes de la bougie d'allumage, pouvant entraîner des problèmes de service et des difficultés de démarrage.

Si la puissance de la machine est réduite, si la machine est difficile à démarrer ou si le régime de ralenti n'est pas régulier, contrôler en premier lieu l'état de la bougie d'allumage, avant de prendre d'autres mesures.

Si la bougie est bouchée, la nettoyer et vérifier que la distance entre électrodes est bien de 0,5 mm. Il convient de remplacer la bougie après un mois de service, ou plus tôt si cela s'avère nécessaire.

NOTER! Toujours utiliser le type de bougie recommandé! L'utilisation d'un mauvais type de bougie peut entraîner des avaries au niveau du cylindre et du piston.

Filtre à air

Il faut régulièrement nettoyer le filtre à air de poussières et d'impuretés afin d'éviter:

• problèmes de carburateur
• problèmes de démarrage
• pertes de puissance
  • usure anormale des composants du moteur
  • consommation anormalement élevée

Nettoyer le filtre après 25

heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut devenir entièrement propre. C'est pourquoi il faut remplacer le filtre régulièrement. Toujours remplacer un filtre endommagé.

Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé, voir la section "Huilage du filtre à air".

Huilage du filtre à air

Toujours utiliser l'huile pour filtre HUSQVARNA, référence 503 47 73-01. L'huile pour filtre contient un solvant permettant une distribution régulière de l'huile dans tout le filtre. Eviter donc tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour faire pénétrer

l'huile dans le filtre et jeter le surplus d'huile. Remonter le filtre. Ne jamais utiliser d'huile moteur ordinaire. Elle traverse le filtre très vite et s'accumule au fond.

Ci-après, quelques instructions générales d'entretien. Pour plus d'informations, contacter l'atelier de service.

Contrôles quotidiens

1. Nettoyer la machine extérieurement.
2. Contrôler que la commande d'accélération fonctionne correctement en ce qui concerne la sécurité.
3. Contrôler le bon fonctionnement du contacteur d'arrêt.
4. Nettoyer le filtre à air. Si nécessaire, le remplacer.
5. Vérifier le serrage des écrous et des vis.
6. Vérifier le serrage des écrous et des vis.

2

3 4

Contrôles hebdomadaires

1. Contrôler le démarreur, son lanceur et son ressort.

2. S'assurer que les isolateurs de vibrations soient intacts.

3. Nettoyer la bougie d'allumage extérieurement. Démonter la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,5 mm, ou remplacer la bougie.

4. Nettoyer les ailettes de ventilation de la roue volante.

5. Nettoyer ou remplacer la grille antiflamme du silencieux (ne concerne pas les silencieux munis d'un pot catalytique).

6. Nettoyer l'espace carburateur.

7. Nettoyer les brides de refroidissement du cylindre et s'assurer que la prise d'air auprès du démarreur ne soit pas obstruée.

5

Contrôles mensuels

1. Nettoyer le réservoir de carburant.

2. Nettoyer le carburateur extérieurement, ainsi que l'espace autour du carburateur.

3. Nettoyer la roue du ventilateur, ainsi que l'espace autour.

4. Contrôler le filtre à carburant et les tuyaux à carburant, au besoin les remplacer.

5. Contrôler l'ensemble des câbles et des raccordements.

6. Remplacer la bougie d'allumage.

7. Contrôler et nettoyer la grille antiflamme du silencieux (concerne uniquement les silencieux munis d'un pot catalytique).

Caractéristiques techniques	141B	155B
Moteur
Cylindrée, cm^3	40,2cc	48,7
Diamètre cylindre, mm	40	44
Course, mm	32	32
Régime de ralenti, tpm	2500	2500
Regime max. recommandé, tpm	7500	7800
Puissance max. moteur, selon ISO 8893	2,0 kW/7 500r/min	2,2 kW/7 500r/min
Silencieux avec pot catalytique	Non	Non
Système d'allumage
Fabricant/type de système d'allumage	ET	ET
Bougie d'allumage	NGK BPMR7A	NGK BPMR7A
Distance entre électrodes, mm	0,6mm	0,6mm
Carburant système de lubrification
Fabricant/type de carburateur	Walbro, membran	Walbro, membran
Volume réservoir à carburant, litres	1,6 l	2,06 l
Poids
Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg	9,9	10,2
Niveaux sonores
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon EN 31806 et ISO 7917, dB(A), min./max.	89	92
Puissance acoustique équivalente mesurée selon EN 31806 et ISO 10884, dB(A), min./max.	103,5	106,7
Niveaux de vibrations
Niveau de vibrations au niveau des poignées mesuré selon EN 31806 et ISO 7916, m/s
Au ralenti, poignée gauche/droite:	1,2/1,2	1,0/1,2
A plein régime, poignée gauche/droite:	1,2/1,2	1,7/1,2

Assurance de conformité UE (concerne seulement l'Europe)

(Directive 98/37/EC, Annexe II, A)

Nous, Husqvarna AB, S-561 82 Huskvarna, Suède, tél: [phone], déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration : souffleur Husqvarna 141B et 155B à partir des numéros de série de l'année de fabrication 2000 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) est conforme aux dispositions des directives du Conseil:

• du 22 juin 1998 « directive machines » 98/37/EC, y compris les amendements actuellement en vigueur.
• du 3 mai 1989 « compatibilité électromagnétique » - 89/356/EEC, y compris les amendements actuellement en vigueur.
  Les normes de référence suivantes ont été appliquées : EN292-2, CISPR 12:1997.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala, Suède, a procédé à des tests de type facultatifs pour le compte de Husqvarna AB et délivré les certificats de contrôle n° SEC/00/759 – 141B, SEC/00/760 – 155B.

Huskvarna, le 1 décembre 2000

Bo Andréasson, directeur du développement
