MAESTRO20X - Lecteur de CD/DVD PACKARD BELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	PACKARD BELL
Modèle	MAESTRO20X
Taille de l'écran	19,5 pouces (49 cm)
Résolution maximale	1600 x 900 pixels
Type de panneau	TN
Luminosité	200 cd/m² (min/typ)
Contraste	100 000 000:1 max (ACM)
Temps de réponse	5 ms
Angle de vue (horizontal/vertical)	90° / 65° (CR=10)
Fréquence horizontale	30 kHz - 80 kHz
Fréquence verticale	55 Hz - 75 Hz
Consommation électrique (marche)	16,2 W (typ.)
Consommation électrique (veille)	0,45 W (typ.)
Consommation électrique (arrêt)	0,35 W (typ.)
Alimentation	100-240 V~, 50-60 Hz (adaptateur secteur)
Dimensions (L x H x P)	466,6 x 334,8 x 167,7 mm
Poids net	2,3 kg
Connecteurs d'entrée	D-Sub (VGA), DVI-D (optionnel)
Haut-parleurs intégrés	1 W x 2 (sur modèles avec entrée audio)
Inclinaison	-5° à +15°
Fonctions principales	Menu OSD, réglage auto, mode large, ACM, DDC/CI, température de couleur, délai OSD
Nettoyage de l'écran	Utiliser un chiffon doux et une solution sans solvant, écran éteint et débranché
Sécurité	Ne pas ouvrir le boîtier, éviter l'exposition à l'humidité et à la lumière solaire directe
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 60°C

FOIRE AUX QUESTIONS - MAESTRO20X PACKARD BELL

Comment nettoyer l'écran du moniteur MAESTRO20X ?

Éteignez le moniteur et débranchez-le. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux, puis essuyez doucement l'écran. N'utilisez jamais de produits abrasifs ou de liquides directement sur l'écran.

Quels câbles sont inclus avec le moniteur ?

L'emballage contient un câble d'alimentation, un adaptateur secteur, un câble VGA (optionnel) et un câble DVI (optionnel). Un câble audio peut également être fourni pour les modèles avec haut-parleurs.

Comment connecter le moniteur à un ordinateur ?

Éteignez l'ordinateur et branchez le câble VGA ou DVI entre le moniteur et la carte graphique. Branchez l'adaptateur secteur au moniteur et à une prise de courant. Allumez ensuite l'ordinateur puis le moniteur.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (voyant blanc). Assurez-vous que les câbles sont correctement branchés. Si le voyant clignote, le moniteur est en veille : déplacez la souris ou appuyez sur une touche du clavier.

Comment utiliser les boutons de commande ?

Le bouton Menu/Entrée ouvre le menu OSD. Les boutons < / > naviguent dans les options. Auto/Quitter quitte le menu ou active le réglage automatique. La touche Empowering donne un accès rapide aux réglages courants.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu/Entrée pour ouvrir l'OSD. Utilisez les flèches pour sélectionner les options de luminosité et contraste, puis validez avec le même bouton.

Le moniteur affiche des pixels morts ou défectueux, que faire ?

Quelques pixels défectueux sont normaux selon la norme ISO 9241-307. Si le nombre est excessif, contactez le service après-vente. Évitez d'appuyer sur l'écran.

Comment activer le mode économie d'énergie ?

Le mode veille s'active automatiquement lorsque l'ordinateur est en veille. Vous pouvez aussi régler le délai d'extinction dans l'OSD via le menu Délai d'attente OSD.

Puis-je monter le MAESTRO20X sur un bras articulé ?

Oui, le pied est amovible et le moniteur est compatible avec les supports VESA (norme 100x100 mm). Utilisez un kit de montage adapté.

Où trouver des informations sur la garantie ?

Consultez le guide de mise en route fourni avec le produit ou le site web de PACKARD BELL. La garantie légale de conformité s'applique (2 ans en France).

MODE D'EMPLOI MAESTRO20X PACKARD BELL

Importantes consignes de sécurité

Veuillez lire attentivement les instructions suivantes.

1 Pour nettoyer l'écran du moniteur LCD :

• Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l’écran.

2 Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition du moniteur à la pluie, l'humidité ou la lumière de soleil peut l'endommager sérieusement. 3 N'appliquez pas de pression sur l'écran LCD. Une pression excessive peut endommager de façon permanente l'écran. 4 N'enlevez pas le couvercle et n'essayez pas de réparer l'unité vous-même. Seul un technicien agréé est habilité à effectuer des réparations. 5 Stockez l'écran LCD dans une pièce dont la température est comprise entre -20° et 60°C. Stocker le moniteur LCD dans un environnement dont les températures sont hors plage peut l'endommager de façon permanente. 6 Débranchez immédiatement le moniteur et appelez un technicien agréé dans les situations suivantes :

Le câble signal reliant le moniteur au PC est fragile ou endommagé. Du liquide a coulé sur le moniteur LCD ou le moniteur a été exposé à la pluie. Le moniteur LCD ou le boîtier est endommagé.

Contenu de l'emballage

Moniteur à cristaux liquides	Cordon d'alimentation CA	Câble DVI (optionnel)	Câble VGA (Optionnel)	Adaptateur secteur	Câble audio (Optionnel)	Guide de mise en route

Fixation du moniteur à la base

1 Sortez la base du moniteur de l'emballage et placez-la sur un plan de travail stable et de niveau. 2 Sortez le moniteur de l'emballage. 3 Fixez le bras du support du moniteur à la base.

Assurez-vous que la base est verrouillée sur le bras du support du moniteur. (pour les modèles sélectionnés) Fixez la base au bras du support du moniteur en tournant la vis blanche avec l'onglet fourni ou une pièce de monnaie. (pour les modèles sélectionnés)

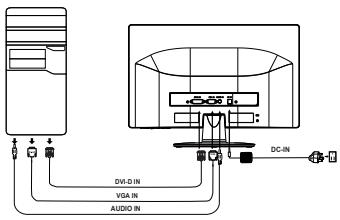

Connexion du moniteur à l'ordinateur

1. Éteignez votre ordinateur et débranchez son cordon d'alimentation. 2. Branchez le câble signal sur la prise d'entrée VGA et/ou DVI-D (en option) du moniteur, et la fiche de sortie VGA et/ou DVI/D (en option) de la carte graphique sur l'ordinateur. Serrez ensuite les vis à serrage à main du connecteur du câble signal. 3. Branchez un côté de l'adaptateur sur le moniteur et l'autre côté sur une prise de courant CAorrectement connecté à la terre. 4. Branchez les cordon d'alimentation de votre ordinateur et de votre moniteur dans la prise de courant la plus proche. 5. En option : Branchez le câble audio entre la prise d'entrée audio (AUDIO IN) du moniteur LCD et le port line-out de l'ordinateur.

Commandes du panneau

N°	Élément	Description
1	Bouton marché/arrêt /voyant	Permet demettre le monitour sous/hors tension. Levoyant blanc indique que l'écran est sous tension. Levoyant blanc qui clignote indique que l'écran est en mode veille/economie d'énergie.
2	Bouton < / >	Appuyez sur le bouton < / > pour naviguer jusqu'à la fonction voulue ou pour modifier les réglages de la fonction actuelle.
3	Bouton Menu/Entrée	Appuyez sur ce bouton pour afficher le menu OSD. Appuyez à nouveau sur ce bouton pour valider une sélection dans le menu OSD.
4	Bouton Auto/Quitter	Lorsque le menu OSD est actif, appuyez sur ce bouton pour quitter le menu OSD.Lorsque le menu OSD est à l'état inactif, appuyez sur ce bouton pour activer la fonction Réglage automatique.
5	Touche Empowering	Appuyez sur le bouton de fonction pour ourir le menu de raccourci. Le menu de raccourci vous permet de désirerrapidément les réglages les plus souvent utilisés.

Déclaration de conformité CE

Par la présente, Acer Inc., déclare que ce moniteur LCD est conforme aux exigences principales et aux autres dispositions applicables de la Directive 2004/108/CE CEM, de la Directive 2006/95/CE sur les basses tensions, de la Directive 2011/65/EU RoHS et de la Directive 2009/125/CE relative à l'établissement d'un cadre de travail sur les exigences de conception écologique pour les produits liés à l'énergie.

Avis : câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements CEM.

Avis: périphériques

Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.

Mise en garde

Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser ce produit.

Élimination des équipements usagés par l'utilisateur, dans les habitations privées de l'union européenne

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne devez pas mettre ce produit au rebut avec vos déchets ménagers. Vous êtes en effet responsable de l'évacuation de vos équipements usagés et tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage séparés de vos équipements usagés permettront de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

Écran LCD	Système d'entrainment	LCD couleur TFT
	Taille	19.5"W (49cm)
	Pas de masque	0,27 (H) x 0,27 (V) mm
	Luminosité (cd/m2)	200 (Min/Typ)
	Contraste	100 000 000:1 max (ACM)
	Angle de vue	CR=10, 90°(H),65°(V) CR=5, 110°(H),85°(V)
	Temps de réponse	5ms
	Type de panneau	TN
	Fréquence horizontal	30kHz-80kHz
	Fréquence verticale	55Hz-75Hz
Couleurs affichées		16,7 millions
Fréquence de balayage		160MHz
Résolution maximale		1600 x 900
Plug & Play		VESA DDCCI
Consommation électrique (à 250 nits)	Mode Marche	16,2W(type)
	Mode Veille	0,45W (type)
	Mode Arrêt	0,35W (type)
Connecteur d'entrée		D-Sub
		DVI-D 24 broches (Uniquement sur le modele à double entrée)
Signal matériel d'entrée		Analogique
		Signal numérique (uniquement sur le modele à double entrée)
Haut-parleur		1 W x 2(Uniquement sur le modele à Audio-Input)
Taille/maxime de l'écran	Horizontale	432,0mm
	Verticals	239,76mm
Source d'alimentation		100-240V~, 50-60Hz (adaptateur CA)
Environnement		Température de fonctionnement : de 0° à 40°C Température de stockage : de -20° à 60°C Humidité en fonctionnement : de 20% à 85%
Dimensions (I x H x P)		466,6 x 334,8 x 167,7 mm
Poids (poids net)		2,3kg (net)
Spécifications relatives au mécanisme		Inclinaison : de - 5° à +15° Rotation : Non Réglage de la hauteur : Non Pivotement : Non Pied amovible : Oui
Commandes externes	Boutons	Bouton d'alimentation < /> Menu/Entrée Auto/Quitter Touche Empowering
	Fonctions	Contraste Configuration automatique Mode Large (Plein/Aspect) ACM (Activé/Désactivé) DDC/CI (Activé/Désactivé) Signal d'entrez Information écran Réinitialiser
		Position H. / Position V. Température des couleurs Délai d'attente OSD Langue
* Ces specifications peuvent être modifiées sans préavis.
Conformité réglementaire
