124C - Débroussailleuse HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse thermique compacte
Cylindrée moteur	28 cm³
Alésage x Course	35 mm x 28,7 mm
Type de moteur	2 temps refroidi par air
Puissance nominale (ISO 8893)	1,1 ch / 0,8 kW
Régime de ralenti	2800 - 3200 tr/min
Régime d'emballement maximal recommandé	10000 tr/min
Régime de l'axe sortant	8000 tr/min
Réservoir carburant	0,4 litre
Carburant requis	Essence de qualité sans plomb (indice octane min. 90), mélangée avec huile 2 temps
Rapport de mélange huile/essence	1:50 (2%) avec huile Husqvarna; 1:33 (3%) avec autre huile 2 temps
Poids (sans carburant ni accessoires)	4,4 kg
Longueur approximative	1,75 m
Bougie d'allumage	Champion RCJ-8Y avec écartement 0,6 mm
Système d'allumage	Allumage réglé en fonction du régime
Silencieux	Avec pot catalytique pour réduction des émissions polluantes
Niveau sonore (au niveau des oreilles)	100 dB(A) avec tête de coupe d'origine (T25C)
Puissance sonore mesurée	109 dB(A) (garantie: 114 dB(A))
Niveaux de vibrations (gauche/droite)	4,8 / 6,4 m/s² avec tête de coupe d'origine
Tête de coupe d'origine	T25C - Fil diamètre 2,0 à 2,4 mm
Équipement de sécurité requis	Casque (risque de chute d'objets), protecteurs d'oreilles agréés, protège-yeux homologués (EN 166), gants, bottes antidérapantes, vêtements résistants à la déchirure
Distance de sécurité minimale	15 mètres (50 pieds) autour de la zone de travail
Entretien - Filtre à air	Nettoyage après 25 heures de service; remplacer si endommagé
Entretien - Bougie d'allumage	Nettoyage mensuel, remplacement tous les mois ou selon usure
Entretien - Grille antiflamme	Nettoyage mensuel avec brosse acier; remplacer si endommagée
Maintenance générale	Contrôles quotidiens (nettoyage, fonctionnement accélérateur), hebdomadaires (protection coupe), mensuels (filtre air, bougie, grille antiflamme)
Compatibilités	Accessoires Husqvarna agréés; axe fileté 3/8 R
Garantie	2 ans à partir de la date d'achat
Conformité	Conforme directives CE 2006/42/CE (machines), 2004/108/CE (électromagnétique), 2000/14/CE (bruit)
Restrictions d'usage	Conçu uniquement pour le désherbage/débroussaillage; n'utiliser que les accessoires Husqvarna recommandés

FOIRE AUX QUESTIONS - 124C HUSQVARNA

Quelles sont les spécifications techniques exactes du HUSQVARNA 124C ?

Le 124C dispose d'un moteur 2 temps de 28 cm³ (1,1 ch / 0,8 kW) avec régime de ralenti 2800-3200 tr/min et emballement maximal 10000 tr/min. Il pèse 4,4 kg sans carburant et possède un réservoir de 0,4 litre. Longueur: 1,75 m. Bougie Champion RCJ-8Y, silencieux avec pot catalytique.

Quel carburant et quel mélange d'huile utiliser ?

Essence de qualité sans plomb (indice octane min. 90) mélangée avec huile 2 temps. Rapport: 1:50 (2%) avec huile Husqvarna, ou 1:33 (3%) avec autre huile 2 temps. Ne jamais utiliser d'huile hors-bord ni pour moteurs 4 temps. Réservoir: 0,4 litre.

Comment bien démarrer avec un moteur froid ?

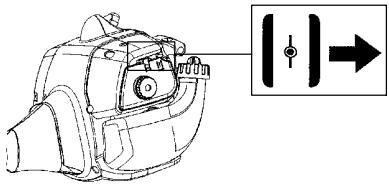

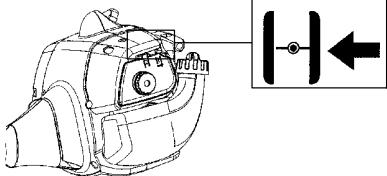

Appuyez 10 fois sur la pompe à carburant. Placez l'étrangleur en position fermée. Maintenez la machine au sol (main gauche, pas le pied). Tirez lentement la poignée de démarrage jusqu'à sentir une résistance, puis tirez énergiquement. Répétez jusqu'au démarrage apparent, puis passez l'étrangleur à ½ et tirez jusqu'au démarrage du moteur. Enfin, placez l'étrangleur en position ouverte.

Comment démarrer quand le moteur est chaud ?

Placez l'étrangleur en position ½ et tirez la corde de démarrage. Ensuite, placez l'étrangleur en position ouverte. C'est une procédure plus simple qu'avec un moteur froid car le mélange air-carburant n'a pas besoin d'être enrichi.

Que faire si le moteur ne démarre pas ?

Vérifiez le carburant correctement mélangé (essence + huile 2 temps à 1:50 ou 1:33). Contrôlez la bougie Champion RCJ-8Y (nettoyez-la si encrassée, écartement 0,6 mm). Vérifiez que le filtre à air n'est pas encrassé et qu'il n'y a pas de fuite de carburant. Si le problème persiste, contactez un revendeur autorisé Husqvarna.

Comment arrêter le moteur ?

Poussez le bouton d'arrêt et maintenez-le en position STOP jusqu'à arrêt complet. L'interrupteur se remet automatiquement en position de démarrage. Attention: le silencieux sera très chaud après utilisation - risque d'incendie et de brûlures.

Comment entretenir le filtre à air ?

Nettoyez après 25 heures de service (ou plus fréquemment en conditions poussiéreuses). Retirez le couvercle, sortez le filtre et lavez-le à l'eau chaude savonneuse. Rincez complètement et laissez sécher avant remontage. Remplacez immédiatement tout filtre endommagé.

Quand et comment remplacer la bougie d'allumage ?

Remplacez la bougie Champion RCJ-8Y tous les mois ou selon l'usure. Nettoyez-la d'abord et vérifiez l'écartement des électrodes (0,6 mm). Si la machine présente faible puissance, démarrages difficiles ou ralenti irrégulier, commencez par vérifier la bougie. Assurez-vous que la nouvelle bougie dispose d'un antiparasites.

Comment nettoyer la grille antiflamme du silencieux ?

Nettoyez la grille une fois par mois avec une brosse en acier. Si souvent bouchée, cela peut indiquer un mauvais fonctionnement du pot catalytique - contactez un revendeur pour contrôle. Une grille bouchée cause la surchauffe et endommage le cylindre/piston. Attention: silencieux très chaud après utilisation (risque d'incendie).

Comment régler le fil de coupe dans la tête T25C ?

La tête T25C accepte un fil de diamètre 2,0 à 2,4 mm. Enroulez-le toujours de manière serrée et régulière autour du tambour pour éviter les vibrations dangereuses. Laissez tremper le nouveau fil dans l'eau quelques nuits avant utilisation pour améliorer sa résistance et durée de vie.

Quels équipements de protection personnelle sont obligatoires ?

TOUJOURS porter: casque (protection contre chute d'objets), protecteurs d'oreilles agréés (bruit 100 dB(A)), protège-yeux homologués (EN 166), gants, bottes antidérapantes, vêtements résistants à la déchirure (pantalon long robuste). Ne portez ni bijoux, shorts, sandales; cheveux attachés. L'équipement réduit la gravité des blessures.

Quelles sont les consignes de sécurité essentielles ?

Zone de travail dégagée, aucune personne/animal à moins de 15 mètres. Arrêtez le moteur avant de toucher l'équipement de coupe (il continue de tourner après relâchement de l'accélérateur). Débranchez le câble de la bougie avant intervention. Ne jamais démarrer à l'intérieur (gaz d'échappement toxiques). Ne jamais utiliser si fatigué, après alcool ou médicaments affectant la vision/jugement.

Comment bien stocker la machine en hiver ou longue période ?

Nettoyez bien et effectuez tous les entretiens requis. Videz le réservoir de carburant (ou utilisez un stabilisateur). Retirez le chapeau de la bougie pour éviter démarrage accidentel. Rangez dans un endroit sec et frais, protégée de l'humidité. Sécurisez-la correctement. La première utilisation après remisage nécessitera plusieurs tentatives de démarrage.

Quel est le calendrier d'entretien recommandé ?

QUOTIDIEN: nettoyage, vérification accélérateur/arrêt. HEBDOMADAIRE: contrôle protection équipement coupe, nettoyage général. MENSUEL: nettoyage/remplacement filtre air, bougie, grille antiflamme, vérification vis/écrous, contrôle fuites carburant. RODAGE (8-10 premiers pleins): faites régler le carburateur par un revendeur agréé.

Pourquoi la machine vibre-t-elle excessivement ?

Cause principale: fil de coupe mal enroulé ou inadéquat. L'enroulement doit être serré et régulier. Vérifiez l'utilisation de la bonne tête (T25C avec fil 2,0-2,4 mm). Assurez-vous que toutes les vis/écrous sont bien serrés. Une vibration excessive peut causer troubles circulatoires - consultez un médecin en cas de symptômes (engourdissement, douleur, faiblesse musculaire).

Puis-je utiliser d'autres accessoires que le T25C d'origine ?

Non. Seuls les accessoires Husqvarna agréés peuvent être utilisés. La machine est conçue pour le désherbage/débroussaillage avec équipement flexible non-métallique. Ne jamais modifier la machine ou utiliser accessoires non-homologués - cela provoque accidents graves et annule la garantie. Consultez le manuel pour accessoires compatibles avec axe fileté 3/8 R.

Quelle est la couverture de la garantie ?

Le HUSQVARNA 124C est garanti 2 ans à partir de la date d'achat, couvrant les défauts de fabrication. Consultez votre revendeur pour les détails complets, exclusions et procédure de réclamation. Les réparations/entretien chez un revendeur agréé Husqvarna évitent les problèmes de garantie.

Où trouver les pièces de rechange compatibles ?

Les pièces détachées sont disponibles chez les revendeurs agréés Husqvarna. Le modèle utilise des accessoires avec axe fileté 3/8 R. Tête de coupe d'origine: T25C (fil 2,0-2,4 mm). Utilisez toujours des pièces d'origine Husqvarna ou recommandées par le revendeur pour garantir compatibilité et qualité.

MODE D'EMPLOI 124C HUSQVARNA

Operator's manual Manuel d'utilisation Manual de instrucciones

124C

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

AVERTISSEMENT: Les débrous- sailleuses et les coupe-herbes peuvent être dangereux! Une utilisa- tion erronée ou négligente peut oc- casionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres personnes.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser:

• Un casque de protection là où il y a risque de chute d'objets
• Protecteur d'oreilles
• Des protège-yeux homologués

Régime maxi. recommandé de l'axe sortant, tr/min

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres (50 pieds) pendant le travail.

Flèches indiquant les limites quant à l'emplacement de la fixation de la poignée.

Toujours porter des gants de protection homologués.

Utiliser des bottes antidérapantes et stables.

Destiné uniquement à des équipements de coupe flexibles et non métalliques, c'est-àdire les têtes de coupe avec fil.

Ce produit est conforme aux directives CE en vigueur.

Destiné uniquement aux têtes de coupe.

Émissions sonores dans l'environnement selon la directive de la Communauté Européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Niveau de pression sonore à 7,5 mètres

Utilisez de l'essence sans plomb ou de l'essence avec plomb de haute qualité et un huile deux temps mélangée dans un rapport de 2% (1:50).

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Arrêter le moteur en poussant le bouton d'arrêt et maintenez-le dans la position «STOP» (d'arrêt). REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

Un nettoyage régulier est indispensable.

Examen visuel.

Le port de protège-yeux homologués est obligatoire.

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles 22

SOMMAIRE

Contenu 23

Contrôler les points suivants avant

la mise en marche 23

QUELS SONT LES COMPOSANTS?

Quels sont les composants? ..... 24

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important! 25

Equipement de protection personnelle .. 25

Equipement de sécurité de la machine . 26

Equipement de coupe 27

MONTAGE

Montage de la poignée en boucle .... 29

Montage de la protectuer et de la

tête de coupe 29

MANIPULATION DU CARBURANT

Sécurité carburant .... 30

Carburant 30

Remplissage de carburant ..... 31

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche .. 32

Démarrage et arrêt .... 32

TECHNIQUES DE TRAVAIL

Méthodes de travail 34

ENTRETIEN

Carburateur 36

Silencieux 36

Bougie 37

Filtre à air 37

Schéma d'entretien 38

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ..... 39

Assurance de conformité UE

(Concerne seulement l'Europe) ..... 40

Contrôler les points suivants avant la mise en marche:

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT: Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT: Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

Quels sont les composants?

1. Tête de coupe
2. Protecteur pour l'équipement de coupe
3. Axe
4. Poignée anneau
5. Gâchette de l'accélération
6. Bouton d'arrêt
7. Poignée anneau
8. Poignée de démarrage
9. Réservoir d'essence
10. Levier de l'étrangleur
11. Pompe à carburant
12. Couvercle du filtre à air
13. Réglage de poignée
14. Clé

15. Manuel d'instructions

16. Couvercle du cylindre

IMPORTANT! La machine est conçue uniquement pour le désherbage.

Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques. Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le câble d'allumage ne sont pas endommagés. Risque de chocs électriques.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d'observer une distance de sécurité jamais moins de 15 mètres.

AVERTISSEMENT! Cette

machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles.

Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

IMPORTANT! Utilisés de manière négli-gente ou erronée, les débroussaileuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

PROTÈGE-OREILLES

Porter des protège-oreilles ayant un effet atténuateur suffisant.

PROTÈGE-YEUX

Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes EN 166 (pays de l'UE).

GANTS

Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.

BOTTES

Utiliser des bottes antidérapantes et sta- bles.

HABITS

Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

PREMIERS SECOURS

Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce section présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir la section "Familiarisez-vous avec votre appareil" sont les composants pour trouver leur emplacement sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter votre distributeur autorisé de service le plus proche.

IMPORTANT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT: Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Bouton d'arrêt

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le boiuton d'arrêt est amené den position d'arrêt.

Protecteur pour l'équipement de coupe

Cette protecteur a pour but d'empêcher que des objets ne soient projetés en direction de l'utilisateur. La protecteur prévient aussi le contact entre l'utilisateur et l'équipement de coupe.

S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures. Toujours utiliser la protection recommandée prévue pour l'équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT: Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n'a pas été préalablement montée. Voir la section "Caractéristiques techniques". La mise en place d'une protection erronée ou défectueuse peut provoquer des blessures graves.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

L'utilisation d'un fil mal enroulé ou d'un équipement de coupe inadéquat augmente le niveau de vibration.

AVERTISSEMENT: Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouilllements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur. ATTENTION! Votre silencieux est équipé d'un pot catalytique conçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Ne jamais utiliser une machine dont le silencieux est défectueux.

Vérifier régulièrement la fixation du silencieux dans la machine.

AVERTISSEMENT: Un silencieux muni d'un pot catalytique est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

AVERTISSEMENT: L'intérieur du silencieux contient des produits chimiques pouvant être cancé-rigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT: N'oubliez pas que: Les gaz d'échappement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais démarrer ou utiliser la machine à l'intérieur d'un bâtiment ou dans un lieu mal aéré. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Équipement de coupe

Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct:

• Obtenir la meilleure coupe possible.
• Augmenter la durée de vie de l'équipement de coupe.

IMPORTANT! N'utiliser l'équipement de coupe qu'avec la protection recommandée! Voir le chapitre Caractéristiques techniques. Voir les instructions relatives à l'équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié.

AVERTISSEMENT: Toujours arrêter le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue de tourn-er après qu'on a relâché l'accélérateur. S'assurer que l'équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d'allumage avant de commencer l'intervention sur l'équipement de coupe.

AVERTISSEMENT: Un équipement de coupe inadéquat peut augmenter les risques d'accidents.

Tête de coupe

IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

- N'utiliser l'équipement de coupe qu'avec la protecteur recommandée! Voir la section "Caractéristiques techniques".

• En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l'herbe à couper.
• La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu'un fil court, même en cas de diamètre égal de fil.
• S'assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur.
• Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l'eau pendant quelques nuits. Le fil devient alors plus résistant et dure plus longtemps.

REMARQUE: Assurez-vous que l'appareil est assemblée correctement comme indiqué en ce manuel.

Montage de la poignée en boucle

- Placer la poignée contre l'axe. Noter que la poignée doit être montée en entre les deux flèches situé sur l'axe.

• Monter la vis, la plaque de serrage et l'écrou à oreilles comme indiqué sur la figure.
• Serrer l'écrou à oreilles.

Montage du protecteur et la tête de coupe

- Monter le protecteur (A) destiné au travail avec la tête de coupe. Emboîter le protecteur dans la fixation d'axe et fixer à l'aide d'une écrou (B).

• Monter le pare-poussière sur l'arbre. L'écrou doit être complètement entouré par le pare-poussière.
• Maintenir le pare-poussière avec la clé pour l'empêcher de tourner.
• Visser la tête de coupe (D) sur l'arbre.

- Le démontage s'effectue dans l'ordre inverse.

Sécurité carburant

Ne jamais démarrer la machine:

1. Si du carburant a été renversé soigneusement. Essuyer toute trace et laisser les restes d'essence s'évaporer.
2. Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon.
3. S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
• Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
• Afin d'éviter tout démarrage accidentel du moteur, toujours retirer le chapeau de bougie lors du remisage prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service.
• Sécurisez la machine pendant le transport.

AVERTISSEMENT: Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

Carburant

REMARQUE! La machine est équipée d'un moteur à deux temps et doit toujours être alimentée avec un mélange essence/huile. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même les moindres erreurs au niveau de la quantité d'huile affectent sérieusement le rapport de mélange.

AVERTISSEMENT: Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une bonne aération.

Essence

REMARQUE! Toujours utiliser une essence de qualité mélangée à de l'huile (indice d'octane de 90 au moins).

Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.

• Le taux d'octane minimum recommandé est de 90. Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 90, des cognements peuvent se produire. Ceci entraîne une augmentation de la température du moteur et ainsi le risque d'avaries graves du moteur.
• Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur.

Huile deux temps

• Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conçue pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%).
• Si de l'huile HUSQVÄRNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le choix d'huile, consulter le concessionnaire. Rapport de mélange de 1:33 (3 %).
• Ne jamais utiliser d'huile deux temps pour moteurs horsbord refroidis par eau.
• Ne jamais utiliser d'huile pour moteurs à quatre temps.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

AVERTISSEMENT: Un silencieux muni d'un pot catalytique est très chaud aussi bien à l'utilisation qu'après arrêt. C'est également vrai pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

Remplissage de carburant

AVERTISSEMENT: Les mesures de sécurité ci-dessous réduisent le risque d'incendie: Ne jamais fumer ni placer d'objet chaud à proximité du carburant. Ne jamais faire le plein, moteur en marche. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.

• Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.
• Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.

Contrôles avant la mise en marche

AVERTISSEMENT: Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l'équipement de coupe commence à tourner immédiatement.

• Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs.
• S'assurer que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe.
• Placer la machine sur le sol et vérifier que l'équipement de coupe ne peut heurter ni débris de branches ni cailloux. Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied). Saisir ensuite la poignée de démarrage de la main droite et tirer sur le lanceur.

- Contrôler la tête de coupe et le protecteur afin de détecter d'éventuels dommages ou fissures. Remplacer la tête de coupe ou le protecteur si l'un ou l'autre a subi des dommages ou présente des fissures.

- Ne jamais utiliser la machine sans protecteur ou avec une protecteur défectueuse.

Démarrage et arrêt

AVERTISSEMENT: Un couvercle d'embrayage complet avec l'axe de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures. Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche. Placer la machine sur une surface plane. S'assurer que l'équipement de coupene risque pas de rencontrer un obstacle. Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 mètres (50 pieds).

Moteur froid

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant 10 fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Étrangleur: Mettez le levier bleu de l'étrangleur du moteur à la position fermée.

Plaquer la machine contre le sol à l'aide de la main gauche (REMARQUE! Pas à l'aide du pied!). Saisir ensuite la poignée de démarrage de la main droite. NE SERREZ PAS la gâchette d'accélérateur. Tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Répétez tirer la corde jusqu'à ce que le moteur pourrait sembler comme s'il allait démarrer. Mettez le levier bleu de l'étrangleur du moteur à la position ½. Tirer la corde jusqu'à ce que le moteur tourne. Mettez le levier bleu de l'étrangleur du moteur à la position ouvert.

REMARQUE: Si le moteur meurt, mettez le levier bleu de l'étrangleur du moteur à la position fermée et répétez instructions de démarrage.

ATTENTION! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Avec un moteur chaud, mettez le levier bleu de l'étrangleur du moteur à la position 12 . Tirer la corde jusqu'à ce que le moteur tourne. Mettez le levier bleu de l'étrangleur du moteur à la position ouvert.

REMARQUE!

Ne pas placer aucune partie du corps sur la surface marqué. Contact peut causer en brûlures à la peau ou les chocs électriques si le chapeau de bougie est defecteux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est defecteux.

Pour arrêter le moteur, poussant bouton d'arrêt et maintenez-le dans la position «arrêt» jusqu'à ce que le moteur soit complètement arrêté.

AVERTISSEMENT: Lorsque le moteur est démarré avec l'étrangleur en position fermée, l'équipement de coupe commence à tourner immédiatement.

REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

Méthodes de travail

IMPORTANT!

Ce section traite des consignes de sécurité de base lors du travail avec un coupe-herbe. Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l'utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

Règles élémentaires de sécurité

1. Bien observer la zone de travail:

2. S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l'utilisateur de la machine.

3. Afin d'éviter que des personnes, des animaux ou autre n'entrent en contact avec l'équipement de coupe ou avec des objets lancés par celui-ci.
4. REMARQUE! Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident.
5. Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d'arbre modifiée, etc.
6. S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

1. Lors des déplacements, arrêter le moteur.
2. Ne jamais placer la machine sur le sol avec le moteur en marche ou tandis que l'équipement de coupe tourne.

AVERTISSEMENT: Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou l'équipement de coupe tourne, sous peine de blessures graves. Arrêter le moteur et l'équipement de coupe avant de retirer le matériel végétal qui s'est enroulé autour de l'axe de la lame, sous peine de blessures. Après l'utilisation, le renvoi d'angle peut être chaud pendant un moment. Risque de brûlures au contact.

AVERTISSEMENT: Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux. Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s'approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d'abord que personne ne se trouve dans la zone de sécurité.

Techniques de travail de base

- Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur.

AVERTISSEMENT: Il arrive que des branches ou de l'herbe se coincen-ent entre la protection et l'équipement de coupe. Toujours arrêter le moteur avant de procéder au nettoyage.

Débroussaillage avec tête de coupe Désherbage

- Maintenir la tête de coupe juste au-dessus du sol, l'incliner. Le travail est effectué par l'extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériau à couper.

• Le fil facilite l'enlèvement d'herbe et de mauvaises herbes au pied des murs, clôtures, arbres et massifs fleuris, mais il peut aussi endommager l'écorce des arbres et des broussailles ainsi que les poteaux des clôtures.
• Réduire les risques d'endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur.
• En désherbage, vous devriez utiliser le moteur tourner à gaz moins de pleine force de sorte que le fil de coupe durera plus longtemps et réduirera l'usage sur la tête de coupe.

Nettoyage par grattage

• La technique du grattage permet d'enlever toute végétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l'incliner. Laisser l'extrémité du fil battre le sol autour des arbres, poteaux, statues et similaires.
  REMÀRQUE! Cette technique accélère l'usure du fil.

- Le fil s'use plus vite et doit être déroulé plus souvent au contact de cailloux, briques, béton, clôtures métalliques, etc. qu'au contact d'arbres et de clôtures en bois.

Coupe

- Le coupe-herbe est idéal pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d'endommager la pelouse et le matériel.

- Éviter de maintenir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure.

Balayage

- L'effet soufflant du fil rotatif peut être utilisé pour un nettoyage simple et rapide. Maintenir le fil parallèle et audessus des surfaces à balayer, puis balader l'outil suivant un mouvement de balancier.

- Lors de la coupe et du balayage, faire tourner à plein régime afin d'obtenir un bon résultat.

AVERTISSEMENT: Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou la lame tourne, sous peine de blessures graves. Arrêter le moteur et la lame avant de retirer du matériel végétal qui s'est enroulé autour de l'axe de la lame, sous peine de blessures. Après l'utilisation, le renvoi d'angle peut être chaud pendant un moment. Risque de brûlures au contact.

AVERTISSEMENT: Attention aux objets projetés. Toujours travailler avec des protège-yeux. Ne jamais se pencher audessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s'approche.

ENTRETIEN

Le propriétaire est responsable d'effectuer tout l'entretien requis tel qu'indiqué dans le manuel d'instructions.

Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s'assurer qu'il fonctionne de manière optimale en émetant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l'atelier de réparation (s'il dispose d'un compte-tours) d'effectuer un réglage fin du carburateur.

AVERTISSEMENT: L'embrayage complet, couvercle d'embrayage et l'axe de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.

Fonctionnement

• Le carburateur détermine le régime du moteur via la gâchette de l'accélération. C'est dans le carburateur que l'air est mélangé à l'essence.
• La vis T règle la position de la gâchette de l'accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d'une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d'une montre, on obtient un régime de ralenti plus bas.

Réglage de base

- Le réglage de base du carburateur est effectué à l'usine. Le réglage fin doit être effectué par une personne qualifiée.

REMARQUE! Si l'équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu'à l'arrêt de l'équipement de coupe.

Régime de realenti recommandé: Voir la section "Caractéristiques techniques".

Surrégime maxi. recommandé: Voir la section "Caractéristiques techniques".

Réglage final du régime de ralenti-T Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d'abord le pointeau T dans le sens des aiguilles jusqu'à ce que l'équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu'à l'arrêt de l'équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l'équipement de coupe se mette à tourner.

Vis de réglage au ralenti

AVERTISSEMENT: S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Sécurité de l'appareil et dans le entretien

Débranchez toujours le fil de la bougie quand vous ferez des réparations. saif les réglages de caburateur.

Silencieux

REMARQUE! Votre silencieux est équipé d'un pot catalytique conçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable.

Cette silencieux sont munis d'une grille pare- étincelles. Cette grille doit être nettoyée une fois par mois. Utiliser de préférence une brosse en acier. Si la grille est endomma- gée, elle devrait être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée pro- voque la surchauffe de la machine et la dé- térioration du cylindre et du piston.

ENTRETIEN

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT: Un silencieux muni d'un pot catalytique est très chaud aussi bien à l'utilisation qu'après arrêt. C'est également vrai pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

AVERTISSEMENT: L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT: N'oubliez pas que: Les gaz d'échappement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais démarrer ou utiliser la machine à l'intérieur d'un bâtiment ou dans un lieu mal aéré. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Bougie

L'état de la bougie dépend de:

• L'exactitude du réglage du carburateur.
- Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
• La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,6 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. 0,6 mm

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur
• Des problèmes de démarrage
• Une perte de puissance
• Une usure prématurée des éléments du moteur
• Une consommation anormalement élevée de carburant

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. Rinçage complètement. S'assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Schema d'entretien

La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien agréé.

Entretien	Entretien quotidien	Entretien hebdomadiare	Entretien mensuel
Nettoyer l'extérieur de la machine.	X
Contrôler le bon fonctionnement du verrou d'accélérateur et de l'accélérateur.	X
Contrôler le bon fonctionnement du contacteur d'arrêt.	X
S'assurer que l'équipement de coupe ne tourne pas lorsque le moteur tourne au ralenti.	X
Nettoyer le filtre à air. Le remplacer si nécessaire.	X
S'assurer que la protecteur pour l'équipement de coupe est intacte et qu'elle ne présente pas de fissures. Remplacer la protecteur si elle a subi des coups ou si elle présente des fissures.	X
S'assurer que la tête de désherbage est intacte et qu'elle n'est pas fissurée. Au besoin, remplacer la tête de désherbage.	X
S'assurer que toutes les vis et tous les écrous sont bien serrés.	X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.	X
Contrôler le démarreur et son lanceur.		X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,6 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.		X
Nettoyer le carburateur extérieurement, ainsi que l'espace autour.		X
Contrôler que le filtre à carburant n'est pas contaminé ou que le tuyau de carburant ne comporte pas de fissures ou d'autres avaries. Remplacer si nécessaire.			X
Inspecter tous les câbles et connexions.			X
Vérifier l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Faire remplacer si nécessaire dans un atelier d'entretien agréé.			X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X
Contrôler et nettoyer la grille antiflamme du silencieux.			X

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

	124C
Moteur
Cylindrée, cm^3	28
Alésage, mm	35
Course, mm	28,7
Régime de ralenti, tr/min	2800-3200
Régime d'emballement maximal recommandé, tr/min	10000
Régime de l'axe sortant, tr/min	8000
Puissance moteur maxi selon ISO 8893, hp/kW	1,1/0,8
Silencieux avec pot catalytique	Oui
Système d'allumage réglé en fonction du régime	Oui
Système d'allumage
Bougie	Champion RCJ-8Y
Écartement de électrodes, mm	0,6
Carburant, système de graissage
Contenance du réservoir de carburant, litres	0,4
Poids
Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg	4,4
Émissions sonores(voir Remarque 1)
Niveau de puissance sonore mesuré dB(A)	109
Niveau de puissance sonore garanti L_WA dB(A)	114
Niveaux sonores(voir Remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon EN ISO 11806 et ISO 22868, dB(A)	100
Équipée d'une tête de coupe (d'origine)
Niveaux de vibrations(voir Remarque 3)
Niveaux de vibrations équivalents ( a_hveq ) mesurés au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s^2	4,8/6,4
Équipée d'une tête de coupe (d'origine), gauche/droite

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique ( L_WA ) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A).

Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s ^2 .

Modèle 124C (Axe de fileté 3/8 R)
Accessoires homologués	Type	Équipement de coupe / protecteur, numéro de la pièce
Tête de coupe	T25C (fil ∅ 2,0-2,4 mm)	537 26 37-01 / 545 00 60-95

CE Assurance de conformité (Valable uniquement en Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, Tél: [phone], en tant que représentant agréé dans le Communauté, déclarons que le coupe-herbe modèle Husqvarna 124C à partir des numéros de série de l'année de fabrication 2009 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 17 Mai 2006 "directive machines" 2006/42/CE;

of 15 Décembre 2004 “compatibilité électromagnétique” 2004/108/CE, y compris les amendements actuellement en vigueur; et

of 8 Mai 2000 “émissions sonores dans l’environnement” selon Annexe V of 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN12100-1:2003, EN 12100-2:2003, EN ISO 11806:1997 et CISPR 12:2005.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Le(s) certificat(s) est/sont numéroté(s) : SEC/09/2020.

09-11-01

Ronnie E. Goldman, Directeur technique Représentant autorisé d'Husqvarna AB et responsable de la documentation technique

Remplacement du fil dans la tête de coupe
1	2
4	5
^	7	8
9
