Type de produit	Barre de son home cinéma
Marque	SHARP
Modèle	HT-SL75
Alimentation	220-240 V CA ~ 50/60 Hz
Consommation électrique	Environ 30 W
Dimensions (L x H x P)	Environ 900 x 80 x 100 mm
Poids	Environ 3,5 kg
Connectivité	HDMI ARC, HDMI CEC, entrée RCA, sortie casque
Fonctions principales	HDMI CEC pour contrôle via téléviseur, mise en veille automatique après 20 min sans signal, caisson de graves intégré
Accessoires inclus	Câble HDMI, câble RCA vers casque, câble audio, supports de montage mural, couvre-joints, cache et base de socle
Compatibilité TV	Fonction HDMI CEC recommandée ; connexions alternatives via RCA ou sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits liquides.
Sécurité	Ne pas ouvrir l'appareil. Débrancher avant nettoyage. Utiliser uniquement l'adaptateur secteur fourni.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié.
Pièces détachées	Non disponibles en vente directe. Contacter le service client SHARP.
Contrôle	Via télécommande du téléviseur (HDMI CEC) ; pas de télécommande fournie.

FOIRE AUX QUESTIONS - HT-SL75 SHARP

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI entre la sortie HDMI ARC du téléviseur et l'entrée HDMI de la barre de son. Assurez-vous que la fonction HDMI CEC est activée sur votre téléviseur. Si votre téléviseur ne prend pas en charge HDMI ARC, utilisez un câble RCA (sortie variable) ou un câble casque.

Puis-je utiliser la télécommande de mon téléviseur pour contrôler le volume ?

Oui, si votre téléviseur est compatible HDMI CEC. Activez la fonction CEC (par exemple AQUOS LINK sur les téléviseurs Sharp) et réglez la sortie audio sur 'By AQUOS AUDIO SP'. Le volume, la mise sous/hors tension seront alors synchronisés.

Que faire si la barre de son ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise secteur (220-240 V). Le voyant Veille doit s'allumer en rouge. Si aucun voyant n'apparaît, débranchez et rebranchez après quelques secondes. Si le problème persiste, contactez le service client.

Comment activer la fonction HDMI CEC sur mon téléviseur Sharp ?

Allez dans le MENU du téléviseur, sélectionnez 'Link Operation', puis 'AQUOS LINK Setup'. Activez 'AQUOS LINK Control' sur 'On'. Consultez le manuel de votre téléviseur pour des instructions spécifiques.

Pourquoi la barre de son s'éteint-elle automatiquement ?

La barre de son passe en veille automatique après 20 minutes sans détection de signal audio. Cela peut arriver si votre périphérique source est éteint ou si la connexion est perdue. Pour la réveiller, allumez la source audio ou appuyez sur un bouton de la télécommande TV (si compatible CEC).

Puis-je connecter un lecteur DVD ou autre périphérique ?

Oui, connectez la sortie HDMI du lecteur DVD à l'entrée HDMI de la barre de son. La barre de son transmet le signal vidéo au téléviseur via sa sortie HDMI. Assurez-vous que HDMI CEC est activé pour un contrôle simplifié.

Quels câbles sont fournis avec la barre de son ?

Les accessoires inclus sont : un câble HDMI, un câble RCA vers casque (1 broche - 2 broches), un câble audio, des supports de montage mural, des couvre-joints, des caches et bases de socle. Aucune télécommande n'est fournie.

Comment monter la barre de son au mur ?

Utilisez les supports de montage mural fournis. Fixez les supports au mur à l'aide de vis appropriées (non incluses). Accrochez la barre de son sur les supports. Assurez-vous que le mur peut supporter le poids de la barre de son (environ 3,5 kg).

Y a-t-il une télécommande fournie ?

Non, la barre de son HT-SL75 n'est pas livrée avec une télécommande. Elle est conçue pour être contrôlée via la télécommande de votre téléviseur en utilisant la fonction HDMI CEC.

Que faire si j'entends un bruit de fond en utilisant la prise casque ?

Un léger bruit de fond peut apparaître avec certains téléviseurs plus anciens. Dans ce cas, privilégiez une connexion HDMI ARC ou RCA plutôt que la prise casque. Cela n'indique pas un défaut des enceintes.

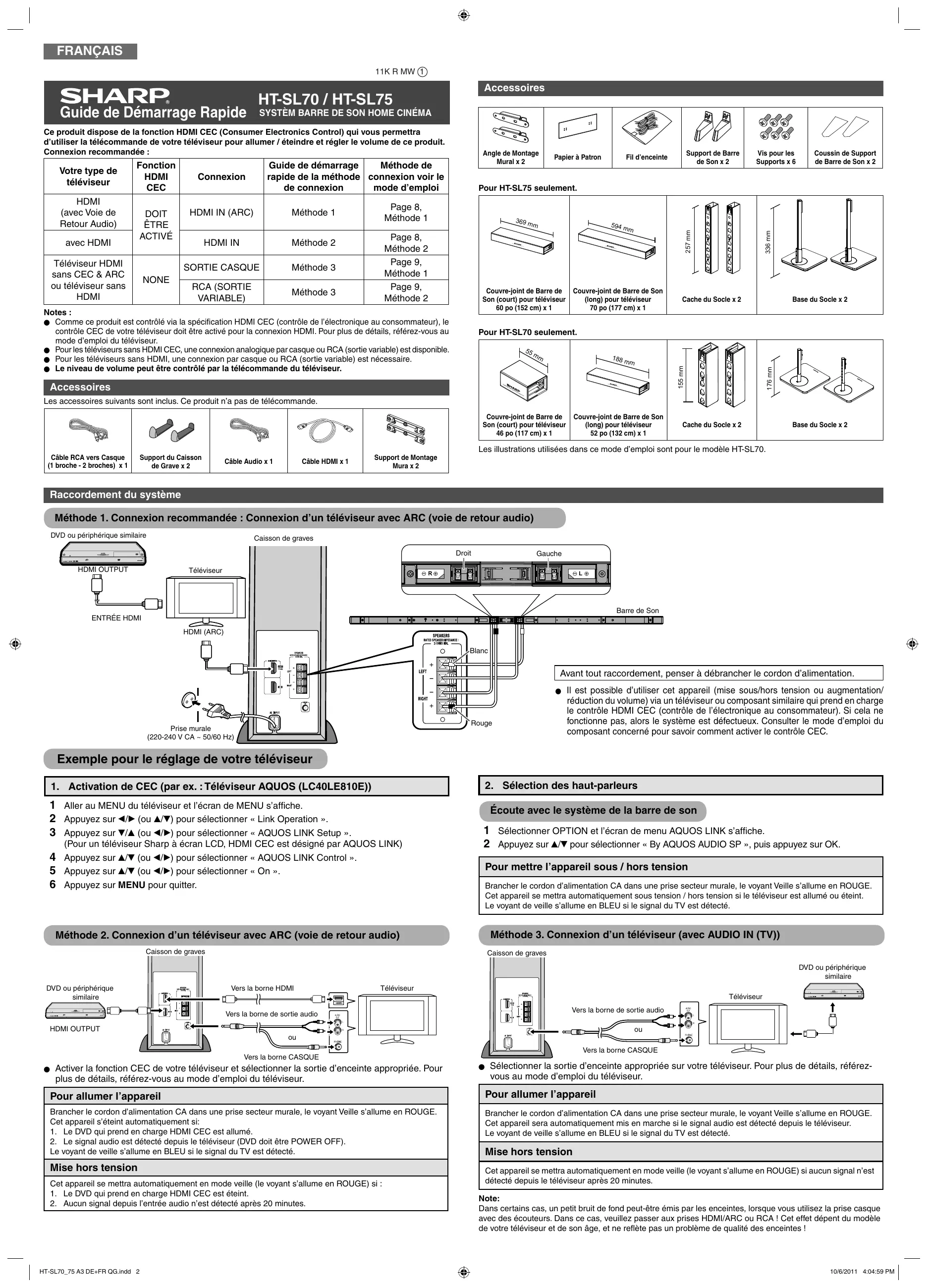

MODE D'EMPLOI HT-SL75 SHARP

Guide de Démarrage Rapide

HT-SL70 / HT-SL75

SYSTÈM BARRE DE SON HOME CINÉMA

Ce produit dispose de la fonction HDMI CEC (Consumer Electronics Control) qui vous permettra d'utiliser la télécommande de votre téléviseur pour allumer / éteindre et régler le volume de ce produit. Connexion recommandée :

Votre type de téléviseur	Fonction HDMI CEC	Connexion	Guide de démarrage rapide de la méthode de connexion	Méthode de connexion voir le mode d'emploi
HDMI(avec Voie de Retour Audio)	DOIT ÊTRE ACTIVÉ	HDMI IN (ARC)	Méthode 1	Page 8, Méthode 1
avec HDMI		HDMI IN	Méthode 2	Page 8, Méthode 2
Téléviseur HDMI sans CEC & ARC ou téléviseur sans HDMI	NONE	SORTIE CASQUE	Méthode 3	Page 9, Méthode 1
		RCA (SORTIE VARIABLE)	Méthode 3	Page 9, Méthode 2

Notes :
- Comme ce produit est contrôlé via la spécification HDMI CEC (contrôle de l'électronique au consommateur), le contrôle CEC de votre téléviseur doit être activé pour la connexion HDMI. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.
- Pour les téléviseurs sans HDMI CEC, une connexion analogique par casque ou RCA (sortie variable) est disponible.
- Pour les téléviseurs sans HDMI, une connexion par casque ou RCA (sortie variable) est nécessaire.
- Le niveau de volume peut être contrôlé par la télécommande du téléviseur.

Accessoires

Les accessoires suivants sont inclus. Ce produit n'a pas de télécommande.

Câble RCA vers Casque (1 broche - 2 broches) x 1

Support du Caisson de Grave x 2

Câble Audio x 1

Câble HDMI x 1

Support de Montage Mura x 2

Accessoires

Angle de MontageMural x 2

Papier à Patron

Fil d'enceinte

Support de Barrede Son x 2

Vis pour lesSupports x 6

Coussin de Supportde Barre de Son x 2

Pour HT-SL75 seulement.

Couvre-joint de Barre de Son (court) pour téléviseur 60 po (152 cm) x 1

Couvre-joint de Barre de Son (long) pour téléviseur 70 po (177 cm) x 1

Cache du Socle x 2

Base du Socle x 2

Pour HT-SL70 seulement.

55 mmCouvre-joint de Barre de Son (court) pour téléviseur 46 po (117 cm) x 1

188 mmCouvre-joint de Barre de Son (long) pour téléviseur 52 po (132 cm) x 1

155 mmCache du Socle x 2

176 mmBase du Socle x 2

Les illustrations utilisées dans ce mode d'emploi sont pour le modèle HT-SL70.

Raccordement du système

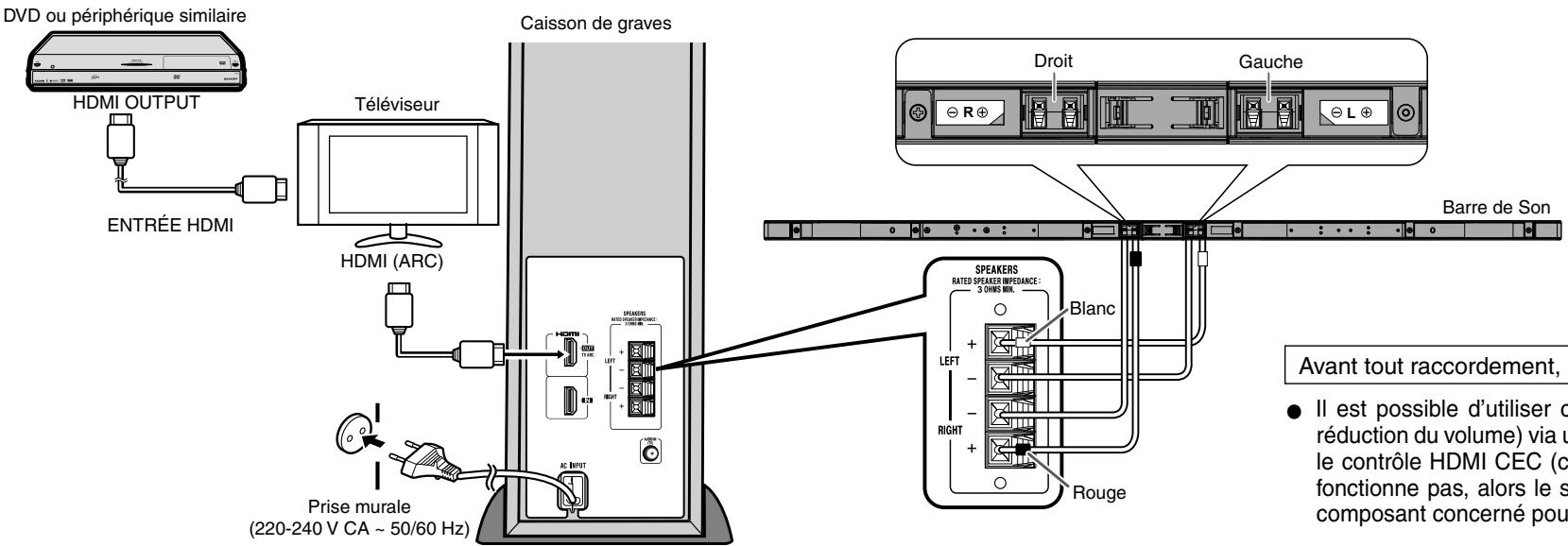

Méthode 1. Connexion recommandée : Connexion d'un téléviseur avec ARC (voie de retour audio)

Exemple pour le réglage de votre téléviseur

1. Activation de CEC (par ex. : Téléviseur AQUOS (LC40LE810E))

1 Aller au MENU du téléviseur et l'écran de MENU s'affiche.
2 Appuyez sur ◀/► (ou ▲/▼) pour sélectionner « Link Operation ».
3 Appuyez sur ▼/▲ (ou ◀/▶) pour sélectionner « AQUOS LINK Setup ». (Pour un téléviseur Sharp à écran LCD, HDMI CEC est désigné par AQUOS LINK)
4 Appuyez sur ▲/▼ (ou ◀/►) pour sélectionner « AQUOS LINK Control ».
5 Appuyez sur ▲/▼ (ou ◀/►) pour sélectionner « On ».
6 Appuyez sur MENU pour quitter.

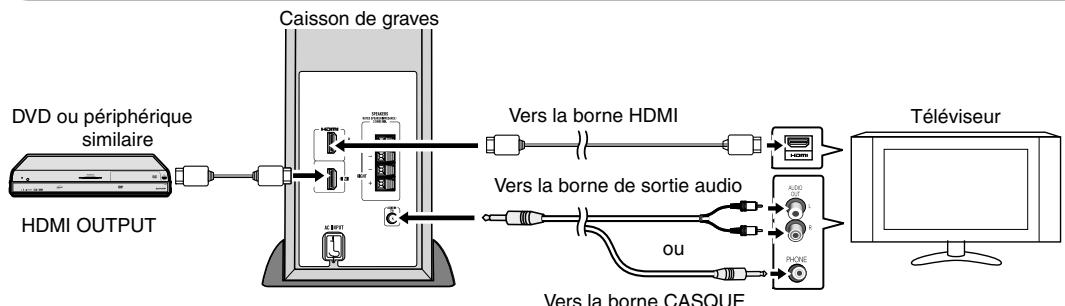

Méthode 2. Connexion d'un téléviseur avec ARC (voie de retour audio)

• Activer la fonction CEC de votre téléviseur et sélectionner la sortie d'enceinte appropriée. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.

Pour allumer l'appareil

Brancher le cordon d'alimentation CA dans une prise secteur murale, le voyant Veille s'allume en ROUGE. Cet appareil s'éteint automatiquement si:

1. Le DVD qui prend en charge HDMI CEC est allumé.
2. Le signal audio est détecté depuis le téléviseur (DVD doit être POWER OFF).
   Le voyant de veille s'allume en BLEU si le signal du TV est détecté.

Mise hors tension

Cet appareil se mettra automatiquement en mode veille (le voyant s'allume en ROUGE) si :

1. Le DVD qui prend en charge HDMI CEC est éteint.

2. Aucun signal depuis l'entrée audio n'est détecté après 20 minutes.

Avant tout raccordement, penser à débrancher le cordon d'alimentation.

- Il est possible d'utiliser cet appareil (mise sous/hors tension ou augmentation/ réduction du volume) via un téléviseur ou composant similaire qui prend en charge le contrôle HDMI CEC (contrôle de l'électronique au consommateur). Si cela ne fonctionne pas, alors le système est défectueux. Consulter le mode d'emploi du composant concerné pour savoir comment activer le contrôle CEC.

2. Sélection des haut-parleurs

Écoute avec le système de la barre de son

1 Sélectionner OPTION et l'écran de menu AQUOS LINK s'affiche.
2 Appuyez sur ▲/▼ pour sélectionner « By AQUOS AUDIO SP », puis appuyez sur OK.

Pour mettre l'appareil sous / hors tension

Brancher le cordon d'alimentation CA dans une prise secteur murale, le voyant Veille s'allume en ROUGE. Cet appareil se mettra automatiquement sous tension / hors tension si le téléviseur est allumé ou éteint. Le voyant de veille s'allume en BLEU si le signal du TV est détecté.

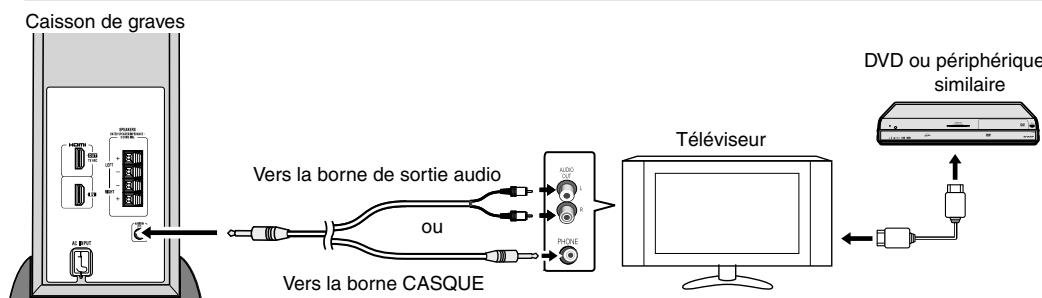

Méthode 3. Connexion d'un téléviseur (avec AUDIO IN (TV))

• Sélectionner la sortie d'enceinte appropriée sur votre téléviseur. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.

Pour allumer l'appareil

Brancher le cordon d'alimentation CA dans une prise secteur murale, le voyant Veille s'allume en ROUGE. Cet appareil sera automatiquement mis en marche si le signal audio est détecté depuis le téléviseur. Le voyant de veille s'allume en BLEU si le signal du TV est détecté.

Mise hors tension

Cet appareil se mettra automatiquement en mode veille (le voyant s'allume en ROUGE) si aucun signal n'est détecté depuis le téléviseur après 20 minutes.

Note:

Dans certains cas, un petit bruit de fond peut-être émis par les enceintes, lorsque vous utilisez la prise casque avec des écouteurs. Dans ce cas, veuillez passer aux prises HDMI/ARC ou RCA ! Cet effet dépent du modèle de votre téléviseur et de son âge, et ne reflète pas un problème de qualité des enceintes !
