HT-SL50 - Barre de son SHARP - Notice d'utilisation et mode d'emploi gratuit

Marque	SHARP
Modèle	HT-SL50
Type de produit	Barre de son avec caisson de graves, système home cinéma
Dimensions barre de son (L x H x P)	801 x 26 x 50 mm
Poids barre de son	0,66 kg
Dimensions caisson de graves (L x H x P)	115 x 422 x 307 mm
Poids caisson de graves	4,50 kg
Alimentation	220 - 240 V CA ~ 50/60 Hz
Consommation électrique (allumé)	25 W
Consommation électrique (veille)	Moins de 1 W
Puissance de sortie totale RMS	100 W (avant 50 W + caisson 50 W)
Puissance de sortie avant (par canal)	25 W (nominale), 50 W (maximale)
Puissance de sortie caisson	50 W (nominale), 100 W (maximale)
Impédance barre de son	4 ohms par canal
Impédance caisson de graves	8 ohms
Connexions	HDMI (ARC), entrée audio analogique (mini-jack 3,5 mm), bornes enceintes
Fonctions spéciales	HDMI CEC, ARC, arrêt automatique, compatible 3D (via HDMI)
Entretien	Nettoyage avec un chiffon doux et sec. Éviter produits chimiques.
Sécurité	Ventilation 10 cm autour, surface stable, ne pas obstruer les ouvertures
Température de fonctionnement	5 °C à 35 °C
Accessoires inclus	Câble HDMI, câble audio, câble RCA/casque, supports, repose-pieds, gabarit mural

FOIRE AUX QUESTIONS - HT-SL50 SHARP

Que faire si aucun son n'est émis ?

Vérifiez que la sélection d'entrée est correcte, que le câble HDMI est bien branché et compatible (version 1.4 avec ARC), que le signal audio est en PCM. Assurez-vous que le contrôle HDMI CEC est activé sur votre téléviseur. Pour une connexion analogique, réglez la sortie audio du téléviseur sur 'Variable'.

Pourquoi y a-t-il des bruits parasites ?

Éloignez l'enceinte des ordinateurs ou téléphones portables qui peuvent provoquer des interférences.

L'appareil ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est branché. Si le circuit de protection s'est activé, débranchez et rebranchez après 5 minutes.

Impossible de contrôler le volume depuis le téléviseur ?

Vérifiez que le contrôle HDMI CEC est activé sur le téléviseur. Pour une connexion analogique (casque ou RCA), réglez la sortie audio du téléviseur sur 'Variable'.

Les images 3D ne s'affichent pas, pourquoi ?

Assurez-vous que votre téléviseur et votre source (lecteur BD) sont compatibles 3D. Utilisez des câbles HDMI haute vitesse. Portez des lunettes 3D adaptées.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques comme l'essence ou le diluant.

Puis-je fixer la barre de son au mur ?

Oui, utilisez les supports muraux fournis. Vérifiez la solidité du mur, percez selon le gabarit et utilisez des vis adaptées (non fournies). La barre de son pèse 0,66 kg.

Que faire en cas de condensation ?

Laissez l'appareil allumé environ 1 heure jusqu'à évaporation. Essuyez l'extérieur avec un chiffon doux.

Comment connecter un téléviseur sans HDMI ?

Utilisez une connexion analogique via la sortie casque ou RCA du téléviseur, en reliant au port AUDIO IN de la barre de son avec le câble fourni.

L'appareil s'éteint automatiquement, est-ce normal ?

Oui, l'appareil passe en veille si le téléviseur (via CEC) s'éteint ou si aucun signal audio n'est détecté pendant 20 minutes.

MODE D'EMPLOI HT-SL50 SHARP

Cinéma maison HT-SL50 à barre de son comprenant une Barre de Son et un Caisson de Grave.

Introduction

Nous vous remercions d'avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d'emploi très attentivement. Il vous guidera dans l'utilisation de votre produit SHARP.

Notes :

• Ce produit est recommandé pour un téléviseur à écran plat (LCD et plasma).
• Pour une connexion HDMI, ce produit prend en charge les signaux PCM (Modulation par Impulsions et Codage) uniquement.
• Comme ce produit est contrôlé via la spécification HDMI CEC (Contrôle de l'électronique au Consommateur), le contrôle CEC de votre téléviseur doit être activé pour la connexion HDMI. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.
• Pour les téléviseurs sans HDMI CEC, une connexion analogique par casque ou RCA (sortie variable) est disponible.
• Pour les téléviseurs sans HDMI, une connexion par casque ou RCA (sortie variable) est nécessaire.

Connexion recommandée :

TV Type	FONCTION CEC	CONNEXION	MÉTHODE DE CONNEXION
avec HDMI ( ver1.4 avec ARC)	DOIT ÊTRE ACTIVÉ	HDMI IN (ARC)	Page 7, Méthode 1
avec HDMI	DOIT ÊTRE ACTIVÉ	HDMI IN	Page 8, Méthode 2
Téléviseur HDMI sans CEC & ARC ou téléviseur sans HDMI	NONE	SORTIE CASQUE	Page 9, Méthode 1
		RCA (SORTIE VARIABLE)	Page 9, Méthode 2

Accessoires

Les accessoires suivants sont inclus.

Câble RCA vers Casque(1 broche - 2 broches) x 1	Support du Caissonde Grave x 2	Câble Audio x 1	Câble HDMI x 1	Repose-pied x 4
Angle de Montage Muralx 2	Papier à Patron	Fil d'enceinte	Support de Barre deSon x 2	Coussin de Support deBarre de Son x 2

Ce produit n'a pas de télécommande.

TABLE DES MATIÈRES

	Page
Informations générales
Précautions	2
Commandes et voyants	3

Avant l'utilisation

Préparation du système	4 - 5
Prévention des défaillances	5
Positionnement du système	6
Raccordement du système	6 - 9

Précautions

Général

- S'assurer que l'appareil est placé dans une zone bien ventilée et qu'un espace libre d'au moins 10 cm est conservé sur les côtés, sur le dessus et à l'arrière de l'appareil.

• Installer l'appareil sur un socle stable, horizontal et exempt de vibrations.
• Mettre l'appareil à l'abri du soleil, du champ magnétique, de la poussière excessive ou de l'humidité. On l'écartera aussi d'un appareil électronique (ordinateur domestique, télécopieurs, etc.) qui provoquerait des parasites.
• Ne rien placer sur le système.

• Mettre l'appareil à l'abri de l'humidité, de la chaleur excessive (supérieure à 60°C) ou du froid excessif.
• Si votre système ne fonctionne pas correctement, débrancher le câble d'alimentation CA de la prise murale et le rebrancher.
• En cas d'orage, débrancher l'appareil.
• Débrancher le cordon d'alimentation en le tenant par la fiche pour ne pas abîmer les fils internes.
• La prise CA est utilisée comme dispositif de déconnexion et doit rester aisément accessible.
• Ne pas ôter l'enveloppe, on s'exposera à la secousse électrique. Pour toute réparation interne, s'adresser au revendeur SHARP.
• Veiller à ne pas couvrir les ouvertures de ventilation de journaux, de nappes, de rideaux, etc.

Page

Fonctionnement de base

Commande générale

10

Références

Dépannage	11
Entretien	11
Spécifications	12

• Ne poser aucune source de flamme nue, telle qu'une bougie, sur l'appareil.
• Il faut traiter une pile usée selon la réglementation environnementale.
• Utiliser ce produit dans une plage de température comprise entre 5°C et 35°C.
• L'appareil est conçu pour une utilisation en climat tempéré.

Avertissement :

Respecter la tension indiquée sur l'appareil. Le fonctionnement sur une tension plus élevée est dangereux et risque de provoquer un incendie ou tout autre type d'accident. SHARP ne sera pas tenu pour responsable des dommages causés par le non-respect de la tension spécifiée.

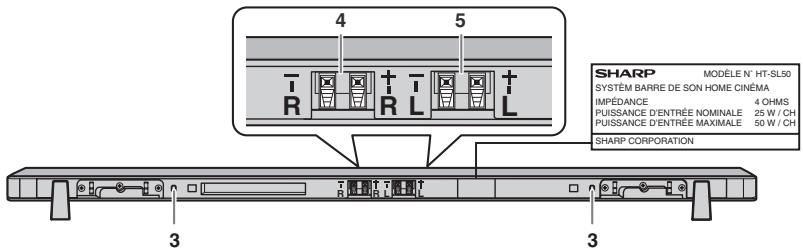

Barre de Son

VUE ARRIÈRE

Page de référence

1. Enceinte Avant Gauche
2. Enceinte Avant Droite

3. Évent de Baffle Réflex

4. Borne d'enceinte Avant Droite (Rouge/Noir) ... 6

5. Borne de l'enceinte Avant Gauche (Blanc/Noir) 6

Caisson de Graves

VUE AVANT

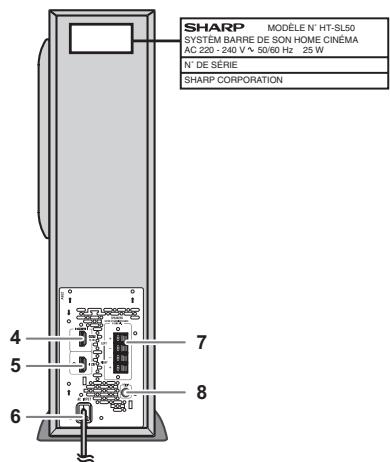

VUE ARRIÈRE

Page de référence
Page de référence

1. Voyant de Mise en Veille
2. Évent de Baffle Réflex
3. Woofer

4. Prise de Sortie HDMI (TV ARC)....7

5. Prise d'entrée HDMI 8

6. Cordon d'alimentation .... 6
7. Borne d'enceinte .... 6
8. Prise d'entrée Audio (TV) 9

Avant d'installer l'appareil ou de changer sa position, veiller à débrancher le cordon d'alimentation CA.

Choisir parmi trois méthodes d'installation selon la position souhaitée.

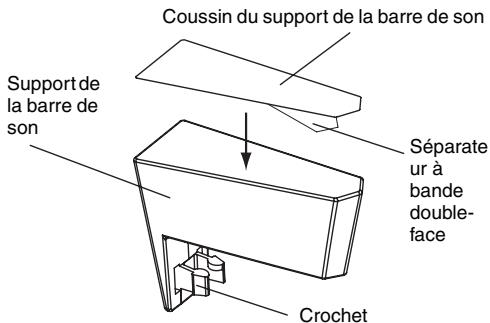

Avec le support

1. Retirer le séparateur à bande double-face et fixer le coussin du support de la barre de son sur la surface inférieure du support de la barre de son.

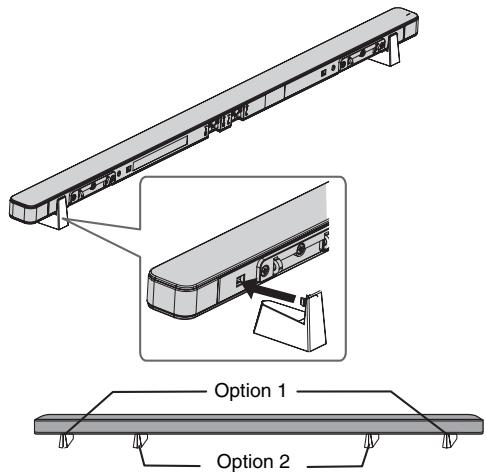

1. Fixer le support de la barre de son comme illustré.

Note :

Il est possible de retirer le support de la barre de son en tirant dessus vers l'arrière, pour le faire sortir de la barre de son.

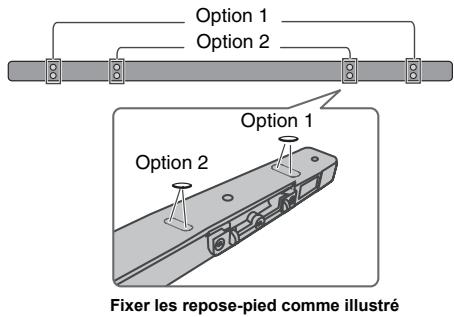

Avec des repose-pied

Pour monter la barre de son au mur

Attention :

• Faites très attention ne pas faire tomber la barre de son (0,66 kg) lors du montage du mur.
• Avant le montage, vérifier la solidité du mur. (Ne pas monter sur du plâtre de revêtement ou un mur blanchi à la chaux). (La barre de son peut tomber.) En cas de doute, consulter un réparateur qualifié.
• Les vis de montage ne sont pas fournies. Utiliser des vis appropriées.
• Vérifier que toutes les vis d'angle de montage mural sont bien serrées.
• Sélectionner un bon emplacement. Sinon, des accidents peuvent se produire ou la barre de son peut être endommagée.
• SHARP ne peut être tenue pour responsable des accidents occasionnés par une utilisation incorrecte.
• Ne pas laisser des enfants se suspendre à la barre de son une fois qu'elle est fixée au mur, car cela peut entraîner des dommages et des blessures.

Vis d'entraînement

SHARP a conçu la barre de son pour que vous puissiez la suspendre au mur. Utiliser des vis appropriées (non fournies) Voir ci-dessous pour la taille et le type.

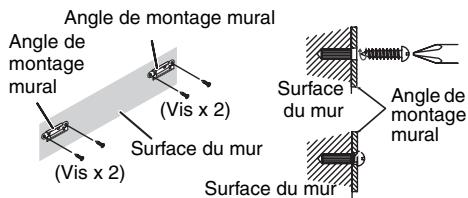

- Fixation de l'angle de montage mural

1 Fixer le papier à patron au mur en position horizontale comme illustré ci-dessous.

2 Faire un trou sur le mur en suivant les marques de point de vis sur le papier à patron à l'aide d'une perceuse.

3 Fixer une cheville murale (non fournie) dans le trou avec un marteau, jusqu'à ce qu'elle affleure à la surface du mur.

4 Enfoncer l'angle de montage mural au mur, tel qu'indiqué dans l'illustration. (4 vis au total)

Note :

Veiller à bien serrer les vis. (Les vis ne sont pas fournies)

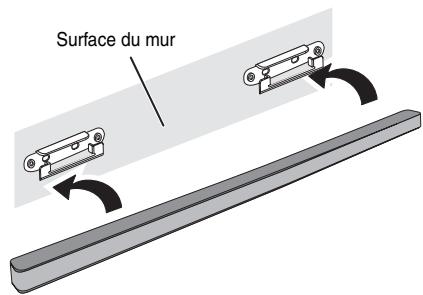

■ Installation de la barre de son

1 Aligner la fente de montage mural au niveau de la barre de son sur l'angle de montage mural au mur.
2 Insérer la barre de son dans l'angle de montage mural.
3 Les fixer fermement.

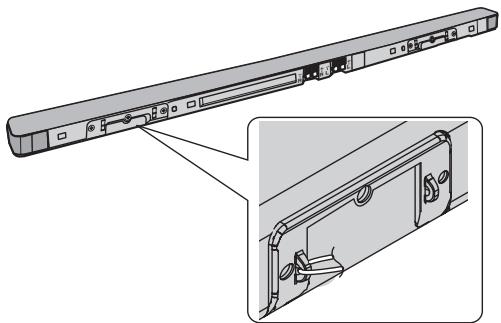

Prévention des défaillances

Des fils de sécurité (non fournis) sont pratiques pour empêcher la barre de son de tomber de la table.

Faire une boucle avec les fils de sécurité (non fournis) dans chaque trou comme illustré et nouer les fils de sécurité au support du téléviseur à écran LCD.

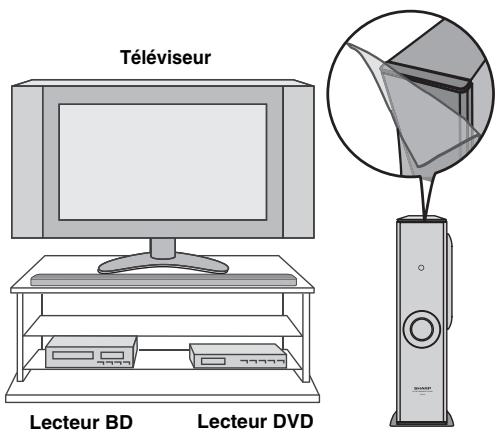

Image d'installation:

Placer le système comme indiqué.

Retirer la pellicule de protection qui recouvre la barre de son et le caisson de grave avant d'utiliser le système.

Raccordement du système

Notes :

• Comme le son provenant du système est omnidirectionnel, vous pouvez placer l'enceinte n'importe où. Il est toutefois recommandé de la placer aussi près que possible du téléviseur.
• Le panneau avant de l'enceinte n'est pas amovible.

Attention :

Ne pas modifier le sens d'installation lorsque l'appareil est allumé.

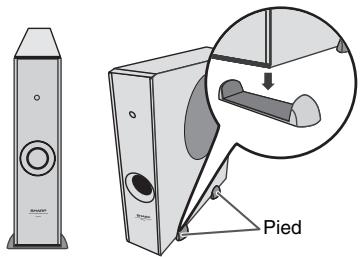

■ Positionnement du support

Placer le support comme indiqué.

Avant tout raccordement, penser à débrancher le cordon d'alimentation.
Caisson de Graves

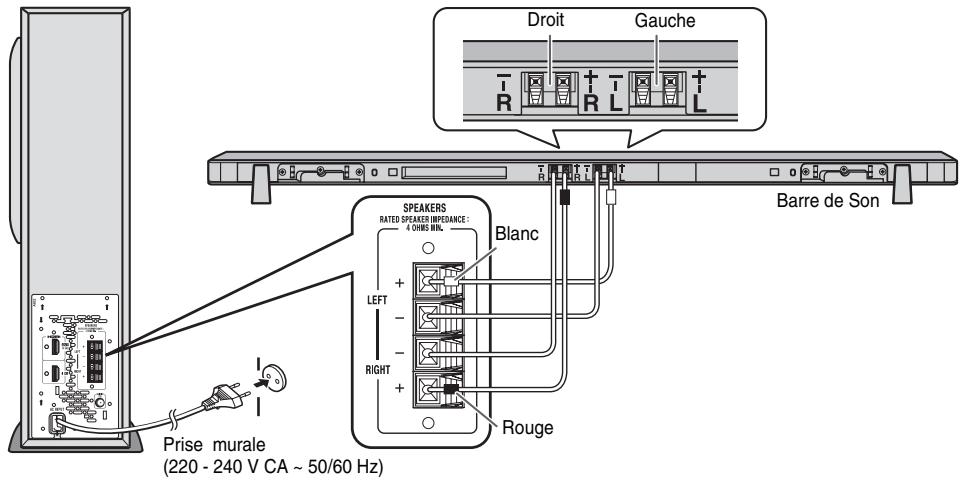

Raccordement des enceintes

Raccorder le câble sans gaine d'isolation à la borne négative (−) et le câble avec la gaine isolante rouge et blanche à la borne positive (+).

Attention :

- Utiliser des enceinte d'impédance 4 ohms ou plus, car des impédances d'enceinte plus faibles peuvent endommager l'appareil.

• Veiller à ce que les enceintes gauche et droite soient correctement raccordées. L'enceinte de droite est celle située à droite quand on se place devant le système.
• Ne pas laisser se toucher les fils dénudés des enceintes.
• Ne rien placer ou laisser pénétrer dans l'évent de baffle réflex.
• Ne pas marcher ou s'asseoir sur le caisson de grave/ la barre de son. On risque de se blesser en tombant.

■ Raccordement au téléviseur (avec HDMI)

Attention :

• Éteindre tous les autres appareils avant d'effectuer ce raccordement.
• Régler le téléviseur sur un volume bas avant d'allumer le système.

Notes :

• Cet appareil prend en charge l'interface HDMI, ce qui active la voie ARC (voie de retour audio).
• Pour activer la voie ARC, veiller à utiliser le câble HDMI haute vitesse (version 1.4 avec ARC).
• Cette fonction ARC requiert que le téléviseur la prenne en charge. Se reporter au mode d'emploi du téléviseur pour déterminer quelle borne prend en charge la voie ARC.
• Pour écouter le son provenant d'un téléviseur non-compatible avec la voie ARC, raccorder la sortie audio du téléviseur à la borne d'entrée audio (AUDIO IN) de ce système.(voir page 9)
• Il est possible d'utiliser cet appareil (mise sous/hors tension ou augmentation/réduction du volume) via un téléviseur ou composant similaire qui prend en charge le contrôle HDMI CEC (contrôle de l'électronique au consommateur). Si cela ne fonctionne pas, alors le système est défectueux. Consulter le mode d'emploi du composant concerné pour savoir comment activer le contrôle CEC.
  Exemple : Aller dans le Menu du composant pour rechercher et activer le contrôle CEC. Différentes marques peuvent avoir différentes dénominations pour le contrôle CEC. Pour un téléviseur Sharp à écran LCD, il est désigné par AQUOS LINK.
• Pour écouter le son provenant de ce système, il faut effectuer des réglages dans le menu du téléviseur. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.
• S'il n'est pas possible de sélectionner le réglage de l'enceinte externe à partir du menu du téléviseur (pour un téléviseur SHARP à écran LCD, elle s'appelle AQUOS AUDIO SP), désactiver et réactiver le CEC.
• Veiller à régler les paramètres de sortie audio du téléviseur à écran LCD sur PCM, et non pas sur un autre format comme Dolby Digital, DTS, etc.
• Pour regarder des images en 3D, raccorder à ce système un téléviseur compatible avec le format 3D et des composants vidéo (lecteur de BD 3D, etc.), avec des câbles HDMI Haute Vitesse. Porter des lunettes 3D, sans quoi vous ne pourrez pas regarder les images 3D correctement.

Choisir entre les 2 méthodes ci-dessous :

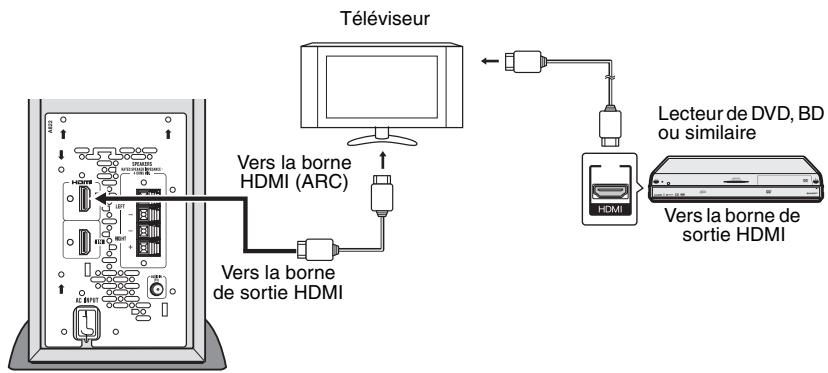

1. Méthode 1

Cette connexion est pour un téléviseur HDMI avec ARC (voie de retour audio).

Notes :

• Consulter le mode d'emploi de l'appareil que vous souhaitez raccorder.
• Bien enfoncer les fiches pour éviter une mauvaise qualité d'image ou de son.

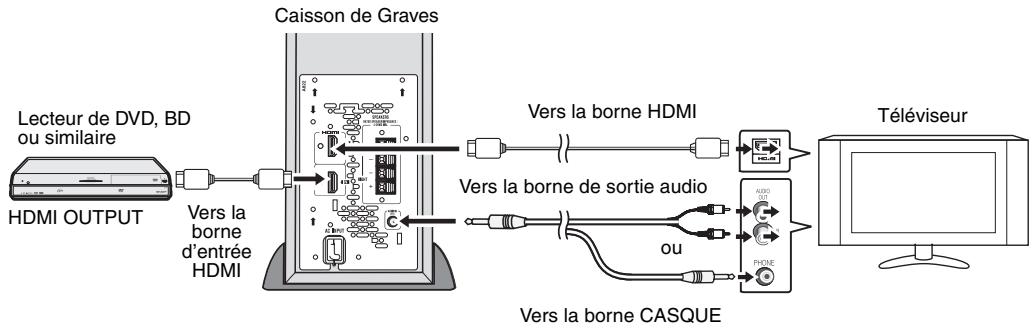

2. Méthode 2

Cette connexion est pour un téléviseur HDMI sans ARC (Voie de Retour Audio).

Notes :

• Pour écouter le son via le téléviseur, éteindre votre lecteur de DVD ou BD ou composant similaire connecté.
• De raccorder selon cette méthode peut désactiver les enceintes internes du TV.

Connexion d'un téléviseur (avec entrée audio (TV))

Raccorder au téléviseur à l'aide d'un câble audio.

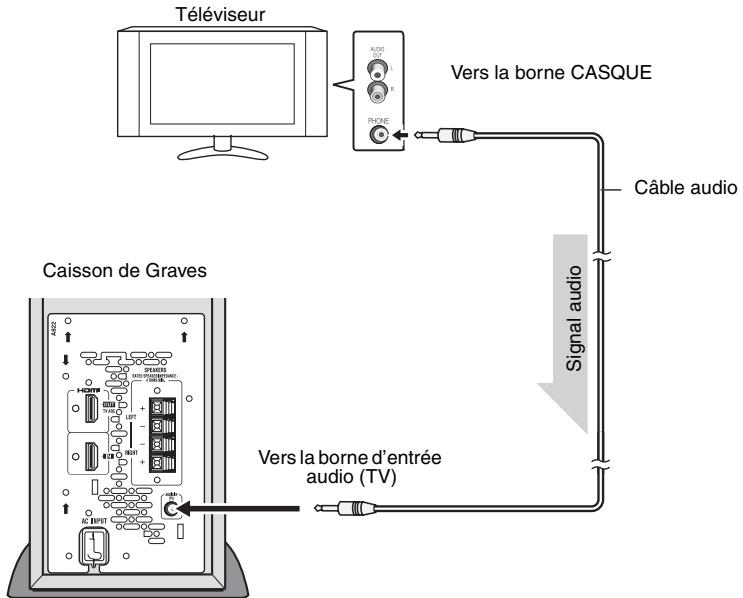

1. Méthode 1

Note : De raccorder selon cette méthode peut désactiver les enceintes internes du TV.

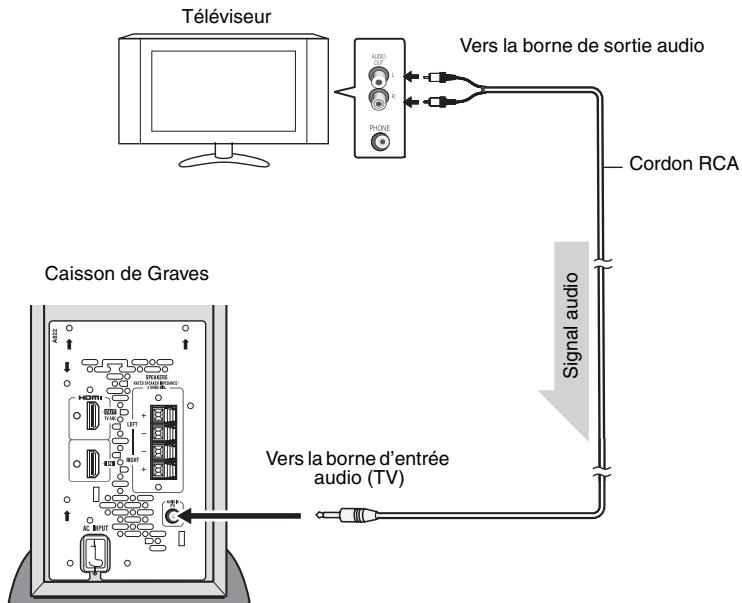

1. Méthode 2

Note : Pour contrôler le volume, il est nécessaire de régler le menu du téléviseur. Pour plus de détails, référez-vous au mode d'emploi du téléviseur. Exemple : Aller dans le menu Paramètres du téléviseur, sélectionner Sortie audio et choisir VARIABLE. Si toutefois cela ne fonctionne pas, veuillez utiliser la première méthode.

Veiller à activer le contrôle HDMI CEC lors de la connexion de l'interface HDMI. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.

Pour allumer l'appareil

Brancher le cordon d'alimentation CA dans une prise murale, le voyant Veille s'allume en ROUGE.

Cet appareil s'éteint automatiquement si :

1. Le téléviseur ou un composant similaire qui prend en charge le contrôle HDMI CEC est allumé.
2. Un signal audio est détecté depuis l'entrée audio.
   Le voyant de veilles'allume en BLEU si le signal du TV est détecté.

Notes :

• L'entrée HDMI aura priorité sur le signal d'entrée audio.
• L'entrée audio ne fonctionnera que s'il n'y a aucun signal depuis l'entrée HDMI.

■ Voie de retour audio (ARC) (sous-menu Voie de retour audio)

La voie de retour audio (ARC) permet à un téléviseur compatible avec HDMI ARC d'envoyer le débit audio à la prise de sortie HDMI du récepteur Pour utiliser cette fonction, votre téléviseur doit prendre en charge la voie ARC. Veiller à régler les paramètres de sortie audio du téléviseur à écran LCD sur PCM, et non pas sur un autre format comme Dolby Digital, DTS, etc. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.

Volume

Le volume ne peut être contrôlé que depuis votre téléviseur.

■ Mise hors tension

Cet appareil se mettra automatiquement en mode veille (le voyant s'allume en ROUGE) si :

1. Le téléviseur ou un composant similaire qui prend en charge le contrôle HDMI CEC est éteint.
2. Aucun signal depuis l'entrée audio n'est détecté après 20 minutes

De nombreux problèmes potentiels peuvent être résolus par l'utilisateur avant de faire appel à un technicien de service.

Si le cas se présente, se reporter au tableau ci-dessous avant de prendre contact avec un revendeur ou un centre de réparation agréés par SHARP.

Général

Problème	Cause
Aucun son n’est entendu.	Le signal d’entrée (sélection) est-il correctement réglé ?L’interface HDMI est-elle conforme à l’équipement utilisé ?Le cordon HDMI est-il correctement raccordé ?Le câble HDMI utilisé est d’un type correct ? (version 1.4 avec ARC)L’entrée audio prend-elle en charge le signal PCM ?Ne pas connecter ou déconnecter un cordon HDMI tandis que l’appareil est sous tension. Cela peut entraîner des problèmes de fonctionnement.
Des bruits sont audibles pendant la lecture.	Éloigner l’enceinte de tout ordinateur ou téléphone portable.
L’alimentation n’est pas allumée.	L’appareil est-il débranché ?Il se peut que le circuit de protection soit activé. Débrancher et brancher à nouveau le cordon d’alimentation au bout de 5 minutes ou plus.
Impossible de contrôler le volume.	Vérifier si le contrôle HDMI CEC est activé.Pour un casque ou RCA, il est nécessaire de régler le téléviseur (VARIABLE).
Les images en 3D ne s’affichent pas sur le téléviseur.	En fonction du téléviseur et du composant vidéo, il se peut que les images en 3D ne s’affichent pas.Vérifier le mode d’emploi du composant concerné.

Condensation

Un changement brusque de température et le stockage ou l'utilisation dans un environnement extrêmement humide peuvent occasionner une formation de condensation à l'intérieur de l'appareil. La condensation peut provoquer des dysfonctionnements de l'appareil. Si cela se produit, laissez l'appareil allumé jusqu'à ce qu'une lecture normale redevienne possible (environ 1 heure). Essuyer toute condensation sur l'émetteur avec un chiffon doux avant de faire fonctionner l'appareil.

Si un problème se produit durant le fonctionnement

Si l'appareil est soumis à une force extérieure (chocs, électricité statique, surtension due à un foudre, etc. ou une mauvaise manipulation, il peut mal fonctionner.

Si l'appareil ne s'est pas rétabli au cours de l'opération précédente, débrancher et rebrancher l'appareil ou

débrancher tout composant raccordé et le rebrancher.

Entretien

Nettoyage du coffret

Essuyer régulièrement le cabinet à l'aide d'un chiffon doux.

Attention :

• Éviter d'utiliser des produits chimiques (essence, diluant, etc.) pour le nettoyage. On risque d'abîmer la finition de l'enveloppe.
• Ne pas appliquer d'huile à l'intérieur de chaque composant. Ce dernier peut mal fonctionner.

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les chiffres des spécifications de performance donnés sont les valeurs nominales de l'appareil à la production. Ces valeurs peuvent être légèrement différentes en fonction de chaque appareil.

Général

Alimentation	220 - 240 V CA ~ 50/60 Hz
Consomma-tion	Allumé: 25 WEn veille: Ci-dessous 1 W
Puissance de sortie	RMS : 100 watts au totalRMS :Avant droite/gauche :RMS : 50W (25W + 25W) (10% D.H.T.)RMS : 48W (24W + 24W) (1% D.H.T.)Caisson de graves :RMS : 50W (10% D.H.T.)RMS : 50W (1% D.H.T.)
Borne de sortie	Sortie HDMITM (version 1.4 avec ARC):(prise en charge audio/vidéo pour 1 080 i) x 1
Borne d'entrée	Entrée analogique (entrée audio) :Mini-prise stéréo de 3,5 mm de diamètreEntrée HDMI : (prise en charge audio/vidéo pour 1 080 i) x 1

■ Enceinte de la barre de son

Type	Système d'enceinte à gamme étendue 2,2 x 11,5 cmPlage complète
Puissance d'entrée maximale	50 W/CH
Puissance d'entrée nominale	25 W/CH
Impédance	4 ohms/CH (3 éléments parallèles)
Dimensions	Largeur : 801 mmHauteur : 26 mmProfondeur : 50 mm
Poids	0,66 kg

Caisson de graves

Type	Système de caisson de gravesWoofer de 16 cm
Puissance d'entrée maximale	100 W
Puissance d'entrée nominale	50 W
Impédance	8 ohms
Dimensions	Largeur : 115 mmHauteur : 422 mmProfondeur : 307 mm
Poids	4,50 kg
