HT-SB350W - Barre de son SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	SHARP
Modèle	HT-SB350W
Dimensions (L x H x P)	800 x 96 x 70 mm
Poids	1,90 kg
Alimentation	12 V CC, 4 A via adaptateur CA/CC (100-240 V~, 50/60 Hz)
Consommation électrique (fonctionnement)	11 W
Consommation électrique (veille)	0,6 W
Puissance de sortie totale	32 W RMS (12 W avant + 20 W caisson)
Configuration des haut-parleurs	2.1 voies
Haut-parleurs avant	2 x 40 mm, impédance 12 ohms chacun
Caisson de basses	4 x 57 mm, impédance 3 ohms
Entrées audio analogiques	LINE IN 1 (RCA stéréo), LINE IN 2 (mini-jack 3,5 mm)
Entrées audio numériques	DIGITAL 1 (coaxiale RCA), DIGITAL 2 (optique)
Pré-sortie caisson de basses	Oui (SUBWOOFER PRE OUT)
Modes sonores	Standard, Cinéma/Jeux, Sport, Infos
Formats audio supportés	Dolby Digital, DTS, PCM linéaire
Technologies audio	SRS WOW
Télécommande	Oui, avec fonctions TV (compatibilité SHARP limitée)
Accessoires inclus	Télécommande, cordon RCA, cordon d'alimentation, 4 coussinets en feutre, adaptateur CA/CC, 2 supports muraux, 4 écrous, modèle papier
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, utiliser uniquement l’adaptateur fourni, maintenir une ventilation d’au moins 10 cm, débrancher en cas d’orage
Réparabilité	Aucune pièce réparable par l’utilisateur ; contacter un service agréé SHARP

FOIRE AUX QUESTIONS - HT-SB350W SHARP

Comment connecter la barre de son à mon téléviseur ?

Utilisez le câble RCA fourni (ou un câble mini-jack) pour relier la sortie audio de votre téléviseur à l'entrée LINE IN 1 ou LINE IN 2 de la barre de son. Si votre téléviseur possède une sortie numérique optique ou coaxiale, utilisez un câble approprié et branchez-le sur DIGITAL 1 (coaxiale) ou DIGITAL 2 (optique). Sélectionnez ensuite l'entrée correspondante avec la touche FUNCTION de l'appareil ou les touches LINE, DIGITAL 1 ou DIGITAL 2 de la télécommande.

La télécommande fournie peut-elle contrôler mon téléviseur ?

La télécommande dispose de touches TV (marche/veille, volume, chaînes) mais elles ne fonctionnent qu'avec certains modèles de téléviseurs SHARP. Consultez la compatibilité dans la notice. Pour les autres marques, utilisez la télécommande d'origine de votre téléviseur.

Que faire si aucun son ne sort de la barre de son ?

Vérifiez d'abord que l'entrée sélectionnée correspond à la source branchée (LINE, DIGITAL). Assurez-vous que le volume n'est pas à zéro et que la fonction MUTE (sourdine) n'est pas activée. Augmentez le volume du téléviseur si la connexion se fait via la prise casque. Si le problème persiste, redémarrez la barre de son en la mettant en veille puis en la rallumant.

Comment régler les basses et les aigus ?

Appuyez sur la touche BASS/TREBLE de la télécommande pour sélectionner BASS (basses) ou TREBLE (aigus). Vous avez 5 secondes pour ajuster le niveau avec les touches VOLUME + ou VOLUME -. Le réglage du niveau du caisson de basses se fait séparément avec les touches SUBWOOFER LEVEL A et SUBWOOFER LEVEL V.

Comment installer la barre de son au mur ?

Utilisez les supports de fixation murale fournis et le modèle papier pour marquer les emplacements des vis. Percez des trous, insérez des chevilles (non fournies) et fixez les supports avec des vis adaptées. Accrochez ensuite la barre de son sur les supports en alignant les fentes prévues à l'arrière. Assurez-vous que le mur peut supporter un poids de 1,90 kg.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez la polarité des piles (pile-bouton CR2025) et remplacez-les si nécessaires. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur de la barre de son, et que celui-ci n'est pas exposé à une lumière intense. La distance maximale est d'environ 7 mètres avec un angle de 30 degrés.

Comment changer la source d'entrée ?

Sur l'appareil, appuyez plusieurs fois sur la touche FUNCTION pour parcourir les entrées : L1 (LINE IN 1), L2 (LINE IN 2), d1 (DIGITAL 1), d2 (DIGITAL 2). Sur la télécommande, utilisez directement les touches LINE (pour L1/L2), DIGITAL 1 ou DIGITAL 2.

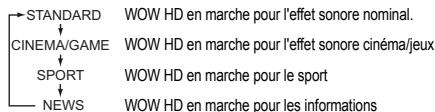

Quels sont les modes sonores disponibles ?

La barre de son propose quatre modes : Standard (audio normal), Cinéma/Jeux (effets surround renforcés), Sport (accentue les ambiances sportives) et Infos (optimal pour les dialogues). Sélectionnez-les avec la touche SURROUND sur l'appareil ou les touches dédiées sur la télécommande.

Comment éviter la condensation sur l'appareil ?

Si l'appareil a été exposé à un changement brusque de température ou à une forte humidité, laissez-le allumé pendant environ une heure pour évaporer la condensation. Essuyez l'émetteur de la télécommande avec un chiffon doux avant utilisation.

Que faire si la barre de son ne s'allume plus ou affiche un message d'erreur ?

Débranchez le cordon d'alimentation, attendez au moins 5 minutes, puis rebranchez-le. Si le voyant rouge clignote, le circuit de protection s'est activé. Si le problème persiste, contactez un service agréé SHARP. Les messages d'erreur comme ER indiquent un dysfonctionnement du circuit ambiophonique ; éloignez l'appareil des sources de bruit électrique.

MODE D'EMPLOI HT-SB350W SHARP

Merci d'avoir acheté ce produit SHARP.

Afin d'assurer la excellente performance de cet appareil, veuillez lire ce manuel attentivement. Il vous permettra de vous servir de cet appareil SHARP.

Accessoires

Vérifiez si les accessoires ci-dessous sont présents dans l'emballage.

Télécommande x 1	Cordon RCA (2 fiches - 2 fiches) x 1
Cordon d'alimentation x 1	Coussinet en feuvre x 4
Adaptateur CA/CC x 1 (Europe: RADPAA071AWZZ)	Support de fixation murale x 2
Ecrou (Pointe + Ecrou) x 4 (longueur : 25 mm)	Modèle papier x 1

L'adaptateur CA/CC fourni peut être différent de celui illustré.

Les illustrations utilisées dans ce mode d'emploi concernant le modèle HT-SB350(BK).

Caractéristique

La technologie audio SRS WOW améliore les performances sonores dynamiques des fichiers audio compressés et non-compressés en amplifiant l'audio et en apportant des basses profondes et riches.

Table des matières

Page

Informations générales

Précautions 2

Commandes et voyants 3-5

Avant l'utilisation

Préparation du système 6-8

Positionnement des enceintes 9

Prévention des chutes 10

Connexion des enceintes à une télévision. 10 - 12

Branchement de l'alimentation 13

Télécommande 14

Fonctionnement de base

Fonctionnement. 15-17

Références

Guide de dépannage 18

Entretien 19

Indicateurs d'erreurs et avertissements 19

Fiche technique 20

Général

Veillez à ce que votre appareil soit installé dans un lieu bien aéré et prévoyez un espace d'au moins 10 cm d'espace dégagé sur les côtés et au-dessus de votre appareil.

• Installez l'appareil sur un socle stable, horizontal et exempt de vibrations.
• Gardez l'appareil à l'abri du soleil, des champs magnétiques, de la poussière excessive ou de l'humidité. Veiliez à le tenir à l'écart d'appareils électroniques (ordinateur domestique, télécopieur, etc.) à même de provoquer des parasites.
• Ne rien placer sur l'appareil.
• Placez l'appareil à l'abri de l'humidité, de la chaleur excessive (supérieure à 60°C) ou du fond effusif.
• Si le système ne fonctionne pas correctement, débranchez et rebranchez le système. Puis remettez le système en route.
• En cas d'orage, débranchez l'appareil.
• Débranche le cordon d'alimentation en le tenant par la fiche pour ne pas abimer les connections internes.
• La prise CA est utilisée comme dispositif de déconnexion et doit rester aisément accessible.
• N'ouvrez pas le boîtier, afin d'éviter tout risque d'électricité. Pour toute réparation interne, adressez-vous à votre revendeur SHARP.
• Utilisez ce produit dans une plage de température comprise entre 5°C et 35°C.

Avertissement :

• Respectez la tension indiquée sur l'appareil. L'utilisation d'une tension plus élevée est dangereuse et peut être source d'incendie ou d'autres types d'accident. SHARP ne saurait être tenu responsable des dommages causés par le non-respect de la tension spécifiée.
• L'adaptateur CA/CC fourni ne contient pas de pièces réparables par l'utilisateur. Ce boîtier ne doit être ouvert que par du personnel qualifié.

L'adaptateur fonctionne sous haute tensions, et il est impératif de débrancher le cordon d'alimentation avant tout travail de réparation ou pendant une période de non-utilisation prolongée.

L'adaptateur CA/CC fourni avec HT-SB350(W)/HT-SB350(BK) ne doit en aucun cas être utilisé avec d'autres appareils. - Veuillez à utiliser uniquement l'adaptateur CA/CC spécifique. L'utilisation d'un autre adaptateur peut entraîner de sérieux problèmes.

Commande de volume

Le niveau sonore émis à un réglage de volume donné dépend, entre autres, du rendement des enceintes et du lieu d'utilisation. Il est conseillé d'éviter l'exposition à des niveaux de volume élevés. Veillez à ne pas mettre l'appareil sous tension avec un réglage de volume élevé et à maintenir un volume modéré lors de l'écoute.

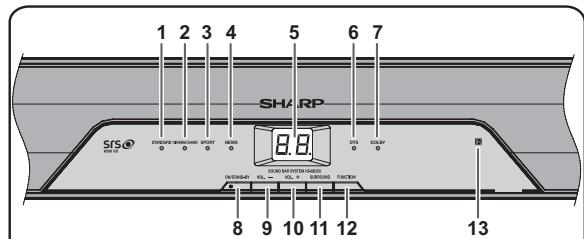

Page de référence

1. Voyant Standard 15 2. Voyant Cinema/Jeux (Cinema/Game) 15 3. Voyant Sport. 15 4. Voyant Infos (News) 15 5. Affichage d'informations 15 6. Voyant DTS 16 7. Voyant Dolby 16 8. Touche marche/veille (On/Stand-by) 15 9. Touche Volume Bas (Down) 15

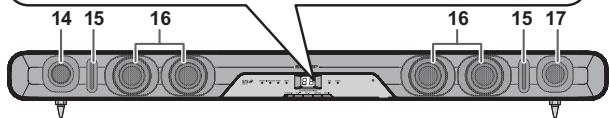

Page de référence

1. Touche Volume Haut (Up) 15
2. Touche Son Ambiophonique (Surround). 15
3. Touche Fonction (Function) 17
4. Capteur de télécommande 14
5. Haut-parleur avant gauche
6. Évent de baffle réflex
7. Caissons de basse
8. Haut-parleur avant droit

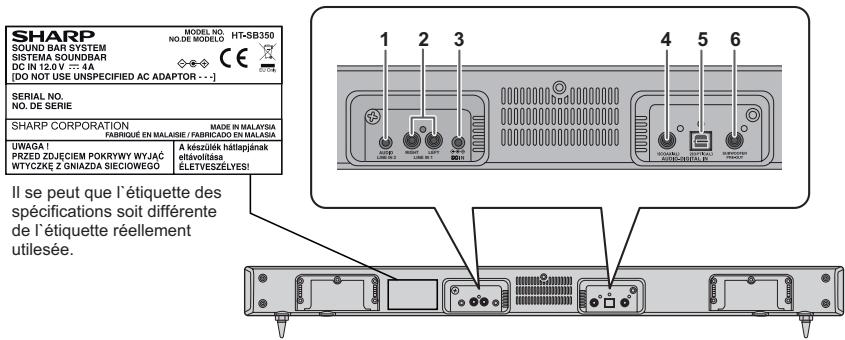

Page de référence

1. Entée Audio Line In 2 11
2. Entrée Audio Line In 1 11
3. Prise CC IN 13
4. Entrée audio numérique coaxiale 12
5. Entrée audio numérique optique 12
6. Pré-sortie caisson de basses 9

Commandes et voyants (suite)

Avant d'utiliser la télécommande, enlevez le film plastique protégeant le compartiment à piles.

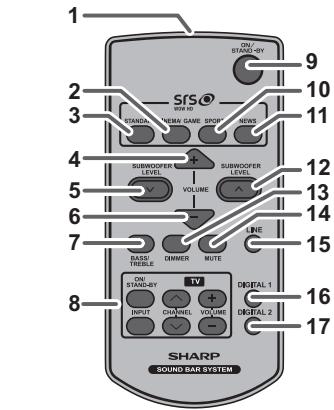

Télécommande

Page de référence

1. Émetteur de télécommande 14
2. Touche Cinéma/Jeux (Cinema/Games) 15
3. Touche Standard 15
4. Touche Volume Haut (Up) 15
5. Touche Volume Bas Caisson de Basses 17
6. Touche Volume Bas (Down). 15
7. Touche Basses/Aigues (Bass/Treble) 17
8. Touches TV 5
9. Touche Marche/veille (On/Stand-by) 15
10. Touche Sport. 15
11. Touche Informations (News) 15
12. Touche Volume Haut Caisson de Basses 17
13. Touche Gradateur (Dimmer) 15
14. Touche Sourdine (Mute). 15
15. Touche Ligne (Line) 17
16. Touche Digital 1 17
17. Touche Digital 2 17

Touches TV (TV SHARP uniquement):
Touches Marche/veille (On/Stand-by) ON STAND-BY	Met le téléviseur en mode "marche" (ON) ou "veille" (STAND-BY).	Touché Input Select (TV) INPUT	Appuyez sur la touche afin d'allumer l'appareil.
Touches de volume haut et bas	Augmente/baise le volume du téléviseur.	Touches de changement de chaîne haut et bas	Permet de sélectionner une chaîne de télévision.
		CHANNEL

• Certains modèles de téléviseurs SHARP peuvent ne pas être compatibles
• La télécommande SHARP TV ne fonctionne pas avec le système HT-SB350(W)/HT-SB350(BK).

Préparation du système

Débranche le cordon d'alimentation CA avant l'installation du haut-parleur ou son déplacement.

Sélectionnez une des trois méthodes d'installation selon la position désirable.

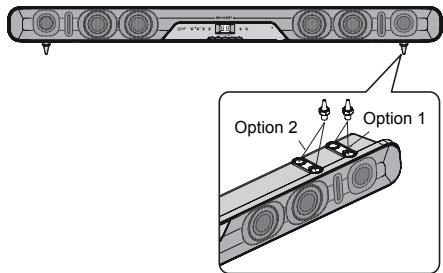

Utilisation des pointes

Les écrous doivent être utilisés (sur les pointes) lors de la mise en place des pointes.

Il est possible de contrôler le niveau de l'appareil en réglant les pointes et écrous.

Fixez toutes les pointes comme illustré

• Option 1 ou option 2 indiquent les positions des pointes sur le socle de téléviseur LCD.
• Durant l'installation des pointes, place le haut-parleur sur un coussin ou un chiffon doux afin de ne pas l'endommager.

Attention :

Lors de l'utilisation des pointes sur une table brillante, par exemple avec une surface en verre, il est recommandé de coller des coussins de feutré en dessous des pointes afin de les empêcher de glisser.

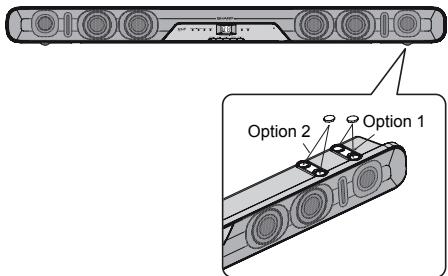

Utilisation des coussinets de feutre Fixez les coussinets de feutre comme illustré

Option 1 ou option 2 indiquent les positions des coussins de feutré sur le socle du télévisiteur LCD.

Attention :

• Faites bien attention pour éviter une chute de l'appareil (1.90 kg) lors de l'installation murale.
• Avant d'installer le haut-parleur, veuillez vérifier l'intégrité du mur. (Ne pas installer le haut-parleur sur un mur de badigeon ou de plâtre de revêtement. Le haut-parleur risquerait de tomber.) En cas de doute, veuillez consulter un technicien.
• Les vis de fixation ne sont pas fournies. Utilisez des vis appropriés.
• Vérifiez que les vis de fixation sont suffisamment serrées.
• Choisissez un emplacement approprié, afin d'éviter des accidents et d'endommager l'airpèri..
• SHARP ne saurait être tenu responsable des dommages causés par une installation incorrecte.

Vis d'entraînement

Le haut-parleur SHARP est désigné de manière à permettre une installation murale. Utilisez des vis adaptées (non fournies). Type et taille : voir ci-dessous.

Support de fixation murale attaché au mur (Position horizontale)

1 Fixez le modèle papier au mur en position horizontale, comme illustré ci-dessous.

2 A l'aide d'une perceuse, faites un trou dans le mur en suivant les marques du modèle papier.

3 Installez une cheville dans le trou à l'aide d'un marteau, jusqu'à ce qu'elle affleure le mur.

(Continue sur la page suivante)

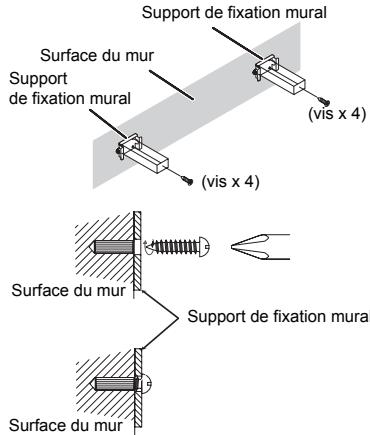

4 Fixez le support de fixation au mur tel qu'illustré. (Il y a 8 vis au total)

Note : Assurez-vous que toutes les vis sont suffisamment serrées. (vis non fournies)

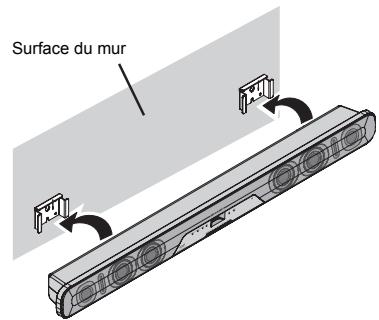

Installation des enceintes

1. Alignez la fente de fixation murale de l'appareil avec le support de fixation murale. 2. Insérez l'appareil dans le support de fixation mural. 3. Fixez-les fermement.

Illustration de l'installation :

Positionnez le haut-parleur tel qu'illustré.

• Le son provenant du haut-parleur étant omni-directionnel, l'appareil peut être installé à n'importe quel endroit de la pièce. Cependant, il est recommandé de l'installer le plus près possible du téléviseur.
• Le panneau frontal de l'appareil n'est pas démontable.

Attention :

• Ne changez pas la direction de l'installation lorsque l'appareil est en marche.
• Évitez de monter ou de vous assoir sur les enceintes, ici pouvant causer des blessures.

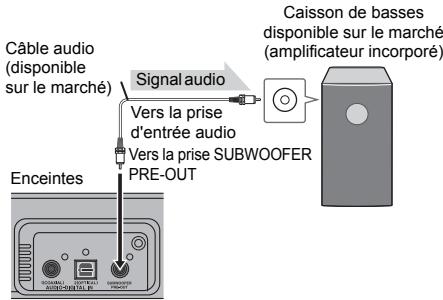

Utilisation d'un autre caisson de basses

Il est possible de brancher un caisson de basses avec amplificateur à la prise SUBWOOFER PRE OUT.

Si vous caisson de basses ne possède pas d'amplificateur intégré, vous n'entendrez rien.

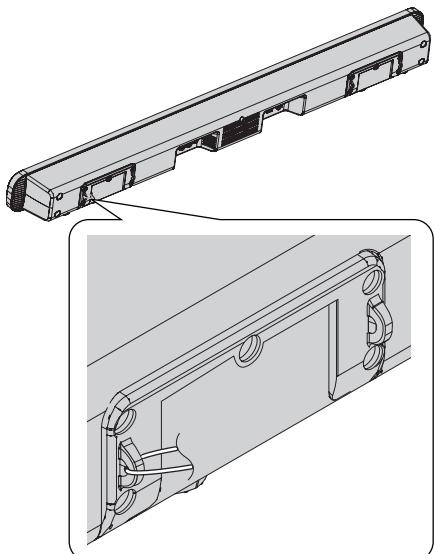

Prévention de chute

Des câbles de sécurité (non fournis) peuvent permettre de limiter les risques de chute de l'appareil de la table.

Fixez les câbles de sécurité (non fournis) à chaque trou comme illustré, puis nouez-les au socle de téléviseur LCD.

Attention :

Avant d'effectuer des branchements, éteignez tous les appareils électroniques.

Tuner de réception d'un autre système audio.

• Évitez tout contact avec l'appareil ou du cordon d'alimentation CA pour assurer une mise à la terre et une réception.

• Afin de connecter l'appareil au téléviseur, utilisez uniquement les prises d'entrée LINE IN 1 ou AUDIO LINE IN 2.
• Veuillez consulter le manuel d'utilisation de l'appareil que vous souhaitez connecter.
• Insérez complètement les fiches pour assurer une bonne qualité d'image et de son.

HT-SB350(W) HT-SB350(BK)

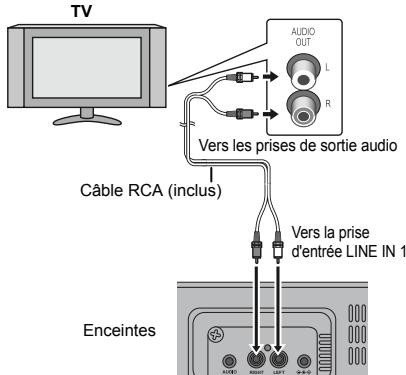

Connexion à un téléviseur

Si le téléviseur/écran est équipé d'une sortie audio, veuillez la connecter à la prise d'entrée LINE IN 1 située en face arrière de l'appareil.

Pour sélectionner la fonction LINE IN 1 :

• Sur l'article: appuyez sur la touche FUNCTION plusieurs fois afin de sélectionner "L1".
• Sur la télécommande: appuyez sur la touche LINE plusieurs fois afin de sélectionner "L1".

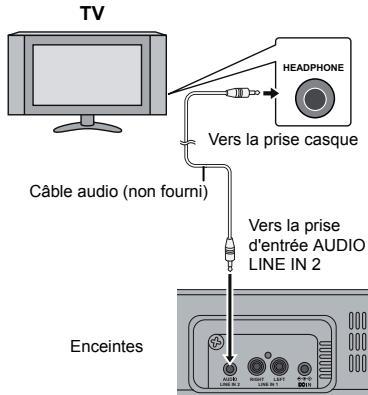

Branchement à un téléviseur (avec une prise casque)

Si le téléviseur/écran est équipée d'une prise casque, veuillez la connecter à la prise d'entrée de LINE IN 2 située en face arrière de l'appareil.

Pour sélectionner la fonction LINE IN 2 :

• Sur l'appareil: appuyez sur la touche FUNCTION plusieurs fois afin de sélectionner "L2".
• Sur la télécommande : appuyez sur la touche LINE plusieurs fois afin de sélectionner "L2".

• Si le volume sonore du téléviseur est constamment bas, le haut-parleur se mettra automatiquement hors tension. Augmentez le volume du téléviseur afin d'écouter le son provenant du haut-parleur.
• Si le volume sonore du haut-parleur est constamment très élevé, l'appareil se mettra en sourdine pendant 3 secondes puis se remettra en route.

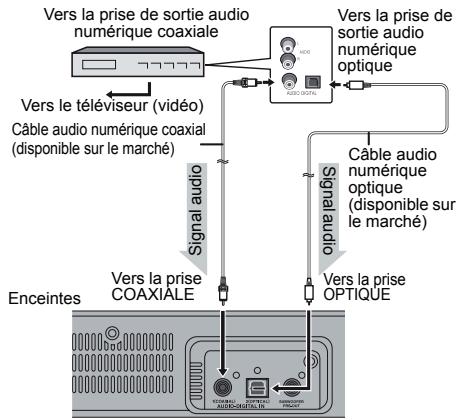

Branchement à un tuner numérique, etc.

Branchez un tuner numérique, ou autre source, à l'aide d'un câble audio numérique optique ou d'un câble audio numérique coaxial.

Pour sélectionner la fonction digital 1 (entrée coaxiale) ou digital 2 (entrée optique):

• Sur l'article: appuyez sur la touche FUNCTION plusieurs fois afin de sélectionner "d1" ou "d2".
• Sur la télécommande: appuyez sur la touche DIGITAL 1 ou DIGITAL 2 afin de sélectionner "d1" ou "d2".

Afin de brancher un câble optique numérique, réglez la sortie numérique du tuner numérique sur PCM. Consultez le mode d'emploi du tuner numérique.

Branchement du cordon d'alimentation

Après avoir vérifié tous les branchements, branchez le cordon d'alimentation CA dans la prise d'entrée CA, puis dans la prise de courant murale.

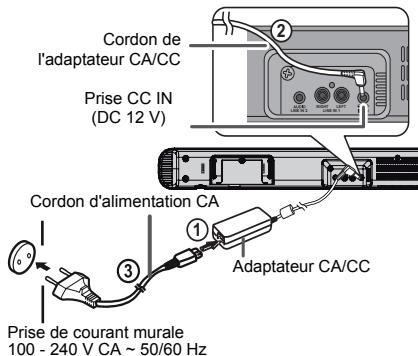

Utilisation de l'adaptateur ca/cc

1. Branchez le cordon d'alimentation CA dans l'adaptateur CA/CC. 2. Branchez le cordon de l'adaptateur CA/CC dans l'entrée DC IN du haut-parleur. 3. Branchez le cordon d'alimentation CA dans la prise murale. Le voyant STAND-BY (Veille) vire au rouge lorsqu'le appareil est sous tension.

• Débranche l'adaptateur CA/CC de la prise de courant murale si vous n'employez pas l'appareil pendant une période prolongée.
• Utilisez uniquement l'adaptateur CA/CC fourni. L'utilisation d'un autre adaptateur CA/CC entraîne des risques d'électrocution ou d'incendie.

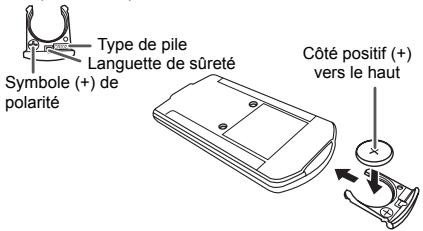

Mise en place des piles

1 Insérez une épine dans le trou comme illustré et tirez pour ouvrir le compartiment à piles.

2 Retirez la pile usage du compartment à piles, insérez une nouvelle pile et glissez le compartment à piles dans la télécommande.

Compartment à piles

Précautions à prendre :

• Si vous n'employez pas la télécommande pendant une durée prolongée, retirez les piles. Ceci empêchera l'acide des piles de fuir dans le compartiment à piles.

Attention :

• Ne pas utiliser de piles rechargeables (piles nickel-cadmium, etc.).
• Risque d'explosion si la pile n'est pas remplacée correctement.
• Remplacez uniquement avec une pile du même type ou d'un type équivalent.
• Les piles (en bloc ou piles installées) ne doivent pas être exposées à une chaleur excessive (soleil, feu ou autre).
• La mauvaise installation des piles peut entraîner un mauvais fonctionnement de l'appareil.

• Remplacez les piles si le rayon de fonctionnement de la télécommande est réduit ou si le fonctionnement est irrégulier. Procurez-vous une pile-bouton au lithium "CR 2025".
• Avec un chiffon doux, nettoyez régulièrement l'émetteur de la télécommande et le capteur de l'appareil.
• L'exposition du capteur de l'appareil à une lumière forte peut interférer avec son bon fonctionnement. Dans ce cas, diminuez la luminosité ou changez l'appareil de direction.
• Gardez la télécommande à l'abri de l'humidité, de la chaleur, des chocs et des vibrations.

Test de la télécommande

Dirigez la télécommande vers le capteur placé sur l'appareil.

La télécommande peut être utilisée dans le rayon illustré ci-dessous:

Appuyez sur la touche marche/veille (ON/STAND-BY). Le système s'est-il allumé? Vous pourrez dès à présent utiliser cet appareil.

Pour allumer l'appareil

Appuyez sur la touche marche/veille (ON/STAND-BY).

Le voyant d'alimentation vert s'allume. Si l'appareil ne s'allume pas, vérifie que le cordon d'alimentation est branché correctement.

Pour permettre l'appareil en veille:

• Appuyez sur la touche marche/veille (ON/STAND-BY) à nouveau.

Le voyant de veille (STAND-BY) s'allume en rouge.

Indicateur de luminosité

Appuyer sur la touche GRADATEUR (Dimmer) pour régler la luminosité de l'affichage et du voyant de mode de lecture.

Augmentation progressive automatique du volume

Si vous mettez en arrêt puis en marche le haut-parleur avec le volume réglé à 40 ou plus, le volume débute à 20 et augmente jusqu'à niveau préréglé.

Sur l'appareil :

Appuyer sur la touche (VOL. +) afin d'augmenter le volume et sur la touche (VOL. -) pour baisser le volume.

Sur la télécommande :

Appuyer sur la touche VOLUME + afin d'augmenter le volume et sur la touche VOLUME - pour baisser le volume.

Sourdine

Le volume est temporairement mis en sourdine à l'aide de la touche SOURDINE (MUTE) de la télécommande. Appuyez à nouveau sur la touche pour restituer le son.

Sur l'appareil :

Lorsque la touche SURROUND est pressée, le mode de lecture s'affiche. Pour sélectionner un autre mode sonore, appuyez plusieurs fois sur la touche SURROUND jusqu'à l'affichage du mode désiré.

Sur la télécommande:

Pressez la touche correspondant au mode désiré sur la télécommande.

Modes de lecture ambiophonique (surround)

L'appareil contient des décodeurs compatibles avec les normes Dolby Digital et DTS.

DTS (Digital Systems)

Theatre

L'un des systèmes audio numériques conçus pour une utilisation théâtrale. Avec sa qualité sonore supérieure, vous apprécierez un son réaliste pour votre utilisation home-cinéma. S'active en détectant un signal DTS.

Dolby Digital

L'un des systèmes audio numériques conçus pour une utilisation théatrale Avec sa qualité sonore supérieure, vous apprécierez un son stéréophonique pour votre utilisation home-cinéma. S'active en détectant un signal Dolby Digital.

Réglage du niveau du caisson de basses

Le volume du caisson de basses est ajustable.

Pour augmenter le niveau, appuyez sur la touche SUBWOOFER LEVEL A.

Pour augmenter le niveau, appuyez sur la touche SUBWOOFER LEVEL V.

-5←-4...←4←5

Si le son produit par le haut-parleur parasite déformé, baissez le niveau du caisson de basses.

Contrôle des basses

1. Appuyez sur la touche basses/aigus (BASS/TREBLE) pour sélectionner "BASS".
2. Vous avez 5 secondes pour appuyer sur la touche VOLUME (+ ou -) afin de régler le niveau des basses.

Réglage des aigus

1. Appuyez sur la touche basses/ aigus (BASS/TREBLE) pour sélectionner "TREBLE"
2. Vous avez 5 secondes pour appuyer sur la touche VOLUME (+ ou -) afin de régler le niveau des aigus

Sur l'appareil :

Quand la touche FUNCTION est appuyée, la source d'entrée change. Appuyez plusieurs fois sur la touche pour sélectionner la source désirée.

Sur la télécommande :

Appuyez plusieurs fois sur la touche LINE pour sélectionner "L1" (LINE IN 1 input) ou "L2" (LINE IN 2 input).

Pressez la touche DIGITAL 1 pour sélectionner d1 ou DIGITAL 2 pour sélectionner d2.

La fonction de sauvegarde automatique conserve en mémoire le mode de fonctionnement pendant plusieurs heures en cas de panne de courant ou de débranchement du cordon d'alimentation de l'appareil.

Mise sous tension automatique :

Lorsque la touche LINE / DIGITAL 1 / DIGITAL 2 de la télécommande est pressée, l'appareil s'allume en activant la fonction sélectionnée.

Mise hors tension automatique et détention automatique du signal :

• L'unité entre en automatique en mode de veille (le voyant devient rouge) si :
• Aucun signal n'est détecté pendant 20 minutes.
• "d1" ou "d2" clignote pendant 30 secondes durant l'affichage.
• L'appareil se met automatiquement sous tension quand un signal audio provenant de l'équipement branché est détecté si l'appareil n'est pas éteint manuellement.

Dépannage

De nouveaux problèmes peuvent être résolus par l'utilisation, sans faire appel à un technicien.

Pour cela, reportez-vous au tableau ci-dessus avant de prendre contact avec un revendeur ou un centre de réparation agrés SHARP.

Général

Problème	Cause
Le système ne produitaucun son.	● Le signal d'entrée est-il sélectionnécorrectement?● Le volume est-il régle sur «0» ?● La sordine est-elle activée ?
Des interférences sontpréSENTes durant lalecture.	● Eloignez le haut-parleur desordinateurs ou téléphones portables.
L'appareil ne repondpas à la pression d'unetoche.	● Mettez le haut-parleur en mode "veille"puis rallumez l'appareil.
L'appareil n'est pasbranché.	● Le haut-parleur est-il débranché ?(Voir page 13.)● Le circuit de protection est peut êtreactisé.Débranchez puis rebranchez lecordon d'alimentation en attendant au moins 5 minutes.
L'affichage ne s'allumepas même lorsquel'appareil est sous tension.	● L'apparéil est-il régle sur « rétro-éclairage éteint » (“Dimmer displayoff”) ?

■ Telecommande

Problème	Cause
La télécommande ne fonctionne pas correctement.	• La polarité des piles est-elle respectée ? • Les piles sont-elles usages ? • La distance et l'angle sont-ils corrects ? • Y a-t-il des obstacles devant le haut-parle ? • Le capteur de télécommande est-il exposé à une lumière forte ? • La télécommande d'un autre apparèil est-elle utilisé en même temps ?
Il est impossible d'allumer l'appareil via la télécommande.	• L'apparèil est-il branché sur le secteur ? • Les piles sont-elles insérées ?
La télécommande du téléviseur ne répond pas.	• Suivant le modele, certaines voire toutes les fonctions du téléviseur peuvent ne pas être gérées par la télécommande du haut-parle. Dans ces cas, veuillus utiliser la télécommande fournie avec le téléviseur.

Condensation

Un changement brutal, la conservation ou l'utilisation dans un lieu très humide peuvent occasionner une formation de condensation à l'intérieur de l'appareil ou sur l'émetteur de la télécommande.

La condensation peut entraîner un mauvais fonctionnement de l'appareil. Si le cas se présente, laissez l'appareil sous tension jusqu'à retourner à un fonctionnement normal (1' heure environ). Essuyez l'émetteur de la télécommande avec un chiffon doux avant d'allumer l'appareil.

En cas de problème

Un choc externe important (chocs, électricité statique, surtension due à la foudre, etc.) ou une mauvaise manipulation peuvent provoquer des dysfonctionnements.

1. Mettez l'appareil en veille et rallumez-le.
2. z-le de la prise de courant et rebranchez-le. Ensuite, allumez l'appareil.

Nettoyage du boîtier

Nettoyer le boîtier périodiquement avec un chiffon sec.

Attention :

Veillez à ne pas utiliser de produits chimiques (essence, diluant, etc.) pour le nettoyage, afin d'éviter d'abimer le boîtier. - Évitez de lubrifier l'intérieur des composants, cela peut être source de dysfonctionnements.

Indicateurs d'erreur et avertissements

Quand les manœuvres sont exécutées incorrectement, les messages suivants apparaissent sur le haut-parleur.

Affichage	Signification
ou	Dysfonctionnement du circuit ambiophonique. Eloignez le haut-parleur de la source du bruit et branchez le cordon d'alimentation dans une autre prise de courant murale. (*)
ou
(Le voyageant clignote de manière continue)	Il n'y pas de signal en entrée. Reliance la lecture sur l'équipment branché. Signal non standard et non reconnu. Uniquement les signaux DOLBY DIGITAL, DTS, Linear PCM peuvent être reconnectus. Mauvais branchement du terminal audio numérique d'entree. Eteignez l'appareil et vérifie si le cordon est branché correctement.
Voyant d'alimentation (clignote en rouge)	Quand le circuit de protection est activé.

Si le même message apparaît quand le haut-parleur est débranché et rebranché, ou mis en veille et rallumé, veuillez contacter le revendeur ou distributeur chez qui l'appareil a été acheté.

Fiche technique

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Général

Alimentation	CC IN 12 V : 4 A: adaptateur CA/CC(CA 100 - 240 V ~ 50/60 Hz)
Consommationelectrique	En fonctionnement : 11 WEn voilée : 0,6 W (*)
Puisance ensortie	Haut-parleur avant:RMS: 12 W (6 W + 6 W) (10% T.H.D.)RMS: 9,6 W (4,8 W + 4,8 W) (0,9% T.H.D.)Caisson de basses :RMS: 20 W (10% T.H.D.)RMS: 13 W (0,9% T.H.D.)
Haut-parleur	Enceintes 2.1 voiesHaut-parleurs avant: 40 mm GammeEntitéImpédance: 12 ohms / VoieCaisson de basses : 57 mmCaisson (x4)Impédance: 3 ohms(12 ohms x 4 connections paralleilles)
Bornes d'entréeaudio	Pré-sortie caisson de basses: 10 kOhms

Bornes d'entrée	Entrée analogue (LINE 1): Type RCA x 1paire (L/R) 500 mV / 47 kohms Entrée analogue (LINE 2): Mini prise stéreo Ø 3,5 mm 100 mV / 47 kohms Entrée numérique coaxiale (DIGITAL 1): type RCA x 1 Entrée numérique coaxiale (DIGITAL 2): Type carré x 1
Dimensions	Épaisseur: 800 mm Hauteur: 96 mm Profondeur: 70 mm
Poids	1,90 kg

Cette consommation est obtenue lorsqu'elle est mise en veille.
