Type de produit	Home Cinema avec lecteur DVD
Marque	SHARP
Modèle	HT-CN400DV-H
Composants du système	Appareil principal HT-CN400DVH, enceintes avant CP-CN400HF, centrale CP-CN400HC, surround CP-CN400HR, woofer CP-CN400HSW

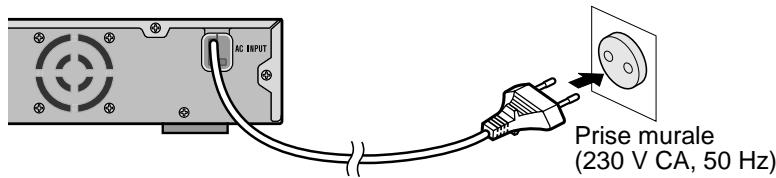

Alimentation	230 V CA, 50 Hz
Consommation électrique	Allumé : 88 W, Veille : 0,6 W
Dimensions (appareil principal)	Larg. 430 mm, Haut. 53 mm, Prof. 337 mm
Poids (appareil principal)	4,2 kg
Enceintes avant/centrale	Type large bande, haut-parleur 8 cm, puissance max 45 W, impédance 8 ohms, dimensions 94x169x97 mm, poids 0,6 kg chacune
Enceintes surround	Type large bande, haut-parleur 8 cm, puissance max 45 W, impédance 8 ohms, dimensions 94x169x97 mm, poids 0,6 kg chacune

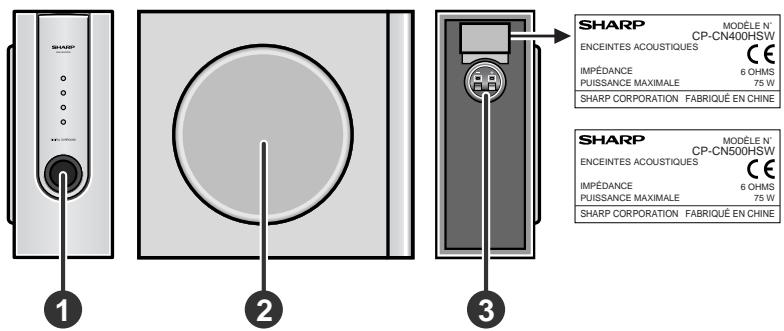

Woofer auxiliaire	Haut-parleur 12 cm, puissance max 75 W, impédance 6 ohms, dimensions 135x338x375 mm, poids 5,3 kg
Formats de disques supportés	DVD (Région 2, ALL), SVCD, VCD, CD audio, CD-R/RW, MP3, JPEG
Tuner intégré	FM (87,5 - 108 MHz), PO (522 - 1 620 kHz), 40 présélections
Puissance de sortie amplificateur	Avant : 60 W RMS (30+30), Centrale : 30 W, Surround : 60 W (30+30), Woofer : 50 W
Fonctions surround	Dolby Digital, DTS, Dolby Pro Logic, stéréo 2 canaux
Télécommande incluse	Oui, avec piles
Connectique	SCART, S-Vidéo, vidéo composite, audio analogique (2 entrées, 1 sortie), sortie casque, antennes FM/PO
Fonctions spéciales	Lecture programmée, répétition A-B, zoom, ralenti, arrêt sur image, contrôle parental
Entretien et nettoyage	Nettoyer le coffret avec un chiffon doux et de l'eau savonneuse. Nettoyer les disques du centre vers la périphérie avec un chiffon doux et sec.
Sécurité	Ne pas ouvrir l'appareil (rayon laser), éviter l'eau, respecter la tension, ne pas obstruer les ventilations, utiliser uniquement les enceintes fournies
Pièces détachées et réparabilité	Accessoires optionnels : pieds pour enceintes (AD-AT11ST), support mural (AD-AT10SA). Aucune pièce réparable par l'utilisateur.
Informations générales	Appareil conçu pour un usage domestique, température de fonctionnement : 5 °C à 35 °C

FOIRE AUX QUESTIONS - HT-CN400DV-H SHARP

Pourquoi mon appareil n'affiche-t-il pas d'image ?

Vérifiez que le téléviseur est allumé et réglé sur la bonne entrée (VIDEO 1, VIDEO 2, etc.). Assurez-vous que les câbles vidéo sont correctement branchés. Si vous utilisez la prise SCART, réglez la sortie vidéo sur SCART dans le menu de configuration. Consultez les pages 13-14 et 20 de la notice.

Comment puis-je changer la langue des sous-titres ?

Pendant la lecture d'un DVD ou SVCD, appuyez plusieurs fois sur la touche SUBTITLE de la télécommande pour sélectionner la langue souhaitée ou désactiver les sous-titres. Notez que tous les disques ne permettent pas ce changement. Voir page 31.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le volume n'est pas réglé sur 0 et que le casque n'est pas branché. Assurez-vous que les fils des enceintes sont correctement connectés aux bornes colorées. Si le circuit de protection s'est activé, débranchez l'appareil 15 minutes puis rebranchez-le. Voir pages 11, 22 et 50.

Puis-je lire des fichiers MP3 sur ce système ?

Oui, le système lit les CD-R/RW gravés en format MP3 avec une fréquence d'échantillonnage de 44,1 kHz ou 48,1 kHz et un débit binaire d'au moins 128 kbps. Insérez le disque et appuyez sur MENU/PBC pour afficher le menu MP3. Consultez les pages 36-37.

Comment régler le temps de délai des enceintes ?

Dans le menu de configuration, sélectionnez SPEAKER SETUP puis CNTR DELAY pour l'enceinte centrale (1 à 5 ms) ou REAR DELAY pour les surround (3 à 15 ms). Cela compense les distances inégales. Voir page 45.

Que faire si l'appareil affiche 'NO DISC' ?

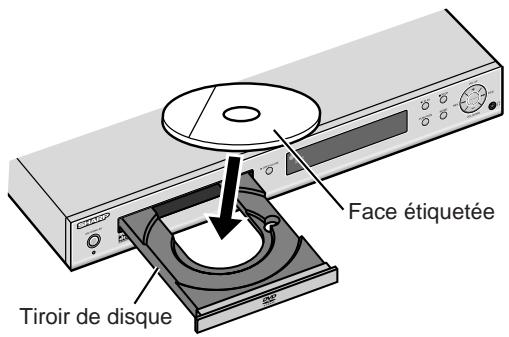

Assurez-vous que le disque est placé correctement (face étiquetée vers le haut) et qu'il est propre. Vérifiez que le disque est compatible (DVD région 2 ou ALL, SVCD, VCD, CD, MP3, JPEG). Si le disque est rayé ou encrassé, nettoyez-le. Voir pages 5 et 48.

Comment programmer une lecture de plages dans un ordre personnalisé ?

En mode arrêt, appuyez sur PROG. Utilisez les touches numériques pour entrer les numéros de plage souhaités (jusqu'à 99). Appuyez sur PLAY pour démarrer. Cette fonction est disponible pour CD, SVCD et VCD (désactivez PBC). Voir page 35.

Puis-je utiliser des enceintes d'autres marques ?

Non, utilisez uniquement les enceintes fournies avec le système (modèles CP-CN400HF, CP-CN400HC, CP-CN400HR, CP-CN400HSW). L'utilisation d'autres enceintes peut provoquer un dysfonctionnement ou endommager l'appareil. Voir page 11.

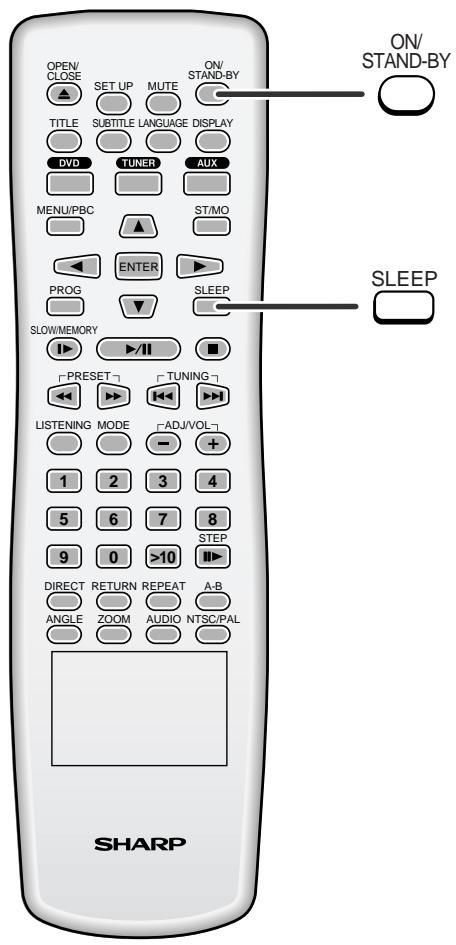

Comment activer le mode veille automatique (arrêt différé) ?

Appuyez plusieurs fois sur la touche SLEEP pour sélectionner la durée (15, 30, 45, 60, 90 ou 120 minutes). Le système s'éteindra automatiquement à la fin du délai. Pour annuler, appuyez sur SLEEP jusqu'à afficher OFF. Voir page 47.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : respectez les polarités + et -, remplacez-les si nécessaire. Dirigez la télécommande vers le capteur dans un rayon de 6 mètres et à 15° de part et d'autre. Évitez une forte lumière directe sur le capteur. Nettoyez l'émetteur avec un chiffon doux. Voir pages 16 et 50.

MODE D'EMPLOI HT-CN400DV-H SHARP

- Lorsque la touche ON/STAND-BY est mise en STAND-BY, l'appareil est toujours sous tension. Lorsque la touche ON/STAND-BY se trouve sur la position STAND-BY, l'appareil est prêt à fonctionner par la télécommande.

Avertissement :

Cet appareil contient des pièces non réparables par l'utilisateur. Personne non qualifiée n'enlèvera jamais les couvercles. L'appareil contenant des organes portés à haute tension, débrancher l'appareil avant toute réparation ou en période de non-utilisation.

Pour éviter un incendie ou une secousse électrique, mettre l'appareil à l'abri de l'eau (éclaboussure, goutte). Ne pas poser sur l'appareil un récipient contenant du liquide.

- Avertissement :

Respecter les indications données relatives à la manipulation, au réglage et au fonctionnement. En cas de non-respect, on s'exposera à une radiation dangereuse.

Éviter absolument de démonter l'appareil, qui utilise un rayon laser nuisible aux yeux. Pour toute réparation, s'adresser à une personne qualifiée.

- Précautions

Caractéristiques de la diode laser

Matière : AlGaAs/AlGaInP

Longueur d'onde : 785 nm/650 nm

Durée d'émission : ininterrompue

Puissance de sortie

Nous vous remercions d'avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d'emploi très attentivement.

• Home Cinema avec DVD HT-CN400DVH composé de HT-CN400DVH (appareil principal), CP-CN400HF (enceintes avant), CP-CN400HC (enceinte centrale), CP-CN400HR (enceintes surround) et CP-CN400HSW (woofer auxiliaire).
• Home Cinema avec DVD HT-CN500DVH composé de HT-CN500DVH (appareil principal), CP-CN500HF (enceintes avant), CP-CN500HC (enceinte centrale), CP-CN500HR (enceintes surround) et CP-CN500HSW (woofer auxiliaire).

Icônes utilisées dans ce manuel

Certaines fonctions ne sont pas utilisables selon les disques. Les icônes suivantes indiquent les disques utilisables dans le chapitre correspondant.

DVD ... Représente le DVD. SVCD ... Indique le Super vidéo CD. VCD ... Représente le CD vidéo. CD ... Représente le CD audio.

MP3 ... Indique le CD-R/RW encodé au format MP3.

JPEG ... Indique le CD-R/RW encodé au format JPEG.

• Certaines opérations ne peuvent pas être réalisées selon les disques malgré leur description dans ce manuel.
• Pendant le fonctionnement, on peut voir apparaître "☐" qui indique que l'opération tentée est interdite par le disque.

Renseignements sur les droits d'auteur

• La copie, la diffusion, l'affichage public, la transmission, la représentation publique ou la location non autorisés (que ces activités soient à but lucratif ou non) du contenu d'un disque sont interdits par la loi.
• Ce système est équipé d'une technologie de protection contre les copies qui cause une importante dégradation de l'image quand le contenu d'un disque est copié sur une vidéocassette.
• Ce système est protégé par des brevets déposés aux États-Unis et par d'autres droits de propriété intellectuelle, et par des droits d'auteurs qui appartiennent à Macrovision Corporation. L'utilisation de la technologie de protection contre les copies de Macrovision dans ce système est autorisée par Macrovision et est destinée uniquement à une utilisation domestique, sans une autorisation écrite spécifique de Macrovision. L'ingénierie inverse ou le désassemblage est interdit.

Types de disques utilisables

Le lecteur DVD peut reproduire les disques portant les marques suivantes:

Type de disque	Contenu du dis-que	Taille de disque
Disque DVD vidéo[IMAGE]	Audio et vidéo (films)	12 cm8 cm
Super vidéo CD[IMAGE]	Audio et vidéo (films)	12 cm8 cm
CD vidéo[IMAGE]	Audio et vidéo (films)	12 cm8 cm
CD audio[IMAGE]	Audio	12 cm8 cm
CD-R/CD-RW (*1)[IMAGE]Ou CD-R/CD-RW enregistré sous format MP3 (*2), JPEG (*3)	Audio et image	12 cm8 cm

Type de disque	Contenu du dis-que	Taille de disque
Disque DVD vidéo |cc DVD & & DVD \\ VIDEO & & VIDEO TM	Audio et vidéo (films)	12 cm8 cm
Super vidéo CD |cc & & COMPACT \\ VIDEO & & DISC \\ CD & & SUPER VIDEO	Audio et vidéo (films)	12 cm8 cm
CD vidéo |cc & & COMPACT \\ VIDEO CD & & DISC \\ DIGITAL VIDEO	Audio et vidéo (films)	12 cm8 cm
CD audio |cc & & COMPACT \\ DISC \\ DIGITAL AUDIO	Audio	12 cm8 cm
CD-R/CD-RW (*1) |cc COMPACT & DISC \\ DIGITAL AUDIO & & ReWritable \\ Recordable & & ReWritable Ou CD-R/CD-RW enregistré sous format MP3 (*2), JPEG (*3)	Audio et image	12 cm8 cm

(*1): Le CD-R/CD-RW peut ne pas être reproduit selon l'élément d'enregistrement ou le disque. (*2): Les fichiers MPEG 1 Audio Layer 3 (MP3) peuvent être lus seulement si leur fréquence d'échantillonnage est de 44,1 kHz ou de 48,1 kHz et si leur débit binaire est de 128 kbps ou plus. Toutefois, certains ne peuvent pas être reproduits selon les conditions ou le format. (*3): Cet appareil peut reproduire aussi les disques JPEG ou JPG. La qualité des images peut ne pas être claire selon la résolution ou le procédé d'enregistrement. - En ce qui concerne les disques incompatibles, voir page 5. (*1): Le CD-R/CD-RW peut ne pas être reproduit selon l'élément d'enregistrement ou le disque. (*2): Les fichiers MPEG 1 Audio Layer 3 (MP3) peuvent être lus seulement si leur fréquence d'échantillonnage est de 44,1 kHz ou de 48,1 kHz et si leur débit binaire est de 128 kbps ou plus. Toutefois, certains ne peuvent pas être reproduits selon les conditions ou le format. (*3): Cet appareil peut reproduire aussi les disques JPEG ou JPG. La qualité des images peut ne pas être claire selon la résolution ou le procédé d'enregistrement. ● En ce qui concerne les disques incompatibles, voir page 5.

Table des matières

Page

■ Informations générales

Accessoires ....3

Accessoires en option 3

Précautions 4

Description de disques .....5, 6

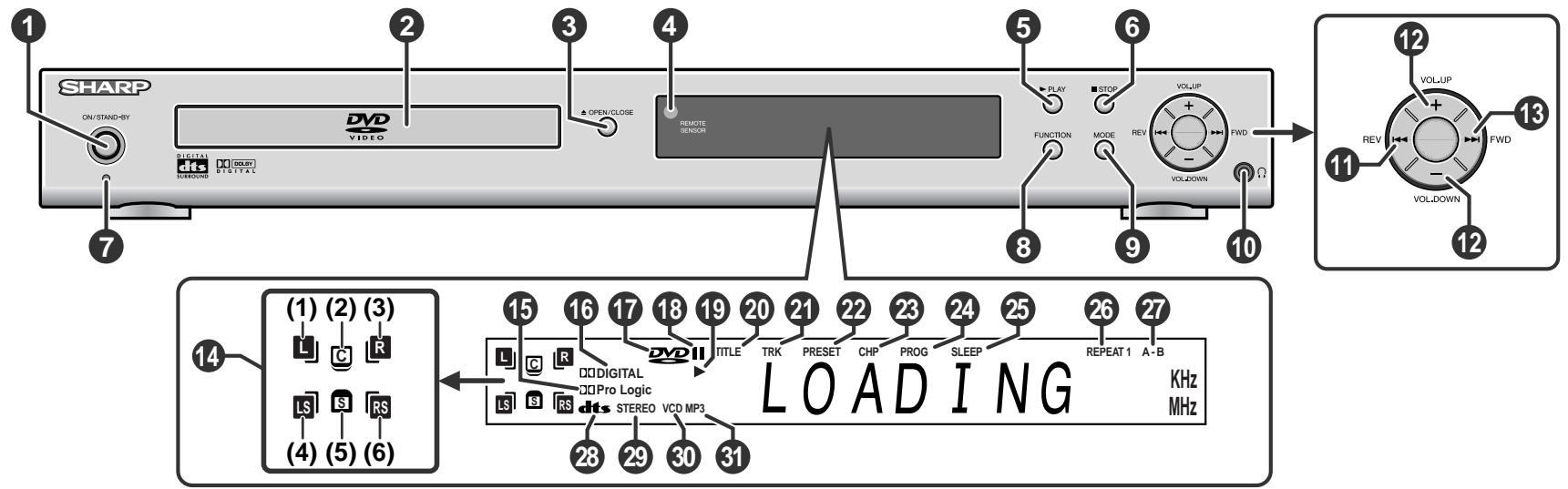

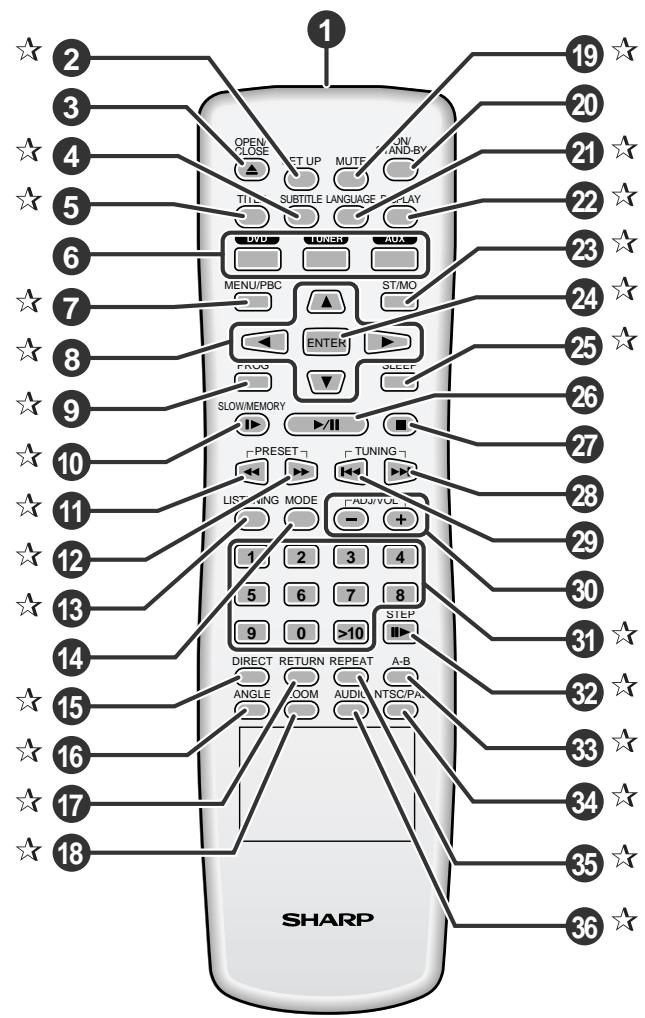

Commandes et voyants 7 - 10

■ Raccordement du système

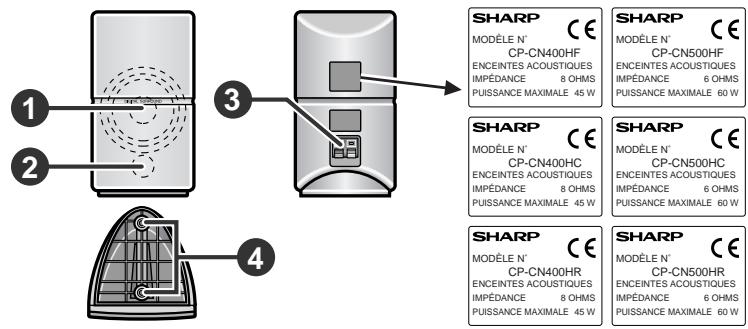

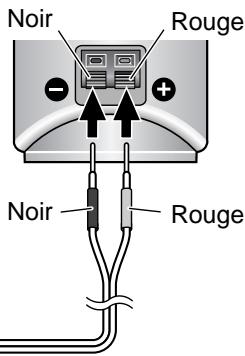

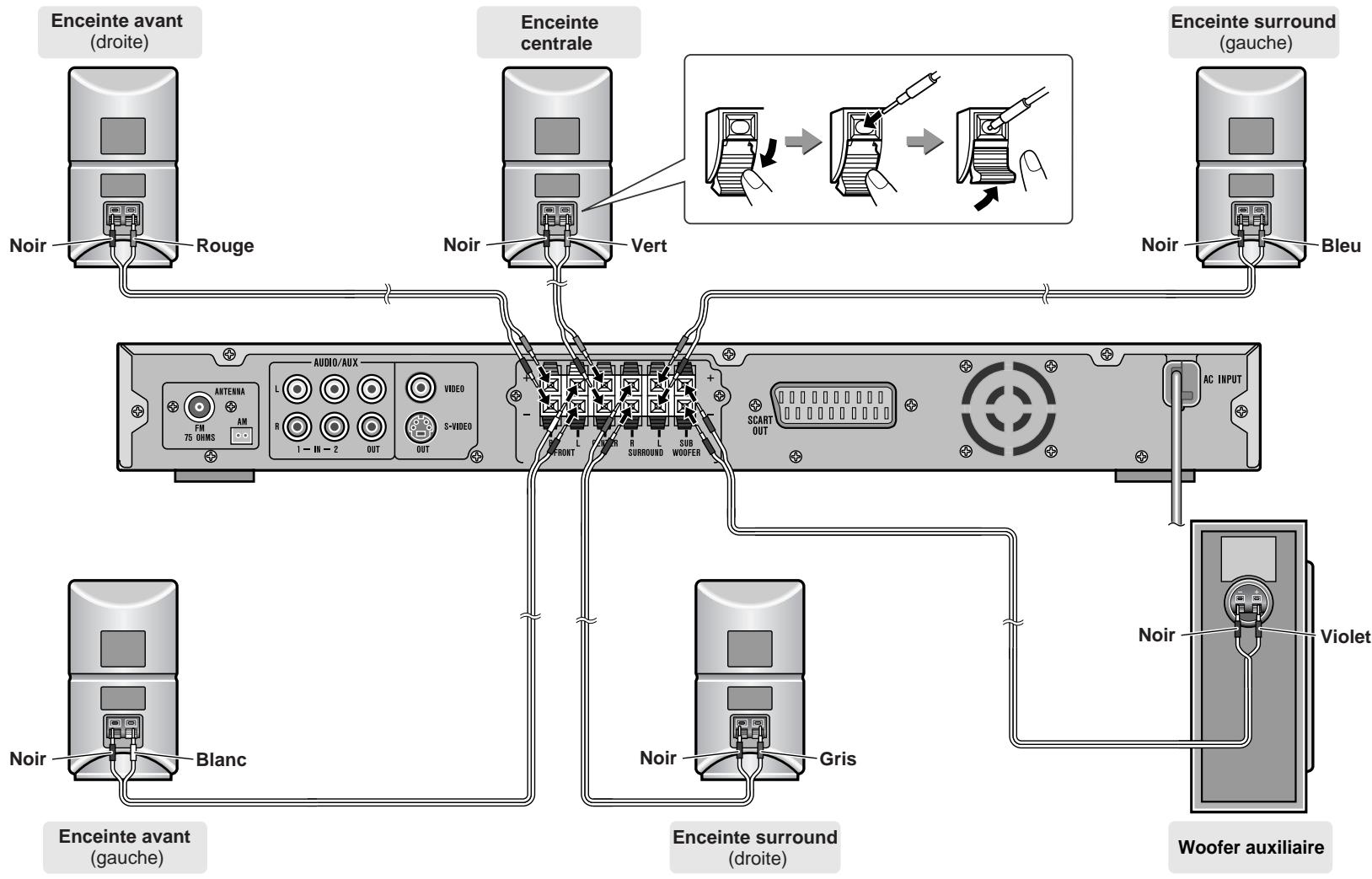

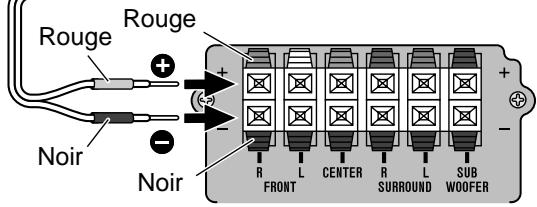

Raccordement des enceintes .....11, 12

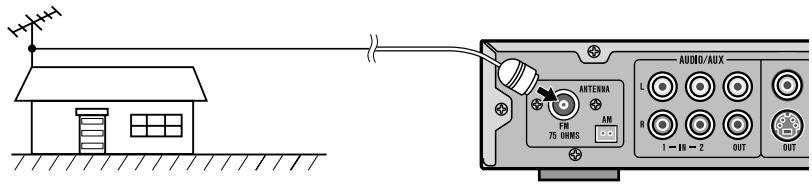

Raccordement des antennes ....12

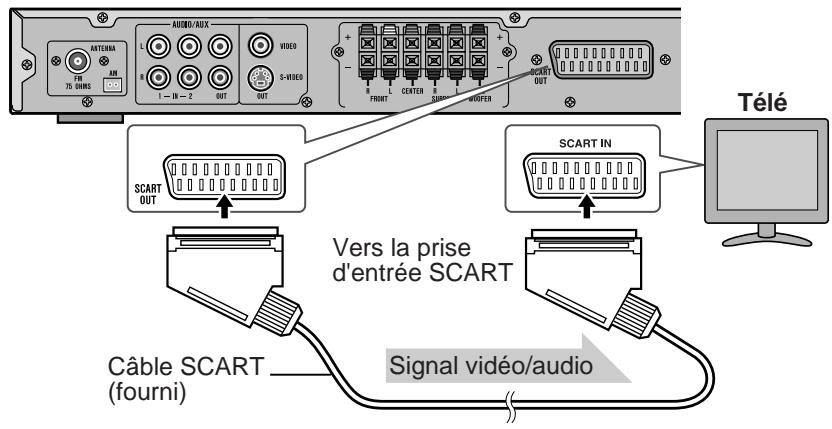

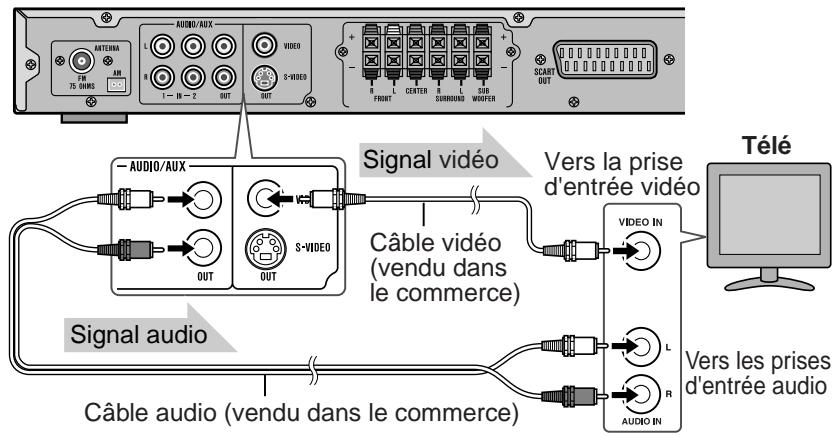

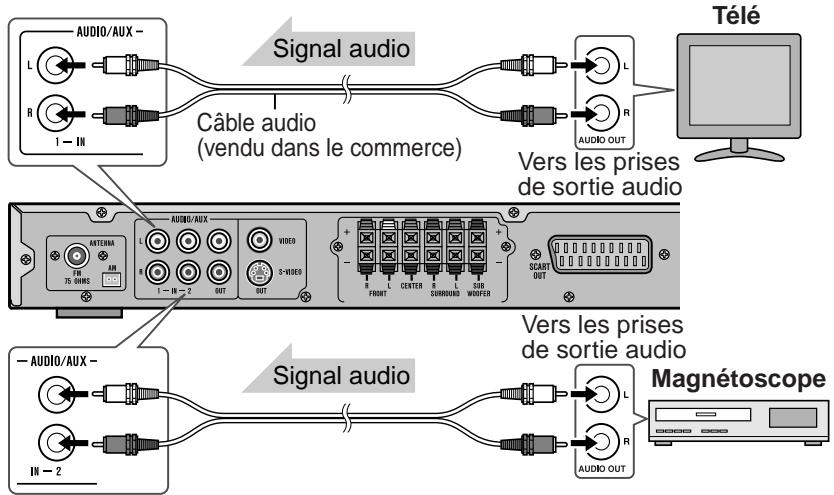

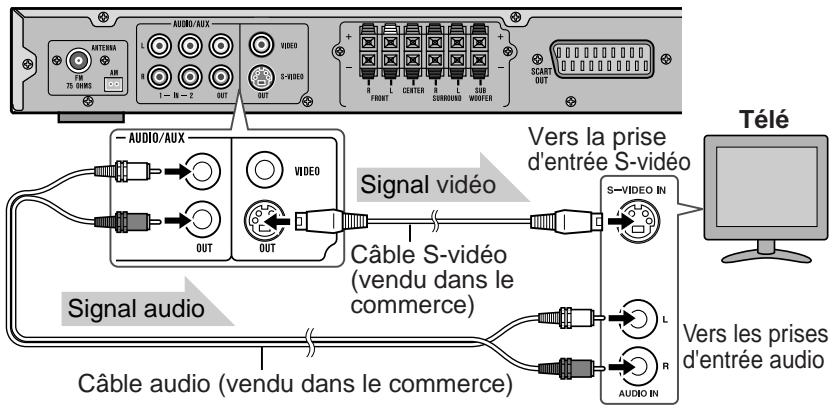

Raccordement aux téléviseurs, magnétoscopes, etc. .....13, 14

■ Avant l'utilisation

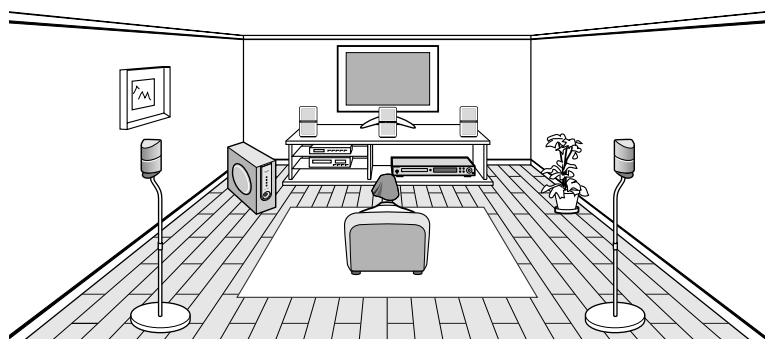

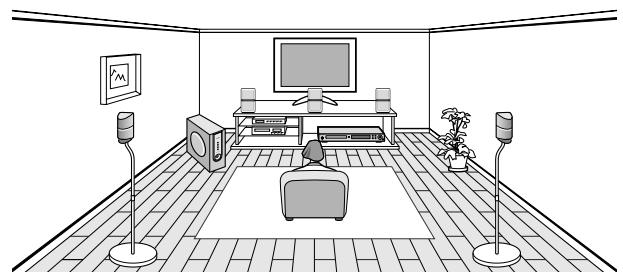

Mise en place du système .....15

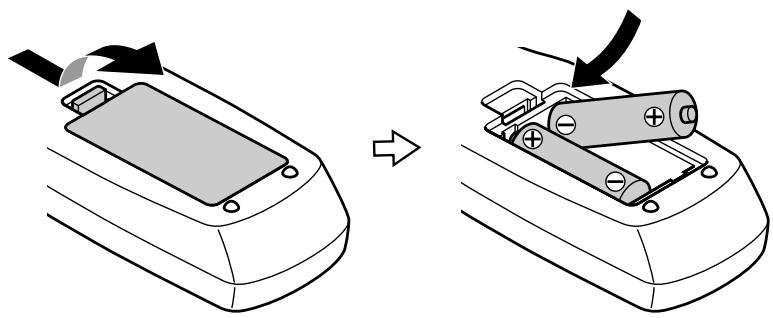

Mise en place des piles 16

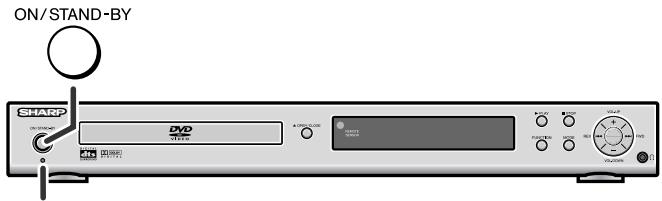

Mise sous tension 16

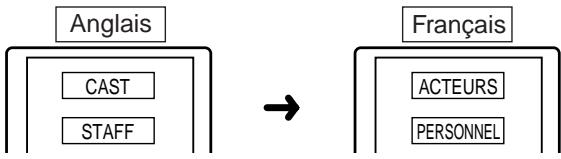

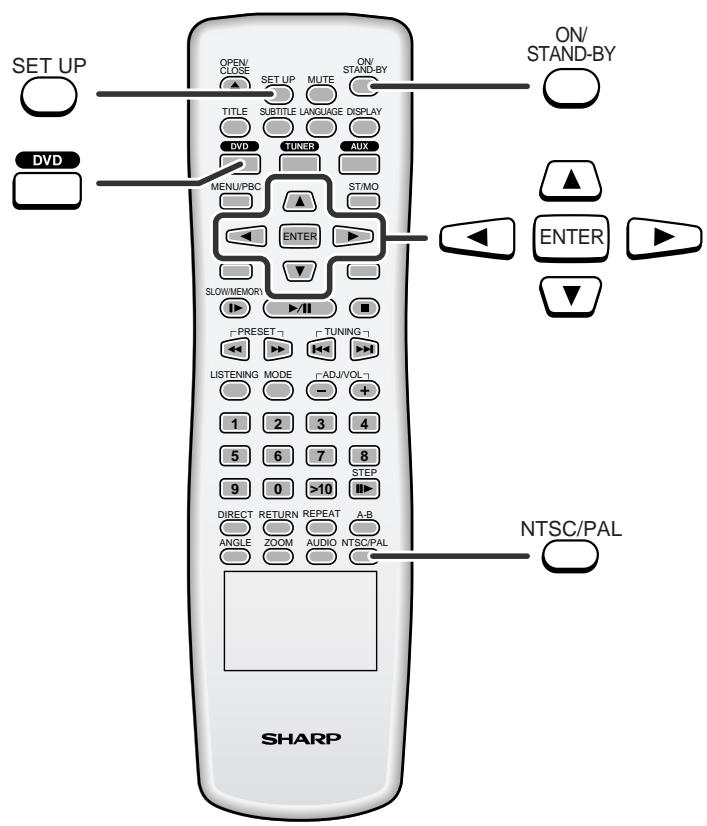

Changement du menu de configuration 17 - 21

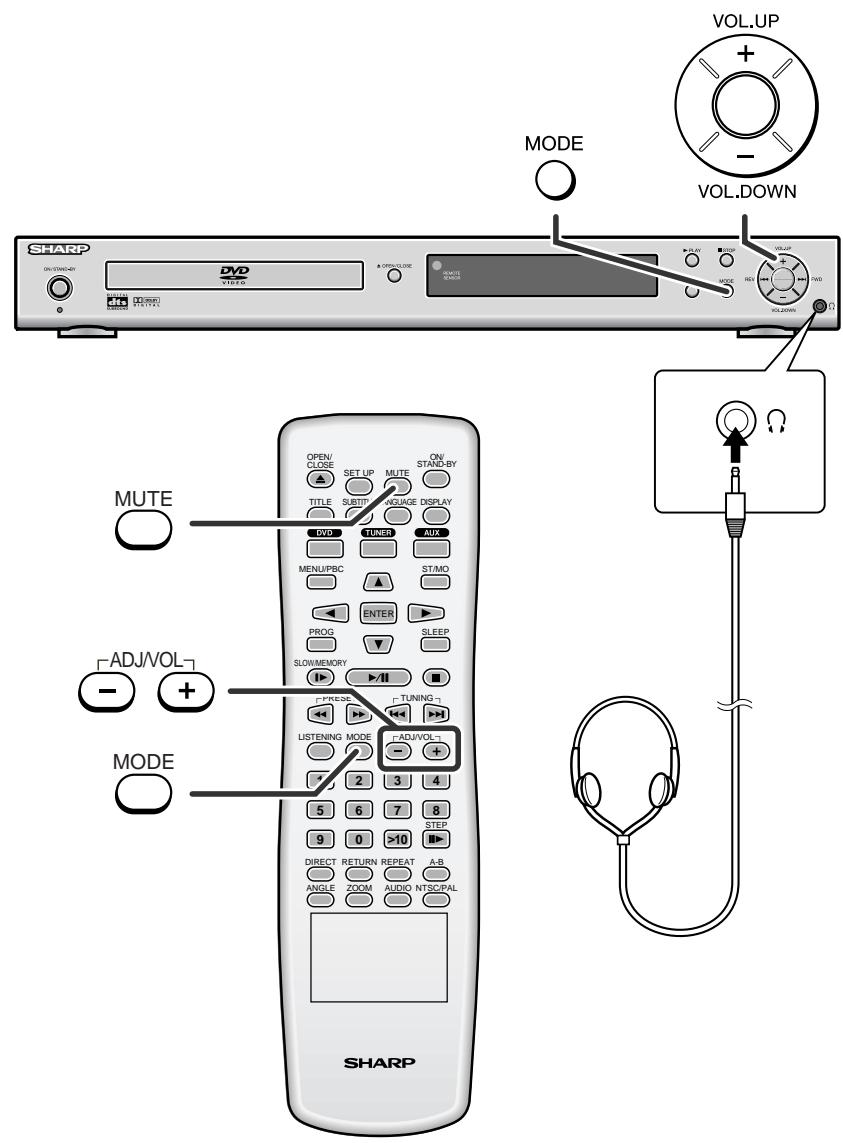

Commande générale ....22

■ Fonctionnement de DVD

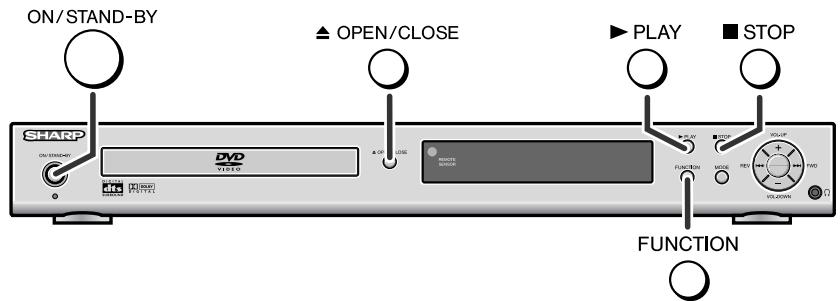

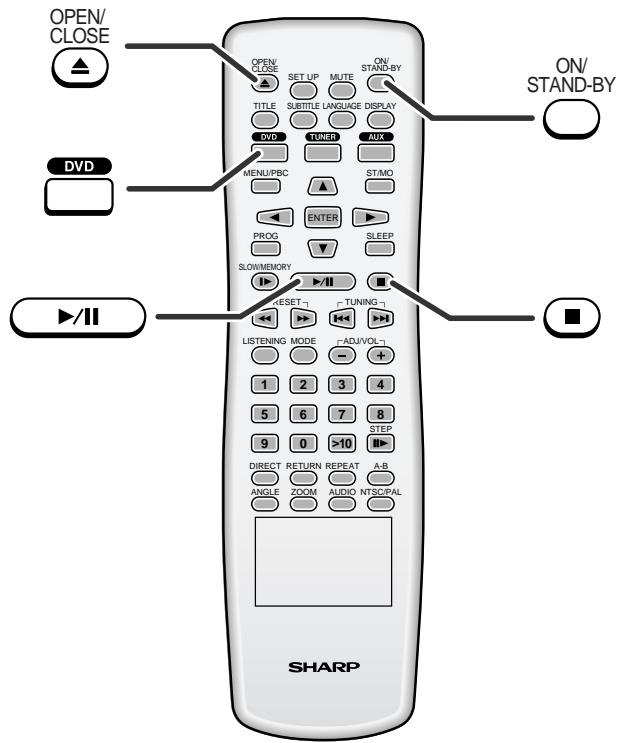

Lecture DVD

Lecture 23,24

Pour reprendre la lecture après l'arrêt (lecture par reprise) .....24

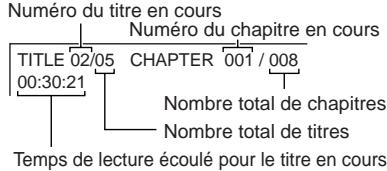

Voyants d'opération en mode DVD 24

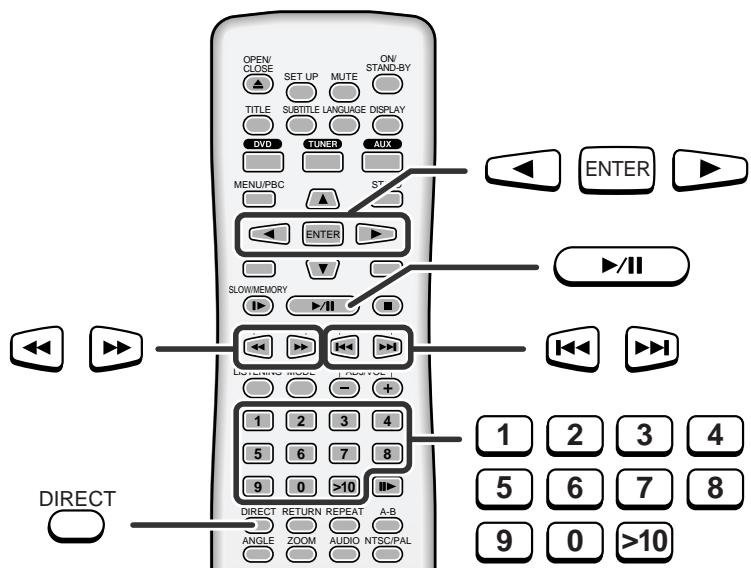

Fonctionnement de base

Pour localiser le début d'un chapitre (plage) (saut) .....25

Avance rapide/inversion (recherche) 25

Pour déclencher la lecture à partir d'un point souhaité (lecture directe) .....26

Opération utile

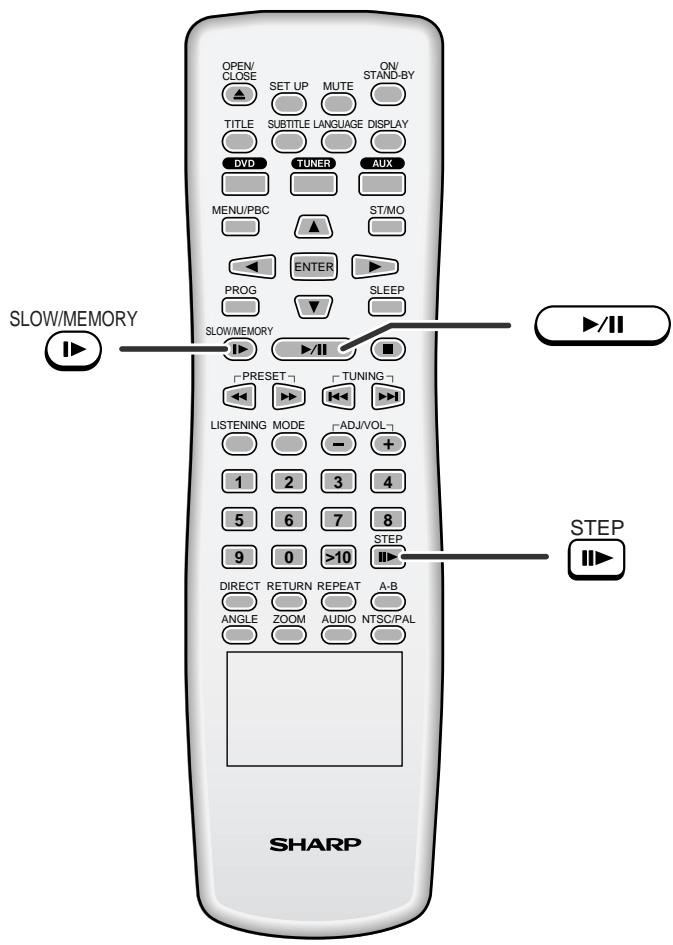

Image fixe/avance image 27

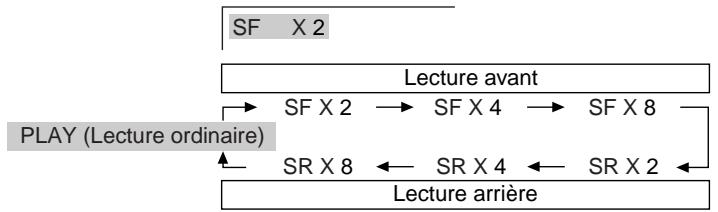

Ralenti 27

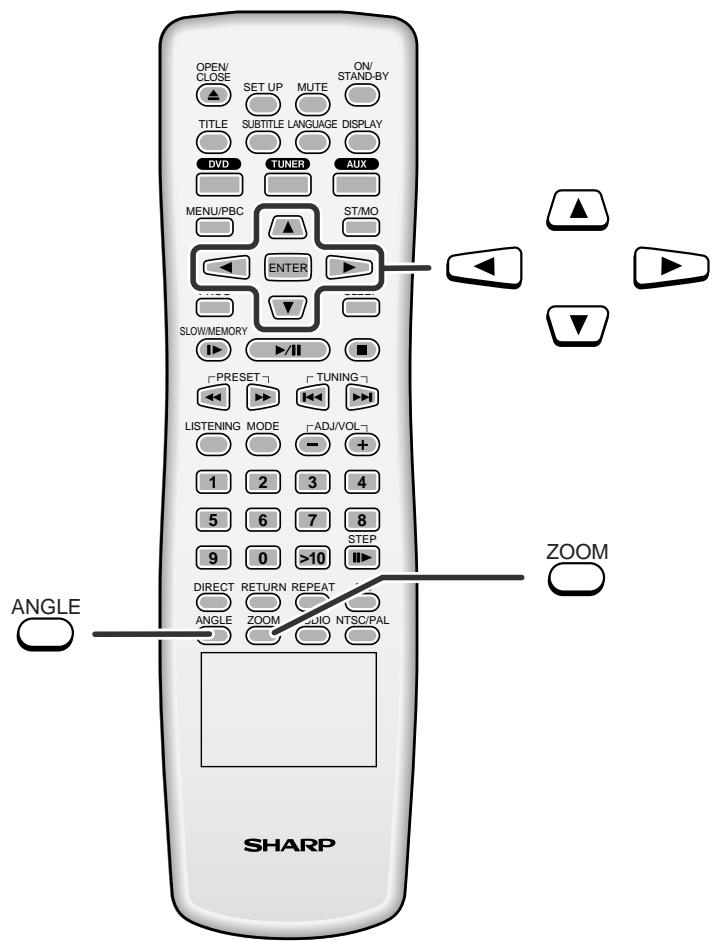

Pour changer l'angle 28

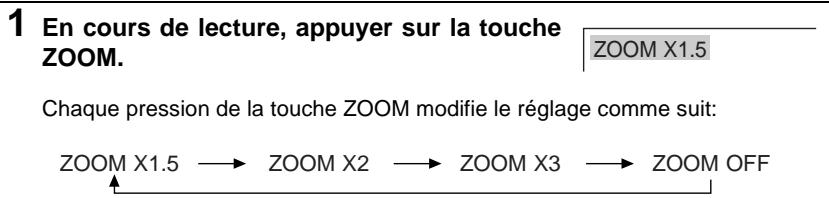

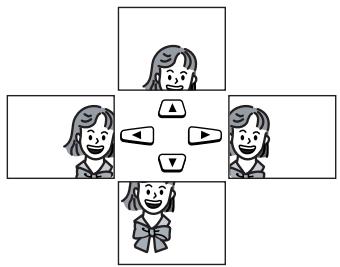

Pour agrandir une image (zoom avant) 28

Pour répéter la lecture (répétition) .....29

Pour répéter la lecture entre deux points spécifiés (répétition A-B) .....30

Pour sélectionner un titre sur le menu d'accueil du disque ....30

Pour sélectionner la langue pour le sous-titre et le dialogue dans

le menu de disque ....30

Page

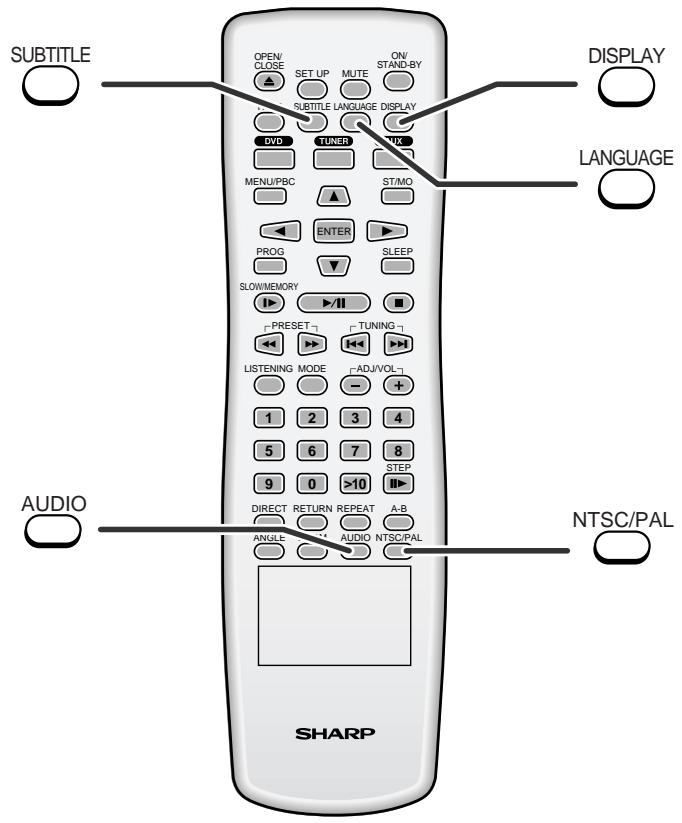

Divers réglages

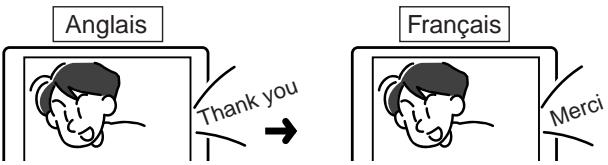

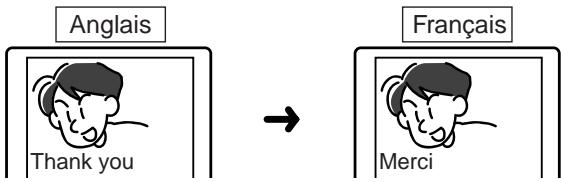

Pour changer la langue de sous-titrage ....31

Pour changer la langue de dialogue (sortie audio) ....31

Pour changer le type de téléviseur ....32

Pour changer le canal audio ....32

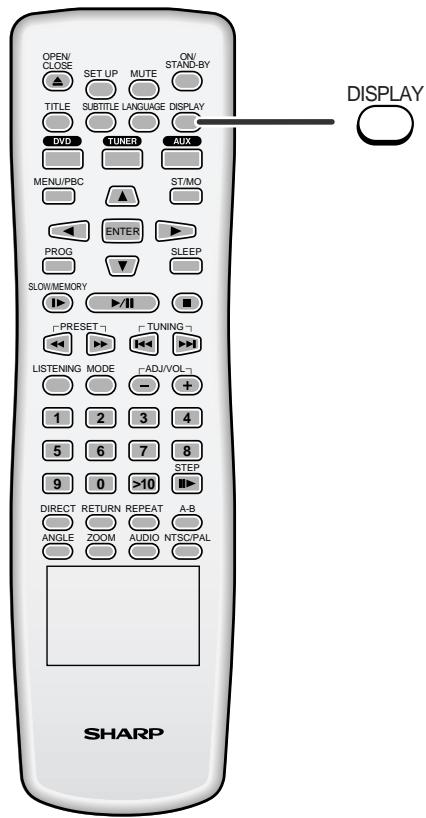

Pour modifier l'affichage sur l'écran 32

■ Fonctionnement de CD vidéo et Super vidéo CD

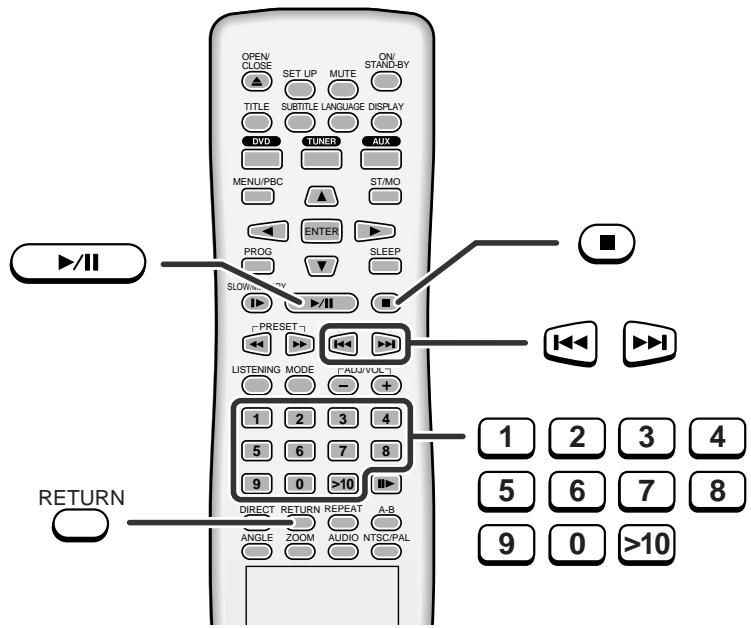

Lecture de CD vidéo et de Super vidéo CD

Lecture du CD vidéo (Super vidéo CD) avec P.B.C. 33

Lecture sans activation de la fonction de contrôle de la lecture .....34

Pour déclencher la lecture à partir d'un point souhaité (lecture directe) .....34

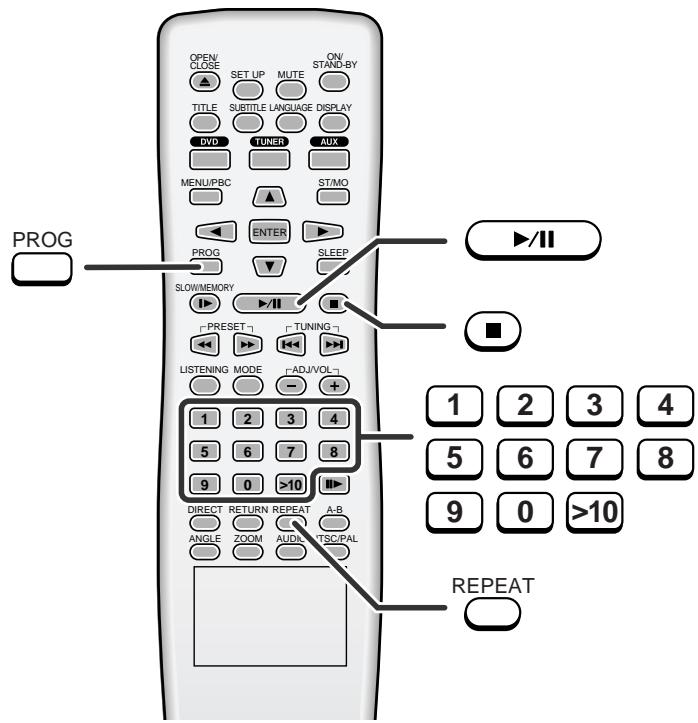

■ Fonctionnement de CD, CD-R et CD-RW

Fonctionnement de CD

Pour la lecture dans un ordre souhaité

(lecture des morceaux programmés)....35

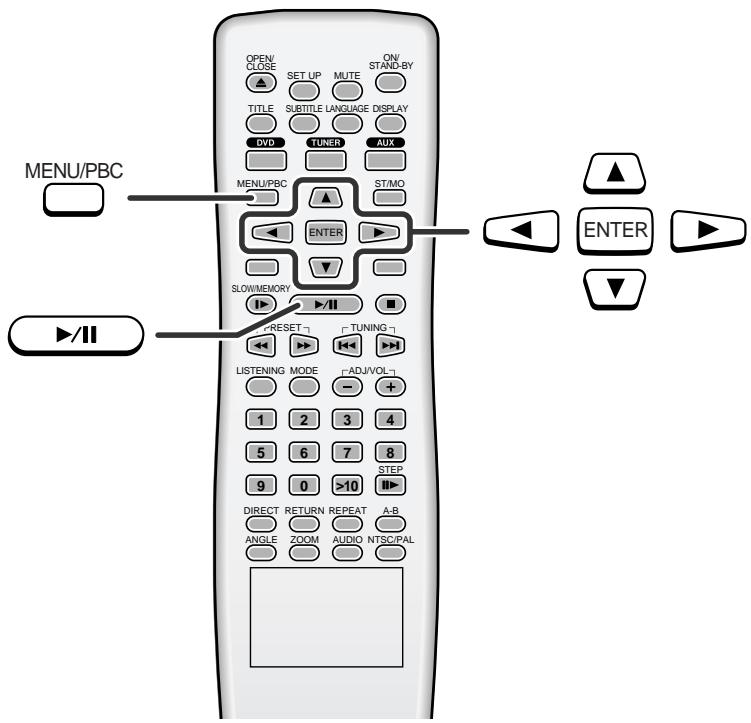

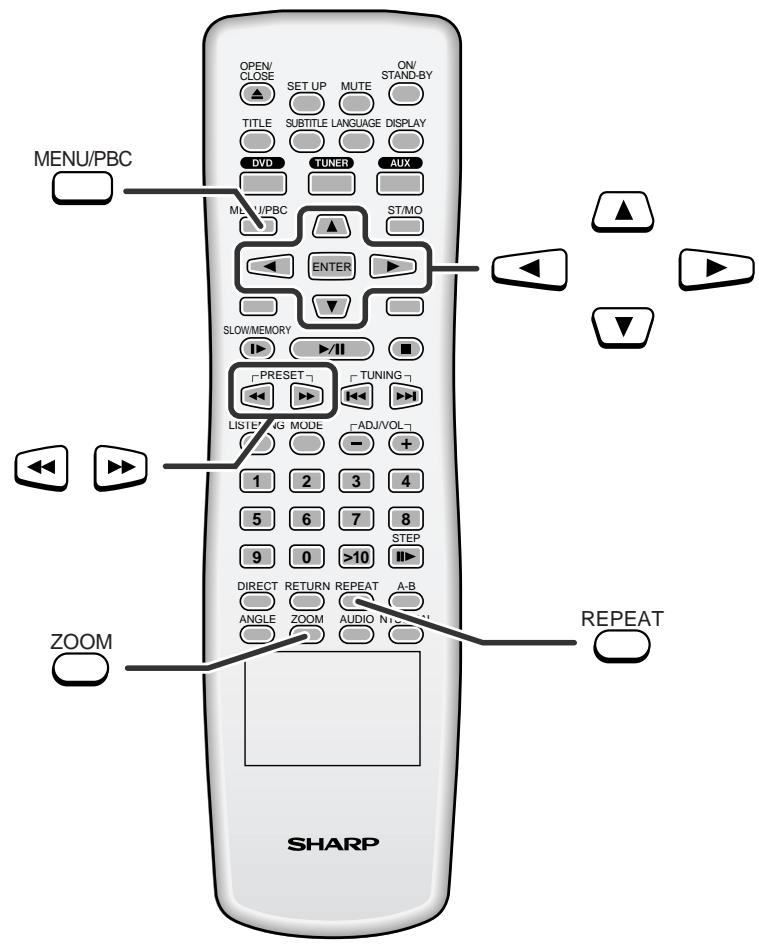

Fonctionnement de disques MP3 et JPEG

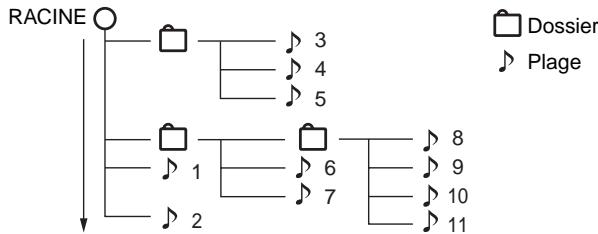

Lecture sur l'écran de menu MP3....36, 37

Fonction de zoom 38

Rotation de l'image 38

■ Fonctionnement du tuner

Écoute de la radio ....39, 40

■ Fonctions avancées

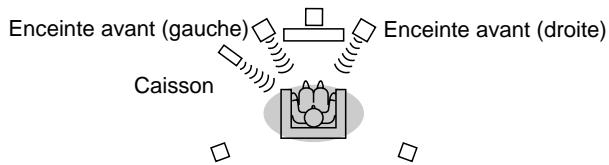

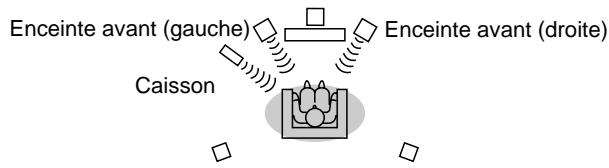

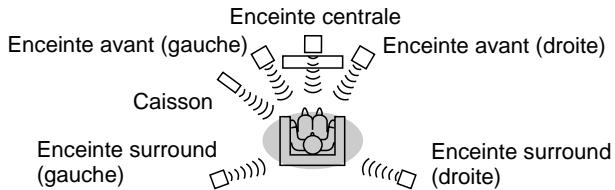

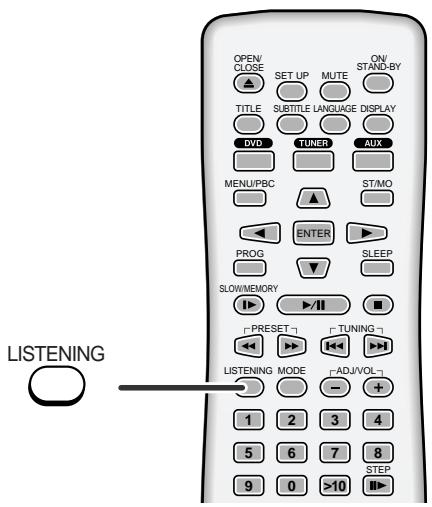

Profiter de divers sons ....43, 44

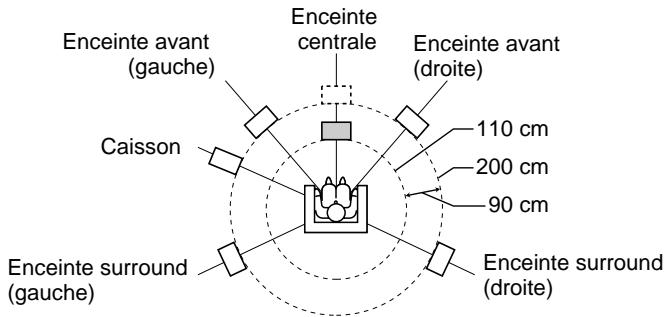

Réglage du temps de délai/niveau d'enceinte .....45, 46

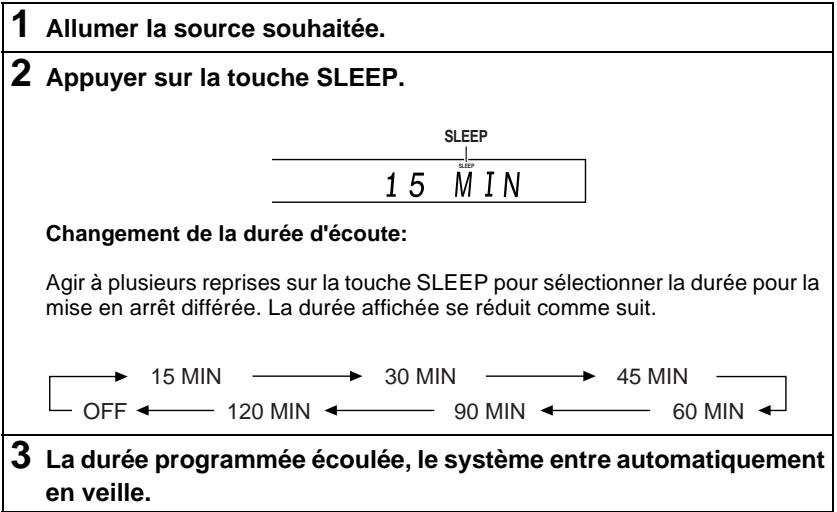

Mise en arrêt différée ....47

■ Références

Voyants d'erreur et leur message 48

Dépannage 49,50

Entretien ....51

Fiche technique ....51, 52

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Accessoires

Vérifier que les accessoires ci-dessous sont présents dans l'emballage.

Télécommande × 1	Pile "AA" (UM/SUM-3, R6, HP-7 ou équivalent) × 2		Câble SCART × 1	Blanc et noir(pour enceinte avant gauche)environ 5 m	Vert et noir(pour enceinte centrale)environ 5 m	Rouge et noir(pour enceinte avant droite)environ 5 m
Antenne FM × 1		Cadre-antenne PO × 1		Violet et noir(pour woofer auxiliaire)environ 5 m	Bleu et noir(pour enceinte surround gauche)environ 15 m	Gris et noir(pour enceinte surround droite)environ 15 m
				Cordon de raccordement d'enceinte × 6

Note:

Le système est livré seulement avec les accessoires ci-dessus.

Accessoires en option

Utiliser des accessoires optionnels spécifiés pour assurer le bon fonctionnement de ce produit. Pour la mise en place des enceintes, lire les instructions fournies avec les pieds ou les supports.

PIEDS ENCEINTES SATELLITES	SUPPORT MURAL POUR ENCEINTES
Modèle: AD-AT11ST	Modèle: AD-AT10SA

Notes :

• Les illustrations peuvent différer légèrement des accessoires en option.
• Certains des accessoires ci-dessus ne sont pas livrés avec l'appareil selon la région.

Précautions

■ Général

- Vérifier que l'appareil est installé dans un lieu bien aéré et qu'il est dégagé de tous côtés (pas d'obstacle à moins de 10 cm de l'appareil). Il doit y avoir 15 cm d'espace libre au-dessus de l'appareil.

• Installer l'appareil sur un socle stable, horizontal et exempt de vibrations.
• Mettre l'appareil à l'abri du soleil, du champ magnétique, de la poussière excessive ou de l'humidité. On l'écartera aussi d'un appareil électronique (ordinateur domestique, télécopieur, etc.) qui provoquerait des parasites.
• Ne rien placer sur l'appareil.
• Mettre l'appareil à l'abri de l'humidité, de la chaleur excessive (supérieure à 60°C) ou du froid excessif.
• Si l'appareil ne fonctionne pas correctement, on le débranchera et rebranchera. On le rallumera ensuite.
• En cas d'orage, débrancher l'appareil.
• Débrancher le cordon d'alimentation en le tenant par la fiche pour ne pas abîmer les fils internes.

• Ne pas ôter l'enveloppe, on s'exposera à la secousse électrique. Pour toute réparation interne, s'adresser au revendeur SHARP.
• Veiller à ne pas couvrir les ouvertures de ventilation de journaux, de nappes, de rideaux, etc.

• Éviter de placer sur l'appareil une bougie qui brûle.
• Il faut traiter une pile usée selon la réglementation environnementale.
• L'appareil a été conçu pour l'usage par temps modéré.
• Utiliser ce produit dans une plage de température comprise entre 5°C et 35°C.

Avertissement :

Respecter la tension spécifiée sur l'appareil. Une tension plus élevée peut être dangereuse et peut causer un incendie ou tout autre accident. Sharp ne sera pas tenu responsable de tout dommage résultant de non-respect de la tension spécifiée.

■ Commande de volume

Le niveau sonore réel dans un réglage donné dépend de divers éléments : rendement des enceintes, lieu d'écoute, etc. Éviter une augmentation brusque du volume. Elle se produit, par exemple, lors de la mise sous tension avec un réglage du volume élevé. Éviter aussi une longue écoute à niveau élevé.

Description de disques

■ Disques ne pouvant pas être reproduits

• DVD sans le code de région "2" ou "ALL".
• DVD selon le système SECAM
• DVD-ROM
• DVD-RAM
• DVD-audio
• CDG
• CDV
• SACD

- CD photo

- CD-ROM

- Disques enregistrés sous formats spéciaux, etc.

• Les disques ci-dessus ne peuvent pas être reproduits. Ou bien aucun son ne sera entendu, ou aucune image n'apparaîtra à l'écran.
• Une lecture erronée peut endommager les enceintes ou l'ouïe lors d'une écoute au casque à volume élevé.
• On ne peut pas reproduire les disques fabriqués illégalement.

Notes :

• S'il s'agit d'un disque rayé, encrassé ou mis à l'envers, la lecture n'est pas assurée. Se reporter à "Entretien des disques DVD/CD (page 51)" et nettoyer le disque.
• Éviter d'utiliser des disques au format spécial (cœur ou octogone) qui risquent de s'éjecter en cours de rotation. On risque de se blesser.

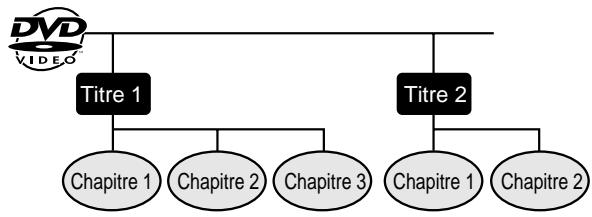

■ Titre, chapitre et plage

Le DVD est composé de "titres" et de "chapitres". Si le disque contient deux films ou plus, le "titre" représente un film. Le titre est subdivisé en "chapitres".

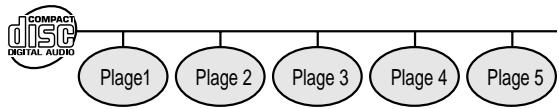

Le CD audio est composé de "plages".

Une "plage" représente un morceau de musique sur CD audio.

Certains disques ne portent pas de numéros pour titres, chapitres ou plages.

■ Icônes sur DVD

Vérifier les icônes de la pochette de DVD avant de reproduire les disques.

Affichage		Descriptions
Code de région (numéro de zone utilisable)		Les disques DVD portent des codes de région qui indiquent dans quels pays ils peuvent être reproduits. Ce système peut reproduire des disques portant le code "2" ou "ALL".
Format utilisé sur le DVD		Pour adopter le format vidéo au téléviseur connecté ("écran large" ou "format 4:3").
4:3	Enregistré en 4:3.
	On peut visionner une image large sur un téléviseur à écran large et une image letter-box sur l'écran 4:3.
	On peut visionner une image large sur un téléviseur à écran large et une image coupée en 4:3 sur l'écran 4:3.
Type de sous-titres enregistrésExemple:1: Anglais2: Français		Langues de sous-titrage enregistrées.On peut spécifier une langue de son choix pour le sous-titrage au moyen de la touche SUBTITLE.
Nombre d'angles de prise de vue		Nombre des angles de prise de vue enregistrés sur le DVD.On peut spécifier un angle souhaité avec la touche ANGLE.
Nombre de pistes audio et des systèmes d'enregistrement audioExemple:1: Original(DTS 5.1 Surround)2: Anglais (Dolby Digital 5.1 Surround)		Indique le nombre des pistes audio et des systèmes d'enregistrement audio.On peut changer les pistes audio du DVD au moyen de la touche LANGUAGE.Le nombre des pistes audio et des systèmes d'enregistrements varient selon le DVD. Consulter le manuel de DVD.

Affichage		Descriptions
Code de région (numéro de zone utilisable) [IMAGE]		Les disques DVD portent des codes de région qui indiquent dans quels pays ils peuvent être reproduits. Ce système peut reproduire des disques portant le code "2" ou "ALL".
Format utilisé sur le DVD		Pour adopter le format vidéo au téléviseur connecté ("écran large" ou "format 4:3").
4:3	Enregistré en 4:3.
16:9 LB	On peut visionner une image large sur un téléviseur à écran large et une image letter-box sur l'écran 4:3.
16:9 PS	On peut visionner une image large sur un téléviseur à écran large et une image coupée en 4:3 sur l'écran 4:3.
Type de sous-titres enregistrésExemple:1: Anglais2: Français		Langues de sous-titrage enregistrées.On peut spécifier une langue de son choix pour le sous-titrage au moyen de la touche SUBTITLE.
Nombre d'angles de prise de vue [IMAGE]		Nombre des angles de prise de vue enregistrés sur le DVD.On peut spécifier un angle souhaité avec la touche ANGLE.
Nombre de pistes audio et des systèmes d'enregistrement audioExemple:1: Original(DTS 5.1 Surround)2: Anglais (Dolby Digital 5.1 Surround)		Indique le nombre des pistes audio et des systèmes d'enregistrement audio.On peut changer les pistes audio du DVD au moyen de la touche LANGUAGE.Le nombre des pistes audio et des systèmes d'enregistrements varient selon le DVD. Consulter le manuel de DVD.

La liste ci-dessous indique les pays couverts par le code de région 2.

République hellénique	pays et régions
Albanie	République d'Albanie
Andorre	Principauté d'Andorre
Autriche	République d'Autriche
Bahreïn	État de Bahreïn
Belgique	Royaume de Belgique
Bosnie-Herzégovine	République de Bosnie-Herzégovine
Bulgarie	République de Bulgarie
Channel Islands	*Îles Anglo-Normandes
Croatie	République de Croatie
Chypre	République de Chypre
Cesko	République tchèque
Danemark	Royaume du Danemark
Égypte	République arabe d'Égypte
Faeroe Islands	*Îles de Faeroe
Finlande	République de Finlande
France	République française
Allemagne	République fédérale d'Allemagne
Gibraltar	*Gibraltar
Grèce	République hellénique
Greenland	*Groenland
Hongrie	République de Hongrie
Islande	République d'Islande
Iran	République islamique d'Iran
Irak	République d'Irak
Irlande	Irlande
Île de Man	*Île de Man
Israël	État d'Israël
Italie	République italienne
Japon	Japon
Jordanie	Royaume hachémite de Jordanie
Koweït	État du Koweït

Nom	pays et régions
Liban	République libanaise
Lesotho	Royaume du Lesotho
Liechtenstein	Principauté de Liechtenstein
Luxembourg	Grand-Duché de Luxembourg
Macédonie	République de Macédonie
Malte	République de Malte
Monaco	Principauté de Monaco
Pays-Bas	Royaume des Pays-Bas
Norvège	Royaume de Norvège
Oman	Sultanat d'Oman
Pologne	République de Pologne
Portugal	République portugaise
Qatar	État du Qatar
Roumanie	Roumanie
Saint-Marin	République de Saint-Marin
Arabie saoudite	Royaume d'Arabie saoudite
Slovaquie	République slovaque
Slovénie	République de Slovénie
Afrique du Sud	République d'Afrique du Sud
Espagne	Royaume d'Espagne
Svalbard and Jan Mayen Islands	*Îles de Svalbard et de Jan Mayen
Swaziland	Royaume du Swaziland
Suède	Royaume de Suède
Suisse	Confédération suisse
Syrie	République arabe syrienne
Turquie	République de Turquie
Al Imarat	Émirats arabes unis
Royaume-Uni	Royaume-Uni de Grande-Bretagne et d'Ir-lande du Nord
Vatican City State	État de la Cité du Vatican
Yémen	République du Yémen
Yougoslavie	République fédérative de Yougoslavie

* représente le nom des zones.

Informations générales

- Description de disques -

Commandes et voyants

■ Appareil principal (façade)

1. Touche marche/attente 16
2. Tiroir de disque 23
3. Touche d'ouverture/fermeture de tiroir de disque ..... 23
4. Capteur de télécommande 16
5. Touche de lecture ou de pause 23, 24
6. Touche d'arrêt 24
7. Voyant d'attente 16
8. Touche de fonction ..... 14, 23, 39
9. Touche de mode de niveau d'enceinte ..... 22, 46
10. Prise de casque 22

11. Touche de saut bas de chapitre (plage) ou d'accord bas .... 25, 39

1. Touches de volume haut et bas ou de réglage du niveau d'enceinte 22, 46

13. Touche de saut haut de chapitre (plage) ou d'accord haut .. 25, 39

14. Voyants d'enceinte 44

(1) Voyant de l'enceinte avant gauche

(4) Voyant de l'enceinte surround gauche

(2) Voyant de l'enceinte centrale

(5) Voyant de woofer auxiliaire

(3) Voyant de l'enceinte avant droite

(6) Voyant de l'enceinte surround droite

Page de référence

15. Voyant Dolby Pro Logic 44

16. Voyant de signal Dolby Digital 43

17. Voyant DVD 24

18. Voyant de pause 24

19. Voyant de lecture 24

20. Voyant de titre 26

21. Voyant de plage 34

22. Voyant de présélection de tuner 40

23. Voyant de chapitre 26

24. Voyant de programme 35

25. Voyant de mise en arrêt différée 47

26. Voyant de répétition 29

27. Voyant de répétition A - B 30

28. Voyant de signal DTS 43

29. Voyant de réception en stéréo (2 canaux) ou en FM stéréo . . .39, 43

30. Voyant de SVCD/VCD/CD 24

31. Voyant MP3 ou JPEG 24

1. Prise d'antenne de FM 75 ohms .....12
2. Prise de cadre-antenne PO .....12
3. Prises d'entrée audio 1/2 .....14
4. Prises de sortie audio .....13, 14
5. Prise de sortie vidéo .....13
6. Bornes d'enceinte .....11
7. Prise de sortie SCART ..... 13
8. Ventilateur de refroidissement ....8
9. Cordon d'alimentation ..... 14
10. Prise de sortie S-vidéo ..... 13

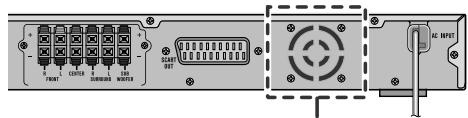

Ventilateur de refroidissement

Cet appareil est doté d'un ventilateur de refroidissement afin d'assurer le bon dégagement de la chaleur. Ne pas obstruer cette ouverture prévue à l'arrière.

Ventilateur de refroidissement

Attention :

• L'appareil chauffe pendant le fonctionnement. Ne pas toucher les zones chaudes pour longtemps. On risque une brûlure légère.
• Cet appareil est doté d'une fonction spéciale qui protège le circuit d'amplification. Si elle est activée, le son est coupé. On débranchera alors l'appareil et, 15 minutes après, on le rebranchera et rallumera.

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

■ Télécommande

Page de référence

1. Émetteur de télécommande ..... 16
2. Touche de menu de configuration .....17
3. Touche d'ouverture/fermeture de tiroir de disque .....23
4. Touche de sélection de sous-titre .....31
5. Touche de sélection de titre .....30
6. Touches de sélection d'entrée DVD/tuner/auxiliaire .....14, 23, 39
7. Touche de menu et marche/arrêt de contrôle de lecture .....30, 34, 36
8. Touches de curseur .....17
9. Touche de programme .....35 10. Touche de ralenti ou de mémoire de présélection .....27, 40 11. Touche d'inversion ou de présélection bas .....25, 40 12. Touche d'avance rapide ou de présélection haut .....25, 40 13. Touche de mode d'écoute surround/Stereo (2-ch) .....43 14. Touche de mode de niveau d'enceinte .....22, 46 15. Touche directe .....26 16. Touche de sélection d'angle .....28 17. Touche de retour .....33 18. Touche de zoom .....28, 38 19. Touche d'assourdissement .....22 20. Touche marche/attente .....16 21. Touche de sélection de langue .....31 22. Touche d'affichage .....32 23. Touche de sélection de FM stéréo/mono .....39 24. Touche d'entrée .....17 25. Touche de mise en arrêt différée .....47 26. Touche de lecture ou de pause .....23, 24 27. Touche d'arrêt .....24 28. Touche de saut haut de chapitre (plage) ou d'accord haut .....25, 39 29. Touche de saut bas de chapitre (plage) ou d'accord bas .....25, 39
10. 30. Touches de volume haut et bas ou de réglage du niveau d'enceinte .....22, 46 31. Touches de numéro directes .....26 32. Touche d'avance image .....27 33. Touche de répétition A - B .....30 34. Touche de sélection NTSC/PAL .....17, 32 35. Touche de répétition .....29 36. Touche de sélection audio .....32

Les touches portant la marque "☆" dans l'illustration ou mises en gras dans la liste ne se trouvent que sur la télécommande.

■ Enceintes avant/centrale/surround

Page de référence

1. Haut-parleur
2. Évent de baffle réflex
3. Bornes d'enceinte .....11
4. Trou pour les pieds ou les supports .....3

■ Woofer auxiliaire

Page de référence

1. Évent de baffle réflex
2. Woofer
3. Bornes d'enceinte ....11

Les façades des enceintes sont amovibles :

Veiller à ce que rien ne se heurte contre le diaphragme lorsqu'on retire la façade.

■ Fonctions des enceintes

Enceinte avant :

Reproduit le son des deux canaux (mode stéréo) ou le son surround avant.

Enceinte centrale :

Reproduit le son surround central.

Enceinte surround :

Reproduit le son surround arrière.

Woofer auxiliaire :

Reproduit les graves.

(Pour la mise en place des enceintes, voir la page 15.)

Notes :

• Ne rien placer ou laisser pénétrer dans l'évent de baffle réflex.
• Les enceintes avant et centrale sont magnétiquement blindées.

Raccordement des enceintes

Les bornes d'enceinte prévues sur l'appareil principal et sur les enceintes et les fils d'enceinte se distinguent par leur couleur.

Raccorder les enceintes et l'appareil en respectant leur couleur.

(Pour la mise en place des enceintes, voir la page 15.)

■ Branchement des fils d'enceinte

Pendant le raccordement des enceintes, laisser l'appareil débranché.

Raccorder les fils aux enceintes puis sur l'appareil. Cela supprime le court-circuit entre les bornes ⊕ et ⊖.

1 Raccorder les fils aux enceintes.

2 Raccorder les fils à l'appareil principal.

Attention :

• Les enceintes livrées avec HT-CN400DVH ont été conçues exclusivement pour HT-CN400DVH. Les enceintes livrées avec HT-CN500DVH sont pour HT-CN500DVH. Ne pas raccorder les enceintes pour HT-CN400DVH ou HT-CN500DVH à d'autres équipements. Éviter aussi de raccorder d'autres enceintes à HT-CN400DVH ou HT-CN500DVH. Il peut se produire un mauvais fonctionnement.
• Respecter les polarités ⊕ et ⊖ et la droite et la gauche des enceintes. (L'enceinte droite signifie celle située à droite en se plaçant en face de l'appareil.)
• Ne pas laisser se toucher les fils dénudés des enceintes.
• Éviter de monter (ou s'asseoir) sur les enceintes. On risque de se blesser en tombant.
• Ne pas court-circuiter les fils. Si l'appareil est sous tension, il peut se produire un mauvais fonctionnement.
• Pour déconnecter les fils d'enceinte, débrancher l'appareil et retirer ensuite les fils de l'appareil.

Raccordement des antennes

Antenne FM fournie :

Raccorder l'antenne FM à la prise FM 75 OHMS et diriger l'antenne FM vers la direction qui assure la meilleure réception.

Cadre-antenne PO fourni :

Raccorder le cadre-antenne PO à la prise AM. Positionner le cadre-antenne de façon à assurer la meilleure réception. Placer le cadre-antenne PO sur un meuble ou une étagère ou le visser sur une lampe ou au mur (vis non fournies).

Note :

Éloigner l'antenne de l'appareil ou du cordon d'alimentation pour assurer une meilleure réception.

Mise en place du cadre PO :

< Montage >

< Fixation au mur >

Antenne extérieure FM :

Pour obtenir une meilleure réception, utiliser une antenne extérieure FM. S'adresser au revendeur.

Antenne extérieure FM

Raccordement aux téléviseurs, magnétoscopes, etc.

Attention :

• Éteindre tous les équipements avant d'entamer ce raccordement.
• Éviter de raccorder à la fois un téléviseur et un magnétoscope à la prise SCART OUT, S-VIDEO OUT et VIDEO OUT. L'appareil ne supporte qu'une seule connexion.

Réglage de la sortie vidéo

Selon qu'on utilise la prise SCART OUT ou S-VIDEO, changer la sortie vidéo. Voir page 20 pour plus de détails.

■ Raccordement à un téléviseur doté d'une prise SCART

■ Raccordement à un téléviseur doté d'une prise d'entrée S-vidéo

■ Raccordement à un téléviseur doté d'une prise d'entrée vidéo

■ Raccordement audio aux téléviseurs ou magnétoscopes

On peut profiter de l'effet surround de téléviseurs ou de magnétoscopes en les raccordant à cet appareil.

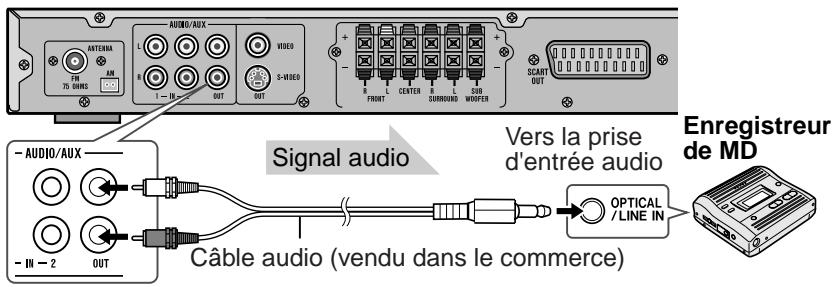

■ Raccordement audio aux autres équipements

Notes :

• Modifier l'entrée du téléviseur selon la prise utilisée.
• Ne pas insérer un élément (magnétoscope, etc.) entre la télé et cet appareil. L'image risque d'être distordue.
• Se reporter au manuel qui accompagne l'équipement à raccorder.
• Bien enficher les câbles pour éviter une image floue ou parasitée.

Pour écouter le téléviseur ou le magnétoscope via cet appareil :

Agir à plusieurs reprises sur la touche AUX pour sélectionner l'entrée audio souhaitée.

Afficheur de l'appareil

• Pour le téléviseur, sélectionner "AUX 1 IN".
• Pour le magnétoscope, sélectionner "AUX 2 IN".
• Ou appuyer sur la touche FUNCTION de l'appareil principal.

■ Branchement du cordon d'alimentation

Après avoir vérifié tous les raccordements, brancher l'appareil sur secteur.

Débrancher l'appareil en période de non-utilisation prolongée.

Mise en place du système

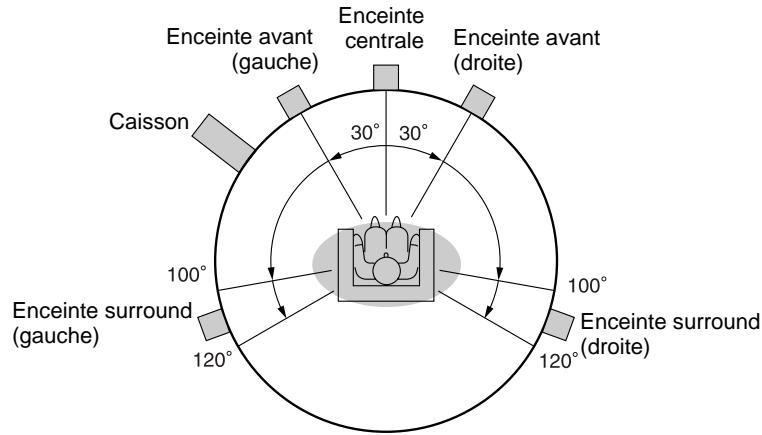

■ Positionnement des enceintes

Le meilleur effet surround s'obtient en plaçant les enceintes à une même distance de l'auditeur.

Il est recommandé de positionner les enceintes comme suit.

Note :

Si on n'arrive pas à placer les enceintes à une distance égale, passer à "Réglage du temps de délai" (voir page 45).

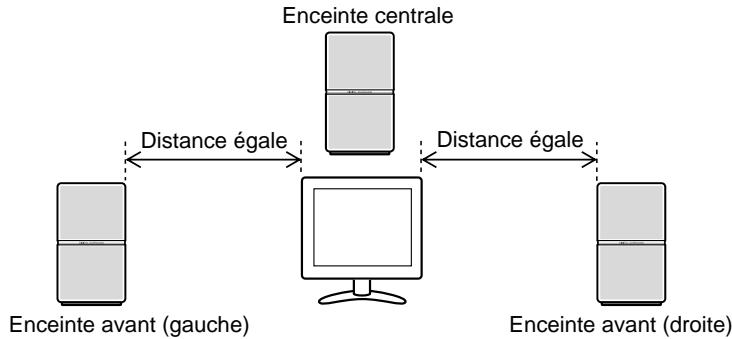

Image d'installation :

Les pieds et les supports pour les enceintes sont disponibles en option (voir page 3). Se reporter à leur notice pour le montage.

• Placer le téléviseur juste au milieu entre les enceintes avant.
• Il est conseillé de placer l'enceinte centrale à proximité du téléviseur.
• Placer les enceintes surround à une hauteur un peu plus élevée que l'auditeur.
• Le woofer auxiliaire vibre pendant la reproduction des basses. On le placera sur une place stable et robuste.
• Le caisson reproduit les graves. Partout à sa place.

■ Enceintes magnétiquement blindées

Magnétiquement blindées, les enceintes avant et centrale peuvent être placées à côté ou à proximité du téléviseur. Toutefois, la décoloration peut se produire selon le type du téléviseur.

S'il se produit une altération des couleurs...

Éteindre le téléviseur (avec le commutateur marche/arrêt).

15 à 30 minutes plus tard, rallumez le téléviseur.

Si les couleurs restent toujours altérées...

Éloignez les enceintes du téléviseur.

Pour plus de détails, reportez-vous au manuel fourni avec le téléviseur.

Remarque :

Les enceintes et le caisson de basses auxiliaire ne sont pas magnétiquement blindés.

Mise en place des piles

1. Retirez le couvercle.

2. Installez les piles fournies en respectant les polarités indiquées dans le compartiment à piles.

Pour insérer ou retirer les piles, poussez-les vers les bornes ⊖.

3. Refermez le compartiment.

Précautions à prendre :

• Remplacez toutes les piles en même temps par des piles neuves.
• Ne mélangez pas des piles neuves et usagées.
• Pour éviter tout dommage dû à une fuite, retirez les piles en cas de non-utilisation prolongée.

Attention:

• Éviter d'utiliser des piles rechargeables (pile nickel-cadmium, etc.).
• La mauvaise installation des piles peut entraîner un mauvais fonctionnement de l'appareil.

Notes:

• Remplacer les piles si la distance télécommandable est réduite ou si le fonctionnement est irrégulier. Se procurer 2 piles au format "AA" (UM/SUM-3, R6, HP-7 ou équivalent).
• Avec un chiffon doux, nettoyer régulièrement l'émetteur de la télécommande et le capteur de l'appareil.
• Une forte lumière frappant le capteur gênera le fonctionnement. Modifier l'éclairage ou changer l'orientation de l'appareil.
• Mettre la télécommande à l'abri de l'humidité, la chaleur, le choc et les vibrations.

Mise sous tension

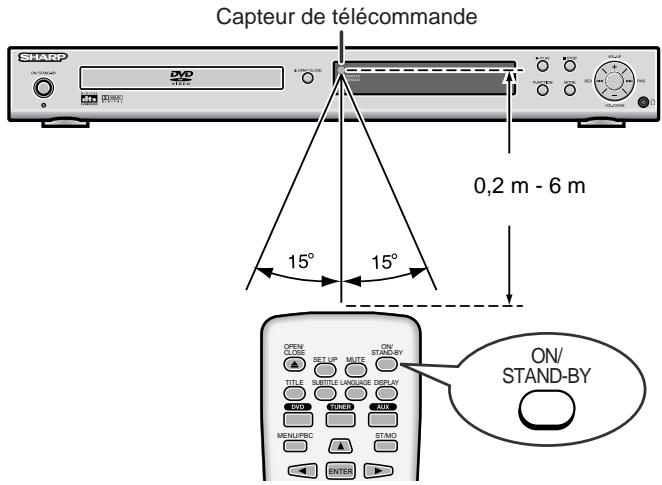

■ Essai de la télécommande

Vérifier la télécommande après avoir fait correctement tous les raccordements (voir pages 11 - 14).

Diriger la télécommande vers le capteur placé sur l'appareil.

La télécommande peut être utilisée dans le rayon illustré ci-dessous: Appuyer sur la touche ON/STAND-BY. Le système s'est allumé ? On peut maintenant écouter de la musique.

■ Pour allumer le système

Voyant d'attente

Appuyer sur la touche ON/STAND-BY.

Si l'appareil ne s'allume pas, vérifier le bon branchement du cordon d'alimentation.

Pour mettre l'appareil en attente :

Réappuyer sur la touche ON/STAND-BY.

Le voyant d'attente s'allume.

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

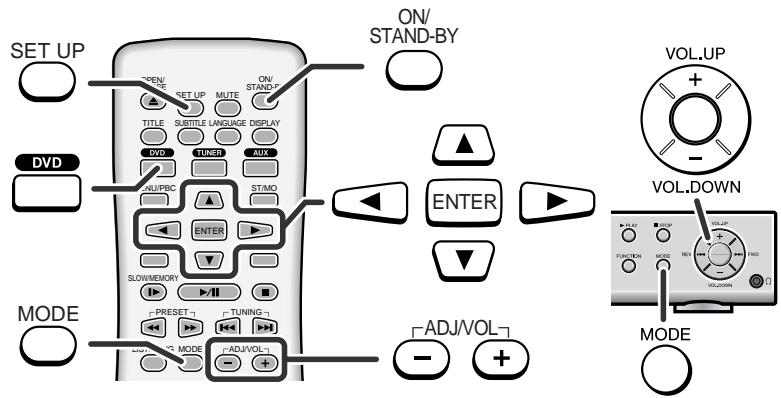

Changement du menu de configuration

Allumer le téléviseur et régler l'entrée sur "VIDEO 1", "VIDEO 2", etc.

1 Appuyer sur la touche ON/STAND-BY pour allumer le système.

• L'écran de démarrage apparaît.
• Le menu de démarrage n'apparaît pas lorsque l'entrée est réglée sur le mode disque. Appuyer sur la touche DVD.
• Si l'écran de démarrage est flou, agir à plusieurs reprises sur la touche NTSC/PAL pour changer le type de téléviseur.

2 Appuyer sur la touche SET UP.

3 Appuyer sur la touche ▲ ou ▼ pour sélectionner le menu et appuyer sur la touche ENTER.

Se reporter à la liste (pages 18 - 19) pour le menu de configuration.

4 Appuyer sur la touche ▲, ▼, ◀ ou ▶ pour changer le paramétrage et presser la touche ENTER.

• Se reporter à la liste (pages 18 - 19) pour les paramètres disponibles.
• Sélectionner "MAIN PAGE" et appuyer sur la touche ENTER. La page principale réapparaît.

5 Appuyer sur la touche SET UP.

• Le paramétrage est terminé.
• Pour changer d'autres paramètres, commencer par l'étape 2.

Notes:

• Pendant la lecture, le paramètre "PREFERENCES" ne peut pas être changé.
• Le réglage reste en mémoire même si l'appareil est mis en attente.
• La fonction de protection conserve les réglages mis en mémoire pendant plusieurs heures en cas de panne de courant ou de débranchement de l'appareil.

Menu de configuration	Paramètres utilisables (* indique le réglage par défaut.)			Descriptions
GENERAL SETUP		TV DISPLAY	NORMAL/PS NORMAL/LB * WIDE	Le mode de visionnage devra correspondre au type du téléviseur connecté. (Pour plus de détails, voir page 20.)
		TV TYPE	MULTI * NTSC PAL	Sélectionne le système couleur correct (norme de téléviseur) (pour plus de détails, voir page 20).
		VIDEO OUTPUT	S-VIDEO SCART *	Les signaux vidéo basculent selon le câble raccordé (pour plus de détails, voir page 20).
		OSD LANG	ENGLISH * FRENCH GERMAN ITALIAN SPANISH	On peut sélectionner une langue OSD (On Screen Display) pour l'écran de configuration ou de lecture.
		SCR SAVER	ON	Un écran de veille s'active.
			OFF *	L'écran de veille se désactive.
SPEAKER SETUP		CNTR DELAY	1 MS à 5 MS OFF *	Ajuster le temps de délai des enceintes (pour plus de détails, voir page 45).
		REAR DELAY	3 MS à 15 MS OFF *
		TEST TONE	ON OFF *	On peut vérifier le son des enceintes (pour plus de détails, voir page 46).
AUDIO SETUP		DYNAMIC (*1)	FULL *	Audio avec une gamme dynamique entièrement compressée.
			7/8 : 1/8	Audio avec une gamme dynamique partiellement compressée.
			OFF	Audio avec une gamme dynamique non-compressée.

(*1) Permet de sélectionner la compression de la gamme dynamique pour adapter la reproduction aux conditions d'écoute personnelles. Cette fonction est utilisable en lecteur DVD. Il arrive souvent que le son soit trop élevé ou trop bas au cours de la reproduction. Dolby Digital corrige automatiquement cet inconvénient grâce à la fonction de contrôle de la gamme dynamique.

FRANÇAIS

Changement du menu de configuration (suite)

Menu de configuration	Paramètres utilisables (* indique le réglage par défaut.)			Descriptions
PREFERENCES		AUDIO	ENGLISH *FRENCHGERMANITALIANSPANISH	Permet de sélectionner la langue de dialogue.
		SUBTITLE	ENGLISH *FRENCHGERMANITALIANSPANISHOFF	Permet de sélectionner la langue de sous-titrage.
		DISC MENU	ENGLISH *FRENCHGERMANITALIANSPANISH	Permet de sélectionner la langue pour le menu du disque.
		PARENTAL	1 G:6 PG-R:NO_PARENTAL *	Permet de régler le niveau de contrôle sur DVD (voir page 21 pour plus de détails).Saisir un mot de passe à 4 chiffres.Le réglage par défaut est restauré (3308).
		PASSWORD	CHANGE	Change de chaîne vers le bas (voir page 21 pour plus de détails).
		DEFAULTS	RESET	Cette opération réinitialise tous les réglages sauf le contrôle parental et le mot de passe.
EXIT SETUP		-	-	Le réglage est terminé.

■ Réglage de l'affichage du téléviseur

Voyant	Réglage
NORMAL/PS	Lorsque l'on reproduit un disque au format vidéo 16:9, les deux côtés de l'image sont coupés (pan scan) pour l'afficher en 4:3 de manière naturelle.Un disque aux images larges sans pan scan PS est reproduit en letterbox (4:3).Un disque 4:3 est reproduit en 4:3.
NORMAL/LB	Lorsque l'on reproduit un disque au format vidéo 16:9, les bandes noires sont ajoutés automatiquement en haut et en bas de l'image. On peut donc profiter d'une image 16:9 même sur un téléviseur 4:3.Un disque 4:3 est reproduit en 4:3.
WIDE	Une image large (16:9) est assurée lors de la lecture d'un disque au format vidéo 16:9.Lorsqu'il s'agit d'un disque au format vidéo 4:3, le format d'affichage dépend du réglage du téléviseur.Si on reproduit une image 16:9 en raccordant cet appareil à un téléviseur 4:3, elle est compressée verticalement.

Note :

S'il s'agit d'un disque à format vidéo fixe, le format n'est pas modifiable même si on règle le format d'affichage.

■ Réglage du type de téléviseur

Voyant	Réglage
MULTI	Sélectionner ce mode pour un téléviseur multi-système.
NTSC	Sélectionner ce mode pour un téléviseur NTSC.
PAL	Sélectionner ce mode pour un téléviseur PAL.

■ Réglage de la sortie vidéo

1. Sélectionner "GENERAL SETUP" sur l'écran de menu de configuration (voir étapes 1 à 3 à la page 17).

2. Après avoir sélectionné "VIDEO OUTPUT" à l'étape 4 (page 17), sélectionner "S-VIDEO" ou "SCART" puis presser sur la touche ENTER.

Voyant	Réglage
S-VIDEO	Pour envoyer des signaux vidéo de la prise S-VIDEO OUTPUT.
SCART	Pour envoyer des signaux vidéo de la prise SCART OUTPUT.

Changement du menu de configuration (suite)

■ Réglage de la langue

Voyant	Réglage
OSD LANG	On peut sélectionner une langue pour le réglage initial ou les messages.
AUDIO	On peut sélectionner une langue pour le dialogue.Le dialogue sur l'écran se fait en langue spécifiée.
SUBTITLE	On peut sélectionner une langue pour le sous-titrage.Le sous-titre s'affiche dans une langue spécifiée.
DISC MENU	On peut spécifier une langue pour les menus de disque.Les menus s'affichent dans une langue spécifiée.

■ Contrôle parental

1. Sélectionner "PREFERENCES" sur l'écran de menu de configuration (voir étapes 1 à 3 à la page 17). 2. Après avoir sélectionné "PARENTAL" à l'étape 4 (page 17), choisir le niveau de contrôle parental puis presser sur la touche ENTER. 3. Saisir un mot de passe composé de 4 chiffres en agissant sur les touches de numéro directes, puis appuyer sur la touche ENTER. La première fois qu'on saisit un mot de passe, ce dernier devra être "3308".

Voyant	Réglage
1 G	Seuls les DVD pour enfants sont reproduits.
2 à 7 NC-17	Seuls les DVD pour enfants et usage général sont reproduits.
8 ADULT	Les DVD de tous les niveaux (adultes/général/enfants) peuvent être lus.
NO_PARENTAL	Le contrôle parental est annulé.

Note :

S'il s'agit d'un disque restreint selon le contrôle parental, un affichage apparaîtra pour demander l'entrée du mot de passe qui permet d'accéder aux scènes contrôlées. Taper alors le mot de passe pour changer temporairement le niveau parental.

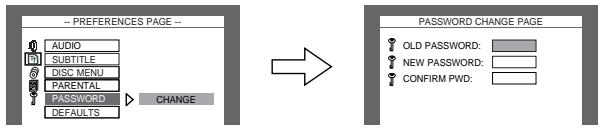

■ Réglage du mot de passe

Depuis le menu de configuration, sélectionner "PREFERENCES", "PASSWORD" et "CHANGE". Un écran apparaît.

1. Taper l'ancien mot de passe en s'aidant des touches de numéro directes. 2. Saisir le nouveau mot de passe en s'aidant des touches de numéro directes. 3. Saisir de nouveau le mot de passe.

Note :

En cas d'oubli, annuler le mot de passe en tapant "3308" avec les touches de numéro directes (0 - 9).

Commande générale

■ Commande de volume

Appuyer sur la touche VOL.UP + (ADJ/VOL +) pour augmenter le volume et la touche VOL.DOWN - (ADJ/VOL -) pour l'effet contraire.

■ Aigus et graves

1. Agir à plusieurs reprises sur la touche MODE pour sélectionner TREB ou BASS.

2. Avant 3 secondes, appuyer sur la touche VOL. UP + (ADJ/VOL +) ou VOL. DOWN — (ADJ/VOL —) pour régler le niveau.

Le niveau est réglable par paliers de 1 dB.

■ Assourdissement

La pression de la touche MUTE permet de supprimer temporairement le son. Réappuyer pour restaurer le son.

Dès le branchement du casque, le système passe automatiquement en mode stéréo.

Dès le débranchement du casque, le système repasse à l'état précédent.

• Avant de brancher ou de débrancher le casque, réduire le niveau sonore.
• Utiliser un casque muni d'une fiche de 3,5 mm de diamètre et ayant une impédance de 16 à 50 ohms. L'impédance préconisée est de 32 ohms.
• Lorsque le casque est branché, les enceintes sont automatiquement déconnectées. Régler le volume en pressant les touches VOL.
• La fonction surround n'est pas utilisable à l'écoute par casque.
• Ne pas brancher ni débrancher le casque pendant l'enregistrement sur l'autre équipement. Le son peut sauter.

Lecture DVD

Allumer le téléviseur et régler l'entrée sur "VIDEO 1", "VIDEO 2", etc.

■ Lecture

DVD CD MP3 JPEG

1 Appuyer sur la touche ON/STAND-BY pour allumer l'appareil. 2 Lorsqu'il ne s'agit pas d'une fonction de disque, agir à plusieurs reprises sur la touche FUNCTION pour afficher l'écran de démarrage.

• L'écran de démarrage apparaît.
• On peut effectuer la même opération en pressant sur la touche DVD de la télécommande.

3 Appuyer sur la touche ▲ OPEN/CLOSE pour ouvrir le tiroir. 4 Placer le disque sur le tiroir en tournant la face étiquetée vers le haut.

Mettre des disques de 8 cm au milieu du tiroir.

5 Refermer le tiroir en appuyant sur la touche ▲ OPEN/CLOSE. Le disque démarre automatiquement dès la fermeture du tiroir s'il supporte le démarrage automatique. On n'a pas besoin de presser sur la touche ► PLAY (►/II). 6 Si la lecture ne démarre pas à l'étape 5, appuyer sur la touche ▶ PLAY (▶/II).

Interruption de la lecture

Appuyer sur la touche ▶ PLAY (▶/III).

Pour reprendre la lecture à partir du même point, appuyer sur la touche ▶ PLAY (▶/Ⅱ).

Arrêt de la lecture

DVD:

Appuyer deux fois sur la touche ■ STOP (■).

CD audio/MP3/JPEG:

Appuyer sur la touche ■ STOP (■).

Si, après la pression de la touche ■ STOP (■), on laisse l'appareil pendant plus de 5 minutes sans l'intervenir, un écran de veille s'active (voir page 18 lorsque ce dernier est réglé sur "ON").

Appuyer sur une touche de l'appareil principal ou de la télécommande. L'écran de démarrage apparaît.

Attention:

• Fermer le tiroir de disque en cas de non-emploi. Autrement, la poussière peut s'accumuler et l'appareil peut mal fonctionner.
• Au fur et à mesure de l'utilisation, l'appareil chauffe légèrement. Il ne s'agit pas d'une panne.
• Si on tente de reproduire un disque rayé, un disque d'une autre zone ou un disque illisible ou limité d'accès (*1), le téléviseur affichera un message et le disque ne sera pas lu.

(*1) Certains disques sont interdits d'accès aux scènes selon l'âge de l'auditeur.

Notes :

• Les positions d'arrêt peuvent être enregistrées sur certains disques. La lecture s'arrête alors dessus.
• Pendant une opération, l'appareil peut afficher "🔊" en signalant que l'opération est interdite par le disque.
• L'appareil principal détecte automatiquement la présence de disques et les voyants s'allument.

■ Pour reprendre la lecture après l'arrêt (lecture par reprise) DVD

On peut reprendre la lecture à partir du point où la lecture est interrompue.

1 En cours de lecture, appuyer sur la touche ■ STOP (■).

Le système conserve le point où on a arrêté.

2 Pour reprendre la lecture, appuyer sur la touche ▶ PLAY (▶/II).

La lecture reprend à partir du point d'arrêt.

Pour annuler la lecture par reprise :

Appuyer deux fois sur la touche ■ STOP (■).

Notes :

• La lecture par reprise n'est pas autorisée selon les disques.
• Selon les disques, le lecteur reprend la lecture après avoir reculé un peu.

■ Voyants d'opération en mode DVD

L'appareil affiche les voyants suivants pendant la lecture de DVD.

Opération	Écran de télé	Afficheur de l'appareil
Lorsque l'appareil est allumé sans disque	NO DISC	NO DISC
Données en cours de lecture	DISC LOADING	LOADING
Arrêt	STOP	2 10
Lecture	PLAY	1 1
Pause	PAUSE	1 1

HT-CN400DVH

HT-CN500DVH

Fonctionnement de base

■ Pour localiser le début d'un chapitre (plage) (saut) DVD SVCD VCD CD MP3 JPEG

On peut passer à un autre morceau par une opération simple.

Pour reproduire les SVCD ou VCD, annuler le P.B.C. (contrôle de lecture) (voir page 34).

En cours de lecture, appuyer sur la touche ◀◀ ou ▶▶.

• La touche ▶▶I permet de passer au chapitre (plage) suivant.
• La touche ◀◀ permet de passer au chapitre (plage) précédent.
• Sur les SVCD, VCD et CD audio, la touche I permet de passer au début du morceau en cours. Réappuyer sur la touche I pour passer au morceau précédent.

Notes:

• Certains disques n'affichent pas de chapitres (plages) et n'assurent donc pas la fonction de saut.
• Le saut est autorisé sur un seul titre de DVD.
• On peut effectuer la même opération en pressant sur la touche ◀◀ ou ▶▶ de l'appareil principal.

■ Avance rapide/inversion (recherche)

DVD SVCD VCD CD MP3

On peut rechercher un point souhaité en reproduisant le disque.

1 En cours de lecture, appuyer sur la touche ◀◀ ou ▶▶.

Exemple: Quand la touche ▶▶ est pressée

Pour DVD, la vitesse change comme suit:

Pour SVCD/VCD/CD audio/MP3, la vitesse change comme suit:

La touche ▶ permet d'avancer sur le disque et la touche ◀ de reculer.

2 Appuyer sur la touche ▶/II pour repasser à la lecture normale.

Notes:

• La recherche n'est pas autorisée selon les disques.
• Le balayage est autorisé sur un seul titre de DVD.
• La recherche sur les plages n'est pas autorisée sur les SVCD, VCD, CD audio et MP3.
• Pendant la recherche sur DVD, on n'entend aucun son et le sous-titre ne s'affiche pas.
• On n'entend rien pendant la recherche sur SVCD ou VCD.
• Pendant la recherche, la reproduction de CD audio ou de disques MP3 est intermittente. Il ne s'agit pas d'une panne.
• Si on effectue la recherche en cours de lecture DVD, la vitesse d'avance ou de recul peut ne pas atteindre la vitesse spécifiée suivant les disques ou les scènes en cours.
• La recherche n'est pas autorisée sur les disques JPEG.

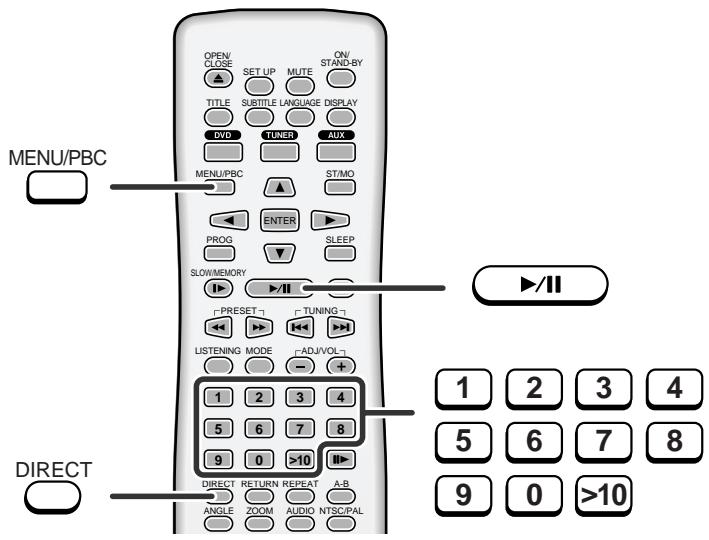

■ Pour déclencher la lecture à partir d'un point souhaité (lecture directe) DVD

Pour sélectionner et reproduire le titre ou le chapitre souhaité :

1. En cours de lecture ou de pause, appuyer sur la touche DIRECT.

Écran de télé

TITLE 01/02 CHAPTER 001/002

Afficheur de l'appareil

2. Avant 10 secondes, sélectionner le titre ou le chapitre en pressant sur la touche ◀ ou ▶ et saisir le titre ou le numéro du chapitre en agissant sur les touches de numéro directes.

Si le numéro est composé de 2 chiffres ou plus, appuyer sur la touche ">10" et saisir le numéro.

Exemple :

Pour sélectionner le chapitre 1 : Appuyer sur "1".

Pour sélectionner le chapitre 12 : appuyer sur ">10" puis "2".

Pour sélectionner le chapitre 22 : appuyer sur ">10", ">10" puis "2".

3 Dans les 10 secondes, appuyer sur la touche ENTER.

Remarques :

• La lecture directe n'est pas utilisable sur certains disques.
• Certains disques n'affichent pas les numéros de chapitres.
• S'il s'agit d'un DVD, on ne peut spécifier qu'un point sur le titre activé et non sur d'autres titres.

Pour déclencher la lecture en spécifiant le temps (recherche par temps) :

On peut effectuer la lecture à partir d'un point souhaité en spécifiant le temps.

1 En mode arrêt ou lecture, appuyer deux fois sur la touche DIRECT.

TITLE 02/12 TIME ____:____:____

Si "____:____:" n'est pas en surbrillance, appuyer plusieurs fois sur la touche ◀ ou ▶.

2 Avant 10 secondes, spécifier le temps avec les touches de numérotation directe, puis appuyer sur la touche ENTER.

TITLE 02/12 TIME 01:23:40

• Pour spécifier 1 heure 23 minutes et 40 secondes, saisir "012340".
• Si on saisit un faux numéro, renouveler l'opération depuis l'étape 1.

Notes :

• Certains disques ne permettent pas de spécifier un tel point.
• La recherche par temps n'est pas autorisée sur certains disques.

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Opération utile

■ Image fixe / avance image

DVD SVCD VCD

On peut arrêter sur l'image et avancer image par image.

1. En cours de lecture, appuyer sur la touche STEP II▶. En mode de pause, chaque pression de la touche STEP III▶ fait avancer l'image une par une. 2. Appuyer sur la touche ▶/II pour repasser à la lecture normale.

Note :

L'arrêt sur image et le déplacement sur images ne sont pas possibles sur certains disques.

■ Ralenti DVD SVCD VCD

Il est possible de ralentir la vitesse de lecture.

1 Pendant la lecture d'un disque, agir à plusieurs reprises sur la touche SLOW/MEMORY ▶ pour sélectionner une vitesse souhaitée.

Pour DVD, la vitesse change comme suit :

Pour SVCD/VCD, la lecture ne se fait qu'en avant et la vitesse change comme suit :

2 Appuyer sur la touche ▶/II pour repasser à la lecture normale.

Note :

La lecture ralentie n'est pas autorisée selon les disques.

■ Pour changer l'angle

On peut sélectionner un angle de prise de vue s'il s'agit d'un DVD enregistré en multiples angles.

Lorsque "☐" apparaît en haut à droite de l'écran de téléviseur, agir à plusieurs reprises sur la touche ANGLE pour sélectionner le numéro de l'angle souhaité.

Notes :

• Le numéro d'angle de prise de vue ne s'affiche pas si le disque ne porte pas d'informations sur l'angle.
• Se reporter au manuel qui accompagne le disque. Les opérations peuvent varier selon les disques.

■ Pour agrandir une image (zoom avant)

On peut agrandir des images en cours de lecture.

Pour passer à une visualisation normale :

Appuyez plusieurs fois sur la touche ZOOM pour sélectionner "ZOOM OFF".

Remarques :

• L'image peut être déformée en cas de zoom avant.
• Il n'est pas possible de faire un zoom avant sur les sous-titres.

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

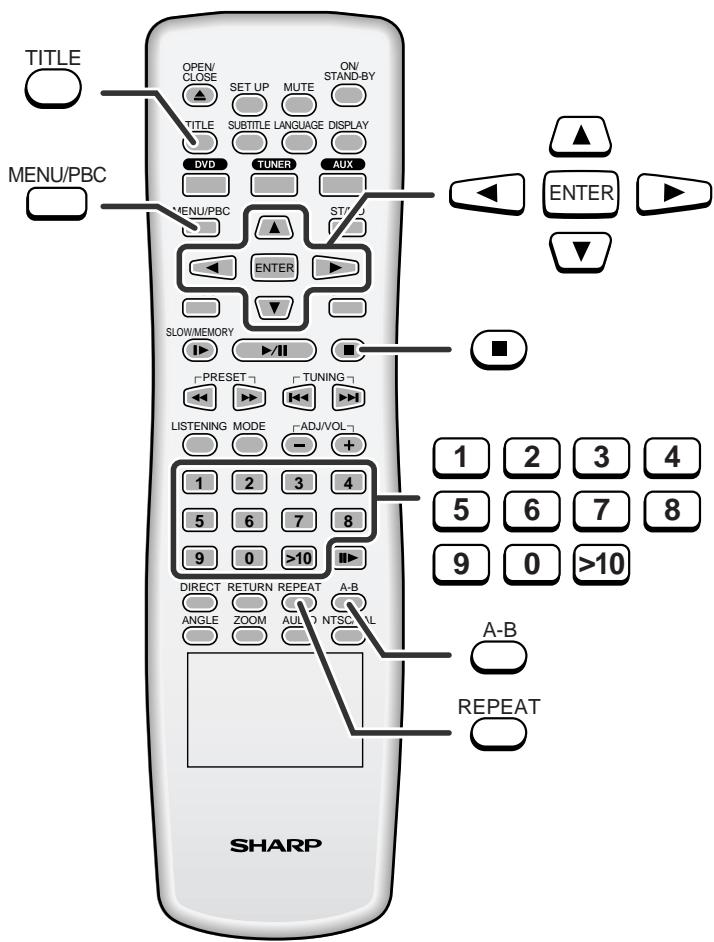

Opération utile (suite)

■ Pour répéter la lecture (répétition)

Vous pouvez répéter un chapitre (plage) ou un titre en le spécifiant pendant la lecture. Pour les SVCD ou VCD, annulez le P.B.C. (contrôle de lecture) (voir page 34).

1. En cours de lecture, appuyez sur la touche REPEAT.

Écran de télé

CHAPITRE RÉPÉTER ACTIF

Afficheur de l'appareil

Chaque fois que la touche est pressée, le mode de répétition change comme suit.

Pour DVD, le mode de répétition change comme suit :

Pour SVCD/VCD/CD audio/MP3/JPEG, le mode de répétition change comme suit :

MP3 et JPEG sont affichés lorsque le menu MP3 est désactivé (voir page 37).

2 Pour repasser à la lecture normale, sélectionner "REPEAT OFF" en agissant à plusieurs reprises sur la touche REPEAT.

Attention :

Après la répétition, penser à appuyer sur la touche ■. Autrement, le disque sera reproduit indéfiniment.

Note :

Cette fonction n'est pas utilisable selon les disques.

■ Pour répéter la lecture entre deux points spécifiés (répétition A-B) DVD SVCD VCD CD

On peut répéter un passage en le spécifiant au cours de la lecture.

1 En cours de lecture, appuyer sur la touche A - B.

Écran de télé

A TO B SET A

Afficheur de l'appareil

Ce point est enregistré comme point de départ (A).

2 Réappuyer sur la touche A - B pour déterminer le point (B).

A TO B SET B

La répétition se déclenche du point de départ (A) au point de fin (B).

3 Appuyer sur la touche A - B pour repasser à la lecture normale.

Notes :

• La répétition A-B n'est pas utilisable sur certains disques.
• La répétition A-B n'est autorisée que dans un seul titre de DVD.
• La répétition A-B n'est autorisée que dans une plage sur SVCD ou VCD.
• Certaines scènes sur DVD ne permettent pas la répétition A-B.

■ Pour sélectionner un titre sur le menu d'accueil du disque DVD

S'il s'agit d'un DVD contenant plusieurs titres, on peut en sélectionner un sur le menu d'accueil (top menu).

1 En mode d'arrêt ou de lecture, appuyer sur la touche TITLE pour afficher le menu de titres.

Exemple

2 Utiliser la touche ▲, ▼, ◀ ou ▶ pour sélectionner un titre et presser la touche ENTER.

• Le titre choisi est reproduit.
• On peut utiliser également les touches de numéro directes pour certains disques.

Note:

Les opérations ci-dessus ne sont qu'un exemple. Les manœuvres sur le menu des titres varient d'un disque à l'autre. Voir la pochette du disque pour plus de renseignements.

■ Pour sélectionner la langue pour le sous-titre et le dialogue dans le menu de disque

DVD

On peut sélectionner une langue pour le sous-titrage ou le dialogue et un système audio (Dolby Digital 5.1 ou DTS) si le DVD contient un menu de disque.

1 Lorsque le disque est en cours de lecture ou d'arrêt, appuyer sur la touche MENU/PBC pour afficher le menu de disque.

Exemple

Main Menu

1. Highlights

2.Start Movie

2 Appuyer sur la touche ▲, ▼, ◀ ou ▶ pour changer le paramétrage et presser la touche ENTER.

On peut utiliser également les touches de numéro directes pour certains disques.

Note :

Les opérations ci-dessus ne sont qu'un exemple. Les manœuvres sur le menu de disque varient d'un disque à l'autre. Voir la pochette du disque pour plus de renseignements.

Divers réglages

Les langues de sous-titrage et de conversation et le type de téléviseur qu'on a choisis pendant la lecture s'annulent chaque fois qu'on met l'appareil en attente ou qu'on change l'entrée. Pour conserver ces paramètres, on les choisira sur le menu de configuration (voir page 17).

■ Pour changer la langue de sous-titrage

DVD SVCD

Pendant la lecture, on peut cacher le sous-titrage ou en changer la langue.

Pendant la lecture, agir à plusieurs reprises sur la touche SUBTITLE pour sélectionner une langue de sous-titrage.

SUBTITLE 01/03 : ENGLISH

Notes :

• La langue de sous-titrage n'est pas modifiable selon les disques.
• S'il s'agit d'un disque sans sous-titrage, le lecteur affiche "SUBTITLE OFF".
• Le passage à une autre langue peut prendre du temps.
• Le sous-titre ne peut pas être masqué selon le DVD.

■ Pour changer la langue de dialogue (sortie audio) DVD SVCD

Pendant la lecture, il est possible de changer la langue de dialogue (sortie audio).

Pendant la lecture, appuyez plusieurs fois sur la touche LANGUAGE pour sélectionner le numéro audio.

AUDIO 2/8 : AC-3 5.1CH ENGLISH

Vous pouvez sélectionner l'une des langues de dialogue enregistrées.

Remarques :

• La langue de dialogue ne peut pas être changée selon les disques.
• Pour la langue de dialogue et le système audio, reportez-vous au manuel fourni avec le disque.

■ Pour changer le type de téléviseur

DVD SVCD VCD

Vous pouvez sélectionner le type de téléviseur.

En mode d'arrêt ou de lecture, appuyez plusieurs fois sur la touche NTSC/PAL pour sélectionner le type.

■ Pour changer le canal audio

DVD SVCD VCD CD

Vous pouvez sélectionner un canal audio.

Pendant la lecture, appuyez plusieurs fois sur la touche AUDIO pour sélectionner le canal audio.

Pour DVD, le canal audio change comme suit :

Pour SVCD/VCD, le canal audio change comme suit :

Pour CD audio, le canal audio change comme suit :

Remarque :

Le canal audio ne change pas sur certains disques.

■ Pour modifier l'affichage sur l'écran

DVD SVCD VCD CD MP3

Vous pouvez afficher ou masquer les indications sur l'écran du téléviseur.

En cours de lecture, appuyez sur la touche DISPLAY. (L'affichage change à chaque pression.)

DVD :

SINGLE ELAPSE TIME

00:01:23

Temps de lecture écoulé sur le chapitre en cours

SINGLE REMAIN TIME

00:03:03

Temps de lecture restant sur le chapitre en cours

OFF

MP3:

SINGLE REMAIN TIME 00:02:35

Temps de lecture restant pour la plage en cours

OFF

SVCD/VCD/Audio CD:

SINGLE ELAPSED

00:01:16

Temps de lecture écoulé pour la plage en cours

SINGLE REMAIN

00:03:21

Temps de lecture restant pour la plage en cours

TOTAL ELAPSED

00:12:40

Temps de lecture écoulé sur le disque

TOTAL REMAIN

00:48:54

Temps de lecture restant sur le disque

OFF

Note :

Lorsque le mode P.B.C. est activé pour SVCD ou VCD, l'appareil n'affiche pas le temps de lecture total ni le temps de lecture restant.

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Lecture de CD vidéo et de Super vidéo CD

Les fonctions de lecture suivantes sont les mêmes que pour DVD ou CD.

Pour localiser le début d'un chapitre (plage) (saut) 25

Avance rapide/inversion (recherche) 25

Image fixe/avance image 27

Ralenti 27

Pour agrandir une image (zoom avant) 28

Pour répéter la lecture (répétition) 29

Pour répéter la lecture entre deux points spécifiés (répétition A-B) ..... 30

Pour changer la langue de sous-titrage 31

Pour changer la langue de dialogue (sortie audio) ....31

Pour changer le type de téléviseur 32

Pour changer le canal audio .... 32

Pour modifier l'affichage sur l'écran 32

Pour la lecture dans un ordre souhaité

(lecture des morceaux programmés) 35

■ Lecture du CD vidéo (Super vidéo CD) avec P.B.C. SVCD VCD

1 Appuyer sur la touche ▶/II.

Un menu apparaîtra sur le téléviseur et l'appareil passera en pause de lecture.

Exemple

2 Sélectionner le numéro du menu souhaité avec les touches de numéro directes.

• La lecture commencera.
• La lecture terminée, le menu apparaîtra sur l'écran. Sélectionner le numéro pour la reproduction.

Interruption de la lecture :

Appuyer sur la touche ▶/II.

Pour reprendre la lecture à partir du même point, appuyer sur la touche ▶/II.

Arrêt de la lecture :

Appuyer sur la touche ■.

Pour arrêter l'opération en cours et revenir au menu :

Appuyer sur la touche RETURN.

Pour se déplacer sur un menu dépassant 1 page :

Appuyer sur la touche ◀◀ ou ▶▶.

La fonction P.B.C. ne fonctionnera pas dans les conditions suivantes.

Le saut, la répétition, la lecture des morceaux programmés ou la lecture directe se déclenche.

Notes :

• On peut changer les sous-titres et le son du Super vidéo CD (voir page 31).
• Le déplacement sur l'écran menu peut être impossible selon les disques.

■ Lecture sans activation de la fonction de contrôle de la lecture SVCD/VCD

On peut reproduire un CD vidéo (Super vidéo CD) avec P.B.C. sans activer le contrôle de lecture.

Le menu n'apparaît pas alors et le disque est reproduit de la même manière que CD vidéo (Super vidéo CD) avec P.B.C.

1. En mode d'arrêt ou de lecture, appuyer sur la touche MENU/PBC pour annuler le mode P.B.C.

2. Appuyer sur la touche ▶/II. La lecture commencera.

Note :

Certains CD vidéo (Super vidéo CD) avec P.B.C. ne peuvent pas être reproduits lorsque le mode P.B.C. est désactivé.

■ Pour déclencher la lecture à partir d'un point souhaité (lecture directe)

Pour sélectionner et reproduire la plage souhaitée :

SVCD VCD CD MP3 JPEG

Annuler le P.B.C. (lecture de contrôle).

En mode d'arrêt ou de lecture, agir sur les touches de numéro directes pour sélectionner le numéro de la plage souhaitée.

Écran de télé

SELECT: 14

Afficheur de l'appareil

Si le numéro est composé de 2 chiffres ou plus, appuyer sur la touche ">10" et saisir le numéro.

Exemple :

Pour sélectionner la plage 14 : Presser ">10" et "4".

Notes :

• La lecture directe n'est pas utilisable sur certains disques.
• Certains disques ne permettent pas de spécifier un tel point.

Pour déclencher la lecture en spécifiant le temps (recherche par temps) : SVCD VCD CD

Annuler le P.B.C. (lecture de contrôle).

1 Appuyer, en cours de lecture, sur la touche DIRECT.

GO TO ____:____

2 Spécifier le temps avec les touches de numéro directes.

• Saisir les minutes et secondes.
• Pour spécifier 1 heure 23 minutes et 40 secondes, saisir "8340".
• Si on saisit un faux numéro, renouveler l'opération depuis l'étape 1.

Notes :

• La recherche par temps n'est pas autorisée sur certains disques.
• La recherche par temps n'est pas autorisée sur les disques MP3 et JPEG.

Fonctionnement de CD

Les fonctions de lecture suivantes sont les mêmes que celles de DVD ou VCD.

Page

Lecture 23

Pour localiser le début d'un chapitre (plage) (saut) 25

Avance rapide/inversion (recherche) 25

Pour répéter la lecture (répétition) 29

Pour répéter la lecture entre deux points spécifiés (répétition A-B) ..... 30

Pour changer le canal audio 32

Pour modifier l'affichage sur l'écran 32

Pour déclencher la lecture à partir d'un point souhaité (lecture directe) .... 34

■ Pour la lecture dans un ordre souhaité (lecture des morceaux programmés)

CD SVCD VCD

On peut reproduire des morceaux dans un ordre souhaité.

On peut programmer 99 morceaux au total.

Pour reproduire les SVCD ou VCD, annuler le P.B.C. (contrôle de lecture) (voir page 34).

1 Pendant l'arrêt, appuyer sur la touche PROG.

Écran de télé

Afficheur de l'appareil

PROGRAM P00:00

PROG PROG P 00:00

2 Taper le numéro du morceau avec les touches de numéro directes.

PROGRAM P01:02

P 01:02

- Renouveler l'opération pour programmer d'autres morceaux.

- Si on saisit un faux numéro, appuyer sur la touche PROG et renouveler l'opération depuis l'étape 1.

- Si le numéro est composé de 2 chiffres ou plus, appuyer sur la touche ">10" et saisir le numéro.

Exemple:

Pour sélectionner la plage 14: Presser ">10" et "4".

3 Appuyer sur la touche ▶/II pour déclencher la lecture.

Pour modifier le contenu du programme:

Renouveler l'opération ci-dessus depuis l'étape 1.

La programmation s'annule lorsque l'on effectue les opérations suivantes:

- Appuyer, en arrêt, sur la touche ■ ou PROG.

- Changer d'entrée ou enlever les disques.

- Mettre l'appareil en attente.

Notes :

• La programmation n'est pas autorisée pendant la lecture ou la pause.
• La programmation séquentielle ne fonctionne pas si le disque n'accepte pas la programmation ou s'il ne contient pas d'informations sur les morceaux.
• Pendant la lecture des morceaux programmés, la touche REPEAT ne permet pas de répéter la lecture (voir page 29).

Fonctionnement des disques MP3 et JPEG

Les fonctions de lecture suivantes sont les mêmes que celles des DVD ou VCD.

Page

Lecture 23

Pour localiser le début d'un chapitre (plage) (saut) .....25

Avance rapide/inversion (recherche) 25

Pour répéter la lecture (répétition) .....29

Pour modifier l'affichage sur l'écran ....32

Pour déclencher la lecture à partir d'un point souhaité (lecture directe) .....34

■ Lecture sur l'écran de menu MP3

On peut reproduire les CD-R/RW enregistrés au format MP3 ou JPEG.

1 Mettre un disque qui contient des données MP3 et JPEG.

2 Appuyer sur la touche MENU/PBC.

L'écran de menu MP3 apparaît.

… Indique des dossiers.

… Indique des données MP3.

… Indique des données JPEG.

3 Appuyer sur la touche ▲, ▼, ◀ ou ► pour sélectionner un dossier ou une plage, puis presser sur la touche ENTER ou ►/II.

• La lecture se déclenche dès la sélection d'une plage.
• Lorsqu'il s'agit d'un format JPEG, le fichier suivant s'affiche automatiquement quelque temps après.
• En saisissant le numéro (à droite de l'écran) avec les touches de numéro directes, on peut ouvrir directement des fichiers ou dossiers.

Attention:

Si on convertit les données MP3 en données "CD audio" lors de l'enregistrement sur le CD-R/RW, ce dernier devra être traité comme CD audio. Les opérations pour MP3 ne sont plus possibles.

Note:

L'appareil peut afficher 11 caractères (maxi) pour un nom de dossier et un nom de plage. Les soulignements, astérisques et espaces peuvent ne pas être affichés.

HT-CN500DVH

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Fonctionnement de disques MP3 et JPEG (suite)

Pour désactiver le menu MP3 :

Appuyer sur la touche MENU/PBC.

Lorsque le menu MP3 est désactivé, les plages sont reproduites dans l'ordre suivant.

La lecture se fait dans l'ordre de 1 à 11 (exemple ci-dessous).

Les plages ne peuvent pas être reproduites dans l'ordre selon les disques.

Répéter la lecture sur le menu MP3 :

En cours de lecture, appuyer sur la touche REPEAT.

Chaque fois que la touche est pressée, le mode de répétition change comme suit.

Écran de télé

Afficheur de l'appareil

Répéter la plage en cours. Répéter le dossier (répertoire) en cours. Lecture normale.

Si le menu MP3 est désactivé, le mode de lecture est réglé sur celui en cours (voir page 29).

■ Fonction de zoom

1 Appuyer, en cours de lecture, sur la touche ZOOM. 2 Appuyer sur la touche ◀◀ ou ▶▶. Chaque pression de la touche ◀◀ ou ▶▶ change le réglage du zoom comme suit. ZOOM 025 PCT↔ZOOM 050 PCT↔ZOOM 100 PCT↔ZOOM 150 PCT↔ZOOM 200 PCT 3 Pour changer de vue et visualiser une partie de l'image agrandie, agir à plusieurs reprises sur la touche ▲, ▼, ◀ ou ▶.

Appuyer sur la touche ▲.

Appuyer sur la touche ▶.

Appuyer sur la touche ◀.

Appuyer sur la touche ▼.

Pour passer à une visualisation normale:

Réappuyer sur la touche ZOOM, "ZOOM OFF" apparaît à l'écran.

■ Rotation de l'image

On peut tourner des images.

Pendant la lecture, appuyer sur la touche ▲, ▼, ◀ ou ▶.

L'image tourne comme suit.

Touche ▶: Rotation à 90° dans le sens des aiguilles d'une montre.

Touche ◀ : Rotation à 90° dans le sens contraire des aiguilles d'une montre.

■ Accord manuel ou automatique

1. Appuyer sur la touche ON/STAND-BY pour allumer le système. 2. Appuyer à plusieurs reprises sur la touche FUNCTION (TUNER) pour sélectionner une gamme d'ondes souhaitée.

3. Appuyer sur la touche ◀◀ ou ▶▶ (TUNING ◀◀ ou ▶▶) pour faire l'accord sur une station souhaitée.

Accord manuel :

Appuyer sur la touche ◀◀ ou ▶▶ I (TUNING ◀◀ ou ▶▶ I) autant de fois que nécessaire pour faire l'accord sur une station souhaitée.

Accord automatique :

Si on appuie sur la touche ◀◀ ou ▶▶ I (TUNING ◀◀ ou ▶▶ I) pendant plus de 0,5 seconde, la recherche se déclenche automatiquement et le tuner se cale sur la première station captée.

• La recherche automatique s'arrêtera dès qu'il se produira des parasites.
• Le balayage automatique sautera des stations à faible puissance.
• Pour arrêter l'accord automatique, réappuyer sur la touche ◀◀ ou ▶▶ I (TUNING ◀◀ ou ▶▶ I).

Lorsqu'une émission FM stéréo est captée...

• "STEREO" apparaît.
• Si la réception en FM n'est pas bonne, appuyer sur la touche ST/MO pour éteindre "STEREO". La réception passe en mono, mais le son devient plus clair.

Voyant de réception en FM stéréo

Note :

Le son est reproduit en stéréo à 2 canaux pendant la réception d'une émission radiodiffusée.

Après utilisation :

Appuyer sur la touche ON/STAND-BY pour passer en veille.

■ Mise en mémoire d'une station

Il est possible de stocker 40 stations en PO et en FM et de les rappeler par la simple pression d'une touche (accord de présélection).

1. Suivre les étapes 1 à 3 dans le chapitre "Accord manuel ou automatique" à la page 39. 2. Appuyer sur la touche SLOW/MEMORY ▶ pour passer en mode de sauvegarde de présélection. 3. Agir sur la touche PRESET (◄◄ ou ►►) pour sélectionner le numéro de présélection. PROG PROG STEREO P01 98.80 MHz Stocker des stations en mémoire dans l'ordre à partir du canal de présélection 1. 4. Appuyer sur la touche SLOW/MEMORY ▶ pour mettre la station en mémoire. 5. Renouveler les étapes 1 à 4 pour mémoriser d'autres stations ou remplacer une station mise en mémoire. Une nouvelle station remplace celle déjà mise en mémoire.

Note :

La fonction de protection conserve les stations en mémoire pendant plusieurs heures même s'il se produit une panne de courant ou un débranchement du système.

■ Rappel d'une station mémorisée

1. Appuyer sur la touche TUNER. 2. Appuyer sur la touche PRESET (◄◄ ou ►►) pour sélectionner une station souhaitée. Canal de présélection On peut utiliser les touches de numéro directes.

RDS est un service de radiodiffusion qu'offrent de plus en plus de stations FM. Elles peuvent diffuser leurs programmes avec signaux supplémentaires tels que leur nom de station, informations sur les types de programmes (sports, musiques, etc.).

On peut commander la fonction RDS par la télécommande seulement.

■ Informations données par RDS

Chaque fois que la touche DISPLAY est pressée, l'affichage change comme suit :

S'il s'agit d'une station n'émettant pas de signal RDS ou d'une station non-RDS, "NO RDS" s'affiche.

NO RDS

■ Notes pour le fonctionnement RDS

Il ne s'agit pas d'un mauvais fonctionnement même si l'un des cas suivants se présente :

• Lorsqu'il s'agit d'une station ne diffusant pas correctement ou d'une station en cours d'essai, la fonction RDS ne fonctionne pas de façon souhaitée.
• S'il s'agit d'une station RDS portant de faibles signaux, l'appareil n'arrive pas à afficher le nom de la station.

Descriptions des codes PTY (type de programme). On peut rechercher et capter les PTY suivants.

NEWS	Programme d'informations, dépêches, événements, reportages et actualités.
AFFAIRS	Programmes approfondis sur actualités, généralement avec une présentation ou conception différente, y compris un débat ou une analyse.
INFO	Programme pour conseils dans un sens très large.
SPORT	Programme sur les sports.
EDUCATE	Programme éducatif, fondamental.
DRAMA	Feuilletons.
CULTURE	Programmes de la culture nationale ou régionale, comprenant les langues, le théâtre, etc.
SCIENCE	Programmes sur la science naturelle et la technologie.
VARIED	Programmes de conversation de type divertissement, non classables dans d'autres catégories. Par exemple, jeux, interview, etc.
POP M	Programmes musicaux, variétés, hit-parade, etc.
ROCK M	Musiques modernes contemporaines, écrites et jouées par de jeunes musiciens.
MOR M	Musique contemporaine de type "écoute facile", opposée à pop, rock, classique. Ou une musique spéciale comme jazz, folk et country. La musique de cette catégorie est souvent vocale et de courte durée.
LIGHT M	Musique classique générale, non spécialisée. Instrumentale, vocale ou choeur.
CLASSICS	Musique orchestrale, symphonies, musique de chambre, opéra, etc.
OTHER M	Musique non classable comme Rhythm & Blues, Reggae, etc.
WEATHER	Programme météo.
FINANCE	Commerce, marketing, stocks, etc.
CHILDREN	Programmes visés aux jeunes, divertissement, renseignements utiles.

SOCIAL	Programmes sur les personnages et les choses, y compris la sociologie, l'histoire, la géographie, la psychologie et la société.
RELIGION	Programmes relatifs aux religions. Foi, Dieu, dieux, l'existence et l'éthique.
PHONE IN	Programmes ouverts au public. Entretien par téléphone ou au forum.
TRAVEL	Programmes sur tous les types de voyages: proximité, lointain, forfait, astuce, etc. Non pour les informations routières (travaux, délai, etc.) affectant un voyage immédiat qui utilise TP/TA.
LEISURE	Programmes concernant les loisirs auxquels les auditeurs peuvent participer. Jardinage, pêche, antiquités, cuisine, vins, etc.
JAZZ	Musique polyphonique et syncopée, caractérisée par improvisation.
COUNTRY	Musique populaire issue de la tradition musicale dans le sud des États-Unis. Caractérisée par une mélodie directe et une façon narrative.
NATION M	Musique populaire du monde en version originale et non en anglais.
OLDIES	Musique populaire, vieux succès.
FOLK M	Musique qui a l'origine de la culture musicale d'un pays particulier, souvent accompagnée d'instruments acoustiques. Les paroles peuvent être basées sur une affaire historique ou le peuple.
DOCUMENT	Programme documentaire, présenté dans un style d'enquête.
ALM TEST	Émission pour l'essai d'un émetteur ou d'un récepteur d'urgence.
ALARM	Annonce urgente, dans un cas exceptionnel, qui avertit d'un danger à venir.
NONE	Pas de type de programme (réception seulement).

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Profiter de divers sons

DTS (Digital Theater Systems)

Entrée numérique à partir d'un disque portant cette marque de commerce

L'un des systèmes audionumériques pour le théâtre. La qualité sonore étant améliorée, on peut profiter d'un effet réel dans ce système de cinéma à domicile.

Le voyant DTS s'allume lorsque l'on reproduit le disque enregistré en DTS.

Dolby Digital

Entrée numérique à partir d'un disque portant cette marque de commerce

Un système audio numérique destiné au cinéma. On peut profiter de l'effet stéréophonique dans ce système de cinéma à domicile.

Le voyant ☐ DIGITAL s'allume lorsque l'on reproduit le disque enregistré en ☐ DIGITAL.

Dolby Pro Logic

Entrée à partir de disques en stéréo, vidéo-cassettes, etc.

On peut reproduire des signaux stéréo de 2 canaux sur CD audio, CD vidéo ou AUX1/AUX2 à travers toutes les enceintes.

Le voyant □□ Pro Logic s'allume lorsque l'effet Dolby Pro Logic surround est activé.

■ DTS ou Dolby Digital Surround

Profiter de l'effet sonore DTS ou Dolby Digital en 2 canaux ou 5.1.

Pendant la lecture d'un disque, agir à plusieurs reprises sur la touche LISTENING pour sélectionner un mode d'écoute souhaité.

Son surround de canaux 5.1:

Exemple: DTS

Afficheur de l'appareil

Écran de télé

DTS

Son stéréo de 2 canaux :

STEREO

Son surround de canaux 5.1 :

Profiter de l'effet sonore de canaux 5.1.

Son stéréo de 2 canaux :

Profiter du son stéréo en 2 canaux.

■ Dolby Pro Logic Surround

On peut écouter le son stéréo de 2 canaux de CD audio, CD vidéo, ou AUX1/AUX2 à partir de toutes les enceintes ou opter pour "2 canaux".

Pendant la lecture d'un disque, agir à plusieurs reprises sur la touche LISTENING pour sélectionner un mode d'écoute souhaité.

Afficheur de l'appareil

Écran de télé

Pro Logic

PRO LOGIC

Son stéréo de

2 canaux :

STÉRÉO

S'il s'agit de AUX1 ou AUX2, les informations ne s'affichent pas sur le téléviseur.

Le son peut être reproduit depuis toutes les enceintes.

Son stéréo de 2 canaux :

Profiter du son stéréo en 2 canaux.

Voyants d'enceinte :

Les voyants d'enceinte indiquent les enceintes activées.

① Voyant de l'enceinte avant gauche ② Voyant de l'enceinte centrale ③ Voyant de l'enceinte avant droite ④ Voyant de l'enceinte surround gauche ⑤ Voyant de woofer auxiliaire ⑥ Voyant de l'enceinte surround droite

Notes :

• On peut modifier le système audio pendant la lecture du disque (Dolby Digital, DTS, etc.) (page 31).
• Lorsque le mode d'écoute est réglé sur stéréo, le son monophonique est émis en même temps des deux canaux.
• La fonction surround est désactivée en mode tuner (FM ou AM).

HT-CN400DVH

HT-CN500DVH

FRANÇAIS

Réglage du temps de délai/niveau d'enceinte

S'il est impossible de placer les enceintes à une distance égale, modifier les réglages des enceintes. On peut profiter ainsi des effets surround comme si elles étaient disposées à une distance égale.

Exemple :

Si l'enceinte centrale est de 90 cm plus proche de l'auditeur que les autres enceintes, procéder comme suit.

L'enceinte centrale devra être virtuellement éloignée de 90 cm. Le temps de délai de 1 ms correspond à une distance de 30 cm. Porter alors le temps de délai sur 3 ms. On entendra le son comme si toutes les enceintes étaient placées à une distance égale.

1 Dans "Réglage du temps de délai", régler l'enceinte centrale sur 3 ms. 2 L'enceinte centrale est plus proche de l'auditeur que les autres enceintes. Il faut donc ajuster son niveau dans "Réglage du niveau d'enceinte" (voir page 46). 3 En "Tonalité d'essai", vérifier le son de chaque enceinte (voir page 46).

■ Réglage du temps de délai

On peut modifier virtuellement la distance des enceintes en ajustant le temps de délai. La qualité sonore s'améliore ainsi comme si les enceintes étaient installées à une même distance de l'auditeur.

1 Appuyer sur la touche ON/STAND-BY pour allumer l'appareil. 2 Appuyer sur la touche DVD. 3 Appuyer sur la touche SET UP. 4 Appuyer sur la touche ▲ ou ▼ pour sélectionner "SPEAKER SETUP", puis presser sur la touche ENTER. 5 Appuyer sur la touche ▲ ou ▼ pour sélectionner "CNTR DELAY" ou "REAR DELAY".

6 Appuyer sur la touche ▶ et agir sur la touche ▲ ou ▼ pour sélectionner le temps de délai.

7 Pour terminer le réglage du temps de délai, appuyer sur la touche SET UP.

Type d'enceinte		Plage du temps de délai	Réglage par défaut
CNTR DELAY	Enceinte centrale	1 MS à 5 MS	OFF
REAR DELAY	Enceinte surround (G, D)	3 MS à 15 MS	OFF

Notes :

• Lorsque le mode d'écoute est réglé sur "STEREO", le temps de délai ne peut pas être modifié.
• On ne peut pas modifier le temps de délai des enceintes avant et du woofer auxiliaire.
• Pour le réglage "REAR DELAY", les enceintes droite et gauche s'ajustent en même temps et non séparément.

■ Tonalité d'essai

On peut vérifier la sortie des enceintes.

1 Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.
2 Appuyer sur la touche DVD.
3 Appuyer sur la touche SET UP.
4 Appuyer sur la touche ▲ ou▼pour sélectionner "SPEAKERSETUP", puis presser sur la tou-che ENTER.
5 Appuyer sur la touche ▲ ou▼pour sélectionner "TEST TONE".
6 Appuyer sur la touche ▶ et agirsur la touche ▲ ou▼ pour sélec-tionner "ON".
7 Appuyer sur la touche ENTER.Les enceintes émettent tour à tour la tonalité d'essai durant 2 secondes. L'essaicommence par l'enceinte avant (gauche).Enceinte avant (gauche) → Enceinte centrale → Enceinte avant (droite)↑Caisson ← Enceinte surround (gauche) ← Enceinte surround (droite)
8 Pour arrêter la tonalité d'essai, appuyer sur la touche SET UP.

Note :

Si le mode d'écoute est réglé sur "STEREO", on peut vérifier le son des enceintes avant et du woofer auxiliaire.

■ Réglage du niveau d'enceinte

Si le son des enceintes est irrégulier, on peut l'égaliser en ajustant les niveaux des enceintes.

1	Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.
2	Appuyer sur la touche DVD.
3	Agir à plusieurs reprises sur la touche MODE pour sélectionner l'enceinte.
4	Avant 3 secondes, appuyer sur la touche ADJ/VOL + (VOL.UP +) ou ADJ/VOL – (VOL.DOWN –) pour régler le niveau.
	• Le niveau est réglable par paliers de 1 dB.
	• Pour régler le niveau de sortie d'autres enceintes, renouveler l'opération depuis l'étape 3.

Type d'enceinte		Plage de niveau	Réglage par défaut
FRONT LEFT	Enceinte avant (gauche)	- 15 DB à + 10 DB	0 DB
CENTER	Enceinte centrale	- 15 DB à + 10 DB	0 DB
FRONT RIGHT	Enceinte avant (droite)	- 15 DB à + 10 DB	0 DB
REAR RIGHT	Enceinte surround (droite)	- 15 DB à + 10 DB	0 DB
REAR LEFT	Enceinte surround (gauche)	- 15 DB à + 10 DB	0 DB
SUBWOOFER	Woofer auxiliaire	- 15 DB à + 10 DB	0 DB

Notes :

• Le type d'enceinte apparaît après "TREBLE", "BASS" et "MASTER VOLUME".
• Pour plus de détails sur "TREBLE" et "BASS", voir page 22.
• Le volume reste toujours réglable même après la disparition de "MASTER VOLUME".
• Lorsque le mode d'écoute est réglé sur "STEREO", on peut ajuster le niveau des enceintes avant et du woofer auxiliaire.
• Si le son du woofer auxiliaire est distordu, baisser son niveau.

Mise en arrêt différée

■ Réglage de la mise en arrêt différée

On peut mettre l'appareil en attente à l'heure spécifiée.

Annulation de la mise en arrêt différée :

Appuyer sur la touche ON/STAND-BY pendant l'affichage de "SLEEP".

Pour annuler la mise en arrêt différée sans mettre le système en attente, il suffit d'agir sur la touche SLEEP pour afficher "OFF" sur l'écran.

Pour vérifier la durée pour la mise en arrêt différée :

Au cours de la lecture pour la mise en arrêt différée, appuyer sur la touche SLEEP. Le système affiche pendant 3 secondes le temps restant pour la mise en arrêt différée.

Attention :

Cet appareil ne permet pas de régler la minuterie d'un élément raccordé.

Pour utiliser la mise en arrêt différée avec un autre équipement, on devra aussi agir sur la minuterie de ce dernier.

Voyants d'erreur et leur message

L'appareil indique les messages suivants sur l'afficheur ou l'écran de télé si on met un disque non-compatible en place ou si on manipule mal l'appareil.

Afficheur de l'appareil	Signification
NO DISC	Aucun disque n'est en place.Rayé ou encrassé, le disque n'est pas détecté.Le disque est mis à l'envers.
WRONG CODE	Le code de région du DVD n'est pas "2" ni "ALL".

Écran de télé	Signification
NO DISC	Aucun disque n'est en place.Rayé ou encrassé, le disque n'est pas détecté.Le disque est mis à l'envers.
WRONG CODE	Le code de région du DVD n'est pas "2" ni "ALL".

- Voyants d'erreur et leur message -

Dépannage

L'utilisateur peut résoudre pas mal de problèmes sans faire appel à un dépanneur.

Si le cas se présente, se reporter au tableau ci-dessous avant de prendre contact avec un revendeur ou un centre de réparation agréés par SHARP.

■ Général

Problème	Cause	Page de référence
Aucun son n'est entendu.	Le volume est-il réglé sur "0"?Le casque est-il branché?Les fils des enceintes sont-ils dé-branchés?	P. 22P. 22P. 11
Le son en provenance des enceintes est mal balancé.	Les fils d'enceintes sont-ils mal rac-cordés?Les enceintes sont-elles placées à une distance égale de l'auditeur?Les enceintes sont-elles sur un même niveau?	P. 11P. 15P. 46
La lecture est parasitée.	Éloigner l'appareil d'ordinateurs ou de téléphones mobiles.	—
L'appareil ne répond pas à la pression d'une touche.	Mettre l'appareil en veille et le rallu-mer.	P. 50
Parasites ou neiges sur l'écran de télé.	L'appareil est-il placé à proximité d'un téléviseur doté d'une antenne interne? Utiliser une antenne exté-rieure.	P. 12
Le système ne s'allume pas.	L'appareil est-il débranché?Le circuit de protection s'est activé probablement. Débrancher l'appa-reil et, 15 minutes après, le rebran-cher.	P. 14P. 50
Aucune image ne s'affiche.	Le téléviseur est-il allumé?L'entrée sur la télé est-elle chan-gée?	P. 17P. 17

■ Lecteur DVD

Problème	Cause	Page de référence
Malgré la présence d'un dis-que, l'appareil affiche "NO DISC".Il se produit des pertes de son.	● Le disque est-il mis à l'envers?● Le disque est-il encrassé?● Le disque satisfait-il à la norme?● L'appareil subit-il des vibrations?● Une condensation est-elle formée dans l'appareil?	——P. 50
Les touches de commande ne fonctionnent pas. La re-production audio ou vidéo est interrompue.	● Le disque est-il encrassé?● Le disque satisfait-il à la norme?● L'appareil subit-il des vibrations?● Une condensation est-elle formée dans l'appareil?	——P. 50
L'image et le son sautent.	● Le disque est-il encrassé?● L'appareil subit-il des vibrations?● Une condensation est-elle formée dans l'appareil?	——P. 50
L'appareil ne fonctionne pas malgré la mise sous tension.	● S'agit-il d'un disque DVD (numéro de région 2 ou ALL), SVCD, VCD, CD audio, CD-R ou CD-RW?	P. 5
Pas d'image ni de son.	● Les câbles vidéo et audio sont-ils mal raccordés?● S'agit-il d'un disque DVD (numéro de région 2 ou ALL), SVCD, VCD, CD audio, CD-R ou CD-RW?● Le disque est-il encrassé?● Le disque est-il mis à l'envers?● Nettoyer la cellule porte-laser si elle est encrassée.● L'entrée télé est réglée sur "VIDEO 1/VIDEO 2", etc.?● L'appareil est-il allumé?	P. 13 - 14P. 5——P. 23P. 16

Tuner

Problème	Cause	Page de référence
L'émission radiodiffusée est parasitée consécutivement.	● L'appareil se trouve-t-il à proximité d'un téléviseur ou d'un PC?● L'antenne FM ou le cadre-antenne PO est-il placé correctement? Éloi-gner l'antenne du cordon d'alimenta-tion ou de l'appareil.	—P. 12
Le canal de présélection ne permet pas de rappeler une station.	● A-t-on débranché l'appareil ou y a-t-il eu une panne de courant?Programmer de nouveau la station pour la présélection.	P. 40

■ Télécommande

Problème	Cause	Page de référence
La télécommande fonctionne mal.	Les polarités des piles sont-elles respectées?Les piles sont mortes?La distance et l'angle sont-ils corrects?Y a-t-il un obstacle devant l'appareil?Le capteur de télécommande est-il exposé à une forte lumière (lampe fluorescente, soleil direct, etc)?Utilise-t-on la télécommande d'un autre équipement en même temps?	P. 16—P. 16—P. 16—
La télécommande ne permet pas d'allumer l'appareil.	L'appareil est-il branché sur secteur?Les piles sont-elles bien insérées?	P. 14P. 16

■ En cas de dérangement

Si le système a subi une force extérieure (chocs, électricité statique, surtension due à la foudre, etc.) ou une mauvaise manipulation, il peut mal fonctionner.

Procéder alors comme suit :

1. Mettre l'appareil en attente puis le rallumer. 2. Si l'appareil ne fonctionne toujours pas, le débrancher puis le rebrancher, et enfin le rallumer.

Lorsque le circuit de protection est activé :

Lorsqu'on court-circuite les fils des enceintes ou qu'on augmente trop le volume, le circuit de protection peut s'activer pour mettre le système en attente.

Débrancher l'appareil et, 15 minutes après, le rebrancher.

Baisser le volume s'il est trop élevé.

■ Avant de transporter l'appareil

1. Appuyer sur la touche ON/STAND-BY pour allumer l'appareil. 2. Appuyer sur la touche ▲ OPEN/CLOSE pour ouvrir le tiroir. Retirer le disque mis dans l'appareil. 3. Refermer le tiroir en appuyant sur la touche ▲ OPEN/CLOSE. 4. Passer en attente en appuyant sur la touche ON/STAND-BY et débrancher l'appareil.

■ Condensation

Le changement brusque de température, et la conservation ou l'utilisation dans un lieu très humide peuvent occasionner une formation de condensation à l'intérieur du système (cellule porte-laser, etc.) ou sur l'émetteur de la télécommande.

La condensation peut causer un mauvais fonctionnement de l'appareil. Si le cas se présente, laisser l'appareil sous tension sans disque dedans pour 1 heure pour assurer la lecture normale. Essuyer l'émetteur de la télécommande avec un chiffon doux.

Entretien

■ Nettoyage du coffret

Essuyer régulièrement le coffret à l'aide d'un chiffon doux et d'une solution d'eau savonneuse, puis essuyer à l'aide d'un chiffon sec.

• Éviter d'utiliser des produits chimiques (essence, diluant, etc.) pour le nettoyage. On risque d'abîmer la finition de l'enveloppe.
• Ne pas lubrifier l'appareil. Ce dernier peut mal fonctionner.

■ Entretien des disques DVD/CD

Les disques DVD/CD résistent bien aux dommages, mais il peut se produire un mauvais alignement dû à l'encrassement de la surface du disque. Afin de profiter au maximum des DVD/CD et de ce lecteur, suivre les conseils ci-dessous.

• Éviter d'écrire sur le disque, notamment sur la face non munie d'une étiquette. La lecture se fait sur cette face.
• Éviter d'exposer les disques directement au soleil, à la chaleur et à l'humidité.
• Tenir le DVD/CD par les bords. Les traces de doigts, la saleté et l'eau sur le DVD/CD sont à l'origine de bruit ou d'un alignement erroné. Si le DVD/CD est encrassé ou ne fonctionne pas correctement, nettoyer le disque avec un chiffon doux et sec. Essuyer du centre vers la périphérie, en ligne droit.

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

• Général

Alimentation	230 V CA, 50 Hz
Consommation	HT-CN400DVH:Allumé: 88 WEn veille: 0,6 W
	HT-CN500DVH:Allumé: 105 WEn veille: 0,6 W
Dimensions	Largeur: 430 mmHauteur: 53 mmProfondeur: 337 mm
Poids	4,2 kg
Bornes d'entrée audio	Entrée analogique (IN 1): type RCA × 1 paire (G/D)Entrée analogique (IN 2): type RCA × 1 paire (G/D)
Bornes de sortie audio	Sortie analogique (OUT): type RCA × 1 paire (G/D)Casque: 16 - 50 ohms (recommandé: 32 ohms)
Bornes de sortie vidéo	Sortie SCART: borne SCART × 1Sortie S-vidéo: S-vidéo × 1Sortie vidéo: RCA × 1

● Amplificateur (HT-CN400DVH)

Puissance de sortie

Enceintes avant: RMS: 60 W (30 W + 30 W) (10 % de D.H.T., 1 kHz) Enceinte centrale: RMS: 30 W (10 % de D.H.T., 1 kHz) Enceintes surround: RMS: 60 W (30 W + 30 W) (10 % de D.H.T., 1 kHz) Woofer auxiliaire: RMS: 50 W (10 % de D.H.T., 100 Hz)

● Amplificateur (HT-CN500DVH)

Puissance de sortie

Enceintes avant: RMS: 100 W (50 W + 50 W) (10 % de D.H.T., 1 kHz) Enceinte centrale: RMS: 50 W (10 % de D.H.T., 1 kHz) Enceintes surround: RMS: 100 W (50 W + 50 W) (10 % de D.H.T., 1 kHz) Woofer auxiliaire: RMS: 50 W (10 % de D.H.T., 100 Hz)

• Lecteur DVD

Système de signaux	PAL/NTSC couleur
Disques supportés	DVD (numéro de région 2, ALL), SVCD, VCD, CD audio, CD-R, CD-RW, MP3
Signal vidéo	Résolution horizontale: 500 lignesRapport S/B: 70 dB
Signal audio	Réponse en fréquence	DVD PCM linéaire:4 Hz à 22 kHz (taux d'échan-tillonnage: 48 kHz)4 Hz à 44 kHz (taux d'échan-tillonnage: 96 kHz)CD: 4 Hz à 20 kHz
	Rapport S/B	CD: 96 dB (1 kHz)
	Gamme dynamique	DVD PCM linéaire: 95 dBCD: 94 dB
	Distorsion harmoni-que totale	0,006 % maximum

• Tuner

Gamme de fréquences

FM: 87,5 -108 MHzPO: 522 - 1.620 kHz

• Enceintes avant/centrale

Type	Large bande (magnétiquement blindée)Haut-parleur de 8 cm
Puissance d'entrée maximale	HT-CN400DVH: 45 W
	HT-CN500DVH: 60 W
Impédance	HT-CN400DVH: 8 ohms
	HT-CN500DVH: 6 ohms
Dimensions	Largeur: 94 mmHauteur: 169 mmProfondeur: 97 mm
Poids	0,6 kg/chacune

• Enceinte surround

Type	Large bandeHaut-parleur de 8 cm
Puissance d'entrée maximale	HT-CN400DVH: 45 W
	HT-CN500DVH: 60 W
Impédance	HT-CN400DVH: 8 ohms
	HT-CN500DVH: 6 ohms
Dimensions	Largeur: 94 mmHauteur: 169 mmProfondeur: 97 mm
Poids	0,6 kg/chacune

• Woofer auxiliaire

Type	Woofer auxiliaireWoofer auxiliaire de 12 cm
Puissance d'entrée maximale	75 W
Impédance	6 ohms
Dimensions	Largeur: 135 mmHauteur: 338 mmProfondeur: 375 mm
Poids	5,3 kg
