LC-32/42/46DH77E/S - Télévision SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD couleur
Taille d'écran	32" (81 cm), 42" (107 cm) ou 46" (117 cm) selon le modèle
Résolution	1920 x 1080 pixels (Full HD)
Luminosité	450 cd/m²
Angle de vision	Horizontal 176°, vertical 176°
Puissance audio	2 x 10 W
Alimentation	220-240 V CA, 50 Hz
Consommation électrique	142 W (32"), 210 W (42"), 220 W (46") ; veille < 0,5 W
Poids (avec socle)	13,5 kg (32"), 19,7 kg (42"), 22,5 kg (46")
Fonctions principales	Réception DVB-T, HDMI (x3), USB (photo/musique), AQUOS LINK, EPG, télétexte, contrôle parental, économie d'énergie
Compatibilité	H.264, MPEG4, HDCP, CEC
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de liquides ni aérosols
Sécurité	Ne pas exposer à l'eau, assurer une ventilation, ne pas placer près de sources de chaleur
Réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Contactez le service consommateur SHARP.
Informations générales	Modèles : LC-32DH77E/S, LC-42DH77E/S, LC-46DH77E/S ; panneau Advanced Super View & BLACK TFT LCD

FOIRE AUX QUESTIONS - LC-32/42/46DH77E/S SHARP

Comment connecter un appareil externe (lecteur DVD, console de jeu) ?

Utilisez les prises HDMI, Péritel (SCART), composante (YUV) ou vidéo composite (RCA) selon l'appareil. Sélectionnez ensuite la source d'entrée correspondante avec la touche SOURCE ENTRÉE de la télécommande.

Comment utiliser la fonction AQUOS LINK ?

Connectez un appareil compatible (lecteur Blu-ray, enceinte AQUOS) via HDMI. Activez AQUOS LINK dans le menu Options > Réglage AQUOS LINK. Vous pourrez alors commander l'appareil avec la télécommande du téléviseur (lecture, arrêt, etc.).

Comment rechercher les chaînes automatiquement ?

Lors de la première mise sous tension, l'assistant d'auto-installation vous guide. Pour relancer une recherche, allez dans MENU > Installation > Autoinstallation et suivez les instructions. Le code secret par défaut est 1234.

Que faire si l'image est déformée ou coupée ?

Vérifiez le réglage du Mode Grand écran (touche WIDE). Vous pouvez choisir entre Normal, Zoom, Panorama, Plein, etc. Assurez-vous aussi que le format du signal est correct.

Comment lire des photos ou de la musique via USB ?

Branchez une clé USB sur la prise USB du téléviseur. Appuyez sur SOURCE ENTRÉE et sélectionnez USB. Utilisez les touches directionnelles pour naviguer et lancer la lecture. Formats compatibles : JPEG, MP3.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le volume n'est pas à zéro, que la sourdine n'est pas activée (touche MUTE), et que les écouteurs ne sont pas branchés. Assurez-vous également que le réglage Sortie audio numérique est correct (PCM ou Dolby Digital) si vous utilisez un amplificateur.

Comment régler le contrôle parental ?

Allez dans MENU > Installation > Verrouillage Enfant. Saisissez le code secret (1234 par défaut) et modifiez-le si souhaité. Vous pouvez verrouiller des chaînes ou limiter l'accès selon l'âge (censure parentale).

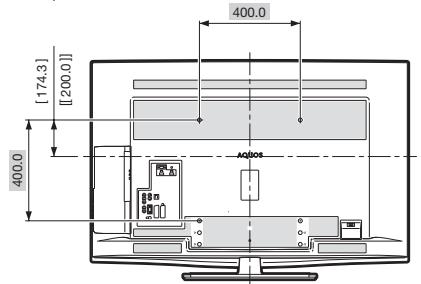

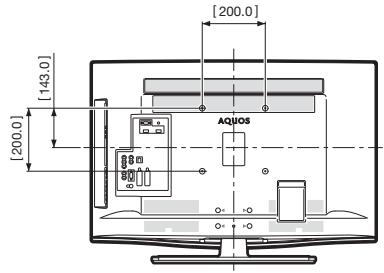

Puis-je monter le téléviseur au mur ?

Oui, utilisez le support mural optionnel SHARP AN-37AG5 (pour 32 pouces) ou AN-52AG4 (pour 42/46 pouces). L'installation doit être réalisée par un technicien qualifié. Suivez les instructions fournies avec le support.

Comment mettre à jour le logiciel du téléviseur ?

Le téléviseur peut rechercher automatiquement les mises à jour DVB-T en veille. Allez dans MENU > Installation > Mise à jour du logiciel pour configurer la recherche ou lancer une mise à jour immédiate. Ne coupez pas l'alimentation pendant le téléchargement.

Que faire en cas d'apparition de pixels morts ?

En raison de la technologie LCD, quelques pixels inactifs (points bleus, verts ou rouges) peuvent apparaître. Cela est normal et dans les limites des spécifications. Il ne s'agit pas d'un défaut. Si le nombre est excessif, contactez le service après-vente.

MODE D'EMPLOI LC-32/42/46DH77E/S SHARP

LC-32DH77E LC-32DH77S LC-42DH77E LC-42DH77S LC-46DH77E LC-46DH77S

LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TELEVISEUR COULEUR À ÉCRAN CRISTAUX LIQUIDES (LCD) TELEVISORE A COLORI LCD LCD-KLEURENTELEVISIE TELEVISION EN COLOR LCD TELEVISOR DE CRISTAL LIQUIDO

AQUOS

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE DI ISTRUZIONI GEBRUKSAANWIJZING MANUAL DE MANEJO MANUAL DE OPERACION

• Les illustrations et l'OSD dans ce mode d'emploi sont fournis à titre explicatif et peuvent être légèrement différents des opérations réelles.
• Les exemples utilisés dans ce mode d'emploi reposent sur le modèle LC-32DH77E.
• Les modèles LC-32DH77E, LC-32DH77S, LC-42DH77E, LC-42DH77S, LC-46DH77E et LC-46DH77S sont compatibles avec les émissions compressées H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264).

Table des matières 1

Cher client SHARP 2 Précautions de sécurité importantes 2 Marques 2 Télécommande 3 Téléviseur (Vue de face) 4 Téléviseur (Vue de dos) 4

Préparation 5

Accessoires fournis 5 Pose de l'ensemble du socle 5 Insertion des piles 6 Utilisation de la télécommande 6

Précautions sur la télécommande 6

Guide rapide. 7

Présentation de la première mise en service. 7 Avant de mettre le téléviseur sous tension. 8 Assemblage des câbles 8 Auto-installation initiale 9 Vérification de la force du signal et de la force du canal. 9

Regarder la télévision 10

Opérations quotidiennes 10 Mise sous/hors tension 10 Commutation entre les chaînes analogiques et numériques. 10 Changement de canal. 10 Sélection d'une source vidéo externe. 10 Sélection du mode sonore 10

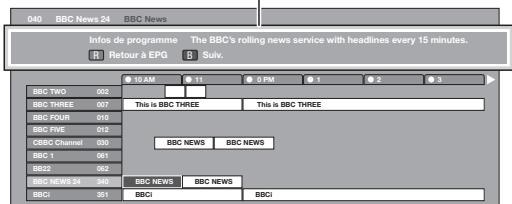

EPG 11

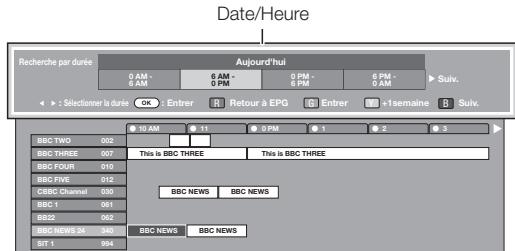

Aperçu d'EPG. 11 Réglages pratiques pour utiliser EPG 11 Sélection d'un programme à l'aide d'EPG. 12 Télétexte 13 Utilisation de l'application MHEG-5 (Royaume-Uni uniquement) 13

Raccordement d'appareils externes 14

Présentation des branchements. 14

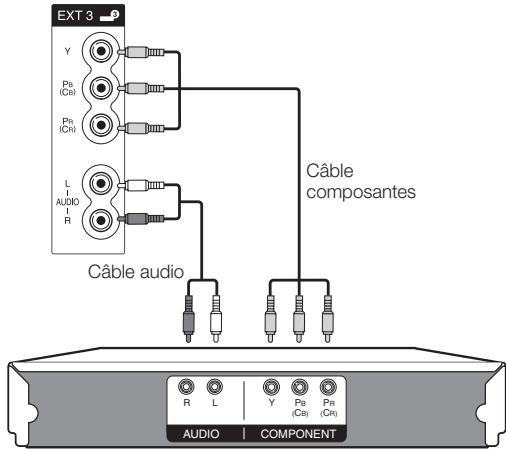

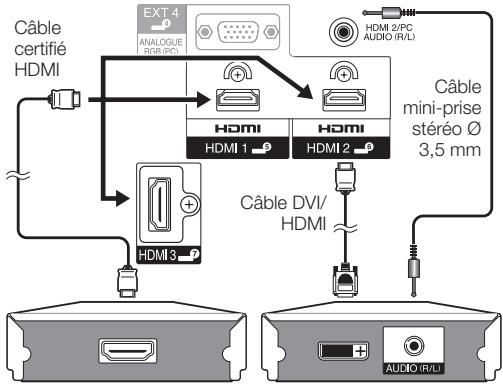

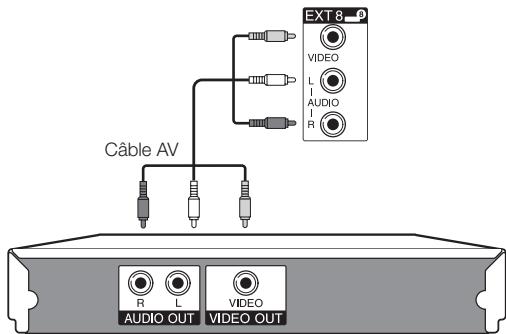

Connexion HDMI 15 Connexion Composantes 15 Connexion Vidéo 15 Connexion Péritel 16

Contrôle des appareils PÉRITEL avec AV Link...... 16

Raccordement d'enceinte/amplificateur 17

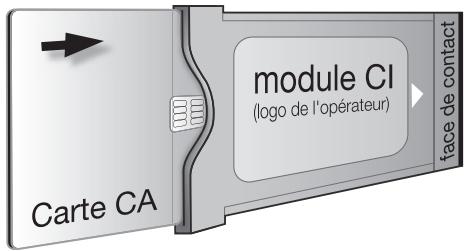

Insertion d'une carte CA 18

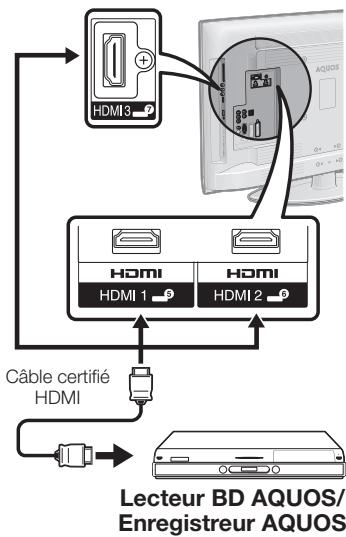

AQUOS LINK 19

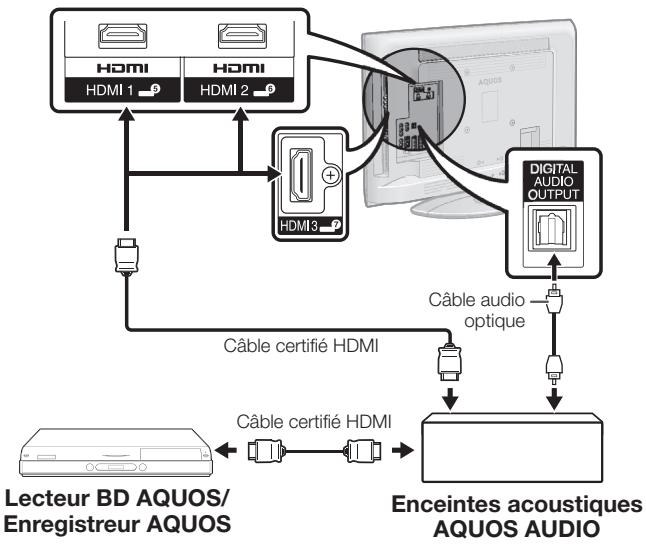

Commande d'appareils HDMI à l'aide d'AQUOS LINK 19 Connexion AQUOS LINK 19 Réglage AQUOS LINK 20 Commande d'un appareil AQUOS LINK. 21

Utilisation des menus 22

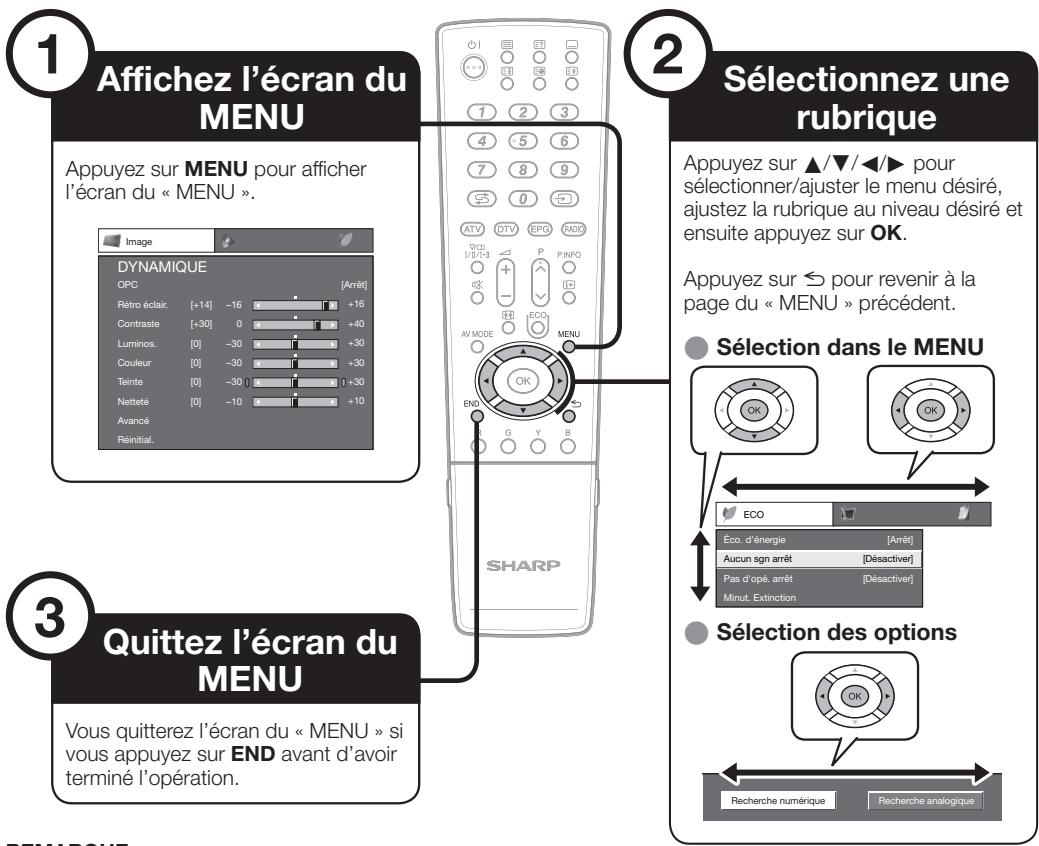

Qu'est-ce que le MENU ? 22

Opérations courantes 22

Réglage de base 23

Réglages de l'image 23 MODE AV 24 Réglages audio 24 Réglages de l'économie d'énergie 25 Réglages des canaux 26 Autoinstallation 26 Réglages des canaux numériques 26 Réglages des canaux analogiques 27 Réglages du mot de passe/contrôle parental 28

Réglages de la langue

(langue, sous-titre, multi audio) 28

Fonctions de visualisation pratiques 29

Sélection de la taille d'image 29 Sélection automatique de la taille d'image WSS....29 Sélection manuelle de la taille d'image WSS 29 Sélection manuelle de la taille d'image 29 Sélection manuelle de la taille d'image d'enregistrement 30 Sélection automatique de la taille d'image HDMI.... 30

Autres réglages Image et Audio 30

Réglage de la position de l'image 30 Réglage automatique du volume 30 Accentuation des dialogues 30 Sortie audio uniquely 30

Réglages de l'affichage 31

Affichage du canal 31 Affichage de l'heure et de la date 31

Autres fonctions pratiques 32

Réglage lors de l'utilisation d'appareils externes 32

Réglages de la source d'entrée 32 Omission d'entrée spécifique 32 Réglages du système couleur 32

Fonctionnalités supplémentaires 32

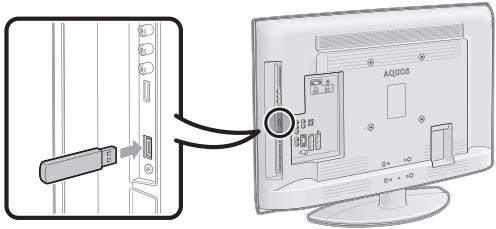

Connexion d'un périphérique USB 33

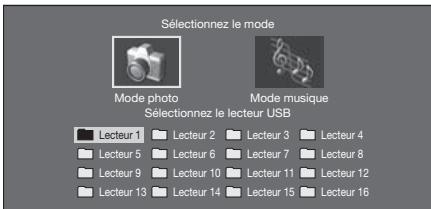

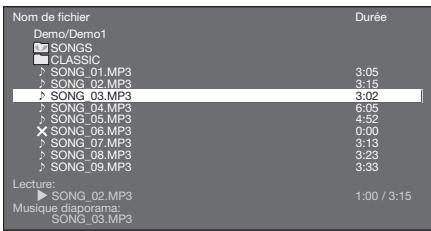

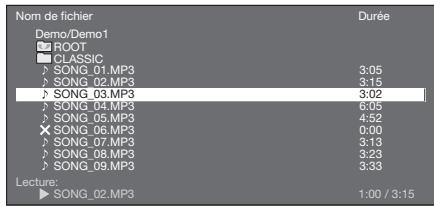

Visionneur de photos/lecteur audio USB 33

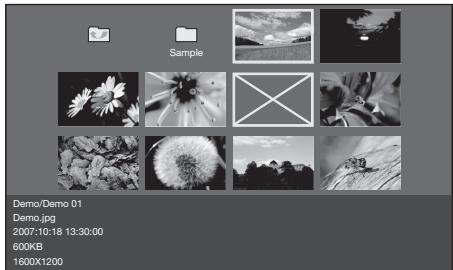

Mode photo 33 Mode musique 34

Compatibilité des périphériques USB 34

Branchement d'un ordinateur 35

Branchement d'un ordinateur 35 Réglage de l'entrée audio 35

Affichage de l'image d'un ordinateur

sur l'écran du téléviseur 35

Sélection de la taille de l'image 35 Réglage automatique de l'image de l'ordinateur.... 36 Réglage manuel de l'image de l'ordinateur 36

Sélection de la résolution d'entrée 36 Spécifications du port RS-232C 37 Tableau des ordinateurs compatibles 38 Liste de commande RS-232C. 38

Annexe 39

Que faire en cas d'anomalie ? 39 Mise à jour du téléviseur via DVB-T 40 Réinitialisation 40 Identification 40 Fiche technique 41 Accessoire en option 42 Mise au rebut en fin de vie 43 Liste des abréviations 44

Cher client SHARP

Nous vous remercions pour votre achat de ce téléviseur couleur à cristaux liquides SHARP. Pour en assurer la sécurité et le bon fonctionnement pendant de longues années, veuillez lire attentivement les Précautions de sécurité importantes avant de l'utiliser.

Précautions de sécurité importantes

Nettoyage - Débranchez le cordon secteur de la prise électrique avant de nettoyer l'appareil. Utilisez un chiffon mouillé pour le nettoyer. N'utilisez pas de produits nettoyant liquides ou en aérosols. Eau et humidité - N'utilisez pas l'appareil à proximité de l'eau, près d'une baignoire, d'un lavabo, d'un évier, d'une machine à laver, d'une piscine et dans un sous-sol humide. - Ne placez pas de vases ou tout autre récipient rempli d'eau sur cet appareil. L'eau pourrait se renverser sur celui-ci et entraîner un incendie ou une électrocution. - Support — Ne placez pas l'appareil sur un chariot, un support, un trépied ou une table instable. Ceci risquerait de causer la chute de l'appareil et de provoquer par là des blessures graves et d'endommager l'appareil. Utilisez uniquement un chariot, un support, un trépied, une applique ou une table recommandées par le fabricant ou vendus avec l'appareil. Pour monter l'appareil sur un mur, suivez les instructions du fabricant. N'utilisez que du matériel reconnu par ce dernier. - Pour déplacer l'appareil placé sur un chariot, procédez au transport avec précaution. Des arrêts brusques, une force excessive ou des irrégularités de la surface du sol peuvent provoquer la chute de l'appareil. - Ventilation — Les fentes et autres ouvertures du coffret sont destinées à la ventilation. Ne les recouvrez pas et ne les bloquez pas car une ventilation insuffisante risque de provoquer une surchauffe et/ou de réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un lit, un sofa, un tapis ou une autre surface similaire risquant de bloquer les ouvertures de ventilation. Ce produit n'est pas conçu pour être encastré; ne le placez pas dans des endroits clos comme une bibliothèque ou une étagère, sauf si une ventilation ajustée est prévue ou si les instructions du fabricant sont respectées. Le panneau LCD utilisé dans cet article est en verre. Il peut donc se briser s'il tombe ou s'il subit un choc. Veillez à ne pas vous blesser avec des éclats de verre si le panneau LCD vient à se briser. Sources de chaleur - Éloignez l'appareil des sources de chaleur comme les radiateurs, les chauffages et autres appareils produisant de la chaleur (y compris les amplificateurs). Casque — Ne mettez pas le volume à un niveau élevé. Les spécialistes de l'oreille déconseillent l'écoute prolongée à des niveaux sonores élevés. Afin d'empêcher tout incendie, ne placez jamais une bougie ou autres flammes nues au-dessus ou près de l'ensemble du téléviseur. - Afin d'empêcher tout incendie ou électrocution, ne placez pas le cordon secteur sous l'ensemble du téléviseur ou autres objets volumineux. N'affichez pas une image fixe pendant une période prolongée, sous peine de laisser une image rémanente à l'écran. - Il y a toujours consommation d'énergie si la prise principale est branchée. - Entretien — Ne tentez pas de procéder vous-même à l'entretien de l'appareil. Le dépose des couvercles risque de vous exposer à de hautes tensions et d'autres situations dangereuses. Faites appel à un technicien qualifié pour l'entretien.

Le panneau LCD est un appareil de très haute technologie vous offrant des détails fins de l'image.

Due au grand nombre de pixels, un certain nombre de pixels non actifs peuvent apparaître occasionnellement à l'écran sous la forme de point fixe bleu, vert ou rouge. Ceci sera dans les specifications du produit et ne constitue pas un défaut.

Précautions lors du transport du téléviseur

Lors du transport du téléviseur, ne le transportez pas en le tenant par les haut-parleurs. Veillez à le transporter à deux, en le tenant à deux mains — une main de chaque côté du téléviseur.

Marques

• « HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. » Fabriqué sous licence de Dolby Laboratories.
• « Dolby » et le sigle double-D sont des marques de commerce de Dolby Laboratories.
• Le logo « HD ready » est une marque de commerce de EICTA.
• Le logo DVB est une marque déposée du projet DVB (Digital Video Broadcasting).
• « X. V. Color » et X. V. Color sont des marques de Sony Corporation.

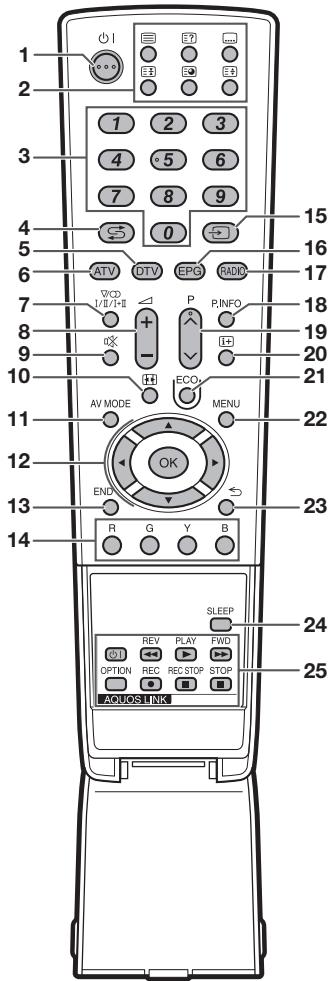

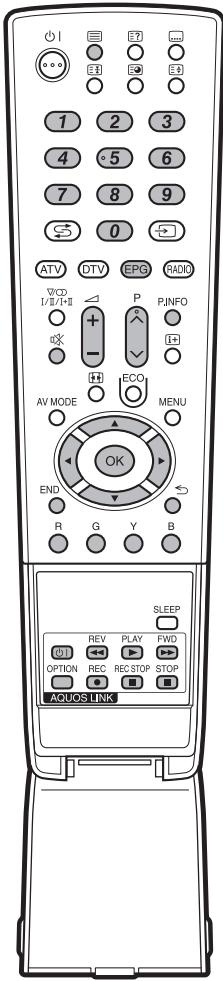

Télécommande

1 (Attente/Marche) (Page 10)

2 Touches pour les opérations pratiques

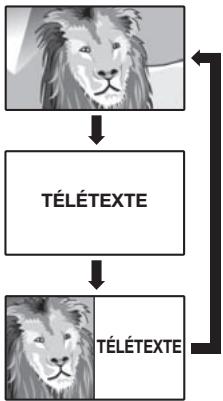

Télétexte ATV: Affiche le télétexte analogue (Page 13). DTV: Sélectionne MIHEG-5 et le télétexte pour la télévision numérique (DTV) (Page 13). (Réveille le texte masqué) (Page 13) (Sous-titre)

Active/désactive les langues des sous-titres (Pages 13 et 28).

(Geler/Maintenir)

Appuyez sur cette touche pour faire un arrêt sur image sur une image animée.

Télétexte: Interrompt la mise à jour automatique des pages télétexte ou libère le mode de maintien.

(Sous-page)

(Page 13)

(Haut/Bas/Entier)

Régler la zone d'agrandissement en mode télétexte (Page 13).

3. Touches numériques 0-9

Pour sélectionner le canal.

Entrez les nombres de votre besoin. Régalez la page en mode Télécommande.

• Si vous sélectionnez les cinq pays nordiques (la Suède, la Norvège, la Finlande, le Danemark ou l'Islande) pour le réglage du pays dans le menu « Autoinstallation » (page 26), les services DTV sont de quatre chiffres. Pour les autres pays, ils sont de trois chiffres.

4 S (Flash-back)

Appuyez sur cette touche pour revenir à l'entrée externe ou au canal précédemment sélectionné.

5 DTV

Appuyez sur cette touche pour accéder au mode télévision numérique.

6 ATV

Appuyez sur cette touche pour accéder au mode télévision analogue traditionnel.

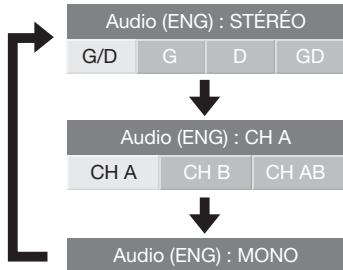

7 I/II+Mode sonore)

Sélectionne le mode son multiplex (Page 10).

8 +/-(Volume)

Augmente/baisse le volume sonore du télévisieur.

9 (Sourdine)

Marche/arrêt du son du téléviseur.

10 (Mode Grand écran)

Sélectionne le mode grand écran (Pages 29 et 35).

11 AV MODE

Sélectionne un réglage vidéo (Page 24).

12 △ / ▽ / ▲ (Curseur)

Sélectionne la rubrique désirée sur l'écran de réglage.

Écoute une commande au sein de l'écran du « MENU »

ATV/DTV : Affiche la liste des émissions lorsqu'aucune autre écran du « MENU » n'est exécuté.

13 END

Quitter l'écran du MENU

14 Touches R/G/Y/B (Couleur)

Les touches de couleur servent à sélectionner les rubriques colorées équivalentes sur l'écran (EPG, MHEG-5, Télétexte par ex.).

SOURCE ENTRÉE

Sélectionne une source d'entrée (Page 10).

16 EPG

DTV : Affiche l'écran EPG (Pages 11-12).

17 RADIO

DTV : Bascule entre le mode Radio et Données.

Lorsque seule la diffusion des données (pas de radiodiffusion) est transmise par DVB, la radiodiffusion est sautée.

18 P. INFO

Appuyez sur cette touche pour afficher les informations sur les émissions transmises par diffusion vidéo numérique dans le coin supérieur gauche de l'écran (DTV uniquement).

19 P∧/V

Sélectionne le canal télévisé.

20 °1 + (Affichage des informations)

Appuyez sur cette touche pour afficher les informations sur la chaîne (numéro de canal, signal, etc.) dans le coin supérieur droit de l'écran (Page 31).

21 ECO (Standard/Avancé/Arrêt)

Sélectionnez le réglage « Eco. d'énergie » (page 25).

22 MENU

Marche/arrêt de l'écran du « MENU ».

23 (Retour)

Revenez à l'écran de « MENU » précédent.

24 SLEEP

Appuyez sur cette touche pour programmer l'heure à laquelle le téléviseur se mettra automatiquement en veille (Page 25).

25 Touches AQUOS LINK

Si un appareil externe comme un lecteur BD AQUOS est raccordé au téléviseur par l'intermédiaire de cables HDMI et est compatible avec AQUOS LINK, vous pouvez utiliser ces touches AQUOS LINK. Voir page 19 et 21 pour les détails.

Téléviseur (vue de dos)

La disposition des prises peut être différente selon le modèle.

• Les prises HDMI2 et EXT4 peuvent utiliser la même prise d'entrée audio. L'objet adéquat doit néanmoins être sélectionné dans le menu « Sélect. Audio PC » (Reportez-vous à la page 35 pour en savoir plus).

Accessoires fournis

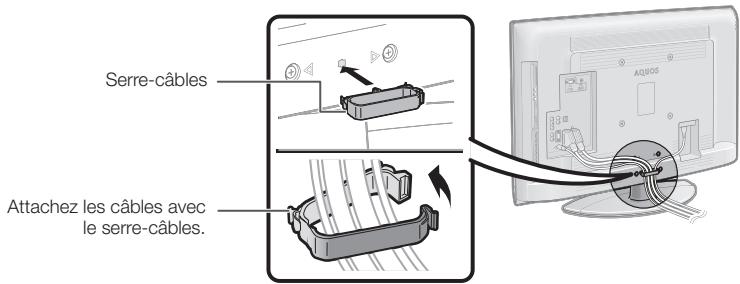

Télécommande (× 1) Cordon secteur (× 1) Serre-cables (× 1)

Ensemble du socle (× 1)

• LC-32DH77E, LC-32DH77S - LC-42DH77E, LC-42DH77S / LC-46DH77E, LC-46DH77S

Pages 3 et 6

La forme de la prise peut être différente dans certains pays. Page 8

Page 8

Page 5

Mode d'emploi (ce document)

• Pile au zinc-carbone format « AAA » (×2) … Page 6

Pose de l'ensemble du socle

• Avant de poser (ou déposer) l'ensemble du socle, débranchez le cordon secteur de la prise AC INPUT.
• Avant de procéder aux opérations, étendez un tapis sur la surface de travail sur laquelle vous placerez le téléviseur. Ceci lui évitera d'être endommagé.

Attention

Fixez le socle dans le bon sens. Veillez à bien suivre les instructions. Un montage incorrect du socle peut entraîner la chute du téléviseur.

1 Confirmez la présence des huit vis avec l'ensemble du socle.

2 Fixez le pied de soutien pour l'ensemble du socle sur la base à l'aide de quatre vis avec le tournevis (fourni) comme illustré.

Insertion du socle.

① Insérez le socle dans les ouvertures sous le télévisieur (Maintenez le socle afin qu'il ne tombe pas du bord de la surface de travail). ② Insérez et serrez les quatre vis dans les quatre trous de vis au dos du télévisieur.

Remarque

• Pour déposer le socle, procédez aux étapes ci-dessus dans l'ordre inverse.

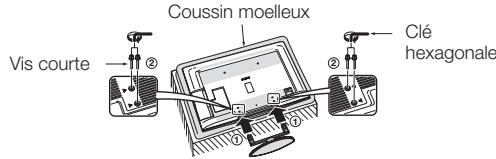

LC-42DH77E, LC-42DH77S/LC-46DH77E, LC-46DH77S:

1 Confirmez la présence des huit vis (quatre vis courtes et quatre vis longues) fournies avec l'ensemble du socle.

2 Fixez le pied de soutien pour l'ensemble du socle sur la base à l'aide de quatre vis longues avec la clé hexagonale (fournie) comme illustré.

Insertion du socle.

① Insérez le socle dans les ouvertures sous le téléviseur (Maintenez le socle afin qu'il ne tombe pas du bord de la surface de travail). ② Insérez et serrez les quatre vis courtes dans les quatre trous de vis au dos du téléviseur.

Remarque

• Pour déposer le socle, procédez aux étapes ci-dessus dans l'ordre inverse.

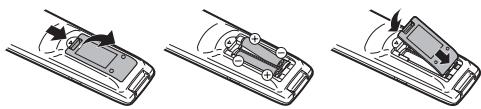

Insertion des piles

Avant d'utiliser le téléviseur pour la première fois, insérez les deux piles au zinc-carbone format « AAA » fournies. Lorsque les piles sont épuisées et que la télécommande ne fonctionne plus, remplacez les piles par des piles format « AAA » nouvelles.

1 Ouvrez le couvercle du compartiment des piles. 2 Insérez les deux piles au zinc-carbone format « AAA » fournies.

• Placez les piles en faisant correspondre leurs bornes avec les indications (+) et (-) dans le compartiment des piles.

3 Refermez le couvercle.

Attention

Une utilisation incorrecte des piles peut entraîner une fuite de produits chimiques ou même une explosion. Veillez bien à suivre les instructions ci-dessous.

• N'utilisez pas ensemble des piles de types différents. Les autres piles ont des caractéristiques différentes.
• N'utilisez pas ensemble des piles usagées et neuves. Ceci peut raccourcir la durée de vie des piles neuves ou provoquer des fuites des piles usagées.
• Retirez les piles dès qu'elles sont usées. Les produits chimiques s'échappant d'une pile peuvent provoquer une allergie. En cas de fuite, essuyez soigneusement avec un chiffon.
• Les piles fournies avec l'appareil peuvent avoir une durée de vie plus courte que prévue en raison des conditions de stockage.
• Si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée, retirez les piles. Lorsque vous remplacez les piles, utilisez des piles au zinc-carbone plutôt que des piles alcalines.

Remarque sur la mise au rebut des piles :

Les piles fournies ne contiennent pas de matériaux dangereux, comme du cadmium, du plomb ou du mercure. Les réglementations sur les piles usagées stipulent que les piles ne doivent plus être jetées avec les ordures ménagères. Déposez gratuitement les piles usagées dans les bacs collecteurs indiqués mis en place à cet effet dans les magasins.

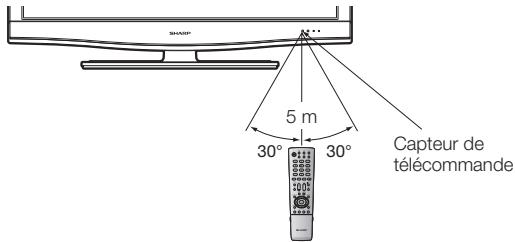

Utilisation de la télécommande

Utilisez la télécommande en la dirigeant vers le capteur de télécommande. Des objets placés entre la télécommande et le capteur peuvent gérer le bon fonctionnement de la télécommande.

Précautions sur la télécommande

• N'exposez pas la télécommande à des chocs. Ne l'exposez pas non plus à des liquides et ne la placez pas dans des endroits très humides.
• N'installez pas, ni n'exposez la télécommande directement au soleil. La chaleur risquerait de la déformer.
• La télécommande risque de ne pas fonctionner correctement si le capteur de télécommande du téléviseur est directement exposé au soleil ou à un éclairage violent. Dans ce cas, modifie l'angle de l'éclairage ou du téléviseur, ou rapproche la télécommande du capteur de télécommande.

Présentation de la première mise en service

Suivez une par une les étapes ci-dessous lorsque vous utilisez le téléviseur pour la première fois. Il se peut que certaines étapes ne soient pas nécessaires en fonction de l'installation et des raccordements de votre téléviseur.

Preparation

Allumer le téléviseur et exécuter l'auto-installation

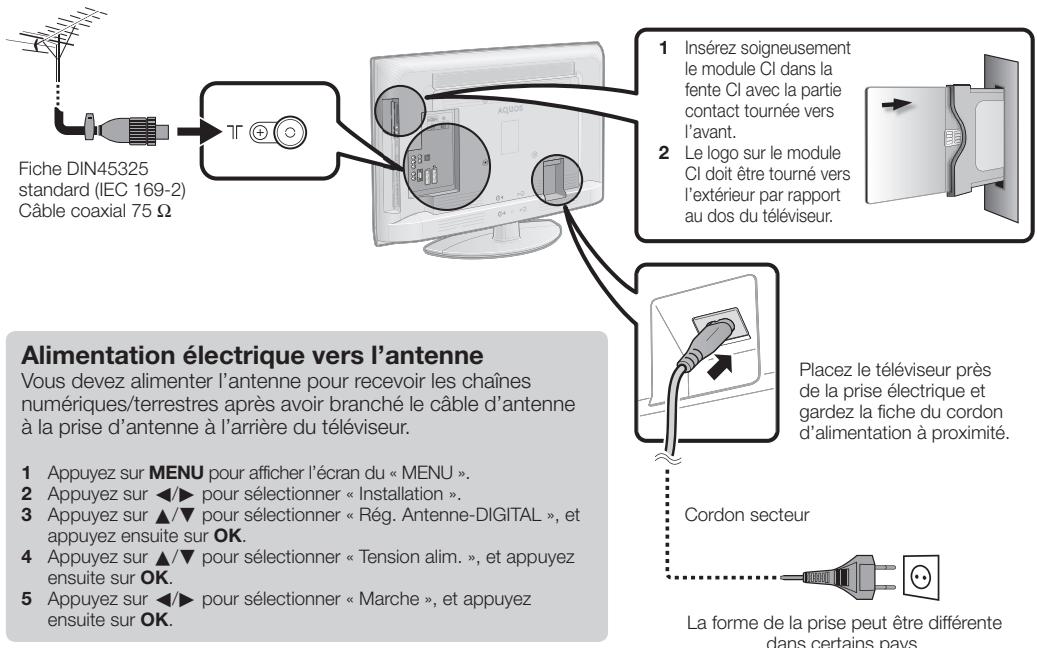

1 Branchez le câble d'antenne à la prise d'antenne (Page 8).

Au besoin, insérez la carte CA dans la fente CI pour voir les émissions cryptées (Pages 8 et 18).

3 Branchez le cordon secteur au télévisieur (Page 8).

La forme de la prise peut être différente dans certains pays.

1 Allumez le téléviseur avec () (Page 10).

2 Exécutez l'auto-installation initiale (Page 9).

Réglage de la langue

Réglage Domicile/Magasin

Réglage du pays

Réglage de la recherche de canaux

Regarder la télévision

Félicitations! Vous pouvez à présent regarder la télévision. 2 Au besoin, ajustez l'antenne pour obtenir la meilleure réception de signal possible (Page 9).

Brancher des appareils externes

Branchez des appareils externes comme un lecteur/ enregistreur DVD conformement aux instructions (Pages 14-16).

2 Branchez des appareils audio externes comme des enceintes/ amplificateurs conformément aux instructions (Pages 14 et 17).

Installation du téléviseur sur un mur

• Ce téléviseur doit être installé sur un mur uniquement avec l'applique pour montage mural et la fixation disponibles après de SHARP (Page 42). Une installation instable et un risque de blessures graves pourraient résulter de l'utilisation d'autres appliques pour montage mural. L'installation du téléviseur couleur LCD demande des qualifications particulières et ne doit être effectuée que par un personnel de service qualifié. Nous conseillons de ne pas effectuer vous-même ce travail. SHARP décline toute responsabilité en cas de montage défectueux pouvant provoquer un accident ou des blessures.
• Vous pouvez faire appel à un technicien de service qualifié et utiliser l'applique et la fixation en option pour monter le téléviseur sur un mur.
• Pour utiliser ce téléviseur monté sur un mur, retirez d'abord le ruban adhésif en deux endroits à l'arrête du téléviseur, puis utilisez les vis fournies avec l'applique pour montage mural afin de la sécuriser à l'arrête du téléviseur.
• Lorsque vous montez le téléviseur sur un mur, il est recommandé de fixer le pied de soutien.

Lors de l'utilisation de l'applique pour montage mural an-37ag5 ou an-52ag4

Vous pouvez confirmer le centre de l'écran du téléviseur au moyen du repère gravé sur l'applique pour montage mural lors de la fixation du téléviseur au mur.

AN-37AG5

LC-32DH77E, LC-32DH77S: Le centre de l'écran du téléviseur est 13 mm au-dessous du repère « B » de l'applique murale.

AN-52AG4

LC-42DH77E, LC-42DH77S: Le centre de l'écran du téléviseur est au repère « c » de l'applique murale.

LC-46DH77E, LC-46DH77S: Le centre de l'écran du téléviseur est au repère « b » de l'applique murale.

Autoinstallation initiale

L'assistant pour l'auto installation initiale apparait lorsque le téléviseur est mis sous tension pour la première fois après l'achat. Suivez les menus et procédez aux réglages nécessaires les uns après les autres.

Confirmez ce qui suit avant de mettre le téléviseur sous tension

Le câble d'antenne est-il raccordé? Le cordon secteur est-il branché?

1 Appuyez sur (l) du téléviseur.

• L'assistant pour l'auto-installation initiale apparait.

2 Réglage de l'osd.

Appuyez sur / / pour sélectionner la langue de votre choix, et appuyez ensuite sur OK.

3 Sélection de l'emplacement du téléviseur.

Appuyez sur pour décider où vous utiliserez ce téléviseur, et appuyez ensuite sur OK.

• DOMICILE: « STANDARD » sera la valeur par défaut pour le réglage « MODE AV »
• MAGASIN: « DYNAMIQUE (Fixe) » sera la valeur par défaut pour le réglage « MODE AV ». Si « MODE AV » est modifié, le téléviseur reviendra automatiquement à « DYNAMIQUE (Fixe) » si aucun signal n'est reçu du téléviseur ou de la télécommande pendant 30 minutes.
• Une image de démonstration s'affichera une fois l'auto-installation initiale terminée. Si vous avez choisi « MAGASIN » par erreur, allez à « Installation » > « Réinitialisation » > sélectionnez à nouveau « DOMICILE »

4 Réglage du pays.

Appuyez sur △ / △ / 4 pour sélectionner le pays ou la région de chaque, et appuyez ensuite sur OK.

• Cet écran de réglage n'apparaît que pendant la première installation.

5 Lancement de la recherche des canaux.

Appuyez sur « pour sélectionner « Recherche numérique » ou « Recherche analogue », et appuyez ensuite sur OK.

• Si vous souhaitez rechercher davantage d'émissions, procédez à la « Recherche supplémentaire » à partir du menu « Installation programme » (Pages 26 et 27). Pour regarder à la fois des émissions analogiques et numériques, il est nécessaire de procéder aux réglages de la recherche de canaux pour chaque format.

• Si vous procédez à la « Recherche numérique » dans l'assistant pour l'autoinstallation initiale, il est nécessaire de procéder à la « Recherche analogue » dans

« Autoinstallation » du menu « Installation » (Pages 26 et 27).

Le téléviseur cherche, trie et mémorise toutes les chaînes de télévision recevables d'après leurs réglages et l'antenne raccordée.

• Pour arrêter en cours l'auto installation initiale, appuyez sur

Remarque

• Si vous éteignez le téléviseur après avoir effectué l'étape 5, l'assistant pour l'auto installation initiale n'apparaît pas. La fonction d'auto installation vous permet d'exécuter à nouveau l'installation dans le menu « Installation » (Page 26).
• L'assistant pour l'auto installation initiale disparaît si vous n'utilisez pas le téléviseur pendant 30 minutes avant de chercher des chaînés à l'étape 6.
• Une fois l'auto installation initiale terminée, le code secret par défaut est automatiquement rédigé à « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/contrôle parental à la page 28. Pour effacer le code secret (la saisie du code secret ne se ra plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET à la page 40. Lorsque « Italie » est dans le réglage pays, le code secret est automatiquement régulé à « 1234 » et la restriction d'âge par défaut à 18 ans.

Vérification de la force du signal et de la force du canal

Si vous installez une antenne DVB-T pour la première fois ou la déplacez, il est recommandé d'ajuster l'alignement de l'antenne pour avoir une bonne réception en vérifiant sur l'écran de réglage d'antenne.

1 Appuyez sur MENU pour afficher l'écran du « MENU » 2 Appuyez sur « » pour sélectionner « Installation » 3 Appuyez sur / pour sélectionner « Reg. Antenne-DIGITAL », et appuyez ensuite sur OK.

Vérification de la force du signal

Appuyez sur / pour sélectionner « Force du signal »

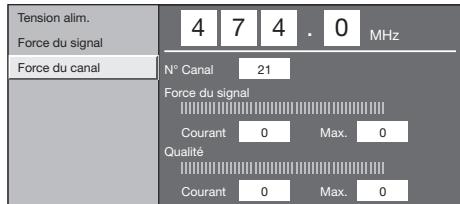

Vérification de la force du canal

Appuyez sur / pour sélectionner « Force du canal », et appuyez ensuite sur OK.

• Vous pouvez saisir une bande de fréquence spécifique à l'aide des touches numériques 0-9.

4 Positionnez et alignez l'antenne de telle manière que les valeurs maximales possibles pour « Force du signal » et « Qualité » soient obtenues.

Remarque

• Les valeurs de « Force du signal » et « Qualité » indiquent quand vérifier l'alignement correct de l'antenne.

Allumer/éteindre le téléviseur

Appuyez sur le téléviseur. Éteignez-le en appuyant sur le téléviseur.

Remarque

Lorsque vous coupez l'alimentation à l'aide de ① du téléviseur, les données EPG sont perdues et les enregistrements programmés avec minuterie ne sont pas exécutés par le téléviseur.

La disposition des prises peut être différente selon le modèle.

En mode de veille

Si le téléviseur est mis sous tension, vous pouvez le mettre en veille en appuyant sur | de la télécommande.

Quitter le mode de veille

En veille, appuyez sur de la télécommande.

Statut de l'indicateur TV

Indicateur (ü) |	Statut
Arrêt	Mise hors tension
Vert	Mise sous tension
Rouge	Veille

Remarque

• Si vous prévoyez de ne pas utiliser le téléviseur pendant une période prolongée, veillez à retirer le cordon secteur de la prise électrique.
• Une faible quantité d'électricité est consommée même lorsque le téléviseur est éteint.

Sélection d'une source vidéo externe

Une fois le raccordement effectué, appuyez sur l pour afficher l'écran « SOURCE ENTREE » et appuyez ensuite sur / pour passer à la source externe ajustée avec OK.

Mode DTV:

Si plusieurs modes sonores sont reçus, à chaque fois que vous appuyez sur ↓/▶ le mode change comme suit.

Appuyez sur ↓/▶ pour sélectionner le son G ou D lorsque l'écran STÉRÉO ou DUAL MONO s'affiche.

Audio (ENG) : STÉRÊO
G/D	G	D	GD

Remarque

L'écran du mode sonore disparaît au bout de six secondes. - Les rubriques sélectionnables varient selon les émissions reçues.

Mode ATV:

À chaque fois que vous appuyez sur le mode change comme indiqué dans les tableaux suivants.

Sélection d'émissions NICAM TV
Signal	Rubriques sélectionnables
StéRéo	NICAM STÉRéO, MONO
Bilingue	NICAM CH A, NICAM CH B, NICAM CH AB, MONO
Monaural	NICAM MONO, MONO
Sélection d'émissions A2 TV
Signal	Rubriques sélectionnables
StéRéo	STÉRéO, MONO
Bilingue	CH A, CH B, CH AB
Monaural	MONO

Remarque

• Sieldom signal n'est reçu, le mode sonore affiche « MONO »

EPG est une liste de programmes qui s'affiche à l'écran. Avec EPG, vous pouvez consulter la programmation des événements DTV/RADIO/DONNÉES, voir des informations détaillées sur ces événements, synchroniser sur un événement actuellement à l'antenna et programmer une miniterie pour des événements futurs.

Aperçu d'EPG

• Sélectionner un programme à l'aide d'EPG (Page 12) Vérifier les informations sur le programme (Page 12)

Fonctions pratiques

• Recherche un programme par catégorie (Page 12)
• Chercher un programme par date/heure (Page 12)

Opérations courantes

1 Appuyez sur MENU pour afficher l'écran du « MENU ». 2 Appuyez sur pour sélectionner « Réglage numérique » 3 Appuyez sur / pour sélectionner « Réglage EPG », et appuyez ensuite sur OK.

4 Appuyez sur / pour sélectionner la rubrique désirée, et appuyez ensuite sur OK (Exemple : « Réglage EPG », « Régl. plage affichage », etc.).

5 Appuyez sur / / pour sélectionner ou ajuster la rubrique souhaitée, et appuyez ensuite sur OK (Exemple: « oui », « non », etc.).

Réglages de l'affichage EPG

Réglage EPG (réglage pour la réception des données EPG)

Si vous souhaitez utiliser EPG pour les chaînes numériques, sélectionnez « oui ». Les données EPG doivent être automatiquement capturées pendant que le téléviseur est en mode de veille. Après avoir placé cette option sur « oui », la mise hors tension avec la télécommande peut prendre un certain temps en raison du processus de capture des données.

Remarque

• Si l'alimentation principale du téléviseur est éteinte, les données EPG ne seront pas capturées.

Le « Régl. plage affichage » vous permet de sélectionner trois types de durée pour l'affichage à l'écran.

Rubrique

Mode 1: Affiche six heures d'informations sur les programmes.

Mode 2: Affiche trois heures d'informations sur les programmes.

Mode 3: Passe au format d'affiche EPG avec une durée verticale.

Réglage icône genre

Vous pouvez griser ou placer une marque sur les genres souhaités et rechercher facilement les programmes que vous regardez fréquemment.

Icône	Genre	Icône	Genre
	Film/Fiction		Musique/Ballet/Disse
	News/Actualités		Arts/Culture (sans musique)
	Variétés/Jeux		Société/Politique/Economie
	Sports		Education/Science/Faits
	Enfants/Jeunesse		Loisirs

Opérations de base

Les illustrations sur cette page sont expliquées au moyen des services à trois chiffres.

Appuyez sur EPG.

(2)

① Sélectionnez la durée souhaitée

Appuyez sur pour sélectionner la durée que vous souhaitez rechercher.

• Continuez d'appuyer sur pour afficher les programmes dans la prochaine durée.

2 Sélectionnez l'émission de votre choix

Appuyez sur / pour sélectionner le programme de votre choix.

Si ou s'affiche à gauche des services, continuez d'appuyer sur / pour afficher l'écran suivant ou précédent.

3 Vérifiez les informations sur le programme

1 Appuyez sur △ / ▽ / ◁ pour sélectionner le programme que vous souhaitez vérifier. 2 Appuyez sur R.

Informations sur le programme

4 Cherchez un programme dans une catégorie

1 Appuyez sur G. 2 Appuyez sur / pour sélectionner le genre souhaité, et appuyez ensuite sur OK. 3 Appuyez sur / pour sélectionner le programme que vous souhaitez voir, et appuyez ensuite sur OK.

Genre

• Reportez-vous à la page 11 pour le réglage du genre.

5 Cherchez un programme par date/heure

1 Appuyez sur Y. 2 Appuyez sur / pour sélectionner la durée désirée, et appuyez ensuite sur OK.

3 Appuyez sur / pour sélectionner le programme de votre choix, et appuyez ensuite sur OK.

Qu'est-ce que le télétexte ?

Le Télétexte transmet des pages d'informations et de deux aux téléviseurs dotés d'un équipement spécial. Notre téléviseur reçoit les signaux Télétexte émis par des stations de télévision et les décode en format graphique pour les visionner. Les informations, le bulletin météo et les nouvelles sportives, les cours de la Bourse et les programmes des émissions font partie des nombreux services disponibles.

Activer/désactiver le télétexte

1 Sélectionnez un canal télévisé ou une source externe fournissant un programme télétexte. 2 Appuyez sur pour afficher le Télétexte.

• De nombreuses chaînes utilisent le système d'exploitation TOP, tandis que certaines utilisent le FLOF (CNN, par ex.). Notre téléviseur prend en charge ces deux systèmes. Les pages sont divisées en groupes de thème et en thèmes. Une fois passée au tableau, un maximum de 2000 pages sont mémorisées pour un accès rapide.
• À chaque fois que vous appuyez sur [ə], l'écran change comme indiqué ci-dessous.
• Appuyez de nouveau sur [ə] pour afficher le télétexte sur l'écran droit et l'image normale sur l'écran gauche.
• Si vous sélectionnez un programme sans signal de télétexte, « Pas de Télétexte disponible. » s'affiche.
• Le même message s'affiche pendant d'autres modes si aucun signal télétexte n'est disponible.

Remarque

• Le télétexte ne sera pas opérationnel si le type de signal sélectionné est RVB (Page 32).

Touches pour les opérations du télétexte

Touches	Description
P∧/∨	Augmentez ou diminuez le numéro de page.
Couleur (R/G/Y/B)	Vous peuvent selectionner un groupe ou un bloc de pages affichées dans les parenthéses en couleur en bas de l'écran en appuyant sur la couleur correspondante (R/G/Y/B) de la télécommande.
0-9	Sélectionné directement une page de 100 à 899 à l'aide des touches numériques 0-9.
(E)(Haut/Bas/Entier)	Commutez l'image du télétexte sur Haut, Bas ou Entier.
(E)(Révèle le télétexte masqué)	Révèle ou masque les informations dissimulées comme la réponse d'un jeu.
(E)(Geler/Maintenir)	Interrompt la mise à jour automatique des pages télétexte ou libre le mode de mainien.
(Sous-titres pour Télétexte)	Affiche les sous-titres ou quitter l'écran des sous-titres. • Les sous-titres ne seront pas affichés si le service ne contient pas d'informations de sous-titres.
(E)(Sous-page)	Révèle ou cache les sous-pages. • Touche R: Pour recycler à la sous-page précédente. • Touche G: Pour avancer à la sous-page suivante. • Ces deux touches sont indiquées à l'écran par les symboles « + » et « - »

Utilisation de l'application mheg-5 (royaume-uni uniquement)

Certains services vous apportent des programmes avec l'application codée MHEG qui vous permet d'avoir une expérience interactive DTV. Si elle est fournie, l'application MHEG-5 démarre lorsque vous appuyez sur l

Avant le raccordement...

Veillez à éteindre le téléviseur et tous les autres appareils avant de procéder aux raccordements. - Branchez fermement un câble à une ou plusieurs prises. - Lisez attentivement le mode d'emploi de chaque appareil externe pour voir les méthodes de raccordement possibles. Ceci vous aidera à atteindre la meilleure qualité audiovisuelle possible et à optimiser le potentiel de votre téléviseur et de l'appareil raccordé. - Reportez-vous à la page 35 pour raccorder un ordinateur au téléviseur.

Présentation des branchements

Le téléviseur est doté des prises présentées ci-dessous. Trouvez le cable correspondant à la prise du téléviseur et raccordez l'appareil.

Remarque

• Les câbles illustrés aux pages 14-17 sont en vente dans le commerce.

Cable mini-prise stereo 0,3,5 mm

Exemple d'appareils raccordables

Lecteur/enregistreur DVD - Lecteur/enregistreur Blu-ray - Console de jeu

Grâce aux connexions HDMI, la transmission vidéo et audio numérique est possible par l'intermédiaire d'un câble de raccordement à partir d'un lecteur/enregistreur. Les données audio et vidéo numérique sont transmises sans compression de données, ne perdant ainsi aucune de leur qualité. La conversion analogue/numérique n'est plus nécessaire sur les appareils raccordés au téléviseur, éliminant ainsi les pertes de qualité.

Conversion dvi/hdmi

Les signaux vidéo numériques d'un DVD peuvent également être lus par l'intermédiaire d'une connexion HDMI compatible grâce à un cable DVI/HDMI. Le son doit être alimenté séparément.

• Lors du branchement d'un cable DVI/HDMI à la prise HDMI, l'image peut ne pas s'afficher correctement.
• HDMI et DVI utilisant la même méthode de protection contre la copie HDCP.

Lors de l'utilisation de la prise HDMI2

Vous devez régler la source d'entrée du signal audio en fonction du type de câble HDMI raccordé (Reportez-vous à la page 35 pour en savoir plus).

Câble certifié HDMI

Allez sur « MENU » > « Options » > « Sélect. »

Audio PC > sélectionnez « EXT4 (RGB) »

Cable dvi/hdmi

Allez sur « MENU » > « Options » > « Sélect. »

Audio PC > sélectionnez « HDMI2 »

Remarque

• Si un appareil HDMI est compatible avec AQUOS LINK, vous pouvez profiter de fonctions polyvalentes (Pages 19-21).
• Un bruit vidéo peut apparaître en fonction du type de câble HDMI utilisé. Veillez à utiliser un câble HDMI certifié.
• Lecture des images HDMI, le format convenant à l'image est automatiquement détecté et sélectionné.

Signal video pris en charge :

576i, 576p, 480i, 480p, 1080i, 720p, 1080p

Voir page 38 pour connaître la compatibilité des signaux PC.

Exemple d'appareils raccordables

• Magnétoscope • Lecteur/enregistreur DVD Lecteur/enregistreur Blu-ray

Vous bénéficierez d'une restitution fidèle des couleurs et d'images de qualité élevée par la prise EXT3 au raccordement d'un lecteur/enregistreur DVD ou d'un autre appareil.

Exemple d'appareils raccordables

• Magnétoscope • Lecteur/enregistreur DVD Lecteur/enregistreur Blu-ray • Console de jeu • Caméscope

Vous pouvez utiliser la prise EXT8 pour brancher une console de jeu, un caméscope, un lecteur/enregistreur DVD et un autre appareil.

Exemple d'appareils raccordables

Décoderur

Exemple d'appareils raccordables

• Magnétoscope

Lecteur/enregistreur DVD

Décodeur

Lors de l'utilisation de la prise EXT2 (peritel)

Si vous magnétoscope supporte les systèmes téléviseur-magnétoscope avancés AV Link, vous pouvez le brancher en utilisant un cable PERITEL complètement cable.

Magnétoscope Décodeur

Remarque

• dans ce cas ou le décodeur nécessite un signal du téléviseur, assurez-vous de sélectionner la prise d'entrée appropriée à laquelle le décodeur est raccordé dans « Réglage manuel » du menu « Réglage analogue » (Page 27).
• Les systèmes téléviseur-magnétoscope avancés AV-Link peuvent ne pas être compatibles avec certaines sources externes.
• « Ext2 » dans le menu « Sélection d'entrée »

Contrôle des appareils PÉRITEL avec AV link

Ce téléviseur intègre quatre fonctions AV Link types pour assurer de bonnes connexions entre le téléviseur et les autres appareils audiovisuels.

Lecture d'une seule touche

Lorsque le téléviseur est en mode de veille, il se met automatiquement sous tension et démarre la lecture de l'image de l'appareil audiovisuel (magnétoscope ou lecteur/enregistreur DVD par ex.).

Attente TV

Lorsque le téléviseur entre en mode de veille, l'appareil audiovisuel raccordé (magnétoscope ou lecteur/enregistreur DVD par ex.) entre également en mode de veille.

Lorsque la télécommande du magnétoscope raccordé est dotée de la touche WYSIWYR, vous pouvez commencer automatiquement à enregistrer en appuyant sur la touche WYSIWYR.

Téléchargement des préréglages

Transfère automatique les informations sur les préréglages des canaux du tuner du téléviseur vers celui de l'appareil audiovisuel raccordé (magnétoscope par ex.) par la prise EXT2.

Remarque

• Reportez-vous aux modes d'emploi de chacun des appareils externes pour les détails. La fonction AV Link n'est opérationnelle que lorsque l'appareil audiovisuel est raccordé à la prise EXT2 avec un cable PÉRITEL complètement cable. L'utilisation de la fonction AV Link n'est possible que si votre téléviseur a exécuté une auto installation complète avec l'appareil audiovisuel raccordé (page 9, Auto installation initiale).

La fonction AV Link dépend de l'appareil audiovisuel utilisé. Selon le fabricant et le type d'appareil utilisé, il se peut que les clients soient partiellement ou complètement inutilisables.

Raccordement d'enceinte/amplificateur

Raccordez un amplificateur avec des haut-parleurs externes comme illustré ci-dessous.

Raccordement d'un amplificateur avec une entrée audio numérique

Amplificateur avec entrée audio numérique

Raccordement d'un amplificateur avec une entrée audio analogique

Amplificateur avec entrée audio analogique

Réglage de la sortie audio numérique

Après avoir raccordé un amplificateur avec entrée audio numérique et des enceintes externes comme illustré, il est recommandé de régler un format de sortie audio compatible avec le programme que vous regardez ou l'appareil raccordé.

Allez sur « MENU » > « Options » > « Sortie audio numérique » > sélectionnez « PCM » ou « Dolby Digital ».

Remarque

• Lorsque vous régalez cette option sur « Dolby Digital », et que vous recevez le format audio Dolby Digital ou Dolby Digital Plus, le son Dolby Digital est émis. Autrement, le son PCM est émis. Lorsque vous régalez cette option sur « PCM », le son PCM est émis indépendamment du format audio reçu.

Insertion d'une carte CA

Un module d'interface commune (module Cl) et une carte CA doivent être insérés dans la fente Cl de votre téléviseur pour recevoir des chaînes numériques cryptées (Page 8).

Le module CI et la carte CA ne sont pas fournis comme accessoires. Ils sont généralement disponibles auprès de votre revendeur.

Insertion de la carte CA dans le module CI

1 Avec la face ayant la puce de contact dorée tournée vers le côté du module CI marqué du logo du fournisseur, enfoncez la carte CA dans le module CI aussi loin que possible. Notez le sens de la flèche imprimée sur la carte CA.

Insertion du module cl dans la fente cl

2 Insérez soigneusement le module Cl dans la fente Cl avec la partie contact tournée vers l'avant. Le logo sur le module Cl doit être tourné vers l'extérieur par rapport au dos du téléviseur. N'excez pas une force excessive. Veillez à ne pas plier le module ce faisant.

Remarque

Assurez-vous que le module Cl est correctement inséré. - Ce menu est disponible uniquement pour les chaînes numériques.

1 Appuyez sur MENU pour afficher l'écran du « MENU ». 2 Appuyez sur / pour sélectionner « Réglage numérique » - Le contenu de ce menu dépend du fournisseur du module Cl. 3 Appuyez sur / pour sélectionner « Menu Cl », et appuyez ensuite sur OK.

Module

Les informations générales sur le module CI s'affichent.

Menu

Les paramètres de réglage de chaque carte CA s'affichent.

Enquête

Vous pouvez saisir des valeurs numériques comme un mot de passe ici.

Remarque

• Le contenu de chaque écran dépend du fournisseur du module Cl.

Qu'est-ce que AQUOS LINK ?

En utilisant le protocole HDMI CEC avec AQUOS LINK, vous pouvez opérer de façon interactive des systèmes compatibles (amplificateur AV, lecteur/enregistreur DVD, lecteur/enregistreur Blu-ray) au moyen d'une seule télécommande.

Remarque

• Il est prévu que des enceintes acoustiques AQUOS AUDIO et un enregistreur AQUOS compatibles AQUOS LINK soient en vente après la commercialisation de ce téléviseur.

Enregistrement d'une seule touche (DTV uniquement)

Pas la peine de rechercher la télécommande de votre appareil d'enregistrement. Appuyez sur la touche REC ● ou REC STOP à l'intérieur du cache rabattable pour lancer/arrêter l'enregistrement de ce que vous voyez sur l'enregistreur.

Lorsque le téléviseur est en mode de veille, il se met automatiquement sous tension et démarre la lecture de l'image de la source HDMI.

AQUOS LINK reconnaît automatiquement l'appareil HDMI raccordé et vous pouvez commander le téléviseur et l'appareil comme si vous utilisiez une télécommande universelle.

Manipulation de la liste de titres des appareils externes

Outre l'affichage du propre aperçu du télévisuel (page 12), vous pouvez également appeler le menu supérieur du lecteur externe ou la liste de titres du lecteur BD AQUOS/ enregistreur AQUOS à condition que ces appareils prennent en charge AQUOS LINK.

Vous pouvez sélectionner quel appareil HDMI vous souhaitez commander avec la touche OPTION.

Remarque

• Quand vous utilisez AQUOS LINK, assurez-vous d'utiliser un câble HDMI certifié.
• Dirigez la télécommande vers le téléviseur, pas vers l'appareil HDMI raccord.
• Un bruit vidéo peut apparaître en fonction du type de câble HDMI utilisé. Veillez à utiliser un câble HDMI certifié.
• Juste trois appareils d'enregistrement HDMI et un amplificateur AV peuvent être raccordés avec ce système.
• Ces opérations affectent l'appareil HDMI sélectionné comme source externe actuelle. Si l'appareil ne fonctionne pas, allumez-le et sélectionnez la source externe ajustée avec . Lorsque vous insérez/retirez des câbles HDMI ou modifiez les branchements, allumez d'abord tous les appareils HDMI avant d'allumer le téléviseur. Confirmez que l'image et le son sont correctement émis en sélectionnant « HDMI1 », « HDMI2 » ou « HDMI3 » dans le menu « SOURCE ENTREE »

Connexion AQUOS LINK

Commencez par brancher les enceintes acoustiques AQUOS AUDIO ou le lecteur BD AQUOS/enregistreur AQUOS compatible avec le protocole HDMI-CEC.

Remarque

• Reportez-vous au mode d'emploi de l'appareil à raccorder pour de plus amples détails.
• Après avoir débranché les cables de raccordement ou modifié une méthode de raccordement, allumez le téléviseur après avoir allumé tous les appareils applicables. Modifiez la source d'entrée externe en appuyant sur →, sélectionnez la source externe équivalente et vérifiez la sortie audiovisuelle.
• Les câbles illustrés dans les explications suivantes sont vendus dans le commerce.

Raccordement d'un lecteur BD aquos/enregistreur AQUOS via les enceintes acoustiques AQUOS AUDIO

Raccordement d'un lecteur BD AQUOS/ enregistrure AQUOS seulement

Commande AQUOS LINK

Réglez cette option sur « Marche » pour activer les fonctions HDMI CEC.

1 Appuyez sur MENU pour afficher l'écran du « MENU ». 2 Appuyez sur pour sélectionner « Options ». 3 Appuyez sur / pour sélectionner « Réglage AQUOS LINK », et appuyez ensuite sur OK. 4 Appuyez sur / pour sélectionner « Commande AQUOS LINK », et appuyez ensuite sur OK. 5 Appuyez sur « pour sélectionner « Marche », et appuyez ensuite sur OK.

Mise sous tension auto

Si cette fonction est activée, la lecture à une touche est possible. Lorsque le téléviseur est en mode de veille, il se met automatiquement sous tension et démarre la lecture de l'image de la source HDMI.

1. Répétez les étapes 1 à 3 dans Commande AQUOS LINK. 2. Appuyez sur / pour sélectionner « Mise sous tension auto », et appuyez ensuite sur OK. 3. Appuyez sur « pour sélectionner « Marche », et appuyez ensuite sur OK.

Remarque

• Le réglage par défaut pour cette option est « Arrêt »

Sélection de l'enregistreur

Vous pouvez sélectionner ici un enregistreur pour l'enregistrement à partir de plusieurs enregistreurs raccordés.

1. Répétez les étapes 1 à 3 dans Commande AQUOS LINK. 2. Appuyez sur / pour sélectionner « Sélection enregistreur », et appuyez ensuite sur OK. 3. Sélectionnez l'enregistreur, et appuyez ensuite sur OK.

Remarque

• Si vous avez raccordé les enceintes acquises AQUOS AUDIO entre le téléviseur et un enregistreur AQUOS, l'indication de la source externe change (de « HDMI1 » à « HDMI1 (Sous) » par ex.).

Utilisation info genre

Cette fonction vous permet de passer automatiquement au mode sonore approprié en fonction des informations de genre comprises dans l'émission numérique.

1 Répétez les étapes 1 à 3 dans Commande AQUOS LINK. 2 Appuyez sur △ / ▽ pour sélectionner « Utilisation info genre », et appuyez ensuite sur OK. 3 Appuyez sur pour sélectionner « Marche », et appuyez ensuite sur OK.

Commande d'un appareil AQUOS LINK

AQUOS LINK vous permet de commander l'appareil HDMI raccordé au téléviseur avec une seule télécommande.

1 Ouvrez le cache rabattable de la télécommande. 2 Appuyez sur PLAY pour démarrer la lecture d'un titre.

Voir la colonne de droite, section « Lecture des titres au moyen d'AQUOS LINK » si vous souhaitez démarrer la lecture avec la liste des titres sur le lecteur BD AQUOS/enregistrer AQUOS.

Appuyez sur FWD pour effectuer une avance rapide. Appuyez sur REV pour effectuer un retour rapide.

Appuyez sur STOP pour arrêter la lecture.

Appuyez sur () | pour allumer ou éteindre l'appareil raccordé via HDMI.

Écoute avec les enceintes acoustiques AQUOS AUDIO

Vous pouvez enceintes acoustiques AQUOS AUDIO.

1 Ouvrez le cache rabattable de la télécommande, puis appuyez sur OPTION.

Menu AQUOS LINK

EPG enregistreur

Menu principal/Liste des titres

Changement de média

Par SP AUDIO AQUOS

Par SP AQUOS

Changement de mode sonore

Menu de configuration

Sélection du modèle

2 Appuyez sur △ / ▽ pour sélectionner « Par SP AUDIO AQUOS », et appuyez ensuite sur OK.

Le son émis par le haut-parleur du téléviseur et la prise du casque est coupé et seul le son des enceintes acoustiques AQUOS AUDIO est audible.

Écoute avec les enceintes acoustiques AQUOS du téléviseur

Vous pouvez utiliser les enceintes acoustiques AQUOS du téléviseur.

1 Ouvrez le cache rabatable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « Par SP AQUOS », et appuyez ensuite sur OK.

Changement manuel du mode sonore des enceintes acoustiques AQUOS AUDIO

1 Ouvrez le cache rabatable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « Changement de mode sonore ». 3 Le mode sonore change à chaque pression sur OK.

• Reportez-vous au mode d'emploi des enceintes acoustiques AQUOS AUDIO pour les détails.

Accès au menu de l'appareil externe raccordé au téléviseur via HDMI

Voulez accéder au menu d'un appareil externe compatible HDMI CEC (lecteur, enregistreur, décodeur, etc.) au moyen de la fonction « Menu de configuration »

1 Ouvrez le cache rabattable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « Menu de configuration », et appuyez ensuite sur OK.

Remarque

• Si un appareil raccordé ne compte pas cette fonction ou si l'appareil est dans un état où le menu ne peut pas être affiché (enregistrement, mise en vue, etc.), cette fonction peut ne pas être disponible.

Lecture des titres au moyen d'aquos LINK

Cette section explique comment lire un titre sur le lecteur BD AQUOS/enregistreur AQUOS.

1 Ouvrez le cache rabattable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur ▲/▼ pour sélectionner « Menu principal/Liste de titres », et appuyez ensuite sur OK.

• L'enregistreur raccordé s'allume alors et le téléviseur sélectionne automatiquement la source d'entrée externe appropriée. Les données de la liste de titres en provenance du lecteur BD AQUOS/engins retdure AQUOS raccordé au téléviseur s'affichent.

Sélectionnez le titre avec △ / ▽ / ◁ et appuyez ensuite sur PLAY.

Sélection du type de média pour l'enregistreur compatible CEC

Si vous enregistrez offre plusieurs supports (média) de stockage, sélectionnez ici le type de support.

1 Ouvrez le cache rabatable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « Changement de media », et appuyez ensuite sur OK. 3 Sélectionnez le média désiré, enregistreur DVD ou disque dur par exemple. Le type de média change à chaque pression sur OK.

Sélection de l'appareil HDMI

Si plusieurs HDMI sont raccordés en guirlande, vous pouvez indiquer quel appareil vous souhaitez commander ici.

1 Ouvrez le cache rabatable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « Sélection du modèle », et appuyez ensuite sur OK. L'appareil HDMI change à chaque pression sur OK.

Enregistrement via EPG enregistrur AQUOS (uniquement pour les enregistrurs)

Rappelez les enregistrements EPG et les enregistrements programmés de l'enregistreur compatible CEC avec la télécommande du téléviseur.

1 Ouvrez le cache rabattable de la télécommande, puis appuyez sur OPTION. 2 Appuyez sur / pour sélectionner « EPG enregistrer », et appuyez ensuite sur OK.

• La source d'entrée externe change et l'EPG de l'enregistreur s'affiche.

3 Sélectionnez l'émission que vous souhaitez enregistrer. - Reportez-vous au mode d'emploi de l'enregistreur pour les détails.

Qu'est-ce que le MENU ?

• Il est nécessaire d'afficher l'OSD pour procéder aux réglages du téléviseur. L'OSD pour les réglages s'appelle « MENU »
• Le « MENU » permet d'effectuer divers réglages et ajustements.
• Le « MENU » peut être opéré avec la télécommande.

Remarque

• Les options du « MENU » sont différentes selon les modes d'entrée sélectionnés, mais les marches à suivre sont les mêmes.
• Les écrans dans le mode d'emploi ne sont qu'à titre explicatif (certains sont agrandis; d'autres coupés) et peuvent l'égarement varier des écrans réels.
• Les rubriques suivies de ne peuvent pas être sélectionnées pour diverses raisons.

Opérations sans télécommande

Cette fonction s'avère pratique lorsque la télécommande n'est pas à portée de main.

1 Appuyez sur MENU pour afficher l'écran du « MENU ». 2 Appuyez sur P ∧/ au lieu de ▲/ ou sur +/ - au lieu ↓ pour sélectionner la rubrique. 3 Appuyez sur pour valider le réglage.

Remarque

• L'écran « MENU » disparaît au bout de quelques secondes d'inactivité.

L'affichage du guide en bas de l'écran présente les opérations sous la forme d'OSD.

La barre au-dessus est un guide opérationnel pour la télécommande. La barre change d'après chaque écran de réglage du menu.

Réglages de l'image


OPC

Retro éclair.

Contraste

Luminos.

Couleur

Teinte

Nettete

Avancé

Reinitial.

[Arrêt]

Ajuste automatiquement la luminosité de l'écran.

Rubrique

Arrêt : La luminosité est fixée sur la valeur régée pour

Retro éclair.

Marché : Ajuste automatiquement.

Marche: Affiche l'effet OPC sur l'écran tout en ajustant la luminosité de l'écran.

Remarque

Lorsque cette fonction est régée sur « Marche », le téléviseur capte la lumière ambience et ajuste automatiquement la luminosité du rétroéclairage. Assurez-vous qu'aucun objet ne bloque le capteur OPC, ce qui pourrait avoir une incidence sur sa capacité à capter la lumière ambience.

Réglages de l'image

Ajustez l'image selon vos préférences avec les réglages de l'image suivants.

Rubriques de réglage

Rubriques sLECTIONNables	Touche ↓	Touche >
Rétro éclair.	L'écran s'assombrit	L'écran s'illumine
Contraste	Pour diminuer le contraste	Pour augmenter le contraste
Luminos.	Pour diminuer la luminosité	Pour augmenter la luminosité
Couleur	Pour diminuer l'intensité des couleurs	Pour augmenter l'intensité des couleurs
Teinte	Les tons chair deviennent plus violetts	Les tons chair deviennent plus verts
Netteté	Pour diminuer la netteté	Pour augmenter la netteté

Avance

Ce téléviseur offre une palette de fonctions avancées en vue d'optimiser la qualité de l'image.

C.M.S.-TelIntes
C.M.S.-Saturations	R [0] -30 +30
Temp Couleur	Y [0] -30 +30
100Hz	G [0] -30 +30
Mode film	C [0] -30 +30
Contraste actif	B [0] -30 +30
Réduction bruit	M [0] -30 +30
3D-Y/C
Noir et blanc
Portée OPC

C. m. s.-teintes

Cette fonction ajuste la teinte d'une couleur donnée au moyen d'un système de réglage en six couleurs.

C. M. S.-saturations

Cette fonction augmente ou diminue la saturation d'une couleur donnée au moyen d'un système de réglage en six couleurs.

Temp couleur

Réglez la température des couleurs pour recréer une image blanche optimale.

Rubrique

Haut : Blanc avec nuance bleue.

Moyen-Haut: Nuance intermédiaire entre « Haut » et « Moyen »

Moyen : Ton naturel.

Moyen-Bas: Nuance intermédiaire entre « Moyen » et « Bas »

Bas: Blanc avec nuance rouge.

La technologie « 100Hz » fournit des solutions supérieures pour une qualité d'image numérique sans flou de mouvement.

Remarque

L'effet est supérieur sur des images se déplacant rapidement. - « 100Hz » restera sans effet dans les cas suivants : 1) Le type de signal reçu est un signal PC. 2) Un menu OSD est affiché. 3) Le télétexte est activé. - Si les images sont floues, placez « 100Hz » sur « Arrêt ».

Mode film

Détecte automatiquement une source sous forme de film (codée à l'origine 24 ou 25 images par seconde, selon une fréquence verticale), l'analyse et recrée chaque image fixe du film pour une qualité d'image haute définition.

Contraste actif

Ajuste automatiquement le contraste d'une image d'après la scène.

Réduction du bruit

« Réduction bruit » procure une image plus nette (« Arrêt », « Haut », « Moyen », « Bas »).

Remarque

• Cette fonction peut ne pas être disponible selon le type de signal d'entrée.

3D-Y/C

Procure des images de grande qualité avec un minimum d'effet de fluage et de parasites de couleurs croisées grâce à une détection des modifications de l'image.

Rubrique

Standard: Réglement normal.

Rapide: Établit la qualité d'image optimale pour des images se déplaçant rapidement.

Ralenti: Établit la qualité d'image optimale pour des images se déplacant lentement.

Remarque

• « 3D-Y/C » peut ne pas être opérationnel selon le type de signal d'entrée ou lorsque le signal est parasitique.
• « 3D-Y/C » a plus d'effet sur les signaux vidéo composite (SVC).

Noir et blanc

Pour regarder une vidéo en noir et blanc.

Portée OPC

La plage du niveau de luminosité des règles automatiques du capteur OPC est réglable selon vos préférences. La plage de réglage du capteur OPC est réglable à un maximum de +16 et un minimum de -16.

Rubriques** séléctionnables	Description
Max.	-16 à +16
Min.	-16 à +16

Remarque

• Cette fonction est disponible lorsque le réglage « OPC » est placé sur « Marche » ou « Marche : Aff »
• Il est impossible de spécifier un réglage maximum sur un chiffre plus petit que le réglage minimum.
• Il est impossible de spécifier un réglage minimum sur un chiffre plus grand que le réglage maximum.
• Les réglages maximum et minimum ne peuvent pas être réalisés sur le même chiffre.
• En fonction de la luminosité de l'éclairage ambiant, le capteur OPC peut ne pas fonctionner si la plage de réglage est trop petite.

Mode AV

Le « MODE AV » vous offre plusieurs options pour sélectionner celles convenant le dernier à l'environnement du système, qui peut varier selon la luminosité de la pièce, le type de programme regardé ou le type d'image entrée par un appareil externe.

Appuyez sur AV MODE.

2 Le mode change à chaque fois que vous appuyez sur AV MODE.

• Vous pouvez également changer de mode sur l'écran de menu « Image » et « Audio » en appuyant sur AV MODE.

Rubrique

STANDARD: Pour une image haute définition dans une pièce normalement éclairée.

CINEMA : Pour voir un film dans une pièce.

JEU: Pour jouer à des jeux vidés.

PC*: Pour un ordinateur.

x. y. Colour**: Produit une couleur réalisée sur l'écran du téléviseur ne ressemblant à aucune autre signal.

UTILISATEUR : Vous permet de personnaliser les réglages. Vous pouvez régler le mode pour chaque source d'entrée.

DYNAMIQUE (Fixe) : Pour une image nette avec des contrastes accentués pour regarder les sports (Les réglages « Image » et « Audio » ne sont pas modifiables).

DYNAMIQUE : Pour une image nette avec des contrastes accentués pour regarder les sports.

Remarque

• La rubrique suivie d'un * est disponible uniquement lors de la sélection de « HDM11 », « HDM2 », « HDM3 » ou « EXT4 » dans le menu « SOURCE ENTREE »
• La rubrique suivie d'un ** est disponible uniquement lors de l'acceptation d'un signal « x. v. Color » via une prise HDMI.

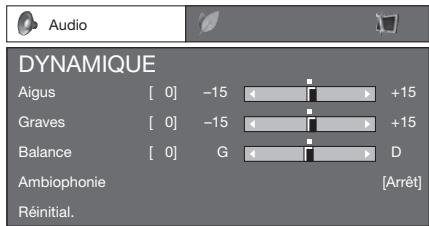

Réglage audio

Vous pouvez régler la qualité du son selon vos préférences avec les réglages suivants.

Rubriques scélectionnables	Touche ↓	Touche >
Aigus	Pour diminuer les aigus	Pour augmenter les aigus
Graves	Pour diminuer les basses	Pour augmenter les basses
Balance	Diminue le son du haut-parleur droit	Diminue le son du haut-parleur gauche

Ambiophonie

Cette fonction vous permet de savourer un son en direct réaliste.

Réglages de l'économie d'énergie

ECO

standard]

Eco. d'énergie

Désactiver]

Aucun signe arrêt

[Désactiver]

Pas d'opér. arrêt

Minutage Extinction

Économie d'énergie

Cette fonction vous permet de baisser automatiquement la luminosité du rétroéclairage afin de réduire la consommation d'énergie et de prolonger la durée de vie du rétroéclairage.

Rubrique

Standard : Baisse la luminosité du rétroéclairage de 20 %.

Avancé: Baisse la luminosité du rétroéclairage de 30 %.

Arrêt : La luminosité du rétroéclairage est identique à la valeur des réglages dans le « MODE AV » sélectionné.

Remarque

• Cette fonction est inopérante lorsqu « MODE AV » est placé sur « DYNAMIQUE (Fixe) »

Icônes du statut « éco. d'énergie

Icône	Description
	« Éco. d'énergie » est placé sur « Standard » .
	« Éco. d'énergie » est placé sur « Avancé » .

Lorsque « Éco. d'énergie » est placé sur « Standard » ou « Avancé », les icônes du statut « Éco. d'énergie » apparaissent dans le menu « Image » et dans la fenétique « information sur la chaîne » comme illustré ci-dessous.

• Avec « OPC » place sur « Marche » ou « Marche: Aff », une icône du statut « Éco. d'énergie » apparait à gauche de « OPC » dans le menu « Image »
• Avec « OPC » place sur « Arrêt », une icône du statut « Éco. d'énergie » apparait à gauche de « Rétro éclair. » dans le menu « Image »

Aucun signe d'arrêt

Lorsque le réglage est sur « Activer », le téléviseur se met automatiquement en veille si aucun signal n'est reçu pendant 15 minutes.

• Le temps restant s'affiche toutes les minutes cinq minutes avant la mise en veille.

Remarque

• Même si une émission télévisée est terminée, cette fonction risque de ne pas être opérationnelle en raison d'interférences en provenance d'autres chaînes de télévision ou d'autres signaux.

Pas d'opé. arrêt

Le téléviseur passera automatiquement en mode déclique si aucune operation n'est effectuée pendant la durée réglée ( « 30 min. » ou « 3 hr. »).

• Le temps restant s'affiche toutes les minutes cinq minutes avant la mise en veille du téléviseur.

Minut. extinction

Vous permet de régler une heure lorsque le téléviseur entre automatiquement en mode de veille.

Remarque

• Sélectionnez « Arrêt » pour annuler la minuterie d'extinction.
• Une fois l'heure réglée, le décompte est automatiquement lancé.
• Le temps restant s'affiche chaque minute, cinq minutes avant l'expiration de la durée définie.

Autoinstallation

Le téléviseur détecte et mémorise automatiquement tous les services disponibles dans votre région. Cette fonction vous permet également de partager au réglage des canaux pour numérique et analogique séparément et de reconfigurer les réglages une fois l'autoinstallation initiale terminée.

Après avoir sélectionné « oui » sur l'écran, vous pourrez régler la langue et la recherche des canaux de la même façon que dans l'autoinstallation initiale. Suivez les étapes 2, 5 et 6 de la page 9.

Remarque

• La saisie du code secret est nécessaire pour exécuter « Autoinstallation ». Le code secret par défaut est « 1234 » Pour modifier le code secret, reportez-vous à Réglages du mot de passe/contrôle parental à la page 28. Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET à la page 40.
• Il n'est pas possible de régler le paramètre Domicile/Magasin et le paramètre Pays dans « Autoinstallation » sur le menu « Installation ». Si vous souhaitez reconfigurer ces réglages, exécutez automatiquement l'autoinstallation initiale après avoir procédé à « Réinitial » dans le menu « Installation ».
• Le réglage actuel du pays s'affiche à l'écran.

Installation

Vous pouvez reconfigurer les réglages des services DTV automatiquement ou manuellement.

Remarque

• La saisie du code secret est nécessaire pour exécuter « Installation programme ». Le code secret par défaut est « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/contrôle parental à la page 28. Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET à la page 40.

Recherche supplémentaire

Utilisez ce menu pour ajouter automatiquement de nouveaux services une fois l'autoinstallation terminée.

Recherche manuelle

Ajoutez de nouveaux services dans une plage de bande de fréquence donnée.

Saisissez la fréquence à l'aide des touches numériques 0-9. - Vous pouvez effectuer la « Recherche manuelle » par nombre de service uniquement si les cinq pays nordiques mentionnés précédemment ont été sélectionnés dans le réglage du pays.

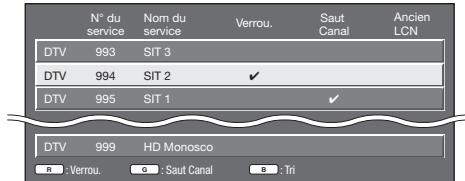

Réglage manuel

Configurez divers réglages pour chaque service à l'aide des touches de couleur (R, G, B).

1 Appuyez sur △ / ▽ pour sélectionner le service desired. 2 Appuyez sur la touche de couleur sur la télécommande correspondant à la rubrique que vous souhaitez reconfigurer.

• Le repère ✓ indique que l'opération est activée. À chaque fois que vous appuyez sur la touche de couleur, vous pouvez activer/désactiver l'opération correspondante.

Verrouillage : appuyez sur la touche r.

Lorsque le service est verrouillé, il est nécessaire de saisir le code secret pour accéder au service.

Saut canal: appuyez sur la touche g.

Les services avec le repère ν sont sautés lorsque vous appuyez sur P/√ sur le téléviseur ou la télécommande.

Tri : appuyez sur la touche b.

Les positions des rubriques pour les services peuvent être triées.

① Appuyez sur / pour sélectionner le service dont vous souhaitez déplacer la position de la rubrique, et appuyez ensuite sur OK.

DTV	994	SIT 2	✓
DTV	995	SIT 1		✓

② Appuyez sur / pour le déplacer sur la position désirée, et appuyez ensuite sur OK.

DTV	994	SIT 1		✓
DTV	995	SIT 2	✓

③ Répétez les étapes 1 et 2 jusqu'à ce que toutes les rubriques de service soient triées.

Installation

Vous pouvez reconfigurer les réglages des canaux de télévision analogue automatiquement ou manuellement.

Recherche supplémentaire

Utilise ce menu pour ajouter automatiquement de nouveaux canaux une fois l'autoinstallation terminée. - Lancez la recherche des canaux après avoir sélectionné le système couleur et le système sonore.

Réglage manuel

Utilisez ce menu pour configurer manuellement les canaux de télévision analogue.

Après avoir sélectionné « ouï » sur l'écran, appuyez sur △ / ▽ / ◁ pour sélectionner le canal à configurer, et appuyez ensuite sur OK.

Fin

Vous pouvez ajuster la fréquence sur la position désirée.

Remarque

• Réglez en prenant l'image de l'arrière-plan comme référence.
• Au lieu d'appuyer sur pour ajuster la fréquence, vous pouvez procéder au réglage en saisissant directement le nombre de la fréquence du canal à l'aide des touches numériques 0-9.

179,25 MHz : Appuyez sur 1 7 9 2 5. 49,25 MHz : Appuyez sur 4 9 2 5 OK.

Système couleur

Sélectionnez les systèmes couleur optimaux pour la réception (« AUTO », « PAL », « SECAM »).

Système son (systèmes de diffusion)

Sélectionnez les systèmes sonores optimaux (système de diffusion) pour la réception (« B/G », « D/K », « I », « L/L »).

Station

Lorsqu'un canal télévisé envoie le nom de son réseau, « Autoinstallation » détecte l'information et lui attribue un nom. Vous pouvez toutefois changer individuellement les noms de canal.

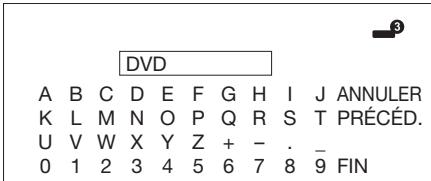

1 Appuyez sur / / pour sélectionner chaque caractère du nouveau nom du canal, et appuyez ensuite sur OK. 2 Répétez l'étape 1 ci-dessus jusqu'à ce que le nom soit épélié en entier.

Remarque

• Ce nom peut avoir cinq caractères ou moins.
• Si le nom d'un canal a moins de cinq caractères, sélectionnez « FIN » pour régler son nom.

Omission

Les canaux pour lesquels « Omission » a été réglée sur « Marche » sont omis lorsque vous appuyez sur P ∧/V même s'ils sont sélectionnés lorsque vous regardez l'image à partir du téléviseur.

Décodeur

Lors du raccordement d'un décodeur téléviseur, sélectionnez « EXT1 » ou « EXT2 »

Remarque

• La valeur préréglée en usine est « Arrêt »

Verrou.

Vous pouvez verrouiller le visionnement de n'importe quel canal.

Remarque

• Reportez-vous à « Verrouil. Enfant » pour le réglage du code secret. Lorsque « Verrou. » est réglé sur « Marche » pour un canal, « Verrouil. activé. » est affiché, et l'image et le son du canal sont bloqués.
• En appuyant sur lorsque « Verrouil. activé. » est affiché, la fenêtre de saisie du code secret apparait. La saisie du bon code secret libère provisoirement le « Verrouil. Enfant » jusqu'à ce que l'appareil soit mis hors tension.

Tri

Les positions des canaux peuvent être librement triées.

1 Appuyez sur pour sélectionner « oui », et appuyez ensuite sur OK. 2 Appuyez sur / / pour sélectionner le canal à déplacer, et appuyez ensuite sur OK. 3 Appuyez sur / / pour le déplacer sur la position désirée, et appuyez ensuite sur OK. 4 Répétez les étapes 2 et 3 jusqu'à ce que tous les canaux désirés soient triés.

Effacer chaine

Les chaînes peuvent être effacées individuellement.

1 Appuyez sur pour sélectionner « oui », et appuyez ensuite sur OK. 2 Appuyez sur / / pour sélectionner le programme que vous souhaitez effacer, et appuyez ensuite sur OK. - Une fenêtre de message apparait en incrustation. 3 Appuyez sur pour sélectionner « oui », et appuyez ensuite sur OK pour effacer la chaîne sélectionnée. Toutes les chaînes suivantes sont déplacées d'un rang vers le haut. 4 Répétez les étapes 2 et 3 jusqu'à ce que tous les canaux désirés soient effacés.

Verrouillage enfant

Vous permet d'utiliser un code secret pour prévenir la modification par inadvertance de certains réglages.

Remarque

• La saisie du code secret est nécessaire pour exécuter « Verrouillage Enfant ». Le code secret par défaut est « 1234 ». Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET à la page 40.

Modifier le code secret

Enregistrez un mot de passe à quatre chiffres pour utiliser la fonction de « Verrouillage Enfant »

1. Saisissez le code secret à quatre chiffres en utilisant les touches numériques 0-9. 2. Entrez le même nombre à quatre chiffres qu'à l'étape 1 pour confirmer. - « Le code secret du système a été changé avec succès » s'affiche.

Remarque

Pour regarder un canal verrouillé, il est nécessaire de saisir le code secret (Voir pages 26 et 27 pour savoir comment verrouiller la visualisation des canaux en modes DTV et ATV). Lorsque vous sélectionnez un canal verrouillé, une invite pour saisir le code secret apparait. Appuyez sur ^ pour afficher la fenêtre de saisie du code secret.

Effacer le code secret

Il permet de réinitialiser le code secret.

Remarque

• Par mesure de précaution, notez le code secret (PIN) au dos de ce mode d'emploi, détachez-le et rangez-le dans un endroit sûr hors de portée des enfants.

Censure parentale

Cette fonction vous permet de contrôler les services DTV. Elle empêche les enfants de regarder des scènes violentes ou sexuelles potentiellement nuisibles.

Remarque

• Pour tous » et « Accord des parents souhaité » correspondant à des classements utilisés exclusivement en France.
• Voir page 44 pour les détails sur les classements.

Verrou touche

Cette fonction vous permet de verrouiller les touches sur le téléviseur ou la télécommande afin d'empêcher les enfants de changer de canal ou le volume.

Rubrique

Arrêt : Les touches sont débloquées.

Verrou télécommande : Toutes les touches sur la télécommande sont verrouillées.

Verrou cortisol bouton: Verrouille les touches sur le téléviseur à l'exception de la touche d'alimentation.

Remarque

Il est impossible de régler « Verrou ctrl télécommande » et « Verrou ctrl bouton » simultanément.

Annulation du blocage

Appuyez sur la touche MENU du téléviseur et sélectionnez « Arrêt » pour annuler « Verrouillage télécommande ». Appuyez sur la touche « MENU » de la télécommande et sélectionnez « Arrêt » pour annuler « Verrouillage bouton ». - Reportez-vous à la page 22 pour les opérations du menu à l'aide de la touche MENU sur le téléviseur.

Installation

Veuillez sélectionner une langue OSD dans le menu « Installation ». Sélectionnez parmi les 23 langues (Tchéque, Danois, Néerlandais, Anglais, Estonien, Finlandais, Français, Allemand, Grec, Hongrois, Italien, Letton, Lithuanien, Norvégien, Polonais, Portugais, Russe, Slovaque, Slovene, Espagnol, Suédois, Turc, Ukrainien).

Réglage numérique

Réglez deux langues de sous-titres préférentes (dont les sous-titres pour les malentendants) à afficher si les sous-titres sont disponibles.

Rubriques sélectionnables

1ère langue ● 2ème langue

Pour mal-entendant

Passe d'une langue de sous-titres à l'autre

À chaque fois que vous appuyez sur la télécommande, la langue des sous-titres change.

Placez « pour mal-entendant » sur « oui

Les sous-titres pour malentendants ont priorité sur chaque réglage de langue de sous-titres (Exemple : « 1ère langue », « 2ème langue », etc.).

Remarque

• Les sous-titres ne seront pas affichés si le service ne contient pas d'informations de sous-titres.

Langue audio numérique

Réglez trois langues multi audio préférées à afficher si plusieurs langues audio sont disponibles.

Passer d'une langue multi audio à l'autre

À chaque fois que vous appuyez sur ∇Φ de la télécommande, la langue audio change.

Installation

« WSS » permet au téléviseur de permuter automatiquement entre les différentes tailles d'image.

Remarque

Utilisez le « Mode Grand écran » si une image ne passe pas à la taille d'image ajustée. Si le signal ne contient aucune information « WSS », la fonction sera inopérante même si elle est activée.

Mode 4:3

Le signal « WSS » possède une commutation automatique 4:3 qui vous permet de sélectionner entre « Normal » et « Panorama »

Rubrique

Normal : Plage normale conservant le rapport 4:3 ou 16:9.

Panorama : Image grand écran sans barres latérales.

Sélection manuelle de la taille d'image

Vous pouvez sélectionner la taille de l'image. La taille de l'image sélectionnable dépend du type de signal reçu.

Rubrique (pour les signaux SD [définition standard])

Normal: Conserve le rapport hauteur/largeur original dans un affichage plein écran.

Zoom 14:9 : Pour des images Letterbox en 14:9. Une barre latérale mince apparait de chaque côté et vous pouvez également avoir des barres en haut et en bas sur certains programmes.

Panorama : Dans ce mode, l'image est allongée vers les côtes de l'écran. L'image peut ressembler à celle du mode « Plein » selon les signaux de l'émission.

Plein : Pour des images compressées en 16:9.

Cinéma 16:9 : Pour des images Letterbox en 16:9. Des barres peuvent apparaître en haut et en bas sur certains programmes.

Cinéma 14:9 : Pour des images Letterbox en 14:9. Des barres peuvent apparaître en haut et en bas sur certains programmes.

Rubrique (pour les signaux HD [haute définition])

Plein: Affichage de l'image en Overscan. Coupe tous les côtés de l'écran.

Sous-scan: Affichage de l'image en Underscan uniquement lors de la réception d'un signal 720p. Affichage de l'image haute définition ajustée de façon optimale. Du bruit peut apparaître sur le bord de l'écran pour certains programmes.

Pt par Pt: Affiche une image avec le même nombre de pixels sur l'écran uniquement lors de la réception de signaux 1080i/1080p.

Remarque

• Certaines rubriques n'apparaissent pas en fonction du type de signal reçu.

1 Appuyez sur

• Le menu « Mode Grand écran » s'affiche.
• Le menu compte les options du « Mode Grand écran » SéLECTIONNABLES pour le type de signal vidéo ou actuellement reçu.

2 Appuyez sur ou △ / ▽ lorsque le menu

« Mode Grand écran » est encore à l'écran. - Lorsque vous passerez entre les options, chacune se reflète immédiatement sur l'écran. Il n'est pas nécessaire d'appuyer sur OK.

En fait, si vous régalez « WSS » sur « Marche » dans le menu « Installation », le « Mode Grand écran » optimal est automatiquement choisi pour chaque émission, magnétoscope et lecteur/énregistreur DVD.

Remarque

• Même si vous sélectionnez manuellement le « Mode Grand écran » de votre choix, il se peut que le téléviseur passe automatiquement au « Mode Grand écran » optimal selon le signal reçu lorsqu « WSS » est placé « Marche »

Réglage numérique

Vous pouvez utiliser ce menu pour régler la taille d'image appropriée pour regarder une émission télévisée au format 16:9 sur un téléviseur 4:3.

Réglage sur « TV 4:3 »

Réglage sur « TV 16:9 »

Remarque

• Cette fonction doit être définie avant l'enregistrement.

Visionnement auto HDMI

Cette fonction vous permet de passer automatiquement sur la taille d'image appropriée lorsque vous regardez un signal HDMI via les prises HDMI1, 2 et 3.

Position

Pour régler la position horizontale et verticale d'une image.

Rubrique

Pos. hori: Centre l'image en la déplacant vers la gauche ou la droite.

Pos. vert : Centre l'image en la déplacant de haut en bas.

Remarque

• Les réglages sont sauvegardés séparément pour chaque source d'entrée.
• Selon le type de signal d'entrée ou le réglage « Mode Grand écran », certains réglages de position peuvent ne pas être disponibles.
• Cette fonction n'est pas disponible pour les émissions DTV avec signaux MHEG.

Volume auto

Des sources sonores différentes n'ont parfois pas le même niveau de volume sonore, une émission et ses pauses commerciales par exemple. Le contrôle automatique du volume réduit ce problème en égalisant les niveaux.

Voix claire

Cette fonction met l'accent sur les voix par rapport au bruit de fond pour une meilleure clarté. Elle est déconseillée pour les sources musicales.

Audio seul

Lorsque vous écoutez de la musique à partir d'un programme musical, vous pouvez éteindre l'affichage du téléviseur et ne profiter que du son.

Rubrique

Arrêt : Les images à l'écran et le son sont émis. Marche : Le son est émis sans image à l'écran.

Affichage du canal

Vous pouvez afficher les informations sur le canal en appuyant sur 1 + sur la télécommande.

• Les numéros à quatre chiffres (par exemple, 0001) sont affichés après avoir sélectionné les cinq pays nordiques dans le réglage du pays.

Vous pouvez afficher les informations de l'heure comprises dans les émissions DTV et télétexte.

Remarque

• Omettez l'étape 1 si vous recevez des émissions DTV.

1 Sélectionnez un canal télévisé (Les informations d'heure sont automatiquement capturées). 2 Appuyez sur 1 +. L'affichage du canal apparait sur le téléviseur. 3 Appuyez de nouveau sur 1 + au cours des quelques secondes où l'affichage du canal est à l'écran. L'information de l'heure apparait dans le coin inférieur droit de l'écran pendant plusieurs secondes. 4 Même lorsque vous changez de canal télévisé, vous pouvez afficher les informations de l'heure avec les étapes 2 et 3 ci-dessus.

Remarque

• Si elles sont correctement obtenues, les informations de l'heure appararont dans le coin supérieur gauche de l'écran en appuyant sur MENU.

Affichage heure

Cette fonction vous permet d'afficher l'heure dans le coin inférieur droit de l'écran.

Rubrique

Marche : Affiche l'heure.

Marche (par demi-heure) : Affiche l'heure par incréments de 30 minutes.

Arrêt : Masque l'heure.

Format de l'heure

Vous pouvez sélectionner le format de l'heure (« 24HR » ou « AM/PM ») pour l'horloge.

Durée du jeu

Cette fonction vous permet d'afficher le temps écoulé sur l'écran lorsque « MODE AV » est placé sur « JEU »

Rubrique

Marche : Lorsque vous raccordez une console de jeu au téléviseur, le temps écoulé s'affiche par incréments de 30 minutes après que vous commencez à jouer.

Arrêt : Masque le temps.

Remarque

• Ce menu n'est pas sélectionnable si la source d'entrée est « TV » ou « USB ».

Aff. titre programme

Cette fonction vous permet d'afficher les informations du programme sur l'écran comme le titre et l'heure de diffusion en sélectionnant un canal.

Remarque

• Cette fonction est disponible uniquement quand le mode DTV est sélectionné.

Sélection d'entrée

Pour régler le type de signal de l'appareil externe.

Rubrique

EXT1: Y/C, CVBS, RVB

EXT2: Y/C, CVBS

Remarque

• Si aucune image (couleur) ne s'affiche, tentez de passer sur un autre type de signal.
• Consultez le mode d'emploi de l'appareil externe pour le type de signal.

Etiquetage d'entrée

Vous pouvez assigner à chaque source d'entrée une description personalisée.

1 Appuyez sur pour sélectionner la source d'entrée désirée. 2 Allez sur « MENU » > « Installation » > « Étiquet. d'entrée » 3 Appuyez sur / / pour sélectionner chaque caractère du nouveau nom pour la source d'entrée, et appuyez ensuite sur OK.

4 Répétez l'opération jusqu'à ce que l'étiquette soit spellée en entier.

Remarque

• Cette étiquette peut avoir six caractères ou moins. Lorsque vous souhaitez attribuer un nom de source d'entrée de moins de six caractères, sélectionnez « FIN » pour régler son nom.

Remarque

• Vous ne pouvez pas modifier les étiquettes si la source d'entrée est « TV » ou « USB »

Saut d'entrée

Ce réglage vous permet d'omettre l'entrée PÉRITEL (SCART), HDMI ou RVB sur l'opération de Sélection de la source d'entrée.

Système couleur

Vous pouvez changer le système couleur et en adopter un qui est compatible avec l'image à l'écran.

Remarque

• La valeur prérogée en usine est « AUTO »
• Si « AUTO » est sélectionné, le système couleur pour chaque canal est automatiquement régulé. Si une image n'est pas nette, sélectionnez un autre système couleur (« PAL », « SECAM » par ex.).

Démarrage rapide

Vous pouvez diminuer le temps de défroissage en éteignant le téléviseur après l'avoir allumé avec la télécommande.

Rubrique

Marché: Le téléviseur se met rapidement en route à partir du mode de veille. La consommation d'électricité est de 30 W ou plus en mode de veille.

Arrêt: La consommation d'électricité est faible en mode de veille.

Connexion d'un périphérique USB

Connectez un périphérique USB au téléviseur comme illustré ci-dessous.

• Selon le périphérique USB, il se peut que le téléviseur ne reconnaissant pas les données contenues. N'utilise que des caractères alphanumériques pour nommer les fichiers.
• Les noms de fichiers de plus de 80 caractères (variable selon l'ensemble de caractères) peuvent ne pas s'afficher.
• Ne débranchez pas le périphérique USB ou la carte mémoire du téléviseur pendant le transfert de fichiers, l'utilisation de la fonction diaporama, lors du passage d'un écran à un autre ou bien avant de quitter l'écran « USB » depuis le menu « SOURCE ENTREE »
• Ne branchez ni ne débranchez de manière répétée le périphérique USB du téléviseur.

Visionneur de photos/lecteur audio USB

Dans ce mode, vous pouvez visualiser des photos et écouter de la musique depuis un périhérique USB externe. Sélectionnez « USB » sur le menu « SOURCE ENTREE » pour accéder à ce mode.

Remarque

• Vous ne pourrez pas accéder à ce mode si aucun périphérique USB n'est raccordé au téléviseur.
• Ce mode n'est pas disponible pendant l'enregistrement programme DTV.
• « Mode Grand écran » est fixe pendant ce mode.
• « UTILISATEUR (USB) » est la valeur par défaut pour le réglage « MODE AV », Chaque fois que vous appuyez sur AV MODE, le modeonneuve entre « UTILISATEUR (USB) », « DYNAMICQUE (Fixe) », « DYNAMICQUE » et « STANDARD »

SOURCE ENTREE

TV

EXT1

EXT2

EXT3

EXT4

HDMI1

HDMI2

HDMI3

EXT8

USB

Sélection des modes et des périphériques

1. Appuyez sur « » pour sélectionner entre « Mode photo » et « Mode musique », et appuyez ensuite sur OK. 2. Appuyez sur / / pour sélectionner le lecteur sur lequel vous souhaitez trouver vos fichiers, et appuyez ensuite sur OK.

Remarque

Il n'est pas nécessaire de sélectionner le lecteur à l'étape 2 s'il a un seul lecteur dans le périphérique USB connecté. - Un nombre de 16 lecteurs maximum peut s'afficher.

Touches pour les opérations sur les vignettes

Touches	Description
OK	Lors de la sélection de l'icône dossier avec le repère ⇌ : pour revenir au répertoire parent.Lors de la sélection d'une icône dossier : pour accéder à ce répertoire.Lors de la sélection d'une vignette photo : pour afficher la photo en plein écran.
▲/▼/▲(Curseur)	Pour sélectionner un élément de votrechoix.
←	Pour revenir au menu supérieur.
Touche R	Pour revenir à la page précédente.
Touche G	Pour aller à la page suivante.
Touche Y	Pour sélectionner la musique de fond du diaporama.
Touche B	Pour lancer le diaporama.

Remarque

• En cas de fichiers de photo invalides, le repère X s'affiche pour le fichier.
• Vous pouvez voir le nom de fichier, la date de prise de vue, la taille de fichier et la taille des pixels de la photo sélectionnée dans le coin inférieur gauche de l'écran (date de prise de vue uniquement disponible en format de fichier EXIF).

Touches pour les opérations d'affichage du plein écran

Touches	Description
(Scurseur)	Pour aller à la photo précédente/suivante dans le même répertoire.
←	Pour revenir à l'écran de sélection des vignettes.
Touche R	Pour faire pivoter la photo de 90 degrés vers la gauche.
Touche G	Pour faire pivoter la photo de 90 degrés vers la droite.
Touche B	Pour révêler/masquer l'affichage du guide.

Remarque

• La rotation des photos ne s'applique qu'à l'élément sélectionné provisoirement et ce réglage n'est pas sauvegardé.

Touches pour la sélection de la musique de fond du diaporama

Touches	Description
OK	Lors de la sélection de l'icône dossier avec le repêre ⇌ : pour revenir au répertoir parent.Lors de la sélection d'une icône dossier : pour accéder à ce répertoir.Lors de la sélection d'un fichier audio : pour lièr la musique.
▲/▼(Curseur)	Pour sélectionner un élément de votrechoix.
< (Curseur)	Page vers le haut.
> (Curseur)	Page vers le bas.
<	Pour revenir à l'écran de sélection des vignettes.
Touche R	Pour arrêté la musique.
Touche G	Pour lièr/suspendre la musique.
Touche Y	Pour appliquer la musique sélectionnée àla musique de fond du diaporama.
Touche B	Pour réinitialiser la musique de fond dudiaporama.

Remarque

• Un seul morceau peut être réglé comme musique de fond du diaporama.
• La musique de fond du diaporama sera réinitialisée dans les cas suivants.

Retour au menu supérieur.

Modification de la « SOURCE ENTREE »

• En cas de fichiers audio invalides, le repère X s'affiche pour le fichier.
• La durée de lecture affichée peut être légèrement différente de la durée de lecture réelle selon les fichiers.

Touches pour les opérations du diaporama

Touches	Description
←	Pour revenir à l'écran de sélection des vignettes.
Touche B	Pour révêler/masquer l'affichage du guide.

Remarque

• La musique de fond sélectionnée est en boucle.
• Le diaporama continue jusqu'à ce que vous appuyiez sur
• La vitesse du diaporama est d'environ 10 secondes par photo.

Touches pour le mode musique

Touches	Description
OK	Lors de la sélection de l'icone dossier avec le repère ⇌ : pour revenir au répertoire parent.Lors de la sélection d'une icône dossier : pour accéder à ce répertoire.Lors de la sélection d'un fichier audio : pour dire la musique.
▲/▼(Curseur)	Pour sélectionner l'élement de votrechoix.
< (Curseur)	Page vers le haut.
> (Curseur)	Page vers le bas.
<	Pour revenir au menu supérieur.
Touché R	Pour arrêté la musique.
Touché G	Pour dire/suspendre la musique.
Touché B	Pour faire disparáître l'image à l'écran et n'émettre que le son.

Remarque

• En cas de fichiers audio invalides, le repère X s'affiche pour le fichier.
• La durée de lecture affichée peut être légèrement différente de la durée de lecture réelle selon les fichiers.

Compatibilité des périphériques USB

Periphériques USB	Clé USB, lecteur de carte USB (de type Mass Storage)
Système de fichier	FAT/FAT32
Format de fichier photo	JPEG (.jpg) (conforme DCF2.0)
Format de fichier audio	MP3 (.mp3) Débit binaire: 32k, 40k, 48k, 56k, 64k, 80k, 96k, 112k, 128k, 160k, 192k, 224k, 256k, 320kbps Fréquence d'échantillonnage: 32k, 44,1k, 48kHz

Remarque

• Les fichiers jpeg de format progressif ne sont pas pris en charge.
• Il se peut que les fichiers audio sur les périphériques USB 1.1 ne soient pas lus correctement.
• Le fonctionnement avec un concentrateur USB n'est pas garanti.

Connexion HDMI

* Pour utiliser la prise HDMI2, il est nécessaire de sélectionner l'élément ajustat dans le menu « Sélect. Audio PC » selon le type de cable HDMI raccordé (Reportez-vous à la colonne de droite pour en savoir plus).

Connexion analogique

Cable mini-prise stereo 03,5mm

Cable mini-prise stereo 03,5mm * Pour utiliser la prise EXT4, il est nécessaire de sélectionner « EXT4 (RGB) » dans le menu « Sélect. Audio PC » (Reportez-vous à la colonne de droite pour en savoir plus).

Remarque

• Les prises de l'entrée PC sont compatibles DDC1/2B.
• Reportez-vous à la page 38 pour une liste des signaux PC compatibles avec ce téléviseur.
• Un adaptateur Macintosh peut être nécessaire pour l'utilisation du téléviseur avec certains ordinateurs Macintosh. Lors du raccordement du téléviseur à un ordinateur, le type de signal d'entrée est automatiquement détecté à l'exception des signaux 1024 × 768 et 1360 × 768.

Sélection audio PC

Lors de l'utilisation de la prise EXT4 ou de la prise HDMI2, il est nécessaire de sélectionner quelle prise utilisera la prise AUDIO (R/L) pour l'entrée audio analogique.

Rubrique

HDMI2: pour raccorder des appareils (y compris un ordinateur) au moyen d'un cable DVI/HDMI à la prise HDMI2 et recevoir des signaux audio analogiques de la prise AUDIO (R/L).

EXT4 (RGB): pour raccorder un ordinateur à la prise EXT4 et recevoir des signaux audio analogiques de la prise AUDIO (R/L).

Remarque

• Il est nécessaire de placer cette option sur « EXT4 (RGB) » pour raccorder des appareils (y compris un ordinateur) au moyen d'un cable certifié HDMI à la prise HDMI2. Si vous sélectionné « HDMI2 », le son ne sera pas émis.

Sélection de la taille de l'image

Appuyez sur - Le menu « Mode Grand écran » s'affiche.

1 Appuyez sur - Le menu « Mode Grand écran » s'affiche. 2 Appuyez sur ou / pour sélectionner la rubrique souhaitée dans le menu.

Remarque

Raccordez l'ordinateur avant de procéder aux réglages. - La taille d'image sélectionnable dépend du type de signal d'entrée.

Rubrique

Plein: L'image remplit entièrement l'écran.

Cinéma : Pour les images au format Letterbox. Des barres peuvent apparaître en haut et en bas sur certains programmes.

Normal: Conserve le rapport hauteur/largeur original dans un affichage plein écran.

Point par Point : Affiche une image avec le même nombre de pixels sur l'écran.

Remarque

• Reportez-vous à la page 29 pour les signaux AV (voir ci-dessous).

• La prise ANALOGUE RGB (PC) (EXT4) n'est pas compatible avec les signaux 480i/576i/1080p.

Réglage automatique de l'image de l'ordinateur

Cette fonction fait que l'écran est automatiquement réglé à sa meilleure condition possible lorsque les prises analogiques du téléviseur et de l'ordinateur sont raccordées avec un cable de conversion DVI/RVB en vente dans le commerce, etc.

Remarque

Lorsque « Sync. Automat. » a réussi, « Auto Sync terminée avec succès. » s'affiche. Sinon, « Sync. Automat. » a échoué. « Sync. Automat. » peut échouer même si « Auto Sync terminée avec succès. » est affiché. - « Sync. Automat. » risque d'échouer si l'image de l'ordinateur est de faible résolution, a des bords indéfinis (noirs) ou bien est déplacée sans exécuter « Sync. Automat. » Veillez à brancher l'ordinateur au téléviseur et à le mettre sous tension avant de démarrer « Sync. Automat. » - « Sync. Automat. » ne peut être exécuté que lorsque des signaux analogiques sont reçus par la prise EXT4.

Réglage manuel de l'image de l'ordinateur

En temps normal, vous pouvez régler facilement l'image s'il est nécessaire de changer la position de l'image avec « Sync. Automat. ». Dans certains cas, toutefois, un réglage manuel est nécessaire pour optimiser l'image.

Installation

1 Appuyez sur △ / ▽ pour sélectionner la rubrique de réglage spécifique. 2 Appuyez sur pour régler la rubrique sur la position désirée.

Rubrique

Pos. hori : Centre l'image en la déplaçant vers la gauche ou la droite.

Pos. vert : Centre l'image en la déplaçant de haut en bas.

Horloge : Ajuste lorsque l'image scintille avec des rayures verticales.

Phase: Ajuste lorsque les caractères ont de faibles contrastes ou que l'image scintille.

Remarque

Pour remettre toutes les rubriques de réglage aux valeurs préreglées d'usine, appuyez sur / pour sélectionner « Réinitial. » et appuyez ensuite sur OK. - « Horloge » et « Phase » dans le menu « Sync. fine » ne peuvent être réglés que lorsque des signaux analogiques sont reçus par la prise EXT4.

Sélection de la résolution d'entrée

• Certains signaux d'entrée devront peut-être être enregistrés manuellement pour être correctement affichés.
• Les paires de signaux d'entrée (résolutions) dans la liste ci-dessous ne peuvent pas être distinguées lorsqu'elles sont reçues. Dans ce cas, vous devez régler manuellement le signal correct. Avant avoir procédé une fois au réglage, l'affichage aura lieu lorsque le même signal (résolution) est entré de nouveau.

Signal d'entrée

(Example)

Remarque

• Vous pouvez sélectionner « Signal d'entrée » dans le menu « Installation » uniquement lors de la réception de l'un des deux signaux d'entrée répertoriés dans la liste ci-dessus.

Commande du téléviseur par ordinateur

• Lorsqu'un programme est réglé, le téléviseur peut être commandé à partir de l'ordinateur en utilisant la prise RS-232C. Le signal d'entrée (ordinateur/vidéo) peut être sélectionné, le volume peut être réglé et d'autres réglages encore peuvent être effectués, permettant la lecture programmée automatique. Utilisez un câble série de commande RS-232C (de type croisé) (en vente dans le commerce) pour les connexions.

Remarque

Le système d'exploitation doit être utilisé par une personne familiarisée avec l'utilisation des ordinateurs.

Ajustez les réglages de communication RS-232C de l'ordinateur pour qu'ils correspondent aux conditions de communication du téléviseur. Les réglages de communication du téléviseur sont les suivants :

Débit en bauds :	9 600 bps
Longueur des données :	8 bits
Bit de parity :	aucun
Bit d'arrêt :	1 bit
Commande de flux :	aucun

Procédure de communication

Envoyez les commandes à partir de l'ordinateur via le connecteur RS-232C.

Le téléviseur fonctionne conformément à la commande reçue et envoie un message de réponse à l'ordinateur. N'envoyez pas plusieurs commandes à la fois.

Attendez que l'ordinateur reçoive la bonne réponse avant d'envoyer la commande suivante.

Veillez à envoyer « A » avec le return chariot et confirmez que « ERR » revient avant d'opérer.

Format de commande

Huit codes ASCII + CR

Commandes à quatre chiffres : Commande. Le texte de quatre caractères.

Paramètres à quatre chiffres : Paramètre 0-9, espace, ?, moins

Paramètre

Entrez les valeurs des paramètres, en alignant sur la gauche et complétée avec des espaces pour le reste (Veillez à entrer des valeurs pour le paramètre). Lorsque le paramètre d'entrée n'est pas dans une plage valable, « ERR » réapparaît (Reportez-vous à « Format de code de réponse »).

Lorsque « ? » est entré pour certaines commandes, la valeur de réglage actuelle répond.

Format de code de réponse

Réponse normale

Réponse au problème (erreur de communication ou commande incorrecte)

Après avoir envoyé le code de (ODH), veillez à envoyer aussi un saut de ligne (OAH).

Tableau des ordinateurs compatibles

Résolution		Fréquence horizontal	Fréquence verticale	Analog. (D-Sub)	Numér. (HDMI)	Norme VESA
VGA	640 × 480	31,5 kHz	60 Hz	✓	✓	✓
SVGA	800 × 600	37,9 kHz	60 Hz	✓	✓	✓
XGA	1 024 × 768	48,4 kHz	60 Hz	✓	✓	✓
WXGA	1 360 × 768	47,7 kHz	60 Hz	✓	✓	✓
SXGA	1 280 × 1 024	64,0 kHz	60 Hz	✓	✓	✓
SXGA+	1 400 × 1 050	65,3 kHz	60 Hz		✓	✓

VGA, SVGA, XGA, WXGA, SXGA et SXGA+ sont des marques déposées d'International Business Machines Corporation.

Remarque

• Ce téléviseur n'a qu'une compatibilité PC limitée, ainsi un fonctionnement correct ne peut être garantie que si la carte vidéo est en conformité exacte avec la norme VESA 60Hz. Toute variante à cette norme entraînera des déformations de l'image.

Liste de commandes RS-232C

Rubrique de commande	Commande				Paramètre				Contenu de la commande
Réglage d'alimentation	P	O	W	R	0	-	-	-	Mise hors tension
Sélection d'entrée A	I	T	G	D	-	-	-	-	Passage sur une entrée(Commutation)
	I	T	V	D	-	-	-	-	TV (canal fixe)
	I	D	T	V	-	-	-	-	DTV (canal fixe)
	I	A	V	D	*	-	-	-	EXT1-4, 8 (1-4, 8), HDMI1-3(5-7)
Canal	D	C	C	H	*	*	-	-	Canal direct TV (1-99)
	C	H	U	P	-	-	-	-	Canal supérieur
	C	H	D	W	-	-	-	-	Canal inférieur
	D	T	V	D	*	*	*	-	Canal direct DTV (à trois chiffres)(1-999) (Pays non nordiques)
	D	T	V	D	*	*	*	*	Canal direct DTV (à quatre chiffres)(1-9999) (Pays nordiques uniquement)
	D	T	U	P	-	-	-	-	Canal DTV supérieur
	D	T	D	W	-	-	-	-	Canal DTV inférieur
Sélection d'entrée B	I	N	P	1	0	-	-	-	EXT1 (Y/C)
	I	N	P	1	1	-	-	-	EXT1 (CVBS)
	I	N	P	1	2	-	-	-	EXT1 (FGB)
	I	N	P	2	0	-	-	-	EXT2 (Y/C)
	I	N	P	2	1	-	-	-	EXT2 (CVBS)
Sélection du mode AV	A	V	M	D	0	-	-	-	Commutation
	A	V	M	D	1	-	-	-	Standard
	A	V	M	D	2	-	-	-	Film
	A	V	M	D	3	-	-	-	Jeu
	A	V	M	D	4	-	-	-	Utilisateur
	A	V	M	D	5	-	-	-	DYNAMIQUE (Fixe)
	A	V	M	D	6	-	-	-	DYNAMIQUE
	A	V	M	D	7	-	-	-	PC
	A	V	M	D	8	-	-	-	x.v.Colour
	A	V	M	D	?	?	?	?	1-8
Volume	V	O	L	M	*	*	-	-	Volume (0-60)

Rubrique de commande	Commande				Paramètre				Contenu de la commande
Emplacement	H	P	O	S	*	*	*	_	Pos. hori (AV/PC)
	V	P	O	S	*	*	*	_	Pos. vert (AV/PC)
	C	L	C	K	*	*	*	_	Horloge (0-180)
	P	H	S	E	*	*	_	_	Phase (0-40)
Mode Grand écran	W	I	D	E	0	_	_	_	Commutation (AV)
	W	I	D	E	1	_	_	_	Normal (AV)
	W	I	D	E	2	_	_	_	Zoom 14:9 (AV)
	W	I	D	E	3	_	_	_	Panorama (AV)
	W	I	D	E	4	_	_	_	Plein (AV)
	W	I	D	E	5	_	_	_	Cinéma 16:9 (AV)
	W	I	D	E	6	_	_	_	Cinéma 14:9 (AV)
	W	I	D	E	7	_	_	_	Normal (PC)
	W	I	D	E	8	_	_	_	Cinéma (PC)
	W	I	D	E	9	_	_	_	Plein (PC)
	W	I	D	E	1	0	_	_	Pt par Pt (AV/PC)
	W	I	D	E	1	1	_	_	Underscan (AV)
Mise en sourdine	M	U	T	E	0	_	_	_	Commutation
	M	U	T	E	1	_	_	_	Sourdine marche
	M	U	T	E	2	_	_	_	Sourdine arrêt
Ambiophonie	A	C	S	U	0	_	_	_	Ambiophonie Commutation
	A	C	S	U	1	_	_	_	Ambiophonie marche
	A	C	S	U	2	_	_	_	Ambiophonie arrêt
Modification audio	A	C	H	A	_	_	_	_	Commutation
Minut. Extinction	O	F	T	M	0	_	_	_	Arrêt
	O	F	T	M	1	_	_	_	Minut. Extinction 30 min
	O	F	T	M	2	_	_	_	Minut. Extinction 1 heures
	O	F	T	M	3	_	_	_	Minut. Extinction 1 heures 30 min
	O	F	T	M	4	_	_	_	Minut. Extinction 2 heures
	O	F	T	M	5	_	_	_	Minut. Extinction 2 heures 30 min
Texte	T	E	X	T	0	_	_	_	Texte arrêt
	T	E	X	T	1	_	_	_	Texte marche (commutation)
	D	C	P	G	*	*	*	_	Saut de page direct (100-899)

Que faire en cas d'anomalie ?

Avant de faire appel à un service de réparations, effectuez les contrôles suivants pour des possibles solutions aux symptômes rencontrés. Si le problème ne peut être corrigé grâce à ce mémento, débranchez votre téléviseur de la prise murale et appelez notre service consommateur au n° 0820 856 333.

Problème constaté	Solution possible
• Pas d'alimentation.	• Vérifiez que vous avez appuyé sur ♂ | de la télécommande. Si l'indicateur sur le téléviseur s'allume en rouge, appuyez sur ♂ |. • Le cordon secteur est-il débranché ? • Vérifiez que vous avez appuyé sur ♂ sur le téléviseur.
• Le téléviseur ne fonctionne pas.	• Des influences externes comme des écliers, de l'électricité statique, etc., peuvent provoquer un mauvais fonctionnement. Le cas échéant, fates fonctionner le téléviseur après l'avoir mis tout d'abord hors tension, ou encore débranché le cordon secteur et rebranché-le après une ou deux minutes.
• La télécommande ne fonctionne pas.	• Les piles sont-elles en place avec leurs polarités (+, -) alignées ? • Les piles sont-elles épuisées ? (Remplacez-les par des piles neuves.) • Utilisez-vous l'apparil sous un éclairage violent ou fluorescent ? • Le capteur de télécommande est-il illuminé par un éclairage fluorescent ?
• L'image est coupée.	• La position de l'image est-elle correcte ? • Les réglages du mode d'écran (Mode Grand écran) comme la taillie de l'image ont-ils été effectués correctement ? (Pages 29 et 35)
• Couleur anormale, couleurs trop claires ou tropsons, ou mauvais alignment des couleurs.	• Réglez la tonalité de l'image. • La pièce est-elle trop claire ? L'image peut paraître nombre dans une pièce trop éclairée. • Vérifiez le réglage du « Système couleur » (Pages 27 et 32).
• L'alimentation se coupe brusquement.	• La température interne de l'appareil a augmenté. Retireez les objets bloquant les événuts ou nettoyez. • La « Minut. Extinction » est-elle régée ? Sélectionnez « Arêt » dans le menu « Minut. Extinction » (Page 25). • « Aucun sgn arrêt » ou « Pas d'opé. arrêt » est-il activé ?
• Pas d'image.	• Les raccordements à l'apparil externe sont-ils corrects ? (Pages 14-16) • Le type de signal d'entrée a-t-il été séLECTIONné correctement après le branchement ? (Page 32) • La source d'entrée correcte est-elle sélectionnée ? (Page 10) • Avez-vous entrez un signal non-compatible ? (Page 38) • Le réglage de l'image est-il correct ? (Pages 23-24) • Est-ce que l'antenna est correctement raccordée ? (Page 8) • « Marche » est-il sélectionné dans « Audio seul » ? (Page 30)
• Pas de son.	• Le volume est-il trop bas ? • Assurez-vous que les écouteurs ne sont pas raccordés. • Vérifiez que vous avez appuyé sur ♂x sur la télécommande. • L'élement adéquat est-il séLECTIONné dans le menu « Sélect. Audio PC » lors du raccordement d'articels à la prise HDMI2 ou la prise EXT4 ? (Pages 15 et 35)
• Le téléviseur émet qu'ilquefois un bruit de craquement.	• Il ne s'agit pas d'un dysfonctionnement. Ceci esr dû à l'expansion/contraction du coffret suite aux changements de température. Ceci n'a aucune incidence sur les performances du téléviseur.

Précautions lors de l'utilisation dans des environnements à haute ou basse température

Lorsque le téléviseur est utilisé dans un endroit à basse température (une pièce ou un bureau, par ex.), l'image peut laisser des traces ou apparaître avec un léger décalage. Ceci n'est pas un défaut de fonctionnement et le téléviseur fonctionne de nouveau normalement lorsque la température redevient normale. - Ne laissez pas le téléviseur dans un endroit chaud ou froid. Ne le laissez pas non plus dans un endroit directement exposé au soleil ou à proximité d'un radiateur, ceci pouvant provoquer des déformations du coffret et des problèmes de fonctionnement du panneau LCD. Température de stockage: +5 °C à +35 °C.

Composition du logiciel

Le logiciel accompagnant ce produit comprend différents composants logiciels dont chaque droit d'auteur est détenu par SHARP ou par des tiers.

Logiciel développement par SHARP et logiciel libre

Les droits d'auteur pour les composants logiciels et les différents documents applicables fournis avec ce produit qui ont été développés ou rédigés par SHARP sont la propriété de SHARP et sont protégés par la Copyright Act, des traités internationaux et autres lois applicables. Ce produit utilise également des logiciels distribués gratuitement et des composants logiciels dont les droits d'auteur sont détenus par des tiers. Il comprend des composants logiciels couverts par une licence publique générale de GNU (ci-après GPL), une licence publique générale amoindrie de GNU (ci-après LGPL) ou autre accord de licence.

Obtenir le code source

Certs t g t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Nous ne sommes pas en mesure de répondre aux questions concernant le code source pour les sociétés libres. Le code source pour les composants dont les droits d'auteur ne sont pas détenus par SHARP n'est pas distribué.

Remerciements

Les composants logiciels libres suivants sont fournis avec ce produit :

• Linux kernel • BusyBox • uClibc • zlib • libpng • libjpeg

Mise à jour du téléviseur via dvb-t

Assurez-vous que la version logicielle de votre téléviseur reste actualisée. De temps à autre, SHARP mettra à leur disposition des mises à jour du logiciel de base TV et du logiciel DVB.

Recherche de mises à jour*

• Tous les pays, à l'exception du Royaume-Uni et de la Suède, sont réglés sur « non » pour cette fonction. Le téléviseur détermine automatiquement si une nouvelle version de logiciel est disponible lorsque le téléviseur est en mode de veille.

Rubrique

Oui: Recherche automatique des nouvelles mises à jour du logiciel disponibles lorsque le téléviseur est en mode de veille. Non: Ne recherche pas d'informations de mise à jour. Maintenant: Vérifie immédiatement s'il y a un nouveau logiciel.

Téléchargement du logiciel

Vous pouvez sélectionner la méthode de mise à jour.

Si le logiciel est mis à jour, le message de confirmation « De nouvelles infos de téléchargement ont été détectées. » s'affiche.

• Si le téléviseur reçoit le service de mise à jour lorsqu'il est en mode de veille, un message de confirmation s'affiche lorsque vous le rallumez.

Suivez les invitations à l'écran.

Rubrique

Lance immédiatement le téléchargement. Il faut environ une heure pour mettre à jour le logiciel. Vous ne pourrez pas effectuer d'autres opérations pendant le téléchargement.

Annulez le téléchargement en appuyant sur OK de la télécommande lorsque l'affichage « Interrompre » apparait sur l'écran pendant la mise à jour.

Lance automatiquement le téléchargement quelques minutes après être entrée en mode de veille.

Remarque

• Le téléviseur doit être en mode veille pour le téléchargement. N'eteignez pas le téléviseur à l'aide de sur le téléviseur.
• La mise à jour du logiciel peut prendre un certain temps.

Liste de messages

Lorsqu'un nouveau logiciel est détecté, vous pouvez confirmer les informations de mise à jour et télécharger le logiciel à partir de « Liste de messages »

Remarque

• Lorsque le téléviseur télécharge correctement le nouveau logiciel, le message est actualisé dans la « liste de messages » du menu « Informations »
• La mise à jour du calculi ne sera pas exécutée si aucun nouveau calculi n'est disponible au moment du téléchargement.

Rapport du récepteur

Affiche les rapports concernant les échecs et les modifications des réglages de la minuterie.

Réinitial.

Si vous procédez à des réglages complexes et ne parvenez pas à les rétablir, vous pouvez ramener tous les réglages aux valeurs préréglées d'usine.

Réinitialisation

1 Allez à « MENU » > « Installation » > « Réinitial. » 2 Appuyez sur pour sélectionner « oui », et appuyez ensuite sur OK.

• “À la télévision va redémarrer automatiquement. OK? ” s'affiche à l'écran.

3 Appuyez sur pour sélectionner « oui », et appuyez ensuite sur OK.

• « En cours d'initialisation... » s'affiche à l'écran et clignote.
• Une fois la réinitialisation terminée, le téléviseur s'éteint, puis se rallume. L'écran est ramené à ses réglages d'origine.

En cours d'initialisation

Remarque

• La saisie du code secret est nécessaire pour exécuter « Réinitial ». Le code secret par défaut est « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/contrôle parental à la page 28. Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET à la page 40.

Identification

Vous pouvez consulter l'identification du téléviseur sur l'écran pour l'indiquer au service clientèle.

Effacement du code SECRET

1 Allez à « MENU » > « Installation » 2 Appuyez sur / pour sélectionner « Autoinstallation », « Installation programme », « Verrouil. Enfant » ou « Réinitial. », et appuyez ensuite sur OK. La fenêtre de saisie du code secret apparait alors.

3 Maintenez enfoncées simultanément P ∧ et ⊥ + sur le téléviseur jusqu'à ce que le message apparaisse sur l'écran.

Fiche technique

Rubrique			TéléVISEUR COULEUR LCD 32", Modèle : LC-32DH77E, LC-32DH77S
Panneau LCD			32" Advanced Super View & BLACK TFT LCD
Résolution			2 073 600 points (1 920 × 1 080)
Système de couleur contrôle			PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60
Fonction télévision	Standard TV	Analogue	CCIR (B/G, I, D/K, L/L')
		Numérique	DVB-T (2K/8K OFDM)
	Canal de réception	VHF/UHF	Canal E2-E69, F2-F10, I21-I69, IR A-IR J, (Numérique : canal IR A-E69)
		CATV	Hyper-bande, canal S1-S41
	Système de syntonisation TV		Préréglage auto, 999 canaux : autre que les pays nordiques/999 canaux : pays nordiques (ATV : 99 canaux), désignation auto, tri auto
	STÉRÉO/BILINGUE		NICAM/A2
Luminosité			450 cd/m²
Durée de vie du rétro-éclairage			60 000 heures (lorsque « Rétro éclair. » est placé sur le réglage par défaut)
Angles de visionnement			H : 176°, V : 176°
Amplificateur audio			10 W × 2
Haut-parleur			(40 mm × 110 mm) × 2
Prises	Antenne		UHF/VHF 75 Ω type Din (Analogue et Numérique)
	RS-232C		Connecteur mâle D-Sub 9 broches
	EXT1		Pértel (entrecée AV, entrecée Y/C, entrecée RVB, sortie TV)
	EXT2		Pértel (entrecée AV/sortie monitreur, entrecée Y/C, AV-Link)
	EXT3		COMPONENT IN : Y/Pe(Cs)/Pri(Cr), Fiche RCA (AUDIO R/L)
	EXT4		Mini D-sub à 15 broches, jack Ø 3,5 mm*
	HDMI1 (EXT5)		HDMI
	HDMI2 (EXT6)		HDMI, jack Ø 3,5 mm*
	HDMI3 (EXT7)		HDMI
	EXT8		Fiche RCA (entrecée AV)
	USB		USB
	DIGITAL AUDIO OUTPUT		Sortie audio numérique S/PDIF optique
	C. I. (Interface commune)		EN50221, R206001
	OUTPUT		Fiche RCA (AUDIO R/L)
	Écouteurs		Jack Ø 3,5 mm (sortie audio)
Langue OSD			Tchêque, Danois, Néerlandais, Anglais, Estonien, Finlandais, Français, Allemand, Grec, Hongrois, Italien, Letton, Lithuanien, Norvégien, Polonais, Portugais, Russe, Slováque, Slovène, Espagnol, Suédois, Turc, Ukrainien
Alimentation électrique			220-240 V CA, 50 Hz
Consommation d'énergie (Méthode IEC62087)			142 W (0,5W en veille)
Poids			12,0 kg (Sans socle), 13,5 kg (Avec socle)
Température de fonctionnement			0 °C à +40 °C

• Les prises HDMI2 et EXT4 peuvent utiliser la même prise d'entrée audio.
• SHARP se réserve le droit de procéder à des modifications de la conception et des spécifications sans préavis, dans le cadre de sa politique d'amélioration continue. Les chiffres des performances indiqués dans les spécifications sont des valeurs nominales des unités de production. Les appareils peuvent partager individuellement des déviations par rapport à ces valeurs.

Remarque

• Reportez-vous à la troisième de couverture pour les schémas dimensionnels.

Rubrique			TéléVISEUR COULEUR LCD 42", Modèle : LC-42DH77E, LC-42DH77S	TéléVISEUR COULEUR LCD 46", Modèle : LC-46DH77E, LC-46DH77S
Panneau LCD			42" Advanced Super View & BLACK TFT LCD	46" Advanced Super View & BLACK TFT LCD
Résolution			2 073 600 points (1 920 × 1 080)
Système de couleur contrôle			PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60
Fonction télévision	Standard TV	Analogique	CCIR (B/G, I, D/K, L/L')
		Numérique	DVB-T (2K/8K OFDM)
	Canal de réception	VHF/UHF	Canal E2-E69, F2-F10, I21-I69, IR A-IR J, (Numérique: canal IR A-E69)
		CATV	Hyper-bande, canal S1-S41
	Système de syntonisation TV		Prérglage auto, 999 canaux: autre que les pays nordiques/999 canaux: pays nordiques (ATV: 99 canaux), désignation auto, tri auto
	STÉRÉO/BILINGUE		NICAM/A2
Luminosité			450 cd/m2
Durée de vie du rétro-éclairage			60 000 heures (lorsque « Rétro éclair. » est placé sur le réglage par défaut)
Angles de visionnement			H: 176°, V: 176°
Amplificateur audio			10 W × 2
Haut-parleur			(40 mm × 110 mm) × 2
Prises	Antenne		UHF/VHF 75 Ω type Din (Analogue et Numérique)
	RS-232C		Connecteur mâle D-Sub 9 broches
	EXT1		Péritel (entrecé AV, entrecée Y/C, entrecée RVB, sortie TV)
	EXT2		Péritel (entrecé AV/sorting monitreur, entrecée Y/C, AV-Link)
	EXT3		COMPONENT IN: Y/PE(C6)/PRi(CR), Fiche RCA (AUDIO R/L)
	EXT4		Mini D-sub à 15 broches, jack Ø 3,5 mm*
	HDMI1 (EXT5)		HDMI
	HDMI2 (EXT6)		HDMI, jack Ø 3,5 mm*
	HDMI3 (EXT7)		HDMI
	EXT8		Fiche RCA (entrecée AV)
	USB		USB
	DIGITAL AUDIO OUTPUT		Sortie audio numérique S/PDIF optique
	C. I. (Interface commune)		EN50221, R206001
	OUTPUT		Fiche RCA (AUDIO R/L)
	Écouteurs		Jack Ø 3,5 mm (sortie audio)
Langue OSD			Tchéque, Danois, Néerlandais, Anglais, Estonien, Finlandais, Français, Allemand, Grec, Hongrois, Italien, Letton, Lithuanien, Norvégien, Polonais, Portugais, Russe, Slováque, Slovène, Espagnol, Suédois, Turc, Ukrainian
Alimentation électrique			220-240 V CA, 50 Hz
Consommation d'énergie (Méthode IEC62087)			210 W (0,3W en veille)	220 W (0,2W en veille)
Poids			16,0 kg (Sans socle), 19,7 kg (Avec socle)	19,0 kg (Sans socle), 22,5 kg (Avec socle)
Température de fonctionnement			0 °C à +40 °C

• Les prises HDMI2 et EXT4 peuvent utiliser la même prise d'entrée audio.
• SHARP se réserve le droit de procéder à des modifications de la conception et des spécifications sans préavis, dans le cadre de sa politique d'amélioration continue. Les chiffres des performances indiqués dans les spécifications sont des valeurs nominales des unités de production. Les appareils peuvent présenter individuellement des déviations par rapport à ces valeurs.

Remarque

• Reportez-vous à la troisième de couverture pour les schémas dimensionnels.

Accessoire en option

Les accessoires en option de la liste sont disponibles pour ce téléviseur couleur à cristaux liquides. Vous les trouvez chez votre revendeur le plus proche.

• D'autres accessoires en option peuvent être disponibles dans un proche avenir. Lors de vos achats, lisez le catalogue le plus récent pour la compatibilité et vérifiez la disponibilité des accessoires.

Numéro	Désignation	Numéro de pièce
1	Applique murale (LC-32DH77E, LC-32DH77S)	AN-37AG5
2	Applique murale (LC-42DH77E, LC-42DH77S, LC-46DH77E, LC-46DH77S)	AN-52AG4

Mise au rebut en fin de vie

Attention: ce produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

1. Au sein de l'union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils.

Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union Européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays, leur détaillant reprendra également gratuitement, notamment gratuitement pour leur ancien produit si vous achetez un produit neuf similaire.

Veuillez contacter votre administration locale pour plus de renseignements.

Si votre appareil électronique ou électronique usage comparée des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En assurant la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendra ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

2. Pays hors de l'union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour avoir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.

1. Au sein de l'union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le mettre au rebut :

Veuillez contacter ce revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourraient être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l'union européenne

Si vous souhaitez mettre ce produit au rebut, veillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Les piles/accus fournies avec ce produit peuvent contenir des traces de Plomb.

Au sein de l'Union Européenne : Le symbole de la poubelle sur roues arrêtée laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets ménagers ! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d'effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place.

Pour la Suisse : Les piles/accus usagées doivent être retournées chez vous détaillant.

Pour les pays hors Union Européenne : Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/accus usagées.

Tableau des restrictions pour le verrouillage infantile

Restriction du diffuseur Restriction de l'utilisateur	AGE
	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
Pour tous	✓	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Accord des parents souhaité	✓	✓	✓	✓	✓	-	-	-	-	-	-	-	-	-	-
Classé X	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓

Restriction du diffuseur Restriction de l'utiliser	Pour tous	Accord des parents souhaité	Classé X
Pour tous	-	-	-
Accord des parents souhaité	✓	-	-
Classé X	✓	✓	-

Liste des abréviations

Terme abrégé	Signifie
ATV	Analogue TV	Télévision analogue
CEC	Consumer Electronics Control	Commande des apparèils électroniques grand public
DNR	Digital Noise Reduction	Réduction numérique du bruit
DTV	Digital TV	Télévision numérique
DVB-T	Digital Video Broadcasting-Terrestrial	Diffusion video numérique hertzienne
DVI	Digital Visual Interface	Interface numérique visuelle
EPG	Electronic Pogramme Guide	Guide de programmes électronique
HDCP	High-bandwidth Digital Content Protection	Protection des contenus numériques haute définition
HDMI	High-Definition Multimedia Interface	Interface multimédia haute définition
MHEG	Multimedia and Hypermedia Expert Group	Groupe d'experts en multimédia et hypermédia
OSD	On Screen Display	Affichage à l'écran
PCM	Pulse Code Modulation	Modulation par impulsion codée
USB	Universal Serial Bus	Bus série universal
WSS	Wide Screen Signalling	Signalisation pour grand écran
WYSIWYR	What You See Is What You Record	Vous enregistrez ce que vous Voyez

LC-32DH77E, LC-32DH77S

[ ][ ] : LC-42DH77E, LC-42DH77S [ ] : LC-46DH77E, LC-46DH77S : LC-42DH77E, LC-42DH77S LC-46DH77E, LC-46DH77S
