G4400S1 - Plaques de cuisson électriques SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaques de cuisson électriques
Marque	SAUTER
Modèle	G4400S1
Nombre de foyers	4 (selon schéma : 2 plaques électriques rapides, 1 plaque Mijotron, 1 plaque ordinaire)
Type de plaques	Plaques électriques : Mijotron (2 kW, Ø180 mm), rapides (1,5 kW Ø145 mm et 2 kW Ø180 mm), ordinaire (1 kW Ø145 mm)
Commandes	Manettes rotatives : 0-11 pour Mijotron, 6 positions pour les autres
Voyant de mise sous tension	Oui
Fonctions spéciales	Mijotron : régulateur de chaleur pour cuissons délicates (mijotage, béchamel, etc.)
Première utilisation	Chauffer à vide à allure maximale pendant 3 minutes
Entretien et nettoyage	Nettoyer avec un chiffon humide après refroidissement ; ne pas utiliser de produits abrasifs
Sécurité	Voyant de mise sous tension ; arrêt des plaques en position 0
Alimentation électrique	230 V / 50 Hz (estimation standard)
Puissance totale	Environ 6,5 kW (2+1,5+2+1)
Dimensions (L x P x H)	Non spécifiées dans la notice
Poids	Non spécifié

FOIRE AUX QUESTIONS - G4400S1 SAUTER

Comment utiliser la plaque Mijotron ?

La plaque Mijotron (repère rouge et étiquette au centre) est contrôlée par une manette de 0 à 11. Le repère 0 correspond à l'arrêt. Le réglage de puissance est croissant et continu. Utilisez les positions 1-2 pour tenir au chaud, 3-4 pour mijotages doux, 5-6 pour mijotages moyens, 7-8 pour le fort, 9-10-11 pour le vif. L'étiquette 'Mijotron' s'enlève facilement avant ou après la première chauffe.

Comment allumer une plaque rapide ou ordinaire ?

Les plaques rapides (point rouge au centre) et ordinaires sont commandées par une manette à 6 positions. La position 0 est l'arrêt. Tournez la manette sur la position souhaitée (1-2 pour chauffer, 2-3-4 pour mijoter, 3-4-5 pour moyen, 4-5 pour fort, 6 pour vif). La plaque chauffe immédiatement.

Que faire à la première utilisation de la plaque ?

Laissez chauffer la plaque à vide, à l'allure maximale pendant 3 minutes. Cela permet de durcir le revêtement et d'éliminer les éventuelles odeurs de fabrication.

Comment nettoyer les plaques électriques ?

Attendez que les plaques aient complètement refroidi. Nettoyez avec un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs, d'éponges métalliques ou de nettoyants agressifs qui pourraient endommager la surface.

Pourquoi le voyant de mise sous tension reste-t-il allumé ?

Le voyant de mise sous tension indique que l'appareil est alimenté électriquement. Il reste allumé tant que la plaque est branchée et que le disjoncteur est enclenché. Il ne s'éteint que si vous débranchez l'appareil ou coupez le courant.

Quels ustensiles utiliser sur les plaques électriques ?

Utilisez des casseroles et poêles à fond plat et épais, de diamètre adapté à la plaque. Les fonds bombés ou déformés réduisent l'efficacité et peuvent endommager la plaque.

Comment éviter que les aliments n'attachent ?

Préchauffez la plaque à puissance modérée avant d'ajouter les aliments. Utilisez un corps gras (huile, beurre) et ne surchauffez pas la plaque. Pour les plats délicats, privilégiez la plaque Mijotron qui régule la température.

Que faire si une plaque ne chauffe plus ?

Vérifiez que la manette est sur une position autre que 0. Assurez-vous que l'appareil est bien alimenté (voyant allumé). Si le problème persiste, contactez le service après-vente SAUTER en communiquant le type et numéro de série (sur la plaque signalétique dans le coffre de l'appareil).

Puis-je utiliser une plaque Mijotron pour faire bouillir de l'eau ?

Oui, réglez la manette sur les positions 9-11 pour une ébullition rapide. Pour maintenir l'ébullition, réduisez à 7-8.

Où trouver le numéro de série de mon appareil ?

Le numéro de série et le type se trouvent sur la plaque signalétique située dans le coffre de l'appareil (souvent sous la table de cuisson). Notez ces informations avant de contacter le service après-vente.

MODE D'EMPLOI G4400S1 SAUTER

À la première utilisation, laissez chauffer la plaque à vide, à l'allure maximale pendant 3 minutes, pour durcir son revêtement.

• Les plaques "Mijotron" (à point rouge et étiquette au centre) sont équipées d'un régulateur de chaleur supprimant les brusques écarts de température, qui permet les cuissons les plus délicates. (Note : l'étiquette "Mijotron" sur la plaque s'enlèvera facilement avant ou après la première chauffe). Les plaques "Mijotron" sont commandées par la manette avec repère de 0 à 11. Le repère 0 correspond également à l'arrêt de la plaque. Le réglage de puissance est croissant et continu de 0 à 11.
• Les autres plaques sont rapides (point rouge au centre) ou ordinaires, et commandées par une manette à 6 positions. La position 0 correspond également à l'arrêt de la plaque.
• Les différentes allures des plaques correspondent approximativement aux utilisations ci-dessous :

RAPIDE ou ORDINAIRE
0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
MIJOTRON (selon modulo)
0	1 - 2	3 - 4	5 - 6	7 - 8	9 - 10 - 11
ARRÊT	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
-	Mise en attente Plats prêts à servir Mijotages doux	Béchamel Beignets Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebullition à petits bouillons	Escalopes Croquettes Légumes gras Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steaks Ebullition du lait

O / Fauter / Pour tout problème nécessitant une intervention du service après-vente, la communication du type et du numéro de série de votre appareil sera nécessaire. Vous trouverez ces informations sur la plaque signalétique située dans le coffre de l'appareil.

Recopiez-les ci-dessous.

accès communication Imp. Nouvelle. St-Jean-de-Braye

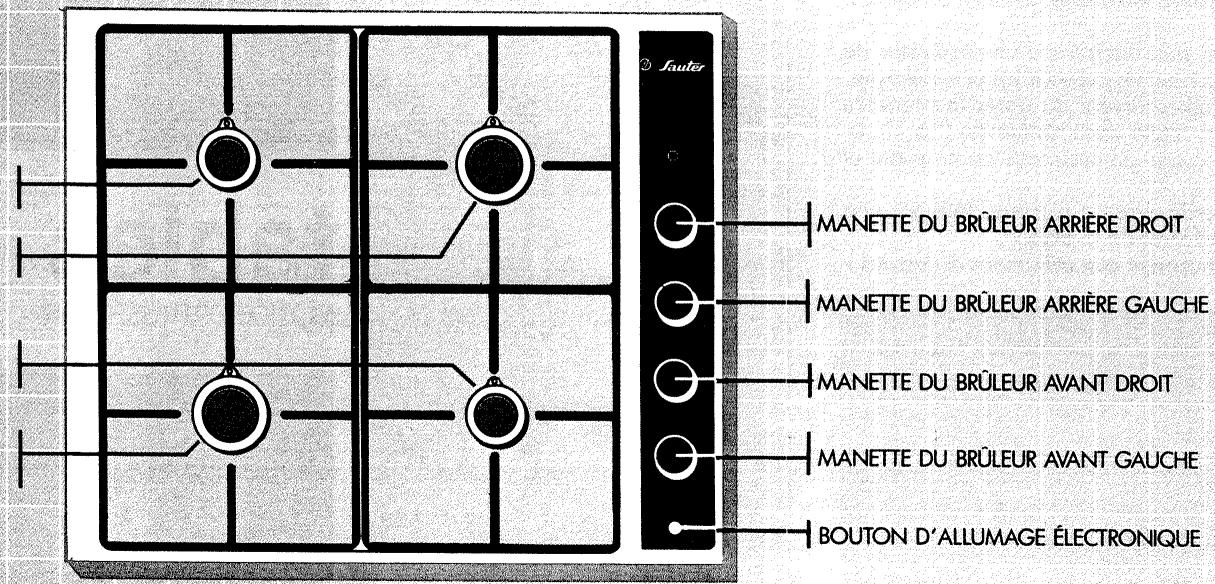

4 FEUX gaz

Brûleur semi-rapide (1,65 kW)

Brûleur rapide (2,5 kW)

Brûleur semi-rapide (1,65 kW)

Brûleur rapide (2,9 kW)

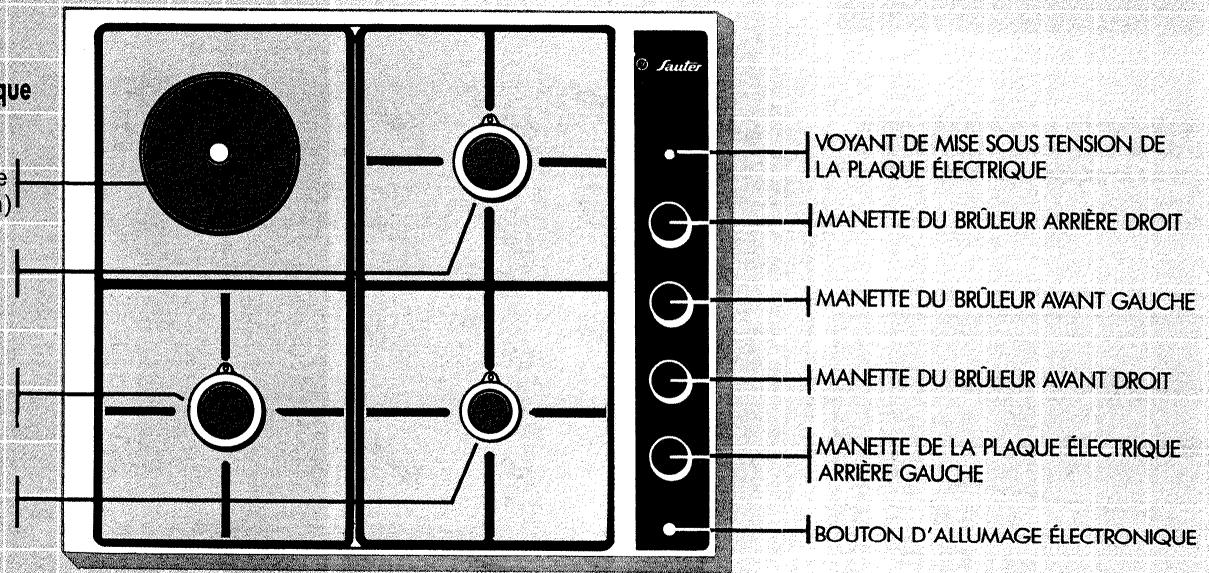

“3+1”

3 faux gaz + 1 plaque électrique

Plaque électrique Mijotage ou Plaque électrique rapide (1,5 kW, diamètre 145 mm)

Bröleur rapide (2,5 kW)

Brûleur rapide (2,9 kW)

Brûleur semi-rapide (1,65 kW)

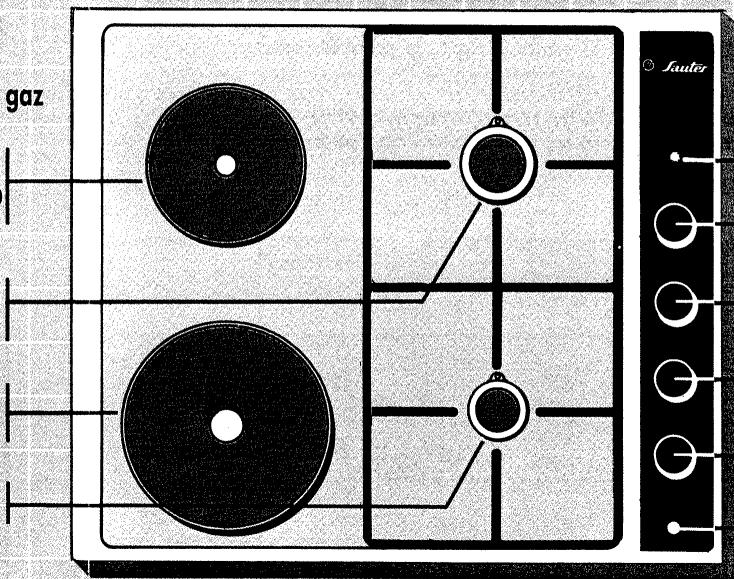

^ 2 + 2^

2 plaques électriques + 2 faux gaz

Plaque électrique rapide

(1,5 kW, diamètre 145 mm)

Brûleur rapide (2,5 kW)

Plaque électrique Mijotron

(2 kW, diamètre 180 mm)

Brûleur semi-rapide

(1,65 kW)

VOYANT DE MISE SOUS TENSION

DES PLAQUES ÉLECTRIQUES

MANETTE DU BRULEUR ARRIERE DROIT

MANETTE DU BRULEUR AVANT DROIT

MANETTE DE LA PLAQUE ÉLECTRIQUE

ARRIERE GAUCHE

MANETTE DE LA PLAQUE ELECTRIQUE

AVANT GAUCHE

BOJTON D'ALLUMAGE

ELECTRONIQUE

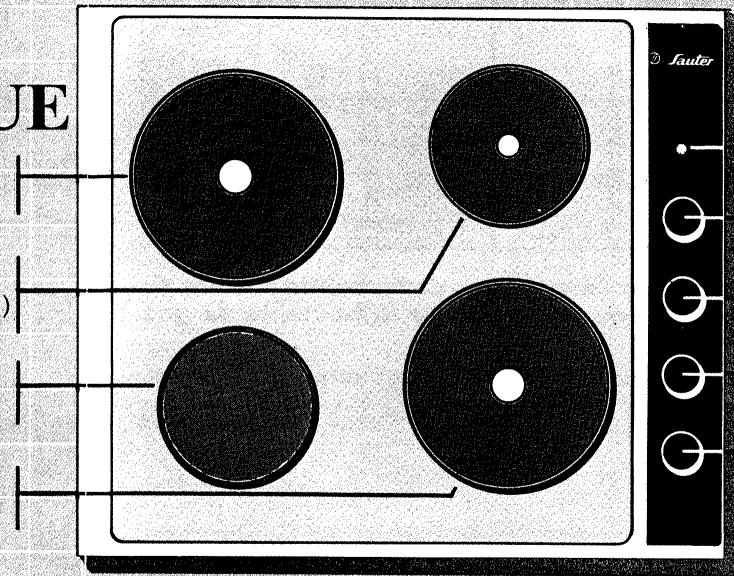

Plaque électrique rapide

(2 kW, diamètre 180 mm)

Plaque électrique rapide

(1,5 kW, diamètre 145 mm)

Plaque électrique

(1 kW, diamètre 145 mm)

Plaque électrique Mijotron

(2 kW, diamètre 180 mm)

VOYANT DE MISE SOUS TENSION

IDES PLAQUES ELECTRIQUES

MANETTE DE LA PLAQUE ELECTRIGUE

ARRIÈRE DROITE

MANETTE DE LA PLAQUE ELECTRIQUE

LARRIERE GAUCHE

MANETTE DE LA PLAQUE ELECTRIQUE

AVANT DROITE

MANETTE DE LA PLAQUE ELECTRIQUE

JAVANT GAUCHE

Bruleurs de TABLE

• Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité dont l'ouverture s'effectue en poussant puis en tournant la manette correspondante dans le sens . Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole, le point correspondant à la fermeture du robinet.
• Pour allumer un brûleur, appuyez sur le bouton d'allumage électronique, avec la manette du brûleur au début maximum, puis relâchez. Si nécessaire, renouvelez l'opération en début réduit.
• Caractéristiques des injecteurs selon le gaz :

	Butane 28 mbar	Propane 37 mbar	Gaz naturel G 20 18 mbar	Gaz naturel G 25 25 mbar	Air provené Air butané
BRULEUR RAPIDE ARRÊIRE DROIT
Repère marqué sur l'injecteur	82	82	120	120	213
Débit calorifique/PCS (kW)	2,5	2,5	2,5	2,5	2,5
Débit horsaire (g/h)	182	178	238	277	350
Débit horsaire à 15 °C sous 760 mm Hg (l/h)
BRULEUR RAPIDE AVANT GAUCHE
Repère marqué sur l'injecteur	87	87	126	126	230
Débit calorifique/PCS (kW)	2,9	2,9	2,9	2,9	2,9
Débit horsaire (g/h)	211	207	276	321	406
Débit horsaire à 15 °C sous 760 mm Hg (l/h)
BRULEURS SEMI-RAPIDES
Repère marqué sur l'injecteur	65	65	98	98	168
Débit calorifique/PCS (kW)	1,65	1,65	1,65	1,65	1,65
Débit horsaire (g/h)	120	118	157	183	231
Débit horsaire à 15 °C sous 760 mm Hg (l/h)
DÉBIT MAXIMUM
4 faux g/h l/h	633	621	828	964	1 218
2 + 2 g/h l/h	302	296	395	460	581
3 + 1 g/h l/h	513	503	671	781	987

• Par mesure de sécurité, après usage, n'omettez pas de fermer le robinet de commande général du gaz distribué ou le robinet de la bouteille de gaz butane.

Pour tout autre renseignement concernant votre appareil, consultez le guide pratique qui lui est joint. Au sommaire, vous trouverez les points suivants :

• INSTALLATION
• UTILISATION ENTRETIENT

Cet appareil est conforme à l'Arrêté du 1985 (Journal Officiel du 1er septembre 1985), relatif à la limitation des perturbations radioélectriques (Directive n° 82.499 CEE en date du 7 juin 1982).
