4900IN - Plaque de cuisson induction SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson induction
Marque	SAUTER
Modèle	4900IN
Nombre de foyers	4
Dimensions d'encastrement (L x P)	75 x 49 cm (modèle 4 foyers) ou 56 x 49 cm
Hauteur d'encastrement	4,5 cm à l'avant, 6,1 cm à l'arrière
Poids estimé	8 à 10 kg
Alimentation électrique	230 V monophasé ou 400 V triphasé
Fusible recommandé	32 A (pour 3-4 foyers)
Puissance maximale par foyer	2,8 kW (position 12)
Niveaux de puissance	12 positions
Type de cuisson	Induction – chauffe directement le récipient
Fonctions principales	Détection de casserole vide, arrêt automatique, sécurité débordement, ventilation de refroidissement
Sécurité électronique	Sonde de température des circuits, réduction de puissance en cas de surchauffe
Sécurité récipient	Détection de présence : clignotement si récipient incompatible ou absent
Compatibilité récipients	Acier émaillé, fonte, inox multicouche, fond plat Ø≥12 cm
Récipients incompatibles	Verre, céramique, terre, aluminium, cuivre, inox austénitique, fond déformé
Nettoyage	Produits doux, vinaigre blanc, pas de produits abrasifs ni d'ammoniaque
Entretien	Essuyer immédiatement les débordements, éviter les rayures
Réparabilité	Pièces d'origine, service après-vente agréé
Garantie	Certificat de garantie à faire signer par l'installateur
Normes	CE, directives 73/23/CEE et 89/336/CEE

FOIRE AUX QUESTIONS - 4900IN SAUTER

Comment fonctionne une table à induction ?

La table crée un champ magnétique qui induit des courants dans le fond du récipient, le chauffant directement. L'énergie est transmise sans perte et la cuisson s'arrête instantanément au retrait du récipient.

Quels types de casseroles sont compatibles ?

Les récipients en acier émaillé, fonte (de préférence à fond émaillé), inox multicouche ou aluminium à fond spécifique avec un diamètre d'au moins 12 cm et un fond plat. Recherchez le logo 'Class Induction'.

Comment nettoyer ma plaque induction ?

Utilisez un chiffon humide ou du vinaigre blanc pour les taches de calcaire. Pour les salissures résistantes, une crème douce. Évitez les produits abrasifs (poudre, laine d'acier, éponges vertes) et l'ammoniaque.

Que faire si la table ne s'allume pas ?

Vérifiez l'alimentation électrique (fusible, disjoncteur) et le branchement. Assurez-vous que le cordon n'est pas endommagé. Si le problème persiste, contactez le Service Après-Vente.

Que signifie un affichage clignotant des voyants ?

Cela indique que le récipient n'est pas adapté à l'induction ou qu'il est absent. Placez un récipient compatible ou vérifiez qu'il est bien centré sur la zone de cuisson.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition d'utiliser un kit d'isolation (réf. 6470.1432) et de respecter les distances de sécurité : isolant horizontal à 5 cm sous la table, cloison verticale à 30 cm du fond, et une ouverture d'air de 100 cm² en haut de la plinthe.

Quelle est la consommation électrique ?

La puissance maximale est de 2,8 kW par foyer (position 12). La table est plus économique que le gaz ou l'électricité classique car elle chauffe uniquement le récipient et s'arrête instantanément.

Comment utiliser la zone chauffe-plat ?

Si votre table en est équipée, tous les récipients sont compatibles avec cette zone. Utilisez-la pour maintenir au chaud des plats, sans besoin de récipient spécifique.

Que faire en cas de débordement ?

La table émet un BIP discontinu. Appuyez sur n'importe quelle touche pour arrêter le signal, nettoyez soigneusement la surface, puis relancez la cuisson. Les circuits électroniques sont protégés contre les projections.

La ventilation continue après arrêt, est-ce normal ?

Oui, c'est normal. Le ventilateur refroidit les circuits électroniques et peut fonctionner quelques minutes après l'extinction. Ne vous inquiétez pas, cela fait partie du système de sécurité.

MODE D'EMPLOI 4900IN SAUTER

Les "plus" de votre table à induction : puissance, précision et économie. p. 2

Les "plus" de votre table à induction : le nettoyage. p. 3

Les "plus" de votre table à induction : la sécurité de fonctionnement. p. 4

Comment faire fonctionner votre table à induction ? p. 5

Comment fonctionne votre table à induction ? p.6

Quels récipients désirerez-vous pour votre table à induction ? p. 7-8

Comment encastrer votre table à induction ? p. 9-11

Comment raccorder votre table à induction ? p. 13

Comment faire en cas de panne ? p. 14

Le Service Après-Vente. p.15

Les "plus" de votre table à induction : puissance, précision et économie

Comparée aux plaques de cuisson classiques, votre table à induction est :

Grâce à la puissance disponible, votre table à induction est beaucoup plus rapide qu'une table de cuisson ordinaire (électrique ou gaz).

Elle est beaucoup plus nombre d'utilisation et réagit instantanément à vos commandes. Aussi, n'hésitez pas à affiner vos réglages.

Grâce au principe de l'induction, la chaleur est produite directement dans le récipient. Ainsi la température du dessus verre est beaucoup plus faible et les risques de brûlure sont réduits, en particulier pour les enfants.

Plus economique:

Le retrait d'un réseau d'un foyer suffit à arrêter immédiatement la cuisson. Ainsi, il n'y a pas de gaspillage d'énergie. Tant qu'il n'y a pas de récipient posé sur un foyer, celui-ci ne chauffe pas (les voyants lumineux indicateurs de puissance du clavier clignotent). Elle consomme beaucoup moins d'énergie que les plaques avec foyers classiques (gaz, électricité...).

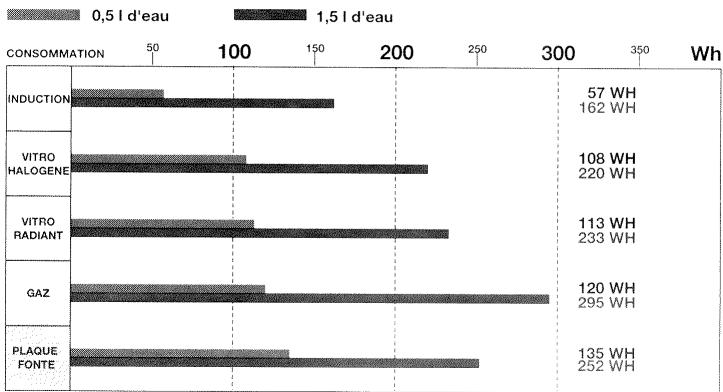

(MESURES CONSTATÉES POUR CHAUFFER 0,5 L, PUIS 1,5 L D'EAU, DE À )

CONSOMMATIONS COMPAREES DES DIFFERENTS MOYENS DE CUISSON

Les "plus" de votre table à induction : le nettoyage

La chaleur nécessaire à la cuisson des aliments étant produite directement à l'intérieur du récipient, la plaque ne chauffe pratiquement pas (elle reçoit juste la chaleur du récipient posé dessus).

Cela évite que les projections ou débordements éventuels ne cuisent et ne durcissent sur la plaque.

Les salissures légères s'enlevent simplement avec un chiffon de papier humide (type essuie-tout) ou un tampon de nettoyage spécial salle de bain. Essuyez dès que possible les débordements et les projections. Vérifiez qu'il n'en reste pas avant de réutiliser la plaque.

Quelques conseils :

Pour les salissures plus résistantes, utilisez quelques gouttes de produit de nettoyage doux, type crème. Pour enlever les traces d'eau et de calcaire, utilisez quelques gouttes de vinaigre d'alcool blanc. Pour les traces métalliques et les taches persistantes, vous pouvez utiliser des produits comme Zip Inox, Johnson Inox, Ppz Inox... Pour terminer, rincez toujours à l'eau claire, puis essuyez à l'aide d'un papier absorbant.

Veillez à ne pas introduire de liquide dans les orifices du produit (sortie d'air...).

Important :

L'utilisation de produits abrasifs ou de poudres récurantes (Vim, Bref, Ajax, laine d'acier, éponges abrasives ex : Scotch Brite Vert) est déconseillée : risques de rayures sur les pièces apparentes de votre produit.

Ne jamais utiliser de produits contenant de l'ammoniaque.

Les frottements de récipients peuvent à la longue générer une dégradation des dessins sur le dessus vitrocéramique.

• Ces défauts d'aspect qui n'entraînent pas un non-fonctionnement ou une inaptitude à l'utilisation n'entrent pas dans le cadre de la garantie.

Les "plus" de votre table à induction : la sécurité de fonctionnement

Votre table à induction compte des dispositifs de sécurité pour protéger les circuits électroniques. Si la table est installée et utilisée correctement, ces dispositifs ne s'activeront pas.

À l'arrière de votre table, un ventilateur aspire de l'air et le refoule au-dessus du plan de travail par les ouvertures pratiquées près du clavier ou à l'arrière, afin de protéger les circuits électroniques contre une chaleur excessive.

Securite "electronique":

Une sonde surveille en permanence la température des circuits électroniques. Si la température devient excessive, la puissance délivrée par la table sera diminuée.

Sécurité casserole VIDE :

Pour chaque foyer, une sonde placée sous le dessus verre détecte en permanence la température de la table et, donc, celle du récipient.

Vérifiez la conformité de vos récipients comme indiqué à la page 7.

Un objet de petites dimensions comme : une fourchette, une cuillère ou encore une bague..., posé seul sur la table en fonctionnement, n'est pas détecté comme un récipient. L'affichage clignote et aucune puissance de chauffe n'est délivrée. Le système de sécurité agit de la même façon lorsqu'il détecte un réseau qui n'est pas adapté à la cuisson par induction. Il est recommandé de ne pas déposer des ustensiles de cuisine en métal, des couverts, couteaux et objets métalliques semblables sur la table de cuisson à induction. Ils peuvent s'échauffer s'ils sont au voisinage d'une zone de cuisson en fonctionnement.

Debordement et projections:

En cas de débordement ou de projections sur la table à induction (dessus verre et clavier), les circuits électroniques de l'appareil sont protégés et ne risquent donc pas d'être endommagés.

En cas d'anomalies, notez le message donné par la minuterie et reportez-vous au tableau des anomalies page 14.

Ne soyez pas surpris du très léger échauffement permanent du dessus verre de votre table, il est normal.

Quelques precisions sur la puissance de chauffe fournie a vos recipients:

La puissance de chauffe dépend pour beaucoup du réseau utilisé, de sa matière et de sa taille. Pour une casserole en tôle émaillée, d'un diamètre de fond de 20 cm, vous obtiendrez environ :

2,8 kW en position 12 (maximum). 1,4 kW en position 10. 500 W en position 6. 50 W en position 1.

La puissance et le rendement d'un foyer à induction sont très supérieurs à ceux d'un foyer gaz ou d'une plaque électrique.

Voici à titre d'exemples, les temps nécessaires pour chauffer un volume d'eau, avec différentes sources de chaleur.

096 002 ap aod noad aessaae suaa

position 12 = position "maximale" :

pour fritures et montées à ébullition.

IMPORTANT : l'utilisation trop longue d'un ustensile vide ou pratiquement vide sur cette position risque d'endommager le fond du récipient.

position 11 :

pour grillades, viandes poêlées.

position 10 et au-dessous :

tous dorages, petites ébullitions et mijotages.

(pour plus d'informations, reportez-vous au guide de cuisson du livre 1).

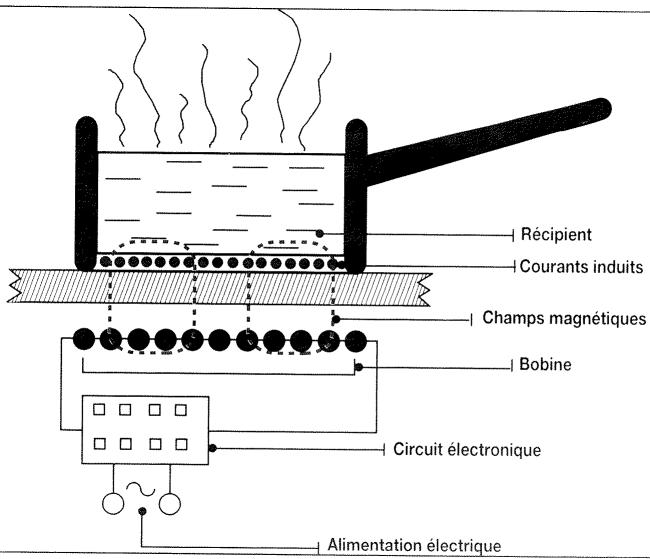

Voiture d'induction

A fonctionne grâce aux propriétés de la plupart des récipients, de cuisson ordinaires.

À partir des touches de fonction sur le devant de la table, vous commandez l'alimentation électrique qui crée un champ magnétique. Ce champ induit des courants dans le fond du récipient posé sur la table. - Ces courants, dits "d'induction", chauffent instantanément le récipient qui cède sa chaleur aux aliments qu'il contient.

La chaleur

est directement produite à l'intérieur du

récipient. Ainsi, la cuisson s'effectue pratiquement sans perte d'énergie entre la table à induction et les aliments. La puissance de chauffe de l'appareil est restituée à son maximum.

Le retrait du récipient de la table à induction, ou le simple arrêt de l'appareil à partir des touches de commande, suffit à stopper instantanément la cuisson.

La cuisson

est entièrement gérée par un circuit

électronique qui vous offre une très grande plage d'utilisation et une finesse de réglage.

Important:

En cours d'utilisation de la table à induction, ne posez pas d'objets magnétisables sur le dessus verre (ex : cartes de crédit, cassettes,...). À l'attention des porteurs d'implants actifs (stimulateurs cardiaques, pompes à insuline,...) : Votre table à induction génère un champ électromagnétique dans son très proche environnement. En conséquence, nous vous recommandons de vous rapprocher du fabricant de votre implant actif afin d'identifier les éventuelles incompatibilités.

CLASS INDUCTION :

Un sigle "CLASS INDUCTION" figure sur votre table. En choisissant un récipient possédant ce même logo, vous serez assurés de sa parfaite compatibilité avec votre table à induction dans des conditions normales d'utilisation.

Pour vous aider à choisir, une liste d'ustensiles vous est fournie, jointe à cette notice.

QUELS Sont les recipients adaptés?

LES RÉCIPIENTS EN ACIER éMAILLE. Vous trouvrez toutes les tailles souhaitées de casseroles, poèles, etc.... LES RÉCIPIENTS EN FONTE. Pour ne pas risquer de rayer le dessus verre de votre table à induction, CHOISSEZ un recipient avec un fond émailé. Les récipiens en inox multicouches, inox ferritique ou aluminium avec fond spécifique. VOUS CHOISIREZ DES ARTICLES A FOND EPAIS, QUI ASSURENT UNE CUISSON PLUS HOMOGENE (LA CHALEUR Y EST MIEUX REPARTIE) ET DONT LE FOND A UN DIAMETRE SUPERIEUR OU ÉGAL À 12 CM.

QUELS sont les recipients incompatibles ?

LES RÉCIPIENTS EN VERRE, EN CÉRAMIQUE OU EN TERRE, LES RÉCIPIENTS EN ALUMINIUM OU EN CUIVRE, LES RÉCIPIENTS EN INOX NON MAGNETIQUE (DIT “AUSTÉNITIQUE”). TOUS LES RÉCIPIENTS DONT LE FOND N'EST PAS PARFAIEMENT PLAN. TOUS LES RÉCIPIENTS DONT LE FOND EST DÉFORMÉ PEUVENT ENDOMMAGER VOTRE TABLE.

Le TEST 'TABLE' :

Gracé à son microprocesseur, votre table à induction est capable de “reconnaitre” les réciplents adaptés à son utilisation. Mettez en marche un foyer, CHOISSES LA POSITION 6 et posez votre réci pient sur ce foyer. Si les voyants lumineux indicateurs de puissance du clavier clignotent, leur réci pient n'est pas ajusté.

Dans tous les cas, reportez-vous à la liste des récipients "Class Induction".

ZONE chauffe-plat (si vous table en est poursuive)

Tous les récipients sont compatibles avec la zone chauffe-plat quelle que soit leur nature.

Pour une BONNE utilisation :

Vous obtiendrez le meilleur résultat en utilisant un récipient dont le diamètre est proche de la taille du foyer dessiné sur le dessus verre. L'utilisation d'un diamètre de récipient plus petit est tout à fait possible et n'entraine pas de pertes d'énergie, contrairement aux autres foyers classiques (électricité, gaz). Dans tous les cas, le récipient doit être centré sur la zone de cuisson.

Precautions d'utilisation:

Quand vous utilisez un récipient avec un revêtement intérieur antiadhésif (type teflon) sans apport ou avec très peu de matière grasse, préchauffez-le sur la position 9 ou sur la position 10, un court instant.

N'utilisez jamais la position 11 ou 12. Vous risquez d'endommager vos récipients.

Ne chauffez pas une boîte de conserve fermée, elle risque d'éclater (cette précaution est d'ailleurs valable pour tous les autres modes de cuisson). Ne posez pas de récipient en matière plastique sur la zone de cuisson encore chaude et n'utilisez pas le plan de cuisson de votre table pour y entreposer des ustensiles ou des denrées.

Important:

Pour la cuisson, n'utilise jamais de feuille de papier d'aluminium, ou ne place jamais directement sur la table à induction des produits emballés avec de l'aluminium. L'aluminium fondrait et endommagerait définitivement votre appareil.

Encastrement :

Les dimensions pour encastrer votre table à induction sont :

POUR UNE TABLE TROIS

POUR UNE TABLE DEUX FOYERS

OU QUATRE FOYERS

Profondeur : 49 cm

Profondeur: 49 cm

Largeur: 26,5 cm

Largeur : 75 ou 56 cm

• Il est fortement conseillé de faire installer ce matériel par un spécialiste électroménager.
• La table comporte un joint pour assurer un bon appui sur le meuble, ainsi que son étanchéité. Veillez à ne pas déterminer ce joint en la manipulant. Posez la table dans l'ouverture avec précaution.

Important

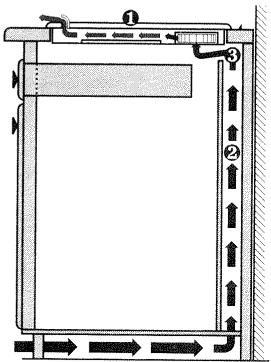

Les circuits électroniques de votre table à induction ont besoin d'être refroidis par un courant d'air frais comme il est indiqué sur le schéma ci-contre. Les points suivants doivent être scrupuleusement respectés. Votre table à induction ne doit pas être installée au-dessus d'un lave-vaisselle, d'un lave-linge, d'un réfrigérateur ou d'un congélateur. Plus la distance entre la table et le meuble se situant en dessous sera grande et la table fonctionnera dans des conditions idéales. Toutefois, une distance minimale de sécurité est garantie par la grille à l'arrête de votre table à induc.

circulation d'air chaud

circulation d'air ambiant

table à induction

vidé sanitaire circulation de l'air

le passage d'air intégrée en action.

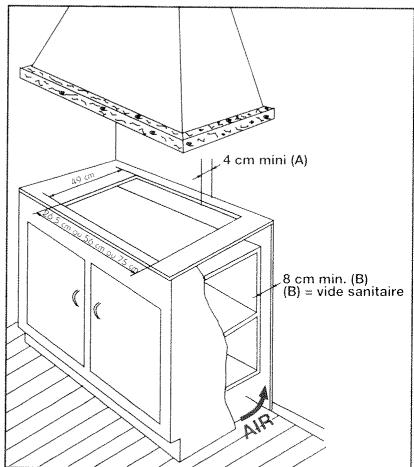

Pour reussir votre installation:

Assurez-vous que la surface sur laquelle va reposer la table à induction est parfaitement plane. Les déformations éventuelles provoquées par une mauvaise pose de la table risquent de modifier les performances de votre appareil.

La découpe du meuble pour encastrer la table à induction doit impérativement être conforme aux cotes indiquées sur le dessin ci-contre. La hauteur de la partie encastrée de la table à induction est de 4,5 cm à l'avant et de 6,1 cm à l'arrière. Assurez-vous que la distance entre le plan vertical à l'arrière du meuble et la table soit au moins égale à 4 cm (A). Assurez-vous qu'il y a un passage d'air à l'arrière de votre meuble (8 cm mini) (B). (Protection contre les échauffements: type Y selon Norme (EN 60.335.2.6).

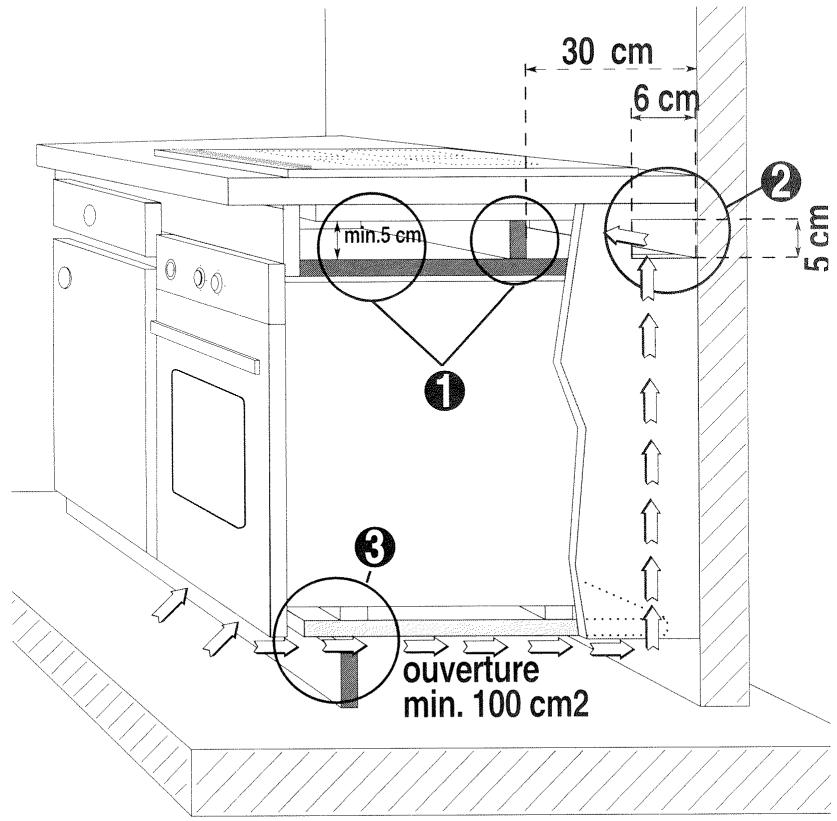

Comment installer la TABLE a induction audessus d'un FOUR?

1 Mettez en place le kit d'iso1ation entre le four et la table (référence 6470.1432 disponible auprès de votre Service Après-Vente). Ce kit est composé d'un isolant placé horizontalement à au moins 5cm sous le carter de la table et d'une cloison verticale devant être située à 30 cm du fond du mur ou du meuble. 2 Prévoyez une découverte dans les parois latérales au fond du meuble: 5 × 6 cm de chaque côté ou 10 × 6 cm sur un seul côté, afin de prendre de l'air frais dans le ou les vides sanitaires des meubles voisins. 3 Réalisez une ouverture de 100 cm² au moins dans le haut de la plinthe de votre meuble de cuisine.

Le raccordement electrique

• Ces tables sont livrées avec un cordon d'alimentation type H 05 VVF (section 1,5 mm2) à 5 conducteurs (dont 1 pour la terre : jaune/vert) et doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEE 7 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Si ce cordon d'alimentation est endommagé, ou si vous souhaitez le changer, il ne doit être remplacé que par votre Service Après-Vente car des outils spéciaux sont nécessaires.

Le fusible de votre installation doit être de :

• 32 ampères pour les tables 3 ou 4 foyers,
• 16 ampères pour les tables 2 foyers ou 2 foyers avec zone chauffe-plat.

Cet appareil est conforme aux directives européennes 73/23/CEE et 89/336/CEE.

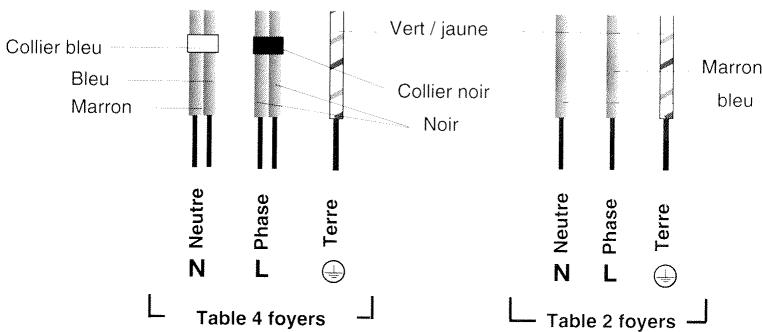

Branchements :

• 230 V monophasé

Branchez les 3 fils sur votre installation en respectant la couleur des fils

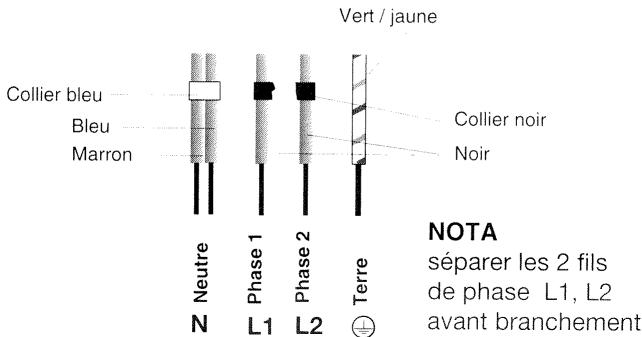

• 400 V 2N triphase

Branchez les 4 fils sur votre installation en respectant la couleur des fils.

Remarques pour TABLES 4 et 2 FOYERS :

Dans le cas d'un réseau alimenté en 380 V~ ou 400 V~ triphase, si la coupure des phases n'est pas simultanée, veillez, au moment de la mise sous tension de la ligne, à connecter en 1^er le fil du neutre. En cas de mise hors tension, déconnectez le neutre en dernier. Ces précautions protégent aussi vos autres appareils électroniques.

La responsabilité du constructeur ne saurait être engagée en cas d'incidents et de leurs conséquences eventuelles, pouvant survenir pendant l'utilisation d'une table à induction qui ne serait pas reliée à la terre, ou comptant une prise de terre défectueuse.

Comment faire en cas de panne?

Vous avez un doute sur le bon fonctionnement de votre table à induction, ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants.

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
La table à induction ne fonctionne pas. Les voyageurs lumineux sur le clavier restent éteints.	L'appareil n'est pas alimenté. L'alimentation ou le branchement est défectueux.	Vérifiez l'état de l'installation électrique. Inspectez les fusions et le disjoncteur électrique.
A la mise en service, votre installation disjonte.	Le branchement de votre table est défectueux.	Vérifiez la conformité du branchement.
A la mise en service un seul côté de votre table fonctionne.	Le branchement de votre table est défectueux.	Vérifiez la conformité du branchement.
La table à induction s'est arrêtée de fonctionner en cours d'utilisation. La minuterie peut afficher le message ∅ 7	Les circuits Electroniques se sont échauffés.	Vérifiez la conformité de votre installation et plus particulièrement les entrées et sorties d'air, comme indiqué dans la notice.
La table à induction s'est arrêtée de fonctionner en cours d'utilisation et elle émet un "BIP" discontinu.	Il y a eu un débordement.	Appuyez sur n'importe qu'elle touche et le "BIP" s'arrête. Nettoyez et relancez la cuisson.
Après avoir mis en fonctionnement la table à induction, les voyageurs lumineux du clavier continuant de clignoter.	Le recipient que vous utilisez n'est pas adapté à la cuisson par induction.	Utilisez un ustensile compatible (voir liste fournie).
La table ne fonctionne pas, la minuterie affiche un autre message.	Le circuit électrique fonctionne mal.	Faites appel au Service Apres-Vente.
Votre table émet un léger clic clac.	Il est produit par la répartition de puissance entre deux foyers.	C'est normal.
La ventilation continue quelques minutes après l'arrêt de votre table.	Refroidissement de l'électronique.	C'est normal.

Dans le cas où une fêlure ou une fissure deviendrait visible sur le dessus verre, déconnectez immédiatement l'appareil de son alimentation et contactez votre Service ÀPRES-Vente.

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service Après-Vente.

Important:

Pour bénéficier de la garantie sur votre table à induction, n'oubliez pas de faire dater et signer toute "Certificat de Garantie" par votre vendeur-installateur. Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marque :

CONNAISSENT PARFAIEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT,

APPLICENT INTEGRALEMENT NOS METHODES DE REGLAGE, D'ENTRETIEN ET DE REPARATION,

UTILISENT EXCLUSIVEMENT LES PIECES D'ORIGINE.

Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue. En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (désignation commerciale, type et numéro de série complets). Ces renseignements figurent sur la

plaque signalétique fixée sous le caisson métallique de l'appareil, ou sur le certificat de garantie

Les descriptions et les caractéristiques apportées dans ce “Guide Pratique” sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
