MODE D'EMPLOI 2200IB4 SAUTER
Les "plus" de votre table à induction: puissance, précision et économie. p.2
Les "plus" de votre table à induction : le nettoyage. p. 3
Les "plus" de votre table à induction : la sécurité de fonctionnement. p.4
Comment faire fonctionner votre table à induction ? p.5
Comment fonctionne votre table à induction ? p.6
Quels reçipients désir pour votre table à induction ? p. 7-8
Comment encastrer votre table à induction ? p. 9-11
Comment raccorder votre table à induction ? p. 12-14
Comment faire en cas de panne ? p. 15
Le Service Apre's-Vente. p.16
Comparée aux plaques de cuisson classiques votre table à induction est :
PLUS PUISSANTE:
Votre table à induction est beaucoup plus puissant qu'une table de cuisson ordinaire (électrique ou gaz).
PLUS PRECISE:
Elle est beaucoup plus soupé d'utilisation et réagit instantanément à vos commandes.
Aussi, n'hésitez pas à affiner vos réglages.

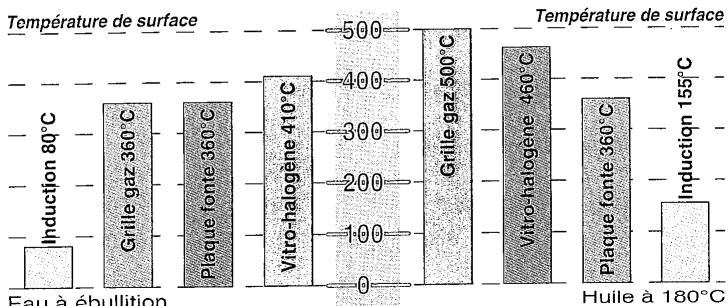

PLUS SURE:
Gracau principe de l'induction,la chaleur est produite directement dans le recipient. Ainsi la tempereature du dessus verre est beaucoup plus faible et les risques de brulure sont reduits,en particulier pour les enfants.
Mesures effectues avec une casserole de 200mm de diamètre
PLUS ECONOMIQUE:
Le retrait d'un récipient sur un foyer suffit à arrêter immédiatement la cuisson. Ainsi, il n'y a pas de gaspillage d'énergie.
Tant qu'il n'y a pas de recipient posé sur un foyer, celui-ci ne chauffe pas (les voyants lumineux indicateurs de puissance du clavier clignotent).
Elle consomme beaucoup moins d'énergie que les plaques avec foyers classiques (gaz, électricité...).

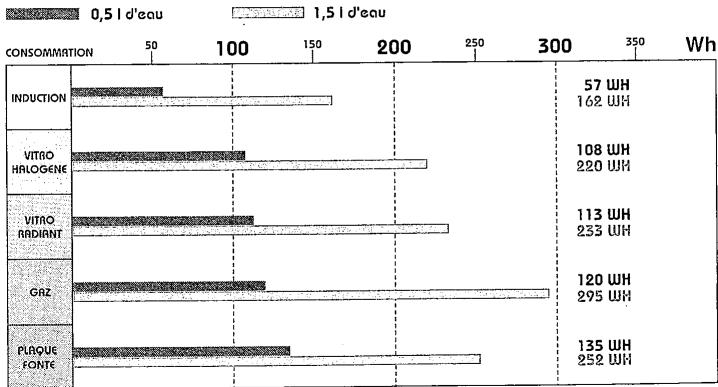

CONSOMMATIONS COMPAREES DES DIFFERENTS MOYENS DE CUISSON
(MESURES CONSTATÉS POUR CHAUFFER 0,5 L, PUS 1,5 L D'EAU, DE 20° à 95°)
La chaleur nécessaire à la cuisson des alimentés étant produit directement à l'intérieur du recipient, la plaque ne chauffe pratiquement pas (elle recoit juste la chaleur du recipient posé dessus).
Cela évite que les projections ou débordements éventuels ne cuisent et ne durçissent sur la plaque.
Les salissures légères s'enlevent simplement avec un chiffon de papier humide (type essuie-tout) ou un tampon de nettoyage spécial salle de bain.
Essuyez des que possible les débordements et les projections. Verifie qu'il n'en reste pas avant de réutiliser la plaque.
QUELQUES CONSEILS :
Pour les salissures plus résistantes, utilisez une goutte de produit de nettoyage doux, type crème.
Pour enlever les traces d'eau et de calcaire, utilisez quelques goutes de vinaigre d'alcool blanc.
Pour les traces métalliques et les taches persistantes, vous pouvez utiliser des produits comme Zip Inox, Johnson Inox, Ppz Inox...
Pour terminer, rincez toujours à l'eau claire, puis essuyez à l'aide d'un papier absorbant.
Veillez a ne pas introduire de liquide dans les orifices du produit.
IMPORTANT :
L'utilisation de produits abrasifs ou de poudres récurantes (Vim, Bref, Ajax, laine d'acier, éponges abrasives ex : Scotch Brite Vert) est déconseillée : risques de rayures sur les pieces apparentes de votre produit.
Ne jamais utiliser de produits contenant de l'ammoniaque.
Les frottements de recipiens peuvent à la longue générer une dégradation des dessins sur le dessus vitrocéramique.
Ces défauts d'aspect qui n'entrainent pas un non fonctionnement ou une inaptitude à l'usage n'entre pas dans le cadre de la garantie.
Votre table à induction comporte des dispositifs de sécurité pour protéger les circuits électroniques.
Si la table est installée et utilisée correctement, ces dispositifs ne s'activent pas.
PLUS SURE :
A l'arrière de votre table, un ventilateur aspire de l'air et le refoule au-dessus du plan de travail par les ouvertures pratiquées pres du clavier ou à l'arrière, afin de protégger les circuits电子iques contre une chaleur excessive.
Deux vitesses adaptent automatiquement le débit d'air du ventilateur en fonction de l'échauffement des circuits électroniques.
SECURITE "ELECTRONIQUE":
Une sonde survoie en permanence la température des circuits électroniques. Si la température devient excessive, le fonctionnement de la table est arrêté automatiquement.
SECURITE CASSEROLE VIDE :
Pour chaque foyer, une sonde place sous le dessus verre détecte en permanence la température de la table et, donc, celle du recipient.
Vérifiez la conformité de vos recipients comme indiqué à la page 7.
Un objet de petites dimensions comme : une fourchette, une cuillere ou encore une bague...posé seul sur la table en fonctionnement, n'est pas detecte comme un recipient. L'affichage clignote et aucune puissance de chauffe n'est delivrée.
Le système de sécurité agit de la même façon lorsqu'il détecte un recipient qui n'est pas adapté à la cuisson par induction.
Il est recommandé de ne pas déposer des ustensiles de cuisine en métal, des couverts, couteaux et objets métalliquessemblables sur la table de cuisson à induction. Ils peuvent s'échauffer s'ils sont au voisinage d'une zone de cuisson en fonctionnement.
DEBORDEMENT ET PROJECTIONS :
En cas de débordement ou de projections sur la table à induction (dessus verre et clavier), les circuits électroniques de l'appareil sont protégés et ne risquent donc pas d'être endommages.
En cas d'anomalies notez le message donné par la minuterie et reportez-vous au tableau des anomalies page 15.
Ne soyez pas surprise du très léger échauffement permanent du dessus verre de votre table, il est normal.
QUELQUES PRECISIONS SUR LA PUISSANCE
DE CHAUFFE FOURNIE A VOS RECIPIENTS :
La puissance de chauffe dépend pour beaucoup du récipient utilisé, de sa matière et de sa taille. Pour une casserole en tôle émaillée, d'un diamètre de fond de 20 cm, vous obtiendarez environ :
2,8 kW en position 12 (maximum).
1,5 kW en position 10.
500 W en position 6.
50 W en position 1.
PLUS RAPIDE:
La puissance et le rendement d'un foyer à induction sont très supérieurs à ceux d'un fais gaz ou d'une plaque électrique.

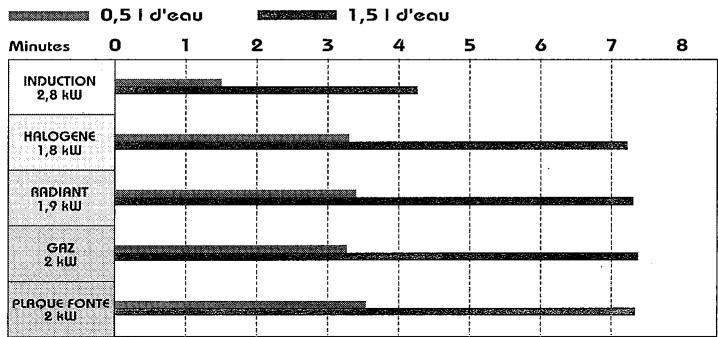

Voici à titre d'exemples, les temps nécessaires pour chauffer un volume d'eau, avec différentes sources de chaleur.
EN RESUME
position 12 = position "maximale":
pour fritures et montée à ébullition.
IMPORTANT: l'utilisation trop longue d'un ustensile vide ou pratiquement vide sur cette position risque d'endommager le fond du recipient.
position 11:
pour grillades, viandes poelées.
position 10 et au-dessous :
tous dorages,petites ébullitions et mistrages. (pour plus d'informations, reportez-vous au guide de cuisson du livre 1).

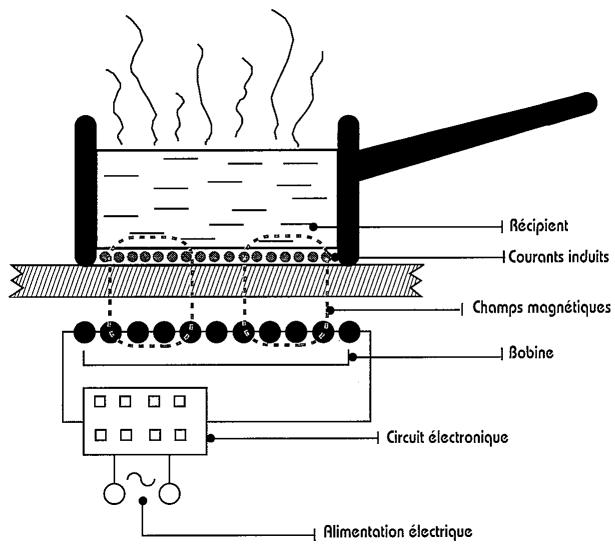

Voitrablea induction
fonctionne principalement
grace aux propriétés magnétiques de la plupart des récipiens utilisés sur les tables de cuisson ordinaires.
A partir des touches de fonction sur le devant de la table, vous commandez l'alimentation électrique qui creée un champ magnétique. Ce champ induit des courants dans le fond du recipient posé sur la table.
Ces courants, dits "d'induction", chauffent instantané-ment le recipient qui cède sa chaleur aux alimentés qu'il contient.
La chaleur
est directement produit à l'intérieur du
récipient. Ainsi, lauisson s'effectue pratiquement sans perte d'énergie entre la table à induction et les alimentés. La puissance de chauffe de l'appareil est restituée à son maximum.
Le retrait du recipient de la table à induction, ou le simple arrêt de l'appareil à partir des touches de fonction, suffit à stopper instantanément la cuisson.
La cisson
est entiement gerée par un circuit elec
tronique qui vous offre une très grande souplesse d'utilisation et une finesse de réglage.
IMPORTANT :
En cours d'utilisation de la table à induction, ne posez pas d'objets magnétisables sur le dessus verre (ex : cartes de crédit, cassettes, ...).
A l'attention des porteurs d'implants actifs (stimulateurs cardiaques, pompes à insuline, ...): Voitre table à induction génére un champ électromagnétique dans son très proche environnement. En conséquence, nous vous recommendons de vous rapprocher du fabricant de votre implant actif afin d'identifier les évientuelles incompatibilités.
CLASS INDUCTION :
Un sigle "CLASS INDUCTION" INDUCTION, marque d'excellence, figure sur votre table. EnCHOIsissant un recipient possedant ce meme logo, vous serez assurer de sa parfaite compatibilite avec votre table a induction dans des conditions normales d'utilisation. Pour vous aider a besoinir, une liste d'ustensiles vous est fournie, jointe a cette notice.
QUELS SONT LES RECIPIENTS ADAPTÉS ?
LOS RECIPIENTS EN ACIER EMAILLE.
Vous trouvrez toutes les tailles souhaitées de casseroles, poèles, etc....
LOS RECIPIENTS EN FONTE.
Pour ne pas risquer de rayer le dessus verre de votre table à induction, choisissez un recipient avec un fond émaille.
Les récipiens en inox multicouches, inox ferritique ou alu avec fond spécial.
VOUS CHOISIREZ DES ARTICLES À FOND ÉPAIS, QUI ASSURENT UNE CUISSON PLUS HOMOGENE (LA CHALEUR Y EST MIEUX RÉPARTIE) ET DONT LE FOND A UN DIAMETRE SUPérieUR OU ÉGAL À 12 CM.
QUELS SONT LES RÉCIPIENTS INCOMPATIBLES ?
LES RÉCIPIENTS EN VERRE, EN CÉRAMIQUE OU EN TERRE,
LES RÉCIPIENTS EN ALUMINIUM OU EN CUIVRE,
LES RÉCIPIENTS EN INOX NON MAGNETIQUE (DIT "AUSTÉNITIQUE").
TOUS LES RÉCIPIENTS DON'T LE FOND N'EST PAS PARFAITEMENT PLAN. TOUS LES RÉCIPIENTS DON'T LE FOND EST DéFORMÉ PEUVENT ENDOMMAGER VOITRE TABLE.
LE TEST "TABLE":
Gracé à son microprocesseur, votre table à induction est capable de "reconnaitre" les écipients adaptés à son utilisation. Mettez en marche un foyer,CHOISSEZ la position 6 et posez votre écipient sur ce foyer. Si les voyants lumineux indicateurs de puissance du clavier clignotent, leur écipient n'est pas ajusté.
Dans tous les cas, reportez-vous à la liste "Class Induction".
ZONE CHAUFFE-PLAT (si votre table en est poursuive)
Tous les recipients sont comptatibles avec la zone chauffe-plat qu'elle que soit leur nature.
POUR UNE BONNE UTILISATION :
Vous obtiendrez le meilleur résultat en utilisant un réseau dont le diamètre est proche de la taille du foyer dessiné sur le dessus verre.
L'utilisation d'un diamètre de récipient plus petit est tout à fait possible et n'entraine pas de pertes d'énergie, contrairement aux autres foyer classiques (électricité, gaz).
Dans tous les cas, le écipient doit être centré sur la zone de cuisson.
PRECAUTIONS D'UTILISATION :
Quand you utilisez un recipient avec un revetement interieur anti-adherent (type teflon) sans apport ou avec très peu de matière grasse, prechauffez-le sur la position 9 ou sur la position 10, un court instant. N'utilise jamais la position 11 ou 12. Vous risquez d'endommager vos recipients.
Ne chauffez pas une boite de conserve fermée, elle risque d'éclater (cette précaution est d'ailleurs valable pour tous les autres modes de cuisson).
IMPORTANT :
Pour la cuisson, n'utilise jamais de feuille de papier d'aluminium, ou ne placez jamais directement sur la table à induction des produits emballés avec de l'aluminium. L'aluminium fondrait et endommagerait définitivement votre apparéil.

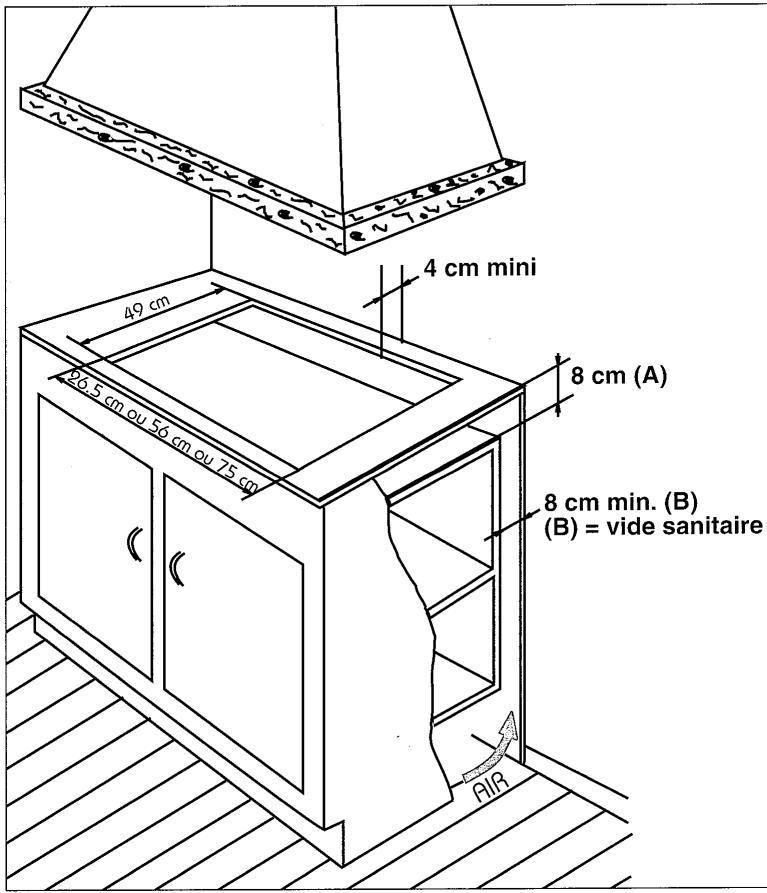

ENCASTREMENT:
Les dimensions pour encastrer vous table à induction sont :
POUR UNE TABLE TROIS
OU QUATRE FOYERS
Profondeur : 49 cm
Largeur:75ou 56cm
POUR UNE TABLE DEUX FOYERS
Profondeur : 49 cm
Largeur: 26,5cm
- Il est fortement conseillé de faire installer ce matériel par un spécialiste electroménager.
- La table comporte un joint pour assurer un bon appui sur le meuble, ainsi que son étanchéité. Veillez à ne pas déterminer ce joint en la manipulant. Posez la table dans l'ouverture avec précaution.
POUR REUSSIR VOTRE INSTALLATION:
Assurez-vous que la surface sur laquelle va reposer la table à induction est parfaitement plane.
Les déformations eventuelles provoquées par une mauvaise pose de la table risquent de modifier les performances de votre apparéil.
La découpe du meuble pour encastrer la table à induction doit imperativement être conforme aux cotes indiquées sur le dessin ci-contre.
La hauteur de la partie encastrée de la table à induction est de 5,5 cm.
Assurez-vous que la distance qui separe le dessous de l'appareil et toute partie du meuble est supérieure à 2,5 cm pour laisser l'air circuler, c'est à dire 8 cm par rapport au dessus du plan de travail (A).
La pièce rapportée sur le fond de la table est destinée à éviter d'obstruer la prise d'air.
Assurez-vous qu'il y a un passage d'air à l'arrière de votre meuble (B).
(Protection contre les échauffements :
type Y Selon Norme (EN 60.335.2.6).

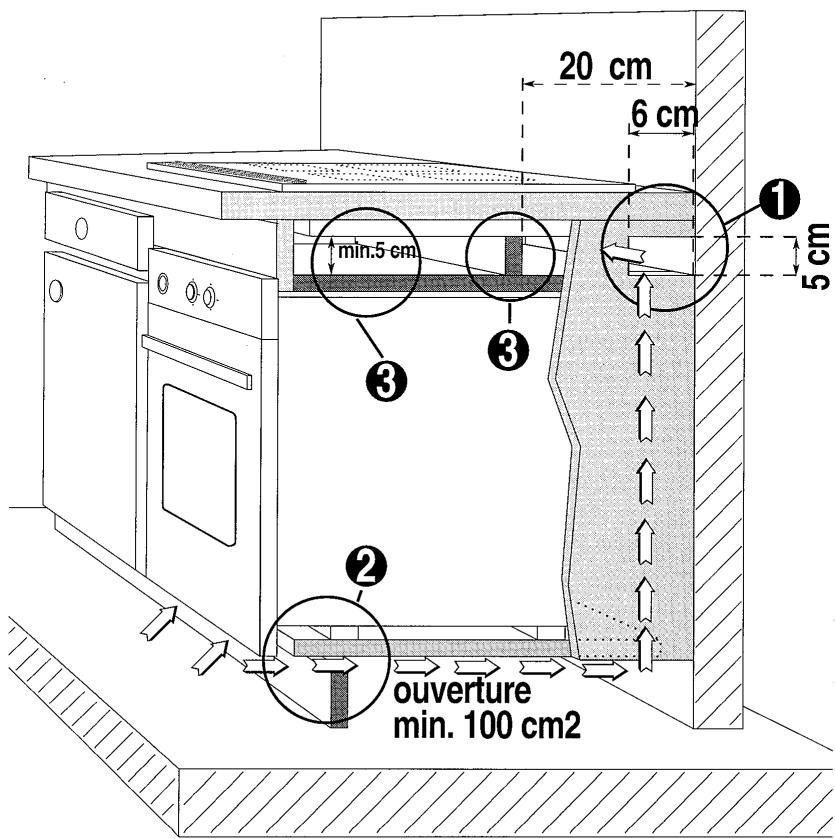

COMMENT INSTALLER LA TABLE A INDUCTION AU-DESSUS D'UN FOUR ?
Les circuits electroniques de la table à induction ont besoin d'être refroidis par un courant d'air frais. Aussi, pour bénéficiair de la garantie de votre table il est imperatif de respecter les 3 points importants ci-dessous:
1 Prévoyez une découpe dans les parois laterales au fond du meuble: 5 × 6 cm de chaque côté ou 10 × 6 cm sur un seul côté, afin de prendre de l'air frais dans le ou les vides sanitaires des meubles voisins.
Réalisez une ouverture de 100~cm^2 au moins dans le haut de la plinthe de votre meuble de cuisine.
3 Il est imperatif demettre en place le kit d'iso1ation reference 6470.1432 disponible aupres de voite Service Apre's-Vente.Ce kit est composé d'un isolant plac horizontalalement aou moins 5cm sous le carter de la table et d'une cloison verticale devant etre située a 20 cm du fond du mur ou du meuble.
Important:
Votre table ne induction ne dot pas ete inst collie au dessus d in lave.
vasse - un live-linge, im reteigeateur ou un conrelleur.
Toute table à induction est livrée avec un cable d'alimentation connecté sur l'appareil pour un branchement 230 V monophasé (3 conducteurs dont 1 pour la terre - jaune/vert).
Il est obligatoire de monter une fiche de prise de courant conforme à la publication CEE7 sur le cable d'alimentation ou de prévoir un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
POUR UN BRANCHEMENT 230 V MONOPHASE
Branchez les 3 fils sur votre installation en respectant la couleur des fils. (Rappel: le fil jaune/vert doit être connecté à la borne terre).
POUR UN BRANCHEMENT TRIPHASE 400 V 2 N
Le cable de votre apparéil n'est pas ajusté à ce type de branchement.
Utilizez un cordon type H 05 VVF 4 conducteurs
(2P + 1N + 1 terre, conformément au tableau ①) qui devra etre monte par un installeragree, conformement au schema page 13.
Pour cette installation, il est impératif d'enlever le cable 3 conducteurs ainsi que le cavalier entre les bornes 2 et 3 du bornier (voir page 13).
VOUS VOULEZ REMPLACER LE CABLE:
Reportez-vous au tableau ① ainsi qu'aux instructions page 13.
Tableau 1.
TABLE 3 OU 4 FOYERS
| TENSION DU RESEAU | 230 V ~ | 400 V 2 N ~ |
| Câble H 05 VVF | 3 conducteurs dont 1 pour la terre | 4 conducteurs dont 1 pour la terre |
| Section des conducteurs en mm2 | 2,5 | 1,5 |
| Fusible | 32 A | 16 A |
TABLE 2 FOYERS OU 2 FOYERS AVEC ZONE CHAUFFE-PLAT
| TENSION DU RESEAU | 230 V ~ |
| Câble H 05 VVF | 3 conducteurs dont 1 pour la terre |
| Section des conducteurs en mm2 | 1,5 |
| Fusible | 16 A |
COMMENT REALISER LE BRANCHEMENT?
(Replacement du cordon)

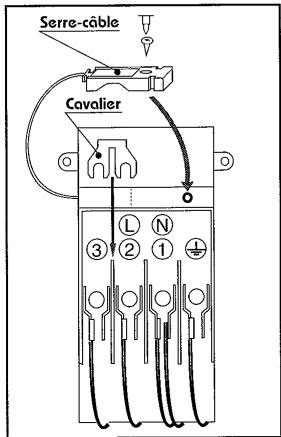

Effectuez le branchement sur les bornes électriques en suivant les schémas ci-contre :
1 - Retournez la table à induction avec précaution.
2 - Dévissez la trappe plastique située sur le caisson, puis ouvrez-la.
3 - Passez le cable d'alimentation dans le passage prévu dans la trappe et dans le serre-cable.
4 - Suivant le type du réseau d'alimentation, effectuez le branchement comme indiqué ci-contre :
230 V~ MONOPHASE
Reliez les bornes ② et ③ à l'ai de du cavalier situé pres du serre-cable. Raccordez les trois fils sur les bornes marquées ①, ② et 1一
(Rappel: fil jaune/vert).
400 V 2 N ~ TRIPHASE
Raccordez les quatre fils sur les bornes marquées ①, ②, ③ et 1= . Pour cette alimentation assurez-vous que le conducteur Neutre (en général bleu) est bien raccordé à la borne repère N ou ① .
(Rappel: fil jaune/vert).
5 - Vissez et serrez le serre-cable, tout en faisant attention à ne pas trop tirer sur le cable.
6 - Refermez.
REMARQUES POUR TABLES 4 ET 2 FOYERS :
Dans le cas d'un réseau alimenté en 380 V~ ou 400 V~ triphase, si la coupure des phases n'est pas simultanée, veillez, au moment de la mise sous tension de la ligne, à connecter en 1^er le fil du neufre. En cas de mise hors tension déconnectez le neufre en dernier. Ces précautions protégent aussi vos autres apparèils électroniques.
La responsabilité du constructeur ne saurait est engageé en cas d'incidents et de leurs conséquences eventuelles, pouvant survenir pendant l'utilisation d'une table à induction qui ne serait pas reliée à la terre, ou compteant une prise de terre défectueuse.
Vous aveu un doute sur le bon fonctionnement de vourre table a induction, ceci ne signifie pasforcement qu'il y a une panne. Dans tous les cas, verifiez les point suivants.
| VOS US CONSTATEZ QUE... | LES GAUSES POSSIBLES | QUE FAUT-IL FAIRE? |
| La table à induction ne fonctionne pas. Les voyageurs lumineux sur le cla- vier restent éteints. | L'appareil n'est pas alimenté. L'alimentation ou le branchement est dé- fectueux. | Vérifiez l'état de l'installation électrique. Inspectez les fusions et le dis- jointeur électrique. |
| A la mise en service, votre installation disjonte. | Le branchement de votre table est défectueux. | Vérifiez la conformité du branchement (cavalier). |
| A la mise en service un seul côte de votre table fonctionne. | Le branchement de votre table est défectueux. | Vérifiez la conformité du branchement (cavalier). |
| La table à induction s'est arrêtée de fonctionner en cours d'utilisation. La minuterie peut afficher le message ∅7 | Les circuits électroniques se sont échauffés. | Vérifiez la conformité de votre installation et plus particulièrement les entrées et sorties d'air, comme indiqued dans la notice. |
| La table à induction s'est arrêtée de fonctionner en cours d'utilisation et elle émet un "BIP" discontinu. | Il y a eu un débordement. | Appuyez sur n'importe qu'elle touche et le "BIP" s'arrête . Nettoyez et relancez la cuisson. |
| Après avoir mis en fonctionnement la table à induction, les voyageurs lu- mineux du clavier continuant de clignoter. | Le écipient que vous utilisez n'est pas adapté à la cuisson par induction. | Utilisez un ustensile compatible (voir liste fournie). |
| La table ne fonctionne pas, la minuterie affiche un autre message. | Le circuit électrique fonctionne mal. | Faites appel au Service Abrès-Vente. |
| Votre table émet un léger clic clac. | Il est produit par la répartition de puissance entre deux foyer. | C'est normal. |
| La ventilation continue quelques minutes après l'arrêt de votre table. | Refroidissement de l'électronique. | C'est normal. |
Dans le cas ou une férule ou une fissure devenait visible sur le dessus verre, déconnectez immédiètement l'appareil de son alimentation et contactez votre Service Àpres-Vente.
Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service Avec-Ventre.
IMPORTANT:
Pour bénéficier de la garantie sur votre table à induction, n'oubliez pas de faire dater et signer votre "Certificat de Garantie" par votre vendeur-installateur.
Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marquee :
CONNAISSENT PARFAITEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT,
APPLICENT INTEGRALEMENT NOS METHODES DE REGLAGE, D'ENTRETIEN ET DE REPARATION,
UTILISENT EXCLUSIVEMENT LES PIECES D'ORIGINE.
Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue.
En cas de réclamation ou pour commander des pieces de rechange à votre distributeur, précisez-lui la réference complète de votre apparéil (désignation commerciale, type et numéro de série complets). Ces renseignements figurent sur la plaque signalétique fixée sous le caisson métallique de l' apparéil, ou sur le certificat de garantie
Les descriptions et les caractéristiques apportées dans ce "Guide Pratique" sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
Votre table à induction est conforme aux Directives Européennes 73/23/CEE et 89/336/CEE.
