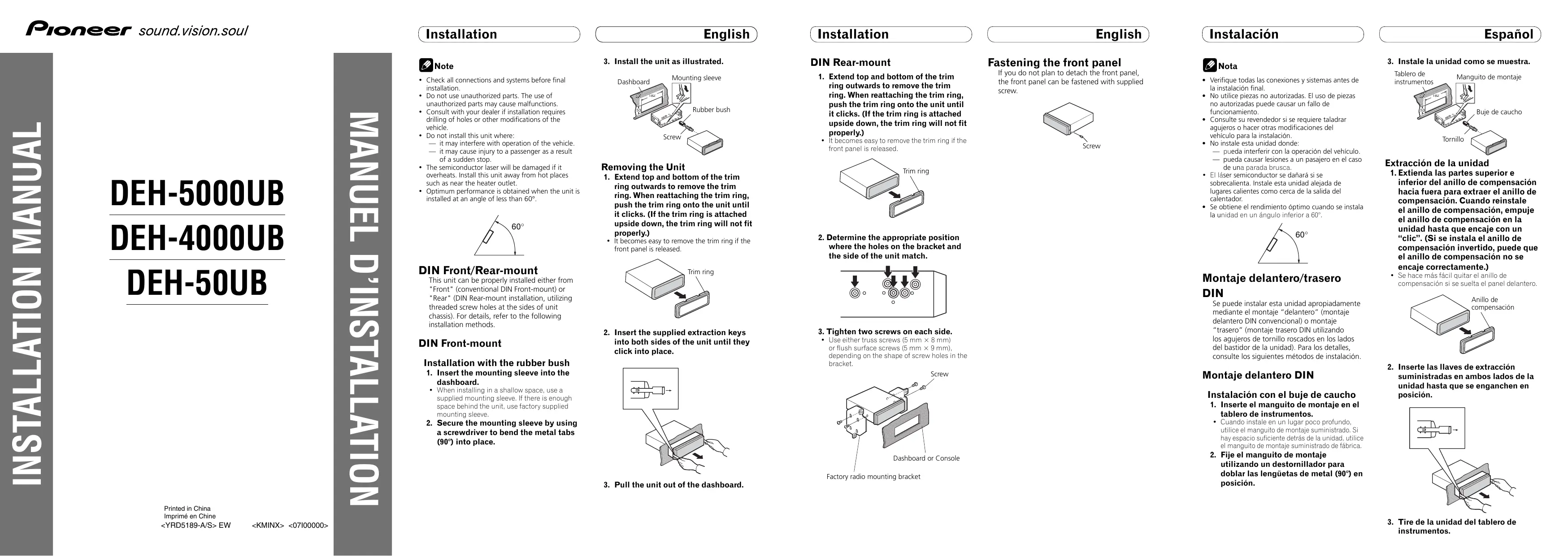

MODE D'EMPLOI DEH-4000UB PIONEER
3. Installez l’appareil comme montré
sur l’illustration. Remarque
- Vérifiez toutes les connexions et tous les systèmes avant l’installation finale.
- N’utilisez aucune pièce non autorisée. L’utilisation de pièces non autorisées peut causer un mauvais fonctionnement.
- Consultez votre revendeur si l’installation nécessite que vous perciez des trous ou effectuiez d’autres modifications du véhicule.
- N’installez pas l’appareil dans un endroit où: — il peut gêner la conduite du véhicule. — il peut causer des blessures à un passager à la suite d’un arrêt brutal.
- Le laser à semi-conducteur sera endommagé en cas de surchauffe. Installez cet appareil à l’écart des endroits chauds tels que près de la sortie du chauffage.
- Des performances optimales peuvent être obtenues quand l’appareil est installé avec un angle de moins de 60°. 60° Tableau de bord Manchon de montage
Amortisseur en caoutchouc Vis Retrait de l’appareil
1. Étendez la partie supérieure et
inférieure de la garniture vers l’extérieur pour la retirer. Pour fixer de nouveau la garniture, poussez la garniture sur l’appareil jusqu’à ce qu’elle s’emboîte en produisant un bruit sec. (Si la garniture est fixée à l’envers, elle ne s’emboîte pas correctement).
- Il est plus facile de retirer la garniture quand le panneau avant est détaché. Cet appareil peut être installé correctement par “l’avant” (montage avant conventionnel DIN) ou par “l’arrière” (montage par l’arrière DIN, en utilisant les trous taraudés de chaque côté du châssis). Pour les détails, reportez-vous aux méthodes d’installation suivantes. Montage avant DIN Garniture
2. Insérez les clés d’extraction fournies
de chaque côté de l’appareil jusqu’à ce que vous entendiez un déclic. Installation avec l’amortisseur en caoutchouc
1. Insérez le manchon de montage dans
- Si l’installation se fait dans un emplacement étroit, utilisez le manchon de montage fourni. S’il y a suffisamment de place derrière l’appareil, utilisez le manchon de montage fourni avec la voiture.
2. Fixez le manchon de montage en
utilisant un tournevis pour tordre les languettes de métal (90°).
3. Tirez l’appareil pour le sortir du
tableau de bord. Installation Français Montage arrière DIN
1. Étendez la partie supérieure et
inférieure de la garniture vers l’extérieur pour la retirer. Pour fixer de nouveau la garniture, poussez la garniture sur l’appareil jusqu’à ce qu’elle s’emboîte en produisant un bruit sec. (Si la garniture est fixée à l’envers, elle ne s’emboîte pas correctement).
- Il est plus facile de retirer la garniture quand le panneau avant est détaché. Garniture Fixation du panneau avant Si vous ne prévoyez pas de détacher le panneau avant, il peut être fixé avec la vis fournie. Vis Installazione Italiano
- Le prestazioni migliori si ottengono quando s’installa l’unità secondo un angolo di ampiezza inferiore a 60°. 60°
2. Déterminez la position appropriée
dans laquelle les trous du support de montage coïncident avec ceux du côté de l’appareil.
3. Serrez deux vis de chaque côté.
- Utilisez des vis à tête bombée (5 mm × 8 mm) ou des vis à tête encastrée (5 mm × 9 mm), en fonction de la forme des trous dans le support. Vis Cruscotto Telaio d’installazione
1. Tirate verso l’esterno le parti
- La rimozione del bordo di rifinitura risulta più facile quando si rimuove il pannello anteriore. Rimozione dell’unità
1. Tirate verso l’esterno le parti
20.Bleu/blanc Connectez à la prise de commande du système de l’amplificateur de puissance (max. 300 mA 12 V CC). 21.Bleu/blanc (7*) Connectez à la prise du contrôle de relais de l’antenne automatique (max. 300 mA, 12 V CC). 22.Bleu/blanc (6*) La position des broches du connecteur ISO diffère en fonction du type de véhicule. Connectez 6* et 7* quand la broche 5 correspond à la commande de l’antenne. Dans les autres cas, ne connectez jamais 6* et 7*. 23.Câbles d’enceinte Blanc: Avant gauche Blanc/noir: Avant gauche Gris: Avant droit Gris/noir: Avant droit Vert: Arrière gauche ou caisson de grave Vert/noir: Arrière gauche ou caisson de grave Violet: Arrière droit ou caisson de grave Violet/noir: Arrière droit ou caisson de grave 24.À la sortie arrière ou la sortie du caisson de grave 25.Connectez aux câbles cinch (RCA) (vendus séparément) 26.Amplificateur de puissance (vendu séparément) 27.Télécommande du système 28.Gauche 29.Droit 30.Enceinte arrière ou caisson de grave 31.Réalisez ces connexions lors de l’utilisation de l’amplificateur en option. 32.Remarques
- Change le réglage initial de cet appareil (reportez-vous aux mode d’emploi). La sortie de caisson de grave de cet appareil est monophonique.
- Lors de l’utilisation d’un caisson de grave de 70 W (2 Ω), assurez-vous de le raccorder aux câbles Violet et Violet/noir de cet appareil. Ne connectez rien aux câbles Vert et Vert/noir. STAR Pas de position ACC
- Utiliser cet appareil dans d’autres conditions que les conditions suivantes peut entraîner un incendie ou un mauvais fonctionnement. — Véhicule avec une batterie de 12 volts et une mise à la masse négative. — Enceintes de 50 W (valeur de sortie) et de 4 ohms à 8 ohms (valeur d’impédance).
- Pour éviter tout court-circuit, surchauffe ou mauvais fonctionnement, assurez-vous de suivre les instructions ci-dessous. — Déconnectez la borne négative de la batterie avant l’installation. — Fixez solidement les câbles avec des serrecâbles ou du ruban adhésif. Pour protéger le câblage, entourez-le de ruban adhésif à l’endroit où il est en contact avec des pièces métalliques. — Tenez tous les câbles à l’écart des parties mobiles, telles que le levier de vitesse et les rails des sièges. — Tenez tous les câbles à l’écart des endroits chauds, tels que les sorties du chauffage. — Ne faites pas passer le câble jaune par un trou dans le compartiment du moteur pour le connecter à la batterie. — Recouvrez tous les câbles non connectés avec du ruban isolant. — Ne raccourcissez aucun câble. — Ne coupez jamais l’isolant du câble d’alimentation de cet appareil afin partager l’alimentation avec un autre appareil. La capacité électrique du câble est limitée. — Utilisez un fusible de la valeur donnée. — Ne connectez jamais le câble négatif des enceintes directement à la masse. — N’attachez jamais ensemble plusieurs câbles négatifs de plusieurs enceintes.
1. Entrée USB (DEH-5000UB)
Connectez-le à un périphérique USB vendu séparément.
2. Sortie arrière ou sortie du caisson de grave
5. Entrée USB (DEH-50UB)
6. Entrée de télécommande câblée
Un adaptateur de télécommande câblée peut être connecté (vendu séparément).
7. Prise AUX (3.5 ø)
Utilisez un câble à fiches stéréo mini pour raccorder un appareil auxiliaire.
9. Câble USB (DEH-50UB)
Connectez-le à un périphérique USB vendu séparément. 10.Remarque En fonction du type de véhicule, la fonction de 3* et de 5* peut différer. Sans ce cas, assurezvous de connecter 2* à 5* et 4* à 3*. 11.Connectez les câbles de la même couleur les uns aux autres. 12.Capuchon (1*) Ne retirez pas le capuchon si cette prise n’est pas utilisée. 13.Jaune (3*) Secours (ou accessoire) 14.Jaune (2*) Connectez à une prise d’alimentation constante 12 V. 15.Rouge (5*) Accessoire (ou secours) 16.Rouge (4*) Connectez à une prise commandée par le commutateur d’allumage (12 V CC). 17.Noire (masse au châssis) Connectez à une section métallique propre et sans peinture. 18.Connecteur ISO Remarque Dans certains véhicule, le connecteur ISO peut être divisé en deux. Dans ce cas, assurez-vous de faire la connexion aux deux connecteurs. 19.Jaune/noir Si vous utilisez un appareil muni d’une fonction de mise en sourdine, connectez ce conducteur au conducteur de sourdine audio de cet appareil. Sinon, laisser le fil de mise en sourdine audio sans aucune connexion. Collegamento delle unità
Diagramme de connexion Français
- Si cet appareil est installé dans un véhicule sans position ACC (accessoire) sur le commutateur d’allumage, le câble rouge doit être connecté à une borne qui peut détecter la position du commutateur d’allumage. Sinon, la batterie risque de se décharger.
- Le signal de commande est sorti par le câble bleu/blanc quand cet appareil est sous tension. Connectez-le à la télécommande d’un système d’amplification extérieur ou à la prise de commande du contrôle de relais de l’antenne automatique (max. 300 mA, 12 V CC). Si le véhicule est équipée d’une antenne de vitre, connectez-la à la prise d’alimentation de l’amplificateur d’antenne.
- Ne connectez jamais le câble bleu/blanc à la prise d’alimentation d’un amplificateur extérieur. Et ne le connectez pas à la prise d’alimentation de l’antenne automatique. Sinon, la batterie risque de se décharger ou un mauvais fonctionnement peut se produire.
- Le câble noir est pour la masse. Ce câble et les câbles de masse des autres produits (en particulier les appareils à haute intensité tels que les amplificateurs) doivent être câblés séparément. Sinon, ils peuvent entraîner un incendie ou un mauvais fonctionnement s’ils se détachent. Connexions des appareils
