Type de produit	Graveur DVD interne
Marque	PIONEER
Modèle	DVR-2810
Interface	SATA (Serial ATA)
Taille du tampon	2 Mo
Vitesse de lecture maximale (DVD-ROM)	16X
Vitesse de lecture maximale (CD-ROM)	40X
Vitesse d'écriture maximale (DVD-R)	18X
Vitesse d'écriture maximale (CD-R)	40X
Formats disque supportés (lecture/écriture)	DVD±R/RW, DVD-RAM, DVD±R DL, CD-R/RW, CD-DA, Video CD, etc.
Alimentation	Via connecteur SATA (5V, 12V)
Température de fonctionnement	+5°C à +45°C
Humidité de fonctionnement	5% à 85% (sans condensation)
Sortie audio	Stéréo, 0.70 V (charge 10 kΩ)
Accessoires fournis	Vis de fixation (x4), mode d'emploi (PDF sur CD)
Nettoyage	Chiffon humide uniquement, pas de solvants
Sécurité	Produit laser Classe 1, éviter l'exposition à l'eau
Entretien	Confier toute réparation à un personnel qualifié

FOIRE AUX QUESTIONS - DVR-2810 PIONEER

Comment installer le graveur DVD dans un PC ?

Coupez l'alimentation du PC, débranchez le cordon, retirez le capot. Retirez la plaque du lecteur 5,25 pouces, fixez les glissières si nécessaire, insérez le graveur dans la baie, et fixez-le avec les vis fournies. Connectez le câble SATA et le connecteur d'alimentation. Refermez le capot et allumez le PC.

Quel type de câble d'interface utiliser ?

Utilisez un câble SATA à 7 broches. La longueur totale du câble doit être inférieure à 1 mètre. Assurez-vous que la broche 1 du connecteur est correctement alignée.

Puis-je utiliser des disques de 8 cm en position verticale ?

Non, les disques de 8 cm ne peuvent être lus qu'en position horizontale. En position verticale, ils ne sont pas supportés, même avec un adaptateur.

Comment nettoyer le graveur ?

N'utilisez jamais de liquides, de détergents en aérosol ou d'alcool. Nettoyez les surfaces extérieures du boîtier avec un chiffon humide uniquement.

Que faire si le plateau ne s'ouvre pas ?

Utilisez l'orifice d'éjection forcée situé sur la face avant. Insérez une tige rigide dans l'orifice et poussez doucement pour éjecter le tiroir. Assurez-vous que l'alimentation est coupée et que le disque a cessé de tourner depuis au moins une minute.

Puis-je lire des disques double couche (DualDisc) ?

La face DVD des disques à double couche peut être lue sur ce produit. Cependant, la face audio non-DVD n'est pas conforme aux spécifications CD audio et pourrait ne pas être lue.

Comment modifier le code régional du graveur ?

Le code régional peut être modifié jusqu'à 5 fois (premier réglage inclus). La cinquième modification est définitive. Soyez prudent avant de changer de code.

Que faire en cas de condensation ?

Si l'appareil est déplacé d'un endroit froid vers un endroit chaud, de l'humidité peut se former. Laissez le produit dans le nouvel endroit pendant 1 à 2 heures avant de le remettre sous tension.

Le graveur peut-il être utilisé en position verticale ?

Oui, le graveur peut être utilisé en position verticale, mais les disques de 8 cm ne sont pas supportés dans cette orientation. Utilisez uniquement des disques de 12 cm.

Quels types de disques sont compatibles avec l'écriture ?

Le graveur supporte l'écriture sur DVD±R/RW, DVD-RAM, DVD±R double couche, CD-R et CD-RW. Utilisez des disques de bonne qualité et respectez les vitesses d'écriture recommandées (par exemple, DVD-R jusqu'à 18X, CD-R jusqu'à 40X).

MODE D'EMPLOI DVR-2810 PIONEER

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Cet produit est conforme aux Directives relatives à la Compatibility Electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE).

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi; vous serez ainsi en mesure de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi;

ADVERTISSEMENT: Cet apparéil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez pres de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

La production de bruits acoustiques est inférieure à 70dB. (ISO 779-DIN 45635)

Important

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de tensions dangereuses non isolées d'une grande suffisance pour représenter un risque d'électrocution pour les êtres humains.

Attention:

Pour éviter tout risque d'électrocution, ne pas enlever le couvercle (ni le panneau arrière). Aucune pièce réparable par l'utilisateur ne se trouve à l'intérieur. Confier tout entretien à un personnel qualifié uniquement.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

Attention

Cet appareil est un produit laser de Classe 1, mais la diode laser qu'il renferme est supérieure à la Classe 1. Pour garantir une sécurité constante, ne retirez aucun des couvercles et n'essayez pas d'avoir accès à l'intérieur de l'appareil.

Confiez toute réparation à un personnel qualifié. L'étiquette suivante se trouve sur votre appareil. Emplacement : sur le dessus du couvercle.

Produit de LASER de la CLASSE 1

Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, lire et suivre ces consignes de sécurité.

ENVIRONNEMENT - Ne pas utiliser cet appareil dans des endroits avec beaucoup de poussière, une température ou une humidité élevée. Utiliser l'appareil à un endroit où il n'est pas soumis à des vibrations ou des chocs.

PUISSANCE - Couper l'alimentation du système et des dispositifs joints avant l'installation.

LIRE LES INSTRUCTIONS - Lire toutes les instructions de sécurité et d'utilisation avant d'actionner le lecteur.

CONSERVER LES INSTRUCTIONS - Garder les instructions de sécurité et d'utilisation pour une future référence.

SUIVRE LES INSTRUCTIONS - Suivre toutes les instructions de fonctionnement et d'utilisation.

ATTENTION AUX AVERTISSEMENTS - Observer tous les avertissements.

NETTOYAGE - NE PAS utiliser de liquides, de détergents en aérosol ou de l'alcool. N'utiliser qu'un chiffon humide pour nettoyer les surfaces extérieures du boîtier.

EAU ET HUMIDITE - NE PAS utiliser ce produit à proximité d'eau.

SOURCES D'ALIMENTATION - Utiliser ce produit avec le type d'alimentation indiqué sur l'étiquette de fabrication. En cas de doute à propos du type d'alimentation disponible, consulter un revendeur Pioneer/agree.

SURCHARGE - NE PAS surcharger les prises murales et les rallonges pour ne pas entraîner d'incendie ou de secousse électrique.

PENETRATION D'OBJETS ET DE LIQUIDES - Ne jamais enfoncez d'objet d'aucune sorte dans ce produit. Le contact avec des points de tension dangereux peut provoquer un court-circuit, entraînant un incendie ou une secousse électrique. Ne pas verser de liquide d'aucune sorte sur ce produit.

CONDENSATION - De l'humidité se forme sur la section de fonctionnement du produit entraînant une baisse de performances s'il est amené d'un endroit traité vers un environnement plus chaud. En cas de déplacement de l'appareil vers un endroit ayant une température plus chaude, laisser le produit pendant 1 à 2 heures dans le nouvel endroit avant de le remettre sous tension.

ENTRETIEN - Ne pas essayer de réparer soi-même ce produit. L'ouverture ou le retrait des capots peut vous exposer à une tension dangereuse ou d'autres dangers. Pour tout entretien, demander à un personnel d'entretien qualifié. (Se reporter à la carte d'entretien et de support jointe.)

AU SUJET DE LA LECTURE DES DISQUES À DOUBLE COUCHE – Un disque à double couche (DualDisc en anglais) est un tout nouveau disque deux faces. L'une de ces faces comprend le contenu DVD – vidéo, audio, etc. – et l'autre, le contenu non-DVD tel que le matériel audio numérique. La face audio non-DVD de ces disques n'est pas conforme aux spécifications CD audio, ce qui pourrait empêcher sa lecture. La face DVD des disques à double couche peut être jouée sur ce produit. Pour plus de détails sur la spécification des disques à double couche, veuillez communiquer avec le fabricant du disque ou votre détaillant.

• Évitez de toucher ou de griffer la surface du disque sur laquelle sont enregistrées les signaux (surface brillante). Saisissez le disque par les bords ou par le centre et un bord.
• Ne collez pas de papier ou d'étiquette sur le disque.
• Jetez les disques fissurés ou voilés, car ils peuvent endommager le lecteur.
• Évitez les disques de forme spéciale, notamment deux en forme de cœur ou de polygone.
• Éliminez la poussière ou les peluches du disque à l'aide d'un linge doux en frottant de l'intérieur vers l'extérieur et non en effectuant un mouvement circulaire.
• N'utilisez jamais de produit de nettoyage pour disque ou d'agent antistatique, car ces solutions peuvent endommager le disque.

Rangez toujours vos disques dans les boîtes de rangement de DVD-R prévues à cet effet lorsque vous ne les utilisez pas et vérifiez s'ils ne sont pas couverts de salissures ou de poussières (surtout sur la face enregistrée) avant de les utiliser.

Vitesse d'écriture (CAV, ZCLV)

DVD-R 1X, 2X, 4X, 6X, 8X, 12X, 16X, 18X

DVD-R (DL) 2X, 4X, 6X, 8X, 10X

DVD-RW 1X, 2X, 4X, 6X

DVD+R 2.4X, 4X, 6X, 8X, 12X, 18X*

DVD+R (DL) 2.4X, 4X, 6X, 8X, 10X

DVD+RW 2.4X, 3.3X, 4X, 6X, 8X**

CD-R 4X, 10X, 16X, 24X, 32X, 40X*

CD-RW 4X, 10X, 16X, 20X, 24X, 32X**

Vitesse de lecture maximale

DVD-ROM (single) 16X DVD-ROM (DL) 12X

DVD-R, DVD+R 12X DVD-R (DL) 8X

DVD-RW, DVD+RW 8X DVD+R (DL) 8X

CD-ROM, CD-R 40X CD-RW 32X

DVD-RAM 5X

DualDisc (veuillez vous reporter à la page précédente du document)

• Interface d'ATA: Révision Périodique 2.5 D'ATA; Mode De Transfert De Données, Gemli 1.5Gbit/sec
• Taille de la mémoire tampon 2 MBytes (Écriture, Lecture)
• Type integer 5.25 pouces demi-hauteur
• Sortie audio stéréo
• Sévomécanisme de bascule d'écran à cristaux liquides
• Horizontale / Verticale au choix
• Mécanisme à faible vibration par système DRA
• Protection sous course de soutiens "protégez" (CD et DVD)
• Ce produit obtiendra la certification "du programme de logo de Microsoft® Windows®" (WHQL).
• Ce produit est conforme au RoHS directive et à la directive de WEEE.
• Format du Disque (Lecture / Écriture)

DVD simple couche / double couche / disque de 120 mm / disque de 80 mm (position horizontale seulement)

DVD-R (En cas d'écriture, disque 650nm pour usage général seul)

DVD-R

Double Couche DVD+R et Couche Duell DVD-R

DVD-RW

DVD+R

DVD+RW

DVD-RAM (non arrondi, Version 2.0, Version 2.1)

CD-ROM Mode 1

CD-R XA Mode 2 (forme 1, forme 2)

Photo CD (simple et plusieurs sessions)

CD-DA

CD-Extra (CD Plus)

Video-CD

CD Text

CD-R

CD-RW / Haute Vitesse CD-RW / Ultra Rapide CD-RW

Note:

• Un programme d'application prenant en charge le format ci-dessus est nécessaire pour écriture
• Médias supportés requis pour la vitesse d'écriture DVD et CD spécifiques. Pour effectuer une écriture sur DVD à la vitesse 12X, 16X ou 18X, utilisez des disques désignés par Pioneer. Pour plus de détails, consultez les informations disponibles sur le site web de Pioneer www.pioneerelectronics.com

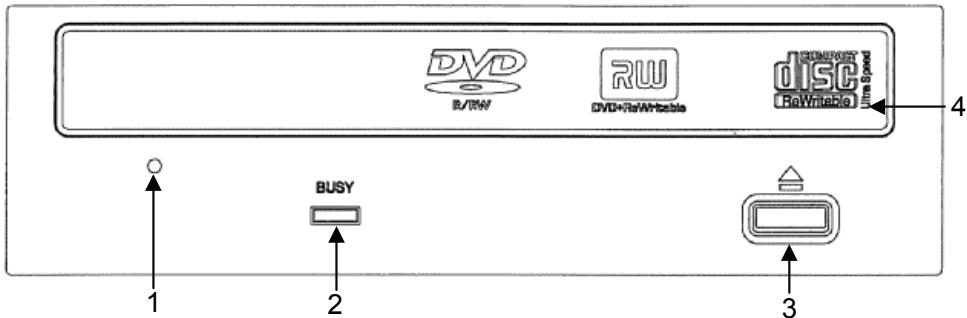

Vue de face

Orifice d'éjection forcée

Insérer une tige rigide dans l'orifice et pousser pour éjecter le tiroir lorsque celui-ci ne s'ouvre pas lors d'un appui sur la touche d'éjection.

En fonctionnement, utiliser uniquement la touche d'éjection pour ouvrir le tiroir. Veiller à ce que l'alimentation du lecteur soit coupée et attendre l'arrêt de la rotation du disque pendant plus d'une minute avant de tenter d'éjecter le tiroir au moyen de l'orifice d'éjection.

2) Voyant BUSY (occupé)

L'état de fonctionnement est signalé comme suit:

Pendant la lecture S'allume

Pendant l'écriture S'allume

Touche d'Éjection

Pour décharger/charger le disque, appuyer sur la touche.

Tiroir du Disque

Ouvrir le tiroir de chargement en appuyant sur la touche d’éjection, puis placez un CD ou un DVD dans l'emplacement prévu avec l’étiquette tournée vers le haut. Appuyer sur la touche d’éjection ou sur la partie avant du tiroir pour charger le disque.

N'essayez pas de forcer le plateau du disque.

Précautions à prendre lors de la lecture de disques de 8 cm

Les disques de 8 cm ne peuvent pas être lus par le lecteur même en utilisant un adaptateur intermédiaire au disque lorsque le lecteur est placé en position verticale.

Le code régional peut être modifié 5 fois SEULEMENT (premier réglage compris). Comme la cinquième modification sera DEFINITIVE, soyez particulièrement prudent lorsque vous décidez de modifier les codes régionaux.

• Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes régionaux des disques DVD sont facultatifs. Les disques DVD qui ne possèdent pas de code régional peuvent être reproduits sur tous les lecteurs.

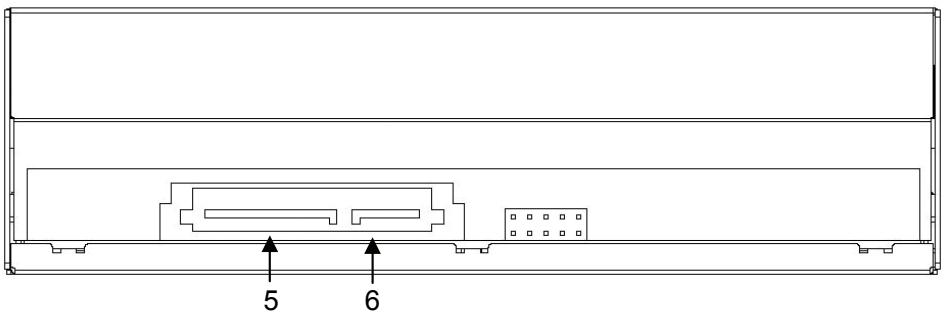

5) Enterré cc {DC}

Broche	Nom	Fonction
1	V3.3	3.3 V puissance (non utilisée)
2	V3.3	3.3 V puissance (non utilisée)
3	V3.3	3.3 V puissance (non utilisée)
4	GND	Terre
5	GND	Terre
6	GND	Terre
7	V5	5 V puissance
8	V5	5 V puissance
9	V5	5 V puissance
10	GND	Terre
11	DAS/DSS	Le signal d'activité de dispositif/a neutralisé chanceléTournent-vers le haut (non utilisé)
12	GND	Terre
13	V12	12 V puissance (non utilisée)
14	V12	12 V puissance (non utilisée)
15	V12	12 V puissance (non utilisée)

6) Interface périodique d'ata (SATA)

Pour relier la commande par le port du SATA d'un PC, utilisez des 7-goupilles cable. La longueur totale du cable doit être moins de 1 metre (1m) selon des caractéristiques de SATA.

Broche	Nom	Fonction
1	GND	Terre
2	A+	Paire Différentielle A De Signal
3	A-
4	GND	Terre
5	B-	Paire Différentielle B De Signal
6	B+
7	GND	Terre

1) Couper l'alimentation de l'ordinateur personnel, débrancher le cordon d'alimentation et déposer le capot ou le panneau avant. 2) Retirer la plaque masquant de la fente de 5.25 pouces. 3) Poser les glissières de fixation sur le lecteur. (S'adresser au magasin ou au fabricant de l'ordinateur lorsque des glissières sont nécessaires.) 4) Introduire le lecteur dans la fente. 5) Lorsqu'il est nécessaire de fixer le lecteur, se reporter au manuel d'instruction de l'ordinateur.

• Utiliser des vis ayant une longueur inférieure ou égale à 5 mm. L'utilisation de vis plus longues pourrait endommager le lecteur.
• Lorsque les vis de fixation ne sont pas suffisamment serrées, les vibrations provoquées par la rotation du disque peuvent générer un bruit de déchirure et il faut donc serrer les vis solidement pour éliminer ce bruit.

1) Mettre l'ordinateur personnel hors tension. 2) Connecter le cordon d'alimentation de l'ordinateur personnel. Respecter la polarité du cordon lors du raccordement. 3) Connecter le cable d'interface IDE. Confirmer que la broche 1 du connecteur IDE du lecteur est bien connectée à la broche 1 du cable.

N'oubliez pas que l'alimentation de cet appareil doit être fournie par l'ordinateur auquel il est relié. N'utilisez aucune autre alimentation que celle de l'ordinateur personnel.

Ce lecteur doit être utilisé en position horizontale

Taille du disque

12 cm / 8 cm (Les disques de 8 cm ne peuvent pas être utilisés en position verticale.)

Vitesse de transfert des données

Lecture de données (soutenu)

DVD Max. 21.6 Mo/s (Mode de vitesse angulaire constante 6.6 à 16X sur 16 transferts de blocs)

CD Max. 6.00 Mo/s (Mode de vitesse angulaire constante 17.2 a 40X sur 16 transferts de blocs)

Écriture de données (soutenu)

DVD Moy. 24.3 Mo/s (Écriture 18X sur DVD-R)

CD Moy. 6.00 Mo/s (Écriture 40X sur CD-R)

Interface d'ATA

Révision périodique 2.5 d'ATA

• Les médias qui sont sales, endommagés, déséquilibrés, déformés, ou rayés peuvent affecter le taux de transfert.

Temps d'accès (Moyenne aléatoire) DVD-ROM 130 ms CD-ROM 120 ms Temps de recherche (Moyenne aléatoire) DVD-ROM 120 ms CD-ROM 110 ms

[Caractéristiques audio]

Sortie ligne 0.70 ± 0.15 Veff. (charge de 10)

Température de fonctionnement +5°C à +45°C

Humidité de fonctionnement 5% à 85% (sans condensation)

Température de remisage -40°C à +60°C

Humidité de remisage 5% à 90% (sans condensation)

Accessoires

• Vis de fixation (x4) Mode d'emploi (x 1 - inclus comme document de pdf sur le disque d'installation de logiciel)

Note: Les caractéristiques techniques et présentation de ce produit sont sujettes à des changements sans préavis pour améliorations.
