SH24ZS6A - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur de type séparé (Split) avec refroidissement et chauffage
Modèle	Samsung SH24ZS6A
Capacité de refroidissement	Environ 24 000 BTU/h (7,0 kW)
Capacité de chauffage	Environ 26 000 BTU/h (7,6 kW)
Alimentation	220-240 V, 50 Hz, monophasé
Fonctions principales	Modes AUTO, COOL, HEAT, DRY, FAN ; Turbo, Économie d'énergie, Minuteries marche/arrêt, Sleep timer, Contrôle du flux d'air vertical et horizontal
Unité intérieure	Dimensions approximatives : 1100 x 350 x 250 mm ; Poids approx. 15 kg
Unité extérieure	Dimensions approximatives : 900 x 800 x 300 mm ; Poids approx. 50 kg
Réfrigérant	R-410A (estimation)
Niveau sonore	Non spécifié dans la notice, typiquement environ 30-45 dB(A) pour l'unité intérieure
Télécommande	Fournie avec piles (2x LR03 1,5V), portée jusqu'à 7 mètres
Filtres	Filtre à air lavable, filtre déodorisant et filtre Bio (optionnels) – nettoyage tous les 3 mois
Entretien et nettoyage	Débrancher avant nettoyage ; nettoyer le filtre à air à l'aspirateur ou à l'eau tiède ; nettoyer le gril avec un chiffon humide et détergent doux
Sécurité	Dispositif de protection du compresseur (délai de 3 min) ; redémarrage automatique après coupure de courant ; ne pas réparer soi-même
Pièces détachées et réparabilité	Les réparations doivent être effectuées par le fabricant ou un centre de service agréé ; pièces disponibles (filtres, télécommande)

FOIRE AUX QUESTIONS - SH24ZS6A SAMSUNG

Le climatiseur ne s'allume pas, que faire ?

Vérifiez que l'appareil est branché et que la prise secteur est sous tension. Appuyez sur le bouton Marche/Arrêt de la télécommande ou sur l'interrupteur On/Off de l'unité intérieure. Si le voyant Timer est allumé, attendez l'heure programmée ou annulez la minuterie.

La télécommande ne fonctionne pas, comment faire ?

Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et l'unité intérieure. Remplacez les piles si nécessaire (2 piles LR03 1,5V). La distance ne doit pas dépasser 7 mètres. Dirigez la télécommande vers le capteur infrarouge.

Le climatiseur ne refroidit pas assez, que vérifier ?

Vérifiez que le mode COOL ou AUTO est sélectionné. Assurez-vous que la température réglée est inférieure à la température ambiante. Nettoyez le filtre à air s'il est obstrué. Vérifiez qu'aucun obstacle ne bloque l'unité extérieure.

Comment nettoyer les filtres ?

Éteignez et débranchez l'appareil. Ouvrez le gril avant, retirez les filtres en soulevant le rebord inférieur. Aspirez ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les avant de les remettre en place. Nettoyez le gril avec un chiffon humide. Ne pas utiliser de produits chimiques agressifs.

Pourquoi le climatiseur émet-il un bip et ne démarre pas ?

Le climatiseur est équipé d'un dispositif de sécurité qui retarde le démarrage de 3 minutes après une mise sous tension ou un arrêt. Attendez quelques instants. Si le problème persiste, contactez un service agréé.

Comment utiliser la fonction Turbo ?

Appuyez sur le bouton Turbo de la télécommande. Le climatiseur fonctionne à pleine puissance pendant 30 minutes, puis revient au réglage précédent. Cette fonction permet de refroidir ou chauffer rapidement la pièce.

Que faire en cas d'odeur désagréable pendant le fonctionnement ?

Aérez la pièce. Si l'odeur persiste, nettoyez les filtres. Le filtre déodorisant et le filtre Bio (optionnels) doivent être nettoyés tous les 3 mois. Si le problème continue, contactez un professionnel.

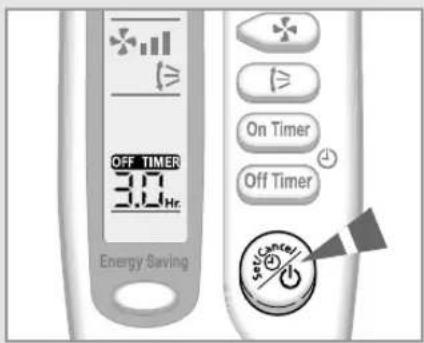

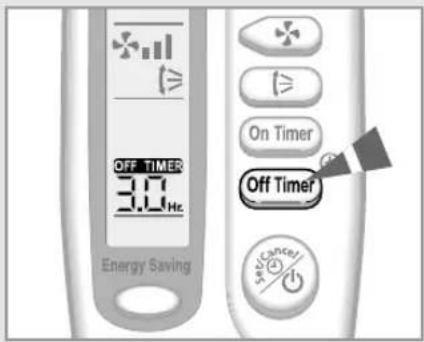

Comment programmer la minuterie d'arrêt ?

Appuyez sur le bouton Off Timer de la télécommande jusqu'à afficher le délai souhaité (de 30 minutes à 24 heures). Appuyez sur le bouton Réglage/Annulation pour valider. Le climatiseur s'arrêtera automatiquement après ce délai.

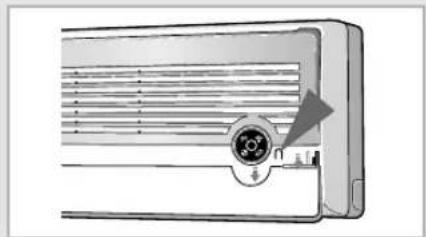

Puis-je utiliser le climatiseur sans télécommande ?

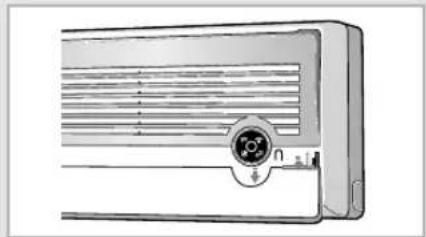

Oui. Ouvrez le gril avant de l'unité intérieure et appuyez sur l'interrupteur On/Off. Le climatiseur se mettra automatiquement en mode Chauffage si la température de la pièce est inférieure à 21°C, ou en mode Refroidissement si elle est supérieure.

Que faire si le climatiseur givre en mode chauffage ?

En cas de givrage, l'appareil active automatiquement le mode Dégivrage pendant environ 8 minutes. Aucune intervention n'est nécessaire. Après dégivrage, le fonctionnement normal reprend. Si le givrage persiste, contactez un technicien.

MODE D'EMPLOI SH24ZS6A SAMSUNG

Climatiseur de type Séparé (Refroidissement et Chauffage)

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service agréé ou le magasin où a été effectué l'achat du produit. ◆ Ne renversez jamais un quelconque liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. ◆ N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. ◆ Ne placez aucun objet en face de l'appareil. ◆ Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. ◆ En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres.

Élimination de l'appareil

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. ◆ Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. ◆ Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. - Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité énergétique.

Sommaire

■ Consignes de sécurité 2 ■ Description des unités 4 ■ Télécommande - Boutons et affichage 6 ■ Avant-propos 7 ■ Insérer les piles dans la télécommande 8

■ Utiliser le climatiseur en mode automatique 9 ■ Refroidir la pièce 10 ■ Réchauffer la pièce 11 ■ Changer la température de la pièce rapidement..... 12 ■ Déshumidifier la pièce 13 ■ Aérer la pièce 14 ■ Mode de sélection de l'économisation d'énergie..... 15 ■ Régler le flux d'air vertical 16 ■ Réglez le flux d'air horizontal 17

Programmer le climatiseur

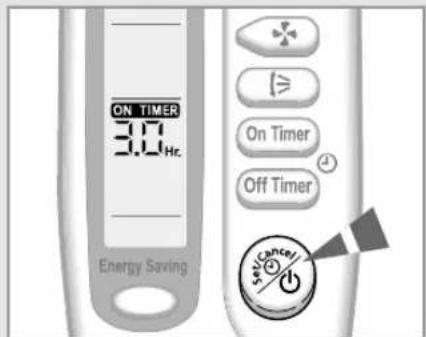

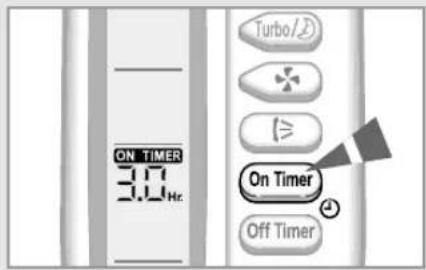

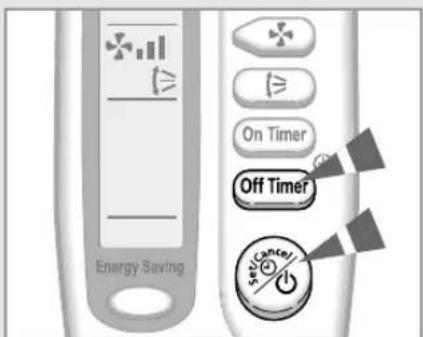

■ Régler la minuterie de mise en marche 18 ■ Régler la minuterie d'arrêt 19 ■ Arrêter le climatiseur après six heures de fonctionnement..... 20

Consignes d'utilisation

■ Conseils d'utilisation 21 ■ Température et humidité de fonctionnement..... 22 ■ Utiliser le climatiseur sans télécommande 22 ■ Avant d'appeler le service après-vente 23 ■ Nettoyez le climatiseur 24 ■ Désodorisant et Filtre Bio (Optionnel) 25

Description des unités

Le design et l'apparence diffèrent un peu selon le modèle.

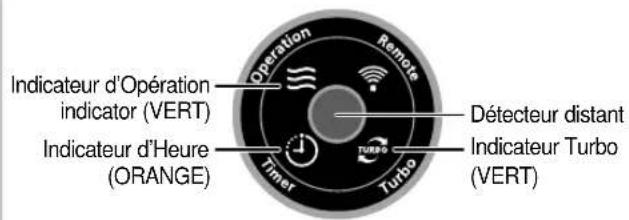

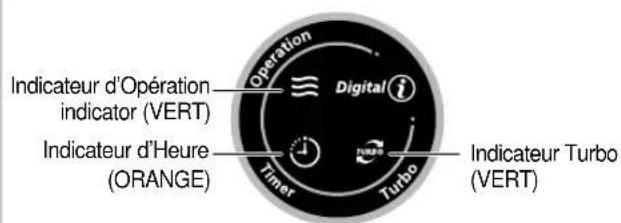

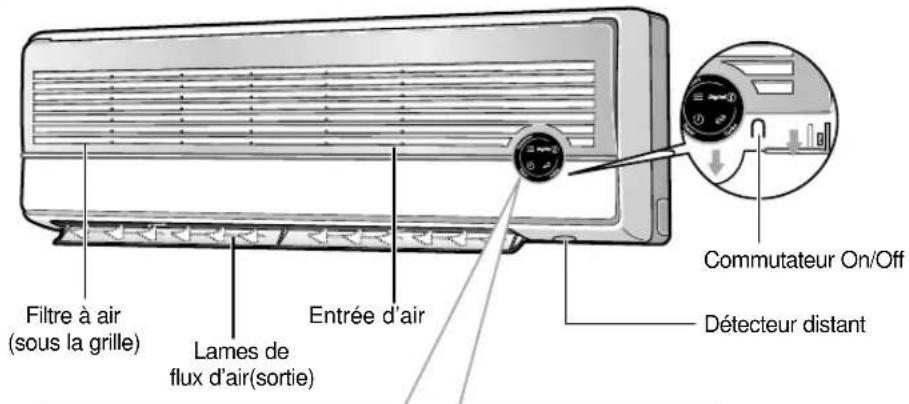

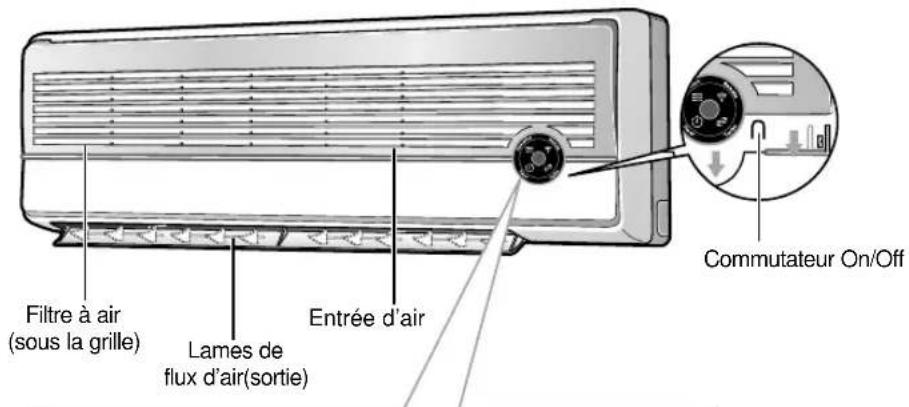

Unité intérieure

**07/09/12**

Unité intérieure

**18/24**

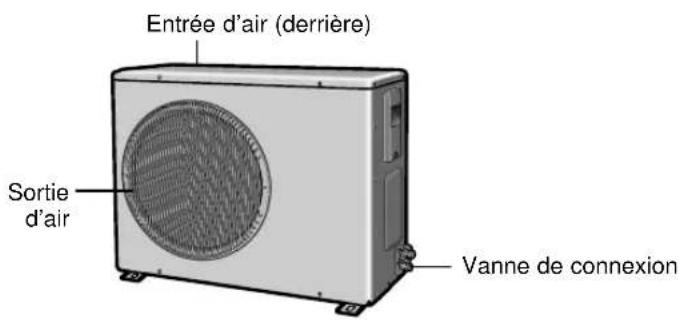

Unité extérieure

Unité extérieure

UQ18S0GBA UQ18S0GEA SH18AS0X SH18ZS0AX

UQ24S6GBA UQ24S6GEA SH24AS6X SH24ZS6AX

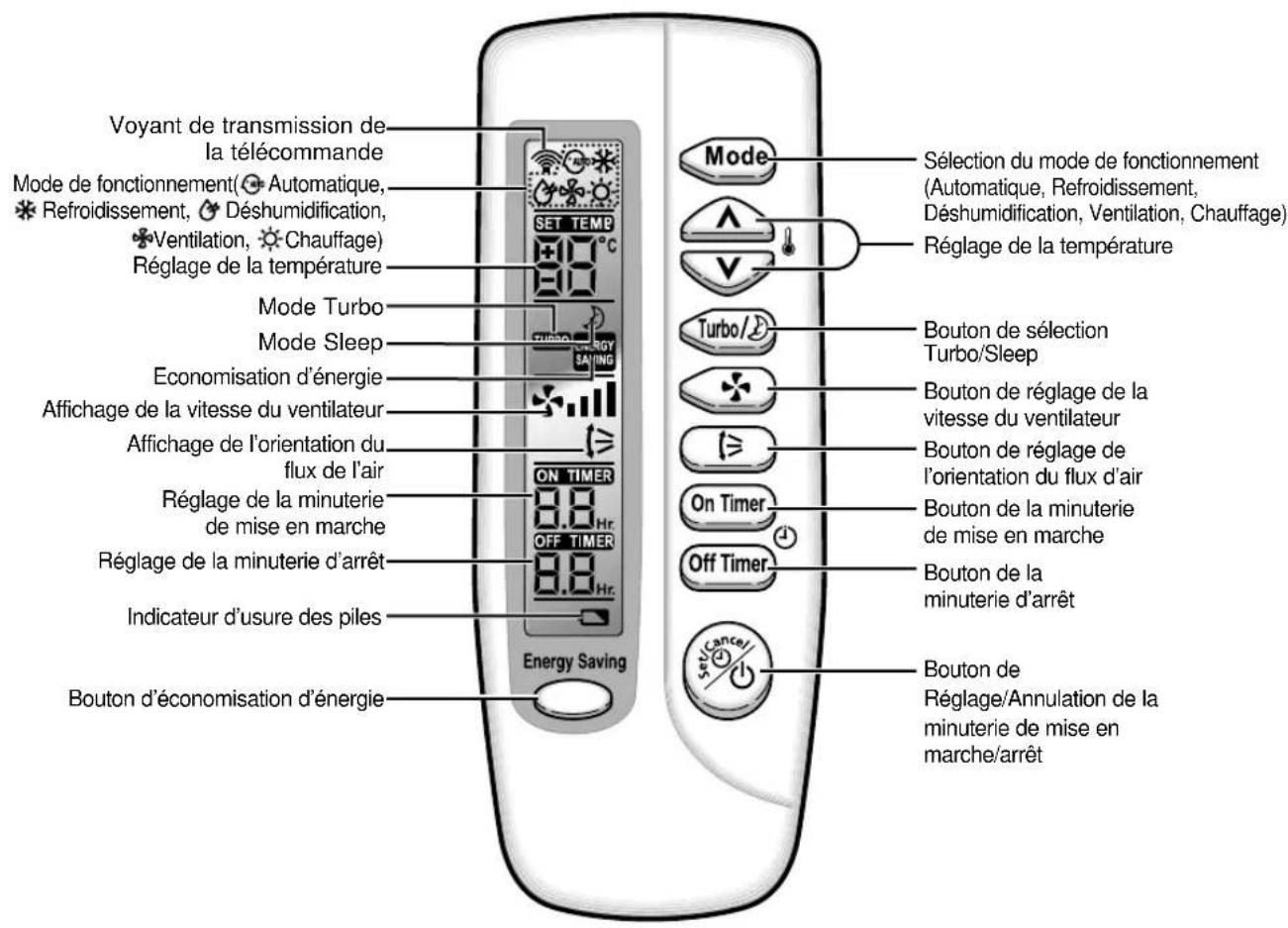

Télécommande-boutons et affichage

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

◆ Les figures des pages 4 et 6 illustrent :

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.

◆ Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.

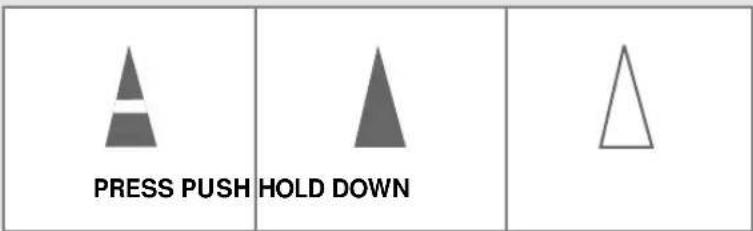

Les illustrations des procédures utilisent les trois symboles suivants :

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

• Vous venez d'acheter le climatiseur. ◆ La télécommande ne fonctionne plus correctement.

◆ Utiliser deux piles LR03 de 1,5V. ◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

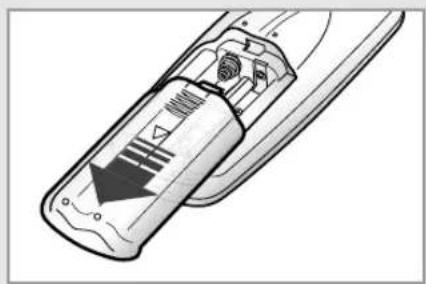

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

2 Insérez les deux piles, en respectant les polarités indiquées :

◆ le + de la pile avec le + de la télécommande, ◆ le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Utiliser le climatiseur en mode automatique

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.

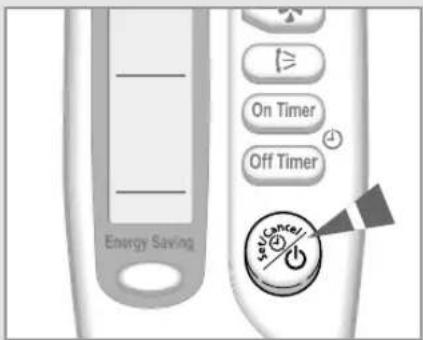

1 Si nécessaire, appuyez sur le bouton ⚡ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité intérieure s'allume.

◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ L'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

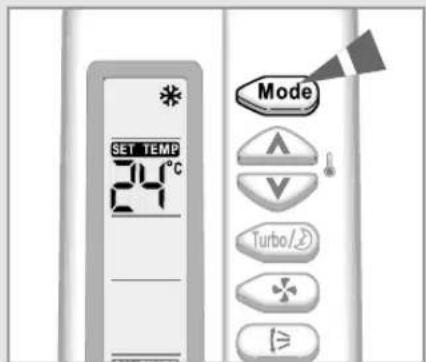

Si AUTO ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ◆ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. ◆ Le climatiseur fonctionne en mode AUTO.

Vous pouvez changer de mode à tout moment.

Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur le bouton une ou plusieurs fois.

SET TEMP. SET TEMP. - SET TEMP. SET TEMP. -2°C -1°C Température préréglée +1°C +2°C < Quand vous avez chaud > < Quand vous avez froid >

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez modifier la :

◆ température de refroidissement préréglée, ◆ vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton ⚠️ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité intérieure s'allume.

◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ L'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ✿ ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ◆ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. ◆ Le climatiseur fonctionne en mode COOL.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyez sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip.
• Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: ✦₁ → ✦₂ → ✦₃) Faible Moyen Fort

Résultat: Chaque fois que vous appuyez sur le bouton ⚠️, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Réchauffer la pièce

Sélectionnez le mode HEAT (chauffage) lorsque vous voulez modifier la :

◆ température de chauffage préréglée, ◆ vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité intérieure s'allume.

◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ L'unité intérieure émet un bip.

PORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ♦ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton

◆ Le climatiseur fonctionne en mode HEAT.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyez sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton :

- La température est modifiée de 1°C.

- L'unité intérieure émet un bip.

◆ Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). Si la température de la pièce atteint celle souhaitée, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre :)

Faible

Moyen

Fort

Résultat: ♦ Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

◆ Le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Eae nle:

En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton ⚠ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité d'intérieur s'allume. ◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. ◆ L'unité intérieure émet un bip.

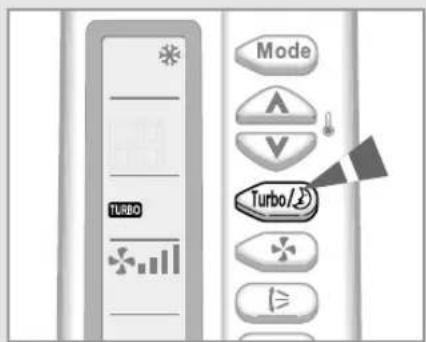

Appuyez sur le bouton Turbo/J

Résultat: ◆ Le réglage de la température et du ventilateur se fait automatiquement. ◆ Le climatiseur refroidit ou réchauffe la pièce le plus vite possible. - Après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton (uro/B) au mode DRY(Secher) ou FAN(Ventilateur) cela se change automatiquement en mode AUTO (Automatique).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton Turbo/2 une ou plusieurs fois jusqu'à ce que TURBO ou 2 disparaissent.

Résultat : Le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Déshumidifier la pièce

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton ⚠ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité intérieure s'allume.

◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ L'unité intérieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté

◆ branché sur le secteur ◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ◆ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.

◆ Le climatiseur fonctionne en mode DRY.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton - La température est modifiée de 1°C. - L'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le débit d'air est réglé automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton ⭕ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité d'intérieur s'allume. ◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. ◆ L'unité intérieure émet un bip.

2 Si ✿ ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ◆ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.

◆ Le climatiseur fonctionne en mode FAN.

◆ La température est réglée automatiquement.

Vous pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Résultat : Chaque fois que vous appuyez sur le bouton ⚙️, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Mode de sélection de l'économie d'énergie

Si vous souhaitez économiser de l'énergie lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton ⚠️ (Marche/Arrêt).

Résultat: ◆ L'indicateur d'opération sur l'unité intérieure s'allume.

◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. ◆ L'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté

◆ branché sur le secteur ◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Sélectionner le mode Refroidissement en appuyant sur le bouton Mode.

foee

Vous ne pouvez sélectionner le mode Economie d'énergie que dans le mode Refroidissement.

3 Appuyez sur le bouton

Résultat: ◆ L'unité intérieure émet un bip.

• Le climatiseur fonctionne dans le mode d'économisation d'énergie. ◆ La lame externe de circulation d'air monte et descend. Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton Energy Saving.

Pour régler la température, appuyez sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 26°C à 30°C. Note : Si vous souhaitez régler la température au-dessous de 26°C, annulez le mode Économie d'énergie avant de régler la température. Pour choisir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affiché. Pour contrôler la direction du flux d'air, voir pages 16 et 17.

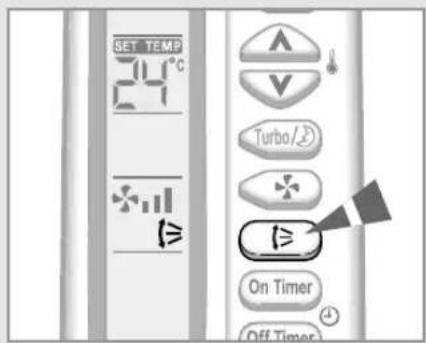

Régler le flux d'air vertical

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

Conseil pour... orientez les lames vers le...

Refroidir la pièce : Haut. Réchauffer la pièce : Bas.

2 Si vous souhaitez que les lames bougent de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton. Résultat : Les lames se déplacent autour de la position initiale que vous avez réglée.

3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton encore une fois.

Mère lorsqu vous...

Alors les lames...

Arrêtez le climatiseur. Se ferment complètement. Le remettez en marche. Commencer en position initiale qui est fonctionnée.

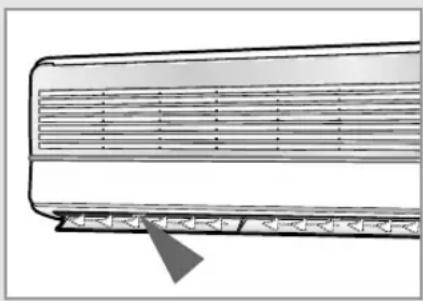

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

Régler la minuterie de mise en marche

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 3 0 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton (On Timer) une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.

Appuyer sur le bouton de Réglage/Annulation afin de marquer la fin du réglage.

Résultat: ◆ Le temps restant s'affiche.

◆ Le voyant de la minuterie arrête de clignoter.

◆ Le mode sélectionné et la température disparaissent au bout de 10 secondes.

Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qui se trouve sur le haut de la télécommande.

Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

1 Pour annuler la minuterie de mise en marche, appuyer sur le bouton On Timer une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse.

2 Appuyer sur le bouton de ⚡ (Réglage/Annulation).

Md e

Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (On/Off).

Régler la minuterie d'arrêt

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton Off Timer une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.

Appuyer sur le bouton de Réglage/Annulation afin de marquer la fin du réglage.

Résultat: ◆ Le temps restant s'affiche. ◆ Le voyant de la minuterie arrête de clignoter. - Le climatiseur s'arrêtera automatiquement et le réglage de la minuterie d'arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé.

Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton On Timer jusqu'à ce que '2,0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglage/Annulation
3. Appuyer sur le bouton Off Timer jusqu'à ce que '4,0 Hr' s'affiche.
4. Appuyer sur le bouton de Réglage/Annulation ⓕ.

Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton Mode ou les boutons après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton Off Timer une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. 2 Appuyer sur le bouton de ⚠️ (Réglage/Annulation).

Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (On/Off).

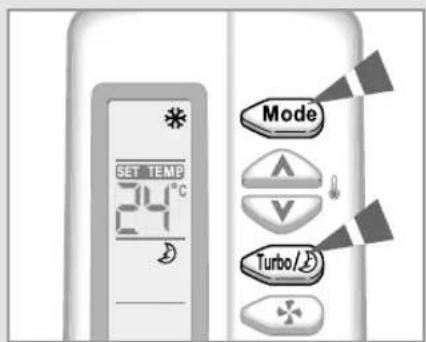

Arrêter le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après 6 heures de refroidissement ou de chauffage.

Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

1 Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT.

2 Appuyez sur le bouton une ou plusieurs fois jusqu'à ce que cela apparaisse sur la télécommande.

Résultat: ♦ L'unité intérieure émet un bip.

◆ Le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement. La température augmente de 1°C par heure.

Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.

Chauffage La température baisse de

1°C par heure. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.

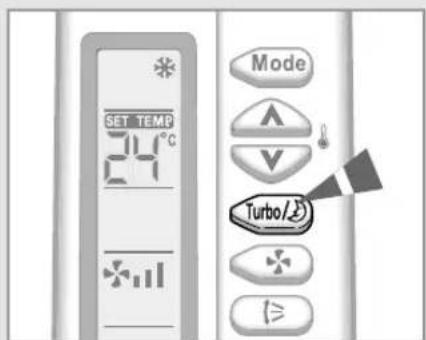

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur Turbo/2

Résultat: ◆ L'unité intérieure émet un bip.

◆ Le ⚡ n'apparaît plus.

◆ Le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage Une pompe située à l'intérieur du climatiseurabsorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la pièce.Lorsqu'il fait froid dehors, le climatiseurchauffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud Le climatiseur fait circuler l'air chaud dans lapièce pour la chauffer. Par conséquent,après la mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute la pièce ne soit chauffée. Au besoin,mettez le climatiseur en marche avantl'heure à laquelle vous avez prévu d'utiliserla pièce.
Givrage Si vous utilisez le climatiseur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit :◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquement pendant huit minutesenviron.Aucune intervention n'est nécessaire devotre part ; après huit minutes environ,le climatiseur se remet à fonctionnernormalement.
Température intérieure ou Si vous sélectionnez le mode chauffageextérieure élevée alors qu'il fait déjà très chaud à l'intérieur dela pièce et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvents'arrêter momentanément. Il s'agit d'uncomportement normal ; attendez simplementque le climatiseur se remette en marche.
Coupure de courant En cas de panne de courant pendant lefonctionnement du climatiseur, l'appareils's arrête. Lorsque le courant est rétabli, leclimatiseur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... Alors...

température trop élevée	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
température trop basse	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode température extérieure température intérieure humidité intérieure

Chauffage 0°C à 24°C environ 27°C ou moins -

Refroidissement 21°C à 43°C environ 18°C à 32°C environ 80% ou moins

Déshumidification 18°C à 43°C environ 18°C à 32°C environ

* Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70~80% selon la condition de fonctionnement.

Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

* Le design et l'apparence diffèrent un peu selon le modèle.

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1 ** 07/09/12 **

Glisser le gril avant inférieur vers le bas.

**18/24**

Ouvrir le gril avant supérieur en tirant les côtés droit et gauche du gril.

Glisser le gril avant inférieur vers le bas.

2 Pour mettre le climatiseur en marche, appuyez sur l'interrupteur On/Off sur le côté droit de l'unité intérieure.

◆ Le voyant Operation de l'unité intérieure s'allume,

◆ L'unité intérieure émet un bip, ◆ Le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

Moins de 21°C

21°C ou plus

Mode d'emploi

Chauffage

Refroidissement

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur On/Off.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.◆ Vérifier que l'indicateur de fonctionnement sur l'unité intérieure est allumé; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.◆ Vérifiez si le voyant Timer de l'unité intérieure est allumé. Si oui: - attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	◆ Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intérieure.◆ Vérifiez les piles de la télécommande.◆ Vérifiez que vous n'êtes pas trop loin de l'unité intérieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	◆ Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intérieure.◆ Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ne réchauffe pas la pièce.	◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).◆ La température de la pièce est peut-être trop basse ou trop élevée.◆ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 24.◆ Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température réglée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	◆ Vérifiez que la température a été correctement réglée.◆ Augmentez la vitesse du ventilateur.◆ Si la circulation d'air est dirigée vers le haut, employer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton [IMAGE].	◆ Vérifiez que le mode d'opération est fixé sur le mode COOL(Frais), HEAT(Chaud) ou FAN(Ventilateur);sur le mode AUTO(Automatique), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(Secher), le mode AUTO(Automatique) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton [IMAGE].	◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	◆ Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se répandent dans la pièce pendant la climatisation.	◆ Aérez la pièce.

Nettoyer le climatiseur

* Le design et l'apparence diffèrent un peu selon le modèle.

Afin d'assurer le meilleur fonctionnement de votre climatiseur, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le filtre d'air.

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1** 07/09/12**

Glisser le gril avant inférieur vers le bas.

** 18/24**

Ouvrir le gril avant supérieur en tirant les côtés droit et gauche du gril.

2 ** 07/09/12**

Ouvrir le gril avant supérieur en tirant les côtés droit et gauche du gril.

** 18/24 **

Glisser le gril avant inférieur vers le bas.

3 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer. 4 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 5 Lorsque vous avez fini, insérer la partie supérieure des filtres dans la fente et appuyer sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 6 Nettoyer le gril avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.

Désodorisant et filtre bio (optionnel)

Pour éliminer les minuscules particules de poussière, le désodorisant et le filtre Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.

1 Ouvrir le gril avant supérieur en tirant les côtés droit et gauche du gril. 2 Retirez le désodorisant et le filtre Bio. 3 Lavez les filtres avec de l'eau propre, puis les séchez légèrement. 4 Insérez les filtres dans la position originale.

Vous pouvez changer la position des filtres l'un avec l'autre.

Fermer le gril avant.

**07/09**

**12/18/24**
